BEDIENUNGSANLEITUNG Z87M OC FORMULA ASROCK

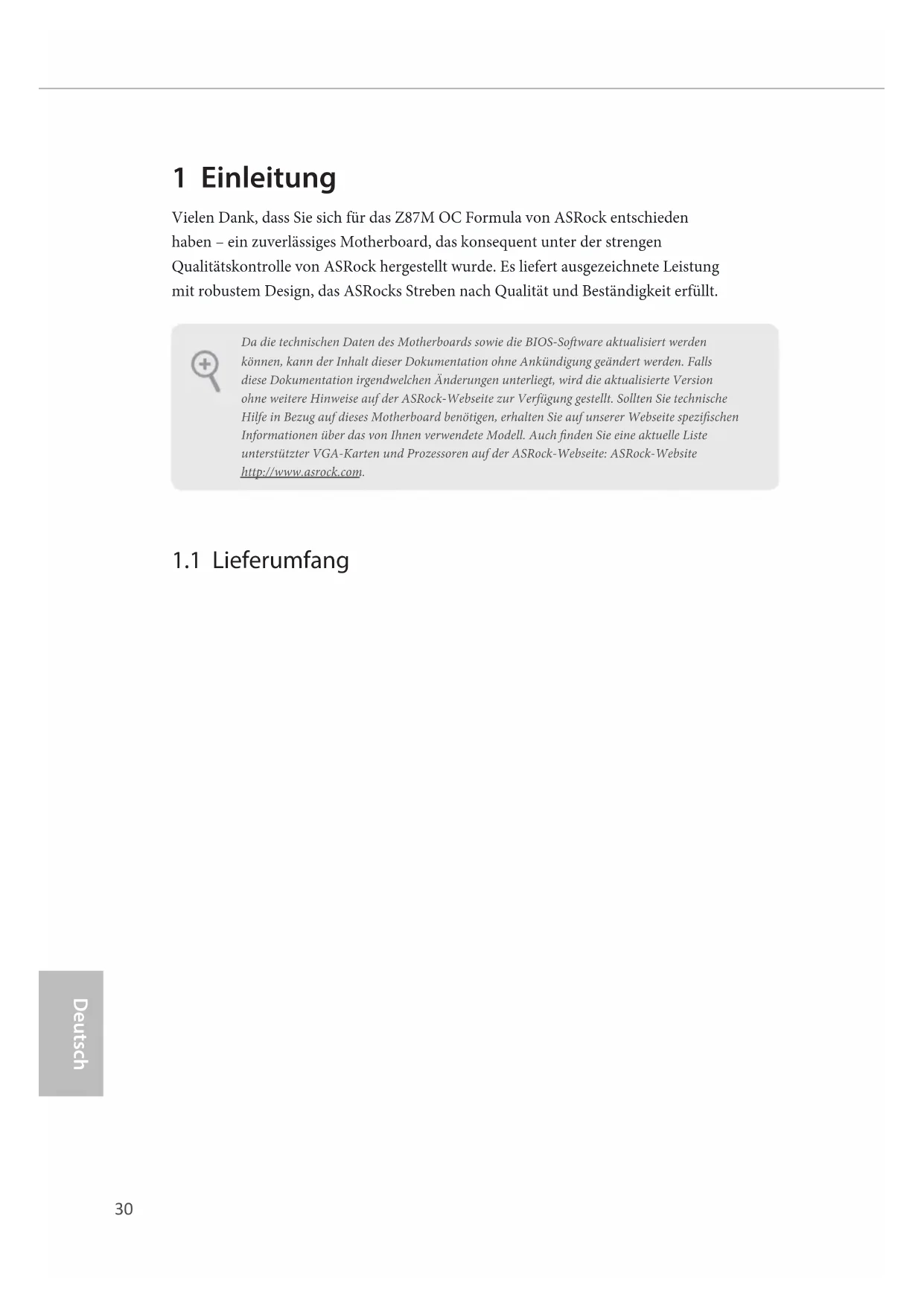

Vielen Dank, dass Sie sich für das Z87M OC Formula von ASRock entschieden

haben – ein zuverlässiges Motherboard, das konsequent unter der strengen

Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung

mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

•ASRock Z87M OC Formula-Motherboard (Micro-ATX-Formfaktor)

•ASRock Z87M OC Formula-Schnellinstallationsanleitung

•ASRock Z87M OC Formula-Support-CD

•4 x Serial-ATA- (SATA) Datenkabel (optional)

•10 x Übertaktungsständer

•GC-Extreme-Wärmeleitpaste von GELID Solutions

•1 x Schraube für WLAN-Modul

•1 x mSATA-Schraube Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.31

1.2 Technische Daten

•Micro-ATX-Formfaktor

hochqualitative leitfähige Polymer-Kondensatoren)

OC Formula-Stromversorgungskit

•12-Leistungsphasendesign

•Dual-Stack-MOSFET (DSM)

Störsignale durch drei verschiedene Kondensatoren: DIP-

Feststoondensator, POSCAP und MLCC)

•Erstklassiger Legierungsdrossel (reduziert Kernverlust im

Vergleich zu Eisenpulverdrossel um 70 %)

OC Formula-Anschlusskit

•Hi-Density-Netzanschluss (8-polig)

•15μGold Finger (CPU-Sockel, Speichersockel und PCIE-x16-

•Verzerrungsfreier Steckplatz

•GC-Extreme-Wärmeleitpaste von GELID Solutions

•Unterstützt Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron® der 4. Generation im LGA1150-Paket

•Unterstützt Intel® Turbo Boost 2.0-Technologie

•Unterstützt CPU mit freiem Multiplikator der Intel® K-Serie

•Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

•Dualkanal-DDR3-Speichertechnologie

•4 x DDR3-DIMM-Steckplätze

•Unterstützt DDR3 3000+(OC)/2933(OC)/2800(OC)/

2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC,

ungepuerter Speicher

•Systemspeicher, max. Kapazität: 32GB

•Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

•Verzerrungsfreier Steckplatz

•2 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE3:einzeln bei

x16 (PCIE1); doppelt bei x8 (PCIE1) / x8 (PCIE3))

•1 x PCI-Express 2.0-x4-Steckplatz

•1 x PCI-Express 2.0-x1-Steckplatz

•1 x Mini-PCI-Express-Steckplatz (halbe Größe)

•1 x mSATA/Mini-PCI-Express-Steckplatz

* mSATA/Mini-PCI-Express-Steckplatz mit SATA3_4-Port

•Unterstützt AMD Quad CrossFireX TM

•Unterstützt NVIDIA® Quad SLI TM

und SLI TM Grakkarte

•Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden, die

GPU-integriert sind.

•Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® HD Graphics 4400/4600

•Pixel Shader 5.0, DirectX 11.1

•Max. geteilter Speicher: 1792 MB

•VGA-Zweifachausgang:unterstützt HDMI- und DisplayPort-

Ports durch unabhängige Monitor-Controller

•Unterstützt HDMI-Technologie mit maximaler Auösung von

4K x 2K (4096 x 2304) bei 24 Hz

•Unterstützt DisplayPort mit maximaler Auösung von 4K x 2K

(4096 x 2304) bei 24 Hz

•Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI

(konformer HDMI-Monitor erforderlich)

•Unterstützt HDCP-Funktion bei HDMI- und DisplayPort-

•Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei

HDMI- und DisplayPort-Ports33

•7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150-

• Erstklassige Blu-ray-Audiounterstützung

•Unterstützt Purity Sound™

- 115-dB-SRV-DAC mit Dierentialverstärker

- TI® NE5532 erstklassiger Headset-Verstärker (unterstützt

Headsets mit bis zu 600 Ohm)

- Direct Drive Technology

- Abdeckung mit EMV-Abschirmung

- PCB-isolierte Abschirmung

• Unterstützt DTS Connect

•Gigabit LAN 10/100/1000 Mb/s

•Giga PHY Intel® I217V

•Unterstützt Intel® Remote Wake Technology

•Unterstützt Wake-On-LAN

•Unterstützt energieezientes Ethernet 802.3az

•Unterstützt PXE Rückblende,

•1 x PS/2-Maus-/Tastaturanschluss

•1 x Optischer SPDIF-Ausgang

•1 x eSATA-Anschluss

•4 x USB 3.0-Ports (Intel® Z87) (ASMedia-Hub)

•2 x USB 3.0-Ports (Intel® Z87)

•1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und

Geschwindigkeit-LED)

•1 x CMOS-löschen-Taste

•HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /

Line-in / Vorderer Lautsprecher / Mikrofon34

•6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0,

und Intel Smart Response Technology), NCQ, AHCI und Hot-

•1 x eSATA-Anschluss, unterstützt RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel

Smart Response Technology), NCQ, AHCI und Hot-Plugging *

eSATA-Anschluss wird mit SATA3_1-Port geteilt

•1 x COM-Anschluss-Stileiste

•1 x Betrieb-LED-Stileiste

•2 x CPU-Lüeranschlüsse (1 x 4-polig, 1 x 3-polig)

•3 x Gehäuselüeranschlüsse (1 x 4-polig, 2 x 3-polig)

•1 x Netzteillüeranschluss (3-polig)

•1 x 24-poliger ATX-Netzanschluss

•1 x 8-polige 12-V-Netzanschlüsse(Hi-Density-Netzanschluss)

•1 x Audioanschluss an Frontblende

•2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

•1 x Vertikal, Typ A, USB 2.0

•1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports)

•1 x Ein-/Austaste mit LED

•1 x Reset-Taste mit LED

•1 x CMOS-löschen-Taste

•1 x Post Status Checker (PSC)

•1 x Langsamer-Modus-Schalter

•1 x LN2-Modus-Schalter

•1 x BIOS-Auswahlschalter

•2 x 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen (1 x Haupt-

BIOS und 1 x Ausfall-BIOS)

•Unterstützt UEFI-Technologie (zuverlässige Sicherung)

•ACPI 1.1-konforme Aufweckereignisse

•SMBIOS 2.3.1-Unterstützung

•CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Mehrfachspannungsanpassung35

•CPU-/Gehäusetemperaturerkennung

•CPU/Gehäuse/Netzteil-Lüertachometer

•Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

•CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

•Konform mit Microso® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

•ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-

Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von

Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine

Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und

Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt

werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine

Übertaktung verursacht wurden.

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung

reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen.

Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock

XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.36

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

(siehe S. 1, Nr. 22)

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

CMOS löschenStandard

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.37

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste

(siehe S. 1, Nr. 17)

Netzschalter, Reset-Taste

und Systemstatusanzeige

am Gehäuse entsprechend

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung

Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,

wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.

Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul

besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED,

Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste

sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen

an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen

Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.38

Betrieb-LED-Stileiste

(siehe S. 12, Nr. 16)

Systembetriebsstatus mit

Diese sechs SATA-III-

Anschlüsse unterstützen

interne Speichergeräte mit

einer Datenübertragungsge

schwindigkeit bis 6,0 Gb/s.

(siehe S. 1, Nr. 23)

(siehe S. 1, Nr. 24)

Neben zwei USB 2.0-Ports

Stileisten und ein Port an

diesem Motherboard. Jede

USB 2.0-Stileiste kann

zwei Ports unterstützen.

(19-polig, USB3_6_7)

(siehe S. 11, Nr. 10)

Neben sechs USB 3.0-Ports

an der E/A-Blende bendet

sich eine Stileiste an

diesem Motherboard. Jede

USB 3.0-Stileiste kann

zwei Ports unterstützen.

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 29)

Diese Stileiste dient

Gehäuselautsprechersti-

(siehe S. 1, Nr. 15)

Bitte verbinden Sie den

Gehäuselautsprecher mit

Netzteillüeranschlüsse

(siehe S. 1, Nr. 27)

(siehe S. 1, Nr. 26)

(siehe S. 1, Nr. 11)

(siehe S. 1, Nr. 30)

Bitte verbinden Sie die

Lüeranschlüssen; der

schwarze Draht gehört

J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen

in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie

nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume

(Aufnahmelautstärke)“ an.

Dieses Motherboard bietet

einen 4-poligen CPU-

Lüeranschluss (lautloser

Lüer). Falls Sie einen

anschließen möchten,

verbinden Sie ihn bitte mit

bietet einen 24-poligen

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

ATX-12-V-Netzanschluss

Dieses Motherboard bietet

einen 8-poligen ATX-12-

V-Netzanschluss. Bitte

schließen Sie es zur Nutzung

eines 4-poligen ATX-

Netzteils entlang Kontakt 1

Infrarotmodul-Stileiste

(siehe S. 1, Nr. 28)

Diese Stileiste unterstützt

ein optionales kabelloses

Infrarotmodul zum Übertragen

Serieller-Port-Stileiste

(siehe S. 1, Nr. 25)

Diese COM1-Stileiste

unterstützt ein Modul für

1.5 Intelligente Schalter Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Taste, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können.Ein-/Ausschalter(PWRBTN)(siehe S. 1, Nr. 18)Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.Reset-Schalter(RSTBTN)(siehe S. 1, Nr. 19)Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.CMOS-löschen-Taste(CLRCBTN)(siehe S. 1, Nr. 20)Mit der CMOS-löschen-Taste können Benutzer die CMOS-Werte schnell löschen.Langsamer-Modus-Schalter(SLOWMODE1)(siehe S. 1, Nr. 6)Wenn der langsame Modus eingeschaltet ist, arbeitet der Prozessor bei niedrigster Frequenz.BIOS-Auswahlschalter(BIOS_SEL1)(siehe S. 1, Nr. 21)Der BIOS-Auswahlschalter ermöglicht dem System, von BIOS A oder BIOS B zu starten. Power

Reset Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromver-sorgung unterbrechen.

ON OFF AB Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läu das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.42

Der LN2-Modus hil bei

der Eliminierung von

Kaltstartfehlern in Prozessoren

bei extremer Übertaktung mit
