Z87M OC FORMULA - 마더보드 ASROCK - 무료 사용 설명서

제품 유형	메인보드
브랜드	ASRock
모델	Z87M OC Formula
폼 팩터	Micro ATX
CPU 소켓	LGA1150
칩셋	Intel Z87
RAM 메모리	4 x DDR3 DIMM, 최대 32GB
내장 그래픽	Intel HD Graphics 4400/4600 (CPU에 따라 다름)
스토리지 커넥터	6 x SATA3 (6 Gb/s), 1 x eSATA, 1 x mSATA
USB 커넥터	6 x USB 3.0, 2 x USB 2.0, USB 2.0/3.0 헤더
오디오	Realtek ALC1150, 7.1채널, TI NE5532 헤드폰 앰프
네트워크	기가비트 이더넷 (Realtek RTL8111GR)
BIOS	듀얼 UEFI BIOS (메인 + 백업)
오버클러킹 기능	스마트 버튼 (전원, 리셋, CMOS 클리어), 슬로우 모드, LN2 모드, BIOS 셀렉터
필요한 전원	24핀 ATX 및 8핀 ATX 12V 커넥터
크기	Micro ATX (약 24.4 x 24.4 cm)
무게	약 0.5 kg
유지 관리 및 청소	정기적인 먼지 제거, 습기 및 정전기 방전 방지
안전	정전기 방지 손목띠 사용, 조작 전 전원 분리
일반 정보	2년 보증, Windows 7/8/10 (64비트) 호환

자주 묻는 질문 - Z87M OC FORMULA ASROCK

케이스에 메인보드를 어떻게 설치하나요?

케이스 전원을 꺼야 합니다. 메인보드를 스탠드오프에 놓고 제공된 나사로 고정하세요. 전원 커넥터(24핀 및 8핀), SATA 케이블, 전면 패널 등을 연결하세요.

BIOS를 어떻게 업데이트하나요?

ASRock 웹사이트에서 최신 버전을 다운로드하세요. BIOS에서 Instant Flash 도구나 Windows 응용 프로그램 ASRock App Shop을 사용하세요. 업데이트 중에 전원을 끊지 마십시오.

어떤 종류의 RAM이 호환되나요?

이 메인보드는 DDR3 1333/1600/1866/2133/2400/2600/2800 (OC) MHz를 지원합니다. 비ECC, 비버퍼링 모듈을 사용하세요. ASRock 웹사이트에서 QVL 목록을 확인하세요.

4세대 Intel 프로세서를 사용할 수 있나요?

네, LGA1150 소켓은 4세대 Intel Core (Haswell) 및 일부 5세대 (Broadwell) 모델과 호환됩니다. 호환성 목록을 확인하세요.

7.1 서라운드 사운드를 어떻게 활성화하나요?

스피커를 후면 패널 오디오 포트(녹색, 주황색, 검은색)에 연결하세요. Realtek 제어판에서 '스피커 구성'을 선택하고 7.1채널을 선택하세요.

이 메인보드는 CrossFire와 SLI를 지원하나요?

네, 두 개의 PCIe x16 슬롯으로 AMD CrossFireX (2-way) 및 NVIDIA SLI (2-way)를 지원합니다 (SLI 모드에서 x8/x8).

프로세서를 오버클럭하려면 어떻게 하나요?

BIOS에서 OC Tweaker 옵션을 사용하세요. CPU 주파수, 전압 및 배수를 조정하세요. 극한 오버클럭을 위해 슬로우 모드 또는 LN2 모드를 활성화하세요. 온도에 주의하세요.

메인보드가 부팅되지 않으면 어떻게 하나요?

전원 연결, 프로세서, RAM을 확인하세요. Clear CMOS 버튼을 사용하여 BIOS를 초기화하세요. 최소 구성 요소(CPU, RAM 1개)로 부팅하세요.

메인보드를 어떻게 청소하나요?

컴퓨터를 끄고 전원 케이블을 분리하세요. 압축 공기를 사용하여 먼지를 제거하세요. 액체는 피하세요. 접점에는 면봉에 이소프로필 알코올을 묻혀 사용하세요.

예비 부품이나 액세서리는 어디서 찾을 수 있나요?

ASRock 지원팀에 문의하거나 웹사이트를 확인하세요. SATA 케이블, I/O 실드 등 일부 액세서리는 포함되어 있습니다. 특정 부품은 재고를 확인하세요.

사용 설명서 Z87M OC FORMULA ASROCK

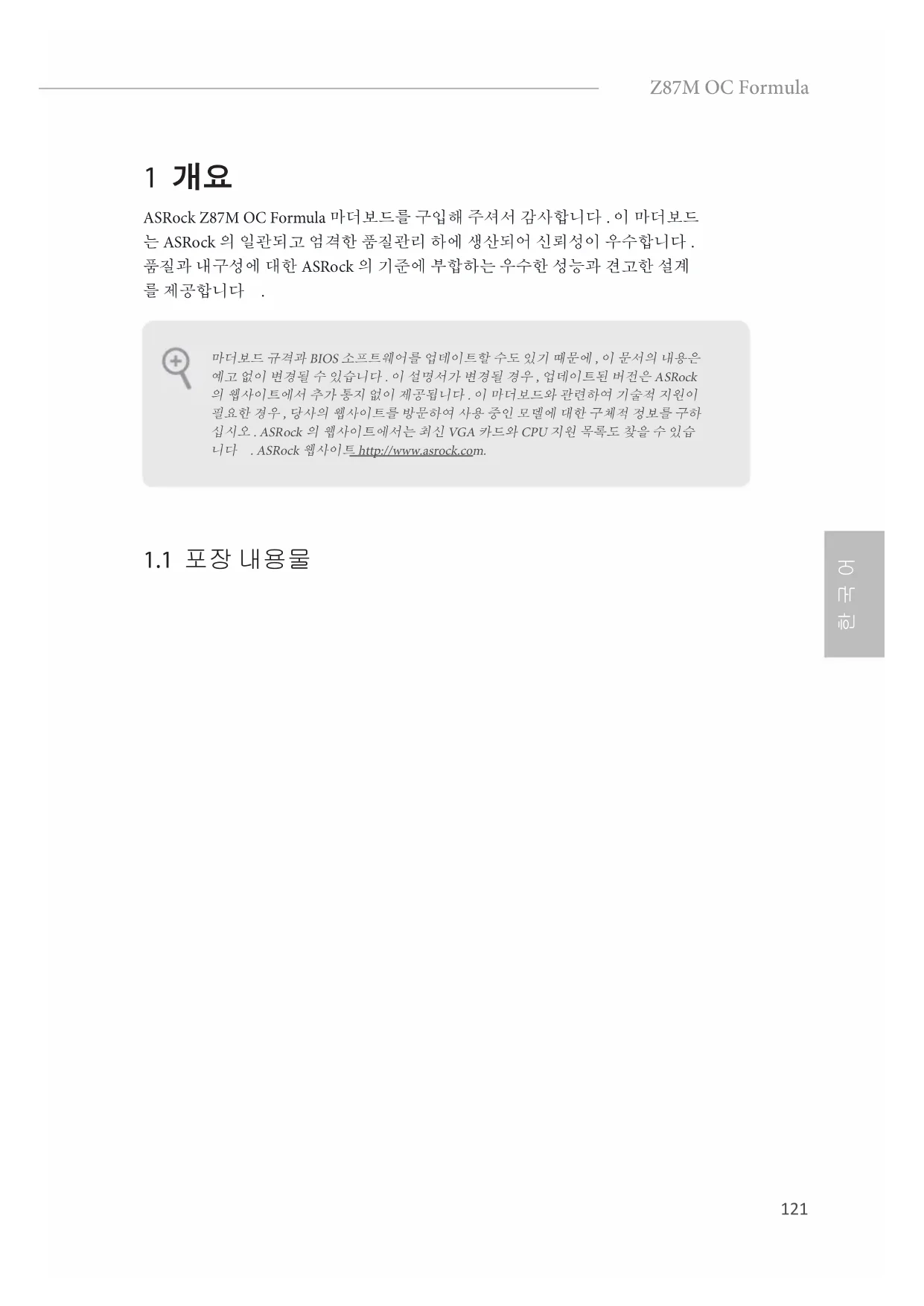

ASRock Z87M OC Formula 바더보드를 구입해 주셔서 감사합니다. 이 바더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

폴리머 콘덴서 )

A-스타일

TM

OC Formula 키트

OC 포물라 전원 키트

DIP 솔리드 캡 ,POSCAP 및 MLCC)

손실 70% 감소 )

OC 포물라 커넥터 키트

OC 포물라 콜링 키트

CPU

i3 / Xeon® / Pentium® / Celeron® 지원

침세트

* Z87

메모리

2133(OC)/1866(OC)/1600/1333/1066 비 -ECC, 언버퍼드 메모리

확장 슬롯

(PCIE1), 이중 @ x8 (PCIE1) / x8 (PCIE3))

* mSATA/mini-PCI Express 슬롯은 SATA3_4 포트와 공유됩니다.

^TM 및 CrossFireX ^TM 지원

^TM 및 SLI ^TM 지원

그래픽

통합 프로세서로만 지원할 수 있습니다.

및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술 , Intel® InsiderTM, Intel® HD 그래픽스 4400/4600

DisplayPort 포트 지원

24Hz)

24Hz)

Rate Audio)(HDMI 포함) 지원 (HDMI 호환 모니터 필요)

(BD) 재생 지원

오디오

ALC1150 오디오 코덱)

-디퍼렌셜 증폭기 포함 115dB SNR DAC
-TI® NE5532 프리미엄 헤드셋 증폭기 (최대 600 읍 헤드셋 지원 )
-다이렉트 드라이브 기술
-EMI 차폐 커버
-PCB절연 차폐

LAN

후면 패널 I/O

LED)

면 스피커/마이크

저장 장치

5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기술 ), NCQ, AHCI 및 핫 플러그를 지원

10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답 기술), NCQ, AHCI 및 핫플러그 지원

* eSATA 커넥터는 SATA3_1 포트와 공유됨

커넥터

BIOS 기능

BIOS 1 개 및 백업 BIOS 1 개)

지원 CD

Link MediaEspresso 6.5 시험판, Google Chrome 브라우저 및 툴바, Start8, MeshCentral, Splashtop Streamer

하드웨어

조정)

OS

인증

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

제한 때문에 실제 메모리 크기는 Windows° 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다. Windows® 64 비트 운영체제에는 그러한 제한이 없습니다. ASRock XFast RAM을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨울 때 “단락” 됩니다.

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,22번 항목 참조)

Clear CMOS기본값

CLRCMOS1을 사용하여 CMOS에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끼고 전원 코드를 전원공급장치에서 뼐십시오. 15초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2와 핀 3을 5초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

Clear CMOS 버튼은 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우번 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,17번 항목 참조)

새시의 전원스위치, 리셋 스위치, 시스템 상태 표시등을 아래의 핀 할당에 따라이 헤 더에 연결합니다. 케이ぶ을 연결하기 전에 양극 편과 음극 편을 기록합니다.

PWRBTN(전원스위치):

새시 전변 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스텐을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시능에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 겪져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 겪져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 더자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋스위치, 전원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치 하는지 확인합니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,29번 항목 참조)

이 헤더는 오디오 장치 를 전면 오디오패널에 연결하는 데 사용됩니다 다.

1. 고유실 오디오는 객 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC '97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전번 마이크를 활성화하려번 Realtek 제어판에서 “FrontMic” 탱으로 가서 “Recording Volume(녹음 봄름)”을 조정합니다.

새시 스피커 헤더

(4 편 SPEAKER1)

(1페이지,15번 항목 참조)

새시 스피커를 이 헤더 에 연결하십시오.

새시 및 전원 팬 커넥터

(4 핀 CHA_FAN1)

(1페이지,27번 항목 참조)

팬케이블을 팬커넥터 에 연결하고 검은색 와 이어를 점지핀에 연결 하십시오.

(3 편 CHA_FAN2)

(1페이지,26번 항목 참조)

(3 핀 CHA_FAN3)

(1페이지,11번 항목 참조)

(3 핀 PWR_FAN1)

(1페이지,30번 항목 참조)

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,3번 항목 참조)

(3 핀 CPU_FAN2)

(1페이지,2번항목참조)

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑재되어 있 습니다 .3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에 연결하십시오 .

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,8번 항목 참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다. 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결 하십시오.

ATX 12V 전원 키넥터

(8 편 ATX12V1)

(1페이지,1번 항목 참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다. 4 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오.

적외선 모듈 헤더

(5 편 IR1)

(1페이지,28번 항목 참조)

이 헤더는 선택 품목인 무선 송수신 적외선 모듈을 지원합니다.

시리얼 포트 헤더

(9 핀 COM1)

(1페이지,25번 항목 참조)

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

1.5 스마트 스위치

마더보드에는 스마트스위치 세 개가 탑재되어 있습니다: 전원스위치, 리셋스위치 및 Clear CMOS 버튼. 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고, 시스템을 리셋하거나 CMOS 값을 지우게 할 수 있습니다.

전원 스위치

(PWRBTN)

(1페이지,18번항목참조)

전원 스위치로 시스

템을 빨리 켜거나 끄

수있습니다.

리셋 스위치

(RSTBTN)

(1페이지,19번항목참조)

리셋 스위치로 시스

템을 빨리 리셋할 수

있습니다.

Clear CMOS 버튼

(CLRCBTN)

(1페이지,20번항목참조)

Clear CMOS 버튼으

로 CMOS 값을 빨리

지울 수 있습니다.

이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다.

슬로우 모드 스위치

(SLOWMODE1)

(1페이지,6번항목

참조 )

슬로우 모드가 켜져

있으면,프로세서가

가장 낮은 주파수에

서 실행합니다.

BIOS 선택 스위치

(BIOS_SEL1)

(1페이지,21번항목

참조 )

BIOS 선택 스위치로

시스템을 BIOS A 또

는 BIOS B 에서 부팅

할 수 있습니다.

이 마더보드는 두 개의 BIOS 참, 즉 일차 BIOS (BIOS_A)와 보조 BIOS (BIOS_B)를 탑재하여 시스템의 안전 및 안정성을 더욱 강화했습니다. 평소에 시스템은 일차 BIOS로 동작합니다. 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 "B" 위치로 설정하면 다음에 시스템을 부팅할 때 보조 BIOS가 동작합니다. 그런 다음 UEFI Setup Utility 에서 "Secure Backup UEFI(보안 백업 UEFI)"를 사용하여 BIOS 파일 실행본을 일차 BIOS에 복사하여 정상석 시스템 작동을 유지합니다. 안전을 위해서, 사용자가 맥업 BIOS를 수동으로 업데이트하는 것이 금지되어 있습니다. 사용자는 BIOS LED (BIOS_A_LED 또는 BIOS_B_LED)를 참조하여 현재 어떤 BIOS가 작동종인지 알 수 있습니다.

LN2 모드 스위치

(LN2MODE1)

(1페이지,7번 항목 참조)

LN2 모드는 액화 질소를 이용한 극한의 오버 클럭킹 시에 프로세서의 콜드 부트 버그 문제를 제거하는 데 도움이 됩니다.
