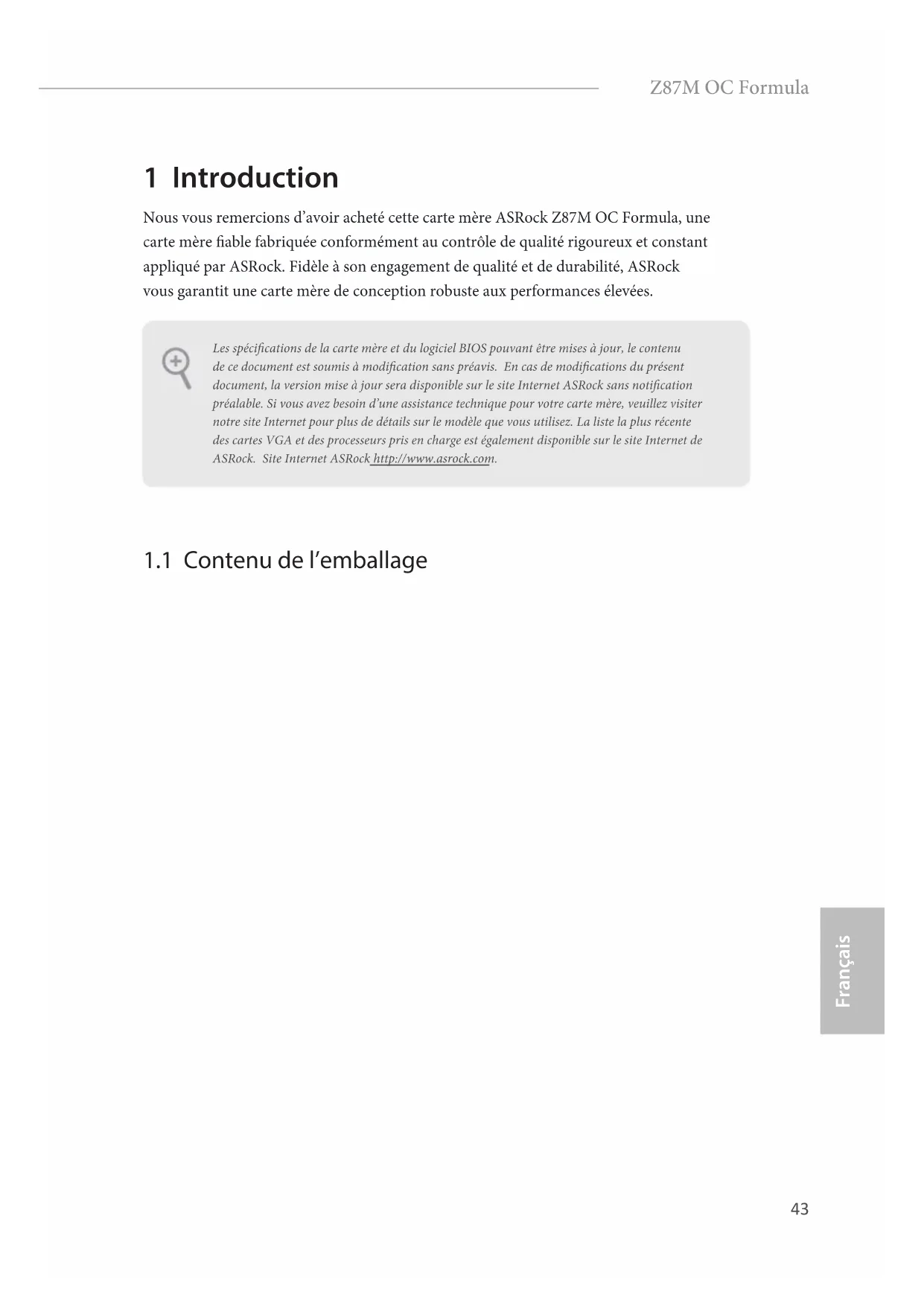

Nous vous remercions d’avoir acheté cette carte mère ASRock Z87M OC Formula, une

carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant

appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock

vous garantit une carte mère de conception robuste aux performances élevées.

1.1 Contenu de l’emballage

•Carte mère ASRock Z87M OC Formula (facteur de forme Micro ATX)

•Guide d’installation rapide ASRock Z87M OC Formula

•CD d’assistance ASRock Z87M OC Formula

•4 x câbles de données Serial ATA (SATA) (Optionnel)

•Pâte thermique GELID Solution GC-Extreme ermal Compound

•1 x vis mSATA Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.44

•Facteur de forme Micro ATX

•Condensateur de conception premium or (condensateurs haute

qualité en polymère conducteur 100% fabriqués au Japon)

•Alimentation à 12 phases

•Double MOSFET (DSM)

•Multiple Filter Cap (MFC) (ltre diérents bruits à l’aide de 3

condensateurs : condensateur solide DIP, POSCAP et MLCC)

•Alliage Premium Alloy Choke (réduit les pertes jusqu'à 70% en

comparaison des bobines traditionnelles)

Kit OC Formula Connector

•Connecteur d’alimentation haute densité (8 broches)

•4 x cuivre 2 onces

•Prend en charge les processeurs de 4ème Génération Intel®

•Prend en charge les processeurs débloqués de la série K Intel®

•Capacité max. de la mémoire système : 32Go

•2 x fentes PCI Express 3.0 x 16 (PCIE1/PCIE3 : simple à x16

(PCIE1) ; double à x8 (PCIE1) / x8 (PCIE3))

•1 x fente PCI Express 2.0 x4

* fente mSATA/mini-PCI Express partagée avec le port

et SLI TM Graphiques

•La technologie Intel® HD Graphics Built-in Visuals et les sorties

VGA sont uniquement prises en charge par les processeurs

intégrant un contrôleur graphique.

•Prend en charge la technologie Intel® HD Graphics Built-in

Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et

•Mémoire partagée max. 1792Mo

•Double sortie VGA:prend en charge les ports HDMI et

DisplayPort via contrôleurs d’achage indépendants

•Prend en charge la technologie HDMI avec résolution

maximale de 4K × 2K (4096x2304) @ 24Hz

•Prend en charge la technologie DisplayPort avec résolution

maximale de 4K × 2K (4096x2304) @ 24Hz

•Prend en charge les technologies Auto Lip Sync, Deep Color

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un

écran compatible HDMI est requis)

•Prend en charge la fonction HDCP via ports HDMI et

•Prend en charge la lecture Blu-ray (BD) Full HD 1080p via

ports HDMI et DisplayPort46

•Audio 7.1 CH HD avec protection du contenu (codec audio

• Compatible audio Blu-ray Premium

•Prend en charge Purity Sound™

- 115dB SNR DAC avec amplicateur diérentiel

- Amplicateur de casque

- TI® NE5532 Premium (prend en charge les casques jusqu’à

- Technologie Direct Drive

- Capot à blindage CEM

•Prend en charge la technologie Intel® Remote Wake

•Prend en charge la fonction Wake-On-LAN

•Prend en charge la fonction d’économie d’énergie Ethernet

•1 x port souris/clavier PS/2

•1 x port de sortie HDMI

•1 x port d’entrée HDMI

•1 x port sortie optique SPDIF

•1 x connecteur eSATA

•4 x ports USB 3.0 (Intel® Z87) (concentrateur ASMedia)

•1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

•1 x bouton Clear CMOS

•Connecteurs jack audio HD : Haut-parleur arrière / central /

basses / entrée ligne / haut-parleur avant / microphone47

•6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0,

RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12

et Intel Smart Response), fonctions NCQ, AHCI et «Hot Plug»

•1 x connecteur eSATA, compatibles RAID (RAID 0, RAID 1,

RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel

Smart Response), fonctions NCQ, AHCI et «Hot Plug»

* le connecteur eSATA est partagé avec le port SATA3_1)

•1 x embase pour port COM

•1 x embase LED d’alimentation

•2 x connecteurs pour ventilateur de processeur (1 x 4 broches,

•3 x connecteurs pour ventilateur de châssis (1 x 4 broches, 2 x 3

•1 x connecteur pour ventilateur d’alimentation (3 broches)

•1 x connecteur d’alimentation ATX 24 broches

•1 x connecteur d’alimentation 12V 8 broches

(Connecteur d’alimentation haute densité)

•1 x connecteur audio panneau frontal

•2 x embases USB 2.0 (pour 4 ports USB 2.0)

•1 x port USB 2.0 type A vertical

•1 x embase USB 3.0 (pour 2 ports USB 3.0)

•1 x bouton de mise en marche avec témoin LED

•1 x bouton de réinitialisation avec témoin LED

•1 x bouton Clear CMOS

•1 x Post Status Checker (PSC)

•1 x interrupteur mode lent

•1 x interrupteur mode LN2

•1 x bouton de sélection du BIOS Caractéris-

•2 x BIOS UEFI AMI 64Mo avec prise en charge interface

graphique multilingue (1 x BIOS principal et 1 x BIOS de

•Prend en charge la technologie de sauvegarde sécurisée UEFI

•Utilitaires, logiciel AntiVirus (version d’évaluation), version

•Détection de la température du processeur/châssis

•Tachéomètre processeur/châssis/ventilateur d’alimentation

•Fonction ventilateur silencieux processeur/châssis Quiet

Fan (permet au ventilateur du châssis d’adapter sa vitesse de

rotation automatiquement en fonction de la température du

•Contrôle simultané des vitesse du ventilateur processeur/

•Surveillance de la tension d’alimentation : +12V, +5V, +3,3V,

•ErP/EuP Ready (alimentation ErP/EuP ready requise)

Il est important de signaler que l'overcloking présente certains risques, incluant des

modications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation

d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être aectée

par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du

système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus

pour responsables des dommages éventuels provoqués par l’overclocking.

* Pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous

Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes

d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la

mémoire dont Windows® ne peut se servir.49

1.3 Conguration des cavaliers (Jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.

Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.

L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-

circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur

CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS

après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,

puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les

paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement

eacés en cas de retrait de la pile de la CMOS.

Fonction Clear CMOSPar défaut

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.50

1.4 Embases et connecteurs de la carte mère

Embase du panneau sys-

(PANNEAU1 à 9 broches)

Branchez le bouton de

mise en marche, le bouton

de réinitialisation et le

témoin d’état du système

présents sur le châssis

respectant la conguration

des broches illustrée

les broches positive et

négative avant de brancher

GND PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer

la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez

sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de

dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est

allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode

veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED

est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau

frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation,

LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le

module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire

correspondre les ls et les broches.

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS

de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur

ces embases ou connecteurs endommagera irrémédiablement votre carte mère.51

Veuillez brancher le

LED d’alimentation du

châssis sur cette embase

pour indiquer l’état

d’alimentation du système.

Connecteurs Serial ATA3

SATA3 sont compatibles

avec les câbles de données

SATA pour les appareils de

stockage internes avec un

taux de transfert maximal

(USB2_3 à 9 broches)

(USB4_5 à 9 broches)

En plus des deux ports

USB 2.0 sur le panneau E/S,

cette carte mère est dotée

de deux embases et d’un

port. Chaque embase USB

2.0 peut prendre en charge

(USB3_6_7 à 19 broches)

En plus des six ports

USB 3.0 sur le panneau

E/S, cette carte mère

est dotée d’une embase

supplémentaire. Chaque

prendre en charge deux

Cette embase sert au

branchement des appareils

audio au panneau audio

Embase du haut-parleur

(SPEAKER1 à 4 broches)

Veuillez brancher le haut-

parleur du châssis sur cette

Connecteurs du châssis

et de l’alimentation du

(CHA_FAN1 à 4 broches)

(CHA_FAN2 à 3 broches)

(CHA_FAN3 à 3 broches)

(PWR_FAN1 à 3 broches)

Veuillez brancher les câbles

du ventilateur sur les

connecteurs du ventilateur,

puis reliez le l noir à la

broche de mise à terre.

J_SENSEOUT2_L 1 MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RET

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner

correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel

du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile

de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle

Realtek et réglez le paramètre «Volume d’enregistrement».

ventilateur du processeur

(CPU_FAN1 à 4 broches)

(CPU_FAN2 à 3 broches)

Cette carte mère est dotée

d’un connecteur pour

ventilateur de processeur

(Quiet Fan) à 4 broches.

Si vous envisagez de

connecter un ventilateur

de processeur à 3 broches,

veuillez le brancher sur la

Connecteur d’alimentation

(ATXPWR1 à 24 broches)

Cette carte mère est

dotée d’un connecteur

d’alimentation ATX à 24

broches. Pour utiliser une

alimentation ATX à 20

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 13.

Connecteur d’alimentation

(ATX12V1 à 8 broches)

Cette carte mère est

dotée d’un connecteur

d’alimentation ATX 12V

à 8 broches. Pour utiliser

une alimentation ATX à 4

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 5.

Cette embase prend en charge un

module sans-l d’émission et de

réception infrarouge optionnel.

Embase pour port série

Cette embase COM1 prend

1.5 Boutons intelligents La carte mère est équipée de trois boutons intelligents: Bouton de mise en marche, bouton de réinitialisation et bouton d’eacement CMOS permettant aux utilisateurs d’allumer/éteindre le système, de réinitialiser le système ou d’eacer les valeurs CMOS en toute simplicité.Bouton de mise en marche(PWRBTN)(voir p.1, No. 18)Le bouton de mise en marche permet aux utilisateurs d’allumer le système rapidement.Bouton de réinitialisation(RSTBTN)(voir p.1, No. 19)Le bouton de réinitialisation permet aux utilisateurs de réinitialiser le système rapidement.Bouton Clear CMOS(CLRCBTN)(voir p.1, No. 20)Le bouton d’eacement Clear CMOS permet aux utilisateurs d’eacer les valeurs CMOS rapidement.Interrupteur mode lent(SLOWMODE1)(voir p.1, No. 6)Si le mode Lent est activé, le processeur fonctionne à une fréquence moindre.Interrupteur de sélection du BIOS(BIOS_SEL1)(voir p.1, No. 21)Le sélecteur du BIOS permet au système de démarrer depuis le BIOS A ou le BIOS B. Power

Reset Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon d’alimentation débranché.

ON OFF AB Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS de sauvegarde (BIOS_B) – ce qui permet d’optimiser la protection et la stabilité du système. En règle générale, le système utilise le BIOS principal. Toutefois, si le BIOS principal venait à être corrompu ou endommagé, placez simplement le sélecteur en position «B» et le BIOS de secours prendra automatiquement le relais au redémarrage du système. Après cela, utilisez «Secure Backup UEFI» depuis l’utilitaire de conguration UEFI pour copier les chiers BIOS vers le BIOS principal et rétablir le fonctionnement normal du système. Par souci de sécurité du système, l’utilisateur ne peut pas mettre à jour le BIOS de secours manuellement. Pour identier le BIOS actif, l’utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou LED_BIOS_B).55

Interrupteur mode LN2

Le mode LN2 aide à éliminer

le bogue associé au démarrage

à froid des processeurs en cas

d’overclocking extrême au

Conectores ATA3 de série

Terminal de porta de série
