KULLANIM KILAVUZU Z87M Pro4 ASROCK

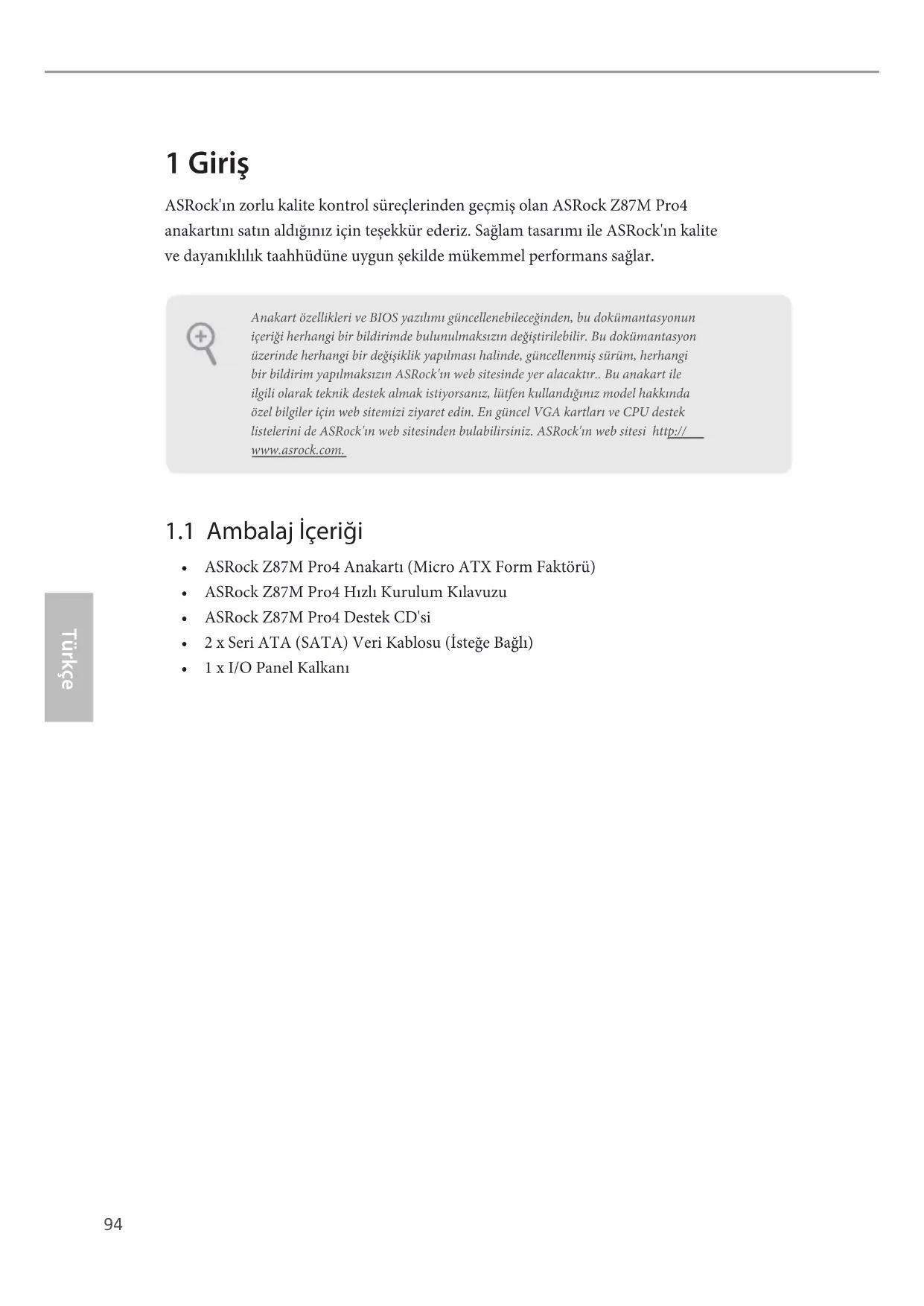

ASRock'in zorlu kalite kontrol sureçlerinden geleçmişieran ASRock Z87M Pro4 anakartısin aldgüniz icin teşekkür ederiz. Saglam tasarım ile ASRock'in kalite ve dayaniklilik taahhüdüne uygun sekilde mukemmel performans saglar.
Anakart Özellikleri ve BIOS yazilimi güllenebineçügen, bu dokumantasyonun icerigi herhangi bir bildirimde bulunilmaksuzindehyşirilebilir. Bu dokumantasyon üzerinde herhangi birdehyşiklik yapilmast halinde, güllellenmisi sürüm, herhangi bir bildirim yapilmaksuzin ASRock'in web sitesinde yer alacaktir.. Bu anakart ile ilgili olarak teknik destek almak istiyorsaniz, lüften kullandigniz model hakkinda özel bilgiler icin web sitemizi ziyaret edin. En*guncel VGA kartlari ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock'in web sitesi http:// www.asrock.com.
| Platform | • Micro ATX Form Faktörü • Tam Kiṭi Baglay iar tasarı |
| CPU | • 4ncü Nesil Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • Dijital Güç Tasarı • 4 Güç Safhası Tasarı • Intel® Turbo Boost 2.0 Teknolojisini destekler • Intel® K-Serisi kilitsiz CPU Özelligini destekler |
| Yonga kümesi | • Intel® Z87 |
| Bellek | • Çift Kanallı DDR3 Bellek Teknolojisı • 4 x DDR3 DIMM yuvaları • DDR3 2800+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 ECC olmayan, ara beligi alınmamış bellegi destekler • Maksimum system beligi kapasitesi: 32GB (bkd. DİKKAT ikazı) • Intel® Üstün Bellek Profili (XMP)1.3/1.2 Özelligini destekler |
| Geniselectme Yuvasi | • 1 x PCI Express 3.0 x16 yuva (PCIE1: x16 modu) • 1 x PCI Express 2.0 x16 yuva (PCIE2: x4 modu) • 2 x PCI yuvası • AMD Quad CrossFire™ ve CrossFireX™ islevlerini destekler |
| Grafikler | • Intel® HD Graphics Dahili Görtleri ile VGA çkıltrari,yalın;zca GPU entegre edilm;l,islemciler ile desteklenir. • Intel® HD Graphics Dahili Görtlerini destekler :AVC,MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D,Intel® Net Video HD Teknolojisı, Intel® Insider™, Intel® HD Graphics 4600 ile Intel® Quick Sync Video • Pixel Shader 5.0, DirectX 11.1 • Maksimum pay增长率 bellek 1792MB • Üç VGA Çkıltrı seçeneği: D-sub, DVI-D ve HDMI |
| • Üçlü Monitor Destegi • 1920x1200 @ 60Hz'ye kadar çüzünurlükte HDMI Teknolojisini destekler • 1920x1200 @ 60Hz'ye kadar DVI-D ilevini destekler • 1920x1200 @ 60Hz'ye kadar çüzünurlükle D-Sub ilevini destekler • HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hzinda Ses) Özelliklerini destekler (Uyumlu bir HDMI monitorü kullanilmaldir) • DVI-D ve HDMI böglanti noktaları ile HDCP ilevini destekler • DVI-D, ve HDMI böglanti noktalarıla, Full HD 1080p Blu- ray (BD) kayütan yırütme Özelliklerini destekler |
| Ses | Içerik Koruma Özelligi ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni) Üstün Blu-ray ses destegi |
| LAN | · Gigabit LAN 10/100/1000 Mb/s |
| · Giga PHY Intel® I217V | |
| · Intel® Uzaktan Uyandırma Teknolojisı | |
| · LAN Açılışimi Destekler | |
| · Enerji Verimlilğine Sahip Ethernet 802.3az ilevini destekler | |
| · PXE Özelligini destekler |
| Arka Panel I/O | 1 x PS/2 Klavye Baglanti Noktası 1 x D-Sub Baglanti Noktası 1 x DV-D Baglanti Noktası 1 x HDMI Baglanti Noktası 1 x Optik SPDIF Çıkışı Baglanti Noktası 2 x USB 2.0 Baglanti noktası 4 x USB 3.0 Baglanti noktası LED'e sahip 1 x RJ-45 LAN Baglanti Noktası (ACT/LINK LED ve SPEED LED) HD Ses Jaki: Arka Hoparlör / Merkezi / Bas / Hat Girişi / On Hoparlör / Mikrofon |
| Depolama | • 6 x SATA3 6,0 Gb/s böglaymişari, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hízlı Depolama Teknolojisı 12 ve Intel Akılı Yarıç Teknolojisı), NCQ, AHCI ve “Hot Plug” ilevlerini destekler |
| Baglayüncü | • 1 x IR böglantı • 1 x Yazdağma Baglantı noktası böglantı • 1 x COM Baglantı noktası böglantı • 1 x Kasa Yetkisiz Erişim böglantı • 1 x TPM böglantı • 2 x CPU Fan böglaymişari (1 x 4-pin, 1 x 3-pin) • 2 x Kasa Fanı böglaymişari (1 x 4-pin, 1 x 3-pin) • 1 x Güç Fanı böglaymişı (3-pin) • 1 x 24 pin ATX Güç böglaymişı • 1 x 8 pin 12V Güç böglaymişı • 1 x Ön panel ses böglaymişı • 1 x SPDIF Çkış次会议 • 2 x USB 2.0 böglantı (4 USB 2.0 böglantı noktası destekler) • 1 x USB 3.0 böglantı (2 USB 3.0 böglantı noktası destekler) |
| BIOS Özelligi | • Çok dilli GUI Desteşi ile 64Mb AMI UEFI Legal BIOS • ACPI 1.1 Uyumluluğu Uyandırma Olayarı • SMBIOS 2.3.1 Desteşi • CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayari |
| Destek CD'si | • Sürüçüler, Yardımci YazilFMLar, AntiVirüss Yazilmı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayını ve Araç Çubuğu, Start8, MeshCentral, Splashtop Streamer, Intel Extreme Tuning Utility (IXTU) |
| Donanım Monitorü | • CPU/Kasa Sıcakkıngı Tespiti • CPU/Kasa/Güç Fanı Deviroluçer • CPU/Kasa Sessiz Fan (Kasa Fan Hızınin CPU Sıcakkıngı Göre Otomatik olarak Ayarlanması Sağlar) • CPU/Kasa Fanı Çoklu Hz Kontrolü • KASA AÇIK algilaması |
| • Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore |
os
- Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu
Belgeler
FCC,CE,WHQL
ErP/EuP için hazir (ErP/EuP için hazir Güç beslemesi gereklidir)
- Detaylt ürin bilgisi icin, lütfen web sitemizi ziyaret edin: http://www.asrock.com
Lütfen, BIOS ayarlarin üdenleme, Bagimsiz Hz Asirtma Teknolojin uygulanması ya da icuncii kisilerin hiz asirtma araclarinin kullanilmasi da dahil olmak uzere tüm hiz asirtma ilemlerinin belirli bir risk tasidigi unutmayim. Hz asirtma, sisteminizin dayanikligi etkileyebilir, hatta sisteminizde yer alan bileşen ve aygitlara zarar verebilir. Bunu riski ve masraflari size ait olmak uzere gereklestirilmelidir. Hz asirtmadanDOGabilecek zararlar konusunda sorumlu olmayacagiz.
Sinrlamalar nedeniyle,GPCek bellek boyutu Windows ^念 32-bit isletim sistemleri cERcevesinde system kullanimuna ayrildigi icin 4GB'den az olabilir. Windows ^念 64-bit isletim sistemlerinde bu tur sinrlamalar yoktur. Windows ^念 tarafindan kullanilmayan bellekten faydalanmak icin ASRock XFast RAM'i kullanabilirsiniz.
1.3 Baglanti Teli Kurulumu
Cizim, böglanti tellerin turulumunu gostermektedir. Tel kapagi, pimlerin üzerine yerleştilidigiinde, tel "Kisa" olur. Pimlerin üzerinde tel kapagi bulunmadigiunda, tel "Kisa" olur. Cizim, pin1 ve pin2 alanlari "Kisa" olan ve bu iki pim üzerinde bir böglanti teli kapagi bulunan 3-pin böglanti telini gostermektedir.
Short
Open
CMOS'u Temizle Baglanti
Teli
*CLRCMOS1)
(bkz.sf.1,No.22)
CMOS'u TemizleVarsaylan
CLRCMOS1, CMOS verilerini temizlememizi saglar. Sistem parametrelerini temizlemek ve varsayilan kurulum ayarlarina sifirlamak icin, lutfen bilgisaya-ri kapatin ve guc kablosunu guc beslemesinden cekin. 15 saniye bekledikten sonra, CLRCMOS1 uzerindeki pin2 ve pin3'ü 5 saniye boyunca kisaltmak icin bir baglanti teli kullanin. Ancak, CMOS'u lutfen BIOS'u guncelledikten hemen sonra temizlemeyin. BIOS'u guncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi baslatin ve ardindan CMOS temizleme islemi oncesindeyeniden kapatin. Lutfen, parola, tarih, saat ve varsayilan kullanı profilinin yalnizca CMOS bataryasi ickarildigianda temizlenecegini unutmayin.
CMOS'u temizlerseniz, kasa açık uyarısl alabilirsiniz. Üncelki kasa yetkisiz erişm durumu kaydın silmek icin lüftern BIOS durumunu "Durumu Temizle" olarak belirleyin.
1.4 Ekli Baglantilar ve Baglayicilar
Ekli baglantilar ve baglayiclar baglanti teli degildir. Baglanti teli kapaklarin bu baglanti ve baglayiclar izerine yerlestirmeyin. Baglanti teli kapaklarinna baglantilar ile baglayiclar izerine yerlestirilmesi, anakarta kalica hasar verebilir.
Sistem Paneli Baglantisi (9-pin PANEL1) (bkz sf.1, No. 12)
Guc anahtarini baglayin, kasa uzerindeki anahtar ile system durumu belirtecini asagidaki pim duzenine gore sifirlayin. Kablolari baglarken positif ve negatif pimleri not edin.
PWRBTN (Guc Anahtari):
Güç anahtarı nasa on paneline baglıyın. Güç anahtarı kullanarak sistemin hangi yöne hareketle kapanacagın sebebilirsiniz.
RESET (Sifirlama Anahtari):
Sifirlama anahtarim kasa on paneline baglayin. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatilamaması halinde reset (sifirla) diğmesine basin.
Güç durumu belirteci nika on paneline baglayn. Sistem calisirken LED isigi yanacaktir. Sistem S1/S3 uyku durumdayken LED isigi yanip söner. Sistem S4 uyku durumunda ya da kapalyyken (S5) LED isik kapanir.
HDLED (Sabit Disk Aktivitesi LED):
Sabit Disk Aktivitesi LED'i kasanin on paneline baglayn. Sabit suriucu veri okur ya da yazarken LED 1sigt yanar.
On panel tasarimi kasaya gore degisiklik kristerebilir. Bir on panel modulii, temel olarak bir guc anahtari, sfrlama anahtari, gic LEDi, sabit sitruci aktivitesi LEDi, hoparlor gibi birimlerden olusur. Kasanzin on panel modulunu bu baglantiya takmadan once, kablo duzenlemeleri ile pin duzenlemelerinin dizgün sekilde yapildigundan emin olun.
Seri ATA3 Baglayicilari (SATA_0_1:
bkz.sf.1, No. 11)
(SATA_2_3:
bkz.sf.1, No. 10)
(SATA_4_5:
bkz.sf.1, No. 9)
Bu altı SATA3 baglayışı, veri aktarı hizı 6,0 Gb/ sn'ye kadar olan dahili depolama aygünlar icin tasarlanmı SATA veri kabloları destekler.
USB 2.0 Baglantilari (9-pin USB6_7) (bkz.sf.1, No.17) (9-pin USB8_9) (bkz.sf.1, No.16)
Bu anakart uzerinde, I/O paneli uzerindeki iki USB 2.0 baglanti noktasinin yan sira, iki adet baglanti bulunmaktadir. Her USB 2.0 baglantisı, iki adet baglanti noktasini destekleyebilir.
USB 3.0 Baglanti (19-pin USB10_11) (bkz.sf.1,No.8)
Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 böglanti noktasinin yanı sira, bir adet böglanti bulunmaktadir. Her USB 3.0 böglantı, iki adet böglanti noktasini destekleyebilir.
On Panel Ses Baglantisi (9-pin HD AUDIO1) (bkz. sf.1, No. 23)
Bu baglanti, ses aygitlarinin on ses paneline baglanmasi icindir.
- Yuksek Taniml Ses, Jak Alglama ozelligini destekler, ancak bu islevin dizgün calisabilmesi icin kasa üzerindeki panel kablosunun HDA islevini desteklemesi gerekmektedir. Sistemini zurarken, lüften kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatlart izleyin.
- Bir AC'97 ses paneli kullanyorsanz, lufen bu paneli asagidaki admlart izleyerek on panel ses baglantisina takin:
A. Mic_IN (MIC)i MIC2_L'ye baglaym.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye baglaym.
C. Topraklamayi (GND) Topraklamaya (GND) baglayin.
D. MIC_RET ve OUT_RET, yalnzca HD ses paneli icindir. Bunlari AC'97 ses panelinden baglamanza gerek yoktur.
E. On mikrofonu etkinlestirmek icin Realtek Denetim panelinde yer alan "FrontMic (On Mikrofon)" Sekmesine tiklayin ve "Recording Volume (Kayit Sesi Diizeyi)" degerini ayarlayin.
Kasa Hoparlor Baglantisi (4-pin SPEAKER1) (bkz sf.1, No. 13)
Lüften kasa hoparlörunübu baglantiya takin.
SPDIF Cikis Baglayicisi (2-pin SPDIF_OUT1) (bkz sf.1, No. 24)
Lütfen kablo ile bu
baglantiya bir HDMI
VGA karminn SPDIF_OUT baglayic1 takin.
Kasa ve Guc Fani Baglayiclari (4-pin CHA_FAN1) (bkz sf.1, No. 15)
Lütfen fan kabolarini
fan baglayicilarina takin
ve siyah teli topraklama
pinine baglayin.
Bu anakart, 4-Pin CPU fan (Sessiz Fan) baglayicis1 saglamaktadir. 3-Pin CPU fan baglamak istiyorsaniz, lutfen Pin 1-3'ü kullanin.
ATX Guc Baglayicis1
(24-pinATXPWR1)
(bkz.sf.1,No.7)
Bu anakart, 24-pin
ATX guç baglayıcsı
sagliamaktadir. 20-pin ATX guç beslemesi
kullanmak icin, lütfen Pin 1 ve Pin13'e baglayın.
ATX 12V Guç Baglayi ciS1
(8-pinATX12V1)
(bkz.sf.1,No.4)
Bu anakart, 8-pin ATX 12V guc baglayicisi saglamaktadir. 4-pin ATX guc beslemesi kullanmak icin, lutfen Pin 1 ve Pin5'e baglayin.
Kizlotesi Modul
Baglantis1
(5-pin IR1)
(bkz.sf.1,No.14)
Bu baglanti,istege bagli olarak kizilotesi modilden bir kablosuz baglanti aktarim1 ile alimin1 da destekler.
Seri Baglanti Noktas
Baglantisi
(9-pin COM1)
(bkz.sf.1,No.21)
Bu COM1 baglantisisi seri baglanti yuvasi modulunudestekler.
Kasa Yetkisiz Erişim
Baglantı
(2-pin CI1)
(bkz. sf.1, No. 19)
Bu anakartin kasakapaginin acilipacilmadigi tespit edbnir KASA ACIK ozelligibulunmaktadir. Buozelligin kullanilabirmisiin kasa yetkisiz erisimtasarimina sahip bir kasa kullanilmaldir.
TPM Baglantisi (17-pin TPMS1) (bkz.sf.1,No.18)
Bu baglayici, anahtarlar,
dijital sertifikalar,
parolalar ve verileri
gvenli bir sekilde
saklama ozelliigi
bulunan Gvenilir
Platform Modulu (TPM)
sistemini destekler.
TPM sistemleri,ayni
zamanda ag gvenliginin
artirilmasi, dijital
kimliklerin korunmasi ve
platform butunlugunun
saglanmasina da
yardimcidir.

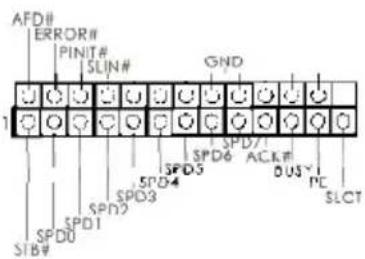

Yazdirma Baglanti
Noktası Baglantisı
(25-pin LPT1)
(bkz. sf.1, No. 20)
Bu, yazici aygtlarin uyumlubir sekilde takilmasini saglayan bir yazdirma baglanti noktas arabirimidir.
