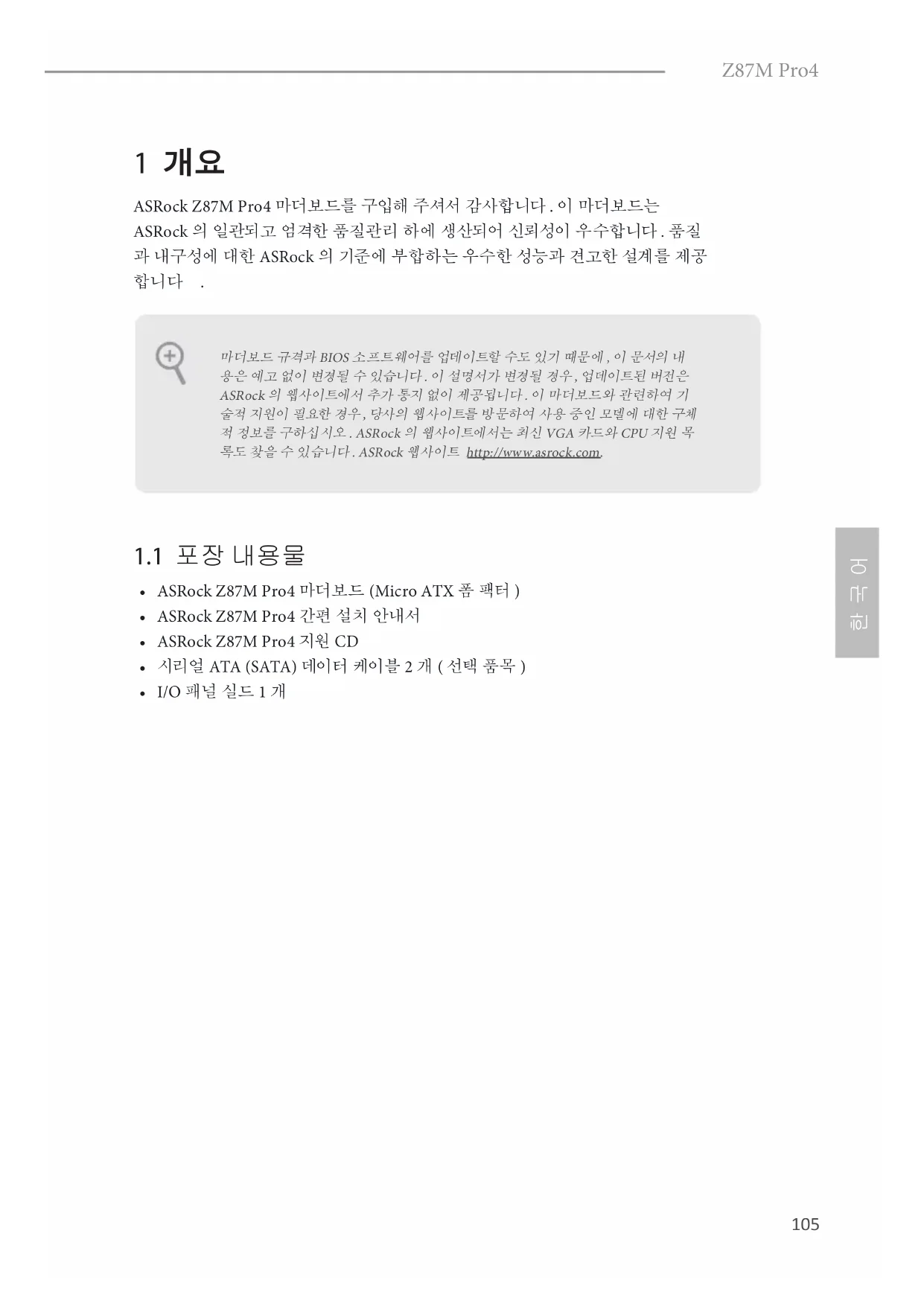

ASRock Z87M Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는

ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질

과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공

• ASRock Z87M Pro4 마더보드 (Micro ATX 폼 팩터 )

• ASRock Z87M Pro4 간편 설치 안내서

• ASRock Z87M Pro4 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내

용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은

ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기

술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체

적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목

록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.106

• LGA1150 패키지로 제공되는 4 세대 Intel

Turbo Boost 2.0 기술 지원

• DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 32GB

• PCI Express 3.0 x16 슬롯 1 개 (PCIE1: x16 모드 )

• PCI Express 2.0 x16 슬롯 1 개 (PCIE2: x4 모드 )

HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통

합 프로세서로만 지원할 수 있습니다 .

HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D)

및 MPEG-2 풀 HW Encode1 지원 Intel

클리어 비디오 HD 기술 , Intel

• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMIZ87M Pro4

• HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit

Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek

• 프리미엄 Blu-ray 오디오 지원

• 절전형 이더넷 802.3az 지원

• 광학 SPDIF 출력 포트 1 개

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전

• SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응

답 기술 ), NCQ, AHCI 및 “핫 플러그”를 지원

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 전원 팬 커넥터 1 개 (3 핀 )

• 24 핀 ATX 전원 커넥터 1 개

• 8 핀 12V 전원 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )

• 다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS

• ACPI 1.1 준수 웨이크 업 이벤트

• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink

MediaEspresso 6.5 시험판 , Google Chrome 브라우저

및 툴바 , Start8, MeshCentral, Splashtop Streamer, Intel

• CPU/ 섀시 / 전원 팬 타코미터

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• CPU/ 섀시 팬 다중 속도 조절

• 케이스 열림 감지Z87M Pro4

8 / 8 64 비트 / 7 / 7 64 비트 호환

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의

오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이

따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지

어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자

스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수

있는 손상에 대해서 책임이 없습니다 .

* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 :

http://www.asrock.com

제한 때문에 실제 메모리 크기는 Windows

32 비트 운영체제 하의 시스템 사용을

위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows

는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows

할 수 없는 메모리를 이용할 수 있습니다 .110

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단

락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점

퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스

템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코

드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이

트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS

를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음

CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날

짜 , 시간 , 사용자 기본 프로파일이 지워집니다 .

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear

Status( 상태 지우기 )”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십시

(1페이지 , 12 번 항목 참조 )

섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는

섀시 전면 패널의 전원 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을

수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는

LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입

니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이

터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위

치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있

습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우

지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로

(1 페이지 , 10번 항목 참조 )

(1 페이지 , 9 번 항목 참조 )

(1페이지 , 17 번 항목 참조 )

(1 페이지 , 16 번 항목 참조 )

(1 페이지 , 8 번 항목 참조 )

(1페이지 , 15 번 항목 참조 )

(1페이지 , 25 번 항목 참조 )

(1 페이지 , 1 번 항목 참조 )

1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어

가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시

2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오

A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오

패널용으로 연결할 필요가 없습니다 .

E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서

“Recording Volume( 녹음 볼륨 )”을 조정합니다 .114

(1 페이지 , 3 번 항목 참조 )

(1 페이지 , 2 번 항목 참조 )

(1 페이지 , 7 번 항목 참조 )

(1 페이지 , 4 번 항목 참조 )

(1페이지 , 14 번 항목 참조 )

(1페이지 , 18 번 항목 참조 )
