BEDIENUNGSANLEITUNG Z87M Pro4 ASROCK

Vielen Dank, dass Sie sich für das Z87M Pro4 von ASRock entschieden haben – ein zuverlüssiges Motherboard, das consequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Sollten Sie technische Hilfe in Bezug auf these Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützt VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock Z87M Pro4-Motherboard (Micro-ATX-Formfaktor)
ASRock Z87M Pro4-Schnellinstallationsanleitung
ASRock Z87M Pro4-Support-CD
- 2 x Serial-ATA-(SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	• Micro-ATX-Formfaktor • Vollständig solides Kondensatordesign
Prozessor	• Unterstützung Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket • Digipower-Design • 4-Leistungsphasendesign • Unterstützung Intel® Turbo Boost 2.0-Technologie • Unterstützung CPU mit freiem Multiplikator der Intel® K-Serie
Chipsatz	• Intel® Z87
Speicher	• Dualkanal-DDR3-Speichertechnologie • 4 x DDR3-DIMM-Stockplätze • Unterstützung DDR3 2800+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 non-ECC, ungepufferter Speicher • Systemspeicher, max. Kapazität: 32GB (siehe ACHTUNG) • Unterstützung Intel® Extreme Memory Profile (XMP)1.3/1.2
Erweiterungs- stockplatz	• 1 x PCI-Express 3,0-x16-Steckplatz (PCIE1: x16-Modus) • 1 x PCI-Express 2,0-x16-Steckplatz (PCIE2: x4-Modus) • 2 x PCI-Steckplätze • Unterstützung AMD Quad CrossFire™ und CrossFireX™
Grafikkarte	• Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgabe können nur mit Prozessoren unterstützen werden, die GPU-integriert sind. • Unterstützung integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600 • Pixel Shader 5.0, DirectX 11.1 • Max. geteilter Speicher: 1792 MB • Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI
	• Unterstützung drei Monitore • Unterstützung HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützung D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützung Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich) • Unterstützung HDCP-Funktion mit DVI-D- und HDMI-Ports • Unterstützung Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio	• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode) • Erstklassige Blu-ray-Audiounterstützung
LAN	• Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I217V • Unterstützung Intel® Remote Wake Technology • Unterstützung Wake-On-LAN • Unterstützung energiaeffizientes Ethernet 802.3az • Unterstützung PXE
Rückblende, E/A	• 1 x PS/2-Tastaturanschluss • 1 x D-Sub-Port • 1 x DVI-D-Port • 1 x HDMI-Port • 1 x Optischer SPDIF-Ausgang • 2 x USB 2.0-Ports • 4 x USB 3.0-Ports • 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) • HD-Audioanschluss: Hintere Laufsprecher / Zentral / Bass / Line-in / Vorderer Laufsprecher /Mikrofon
Speicher	• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“
Anschluss	• 1 x IR-Stiftleiste • 1 x Druckanschluss-Stiftleiste • 1 x COM-Anschluss-Stiftleiste • 1 x Gehäuseingriff-Stiftleiste • 1 x TPM-Stiftleiste • 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig) • 2 x Gehäuselüfteranschlüsse (1 x 4-polig, 1 x 3-polig) • 1 x Netzteillüfteranschluss (3-polig) • 1 x 24-poliger ATX-Netzanschluss • 1 x 8-poliger 12-V-Netzanschluss • 1 x Audioanschluss an Frontblende • 1 x SPDIF-Ausgang • 2 x USB 2.0-Stiftleisten (unterstützt vier USB 2.0-Ports) • 1 x USB 3.0-Stiftleiste (unterstützt zwei USB 3.0-Ports)
BIOS-Funktion	• 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen • ACPI 1.1-konforme Aufweckereignisse • SMBIOS 2.3.1-Understützung • CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung
Support-CD	• Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Hardware-überwachung	• CPU-/Gehäusetemperaturerkennung • CPU/Gehäuse/Netzteil-Luftertachometer • Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuseläften über die CPU-Temperatur) • CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung • Gehäuse-offen-Erkennung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit

Zertifizierungen

FCC,CE,WHQL
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und soccer Komponenten und Geräte Ihres Systems beschädigten. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschrankungen kann die große des tatsächlich für die Systemnutzung reservierten Speichers unter Windows-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows nicht nutzen kann.

1.3 Jumper-Einrichtung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-loschen-Jumper (CLRCMOS1)

(siehe S.1,Nr.22)

CMOS loschenStandard

CLRCMOS1 erhögt Ihnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose.Warten Sie 15 Sekunde, schreiben Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung.Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen mussen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOSBatterie entfernt wird.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S.1,Nr.12)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lasst.

PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitat-LED):
Mit der Festplattenaktivitat-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihr's Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

These sechs SATA-III

Anschlüsse Unterstützung

SATA-Datenkabel für

interne Speichergeräte mit

einer Datenübertragungsge

schwindigkeit bis 6,0 Gb/s.

USB 2.0-Stiftleisten

(9-polig, USB6_7)

(siehe S.1,Nr.17)

(9-polig, USB8_9)

(siehe S.1,Nr.16)

NebenzweiUSB2.0-Ports

an der E/A-Blende

befindensichzwei

Stiftleisten an thisem

Motherboard. Jede USB

2.0-Stiftleiste kann zwei

Ports Unterstützung.

USB 3.0-Stiftleiste

(19-polig, USB10_11)

(siehe S.1,Nr.8)

Neben vier USB 3.0-Ports

an der E/A-Blende

befindet sich eine

Stiftleiste an thisem

Motherboard. Jede USB

3.0-Stiftleiste kann zwei

Ports Unterstützung.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.23)

These Stiftleiste dient

dem Anschlieben von

Audiogeräten an der

Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützen.itte befolgen Sie zum Installierten Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie esitte anhand der nachstehenden Schritte an der Audiostifleiste (Frontblende): A. Verbinden Sie Mic_IN (MIC) mit MIC2_L. B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L. C. Verbinden Sie Erde (GND) mit Erde (GND). D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie müssen Sie nicht mit dem AC'97-Audiopanel verbinden. E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic (Frontmikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.
Gehäuseloutsprecherstift- leiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 13)	DUMMY SPEAKER 1 DUMMY +5V DUMMY
SPDIF-Ausgang (2-polig, SPDIF_OUT1) (siehe S. 1, Nr. 24)	GND SPDIFOUT CHA_FAN_SPEED +12V FAN_SPEED_CONKOL GND CHA_FAN_speed
Gehäuse- und Netzteilflüfteranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 15)
(3-polig, CHA_FAN2) (siehe S. 1, Nr. 25)
(3-polig, PWR_FAN1) (siehe S. 1, Nr. 1)	+12V GND PWR_FAN_speed

CPU-Lüfteranschlussse

(4-polig, CPU_FAN1)

(siehe S.1, Nr.3)

(3-polig, CPU_FAN2)

(siehe S.1, Nr.2)

Dieses Motherboard bieteteinen 4-poligen CPU-

Lüfteranschluss (lautloser Lüfter). Falls Sie einen

3-poligen CPU-Lüfter anschlieben möchten,

verbinden Sieihnitte mit Kontakt 1 bis 3.

ATX-Netzanschluss

(24-polig,ATXPWR1)

(siehe S.1,Nr.7)

Dieses Motherboard bietet einen 24-poligen

ATX-Netzanschluss.

Bitte schlieben Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

an.

ATX-12-V-Netzanschluss

(8-polig,ATX12V1)

(siehe S.1,Nr.4)

Dieses Motherboard bietet einen 8-poligen

ATX-12-V-Netzanschluss.

Bitte schreiben Sie es zur

Nutzung eines 4-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 5

an.

Infrarotmodul-Stiftleiste

(5-polig, IR1)

(siehe S.1,Nr.14)

These Stiftleiste unterstützt ein optionales kabelloses

Infrarotmodul zum Übertragen und Empfangen.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S.1,Nr.21)

These COM1-Stiftleistende u.terstutz ein Modul fur serielle Ports.

Gehäuseingriff-Stiftleiste (2-polig, CI1) (siehe S.1,Nr.19

Dieses Motherboard understands die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. These Funktion setzt ein Gehäuse mit Gehäuseingrifferenkungsdesign voraus.

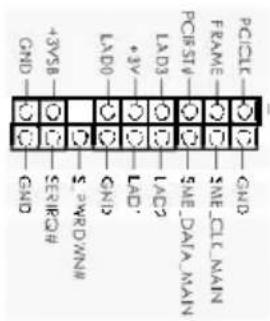

TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 18)

Dieser Anschluss
unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten Sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

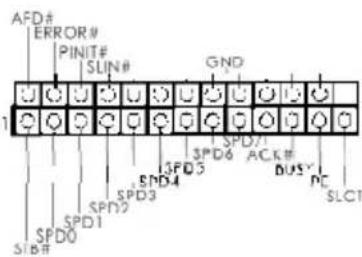

Druckanschluss-Stiftleiste (25-polig, LPT1) (siehe S. 1, Nr. 20)

Thesechnittstelleist fur Druckerkabelvorgesehen undermoglichtbequemes Anschlieben von Druckern.
