PANDUAN PENGGUNA Z87M Pro4 ASROCK

Terima kasih telah membeli motherboard ASRock Z87M Pro4, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, makasi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada Dokumentasi ini, makasi Barang akan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis kerkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus ingin model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan Daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

• Motherboard ASRock Z87M Pro4 (Bentuk dan Ukuran Micro ATX)
  Panduan Ringkas ASRock Z87M Pro4
  CD Dukungan ASRock Z87M Pro4
• 2 x Kabel Data SATA (Serial ATA) (Opsional)
  1x Pelinding Panel I/O

1.2 Spesifikasi

Platform	·Bentuk dan Ukuran Micro ATX ·Desain Kapasitor Solid
CPU	·Mendukung Intel® Core i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150 ·Desain Digi Power ·Desain 4 Fase Daya ·Mendukung Teknologi Intel® Turbo Boost 2.0 ·Mendukung CPU Intel® K-Series unlocked
Chipset	·Intel® Z87
Memori	·Teknologi Memori DDR3 Kanal Ganda ·4 x Slot DDR3 DIMM ·Mendukung DDR3 2800+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 non-ECC, memori tanpa buffer ·Kapasitas maksimum memori systemd: 32GB (lihat PERHATIAN) ·Mendukung Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot Ekspansi	·1 x Slot PCI Express 3.0 x16 (PCIE1: x16 mode) ·1 x Slot PCI Express 2.0 x16 (PCIE2: x4 mode) ·2 x Slot PCI ·Mendukung AMD Quad CrossFire™ dan CrossFire™
Grafis	·Intel® HD Graphics Built-in Visuals dan output VGA bisa didukung dengan prosesor yang terintegrasi GPU. ·Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Teknologi Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600 ·Pixel Shader 5.0, DirectX 11.1 ·Memori bersama maksimum 1792MB ·Tiga pilih output VGA: D-Sub, DVI-D, dan HDMI
Audio	·Mendukung Tiga Monitor ·Mendukung Teknologi HDMI dengan resolusi maksimum tingga 1920x1200 @ 60Hz ·Mendukung DVI-D dengan resolusi maksimum tingga 1920x1200 @ 60Hz ·Mendukung D-Sub dengan resolusi maksimum tingga 1920x1200 @ 60Hz ·Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel) ·Mendukung fungsi HDCP dengan port DVI-D dan HDMI ·Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan port DVI-D dan HDMI
LAN	·Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC892 Audio Codec) ·Mendukung audio Blu-ray premium
Panel I/O Belakang	·Gigabit LAN 10/100/1000 Mb/s ·Giga PHY Intel® I217V ·Mendukung Teknologi Intel® Remote Wake ·Mendukung Wake-On-LAN ·Mendukung Energy Efficient Ethernet 802.3az ·Mendukung PXE
	·1 x Port Keyboard PS/2 ·1 x Port D-Sub ·1 x Port DVI-D ·1 x Port HDMI ·1 x Port SPDIF Out Optik ·2 x Port USB 2.0 ·4 x Port USB 3.0 ·1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED) ·Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon

Penyimpanan

• 6 × Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan Teknologi Intel Smart Response), NCQ, AHCI, dan "Hot Plug"

Konektor

1xHeaderIR
1xHeader port Cetak
1xHeaderportCOM
1 x Header Intrusi Chassis
1xHeaderTPM
- 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
2xKonektor kipas chassis (1 x 4-pin, 1 x 3-pin)
1 x Konektor kipas daya (3-pin)
1xKonektor daya ATX 24 pin
1 x Konektor daya 12V 8 pin
1 x Konektor audio panel depan
1 x Konektor SPDIF Out
- 2 x Header USB 2.0 (mendukung 4 port USB 2.0)
1 x Header USB 3.0 (mendukung 2 port USB 3.0)

Fitur BIOS

• 64Mb AMI UEFI Legal BIOS dengan dukungan GUI Multibahasa
  ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
  Dukugan SMBIOS 2.3.1
  Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V

Dukungan CD

• Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer, Intel Extreme Tuning Utility (IXTU)

Perangkat

Sensor Suhu CPU/Chassis
Takometer CPU/Chassis/Kipas Daya
- Kipas Hening CPU/Chassis (Memungkinkan Penyesuan Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
- Kontrol Multikepepatan Kipas CPU/Chassis
- Deteksi CASE OPEN

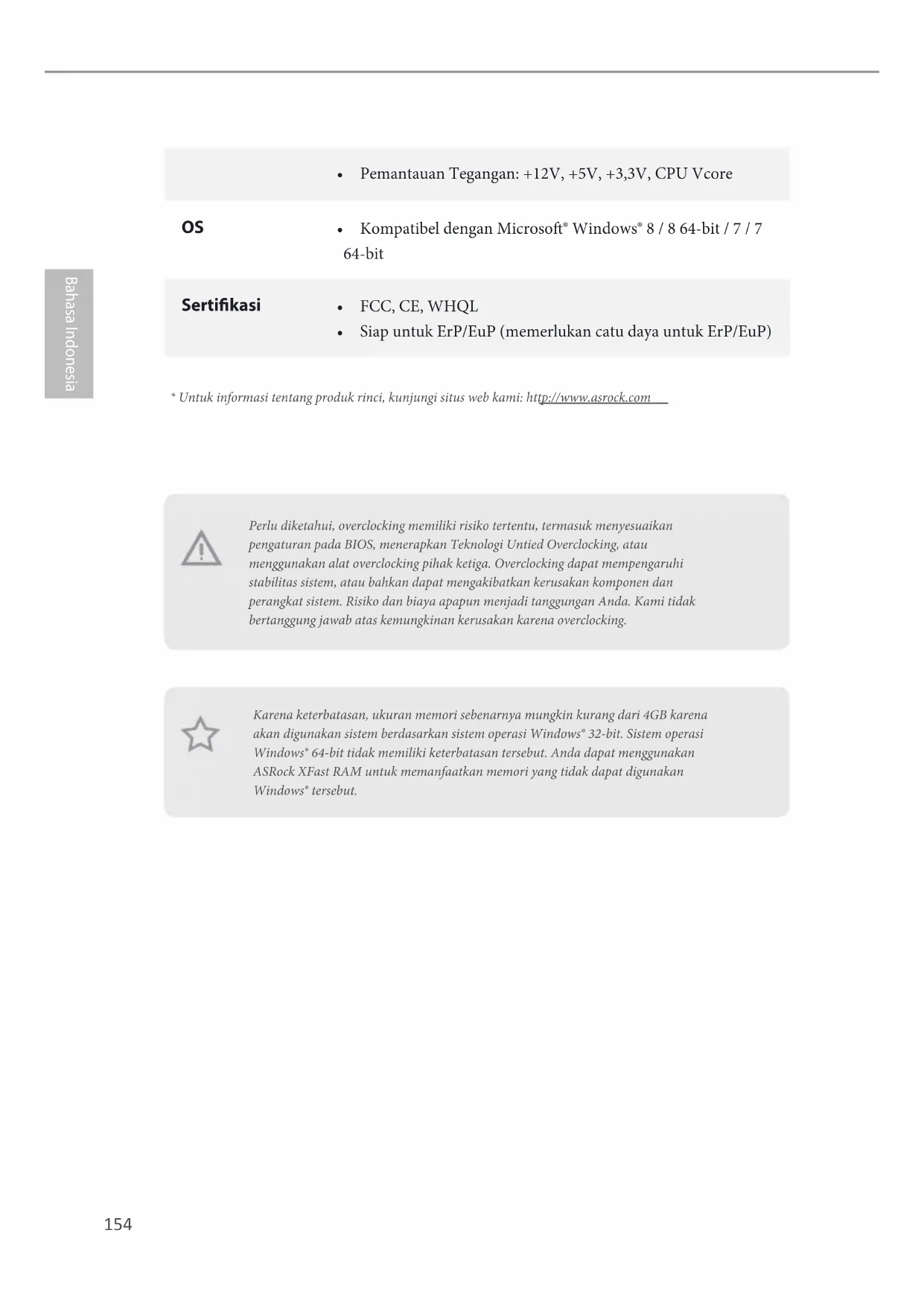

• Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore

os

• Kompatibel dengan Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit

Sertifikasi

FCC,CE,WHQL
- Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)

• Untuk informasi tersebut produit rinci, kunjungsitius web kami: http://www.asrock.com

Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, mencapkan Teknologi Untied Overclocking, ata seksungakan atas overclocking pihak ketiga. Overclocking dapat mendpengaruhi stabilitasystem, oleh bahkan kepada mengakibatkan kerusakan komponen dan perangkatsystem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas pemungkan kerusakan karena overclocking.

Karena keterbatasan, ukuran memori seinenarnya mungkin kurang dari 4GB karena akan digunakan systemd berdasarkan systemd operasi Windows 32-bit. Sistem operasi Windows 64-bit tidak memiliki keterbatasan tersebut. Anda dapat mencŋungan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.

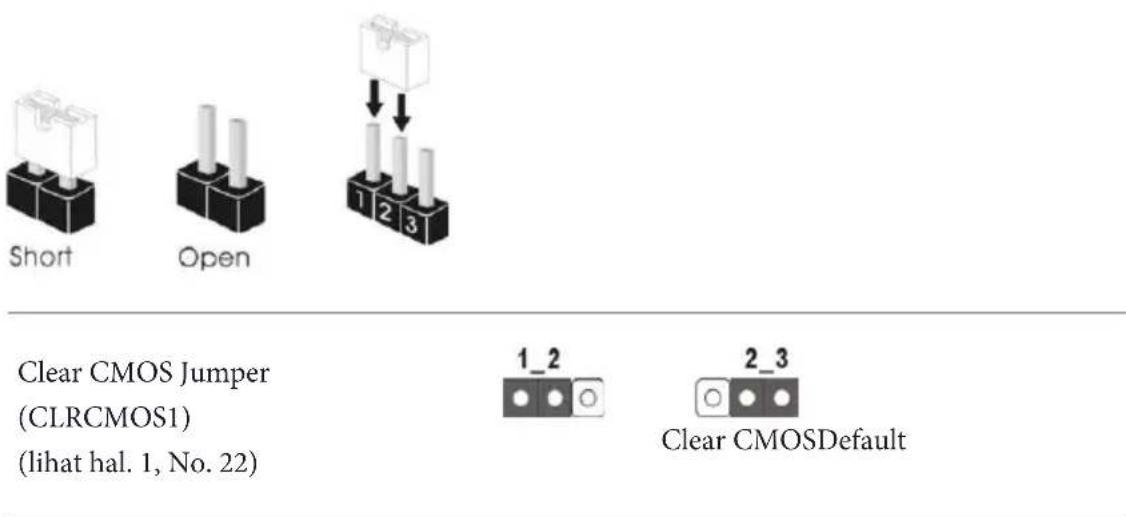

1.3 Konfigurasi Jumper

Gambar menunjukkan cara menconfigurasi jumper. Bila penutup jumper dileetakkan pada pin, make jumper akan "Pendek". Jika tidak ada penutup jumper yang dileetakkan pada pin, make jumper akan "Terbuka". Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper dileetakkan pada 2 pin tersebut.

CLRCMOS1 memungkikan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mencatur ulang parameter systemd ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah mencunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tersebut setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS tersebut sebelum siemens meng-update BIOS, boot up dulu systemd, lalu matikan sebelum seksifikation tindakan clear-Cmos. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan oleh jika baterai CMOS dikeluarkan.

Jika Anda mengosongkan CMOS,.make rangka terbuka mungkin akan terdeteksi. Atur pilihan "Clear Status"BIOS untuk mengosongkan data status intrusi chassis sebelumnya.

1.4 Header dan Konektor Onboard

Sambungkan switch daya,
atur ulang indicator status
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat menc konfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indicator status daya pada panel depan chassis. LED akan menjalaba system sedang beroperasi. LED akan terus berkedip bila system dalam kondisi tidur S1/S3. LED akan mati bila system dalam kondisi tidur S4 oleh mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan mencapa bila hard drive sedang membraca kepada menulis data.

Desain panel depan dapat berbebda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker,Dll. Bila说我yangkulan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

Konektor Serial ATA3

(SATA_0_1:

lihathal.1,No.11)

(SATA_2_3:

lihathal.1,No.10)

(SATA_4_5:

lihathal.1,No.9)

Keenam konektor SATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data tingga 6,0 Gb/s.

Header USB 2.0

(USB6_79-pin)

(lihathal.1,No.17)

(USB8_9 9-pin)

(lihathal.1,No.16)

Selain dual port USB 2.0 pada panel I/O, terdapat dual header pada motherboard ini. Masing-masing header USB 2.0 dapat mendukung dual port.

Header USB 3.0

(USB10_11 19-pin)

(lihat hal. 1, No. 8)

Selain empat port USB 3.0 pada panel I/O, terdapat率达到 100% in the same port.

Header Audio Panel
Depan

(HD AUDIO1 9-pin)

(lihat hal. 1, No. 23)

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definis Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstalSYSTEM.
2. Jika Andaethingan panel audio AC'97, pasang ke header audio panel depan情况进行 melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RETnya untuk panel audio HD. Anda tidak perlu menuyangkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Panel kontrol Realtek, lalu sesuaikan "Volume Perekaman".

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 13)	DUMMY SPEAKER 1 +5V DUMMY	Sambungkan speaker chassis ke header ini.
Konektor SPDIF Out (SPDIF_OUT1 2-pin) (lihat hal. 1, No. 24)	GNC SPDIFOUT	Sambungkan konektor SPDIF_OUT kartu VGA HDMI ke header ini menggunakan kabel.
Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 15)	CHA_FAN_SPEED GND +12V FAN_SPEED_CONKOI	Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.
(CHA_FAN2 3-pin) (lihat hal. 1, No. 25)	GND +12V CHA_TAN_speed
(PWR_FAN1 3-pin) (lihat hal. 1, No. 1)	+12V GND PWR_FAN_SPEED

Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal. 1, No. 3)

(CPU_FAN2 3-pin) (lihat hal. 1, No. 2)

Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika Anda berencana untuk menuyangkungan kipas CPU 3-Pin, sambungkan ke Pin 1-3.

Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal. 1, No. 7)

Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menc gunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.

Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal. 1, No. 4)

Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menc gunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.

Header Modul
Inframerah
(IR1 5-pin)
(lihat hal. 1, No. 14)

Header ini mendukung modul transmisinirnkabel opsional dan menerima modul inframerah.

Header Port Seri (COM1 9-pin) (lihat hal. 1, No. 21)

Header COM1 ini mendukung modul port seri.

Header Intrusi Chassis (CI1 2-pin) (lihat hal. 1, No. 19)

Motherboard ini
mendukung fitur deteksi
CASE OPEN yang
mendeteksi jika dalam
chassis telah dilepas. Fitur ini memerlukan chassis
dengan desain deteksi
intrusi chassis.

Header TPM (TPMS1 17-pin) (lihat hal. 1, No. 18)

Konektor ini mendukung系統 TPM (Trusted Platform Module), yang dapat menujimpan kode kunci,sertifikat digital, sandi,dan data secara aman. Sistem TPM juga membrantu mencakatkan keamanan jaringan, melindungi identitas digital,dan memastikan integritas platform.

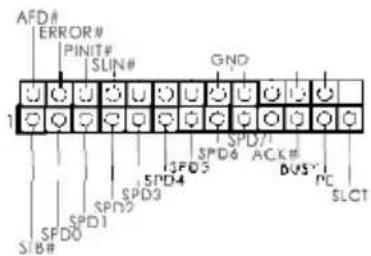

Header Port Cetak (LPT1 25-pin) (lihat hal. 1, No. 20)

Ini sudah interfacenuk kabel port cetak yang memungkinkansambungan perangkat printer secara nyaman.
