MANUALE UTENTE Z87M Pro4 ASROCK

Grazie per aver acquistato la scheda madre Z87M Pro4 ASRock, una scheda madre affidavitable prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La scheda madre offre eccelleni prestazioni con un design robusto che si adatta all'impegnò di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedadamre e del software BIOS possono essere aggiornate, il contentuto di questa documentazione sare soggetto a variazioni sulla preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sare disponibile sul site Web di ASRock senza ulteriori preavviso. Per il supporto tecnico correlato a但这a schedadamre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. E possible trovare l'elenco di schede VGA più recenti e di supporto di CPU ancche sul site Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre Z87M Pro4 ASRock (fattore di forma Micro ATX)
• Guida rapida di installmente Z87M Pro4 ASRock
  CD di supporto Z87M Pro4 ASRock
  2x cavi dati Serial ATA (SATA) (opzionali)
  1x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	·Fattore di forma Micro ATX ·Design di condensatore solido
CPU	·Supporta Intel® Core i7 / i5 / i3 di 4a generatione / Xeon® / Pentium® / Celeron® in LGA1150 Package ·Design Digi Power ·4 Power Phase Design ·Supporta la technologia Intel® Turbo Boost 2.0 ·Supporta Intel® K-Series unlocked CPU
Chipset	·Intel® Z87
Memoria	·Tecnologia con memoria DDR3 a doppio canale ·4 x slot DIMM DDR3 ·Supporta memoria DDR3 2800+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 non ECC,enza buffer ·Capacità max. della memoria di sistema: 32GB (si veda la sezione ATTENZIONE) ·Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espansione	·1 x PCI Express 3.0 x16 slot (PCIE1: modalità x16) ·1 x PCI Express 2.0 x16 slot (PCIE2: modalità x4) ·2 x slot PCI ·Supporta AMD Quad CrossFire™ e CrossFireX™
Grafica	·La videografica integrata della schedà video HD Intel® e le uscite VGA possono essere supportate soltanto con processorsi con GPU integrata. ·Supporta la videografica integrata della schedà video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600 ·Pixel Shader 5.0, DirectX 11.1 ·Memoria condivisa max. 1792 MB ·Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI
	Supporta il trio monitor Supporta la Tecnologia HDMI con una risoluzione max. fine a 1920 x 1200 a 60 Hz Supporta DVI-D con una risoluzione max. fine a 1920 x 1200 a 60 Hz Supporta D-Sub con una risoluzione max. fine a 1920 x 1200 a 60 Hz Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI) Supporta la funzione HDCP con porte DVI-D e HDMI Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892) Supporto audio Blu-ray Premium
LAN	LAN Gigabit 10/100/1000 Mb/s Giga PHY Intel® I217V Supporta la Tecnologia Intel® Remote Wake Supporta Wake-On-LAN Supporta Energy Efficient Ethernet 802.3az Supporta PXE
I/O pannello posteriore	1 x porta tastiera PS/2 1 x porta D-Sub 1 x porta DVI-D 1 x porta HDMI 1 x porta uscita SPDIF ottico 2 x porta USB 2.0 4 x porta USB 3.0 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) Jack audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono

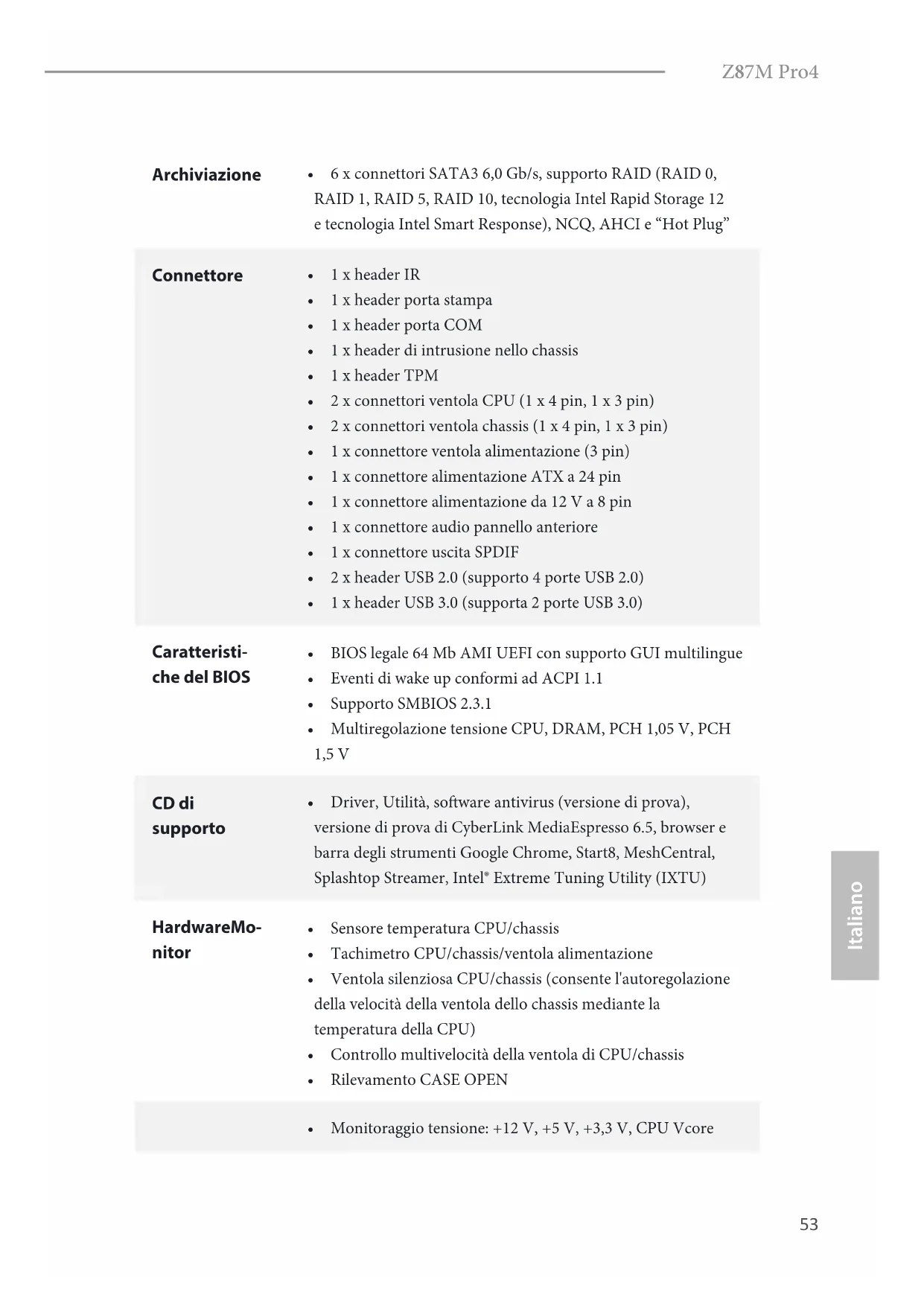

Archivazione

1xheaderIR
1xheaderportastampa
1xheaderportacom
1xheader di intrusione dello chassis
1x header TPM
- 2x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
- 2x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)
1x connettore ventola alimentazione (3 pin)
1x connettore alimentazione ATX a 24 pin
1x connettore alimentazione da 12 V a 8 pin
1x connettore audio pannello anteriore
1x connettore uscita SPDIF
- 2x header USB 2.0 (supporto 4 porte USB 2.0)
1x header USB 3.0 (supporta 2 porte USB 3.0)

Caratteristi- che del BIOS

BIOSlegale 64 Mb AMI UEFI con supporto GUI multilingue
Eventi di wake up conformi ad ACPI 1.1
Supporto SMBIOS 2.3.1
- Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V

CD di supporto

• Driver, Utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer, Intel Extreme Tuning Utility (IXTU)

HardwareMonitor

• Sensore temperatura CPU/chassis
• Tachimetro CPU/chassis/ventola alimentazione
• Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperature della CPU)
• Controllo multivelocità della ventola di CPU/chassis
  Rilevamento CASE OPEN
• Monitoraggio tension: +12 V, +5 V, +3,3 V, CPU Vcore

so

• Microsoft® Windows® 8/8 a 64-bit/7/conform e a 7 a 64-bit

Certificazioni

FCC,CE,WHQL
ErP/EuP Ready (e necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagliate sul prodotto, visitare il nostro site Web: http://www.asrock.com

Prestare attentione al potenziale rischio previsto nella pratica di overclocking, inclua la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking cui po Understandare la stabilità delsystemo o perfino provocare danni ai componenti e ai dispositivi del systeme. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^ a 32 bit. I sistemi operativi Windows ^ a 64 bit non possiedono tali limitazioni. É possible utilizzato la RAM XFast di ASRock per utilizzato la memoria che Windows ^* non può utilizzato.

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪在一 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1, n. 22)

Azzerare la CMOSpredefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS durante l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzerà la CMOS, PODISSERE rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registrar del precedente stato di intrusione dello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla schedà NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla schedà madre.

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag.1, n.12)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su quello header secondo la segunte assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruptore alimentazione): collagenare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. è possibile configurare il modo in cui spagnere il sistema utilizzato l'interruttore dell'alimentazione.

RESET (interruptore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad esquire un normale riavvio.

PLED (LED alimentazione del sistema): collagenare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nelle stato di suspensione S1/S3. Il LED è spento quando il sistema si trova nelle stato di suspensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido): collagenare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può essere compiata a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettori Serial ATA3

(SATA_0_1:

vedere pag.1, n. 11)

(SATA_2_3:

vedere pag.1, n. 10)

(SATA_4_5:

vedere pag. 1, n. 9)

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità ditrasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB6_7 a 9 pin)

(vedere pag. 1, n. 17)

(USB8_9 a 9 pin)

(vedere pag. 1, n. 16)

Oltre alle due porte USB 2.0 sul pannello I/O, su questa scheda madre visono due header. Ciascun header USB 2.0 puo supportare due porte.

Header USB 3.0

(USB10_11 a 19 pin)

(vedere pag. 1, n. 8)

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciacun header USB 3.0 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 23)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.Seguire le istruzioni presenti nel loro manuale e nel manuale dello chassis per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguito le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis

(SPEAKER1 a 4 pin)

(vedere pag. 1, n. 13)

DUMMY SPEAKER

Collegare l'altoparlante dello chassis a quello header.

Connettore uscita SPDIF (SPDIF_OUT1 a 2 pin) (vedere pag. 1, n. 24)

Collegare il connettore SPDIF_OUT di una scheduled VGA HDMI a quello header con un cavo.

Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 15)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 25)

(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 1)

Connettoridellaventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag.1,n.3)

(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Perutilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1, n. 14)

Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 21)

Questo header COM1
supporta un modulo di porta serial.

Header di intrusione dello chassis (CI1 a 2 pin) (vedere pag. 1, n. 19)

Questa scheda madre
supporta la funzionalità di rilevamento CASE OPEN
che rileva se il coperchio
dello chassis è stato rimioso. Questa funzione richiede uno chassis
con caratteristiche di rilevamento di intrusionenello chassis.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 18)

Questo connettore
supporta ilsystema
Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un
sistema TPM permette
anche di potenziare la sicurezza della rete, di
proteggere identità digitali e di garantire l'integrità della piattaforma.

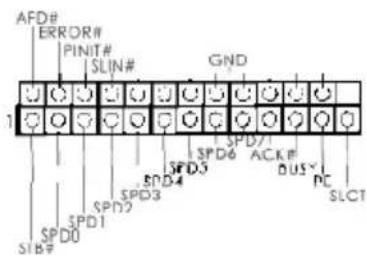

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 20)

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
