Ürün Türü	Elektrikli solenoid valf kontrolü için programlayıcı
Marka	HOZELOCK
Model	SENSOR, 1 YOLLU - 2212
Güç Kaynağı	2 adet AA (LR6) 1,5 V alkalin pil
Pil Ömrü	8 aya kadar (günde 2 döngü)
Çalışma Basıncı	0,1 – 10 bar
Çalışma Sıcaklığı	0 °C ile 55 °C arası
Maks. Su Sıcaklığı	30 °C
Maks. Sulama Döngüsü	Günde 2
Programlanabilir Sulama Süreleri	2, 5, 10, 20, 30 veya 60 dakika
Entegre Sensör	Gün doğumu/gün batımında tetikleme için ışık sensörü
Manuel Sulama Fonksiyonu	Evet, "Şimdi Sula" düğmesi ile
Sulama İptali	Evet, durdurma düğmesi ile
Bir Saat Geciktirme	İki programlayıcının senkronizasyonu için mümkün
Durum Göstergesi	Yeşil LED (pil seviyesi iyi) veya kırmızı (pil zayıf veya arıza modu)
Arıza Önleme Modu	Evet: piller çok zayıfsa sulamayı keser
Koruma Sınıfı	IP44 (dış mekan kullanımı)
Bağlantı	G½, G¾ ve G1 adaptörleri dahildir
Bakım	Pilleri her sezon değiştirin; kışın boşaltın ve iç mekanda saklayın
Donma dışı kullanım	Negatif sıcaklıklar için uygun değildir

Sık sorulan sorular - SENSOR, 1 VOIES - 2212 HOZELOCK

Hangi tip piller kullanılmalı?

Yalnızca AA (LR6) 1,5 V alkalin piller kullanın. Şarj edilebilir piller önerilmez.

Piller nasıl takılır?

Ön paneli tırtıklı kısmından çekerek çıkarın, kutuplara dikkat ederek 2 adet AA pil takın, ardından paneli geri takın.

LED göstergesi neden kırmızı yanıp sönüyor?

Kırmızı yanıp sönme, pillerin zayıf olduğunu ve arızayı önlemek için değiştirilmesi gerektiğini belirtir.

Sulama süresi nasıl ayarlanır?

Ayar düğmesini çevirerek 2, 5, 10, 20, 30 veya 60 dakika arasından bir süre seçin.

Programlayıcı gün batımında etkinleşmiyor, neden?

Kontrol cihazı 24 saatlik senkronizasyon döneminde olabilir. Tam bir gün ışığı döngüsü bekleyin.

İlk senkronizasyon sırasında manuel sulama yapabilir miyim?

Evet, 6 saatlik kilitlenme süresi boyunca «Şimdi Sula» düğmesini kullanabilirsiniz.

Dış aydınlatmaların sulamayı tetiklemesi nasıl önlenir?

Programlayıcıyı güvenlik lambaları gibi parlak ışık kaynaklarından uzak tutun. Sensörü bu ışıklardan uzağa yönlendirin.

Don durumunda ne yapılmalı?

Programlayıcıdaki suyu tamamen boşaltın ve hasarı önlemek için kışın iç mekanda saklayın.

Bir saat geciktirme nasıl kullanılır?

Verilen geciktirme tapasını pillerin altındaki yere takın. Bu, sulamayı bir saat geciktirir, iki programlayıcı kullanıyorsanız kullanışlıdır.

Su akışı zayıf, ne kontrol edilmeli?

Musluğun tamamen açık olduğunu ve hortumun bükülmüş veya tıkanmış olmadığını kontrol edin.

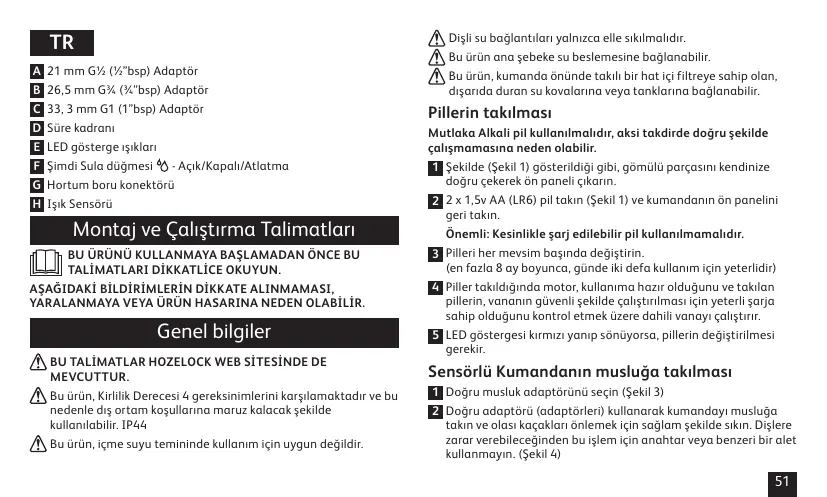

KULLANIM KILAVUZU SENSOR, 1 VOIES - 2212 HOZELOCK

Montaj ve Çalıstirma Talimatlari

BU URUNU KULLANMAYABASLAMADAN ONCBEU TALIMARLI DIKKATLIC6 OKUYUN.

AŞAGIDAKI BILDIRIMLERİN DIIKATE ALINMAMASI, YARALANMAYANA VEYA URU'HASARINA NEDEN OLABİLİR.

Genel bilgiler

BU TALIMATLAR HOZELOCK WEB SITESINDE DE MEVCUTTUR.

Bu urun, Kirlilik Derecesi 4 gereksinimerlini karsilamaktadir ve bu nedenle dis ortam kosullanna maruz kalacak sekilde kullanlabilir. IP44

Bu urun, icme suyu temininde kullanim icin uygun degildir.

Disli su baglantilar yalnizca elle sikmaladir.
A Bu urun ana sebeke su beslesmesine baglanabilir.
Bu urun, kumanda onunde takil bir hat ici filtreye sahip alan, disarida duran su kovalarina veya tanklarina baglanabilir.

Pillerin takilmasi

Mutlaka Alkali pil kanlani malidir, aksi takdirde dokru sekilde calismamasina neden olabitir.

1 Šekilde (Sekil 1) österildīgi gibi, gōmūlā parcasīn kendinze doğru Čekerek öpände pícärin.
2 2x1,5v AA (LR6) pil takin (Sekil 1) ve kumandanin on panelini geri takin. Önemli: Kesinlikle Şar edilebilir pil kulanilmamaldir.
3 Pilleri her mevm basinda degistirin. (en fazla 8 ay boyunca, gunde iki defa kullanim icin yeterlidir)
4 Piller takildigindo mater, kullanima hazir olduguno vete talikan pillerin, vananin guneli sekilde calistirilmasi iqen yeterli sarja sahip olduguno kontr etmek uzere dahili vanayi calistirir.
5 LED goftergesi kirmizi yanip sönüorsa, piller degistirilmesi gerekir.

Sensörlü Kumandanin musluğa takilması

1 Doğru musluk adaptorünü seksin (Sekil 3)
2 Doğru adaptörü (adaptörleri) kullanar kumandayi musluğa takın ve olasıkıçaklari onlemeç ilesin saglam sekilde seksin. Dislere zarar verebineceşünden bu ilşem ilenin anahtar veya benzeri bir alet kullanmayin.(Şekil 4)

3 Musluğu�能。

Sensörlü Kumandanin kurulumu - otomatik sulama

GunDogumuveGunbatimubuharlaşmaninveyaprakyanmasinin onlenmesicin bahcse sulamasi cin en uygunzamdir. Gunisi sensoru, sulama programini degijsen gun dogumu ve gun batimi saatlerine gore otomatik olarak ayarlar.

Bulutlu veya kapal sabah ve akşamlarda sulama saatlerinde bir miktar gecikme olabilir, ancak bu gecikmeler bahçeniz üzerinde olumsuz etkileri neden olmayacak kadar onemsidir.

1 Kontrol kadraniç veirierek isaretli 3 bolum, yani GünDOGumu (gunde bir defa), Gün batimi (gunde bir defa) veya GünDOGumu ve Gün batimi (gunde iki defa)arasindan sejm yapin. (Bkz. Sekil 5)
2 Istediginzulamsuuresini2,5,10,20,30veya60dakika arasindan segin.

Sensörlü Kumandanin kapali konuma getirilmesi

Kumandanin otomatik olarak acik konumaGPCmesini istemiyorsanz, doner kadrani "KAPALI" konuma getirin. Düğmeyi bahçenizni manicol olarak sulamak icin de kullaanabilirsiniz.

Basilicnsenkronizasyon suresi

Yeni piller taktriginzda, sisteminizi kurarken kumandanin sulama yapasini engellemek icin 6 saatlik bir kilitleme suresi bulunar. 24 saatlik GUN doğumu ve Gun batimi dongusünunArkasanindan kumanda, degisten isik seviyelerilyen sekronize hale gelir. 6 saatlik kilitleme suresinde dugmeyi kannarahbçenizi manuel olarak

sulayabilirsiniz.

Sensörlü Kumandanin disariya yerleştilmesi

Sulama kumandasin disarida kullanima uygun olmasi onemdiril.
Kontrol panelin doğruş, geleç azilabilek ügänlik isiklarina veya diger parlak isiklara cevirmeyin, aktı takdirde kay;tısk seviyelerini etikileyebilir ve kumandasin yanlış zamanda acilmasina neden olalbir.

Ideal oderak, kumandani 1sik seviyesinin gun boyunca dusuk kaldi, yogun sekilde golgek kalan geçis alanlarna veya binalar inarkasina kurmamanan 0eneririz. Kumandani 1garajlar veyagolgelikler vb. gib yapilar ijine yerlestirmyei, aktik taddirdeogrsekilde calisabilmesi icin gerekliDOGALGINIGI alamayibilr.

Kumanda doğrudan bir bahçeme musluğu altna yerleştiirilecek sekilde tasarlanmistir. Kumadayı yan yerleşirmeyin vya ürunden seksakayğmur salarini engelleyecse sekilde konumlndirmayn.

1 saat gecikme (2 adet Sensorlu Kumanda birlikte kullanildiğnda)

İki adet Sensorlū Kumanda takilirsa, iki cihaz eş zamanlı olarak örnegün sprinklerıçın ile:içan kullunlirken,basınç kaybınin olnlemesi içın baslangıç,sürelerini kademelendirebilirsiniz.

Kontrol panelin araksinda, saklama konumunda bulanan gecikme tapasini cikarim (Sekil 2) ve tapayi paliert inaltindere yerinakin.

Tapa takiyyken bir saatlik gekicme suresi, tum otomatik sulama islemlerne uygulanakacir. Bu bir saatlik gekicme sresinin uzunlu geğistirilemez.

Manuel calistirma (simi d sula)

Istediqiniz zaman duigmeye bir defa basarak sulama kumandasini aqik konuma getirebilirisiniz. Istediqiniz zaman kapali konuma getirmek icin tekrar basin.

Not: Pil ommunun konumasi içın, sulama kumandashi bir dokika,...inde n ezafla 3 defa açık ve kapal konuma getirilebilir.

Otomatik bir sulama ilemini)nasiliptal edebilirim?

duğmesi ayni zamanda, devam etmekte olanbir otomatik sulama ileminin iptal edilmesi icin manuel atlatma duğmesi olarak da kullanilabilir. Program arirdan devam edecektir.

Pil seviyesi kontrolü

Istediqiniz zaman pillerin durumunu kontrl etmek icin Simdi Sula dugmesini basili tutan.

YESIL PILSEVIYESI YI

KIRMIZI = PJI SEVIYESI DUSUK, PILLERI KISA SÜRE IÇINDE DEGIŞİRIN

Ariza onleme modu

Dahili bir güvenlik özelliği, vana qaqken pil seviyelerinin kumandanin calismasina engel olak sekilde Düstgün aliglar ve boylece su sariyatini onler. Güvenlik modu, pilar degistirilene kadad kumandanin acilmasiin engeller. LED ögsterge isigi, oriza onleme modu etkin durumdayken kirmizi yanip söner. Şimdi Sula ilelevi de pilar degistirilene kadat calismaz.

Bu urun, sifiran altindiaki scakliklarda (donna scakliklarinda) kullanim icin tasarlanmamstir. Ks aylarinda kalan suyu

zamanlayicinizdan tahiye din ve zamanlayiciyi bir sonraki sulsa孕期una kadap kalbir yerde muhafaza edin.

Sorun Giderme

Sorun	Olası nedeni	Çozümü
Vana aciliyor, ancakHCIŞ gelmiyor.	Bahçeme musluğukapalırdır.	Musluğu yüzın.
	Hortumbükülm,DBRTveyaengelleniyordur.	Hortumu yüzın/engeli kaldırın.
Düzmeyebasilmasa ragmenvana acilmiyor.	Piller yanlıştr veyabitmistr.	Pil tipini kontrledin ve/veya pilleri yanileriyledeğistirir.
Düzmeyebasildigianda lsıkyanıyor, ancak vanaacilmiyor.	1 dokalık kilitlemesüresi devreigyirmistr.	Üç dokika bekleyinve tekrar deneyin.
Kumanda.Doğruayarlanmasina ragmen Günbatimndaçalımsyor.	Kumanda senkronizasyon yüznek bilyordur.	24sat bekleyin ve tekrar kontrl edin.
Sorun	Olasi nedeni	Çüzümü
Kumanda,DMIŞ,isiklar yundiğindo etkinleşiyor.	DIs,isiklar)...kukvetlidir.	Kumandayi,...ik kaynaklarindan uz)...a,...yin ve,...ya,...ba,...ka,...yöne,...çevirin.

Teknik Veriler
Çalıkına Basinci	0,1 – 10 Bar
Çalıkına Sıçakkı	0 - 55°C
Maks. Su Sıçakkı	30°C
Piltipsi	2x 1,5V AA (LR6)Alkali Piller
Ortalama Pil Süresi	8 ay boyuncu günde iki defa kullanıüncü
Sulama Döngüleri	Günde en fazla 2x sulamadöngüsu
Sulama Süreleri	2, 5, 10, 20, 30 veya 60 dakika
