Ürün Tipi	Ankastre Elektrikli Fırın
Marka	Electrolux
Model	EOA5220AOR
Cihaz Boyutları (Y x G x D)	594 x 595 x 569 mm
Ankastre Boyutları (Y x G x D)	590 x 560 x 550 mm
Kapı Açıkken Derinlik	1022 mm
Ağırlık	30.2 kg
Hacim	72 L
Güç	220-240 V, 50-60 Hz
Toplam Güç (maks)	3 680 W
Enerji Verimliliği Sınıfı	A
Enerji Tüketimi (geleneksel)	0,95 kWh/döngü
Enerji Tüketimi (fanlı)	0,81 kWh/döngü
Enerji Verimlilik Endeksi	95,3
Pişirme Modları	Fanlı, Nemli Fanlı, Alt/Üst Isıtma, Izgara, Hızlı Izgara, Turbo Izgara, Pizza Fonksiyonu, Alt Pişirme, Fırın Aydınlatması
Izgara Seviyeleri	5
Dahil Aksesuarlar	Metal Izgara, Pişirme Tepsisi, Fırın Tepsisi, Teleskopik Raylar
Bölme Sayısı	1
Isı Kaynağı	Elektrik
Kapı Tipi	Geleneksel açılımlı kapı, çıkarılabilir iç cam
Temizlik	Katalitik (katalitik paneller) ve manuel
Güvenlik	Güvenlik termostatı, kapı kilitleme düzeni, çocuk kilidi (açıkça belirtilmemiş ancak muhtemel)
Onarılabilirlik	Yedek parçalar mevcut, ampul erişilebilir
Garanti	Belirtilmemiş, standart Electrolux

Sık sorulan sorular - EOA5220AOR - EOA5220AOR ELECTROLUX

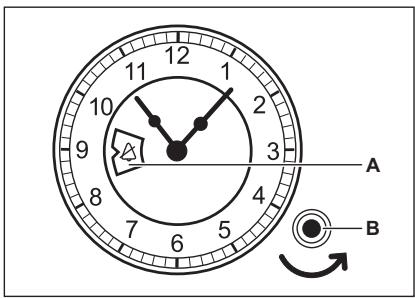

Fırının saati nasıl ayarlanır?

Saati ayarlamak için ayar düğmesini itin ve sola çevirin. Düğmenin başlangıç konumuna dönmesine izin verin veya yavaşça geri çevirin. Sağa çevirmeyin.

Nemli fanlı fonksiyonu nasıl kullanılır?

Bu fonksiyon enerji tasarrufu sağlar. Küçük ekmekler veya sebzeler gibi yiyecekleri pişirmek için kullanın. Sıcaklık ayarlanandan farklı olabilir. Ayarlar için pişirme tablosuna bakın.

Katalitik paneller nasıl temizlenir?

Fırını uygun fonksiyonda 250 °C'ye ayarlayın ve 1 saat çalıştırın. Soğuduktan sonra boşluğu nemli yumuşak bir bezle silin. Katalitik emayeyi deterjanlarla temizlemeyin.

Fırın ampulü nasıl değiştirilir?

Fırını kapatın ve fişini çekin. Boşluğun tabanına bir bez koyun. Cam difüzörü çıkarmak için çevirin. Ampulü 300 °C dayanıklı (halojen) bir ampulle değiştirin. Difüzörü geri takın.

Hangi pişirme modları mevcuttur?

Modlar: Fanlı, Nemli Fanlı, Alt/Üst Isıtma, Izgara, Hızlı Izgara, Turbo Izgara, Pizza Fonksiyonu, Alt Pişirme, Fırın Aydınlatması.

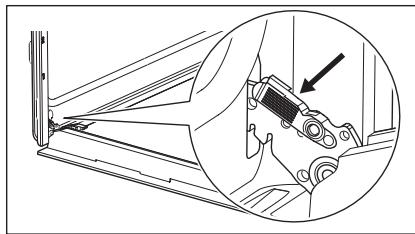

Temizlik için fırın kapağı nasıl sökülür?

Kapıyı tamamen açın, mandalları tıklayana kadar kaldırın, yarıya kadar kapatın ve kapıyı çıkarmak için kaldırın. Contayı ve ardından cam paneli çıkarın. Sabunlu suyla temizleyin, bulaşık makinesinde yıkamayın.

Bu fırının enerji tüketimi nedir?

Geleneksel modda: 0,95 kWh/döngü. Fanlı modda: 0,81 kWh/döngü. Enerji sınıfı A.

Pişirme bitişi nasıl programlanır?

Fonksiyonu ve sıcaklığı seçin. Ayar düğmesini istediğiniz durma saatine (maks 180 dk) kadar sola çevirin. Fırın kapanır ve bir sesli sinyal duyulur.

Bu fırında teleskopik rayları kullanabilir miyim?

Evet, teleskopik raylar aksesuar olarak dahildir. Yağlamayın. Kapıyı kapatmadan önce tamamen ittiğinizden emin olun.

Fırın ısınmazsa ne yapmalıyım?

Füzyon atıp atmadığını veya pişirme bitiş saatinin yanlış ayarlanıp ayarlanmadığını kontrol edin. Sorun devam ederse, yetkili bir servis merkezine başvurun.

KULLANIM KILAVUZU EOA5220AOR - EOA5220AOR ELECTROLUX

Mose ktheni celesin e cilesimeve ne drejtimin e akrepave terees.

7.3 Menyra e vendosjes: Perfundimi i gatimit

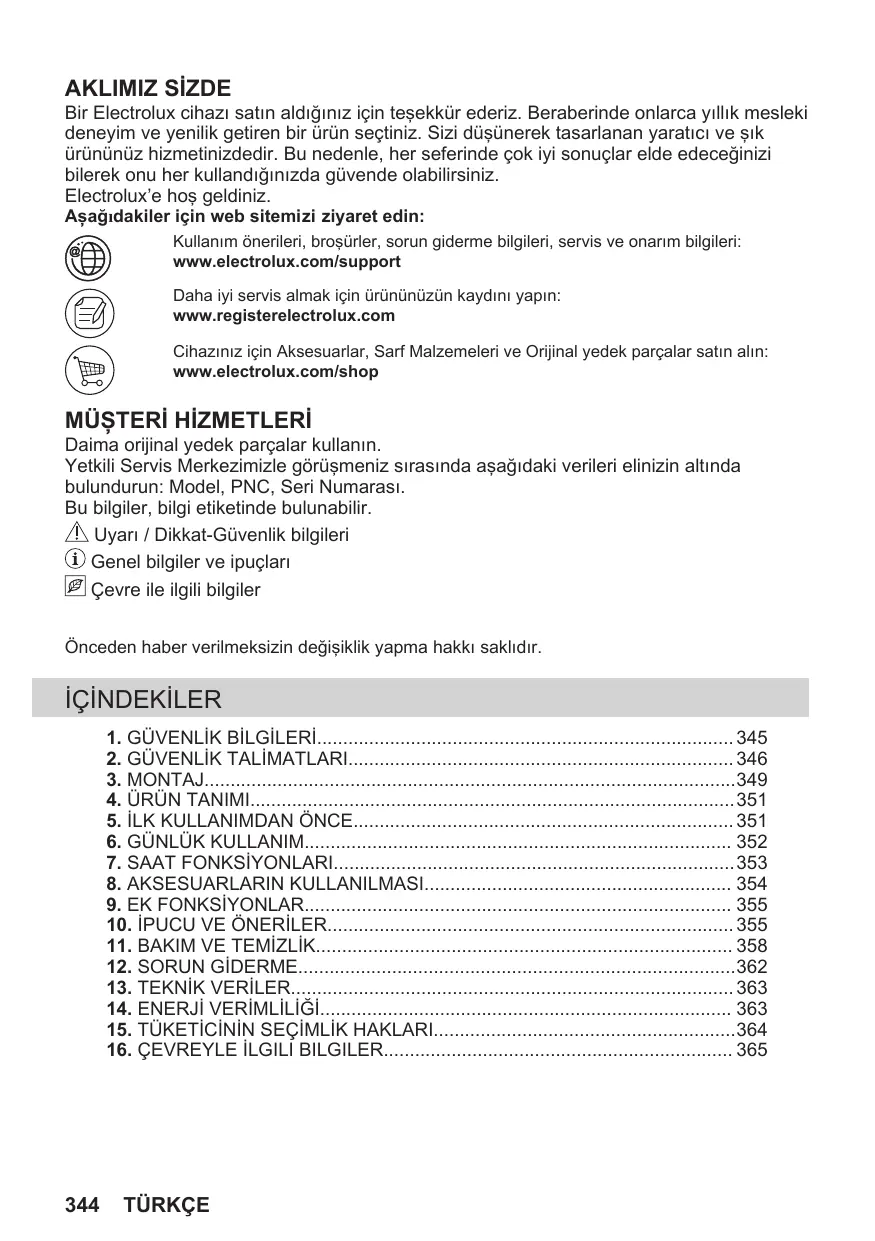

Bir Electrolux cihazi satin aldiginiz icin teşekkür ederiz. Beraberinde onlarca yllik mesleki deneyim ve yenilik getiren bir urün seçtiniz. Sizi Düşunerek tasarlanan yaratici ve Şık urününüz hizmetinizdeder. Bu nedenle, her seferinde çok iyi sonuçlar elde edeceğinizi bilerek onu her kullandiginizda güvende olabilirsiniz.

Electrolux'e hos geldiniz.

Aşaqidakiler icin web sitemizi ziyaret edin:

Kullanim onerileri, broşürler, sorun giderme bilgileri, servis ve onarim bilgileri: www.electrolux.com/support

Daha iyi servis almak icin urununuzün kaydini yapin: www.registerelectrolux.com

Cihaziniz icin Aksesuarlar, Sarf Malzemeleri ve Original yedek parçalar satin alin: www.electrolux.com/shop

MÜSTERİ HIZMETLERİ

Daima original yedek parçalar kullanin.

Yetkili Servis Merkezimizle gorusmeniz sirasinda asagidaki verileri elinizin altinda

bulundurun: Model, PNC, Seri Numarasi.

Bu bilgiler, bilgi etiketinde bulunabilir.

Uyar / Dikkat-Guvenlik bilgileri

① Genel bilgiler ve ipuçlari

Cevre ile ilgili bilgiler

Önceden haber verilmeksizin degişiklik yapma hakki sekslidir.

ICINDEKILER

1.GUVENLIK BILGILERi 345
2.GUVENLIK TALIMATLARI 346
3.MONTAJ. 349
4. URUN TANIMI 351
5.ILK KULLANIMDAN ONCE 351
6.GUNLUK KULLANIM 352
7. SAAT FONKSIIYONLARI 353
8.AKSESUARLARIN KULLANILMASI 354
9. EK FONKSiyONLAR 355
10. IPUCU VE ONERILER 355
11. BAKIM VE TEMIZLIK 358
12.SORUN GIDERME 362
13. TEKNIK VERILER 363
14. ENERJI VERIMLILIIGI 363
15.TUKETICININ SECIMLIK HAKLARI 364
16. CEVREYLE ILGILI BILGILER 365

1. GÜVENLIK BILGILERİ

Cihazın montaj ve kullanındanforces, verilen talimatlari dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu degildir. Talimatlari, ileride kullanabilmeniz icin her zaman güvenli ve kolay ULAŞilabilir bir yerde tutun.

1.1 Çocukların ve savunması郑ılılerin güvenligi

• Bu cihaz, gozetimALTHinda bulunmaları veya cihazıngüvenlşekilde kullanimi ve olusabilecek tehlikeler hakkinda bilgi verilmesi kaydyla 8 yaş ve üzeri;cocuklar ile fiziksel,duyusal veya zihinsel kapasitesithusuk yada bilgi ve deneyimi olmayan kisiler tarafindan kullanilabilir.8 yaşindan kucuk;cocuklar ve ileri duzey zihinsel ile fiziksel engellere sahip kisiler gozetimALTHinda bulunmadiklarimuddetçebu urüntek basina kullanmamalidir.
• Cihazlaoynamamalarini sekslamak icin;cocuklarin gozetim altinda bulundurulması gerekmektedir.
• Tüm ambalajlari Çocuklardan uzak tutun ve uygün ŞekildeBERTarf edin.
• UYARI: Cihaz ve erisilebilir parçaları kullanım sirasindo isinabilir. Cihaz kullanilirken ve sogurken,*cocuklari ve hayvanları cihazdan uzak tutun.
• Ocağın;cocuk emniyetsystemi varsa etkinleşirilmelidir.
• Temizlik ve kullanı tarafindan erfolgekleşirilen bakim ilemleri, gozetimALTHinda olmad(ilaki)sürece;cocuklar tarafindan erfolgekleşirilmemelidir.

1.2 Genel Güvenlik

• Bu cihaz sadece piṣirme amaçlɪdɪr.
• Bu cihaz tek bir evde kapali bir ortamda ev ici kullanim icin tasarlanmistr.
• Bu cihaz; ofislerde, otel misafir odalarinda, oda-kahvalti misafir odalarinda, Çiftlik konukevlerinde ve bu Tür

kullanimn (ortalama) ev ici kullanim seviyelerini aşmadigi diger benzer konaklama yerlerinde kullanilabilir.

• Cihazın montaji ve kablodehyigişiyalnizca kalifiye bir kişi tarafindan yapilmalidir.
• Cihazı, yerleşik yapiya kurdanan kullanmayın.
• Herhangi bir bakim isleminden once cihazin fisini prisden cekin.
• Elektrik kablosunun zarar gormesi durumunda elektrik nedeniyle bir tehlike olusmasina engel olmak icin bu kablo; üretici, Yetkili Servis veya benzer nitelikteki kalifiye bir kişi tarafindan degistirilmelidir.
• UYARI: Elektrik carpması olasiliğını ortadan kaldircmak ilen, lambayıdehyistirmeden.Once cihazı mutlaka kapayın.
• UYARI: Cihaz ve erisilebilir parçaları kullanım sirasindo—isınir. Isitma elemanlarina veya cihaz boşlugunun:yüzeyine dokunmaktan kaçının.
• Aksesuarlari veya firin kaparini Çikarirken veya yerine koyarken mutlaka firin eldiveni kullanın.
• Raf desteklerini Çıkarmak icinònce raf desteklerinin on kılıminı, sonra arka uzclarin yan duvarlardan Çekin. Raf desteklerini ilemin tersini uygulayarak takın.
• Cihazi temizlemekoggles buharli temizleyici kullanmayin.
• Cam kapiyi silmek icin sert, asindirici temizleyiciler vya keskin metal kaziyicilar kullanmayin. Bu tip malzemeler yüzeyi Çizebilir ve bunun neticesinde cam kırilabilir.

2. GÜVENLIK TALİMATLARI

2.1 Montaj

UYARI!

Cihazin montaji yalnizca kalifiye bir kisi tarafindan yapilmalidir.

• Tüm ambalajlari Çikarın.
• Hasarı bir cihazi monte etmeyin ya dapat kullanmayın.
• Cihazla birlikte verilen montaj talimatarin takip edin.

Cihazi hareket ettirdiginizde dikkatli olun, cihaz aigrdir. Her zaman koruyucu eldiven ve koruyuculu ayakkabikullanin.
Cihazi kulpundan tutarak cekmeyin.
Cihazı, kurulum gerekliklerini karşilayan Güvenli ve uygun bir yere yerlestirin.
- Diger cihazlar ve üntelerarasinda olmasi gereken minimum mesafeyi koruyun.
- Cihazı monte etmeden önce, cihaz kapağınin açilması nasa bir engel olup olmadışınti kontrol edin.

Cihaz bir elektrikli soğutma sistemi ile donatilmıştir. Elektrik,—çayın)—ile"—çalışkırmalırdır.

Kabin minimum:yükskliği (Tezgahın altindaki kabinin minimum:yükskliği)	590 (600) mm
Kabin genişiği	560 mm
Kabin derin.liği	550 (550) mm
Cihazın on yükskliği	594 mm
Cihazın arkasınin:yükskli- gi	576 mm
Cihazın on genişiği	595 mm
Cihazın arka genişiği	559 mm
Cihazın derin.liği	569 mm
Cihazın ankastre derin.liği	548 mm
Kapak açıkken derin.liği	1022 mm
Havalandirma açıkliği mini- mum boyut. Alt arka taraf- ta bulunan açıklik	560x20 mm
Şebeke besleme kablosu uzunluğu. Kablo arka taraf- ta-SAŞkışede bulunur	1500 mm
Montaj vidarı	4x25 mm

2.2 Elektrik baglantisi

UYARI!

Yangin ve elektrik carpmasi riski.

• Tüm elektrik®, baglantilari kalifiye bir elektrik teknişyenı tarafindan yapilmal,idir.
  Cihaz topraklanmalidir.
  Anma degeri plakasindaki parametrelerinin ana guc kaynaginin elektrik gucune uygun oldugundan emin olun.
• Daima dizgün takilmış, elektrik carpmasın karkıkumalbir priz kullanınüz.
• Prizçoğalticilarini ve uzatma kabllarini kullanmayin.
• Elektrik fisiine ve kablosuna zarar vermemeye ozen gosterin. Cihazın ana kablosunun degistirilmesi gerekirse, bu islem Yetkili Servis tarafindan yapilmaldir.
  Sebeke kablolarin,in, ozellikc calisirken veya kapi sicak oldugunda, cihazin

kapağına veya cihazın altindaki yuvanin yakinına temas etmesine veya yanmasın izin vermeyin.

• Akim taşiyan ve izole edilmis parçaların darbe koruması araç kullanilmaksüzincıkari lamayacad sekilde takılmaldir.
• Fisi prize sadece montaj tamamlandlktan sonra takin. Kurulumdan sonra elektrik fisine erisilebildiginden emin olun.
• Priz gezemisse fisi takmayin.
  Cihazin fisini prisden cikarmak icin elektrik kablosunu cekmeyin. Her zaman fişten tutarak cekin.
• Sadece.Doğruyalirimmalzemelerinikullan:Hatkoruyucudevre kesciler,sigortalar(yuvasindancikarilanvida tipisigortalar),toprakkacagikesicilerivekontaktorler.
• Elektrik tesisati, cihazın ana sebeke böglantınlı tum kutuplardan kesebilmenize olanak saglayan bir yalta maltzemesine sahip olmalidir. Yalıtm alzemesinin kontak açıkligın genişi en az 3 mm olmalidir.
• Bu cihazin paket iceriiginde bir elektrik fisi ve bir elektrik kablosu bulunmaktadir.

Avrupaicens montaj veya degisieme uygun kablo tipleri:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kablo bolümü icin bilgi etiketindeki toplam Güce bakın. Ayrıca tabloya da bakabilirsiniz:

Toplam.Since(W)	Kablo kesiti (mm2)
maksimum 1380	3x0.75
maksimum 2300	3x1
maksimum 3680	3x1.5

Topraklama kablosu (yeşil / sari kablo)
kahverendi faz ve mavi nötr kablolardan 2 cm\ daha uzun olmaldir.

2.3 Kullann

UYARI!

Yaralanma, yanma ve elektrik carpmasi veya patlama riski vardu.

Cihazin teknik özelliklerini kesinlikledehyigiistirmeyin.
- Havalandirma deliklerinin kapal olmadigiindan emin olun.
- Çalışır durumdayken cihazi denetimsiz birakmayın.
Her kullanimdan sonra cihazi kapayin.
Cihaz calisiyorsa cihazin kapagini acarken dikkatli olun. Sicak hava seksi olabilir.
Cihazi Islak ellere veya cihaz suyla temas ettiiginde calistirmayin.
- Açık kapağın üzerine baskı uygulamayın.
Cihazinizi bir calisma yüzeyi veya saklama yüzeyi olarak kullanmayin.
Cihazin kapağıni dikkatlice acın. Alkollü iceriklerin kullanilması alkol ve havanın karımasına neden olabilir.
- Kapağı actigünizda kivilçim veya Çiplak alevlerin cihaza temas etmemesine dikkat edin.
- Yanici veya yanici urunlerle islanan nesneleri cihazin icine, yanina veya ustune koymayin.

UYARI!

Cihazin zarar gorme riskvdir.

Emaye kaplamin zarar gormesini veya renginin solmasini onlemek ici:
- firin kabinı veya diger esyaları doitrudan cihazın alt kisteminta koymayın.
- cihazin alt boşluğuna dokrudan alüminyum folyo koymayın.
- cihaz sicakkenicone dogrudan sukoymayin.
- pişirme bitirdikten sonra nemli yemekleri ve yiyecekleri cihazın icinde tutmayın.
- aksesuarlari cikarirken veya takarken dikkatli olun.
Emaye ya da paslanmaz Çelik kılımin renginin solması cihazın performansı etkilemez.
- Nemli kekler icin derin bir kap kullanin. Meyve sulari kalici lekelere neden olabilir.
- Pişirme sirasinda cihazın kapaşi daima kapalı olmalDIR.
Cihaz bir mobilya panelinin (or. bir kapaçın) arkasına monte edilmppse, cihaz calisirken bu kapaçın kesinlikle kapal olmamasına dikkat edin. Kapali mobilya panelinin arkasinda sicaklik ve nem

olusabilir ve cihaza, muhafaza ünitesine veya zemine zarar verebilir. Cihazi kullandiktan sonra cihaz tamamen soguyana kadar mobilya panelini kapatmayin.

2.4 Bakim ve temizlik

UYARI!

Yaralanma, yangin veya cihazin zarar gorme riski sos konusudur.

• Bakim isleminden once, cihazi devre dişi birakin ve elektrik baglantisin:i kesin.
  Cihazin soguk oldugundan emin olun. Cam panellerin kirlma riski vardir.
• Hasar*gorduklerinde kapaçın cam panellerini hemen degişirin. Yetkili Servis Merkezini arayın.
  Kapiyi cihazdan cikarirken dikkatli olun. Kapi aigrdir!
• Yüzey malzemesinin bozulması onlemek,—ün cihazı)—duzeni olarak temizleyin.
  Cihazi yumusak nemli bir bezle temizleyin. Sadece notr deterjanlar kullanin. Asindirici urunler, asindirici ovma bezleri,oczuciler veya metal cisimler kullanmayin.
• Firin spreyi kullaniyorsaniz paketinde belirtilen güvenlik talimatlarini takip edin.
  Katalit emaye kismi deterjanla temizlemeyin.

2.5 Dahili isik

UYARI!

Elektrik carpmasi riski.

• Bu urünün icindeki lamba(lar) ve ayrı satlan yedek parça lambalar ile ilgili olarak: Bu lambalarin sicutlık, titresim, nem gibi ev aletlerindeki asiri fizikel kosullara dayanması ya da cihazın calisma durumu hakkında bilgi vermesi amaçlanmistr. Diğer uygulamalarda kullanilmak üzere tasarlamanmamlardır ve ev odası aydinlatması icin uygun degillerdir.
• Bu urun, enerji verimligi sinifi G akan bir isik kaynagi icerir.
• Sadece ayni özelliklerdeki lambaları kullanın.

2.6 Servis

• Cihazi onarmak,—in yetkili bir Servis Merkezine basvurun.
• Yalnizca original yedek parçalari kullanin.

2.7 Elden Cikarma

UYARI!

Yaralanma ya da boğulma riski.

• Cihazın :(nasi elden cikarilacaği hakinda bilgi almak icin yerel kurumlara iletişimeGPCIN.
  Cihazin fisini prisden cekin.
  Cihazi yakin ana elektrik kablosunun,—baglantisini kesin ve atin.
• Cocuklarin veya evcil hayvanlarin cihaza sikismasini onlemek icin kapi mandalini sikarin.

3. MONTAJ

UYARI!

Güvenlik böllumlerine bakin.

3.1 Ankastre montaj

YouTube

www.youtube.com/electrolux
www.youtube.com/aeg

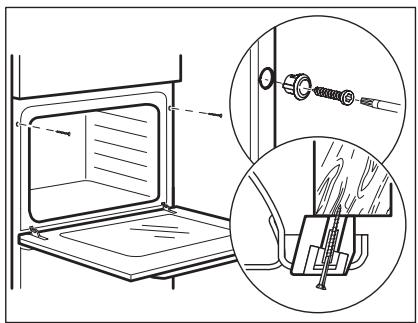

3.2 Cihazin mobilyaya sabitlenmesi

4. ÜRün TANIMI

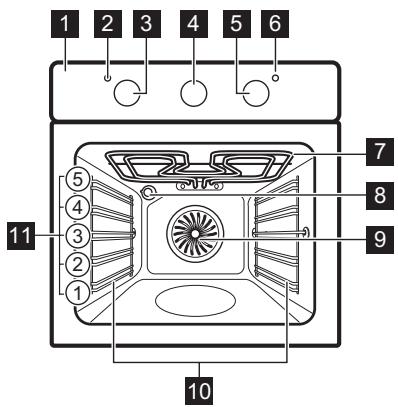

4.1 Genel bakş

4.2 Aksesuarlar

• Tel raf Pisirme kaplari, kek kalıpları, kizartmalar icin.
• Pişirme tepsisi Kekler ve bisküvilerkın.
  Tava/Piirme kabir

1 Kumanda paneli
2 Guc lambasi / sembolü
3 Isitma fonksiyonlar duğmesi
4 Analog Zamanlayici
5 Kontrol dugmesi (sicaklik icin)
6 Sicaklik goftergesi / sembolü
7 Isitma elemani
8 Lamba
9 Fan
10 Raf destegi, cikarilabilir
11 Raf konumlari

Pisirmek ve fırınlamak icin veya yaq toplama kabı olarak.

• Teleskobik ray sistemleri Teleskobik raylari kullanarak tepsi ve uzgaraları fırına daha kolay yerleşirip Çikarabilirsiniz.

5. ILK KULLANIMDAN ONCE

UYARI!

Güvenlik böümlerine bakin.

Ön isitma sirasinda firindan koku ve dumançikabilir. Odanin havalandirildigiendan emin olun.

Adim 1

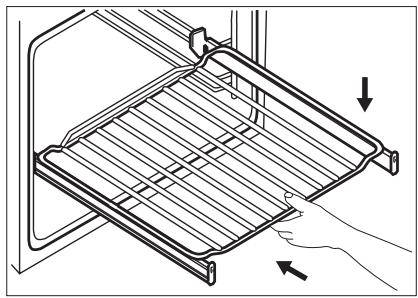

Adim 2

Firni temizleyin

Boş firni önceden isitin

1. Tüm aksesuarlari veçikarilabilir raf desteklerini fi-rindançkarin.

2. Firi nve aksesuarl yalnizca yumak deterjanli lik su ile islatlmis bir mikro fiber bez ile temizleyin.

3. Fonksiyon ici maksimum sicutlga ayarlayin: SURE: 1 sa.

4. Fonksiyon ici maksimum sicutlga ayarlayin: Sure: 15 dk
5. Fonksiyon ici maksimum sicutlga ayarlayin: SURE: 15 dk

Firini kapatin ve soğuyana kadar bekleyin. Aksesuarlar ve çikarilabilir raf desteklerini FIRINA koyun.

6. GUNLUK KULLANIM

UYARI!

Güvenlik böllumlerine bakin.

6.1 Ayarlamanin yapilişi: Isitma fonksiyonu

1. Adim Bir isitma fonksiyonu sejmek icin istma fonksiyonlari duğmesini cevirin.
2. Adim Sicakligi sejmek icin kontrl duğmesini cevirin.
3. Adm Pisirme islemi sona erdinginde, firin kapatmak icin duqmeleri kapali konuma getirin.

6.2 Pişirme fonksiyonları

Piśirme fonksi-Uygulamayonu

Kapali konum

Lamba

Sicak Hava

Firin kapalidir.

Lambayi acmak icindir.

Ayniandaucrafakadar konumunda ipirmek veyiyecekleri kurutmaksindir.

Su sure boyanca sicakligi 20- 40^ den daha duuge ayarlayin: Alt+Ust Istma.

Pisirme fonksi-yonu

Fanli Pisirme (Nemli)

Uygulama

Bu fonksiyon piṣirme sirasinda
enerji tasarrufu saglamak icin tas
saratlanmītir. Bu fonksiyun kul
landiɡinizda firin ici scaklik
ayaranan scaklɪktan farkli olabi-
lir. Istma gücu dusɪrʊlebilar. Da
ha fazla bilgi icin "Günlük Kulla-nim" böümdeki Pizza: Fanli Pi
sirme (Nemli).

Alt Isitma

Gevrek tabani kekker pisirmek ve yiyecekleri saklamak icindir.

Izgara

ince yiyecek parcalarini veyatost ekmeagini izgara yapmakicindir.

Hizli Izgara

Büyük miktarlardaki ince yiyecek parçaları veya tost ekmeşi igara yapmak icindir.

Turbo Izgara

Buyuk et parçalarini veya kemik-l kumes hayvanlarini tek bir raf konumunda firlamak icindir. Graten yapmak ve ust yüzeyi kizartmak icindir.

Pizza /

Pisirmek icin notlar kismina bakin. Yogun bir kizarmischke gevrek taban elde etmek icindir. Siakligi 230^ yearayalin.

Alt+Ust Isitma

Yiyecekleri bir rafa pişirmek ve kizartmak icindir.

6.3 Notlar: Fanl PiSiirme (Nemli)

Bu fonksiyon, enerji verimligi sinifi ve cevreci tasarim gereksinimlerine (EU 65/2014 ve EU 66/2014 uyarıncı) uymak icin kullanilmıstir. Aşaqidakiler uyarıncı testler:

IEC/EN 60350-1

Fonksiyonun aksamadan calismasi ve frinin mumkun oldugunca verimli calismasi icin

7.1 Saat zamanlayici

A. Saat ayarli penceresi
B. Ayarlar dugmesi

7.2 Ayarlamanin yapilisi: Saat

Zamanin ayarlanmasi icindir.

1. Adım	1. Adım
Saati ayarlamak icin ayarlar)düzmesine basın ve saatin tersi yondere cevirin.	Ayarlar)düzmesinin ilk konumuna)dönmesine izin verin ya da dikkatlice geri çekın.

i Ayarlar duğmesini走去 nunde cevirmeyin.

7.3 Ayarlamann yapilisi: Pişirme Bitişi

Kapanma saatini ayarlamak icindir. Ayarlayabileceginiz maksimum sure 180 dakikadir.

1. Adım	2. Adım
Pişirme fonksiyonunu ve sıçakkı增收in.	Ayarlar düzmesini, saat ayarları penceresinde收费标准i ka- panma saati:görünene kadat saatin tersi yondere cevirin.
Ayarlanan sure sola erdoğan sinyal sesi duyulur ve frın/APakanı.

Sinyali epital etmek icin ayarlar duğmesini, saat ayarlar penceresinde su gorunene kadar saatin tersi yonde ce

virin: A.

Fonksiyonu kapatmak icin ayarlar duğmesini, saat ayar-lari penceresinde 山 görunene kadar saatin tersi yonde

cevirin:

8. AKSESUARLARIN KULLANILMASI

UYARI!

Güvenlik böllumlerine bakin.

8.1 Aksesuararin yerleşirilmesi

Ust kismdaki kucuk bir girinti guvenligi artir. Bu girintiler ayni zamanda devrilmeyi onleyen

cihazlardir. Rafin etrafindaki yuksek kenar, pisirme kaplarinin raftan dusmesini engeller.

Tel raf:

Rafi, raf desteginin kalavuz cubuklarinin arasina itin ve ayaklarin asaği.Doğru baktıgindan emin olun.

Pisirme tepisi / Derin pisirme kab:

Tepsiyi, raf desteginin kilavuz cubuklarinin arasina itin.

8.2 Teleskobik raylarin kullanilmasi

Teleskobik raylari yağlamayin.

Firin kapagini kapatmadan once teleskobik raylari firininicine tam olarak yerlestirdiginizden emin olun.

Adm 1

Sag ve sol taraflardaki teleskobik raylari ickarin.

Adim 2

Tel rafi, teleskobik ray sistemin uzerine koyun ve dokatlice firinin icine itin.

9. EK FONKSİYONLAR

9.1 Sogutma fani

Cihaz calisirken, cihazin yuzeyinin soguk kalmasi icin sogutma fani otomatik olarak calisir. Cihazi kaparsaniz, cihaz soguyana kadar sogutma fani calismaya devam eder.

9.2 Güvenlik termostatı

Firinin hatali kullanilmasi veya kusurlu bileşenler tehlikleri sekilde asiri isinmaya neden olabilir. Bunun onüneGPCekim icin, firinda guckesen bir guvenlik termostati bulunur. Sicaklik)dustugunde firin otomatik olarak tekrar calismaya baslar.

10. IPUCU VE ÖNERİLER

i

Güvenlik böllumlerine bakin.

10.1 Piśirme önerileri

Firinda beş raf konumu mevcuttur.

Raf konumlari ní fīrín alt kismindan
baslayarak sayiniz.

Firinda daha-oncekinden farkli bir sekilde piisirme ya da kizartma yapabilirsiniz.

Firinda kek pisirme

Firin kapagiri, pisirme suresinin 3/4'ü geçmeden açmayin.

Ayniandaiki tepsi kullaniyorsaniz,aralarinda birrafboslukbirakin.

Varsayilan sicutlka Alt+ust Isitma fonksiyonukem piisirmek icin idealdir.

Et ve balik pisirme

Cok yağlı yiyeçeklerin dirinda surekli bir koku olusturmasınl onlemek icin bir derin pişirme kabı kullanın.

Etleri islemeden onc yaklaksik 15 dakika bekleyin, boylece et suyunu salmaz.

Kizartma sirasinda firinda cok fazla duman olusmasini onlemek icin derin piisime kabina biraz su ekleyin. Duman yogunlasmasini onlemek icin kuruduktan sonra her defasinda su ekleyin.

Pisirme sureleri

Pisirme sureleri yemek tipine, diriligine ve hacmine baglidir.

Ilk basta, pisirirken firinin performansina bakin. Pisirme kaplariniz icin en iyi ayarleri (sicaklik ayari, pisirme suresi vb.), tarifleri ve miktarlari belirlemek icin bu cihazi kullanabilirsiniz.

10.2 Fanli Piirme (Nemli) - onerilen aksesuarlar

Koyu ve yansıtmay Yapmayan kalip ve kaplar kullanin. Açık renk ve yansıtmayapan kaplara kılıyasla isişi daha iyi emerler.

Pizza tavaşi	Pişirme kabı	Peynirli tartlar	Turtu tabanlı kalı
Koyu, yansitmayan 28 cm cap	Koyu, yansitmayan 26 cm cap	Seramik 8 cm cap, 5 cm yükseklik	Koyu, yansitmayan 28 cm cap

10.3 Fanli Pişirme (Nemli)

En iyi sonucu almak icin asaigidaki tabloda listelenen onerileri takip edin.

X			(℃)		(dak)
Tatl top ekmekler, 12 parca	pişirme tepisi veya damlalık tepisi	175	3	40 - 50
Top ekmek, 9 parca	pişirme tepisi veya damlalık tepisi	180	2	35 - 45
Pizza, dondurulmuş, 0,35 kg	tel raf	180	2	45 - 55
İsviçre rulosu	pişirme tepisi veya damlalık tepisi	170	2	30 - 40
Brownie	pişirme tepisi veya damlalık tepisi	170	2	45 - 50
Sufle, 6 parca	tel raf üzerinde seramik peynirli tart	190	3	45 - 55
Turt tab. pand. kar.	tel raf üzerinde tab.pand.kar.	180	2	35 - 45
Victoria sandviçi	tel rafta pişirme tabağı	170	2	35 - 50
Haslama balık, 0,3 kg	pişirme tepisi veya damlalık tepisi	180	2	35 - 45
Bütün Balık, 0,2 kg	pişirme tepisi veya damlalık tepisi	180	3	25 - 35
Balık fileto, 0,3 kg	tel raf üzerinde pizza kabı	170	3	30 - 40
Haslama et, 0,25 kg	pişirme tepisi veya damlalık tepisi	180	3	35 - 45
Şiş kebap, 0,5 kg	pişirme tepisi veya damlalık tepisi	180	3	40 - 50

Bisküviler, 16 parçа	piṣirme tepisi veya damlalık tepisi	150	2	30 - 45
Makaron, 20 parçа	piṣirme tepisi veya damlalık tepisi	180	2	45 - 55
Muffin, 12 parçа	piṣirme tepisi veya damlalık tepisi	170	2	30 - 40
Tuzlu hamur,isi,16 parçа	piṣirme tepisi veya damlalık tepisi	170	2	35 - 45
Kurabiyehamurlubis-küviler,20 parçа	piṣirme tepisi veya damlalık tepisi	150	2	40 - 50
Minik tartlar,8 parçа	piṣirme tepisi veya damlalık tepisi	170	2	30 - 40
Sebzeler,haşlama,0,4kg	piṣirme tepisi veya damlalık tepisi	180	2	35 - 45
Vejetaryen omlet	tel raf üzerinde pizza kabı	180	3	35 - 45
Akdeniz sebzeleri,0,7kg	piṣirme tepisi veya damlalık tepisi	180	4	35 - 45

10.4 Test kurulustrarina yönelik bilgiler

IEC 60350-1'e gore yapilan testler.

Küçük kek-ler, bir tep-side 20 adet	Alt+Üst Isıtmia	Pişirme tep-sisi	3	170	20 - 35	-
Küçük kek-ler, bir tep-side 20 adet	Sıçak Hava	Pişirme tep-sisi	3	150 - 160	20 - 35	-
Küçük kek-ler, bir tep-side 20 adet	Sıçak Hava	Pişirme tep-sisi	2 ve 4	150 - 160	20 - 35	-
Elmali tur-ta, 2 kalıp 20 cmça-pinda	Alt+Üst Isıtmia	Tel raf	2	180	70 - 90	-
X			飞	(℃)	(dk)	i
Elmali tur-ta, 2 kalip 20 cmça-pinda	Sicak Hava	Tel raf	2	160	70 - 90	-
Yağşiz sün-ger kek, Ø 26 cm'lik kek kalı	Alt+ Üst Isitma	Tel raf	2	170	40 - 50	Firinci 10 dk önceden istin.
Yağşiz sün-ger kek, Ø 26 cm'lik kek kalı	Sicak Hava	Tel raf	2	160	40 - 50	Firinci 10 dk önceden istin.
Yağşiz sün-ger kek, Ø 26 cm'lik kek kalı	Sicak Hava	Tel raf	2 ve 4	160	40 - 60	Firinci 10 dk önceden istin.
Kisa ekmek	Sicak Hava	Pişirme tep-sisi	3	140 - 150	20 - 40	-
Kisa ekmek	Sicak Hava	Pişirme tep-sisi	2 ve 4	140 - 150	25 - 45	-
Kisa ekmek	Alt+ Üst Isitma	Pişirme tep-sisi	3	140 - 150	25 - 45	-
Tost, 4 - 6 adet	Izgara	Tel raf	4	maks.	1 - 5	Firinci 10 dk önceden istin.
Siğir bur-ger, 6 adet, 0,6 kg	Izgara	Tel raf, dam-lama tepisi	4	maks.	20 - 30	Tel rafı dörkıncı sevi-yeye, damlalık tepisi-ni firinin üçkıncı sevi-yesine koyun. Pişirme süresinin yarışın gele-lindüzinde tabaquı cevi-rin.Firinci 10 dk önceden istin.

11. BAKIM VE TEMIZLIK

UYARI!

Güvenlik böulmlerine bakin.

11.1 Temizleme ile ilgili notlar

Temizlik Madde-leri	Cihazın onkıminı sadece yumuşak deterjanlı ilik su ile,islatilmşbir mikro fiber bezle temiz-leyin. Fırın ickıminı;cerevesindeki dapat contasini kontrl edin ve temizleyin.
	Metal:yüeylerlemizlemek icın temizlemese solusyonu kullanı.
	Lekeler orta derece etkili bir deterjanla temizlenmelidir. Katalitik:yüeylere uygulamayın.
Günlük Kullanım	Her kullanımdan sonra icçkımin temizleyin. Birikmiş yağlar ya da diger artiklar yangına sebep olabilir.
	Cihazın icindeveya cam kapak panellerinde nemden buşulanma oluzabilir. BuşULAşmayı azaltmak icın pişirmeyeCLSBAHAMDA 10 dokka calistırıN.Yemeşci hazda 20 da-kikadan daha uzun bir sürseklamayin. Her kullanımdan sonra icçkımin sadece mikro fiber bezle kurulayin.
Akesuarlar	Her kullanımdansonruttum aksesuarlarıtemizleyinve kurumaya birakin. Sadece yumuşak deterjanlı ilik su ile,islatilmşbir mikro fiber bez kullanı. Aksesuarları bulasık makinesinde yikamayın.
	Yapışmaz aksesuarları aşindirici temizlik malzemesi ya da keskin uçlu nesneler kullanarak temizlemeyin.

11.2 Cikarma: Raf destekleri / katalitik panelleri

Firini temizlemek icin raf desteklerini / katalitik panelleri cikarin.

Adm 1	Firinci kapatın ve soğuyana kadar bek-leyin.
Adm 2	Raf destegrinin,on kismini yan duvar-dan uzugaçekin.Raf destegrinin arka kismini ve katalitik paneli yerlerinde tutun.Katalitik paneler:firn duvarlari-na takil degildir.Raf desteklerini Çi-kardiğinizdareusebilirler.
Adm 3	Teleskobik raf destegrinin arka kismini yan duvardan uzugaçekip;cikarin.
Adm 4	Raf desteklerini ters sıryla takin.Teleskobik raflardaki sabitleme igne-leri on tarafi,isaret etmelidir.

11.3 Kullanım seksli: Katalitik temizleme

Firin boşlugunda katalitik paneller bulunmaktadir. Katalitik paneller, kataliz sirasinda yağı emer.

Katalitik kaplama yüseyindeki lekeler ve renkdehyşisiklikleri, temizleme fonksiyonunu etkilemez.

Katalitik temizleme öncesinde
Firinci kapatın ve soğuyana kadar bekleyin.	Tüm aksesuarları.	Firinci tabanın ve icç kapak camın ilık su, yumuşak ve yumuşak deterjanla temizleyin.

Firni katalitik temizleme fonksiyonuyla temizleme
Adm 1	Adm 2	Adm 3
Fonksiyon ve firin sicutligrini ayarlayin: ☐ 250°C Süre: 1 sa.	Temizleme ilemi sonrasinda firin fonksiyonları duğmesini kapalı konuma cevi-rin.	Firin soğuduğunda firnin ilçini is-lak ve yumusak bir bezle silin.

11.4 Cikarma ve takma: Kapi

Firin kapisinin iki cam paneli vardir. Temizlemek icin firin kapisini ve ic cam paneli ickarabilirsiniz. Cam panelleri ickarmadan once "Kapiyi seksme ve takma" talimatinin tamamini okuyun.

DIKKAT!

Firini cam panelleri olmadan kullanmayin.

Adim 1 Kapiyi tam olarak acin ve her iki menteseyi tutun.

Adim 2 Mandallari kaldirin ve "klik" sesi gelene ka-dar cekin.

Adm 3	Firin kapinı yariya kadar ilk acilma pozis- yonuna kadar kapatın. Daha sonra kaldirın ve çekip kapi yi yugasindan çikarin.
Adm 4	Kapiyi yumusak bir bez ve tatsäch bir:yüsey üzerine koyun.
Adm 5	Kapiainen (B) kapainen üst kenarindan iki tarafan tutun ve klipsli contay serbest birak- mak icin iceri.Doğru itin.	2 1 B
Adm 6	Kapiainenone.Doğruçerekçikarin.
Adm 7	Üst kenarindan kapi cam panelini tutun ve dikkatliceçkin.Camin desteklerden tam kurtulduğundan emin olun.
Adm 8	Cam panelleri sabunlu suyla temizleyin.Cam panelleri dikkatlice kurulayin.Cam panelleri bulasik makinesinde)yikamayin.
Adm 9	Temizledikten sonra cam paneli ve firin kapainen takin.
Kapı.Doğru biçimde takildında mandallar dapatlarden "klik" sesi duyulur.
Baskınin olduğ bulge kapainenç,isminalbaki. Montain arindan baskınin olduğbólgerdeki cam panelçercevesine ait:yüseyin,dokunduğunuzda pü- rüzüzolduğundan emin olun. Doğru takildında kapi trimi yerine oturur. lc cam paneli yuvalara.Doğruşkılde takkınlizdan emin olun.	A n

11.5 Değistirme sekli: Lamba

UYARI!

Elektrik carpmasi riski.

Lamba sicak olabilir.

Yaq kalintisin lamba üzerinde yanmasini onlemek icin halojen lambayi daima bir bezle tutun.

Lambay deigistirmeden once:

1. Adım	2. Adım	3. Adım
Firinci kapatın. Firinsonsuyana kadar bekleyin.	Firinin fişini prisden�能kin.	Firin boşluğunun tabanın bir bezyleştinir.

Arka lamba

Adim 1	Çıkarmak ileçn cam kapağlı döndürün.
Adim 2	Cam kapağlı temileyin.
Adim 3	Bozulan lambayı 300 °C isiya dayanıklı yeti bir lamba iledehyistirin.
Adim 4	Cam kapağlı takın.

12. SORUN GIDERME

UYARI!

Güvenlik böllumlerine bakin.

12.1 Bu durumlarda ne yapmal...

Bu tabloda bulunmaması halinde lüften Yetkili Servis Merkezi'yle iletişiyeGPCIN.

Sorun	Aşaqdağileri kontrol edin...
Firin,isimmyor.	Sigorta atmıştır.

Sorun	Aşaqıkakileri kontrol edin...
Kapak contası haber,gör-müş.	Firinci kullanmayın. Yetkili Servis Merkezini arayın.
Pișirme Bitiș Saati - ayar-lanmamș.	Sunu ayarlayın: Pișirme Bitiș Saati. "Saat fonksi-yonlar" bolümüne bakın.
Lamba calismiyor.	Lamba yanımür.

12.2 Servis bilgileri

Soruna kendiniz birçoüm bulamadiğınüz takdirde, saticını za veya bir Yetkili Servis Merkezine basvurun.

Servis merkezi icin gerekli bilgiler, bilgi etiketinde bulunmaktadir. Bilgi etiketi, cihaz boşlugunun on Çerçevesinin üzerinderedir. Cihaz boşlugundaki bilgi etiketini Çiarmayın.

Bilgileri buraya yazmanı üneririz:
Model (MOD.)	......
Ürün numarası (PNC)	......
Seri numarası (S.N.)	......

13. TEKNIK VERILER

13.1 Teknik veriler

Voltaj	220 - 240 V
Siklik	50 - 60 Hz

14. ENERJI VERİMLİLİGI

14.1 Ürün Bilgisi ve Ürün Bilgi Formu

Tedarıkçi adı	Electrolux
Model tanımlaması	EOA5220AOR 949496915 EOA5220AOV 949496914
Enerji Verimiliği Endeksi	95.3
Enerji verimiliği sin thereof	A
Standart:yüklü, geleneksek mod erener:i:t Ketimi	0.95kWsa/çevrim
Standart:yüklü, fani l modda erener:i:t Ketimi	0.81kWsa/çevrim
Firin boşluğuayo�能i	1
Isi kaynaya	Elektrik
Hacim	72l
Firin tipi	Ankastre:Firin
Kitle	EOA5220AOR	30.2kg
	EOA5220AOV	30.2kg

IEC/EN 60350-1 - Ev tipi elektrikl piṣirme cihazlar - Böüm 1: Ocaklar, firınlar, buharlı firınlar ve uzgaralar - Per-formans ölcümü�能in yontemler.

Cihazda, günluk yemek pişirme ilemleri sirasinda enerji tasarrufu yapmaniza yardimci olacak Özellikler bulunmaktadir.

Cihaz calisirken cihazin kapaginin duzgün sekilde kapandiigindan emin olun. Pisirme esnasinda cihaz kapagini sik sik acmaktan kaçınin. Kapak contasin temiz tutun veyerine iyice sabitendiğinden emin olun.

Enerji tasarrufu icin metal kaplar kullanin.

Mümkurse, piirme öncesinde cihazı isitmayın.

Tek seferde birkac yemek hazirladiginizda, pisirme islemleriarasindaki sureyi olabildigince kisa tutun.

Fan ile piisirme

Mümkürse, enerji tasarrufu icin fani pişirme fonksiyonlarini kullanin.

Atil 1s1

Piśirme sūresi 30 dakikadan fazla olduğunda piśirme sūresinin dolmasindoan 3-10 dakika once cihaz sicutligrini minimuma indirin.

Cihazda kalan isi, piisirmeye devam edecektir.

Düger yiyecekleri isitmak icin atil (kalan) isiyy kullanin.

Yiyecigi sicut tutun

Atil (kalan) isiyi kullanmak ve yemeigi sicututmak icin mumkun olan en duşuk sicutligi secin.

Fanli Pişirme (Nemli)

Bu fonksiyon pişirme sirasinda enerji tasarrufu saglamak icin tasarlanmistir.

15. TÜKETICININ SEÇİMLİK HAKLARI

1. Malin ayipli oldugunun anlasilmasi durumunda tuketici;

a. Satilani geri vermeye hazir oldugunu bildirerek sozlesmeden donme,
b. Satilani alikoyup ayip oraninda satis bedelinden indirim isteme,
c. Asiri bir masraf gerektirmediigi takdirde, butun masrafları satiya ait olmak uzere satilanı üretsisiz onarilmasin isteme,
d. imkān vara, satilānīn ayipsiz bir misli ile degişirilmesini isteme, seçimlik haklarindan birini kullanabilir. Satici, tuketicin tercih ettişi bu talebi yerine getirmekle yükumlüdur.

1. Ücretsiz onarim veya malin ayipsiz mislile degistirilmesi hakları uretici veyaithalatciya karsi da kullanilabilir. Bu fikradaki haklarin yerine getirilmesiskonusunda satici, uretici ve ithalatmuteselsilen sorumludur. Uretici veyaithalatci, malin kendisi tarafindan piyasaya sürulmesinden sonra ayibindoğanğunu ispat ettiği takdirde sorumlututulmaz.
2. Ücretşiz onarim veya malin ayıpsiz misliledehyiğistirilmesinin satici icin orantisigucülkleri beraberinde getirecek olmasihalinde tuketici, sozlesmeden donnemveya ayip oraninda bedelden indirimhaklarindan birini kullanabilir.Orantisiç;,tayininde malin ayipsizdegeri, ayibin onemi ve diiger seçimlikhaklara basvurmanin tuketici açisindarsoru nteskil edip etmeyeçigi gibi hususlardikkate alinir.
3. Ücretisz onarim veya malin ayipsiz misile degistirilmesi haklarindan birininseçilmesi durumunda bu talebin saticiya,üreticiye veya ithalatciyayoneltilmesinden itibaren azami otuz isgün, konut ve tatil amaçı taşınmazlardaise altmis,is günı icinde yerine getirilmesi

zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarinca cikarilan yonetmelik eki listede yer alan mallara iliskin, tukticinin ücretsis onarim talebi, yonetmelikte belirlenen azami tamir suresi icinde yerine getirilir. Aksi halde tuketici diger seçimlik haklarini kullanmakta serbesttir.

1. Tüketicin sözlesmeden dōnme veya ayip oraninda bedelden indirim hakkinı/seṭigi durumlarda, ödemiş oldugu bedelin:tümü veya bedelden yapilan indirim tutari derhal tüketeicye iade edilir.
2. Seçimlik hakların kullanilması nedeniyle ortaya çikan:tüm masraflar, tüketicin in seçkı hakkı yerine getiren tarafaQRSilanir. Tüketici bu seçimlik haklarindan birilebirlikte 11/1/2011 tarihile 6098 sayil Türk Borclar Kanunu hukumlere uyanca tazminat da talep edebilir.

Tüketi, garantiden.Doğan haklınin kullanıması ile ilgili olarakçıkabilecek uyusmazlıklarda yerlesim yerin bilundugu veya tüketi isleminin yapldigi yerdeki Tüketi Hekem Heyetine veya Tüketi Mahkemesine basvurabilir.

Uretici / Ihrachatı :

Kullanim Ömrü Bilgisi :

Kullanim ömrü kucuk ev aletterinde 7 yīl, diger beyaz eşa urünlerinde ise 10 yīldir.

Kullanim omru, uretici ve/veya ithalatci firmanin cihazinizla ilgili yedek parca temini ve bakim suresini ifade eder.

AEEE Yonetmeligine Uygundur.

16. CEVREYLE ILGILI BILGILER

Şu sembole sahip malzemeler geri

donusturulebilir. Ambalaji geri donusum icin uygun konteynerlere koyun. Elektrik ve elektronik cihaz atiklarinin geri donusumune ve cevre ve insan sagliginin korunmasina

yardimci olun. Ev atigi sembolü bulunan

cihazları atmayın. Ürünü yerel geri_donusüm tesislerinize göderin ya da belediye ile irtibata.Since.

AEEY Yonetmeligine Uygundur.

MNДУMAΕMOПОВAC

Дякуемо, сю пдбали прлад Electrolux.Оврань Bamи Вириб CTВорено Ha ochobi 6baratopiuHOro npOpeciinHoro doCbiDy ta iHHOBaui. OprirHaIbHn i CTInbHn — noro cKOHCTpyNoBaHO 3 dymkoIO npO Bac. Tomy niJ qac NOrO BnKOpNCtAHNЯ Bn MoKeTe 6ytu BNeBHeH I TOMy, сю оpopa3y OTPmByBaTImMe Te BiDmiHHi pe3yJIbTaTn.

JaackaBo npocmo do Electrolux.

BiiBiaIaIe Hau We6-caI, 0o6:

Otpnmatn npadni 3 BnKOpncTaanHnn, 6poosypn, iHCTpykci 3 ycHyenHn HecnpabHocte, iHopmaioo cepbicy ta pemonty:

www.electrolux.com/support

3apectpybaTn cBIn npOdyKT dIg kpaIoro o6cnyroByaHna:

www.registerelectrolux.com
