Lloji i produktit	Furrë elektrike e inkastruar
Marka	Electrolux
Modeli	EOA5220AOR
Dimensionet e pajisjes (L x G x T)	594 x 595 x 569 mm
Dimensionet e inkastrimit (L x G x T)	590 x 560 x 550 mm
Thellësia me derë të hapur	1022 mm
Pesha	30.2 kg
Vëllimi i zgavrës	72 L
Furnizimi me energji	220-240 V, 50-60 Hz
Fuqia totale (maks)	3 680 W
Klasa e efikasitetit energjetik	A
Konsumi i energjisë (konvencional)	0.95 kWh/cikël
Konsumi i energjisë (ajër qarkullues)	0.81 kWh/cikël
Indeksi i efikasitetit energjetik	95.3
Mënyrat e gatimit	Ajër qarkullues, Ajër qarkullues i lagësht, Ngrohje Lart/Poshtë, Grill, Grill i shpejtë, Turbo grill, Funksioni Pizza, Pjekje e poshtme, Ndriçimi i furrës
Nivelet e raftit	5
Aksesorët e përfshirë	Rafte metalike, Tabaka për pjekje, Tava për pjekje, Shina teleskopike
Numri i zgavrave	1
Burimi i nxehtësisë	Energji elektrike
Lloji i derës	Derë me hapje tradicionale me xham të brendshëm të lëvizshëm
Pastrimi	Katalitik (panele katalitike) dhe manual
Siguria	Termostat sigurie, pajisje bllokimi dere, siguri për fëmijë (nuk përmendet shprehimisht, por ka të ngjarë)
Riparueshmëria	Pjesë këmbimi të disponueshme, llambë e aksesueshme
Garancia	E paspecifikuar, standard i Electrolux

Pyetjet më të shpeshta - EOA5220AOR - EOA5220AOR ELECTROLUX

Si të rregulloj orën e furrës?

Shtypni dhe kthejeni çelësin e rregullimit në të majtë për të vendosur orën. Lëreni çelësin të kthehet në pozicionin e tij fillestar ose kthejeni butësisht. Mos e ktheni në të djathtë.

Si të përdor funksionin Ajër qarkullues i lagësht?

Ky funksion kursen energji. Përdoreni për të pjekur ushqime si bukë të vogla ose perime. Temperatura mund të ndryshojë nga ajo e vendosur. Referojuni tabelës së pjekjes për rregullimet.

Si të pastrohen panelet katalitike?

Vendoseni furrën në 250 °C për 1 orë me funksionin e duhur. Pas ftohjes, fshijeni zgavrën me një leckë të butë të lagur. Mos e pastroni smaltin katalitik me detergjentë.

Si të zëvendësohet llamba e furrës?

Fikeni furrën dhe shkëputeni nga priza. Vendosni një leckë në fund të zgavrës. Rrotulloni shpërndarësin e qelqtë për ta hequr. Zëvendësoni llambën me një llambë rezistente deri në 300 °C (halogjen). Vendoseni përsëri shpërndarësin.

Cilat janë mënyrat e gatimit në dispozicion?

Mënyrat: Ajër qarkullues, Ajër qarkullues i lagësht, Ngrohje Lart/Poshtë, Grill, Grill i shpejtë, Turbo grill, Funksioni Pizza, Pjekje e poshtme, Ndriçimi i furrës.

Si të çmontoj derën e furrës për ta pastruar?

Hapeni derën plotësisht, ngrini shulat deri në klikim, mbylleni përgjysmë dhe më pas ngrini për të hequr derën. Hiqni kapakun e zbukurimit dhe më pas panelin e qelqit. Pastroni me ujë me sapun, jo në pjatalarëse.

Cili është konsumi i energjisë i kësaj furre?

Në modalitetin konvencional: 0.95 kWh/cikël. Në modalitetin ajër qarkullues: 0.81 kWh/cikël. Klasa energjetike A.

Si të programoj përfundimin e pjekjes?

Zgjidhni funksionin dhe temperaturën. Kthejeni çelësin e rregullimit në të majtë deri në orën e dëshiruar të ndalimit (maks 180 min). Furra fiket dhe një sinjal zanor bie.

A mund të përdor shina teleskopike me këtë furrë?

Po, shinat teleskopike përfshihen si aksesor. Mos i lyeni me lubrifikant. Sigurohuni që t'i shtyni plotësisht përpara se të mbyllni derën.

Çfarë të bëj nëse furra nuk nxehet?

Kontrolloni nëse siguresa ka rënë ose nëse ora e përfundimit të pjekjes është vendosur gabim. Nëse problemi vazhdon, kontaktoni një shërbim pas shitjes të autorizuar.

MANUAL I PËRDORUESIT EOA5220AOR - EOA5220AOR ELECTROLUX

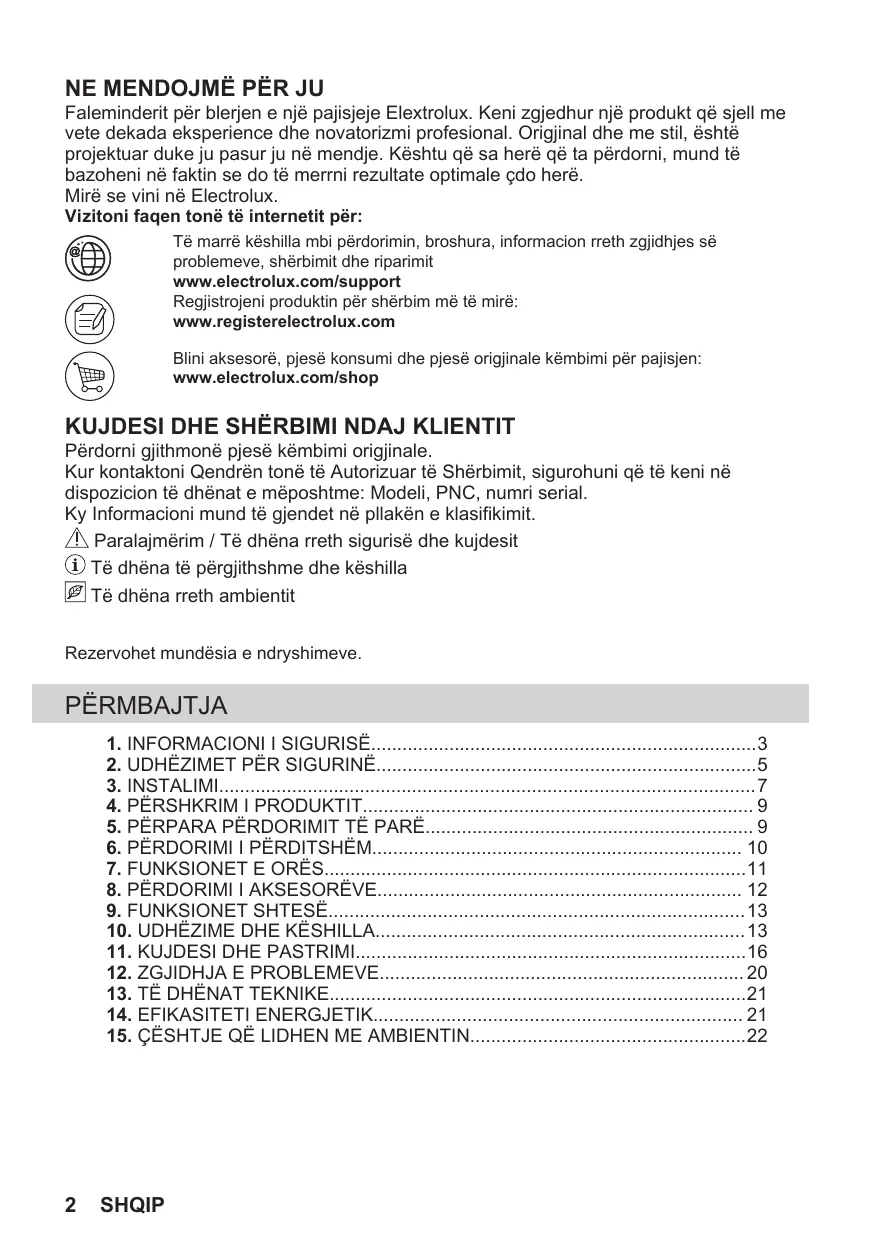

Faleminderit për blerjen e një pajisjeje Electrolux. Keni zgjedhur një produkt që sjell me vete dekada eksperience dhe novatorizmi profesional. Original dhe me stil, është projektuar duke ju pasur ju në mendje. Kështu që sa herë që ta përdorni, mund të bazoheni në faktin se do të merrni rezultate optimale çdo herë. Mirë se vini në Electrolux.

Vizitoni faqen tonë të internetit për:

Të merrni këshilla mbi përdorimin, broshura, informacion rreth zgjidhjes së problemeve, shërbimit dhe riparimit: www.electrolux.com/support. Regjistrojeni produktin për shërbim më të mirë: www.registerelectrolux.com

Blini aksesorë, pjesë konsumi dhe pjesë origjinale këmbimi për pajisjen: www.electrolux.com/shop

KUJDESI DHE SHËRBIMI NDAJ KLIENTIT

Përdorni gjithmonë pjesë këmbimi origjinale.

Kur kontaktoni Qendrën tonë të Autorizuar të Shërbimit, sigurohuni që të keni në dispozicion të dhënat e mëposhtme: Modeli, PNC, numri serial.

Ky informacion mund të gjendet në pllakën e klasifikimit.

Paralajmërim / Të dhëna rreth sigurisë dhe kujdesit (1) Të dhëna të përgjithshme dhe këshilla Të dhëna rreth ambientit

Rezervohet mundësia e ndryshimeve.

PËRMBAJTJA

1. INFORMACIONI I SIGURISË. 3 2. UDHËZIMET PËR SIGURINË 5
2. INSTALIMI 7
3. PËRSHKRIM I PRODUKTIT 9
4. PËRPARA PËRDORIMIT TË PARË 9 6. PËRDORIMI I PËRDITSHËM 10
5. FUNKSIONET ORËS 11 8. PËRDORIMI I AKSESOREVE 12
6. FUNKSIONET SHTESË 13 10. UDHËZIME DHE KËSHILLA 13
7. KUJDESI DHE PASTRIMI 16 12. ZGJIDHJA E PROBLEMEVE 20
8. TË DHËNAT TEKNIKE 21
9. EFIKASITETI ENERGJETIK 21
10. ÇËSHTJE QË LIDHEN ME AMBIENTIN 22

1. INFORMACIONI I SIGURISË

Përpara instalimit dhe përdorimit të pajisjes, lexoni me kujdes udhëzimet e ofruara. Prodhuesi nuk është përgjegjës për lëndimet apo dëmet si rezultat i instalimit apo përdorimit të papërshtatshëm. Gjithmonë mbajini udhëzimet në një vend të sigurt dhe ku mund të arrihen lehtë për t'iu referuar në të ardhmen.

1.1 Siguria e fëmijëve dhe personave me probleme

• Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizike, ndijimore ose mendore ose që nuk kanë eksperiencë dhe njohuri, nëse këta mbahen nën mbikëqyrje ose udhëzohen për përdorimin e sigurt të pajisjes dhe i kuptojnë rreziqet e përdorimit. Fëmijët nën 8 vjeç dhe personat me aftësi të kufizuara shumë të theksuara dhe komplekse duhet të mbahen larg nga pajisja, përveçse kur mbahen nën monitorim të vazhdueshëm.
• Fëmijët duhet të monitorohen për t'u siguruar se nuk luajnë me pajisjen.
• Mbajeni të gjithë paketimin larg nga fëmijët dhe hidheni atë siç kërkohet.
• PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Mbajini fëmijët dhe kafshët shtëpiake larg pajisjes gjatë kohës që ajo është në përdorim dhe kur ftohet.
• Nëse pajisja ka një mekanizëm për sigurinë e fëmijëve, ai duhet aktivizuar.
• Fëmijët nuk duhet të kryejnë pastrimin dhe mirëmbajtjen e pajisjes pa mbikëqyrje.

1.2 Siguria e përgjithshme

Kjo pajisje përdoret vetëm për gatim. - Kjo pajisje është krijuar për përdorim shtëpiak në ambient të brendshëm.

• Kjo pajisje mund të përdoret në: zyra, dhoma hoteli, dhoma bujtine, dhoma hoteli rural, si dhe në vende të ngjashme ku përdorimi nuk tejkalon (mesatarisht) nivelet e përdorimit shtëpiak.
• Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje dhe të ndërrojë kabllon.
• Mos e përdorni pajisjen përpara se ta instaloni në strukturën inkaso.
• Përpara mirëmbajtjes, shkëputeni pajisjen nga rrjeti elektrik.
• Nëse kordoni i energjisë elektrike është i dëmtuar, duhet të zëvendësohet nga prodhuesi, qendra e autorizuar e shërbimit e tij ose persona me kualifikim të ngjashëm për të shmangur një rrezik elektrik.
• PARALAJMËRIM: Për të shmangur mundësinë e goditjes elektrike, sigurohuni që pajisja të fiket përpara se të ndërroni llambën.
• PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet pasur kujdes për të shmangur prekjen e elementëve të ngrohjes ose sipërfaqes së brendësisë së pajisjes.
• Përdorni gjithmonë doreza furre për të hequr ose për të futur aksesorët ose enët për furrë.
• Për të hequr mbajtëset e rafteve, në fillim hiqni pjesën e përparme të mbajtëses së raftit dhe pastaj pjesën e pasme nga muret anësore. Montojini mbajtëset e rafteve në rendin e kundërt.
• Mos përdorni pastrues me avull për të pastruar pajisjen.
• Mos përdorni pastrues gërryes të fortë ose kruajtëse të mprehta metalike për të pastruar derën prej xhami, pasi mund të gërvishtet sipërfaqja, gjë e cila mund të shkaktojë krisjen e xhamit.

2. UDHËZIMET PËR SIGURINË

2.1 Instalimi

Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje.

Hiqni të gjithë paketimin. - Mos instaloni ose mos përdorni një pajisje të dëmtuar. - Ndiqni udhëzimet e instalimit të dhëna me pajisjen. Gjithmonë bëni kujdes kur e lëvizni pajisjen sepse është e rëndë. Përdorni gjithmonë doreza sigurie dhe këpucë të mbyllura. - Mos e tërhiqni pajisjen nga doreza. - Instalojeni pajisjen në një vend të sigurt dhe të përshtatshëm që plotëson kërkesat e instalimit. - Ruani largësitë minimale nga pajisjet dhe njësitë e tjera. - Përpara montimit të pajisjes, kontrolloni nëse dera e pajisjes hapet pa pengesë. Pajisja vjen me një sistem elektrik ftohjeje. Duhet vënë në punë përmes lidhjes nga priza.

Lartësia minimale e mobilies (Mobilia nën lartësinë minimale të suprinës)	590 (600) mm
Gjerësia e mobilies	560 mm
Thellësia e mobilies	550 (550) mm
Lartësia e pjesës SSEppareme të pajisjes	594 mm
Lartësia e pjesës SSEpasme të pajisjes	576 mm
Gjerësia e pjesës SSEppareme të pajisjes	595 mm
Gjerësia e pjesës SSEpasme të pajisjes	559 mm
Thellësia e pajisjes	569 mm
Thellësia inkaso e pajisjes	548 mm
Gjerësia me derën të hapur	1022 mm

Madhësia minimale e hapjes SSE ventilimit. Hapja e vendosur SSE pjesën e pasme poshtë	560x20 mm
Gjatësia e kabllos kryesore të furnizimit. Kabloja èshtë vendosur SSE këndin e djathë të pjesës SSE pasme	1500 mm
Vidat e montimit	4x25 mm

2.2 Lidhja elektrike

PARALAJMËRIM!

Rrezik zjarri dhe goditjeje elektrike.

• Të gjitha lidhjet elektrike duhen kryer nga një elektricist i kualifikuar. Pajisja duhet tokëzuar.
• Sigurohuni që parametrat në pllakën e specifikimeve të përkojnë me vlerat elektrike të rrjetit elektrik.
• Përdorni gjithmonë një prizë të tokëzuar të instaluar si duhet.
• Mos përdorni përshtatës me shumë spina dhe kabllo zgjatuese.
• Sigurohuni që të mos dëmtoni prizën dhe kabllon elektrike. Nëse kablloja elektrike duhet zëvendësuar, kjo duhet bërë nga Qendra jonë e autorizuar e shërbimit.
• Mos i lini kabllot elektrike që të prekin derën e pajisjes ose t'i afrohen asaj apo hapësirës poshtë pajisjes, veçanërisht kur është në punë ose dera është e nxehtë.
• Mbrojtja nga goditja e pjesëve me rrymë dhe të izoluara duhet të shtrëngohet në mënyrë të tillë që të mos hiqet pa vegla. Pajisjen futeni në prizë vetëm në fund të instalimit. Sigurohuni që spina të jetë e arritshme pas montimit të pajisjes.
• Nëse priza është e lirë, mos e futni spinën.
• Mos e shkëputni pajisjen nga rrjeti duke e tërhequr nga kablloja elektrike. Gjithmonë tërhiqeni kabllon elektrike duke e kapur nga spina. Përdorni mjetet e duhura izoluese: çelësat mbrojtës, siguresat (siguresat që vidhosen duhet të hiqen nga foleja), salvavitat dhe kontaktorët.
• Instalimi elektrik duhet të ketë një pajisje instaluese e cila ju lejon të shkëpusni pajisjen nga rryma elektrike në të gjitha polet. Pajisja instaluese duhet të ketë një hapje kontakti me gjerësi minimale 3 mm. Kjo pajisje ofrohet me spinë dhe kordon elektrik.

Llojet e kabllove të përshtatshme për instalim ose zëvendësim për Evropën:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Për prerjen e kabllos, shikoni fuqinë totale në pllakën e specifikimeve. Mund t'i referoheni edhe tabelës:

Korrenti gijthsej (W)	Seksioni i kordonit (mm2)
maksimumi 1380	3x0.75
maksimumi 2300	3x1
maksimumi 3680	3x1.5

Kordoni i tokëzimit (kabllo e gjelbër/verdhë) duhet të jetë 2 cm më i gjatë sesa kabllot kafe të fazës dhe blu të nulit.

2.3 Përdorimi

PARALAJMËRIM!

Rrezik plagosjeje, djegiesh dhe goditjeje elektrike ose shpërthimi.

• Mos i ndryshoni specifikimet e pajisjes.
• Sigurohuni që vendet e ventilimit të mos jenë bllokuar.
• Mos harroni ta kontrolloni pajisjen gjatë punës. Çaktivizojeni pajisjen pas çdo përdorimi. Tregoni kujdes në hapjen e derës së pajisjes kur pajisja është në punë. Mund të çlirohet avull i nxehtë.
• Mos e vendosni në punë pajisjen me duar të lagura ose kur keni pasur kontakt me ujin.
• Mos ushtroni presion mbi derën e hapur.
• Mos e përdorni pajisjen si sipërfaqe pune ose si sipërfaqe mbështetëse.
• Hapeni derën e pajisjes me kujdes. Përdorimi i pëlhurave me alkool mund të krijojë një përzierje alkooli dhe ajri.
• Mos lejoni që pajisja të bjerë në kontakt me shkëndija apo flakë të hapura kur hapni derën.
• Mos vendosni produkte që marrin flakë ose sende të lagura me produkte të ndezshme brenda, pranë pajisjes ose mbi të.

PARALAJMËRIM!

Rrezik dëmtimi i pajisjes.

• Për të parandaluar dëmtimin ose çngjyrosjen e smaltit:
• mos fusni enët e furrës ose objekte të tjera në pajisje drejtpërdrejt në fund.
• mos fusni letër alumini drejtpërdrejt në pjesën e poshtme të hapësirës së pajisjes.
• mos hidhni ujë drejtpërdrejt në pajisjen e nxehur. Mos lini enë të lagura dhe ushqim në pajisje pasi të keni mbaruar gatimin.
• Bëni kujdes kur hiqni ose vendosni aksesorët.

Cngjyrimi i emalimit ose i inoksit nuk ndikon në funksionimin e pajisjes. Përdorni tepsi të thella për ëmbëlsira të buta. Lëngjet e frutave shkaktojnë njolla që mund të mbeten përgjithmonë. Gjithmonë gatuani me derën e pajisjes të mbyllur. - Nëse pajisja është instaluar pas një paneli mobilieje (p.sh. një dere), sigurohuni që dera të mos mbyllet asnjëherë kur pajisja është në punë. Pas një paneli të mbyllur mobilieje mund të akumulohet nxehtësia dhe lagështia, të cilat mund të shkaktojnë si rrjedhim dëme në pajisje, banesë apo dysheme. Mos e mbyllni panelin e mobilies derisa pajisja të jetë ftohur plotësisht pas përdorimit.

2.4 Kujdesi dhe pastrimi

PARALAJMËRIM!

Rrezik plagosjeje, zjarri ose dëmtimi i pajisjes.

• Përpara se të kryeni mirëmbajtjen e pajisjes, çaktivizojeni atë dhe hiqeni nga priza.
• Sigurohuni që pajisja të jetë e ftohtë. Ka rrezik që panelet prej xhami të thyhen. Ndryshojini menjëherë panelet prej xhami të derës kur janë të dëmtuara. Kontaktoni qendrën e autorizuar të shërbimit. Tregoni kujdes kur e hiqni derën nga pajisja. Dera është e rëndë!
• Pastrojeni pajisjen rregullisht për të parandaluar dëmtimin e materialit të sipërfaqes.
• Pastrojeni pajisjen me një leckë të butë të lagësht. Përdorni vetëm detergjentë neutralë. Mos përdorni produkte gërryese, materiale pastruese të ashpra, tretës ose objekte metalike.
• Nëse përdorni spërkatës për furrë, ndiqni udhëzimet e sigurisë në paketim.
• Mos e pastroni smaltin katalitik me detergjent.

2.5 Ndriçimi i brendshëm

PARALAJMËRIM!

• Në lidhje me llambat brenda produktit dhe llambat e pjesëve të këmbimit të shitura veçmas: Këto llamba janë prodhuar për kushte ekstreme fizike në pajisjet elektroshtëpiake, si p.sh. temperaturë, dridhje, lagështirë, ose janë prodhuar për

3. INSTALIMI

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

të sinjalizuar informacion rreth statusit të përdorimit të pajisjes. Ato nuk janë prodhuar për t'u përdorur në aplikacione të tjera dhe nuk janë të përshtatshme për ndriçim në ambiente shtëpiake.

• Ky produkt përmban një burim drite të klasit G të efikasitetit energjetik.
• Përdorni vetëm llamba me të njëjtat specifika.

2.6 Shërbimi

• Për të riparuar pajisjen kontaktoni me qendrën e autorizuar të shërbimit. Përdorni vetëm pjesë rezervë origjinale.

2.7 Hedhja

PARALAJMËRIM!

Rrezik plagosjeje ose mbytjeje.

• Kontaktoni me autoritetin tuaj komunal për informacion se si ta hidhni pajisjen.
• Shkëputeni pajisjen nga rrjeti i furnizimit me energji.
• Priteni kabllon e rrjetit elektrik pranë pajisjes dhe hidheni atë. Hiqni kapësen e derës për të parandaluar që fëmijët ose kafshët shtëpiake të ngecin brenda pajisjes.

3.1 Montimi inkaso

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

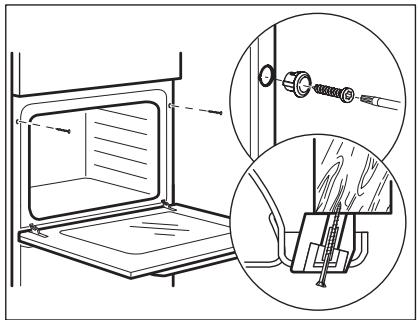

3.2 Sigurimi i furrës në kabinet

4. PËRSHKRIMI I PRODUKTIT

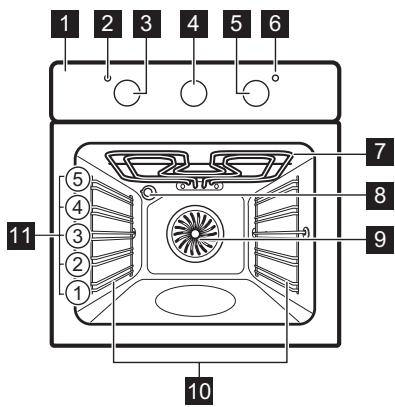

4.1 Pasqyra e përgjithshme

4.2 Aksesorët

• Rafti me rrjetë Për pjekje në zjarr, forma keku, rosto. Tava e pjekjes Për kek dhe kuleç. Tava e skarës/pjekjes

1 Paneli i kontrollit 2 Llamba e fuqisë / simboli 3 Çelësi i funksioneve të ngrohjes 4 Kohëmatësi analog 5 Çelësi i kontrollit (për temperaturën) 6 Treguesi / simboli i temperaturës 7 Elementi i ngrohjes 8 Llamba 9 Ventilimi 10 Mbeshtetja e raftit, e lëvizshme 11 Pozicioni i raftit

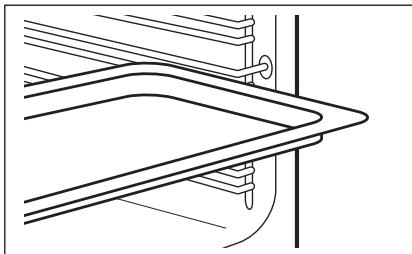

Për pjekje dhe rosto ose tavë për mbledhjen e yndyrës.

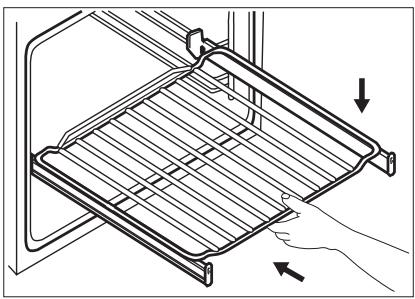

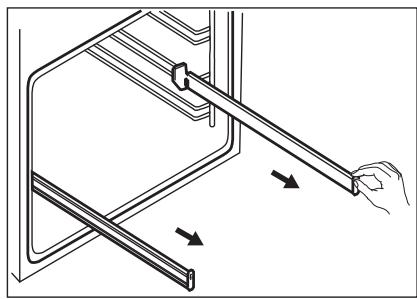

• Korridori teleskopik

Me shinat teleskopike mund t'i vendosni dhe hiqni raftet me lehtësi.

5. PËRPARA PËRDORIMIT TË PARË

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

1. Hiqni të gjithë aksesorët dhe mbajtëset e rafteve që mund të hiqen nga furra.
2. Pastroni furrën dhe aksesorët vetëm me një copë mikrofibër, me ujë të ngrohtë dhe një detergjent të butë.
3. Vendosni temperaturën maksimale për funksionin:

Koha: 1 orë.

1. Vendosni temperaturën maksimale për funksionin: Koha: 15 min.
2. Vendosni temperaturën maksimale për funksionin:

Koha: 15 min.

Fikni furrën dhe prisni derisa të ftohet. Vendosni në furrë aksesorët dhe mbajtëset e rafteve që mund të hiqen.

6. PËRDORIMI I PËRDITSHËM

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

6.1 Mënyra e caktimit: Funksioni i nxehjes

Hapi 1	Kthejeni Çelësin e funkşioneve të furrës të për të përzgjedhur një funkssonenegrohjee.
Hapi 2	Rotullojeni Çelësin e kontrollit të për të zgjedhur temperaturën.
Hapi 3	Kur të perfundojë gatimi, kthejini Çelësatné pozicionin e fikjes të për të fikur+furren.

6.2 Funksionet e nxehjes

Funkzioni e ngrohjes	Aplikimi
0 Pozizioni fizur	Furra éshtő e fizur.
Drita	Pör tí ndezur llambén.
Ventilator i plotë	Pör tí pjakur né deri nétre pozizione tě raftit njekohésisht dhe pör tí thare ushqimin. Vendosni temperaturén 20 - 40°C me poshté se sa pör Gatimtraditional.

Funksioni i ngrohjes

Aplikimi

Pjekje ventilim me lagështi

Ky funksion është krijuar për të kursyer energji gjatë gatimit. Kur përdorni këtë funksion, temperatura në hapësirën e brendshme mund të ndryshojë nga temperatura e vendosur. Fuqia e ngrohjes mund të pakësohet. Për më shumë informacion referojuni kapitullit "Përdorimi i përditshëm", Shënime mbi: Pjekje ventilim me lagështi.

Nxehtësia e poshtme

Për pjekjen e ëmbëlsirave me fund krokant dhe për ruajtjen e ushqimit.

Skara

Për të pjekur në skarë ushqime të sheshta dhe për të thekur bukë.

Skara e shpejtë

Për të pjekur në skarë ushqime të sheshta ose të mëdha dhe për të thekur bukë.

Pjekje turbo në skarë

Për të pjekur mish të madh ose shpendë me kocka në një ose dy rafte. Për të bërë gratina dhe për të karamelizuar.

Funksioni i picës

Për të pjekur pica. Për karamelizim intensiv dhe një fund krokant. Vendoseni temperaturën në 230°C.

Funksioni i ngrohjes

Aplikimi

Gatim tradicional

Për të pjekur ushqimin në nivel të furrës.

6.3 Shënime mbi: Pjekje me ventilim dhe lagështi

Ky funksion është përdorur për të qenë në përputhje me kategorinë e efikasitetit energjetik

dhe kërkesat e ekodizajnit (sipas EU 65/2014 dhe EU 66/2014). Testimet sipas:

IEC/EN 60350-1

Dera e furrës duhet të mbyllet gjatë gatimit në mënyrë që funksioni të mos ndërpritet dhe që furra të funksionojë me efikasitetin më të lartë të mundshëm të energjisë.

Për udhëzimet e gatimit referojuni kapitullit "Udhëzime dhe këshilla", Pjekje me ventilim dhe lagështi. Për rekomandime të përgjithshme të kursimit të energjisë, referojuni kapitullit "Efikasiteti i energjisë", Kursimi i energjisë.

7. FUNKSIONET E ORËS

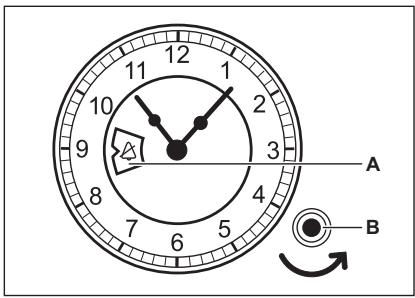

7.1 Kohëmatësi me orë

A. Dritarja e cilësimeve të orës B. Çelësi i cilësimeve

7.2 Mënyra e vendosjes: Ora e ditës

Për të vendosur orën e ditës.

Hapi 1	Hapi 1
Shtypni e ktheni Çelésin e cilésimeve nê drejtim tê kunddert tê akrepave tê orës pê tê vendosur orën.	Lëreni Çelésin e cilésimeve tê kthehet nê poziconin e vet fillestar ose têrhiqeni me kujdes nê vend.

Për të caktuar një kohë fikjeje. Koha maksimale që mund të caktoni është 180 minuta.

Hapi 1

Hapi 2

Regjstroni fungsinin e furrës dhe temperaturën.	Kthejeni Çelësin e cīlësimeve né drejtim tí kundert tí akrepave tí orës, derisa dritarja e cīlësimeve tí orës tí tregojë kohën e zgjedhur tí fikjes.
Kur perefunden koha e vendosur, bie sinjali dhe furra fiket.
Pör tí anuluar sinjalin, kthejeni Çelësin e cīlësimeve né drejtimin tí kundert tí akrepave tí orës, derisa dritarja e cīlësimeve tí orës tí tregojë: A.	Pör tí Çaktivizuvar fungsinin, kthejeni Çelësin e cīlësimeve né drejtimin tí kundert tí akrepave tí orës, derisa dritarja e cīlësimeve tí orës tí tregojë: U.

8. PËRDORIMI I AKSESORËVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

8.1 Futja e aksesorëve

Një dhëmbëzim i vogël në pjesën e sipërme rrit sigurinë. Dhëmbëzimet janë gjithashtu

pajisje kundër animit. Buzët e ngritura përpara skajit parandalojnë rrëshqitjen nga rafti.

Raftim rrjetë:

Shtyni raftin mes shufrave udhëzuese të mbajtëses së raftit dhe sigurohuni që këmbët të jenë me drejtim poshtë.

Tava e pjekjes/Tigani i thellë:

Shtyjeni tavën midis shufrave drejtues të mbajtëses së raftit.

8.2 Përdorimi i shinave teleskopike

Mos i lubrifikoni shinat teleskopike.

Sigurohuni që shinat teleskopike t'i fusni brenda plotësisht në furrë përpara se të mbyllni derën e furrës.

Hapi 1

Nxirrini shinat teleskopike të anës së djathtë dhe të majtë.

Hapi 2

Vendoseni raftin me rrjetë mbi shinat teleskopike e më pas shtyjini ato me kujdes brenda furrës.

9. FUNKSIONET SHTESË

9.1 Ventilatori i ftohjes

Kur pajisja është në punë, ventilatori i ftohjes ndizet automatikisht për t'i mbajtur sipërfaqet e pajisjes të ftohta. Nëse e fikni pajisjen, ventilatori ftohës mund të vazhdojë të punojë derisa të ftohet pajisja.

9.2 Termostati i sigurisë

Përdorimi i pasaktë i furrës ose pjesët me defekt mund të shkaktojnë mbinxehje të rrezikshme. Për ta parandaluar këtë, furra ka një termostat sigurie që ndërpret furnizimin me energji. Furra ndizet dhe aktivizohet përsëri automatikisht kur bie temperatura.

Furra juaj mund të ndryshojë nga furra që keni pasur më parë.

Gatimi i ëmbëlsirave

Gatimi i mishit dhe i peshkut

Përdorni një tigan të thellë për ushqim shumë të yndyrshëm për të parandaluar njollat e furrës që mund të jenë të përhershme.

Lëreni mishin për afërsisht 15 minuta para se ta prisni në mënyrë që lëngu të mos dalë jashtë.

Për të parandaluar shumë tym në furrë gjatë pjekjes, shtoni pak ujë në enën e thellë. Për të parandaluar kondensimin e tymit, shtoni ujë çdo herë pasi të thahet.

Koha e gatimit

Koha e gatimit varet nga lloji i ushqimit, qëndrueshmëria e tij dhe vëllimi.

Fillimisht, monitoroni performancën kur gatuani. Gjeni cilësimet më të mira (vendosja e nxehtësisë, koha e gatimit, etj.) për enët tuaja të gatimit, recetat dhe sasitë kur përdorni këtë pajisje.

10.2 Pjekje me ventilator dhe lagështirë - aksesorët e rekomanduar

Përdorni tava dhe enë të errëta dhe joreflektuese. Ato e thithin më mirë nxehtësinë se enët me ngjyrë të çelur dhe reflektuese.

Tavë pice	Tavë gatimi	Tasa qeramike	Tavë për bazë pandispanje
E errët, joreflektuese 28 cm diametër	E errët, joreflektuese 26 cm diametër	Qeramikë 8 cm diametër, 5 cm lartësi	E errët, joreflektuese 28 cm diametër

10.3 Pjekje me ventilator dhe lagështirë

Për rezultate optimale ndiqni sugjerimet e listuara në tabelën më poshtë.

		(℃)		(min)
Role tê embla, 12 copê	tavê pér pjakje ose tavë e thellë	175	3	40 - 50
Simite, 9 copê	tavê pér pjakje ose tavë e thellë	180	2	35 - 45
Picë, engrirë, 0,35 kg	rafti rrjetë	180	2	45 - 55
Role biskotash	tavê pér pjakje ose tavë e thellë	170	2	30 - 40
Kekë Brownie	tavê pér pjakje ose tavë e thellë	170	2	45 - 50
Sufle, 6 copê	tasa qeramike në raftin e telit	190	3	45 - 55
Bazë pudingu pandispanje	tavë baze pandispanje në raft teli	180	2	35 - 45
Sandviç Viktoria	tavê pjakjee mbi raft me rrjetë	170	2	35 - 50
Peshk i zier, 0,3 kg	tavê pér pjakje ose tavë e thellë	180	2	35 - 45
Peshk i plotë, 0,2 kg	tavê pér pjakje ose tavë e thellë	180	3	25 - 35
Fileta peshku, 0,3 kg	tavë pice mbi raft teli	170	3	30 - 40
Mish i zier, 0,25 kg	tavê pér pjakje ose tavë e thellë	180	3	35 - 45
Shashlik, 0,5 kg	tavê pér pjakje ose tavë e thellë	180	3	40 - 50
Biskota, 16 copë	tavë për pjkje ose tavë e thellë	150	2	30 - 45
Amareta, 20 copë	tavë për pjkje ose tavë e thellë	180	2	45 - 55
Kek me kupa, 12 copë	tavë për pjkje ose tavë e thellë	170	2	30 - 40
Pasta me kripë, 16 copë	tavë për pjkje ose tavë e thellë	170	2	35 - 45
Biskota me kore të shkrifët, 20 copë	tavë për pjkje ose tavë e thellë	150	2	40 - 50
Tarta të vogla, 8 copë	tavë për pjkje ose tavë e thellë	170	2	30 - 40
Perime, të ziera, 0,4 kg	tavë për pjkje ose tavë e thellë	180	2	35 - 45
Omëletë vegetariane	tavë pice mbi raft teli	180	3	35 - 45
Perime mesdhetare, 0,7 kg	tavë për pjkje ose tavë e thellë	180	4	35 - 45

10.4 Informacion për institutet e testimit

Testet sipas IEC 60350-1.

Kekë tê vegjël, 20 për tepsi	Gatim tradicional	Tava e pjekjes	3	170	20 - 35	-
Kekë tê vegjël, 20 për tepsi	Ventilator i plotë	Tava e pjekjes	3	150 - 160	20 - 35	-
Kekë tê vegjël, 20 për tepsi	Ventilator i plotë	Tava e pjekjes	2 dhe 4	150 - 160	20 - 35	-
Émbëlsirë me molë, 2 tava Ø20 cm	Gatim tradacional	Rafti me rjjetë	2	180	70 - 90	-
Émbëlsirë me molë, 2 tava Ø20 cm	Ventilator i plotë	Rafti me rjjetë	2	160	70 - 90	-
				(℃)	(min)	i
Pandispanj ë pa yndyrë, formë keku Ø 26 cm	Gatim tradicional	Rafti me rjetë	2	170	40 - 50	Ngroheni furrën paraprakisht për 10 min.
Pandispanj ë pa yndyrë, formë keku Ø 26 cm	Ventilator i plotë	Rafti me rjetë	2	160	40 - 50	Ngroheni furrën paraprakisht për 10 min.
Pandispanj ë pa yndyrë, formë keku Ø 26 cm	Ventilator i plotë	Rafti me rjetë	2 dhe 4	160	40 - 60	Ngroheni furrën paraprakisht për 10 min.
Amareta	Ventilator i plotë	Tava e pjkjes	3	140 - 150	20 - 40	-
Amareta	Ventilator i plotë	Tava e pjkjes	2 dhe 4	140 - 150	25 - 45	-
Amareta	Gatim tradacional	Tava e pjkjes	3	140 - 150	25 - 45	-
Bukë e thekur, 4 - 6 copë	Skarë	Rafti me rjetë	4	maks.	1 - 5	Ngroheni furrën paraprakisht për 10 min.
Qofte prej mish lope, 6 copë, 0.6 kg	Skarë	Rafti me rjetë, tavë kullimi	4	maks.	20 - 30	Vendosni raftin me rjetë nei nivelin e katërt dhe tavën e kullimit nei nivelin e trëtë furrës. Rrotullojeni ushqimin pasi të ketë kaluar gjysma e kohës SSEgatimit. Ngroheni furrën paraprakisht për 10 min.

Agjentét e pastrimit	Pastroni vetém me një copë me mikrofibræ pjesën ballore të pajisjes me ujë të negroë të një detergent të butë. Pastroni dhe kontrolloni guarnicónin e derës rotull kornizës së hapësirës së brendshme.
	Përdorni njëSolution pastrues për të pastruar sipërfaqet metalike.
	Pastroni njollat me një detergent të butë. Mos e aplikoni mbi sipërfaqet katalitike.
Përdorimi i përditshëm	Pastrojeni hapësiren e brendshme pas cdo përdorimi. Grumbullimi i yndyrës ose mbetjeve të tjera mund të shkaktojë zjarr.
	Në pajisje ose në panelet e dyerve prej xhami mund të kondensohet lagështi. Për të ulur kondensimin, lëreni pajisjen të punojë për 10 minuta para gatimit. Mos e ruani ushqimin në pajisje për më shumë se 20 minuta. Thani brendësinë vetëm me një copë me mikrofibræ pas cdo përdorimi.
Aksesorët	Pastrojini të githë aksesoret pas cdo përdorimi dhe lërini të thahren. Përdorni vetëm një leckë me mikrofibræ me ujë të negroë të detergent të butë. Mos i pastroni aksesoret në pjatalarëse.
	Mos i pastroni aksesoret që nuk ngjisin duke përdorur pastrues gërryes ose objekte me majë të mprehtë.

11.2 Mënyra e heqjes: Mbajtëset e rafteve / panelet katalitike

Hiqni mbajtëset e rafteve / panelet katalitike për të pastruar furrën.

Hapi 1	Fikni furren dhe prisni derisa tê ftohet.
Hapi 2	Tërhiqni pjesen ballore tê mbajëses nga pareti anésor. Mbajeni pjesen e pasme tê mbajëses sê rafteve dhe panelit katalitik né vend. Panelet katalitike nuk janë ngjitur me paretet e furrës. Ata mund tê bihen kur hiqni mbajëset e rafteve.
Hapi 3	Tërhiqni pjesen e pasme tê mbajëses sê rafteve jashtë murit anésor dhe hiqeni.
Hapi 4	Montojini mbajëset e rafteve nè rendin e kundërt. Kunjat mbajës nè treguesit teleskopikë duhet tê drejtohen pëppara.

11.3 Si ta përdorni: Pastrimi katalitik

Në hapësirën e brendshme ka panele katalitike. Panelet katalitike absorbojnë yndyrën gjatë procesit të katalizës.

Njollat ose çngjyrosja e veshjes katalitike nuk kanë asnjë ndikim në pastrim.

Pörpara pastrimit katalitik
Fikni furren dhe prisni derisa tê ftohét.	Hiqni tê githë aksesorët.	Pastroni dyshemenë e furrës dhe xhamin e brendshëm tê derës me ujë tê nitrohtë, leckë tê butë dhe detergjent tê butë.

Pastroni furrën me pastrimin katalitik
Hapi 1	Hapi 2	Hapi 3
Vendosni funksonin dhe temperaturën e furrës: ☐ 250°C Kohëzgjatja: 1 orë	Pas pastrimit, rotullojeni çelësin e funksoneve të furrës né pzocionin e çaktivizimit.	Kur furra të ftohet, pastrojeni pjesën e brendshme me një copë të njomë dhe të butë.

11.4 Mënyra e heqjes dhe e instalimit: Dera

Dera e furrës ka dy panele xhami. Mund ta hiqni derën e furrës dhe panelin e brendshëm prej xhami për ta pastruar. Lexoni të gjithë udhëzimin "Heqja dhe instalimi i derës" përpara se të hiqni panelet prej xhami.

KUJDES!

Mos e përdorni furrën pa panelet prej xhami.

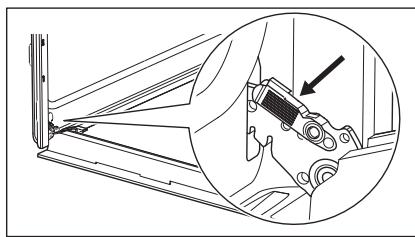

Hapi 1: Hapeni derën plotësisht dhe mbani të dyja menteshat.

Hapi 2: Ngrini dhe tërhiqni shulat derisa të klikojnë.

Hapi 3	Mbylleni derën e furrës né poziconin e parë tê hapjes. Më pas ngrini dhe têrhiqeni per ta hequr derën nga vendi.
Hapi 4	Vëreni derën mbi një pëlhurë tê butë mbi një sipëfAQe tê qëndrueshme.
Hapi 5	Mbani shtrënguar né tê dy anët kornizën (B) e sipërme tê derës dhe shtyjeni nga brenda për ta Çliruar nga kllapa.
Hapi 6	Tërhiqeni kornizën e derës drejt vetes për ta hequr.
Hapi 7	Mbajeni panelin prej xhami tê derës nga pjesa e sipërme dhe nxirreni jashtë me kujdes. Sigurohuni që xhami tê rëshqasë jashtë mbështetëseve krejësisht.
Hapi 8	Pastrojini panelet prej xhami me uëdhe sapun. Thajini me kujdes panelet prej xhami. Mos i pastroni panelet prej xhami në pjatalarese.
Hapi 9	Pas pastrimit, montoni panelin prej xhamit dhe derën e furrës.
Nëse dera ßështe montuar sakte, do tê degjoni një klikim kur mbyllni shulat.
Zona e afishimit tê ekranit duhet tê jetsë e kthyer nga ana e brendshme e derës. Sigurohuni që pas montimit sipëfAQa e kornizës SSE panelit prej xhami në zonat e afishimit tê mos jëte aeshpër kur e prekni. Kur instalohet sakte korniza e derës kërcet. Sigurohuni që ta montoni sakte në vend panelin e brendshëm prej xhami.

11.5 Mënyra e ndërrimit: Llamba

PARALAJMËRIM!

Hapi 1	Hapi 2	Hapi 3
Fikni furrën. Prisni derisa furra të jetë ftohur.	Shkëputeni furrën nga priza e korrentit.	Vendosni një pëlhurë në fund të zgavrës.

Llamba e pasme

Hapi 1	Rrotullojeni kapakun e llambës për ta hequr.
Hapi 2	Pastroni kapakun prej xhami.
Hapi 3	Ndërroni llambën me një llambë të përshtatshme që i reziston nxehtësisë 300 °C.
Hapi 4	Instaloni kapakun prej xhami.

12. ZGJIDHJA E PROBLEMEVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

12.1 Çfarë duhet bërë nëse...

Në çdo rast që nuk përfshihet në këtë tabelë, ju lutemi kontaktoni me një qendër të autorizuar shërbimi.

Problemi	Kontrolloni nèse...
Furra nuk nxehet.	Èshtë djegur siguresa.

Problemi	Kontrolloni nèse...
Guarnicioni i derës ßëhtë i dëmtuar.	Mos e përdorni furren. Kontaktoni një Qender të Autorizuar të Shërbimit.
Fundi i gatimit - nuk ßëhtë vendosur.	Caktoni: Fundi i gatimit. Shikoni "Funksionet e orës".
Llamba nuk punon.	Llamba ßëhtë djegur.

12.2 Të dhënat e shërbimit

Nëse nuk e gjeni dot vetë një zgjidhje, kontaktoni me shitësin tuaj ose me një qendër shërbimi të autorizuar.

Të dhënat e nevojshme për qendrën e shërbimit ndodhen në pllakën e specifikimeve. Pllaka e specifikimeve është në kornizën e përparme të brendësisë së pajisjes. Mos e hiqni pllakën e specifikimeve nga pjesa e brendshme e pajisjes.

Ju rekomandojmë t'i shkruani të dhënat këtu:
Modeli (MOD.)	......
Numri i produktit (PNC)	......
Numri i serisë (S.N.)	......

13.1 Të dhënat teknike

Tensioni	220 - 240 V
Frekuencia	50 - 60 Hz

14. EFIKASITETI ENERGJETIK

14.1 Informacioni i produktit dhe Fleta e informacionit të produktit

Emri i furnizuesit	Electrolux
Identifikimi i modelit	EOA5220AOR 949496915EOA5220AOV 949496914
Indeksi i Eficiencës SSEnergjisë	95.3
Klasi i efikasitetit energjetik	A
Konsumi i energjisë me ngarkesë standarde, regjimi tradicional	0.95kWh/cikël
Konsumi i energjisë me ngarkesë standarde, regjimi me ventilim të détyruar	0.81kWh/cikël
Numri i zgavrave	1
Burimi i nxhtësisë	Elektriciteti
Volumi	72I
Lloji i furrës	Furrë e integruar
Sasi	EOA5220AOR	30.2kg
	EOA5220AOV	30.2kg

IEC/EN 60350-1 - Pajisje shtëpiake gatimi me energji elektrike - Pjesa 1: Gama, furrat, furrat me avull dhe skarat - Metodat për matjen e performancës.

14.2 Kursimi i energjisë

Pajisja ka disa karakteristika që ju ndihmojnë të kurseni energji gjatë gatimit të përditshëm.

Sigurohuni që dera e pajisjes të jetë mbyllur mirë kur pajisja është në punë. Mos e hapni derën e pajisjes shumë shpesh gjatë gatimit. Mbajeni guarnacionin e derës të pastër dhe sigurohuni që të jetë i fiksuar mirë në vend.

Përdorni enë metalike për të përmirësuar kursimin e energjisë.

Kur është e mundur, mos e ngrohni pajisjen përpara gatimit.

Mbajini periudhat e pushimit mes gatimeve sa më të shkurtra që të jetë e mundur kur përgatisni pak gatime njëkohësisht.

Gatimi me ventilator

Kur është e mundur, përdorni funksionet e gatimit me ventilator për të kursyer energji.

Nxehtësia e mbetur

Kur gatimi zgjat më shumë se 30 minuta, reduktoni temperaturën e pajisjes minimumi 3 - 10 minuta përpara përfundimit të gatimit. Nxehtësia e mbetur brenda pajisjes do të vazhdojë të gatuajë.

Perdoreni nxhehtesine e mbetur për të ngrohur gatimet e tjera.

Për ta mbajtur ushqimin të ngrohtë

Zgjidhni cilësimin me të ulët të mundshëm të temperaturës për të përdorur nxhehtësinë e

mbetur dhe për ta mbajtur ushqimin të ngrohtë.

Pjekje me ventilim dhe lagështi

Funksion i projektuar për të kursyer energjinë gjatë gatimit.

15. ÇËSHTJE QË LIDHEN ME AMBIENTIN

Ricikloni materialet me simbolin

Vendoseni ambalazhin te kontejnerët e riciklimit nëse ka. Ndihmoni në mbrojtjen e mjedisit dhe shëndetit të njerëzve dhe në riciklimin e mbetjeve të pajisjeve elektrike dhe

elektronike. Mos hidhni pajisjet e shënuara me simbolin E mbeturinave shtëpiake.

Ktheni produktin në pikën lokale të riciklimit ose kontaktoni me zyrën komunale.

Buxoni te nojezën cëvët za yntreba, broshurën, otstranigavanje na neizpravnost, informacion për servis dhe riparim: www.electrolux.com/support

Regjistroni produktin tuaj për shërbim më të mirë: www.registerelectrolux.com

Blini aksesorë, konsumativë dhe pjesë rezervë origjinale për pajisjen tuaj: www.electrolux.com/shop
