FSL 52 H - Fırın FRANKE - Ücretsiz kullanım kılavuzu

Ürün tipi	Ankastre fırın
Marka	Franke
Model	FSL 52 H
Boyutlar (Y x G x D)	59,5 x 59,5 x 55 cm
Net ağırlık	35 kg
Elektrik beslemesi	230 V / 50 Hz
Maksimum güç	3000 W
Fırın kapasitesi	67 litre
Pişirme modları	Döner ısı, geleneksel ısı, ızgara, vantilatörlü ızgara, buz çözme
Sıcaklık aralığı	50 °C ila 250 °C
Kumanda tipi	Döner düğmeli manuel
Gösterge	Dijital saat ve ışıklı göstergeler
İç aydınlatma	Halojen ampul (25 W)
Kapı malzemesi	Siyah temperli cam
Çıkarılabilir kapı	Evet, kolay temizlik için
Temizlik	Yumuşak bez ve hafif deterjanla manuel temizlik
Çocuk güvenliği	Entegre kumanda kilidi
Soğutma	Entegre soğutma fanı
Yedek parçalar	Franke satış sonrası servisinden temin edilebilir
Onarılabilirlik endeksi	8,4/10 (üretici verilerine göre)

Sık sorulan sorular - FSL 52 H FRANKE

Franke FSL 52 H fırınının tam boyutları nelerdir?

Standart boyutlar yükseklik 59,5 cm, genişlik 59,5 cm ve derinlik 55 cm'dir. Ankastre montaj için en az 60 x 60 x 57 cm'lik bir alan ayırın.

İlk kullanıma nasıl hazırlanır?

Tüm ambalajları ve aksesuarları çıkarın. Boş fırını 250 °C'de 30 dakika ısıtın, böylece üretim kalıntıları yanar. Odayı iyice havalandırın.

Mevcut farklı pişirme modları nelerdir?

Bu fırın, döner ısı, geleneksel ısı (üst/alt), ızgara, vantilatörlü ızgara ve buz çözme sunar. Uygun modu döner düğme ile seçin.

Fırın içi nasıl temizlenir?

Ilık sabunlu suya batırılmış yumuşak bir bez kullanın. İnatçı lekeler için karbonat macunu uygulayın. Aşındırıcı ürünlerden kaçının. Kapı, kolay erişim için sökülebilir.

Fırın ısınmazsa ne yapmalı?

Elektrik beslemesini ve sigortayı kontrol edin. Zamanlayıcının ayarlandığından emin olun. Sorun devam ederse Franke satış sonrası servisi ile iletişime geçin.

Aydınlatma ampulü nasıl değiştirilir?

Elektrik beslemesini kesin. İç cam kapağı çıkarın (genellikle döndürerek). Halojen ampulü (25 W, G9 duy) yenisiyle değiştirin. Kapağı geri takın.

Kapatma sonrası soğutma fanı dönmeye devam ediyor, bu normal mi?

Evet, bu normaldir. Fan, iç bileşenleri soğutur. Birkaç dakika sonra otomatik olarak durur.

Çocuk kilidi var mı?

Evet, bir kilit fonksiyonu vardır. Etkinleştirmek/devre dışı bırakmak için 'Kilit' tuşuna (modele göre) 3 saniye basılı tutun.

Fırınla birlikte hangi aksesuarlar veriliyor?

Fırın, bir metal ızgara, bir fırın tepsisi ve bir şiş desteği (modele göre) ile birlikte gelir. Kesin liste için kullanım kılavuzuna bakın.

Yedek parçalar nerede bulunur?

Yedek parçalar (ampuller, rezistanslar, kapı contaları) Franke yetkili satıcılarından veya resmi web sitesinden temin edilebilir. Her zaman orijinal parçalar kullanın.

KULLANIM KILAVUZU FSL 52 H FRANKE

TR Kullanıcı kılavuzu

1. Kontrol paneli
2. Fan
3. Lamba
4. Raf kılavuzları (seviye, pişirme bölmesinin duvarında gösterilir)
5. Kapak
6. Üst ısıtma elemanı/ızgara
7. Yuvarlak ısıtma elemanı (görünmez)
8. Tanıtım levhası (çıkarmayın)
9. Alt ısıtma elemanı (görünmez)

KONTROL PANELİ

°C

1234

1. SEÇİM DÜĞMESİNİ

Bir işlev seçmek suretiyle fırını açmak için kullanılır. Fırını kapatmak için, 0 konumuna çevirin.

2. ZAMAN AYARI DÜĞMESİ

Zaman ayarı olarak kullanılabilir. Pişirme işlemini etkinleştirmez veya kesintiye uğratmaz.

3. TERMOSTAT DÜĞMESİ

Seçilen işlevi etkinleştirirken istediğiniz sıcaklığı seçmek için çevirin.

4. TERMOSTAT / ÖN ISITMA LED'İ

Isıtma işlemi sırasında açılır. İstenilen sıcaklığa ulaşıldığında kapanır.

AKSESUARLAR

RAF TABAK FIRIN TEPSİSİ

Aksesuar sayısı ve türü, satın alınan modele bağlı olarak değişebilir. Diğer aksesuarlar, Satış Sonrası Servisten ayrıca satın alınabilir.

RAFIN VE DİĞER AKSESUARLARIN TAKILMASI

- Rafı, hafif yukarı eğimli tutarak ve yükseltilmiş olan arka tarafını (yukarı bakan) önce yerleştirerek istediğiniz seviyeye takın. Ardından, raf kılavuzu boyunca mümkün olduğunca yatay olarak kaydırın.

• Fırın tepsisi gibi diğer aksesuarlar, raf kılavuzlarında kaydırılarak, yatay olarak takılır.
• Raf kılavuzları, fırının temizliğini kolaylaştırmak amacıyla çıkarılabilir: yuvalarından çıkarmak için çekin.

İŞLEVLER

KAPALI

Fırını kapatmak için kullanılır.

İŞİK

Bölmenin ışığını açmak için kullanılır.

ALT VE ÜSTTEN ISITMA

Yalnızca bir rafta her türlü yemeği pişirmek için kullanılır. 2. rafı kullanmak daha iyidir.

BUHARLI TEMİZLEME

Bu özel düşük sıcaklıkta temizleme çevrimi sırasında salınan buharın etkisiyle, kirlerin ve yemek artıklarının kolayca temizlenmesi sağlanır. Fırının tabanına 200 ml içme suyu dökün ve işlevi 90°C'de 35' boyunca kullanın. İşlevi fırın soğuk iken etkinleştirin ve çevrim sona erdiğinde 15' soğumaya bırakın.

KONVEKSİYONLU

Sıvı dolgulu kekleri tek bir rafta pişirmek için kullanılır. Bu işlev, iki rafta pişirmek için de kullanılabilir. Yiyecekleri daha dengeli bir şekilde pişirmek için tabakların konumunu değiştirin.

IZGARA

Biftek, kebap ve sosis izgara yapmak, sebze ograten pişirmek veya ekmek kızartmak için kullanılır. Et izgara yaparken, pişirme esnasında çıkan sıvıları toplaması için tabak kullanılmasını öneriyoruz: Tavayı, rafın altındaki seviyelerden herhangi birine konumlandırın ve 200 ml içme suyu ekleyin.

TURBO IZGARA

Büyük et parçalarını kızartmak için kullanılır (butlar, rozbif, tavuk). Pişirme esnasında çıkan sıvıları toplaması için bir tabak kullanılmasını öneriyoruz: Tavayı, rafın altındaki seviyelerden herhangi birine konumlandırın ve 500 ml içme suyu ekleyin.

BUZ ÇÖZME

Yemeklerin buzunu daha hızlı bir şekilde çözdürmek için kullanılır.

İLK KULLANIM

.FIRINI ISITIN

Yeni bir fırın, imalat esnasında kalmış olabilecek kokular yayabilir: Bu tamamen normaldir. Dolayısıyla yemek pişirmeye başlamadan önce, olası kokuları gidermek için fırının içi boş halde ısıtılmasını öneriyoruz.

Fırındaki koruyucu karton ambalajlarını veya şeffaf filmleri ve içindeki aksesuarları çıkarın.

Fırını tercihen "Konveksiyonlu" işlevini kullanarak yaklaşık bir saat boyunca 250 °C'de ısıtın. Fırın, bu süre boyunca boş olmalıdır.

İşlevi doğru şekilde ayarlamak için talimatlara uyun.

Notlar: cihazı ilk kez kullandıktan sonra odanın havalandırılması tavsiye edilir.

GÜNLÜK KULLANIM

1. BİR İŞLEV SEÇİN

Bir işlev seçmek için, seçim düğmesini istediğiniz işleve karşılık gelen simgeye çevirin.

2. BİR İŞLEVİ ETKİNLEŞTİRİN

MANUEL

Seçtiğiniz işlevi başlatmak için, istediğiniz sıcaklığı ayarlamak üzere termostat düğmesini çevirin.

İşlevi herhangi bir zamanda duraklatmak için, fırını kapatın, seçim düğmesi ve termostat düğmesini 0'e çevirin.

BUHARLI TEMİZLEME

"Buharlı Temizleme" adlı temizleme işlevini etkinleştirmek için, fırının tabanına 200 ml içme suyu dökün ve ardından seçim düğmesi ile termostat düğmesini △* simgesine çevirin.

İşlevin 35' boyunca kullanılması önerilir.

3. ÖN ISITMA

İşlev etkinleştirildikten sonra, termostat LED'i yanarak, ön ısıtma işleminin başladığını bildirecektir. Bu işlemin sonunda, termostat LED'i sönerek, fırının ayarlanan sıcaklığa ulaştığını bildirecektir: Bu noktada, yiyeceği içeri yerleştirin ve pişirme işlemi ile devam edin.

Lütfen dikkat edin: Ön ısıtma bitmeden yemeğin fırına verilmesi, nihai pişirme sonucunu olumsuz etkileyebilir.

5. ZAMAN AYARININ AYARLANMASI

Bu seçenek, pişirmeyi kesintiye uğratmaz veya etkinleştirmez; ancak, hem bir işlev etkin iken hem de fırın kapalı durumdayken dakika hatırlatıcıyı kullanmanızı sağlar.

Zaman ayarını etkinleştirmek için, zaman ayarı düğmesini saat yönünde sağa doğru çevirin, ardından zıt yönde çevirerek istediğiniz süreye ayarlayın: geri sayma işlemi sona erdiğinde sesli bir sinyal ile uyarı verilecektir.

FAYDALI İPUÇLARI

PİŞİRME TABLOSU NASIL OKUNMALIDIR

Tabloda, farklı türlerdeki yiyecekleri pişirmek için en iyi işlev, aksesuarlar ve seviye listelenmiştir. Pişirme süreleri yemeğin fırına konulduğu andan itibaren başlar, ön ısıtma (gerekirse) hariç tutulmuştur. Pişirme sıcaklıkları ve süreleri yaklaşık olarak verilmiştir ve yemeğin miktarına ve kullanılan aksesuar türüne göre değişir. İlk başta önerilen en düşük ayarları kullanın, eğer yemek yeterince pişmezse o zaman daha yüksek ayarlara geçin. Verilen aksesuarları kullanın ve koyu renkli metal kek kaplarını ve fırın tepsilerini tercih edin.

Ayrıca ateşe dayanıklı (payreks) veya kumlu taştan yapılmış tava ve aksesuarlar da kullanabilirsiniz, ancak bunlarda pişirme süresinin biraz daha uzun olacağını unutmayın.

BİRKAÇ YEMEĞİ AYNI ANDA PİŞİRME

"Konveksiyonlu" işlevini kullanarak, farklı yemekleri (örneğin: balık ve sebze) aynı anda farklı seviyelerde pişirebilirsiniz. Daha kısa pişirme süresi gerektiren yemeği çıkarın ve daha uzun süre gerektiren yemeği fırında tutmaya devam edin.

PİŞİRME TABLOSU

YEMEK TARİFİ İŞLEV		ÖN ISITMAİŞLEMI	SICAKLIK(°C)	SÜRE(DK.)	SEVİYE VE AKSESUARLAR
Mayalı kekler		Evet 150 - 170 30 - 90			2
		Evet 150 - 170 30 - 90***			4 1
Kremalı pastalar(cheesecake, strudel, meyveli turtta)		Evet 160 - 200 35 - 90			2
		Evet 160 - 200 35 - 90***			4 2
Çörekler/küçük tartlar		Evet 160 - 180 15 - 35			2 / 3
		Evet 150 - 170 20 - 40 ***			4 2
Profiterol çöregi		Evet 180 - 200 40 - 60			2
		Evet 170 - 190 35 - 50***			4 2
Beze		Evet 90 150 - 200			2
		Evet 90 140 - 200***			4 2
Pizza / Ekmek		Evet 220 - 250 10 - 25			1 / 2
		Evet 200 - 240 15 - 30 ***			4 2
Sandviç 80 g		Evet	180 - 200	30 - 45	2
Somun ekmek 500 g		Evet	180	50 - 70	1 / 2
Ekmek		Evet 180 - 200 30 - 80***			4 2
Donmuş pizza		Evet	250 10 - 20		2
		Evet	250	10 - 20***	4 2
Tuzlu kekler(sebzeli turtta, kiş)		Evet 180 - 200 30 - 45			2
		Evet 170 - 200 40 - 60***			4 2
Milföy tatlısı / Milföy pasta ve kekler		Evet 190 - 200 20 - 30			2
		Evet 180 - 190 15 - 40***			4 2
Lazanya / fırında makarna /fırın rulo makarna / pide		Evet 190 - 200 45 - 65			2
Kuzu / dana / sığır / domuz 1 kg		Evet	190 - 200	80 - 110	2

AKSESUARLAR
	Raf	Rafın üzerinde fırın kabı veya kek kalıbı	Rafın üzerinde fırın tepsisi veya kek kalıbı	İçerisine 200 ml su konulmuş fırın tepsisi	FIRIN TEPSİSİ
YEMEK TARİFİ İŞLEV		ÖN ISITMAİŞLEMI	SICAKLIK(°C)	SÜRE(DK.)	SEVIYEVE AKSESUARLAR
Kabuğu kızartılmış domuz fırın 2 kg		Evet	180 - 190	110 - 150	2
Tavuk / tavşan / ördek 1 kg		Evet	200 - 230	50 - 100	2
Hindi / kaz 3 kg Evet 180 - 200 150 - 200					2
Fırında balık / kağıtta 0,5 kg(fileto, bütün)		Evet 170 - 190	30 - 45		2
Sebze dolmaları(domates, kabak, patlican)		Evet 180 - 200	50 - 70		2
Kızarmış ekmek		5'	250	2 - 6	5
Balık fileto/dilim		5'	250	15 - 30 *	4 3
Sosis / kebap / pirzola / hamburger		5'	250	15 - 30 *	5 4
Tavuk kızartma 1-1,3 kg		-	200 - 220	60 - 80 **	3 1
Az pişmiş rozbif 1 kg		-	200	35 - 50 **	3
Kuzu budu/paça		-	200	60 - 90 **	3
Fırın patates		-	200 - 220	35 - 55 **	3
Sebze graten		-	200 - 220	25 - 55	3
Lazanya ve et		Evet	200	50 - 100 ****	4 1
Et ve patates		Evet	190 - 200	45 - 100 ****	4 1
Balık ve sebzeler		Evet	180	30 - 50 ****	4 2

* Pişirme işleminin yarısına gelindiğinde yemeği çevirin. ** Pişirme işleminin üçte ikisine gelindiğinde yemeği çevirin (gerekirse). *** Tahmini süre: Kişisel tercihe göre yemekler fırından farklı zamanlarda çıkarılabilir.

İŞLEVLER	—
	—	Izgara	Turbo Izgara	Konveksiyonlu

TEMİZLİK VE BAKIM

Buharlı temizleme cihazları kullanmayın.

Tüm işlemler sırasında koruyucu eldiven kullanın.

Gereken işlemleri, fırın soğuk iken gerçekleştirin.

Cihazı güç kaynağından ayırın.

Cihazın yüzeylerine zarar verebileceklerinden bulaşık teli, aşındırıcı tel veya aşındırıcı/korozif temizlik maddeleri kullanmayın.

DIŞ YÜZEYLER

• Yüzeyleri nemli bir mikrofiber bezle temizleyin. Çok kirli ise, birkaç damla pH açısından nötr deterjan damlatın. Kuru bir bezle silerek kurulayın.
• Korozif veya aşındırıcı deterjanlar kullanmayın. Bu tür ürünlerden herhangi biri dikkatsizlik sonucu cihazın yüzeyleri ile temas ederse, derhal nemli bir mikrofiber bezle temizleyin.

İÇ YÜZEYLER

- Her kullanımdan sonra fırını soğumaya bırakın ve ardından, yemek artıklarının neden olduğu kalıntı veya lekeleri temizlemek için tercihen hala sıcakken temizleyin. Su içeriği yüksek yiyeceklerin pişirilmesi sonucu oluşan yoğuşma suyunu kurutmak için, fırını tamamen soğumaya bırakın ve ardından bir bez veya süngerle silin.

• İç yüzeyleri optimum şekilde temizlemek için "Buharlı Temizleme" işlevini etkinleştirin.
• Kapak, camın temizliğini kolaylaştırmak için kolayca çıkarılıp takılabilir.
• Kapak camını uygun bir sıvı deterjanla temizleyin.
• Izgaranın üst ısıtma elemanı, fırının üst panelini temizlemek üzere alçaltılabilir.

AKSESUARLAR

Kullanımdan sonra aksesuarları bulaşık deterjanı çözeltisinin içine koyun, eğer hala sıcaksa bunları fırın eldivenleriyle tutun. Yemek artıkları, bir bulaşık fırçası veya sünger kullanılarak çıkarılabilir.

KAPAĞI ÇIKARTMA VE YERİNE TAKMA

1. Kapağı çıkarmak için, tamamen açın ve mandalları kilit açma konumuna gelene kadar alçaltın.

1. Kapağı kapatabildiğiniz kadar kapatın.

Kapağı her iki elinizle sıkıca tutun – tutma kolundan tutmayın. Kapağı, yuvasından (b) kurtulana kadar yukarı doğru (a) çekerken aynı anda kapatmayı sürdürerek çıkarabilirsiniz.

Kapağı, yumuşak bir yüzey üzerine dayayarak bir tarafa koyun.

1. Fırına doğru hareket ettirmek, menteşelerin kancalarını yuvaları ile hizalı konuma getirmek ve üst kısmı yuvasına sabitlemek suretiyle kapağı yerine takın.
2. Kapağı alçaltın ve ardından tamamen açın. Mandalları, orijinal konumlarına gelecek şekilde alçaltın: Tamamen alçalttığınızdan emin olun.
3. Kapağı kapatmayı deneyin ve kontrol paneli ile hizalı olduğundan emin olmak için kontrol edin. Değilse, yukarıdaki adımları tekrarlayın.

PRESS TO CLEAN - CAMIN TEMİZLENMESİ

1. Kapağı çıkardıktan ve tutma kolu aşağı bakacak şekilde yumuşak bir yüzeyin üzerine koyduktan sonra, iki tespit klipsine aynı anda basın ve kapağın üst kenarını, kendinize doğru çekerek çıkarın.

1. İç camı kaldırın ve her iki elinizle sıkıca tutun, çıkarın ve temizlemeden önce yumuşak bir yüzeyin üzerine koyun.
2. İç camı doğru konumlandırmak için, sol köşede "R" harfinin görünür olduğundan emin olun. Önce, camın "R" ile işaretli olan uzun tarafını destek yuvalarına takın, ardından alçaltarak yerine yerleştirin.

1. Üst kenarı yerine takın: Bir klik sesi, konumun doğru olduğunu bildirecektir. Kapağı yerine takmadan önce sızdırmazlık yerinin güvenli olduğundan emin olun.

1. Fırının elektrik fişini güç beslemesinden çıkarın.
2. Lambanın kapağını sökün, ampulü değiştirin ve kapağı tekrar ampulün üzerine vidalayın.
3. Fırını tekrar güç kaynağına bağlayın.

Lütfen dikkat edin: Yalnızca 20-40 W/230 V tip G9, T300°C halojen ampuller kullanın. Ürünün içinde kullanılan ampul ev aletlerinde kullanılmak üzere tasarlanmıştır ve evin içindeki genel oda aydınlatmasında kullanılmaya uygun değildir (EC Düzenlemesi 244/2009). Ampuller Satış Sonrası Servisimizden elde edilebilir.

- Halojen ampul kullanıyorsanız, parmak uçlarınız ampullere zarar verebileceğinden, ampulleri çıplak elle tutmayın. Lamba kapağı yerine takılmadan fırını kullanmayın.

Bu ürün, enerji verimliliği sınıfında bir ışık kaynağına sahiptir G.

ARIZA TARAMA

Sorun Olası neden Çözüm
Fırın çalışmıyor. Güç kesintisi.	Şebeke bağlantısının kesilmesi.	Şebeke elektrik gücü olup olmadığını ve fırının elektrik beslemesine bağlı olup olmadığını kontrol edin.Sorunun giderilip giderilmediğini görmek için, fırını kapatıp yeniden açın.

*Cihazın çalıştırılması ile ilgili herhangi bir sorun yaşamanız durumunda, bir Franke Teknik Servis Merkezi ile irtibata geçin.

Kesinlikle yetkisiz teknisyenlerden servis hizmeti almayın.

Aşağıdakileri belirtin:

- arızanın türü

- cihaz modeli (parça/Kod)

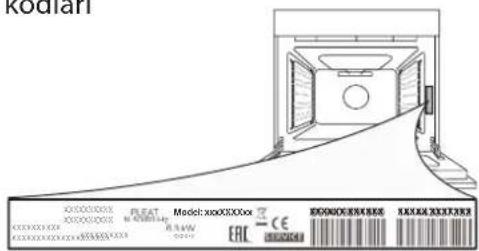

- fırın iç haznesinin sağ kenarında bulunan (fırın kapağı açıkken görülebilen) cihaz etiketindeki seri numara (S.N.).

Servis Merkezimizle temasa geçerken, lütfen ürününüzün tanıtma etiketinde verilen kodları belirtin.

Servis Merkezimizle temasa geçerken, lütfen ürününüzün tanıtma etiketinde verilen kodları belirtin.

İÇİNDEKİLER

GENEL BAKIŞ....100
