Тип изделия	Встраиваемая духовка
Марка	Franke
Модель	FSL 52 H
Размеры (В x Ш x Г)	59.5 x 59.5 x 55 см
Вес нетто	35 кг
Электропитание	230 В / 50 Гц
Максимальная мощность	3000 Вт
Объем духовки	67 л
Режимы приготовления	Конвекция, традиционный нагрев, гриль, гриль с вентилятором, разморозка
Диапазон температур	от 50 °C до 250 °C
Тип управления	Механическое с поворотными ручками
Дисплей	Цифровые часы и световые индикаторы
Внутреннее освещение	Галогенная лампа (25 Вт)
Материал дверцы	Закаленное черное стекло
Съемная дверца	Да, для удобной очистки
Очистка	Ручная очистка мягкой тканью и мягким моющим средством
Защита от детей	Встроенная блокировка управления
Охлаждение	Встроенный вентилятор охлаждения
Запасные части	Доступны в сервисном центре Franke
Индекс ремонтопригодности	8.4/10 (по данным производителя)

Часто задаваемые вопросы - FSL 52 H FRANKE

Каковы точные размеры духовки Franke FSL 52 H?

Стандартные размеры: 59.5 см в высоту, 59.5 см в ширину и 55 см в глубину. Для встраивания предусмотрите пространство не менее 60 x 60 x 57 см.

Как выполнить первый ввод в эксплуатацию?

Удалите всю упаковку и аксессуары. Нагрейте пустую духовку до 250 °C в течение 30 минут, чтобы выжечь производственные остатки. Хорошо проветрите помещение.

Какие различные режимы приготовления доступны?

Эта духовка предлагает конвекцию, традиционный нагрев (верх/низ), гриль, гриль с вентилятором и разморозку. Выберите подходящий режим поворотной ручкой.

Как почистить внутреннюю часть духовки?

Используйте мягкую ткань, смоченную в теплой мыльной воде. Для стойких пятен нанесите пасту из пищевой соды. Избегайте абразивных средств. Дверца снимается для удобного доступа.

Что делать, если духовка не нагревается?

Проверьте электропитание и автоматический выключатель. Убедитесь, что таймер установлен. Если проблема не устраняется, обратитесь в сервисный центр Franke.

Как заменить лампу освещения?

Отключите электропитание. Снимите внутреннюю стеклянную крышку (обычно поворотом). Замените галогенную лампу (25 Вт, цоколь G9) на новую. Установите крышку на место.

Вентилятор охлаждения продолжает вращаться после выключения, это нормально?

Да, это нормально. Вентилятор охлаждает внутренние компоненты. Он автоматически останавливается через несколько минут.

Есть ли блокировка от детей?

Да, есть функция блокировки. Удерживайте нажатой кнопку 'Блокировка' (или по модели) в течение 3 секунд для включения/выключения.

Какие аксессуары поставляются с духовкой?

Духовка поставляется с металлической решеткой, противнем и держателем для вертела (в зависимости от модели). Обратитесь к инструкции для точного списка.

Где найти запасные части?

Запасные части (лампы, нагревательные элементы, уплотнители дверцы) доступны у авторизованных дилеров Franke или на официальном сайте. Всегда используйте оригинальные детали.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FSL 52 H FRANKE

Руководство по эксплуатации

Электрический духовой шкаф

Электрический духовой шкаф

فرن كهربائي

Языки / Langues / Lingue / Idiomas / Idiomas / Języki / Jazyky / Jazyky / Γλωσσες / Limbi / Diller / Языки / Мови / اللغات

EN USER MANUAL 3 DE BEDIENUNGSANLEITUNG 11 FR MANUEL DE L'UTILISATEUR 19 IT MANUALE D'USO 27 ES MANUAL DE USUARIO 35 PT MANUAL DO UTILIZADOR 43 PL PODRĘCZNIK UŻYTKOWNIKA 51 CS NÁVOD K POUŽITÍ 59 SK NÁVOD NA POUŽÍVANIE 67 EL EΓXEIPIΔIO XPHΣΗΣ 75 RO MANUAL DE UTILIZARE 83 TR KULLANICI KILAVUZU 91 RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 99 UK ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 107 AR دليل المستخدم 115

СОДЕРЖАНИЕ

ОБЗОР 4

ПАНЕЛЬ УПРАВЛЕНИЯ 4

ПРИНАДЛЕЖНОСТИ 5

ФУНКЦИИ 5

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ....6

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ....6

ПОЛЕЗНЫЕ СОВЕТЫ 6

ТАБЛИЦА ПРИГОТОВЛЕНИЯ 7

ПАНЕЛЬ УПРАВЛЕНИЯ ....100

ПРИНАДЛЕЖНОСТИ....101

РЕЖИМЫ....101

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ....102

ПОВСЕДНЕВНАЯ ЭКСПЛУАТАЦИЯ 102

ПОЛЕЗНЫЕ СОВЕТЫ....102

ТАБЛИЦА ПРИГОТОВЛЕНИЯ БЛЮД 103

ОЧИСТКА И УХОД....105

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ....106

ПОМОЩЬ 106

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

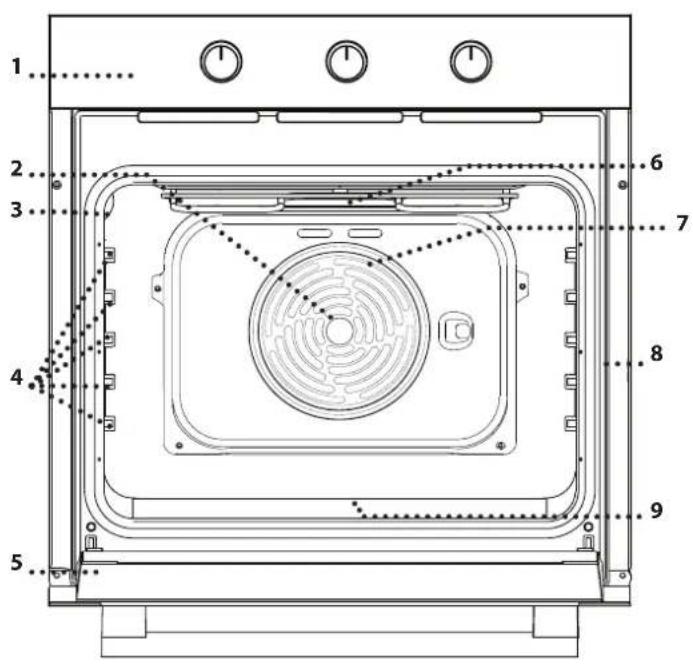

ОБЗОР

1. Панель управления
2. Вентилятор
3. Лампа
4. Направляющие для противней (уровень указан на внутренней стенке шкафа)
5. Дверца
6. Верхний нагревательный элемент/гриль
7. Круговой нагревательный элемент (не виден)
8. Паспортная табличка (не снимать)
9. Нижний нагревательный элемент (не виден)

ПАНЕЛЬ УПРАВЛЕНИЯ

°C

1234

1. РУЧКА ВЫБОРА

Для включения духового шкафа путем выбора режима. Чтобы выключить печь, поверните ручку в положение 0.

2. РУЧКА ТАЙМЕРА

Используется для установки таймера. Не запускает и не останавливает процесс приготовления.

3. РУЧКА ТЕРМОСТАТА

Поверните, чтобы установить необходимую температуру при выборе режима.

4. ИНДИКАТОР ТЕРМОСТАТА / ПРОГРЕВ

Горит в процессе нагрева. Гаснет после достижения требуемой температуры.

ПРИНАДЛЕЖНОСТИ

РЕШЕТКА

Количество и тип принадлежностей может варьироваться в зависимости от приобретенной модели. Дополнительные принадлежности можно приобрести в Сервисном центре.

УСТАНОВКА РЕШЕТКИ И ДРУГИХ ПРИНАДЛЕЖНОСТЕЙ

• Вставьте решетку на нужный уровень, слегка приподняв ее передний край и опирая задний край на направляющие. Затем сдвиньте ее горизонтально по направляющим как можно дальше.

- Другие принадлежности, такие как противень, вставляются и задвигаются в горизонтальном положении по направляющим. - Для удобства чистки духовки направляющие можно снять: потяните направляющие на себя, чтобы извлечь их из гнезд.

РЕЖИМЫ

ВЫКЛЮЧЕН

Выключение духовки.

СВЕТ

Включение освещения духовки.

ОБЫЧНЫЙ

Режим для приготовления любых блюд только на одном уровне. Рекомендуется использовать 2-й уровень.

ОЧИСТКА ПАРОМ

Пар, образующийся во время

низкотемпературной очистки, позволяет легко удалить грязь и остатки пищи. Налейте 200 мл питьевой воды на дно духового шкафа и включите этот режим на 35 мин при температуре 90°C. Запускайте режим, только когда духовка холодная. После завершения режима дайте духовке остыть, подождав 15 мин.

ПОДРУМЯНИВАНИЕ

Режим для выпекания пирогов с

сочной начинкой на одном уровне. В данном режиме допускается приготовление блюд и на двух уровнях одновременно. В последнем случае для более равномерного приготовления рекомендуется менять местами приготавливаемые блюда.

ГРИЛЬ

Режим для приготовления на гриле бифштексов, шашлыка, колбасок, овощных запеканок и хлебных тостов. При приготовлении мяса на гриле рекомендуется использовать поддон для сбора вытекающего сока: поставьте сковороду на любой уровень под решеткой и добавьте 200 мл питьевой воды.

ТУРБОГРИЛЬ

Режим для жарки крупных кусков мяса (ростбиф, бараньи ножки, цыплята). Рекомендуется использовать поддон для сбора стекающего сока: поставьте сковороду на любой уровень под решеткой и добавьте 500 мл питьевой воды.

РАЗМОРАЖИВАНИЕ

Для ускоренного размораживания продуктов.

ПЕРВОЕ ИСПОЛЬЗОВАНИЕ

ПРОГРЕВ ДУХОВОГО ШКАФА

Новый духовой шкаф может являться источником запахов, связанных с процессом производства: это нормальное явление.

Перед началом приготовления блюд рекомендуется прогреть пустой духовой шкаф для удаления возможных остаточных запахов.

Снимите с духового шкафа защитный картон и прозрачную пленку, извлеките все принадлежности.

Прогрейте духовой шкаф при температуре 250 °C в течение примерно одного часа, используя режим «Подрумянивание». Духовой шкаф должен быть пустым.

Задайте правильный режим, следуя инструкциям.

Примечания: после первого использования духового шкафа рекомендуется проветрить помещение.

ПОВСЕДНЕВНАЯ ЭКСПЛУАТАЦИЯ

1. ВЫБОР РЕЖИМА

Чтобы выбрать режим, поверните ручку выбора на значок необходимого режима.

2. ВКЛЮЧЕНИЕ РЕЖИМА

РУЧНОЙ РЕЖИМ

Для включения выбранного режима установите нужную температуру, повернув ручку термостата.

Чтобы прервать действие режима в любой момент времени, выключите духовку, повернув ручку выбора и ручку термостата на ⚠.

ОЧИСТКА ПАРОМ

Для включения режима "Очистка паром" налейте на дно духового шкафа 200 мл питьевой воды и поверните ручку выбора и ручку термостата на ♂ ^* значок.

Рекомендуется включать режим на 35 мин.

3. ПРОГРЕВ

При включении режима загорается индикатор термостата, сообщающий о начале процесса прогрева.

Индикатор гаснет в момент завершения нагрева, указывая на то, что духовой шкаф достиг установленной температуры: Поместите блюдо в духовку и начните приготовление.

Примечание: помещение продуктов в духовой шкаф до завершения прогрева может ухудшить результат приготовления.

4. УСТАНОВКА ТАЙМЕРА

Данная функция не прерывает и не запускает процесс приготовления: она лишь позволяет использовать дисплей в качестве таймера, как при включенной, так и при выключенной духовке.

Чтобы ввести в действие таймер, поверните ручку таймера вправо по часовой стрелке и затем поверните ее назад в обратном направлении на требуемое значение времени: В момент окончания обратного отсчета раздастся звуковой сигнал.

ПОЛЕЗНЫЕ СОВЕТЫ

ПРАВИЛА ИСПОЛЬЗОВАНИЯ ТАБЛИЦЫ ПРИГОТОВЛЕНИЯ

В таблице указаны наилучшие режимы, принадлежности и уровни для приготовления различных типов продуктов. Указанная продолжительность приготовления отсчитывается от момента помещения блюда в духовку. Время предварительного нагрева (если он предусмотрен) не учитывается. Значения температуры и длительности приготовления являются ориентировочными и зависят от количества продукта и используемых принадлежностей. Начинайте с самых низких рекомендованных настроек, и, если блюдо окажется не готовым, переходите к более высоким настройкам. Используйте входящие в комплект

принадлежности, отдавайте предпочтение формам для выпечки и противням из темного металла.

Вы также можете использовать посуду из жаропрочного стекла или керамики. При этом учитывайте, что продолжительность приготовления в ней немного увеличивается.

ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ НЕСКОЛЬКИХ БЛЮД

В режиме "Конвекционное выпекание" можно готовить разные блюда одновременно (например, рыбу и овощи), на нескольких уровнях одновременно. Выньте из духовки блюда с меньшим временем приготовления и оставьте блюда, приготовление которых требует более продолжительного времени.

ТАБЛИЦА ПРИГОТОВЛЕНИЯ БЛЮД

РЕЦЕПТ	РЕЖИМ	ПРОГРЕВ	ТЕМПЕРАТУРА(°C)	ПРОДОЛЖИТЕЛЬНОСТЬ(МИН)	УРОВЕНЬИ ПРИНАДЛЕЖНОСТИ
Пироги из дрожжевого теста		Да150 - 170 30 - 90			2
		Да150 - 170 30 - 90***			4 1
Пироги с начинкой(творожный пирог, штрудель, фруктовый пирог)		Да160 - 200 35 - 90			2
		Да160 - 200 35 - 90***			4 2
Печенье/пирожные		Да160 - 180 15 - 35			2 / 3
		Да150 - 170 20 - 40 ***			4 2
Пирожные из заварного теста		Да180 - 200 40 - 60			2
		Да170 - 190 35 - 50***			4 2
Безе		Да	90	150 - 200	2
		Да	90	140 - 200***	4 2
Пицца / хлеб		Да220 - 250 10 - 25			1 / 2
		Да200 - 240		15 - 30 ***	4 2
Сэндвичи 80 г		Да	180 - 200	30 - 45	2
Батон хлеба 500 г		Да	180	50 - 70	1 / 2
Хлеб		Да	180 - 200	30 - 80***	4 2
Замороженная пицца		Да	250	10 - 20	2
		Да	250	10 - 20***	4 2
Несладкая выпечка(пирог с овощной начинкой, лоранский пирог)		Да180 - 200 30 - 45			2
		Да170 - 200 40 - 60***			4 2
Волованы / торты из слоеного теста		Да190 - 200 20 - 30			2
		Да	180 - 190	15 - 40***	4 2
Лазанья / запеченные макароны /кannelлони / фланы		Да190 - 200 45 - 65			2
Баранина/телятина/говядина/свинина 1 кг		Да190 - 200		80 - 110	2

ПРИНАДЛЕЖНОСТИ	Решетка	Противень или форма для выпечки на решетке	Противень или форма на решетке	Вставной противень с 200 мл воды	Противень для выпекания
РЕЦЕПТ	РЕЖИМ	ПРОГРЕВ	ТЕМПЕРАТУРА(°C)	ПРОДОЛЖИТЕЛЬНОСТЬ(МИН)	УРОВЕНЬИ ПРИНАДЛЕЖНОСТИ
Жареная свинина с хрустящейкорочкой 2 кг		Да180 - 190 110 - 150			2
Курица / кролик / утка 1 кг		Да	200 - 230	50 - 100	2
Индейка / гусь 3 кг		Да	180 - 200	150 - 200	2
Запеченная рыба / в фольге 0,5 кг(филе, целиком)		Да170 - 190		30 - 45	2
Фаршированные овощи (помидоры,цукини, баклажаны)		Да180 - 200		50 - 70	2
Хлебные тосты		5'	250	2-6	5
Рыбное филе / стейки		5'	250	15 - 30 *	4 3
Колбаски/шашлык/ребрышки/рубленые котлеты		5'	250	15 - 30 *	5 4
Курица-гриль 1-1.3 кг		-	200 - 220	60 - 80 **	3 1
Ростбиф недожарен. 1 кг		-	200	35 - 50 **	3
Ножка ягненка/рулька		-	200	60 - 90 **	3
Печеный картофель		-	200 - 220	35 - 55 **	3
Овощная запеканка		-	200 - 220	25 - 55	3
Лазанья и мясо		Да	200	50 - 100 ****	4 1
Мясо и картофель		Да	190 - 200	45 - 100 ****	4 1
Рыба и овощи		Да	180	30 - 50 ****	4 2

* Переверните продукт в середине процесса приготовления. ** Переверните блюдо по истечении двух третей от общего времени приготовления (если необходимо). *** Время указано приблизительно: блюдо можно вынуть из духовки позже или раньше в зависимости от ваших личных предпочтений.

РЕЖИМЫ

—Обычный

□Гриль

☀Турбо-гриль

☀Подрумянивание

ОЧИСТКА И УХОД

Не используйте пароочистители.

Все манипуляции с духовкой выполняйте в защитных рукавицах.

Необходимые операции выполняйте только тогда, когда духовка холодная.

Отключите прибор от электросети.

Не используйте абразивные губки, стальные мочалки, агрессивные и абразивные моющие средства, так как они могут повредить поверхности прибора.

ВНЕШНИЕ ПОВЕРХНОСТИ

• Протирайте поверхности прибора влажной салфеткой из микроволокна. При сильном загрязнении добавьте несколько капель моющего средства с нейтральным pH. После очистки вытрите сухой салфеткой.
• Не используйте агрессивные или абразивные чистящие средства. При случайном попадании таких средств на поверхность прибора немедленно протрите его влажной салфеткой из микроволокна.

ВНУТРЕННИЕ ПОВЕРХНОСТИ

- После каждого использования дайте духовке остыть и очистите ее (желательно пока она еще теплая) от отложений и пятен, образующихся при приготовлении пищи. Для удаления конденсата, образующегося при приготовлении продуктов с высоким содержанием влаги, дождитесь полного охлаждения духовки и протрите ее салфеткой или губкой.

• Для оптимальной очистки внутренних поверхностей включите режим "Очистка паром".
• Чтобы облегчить очистку стекла, дверцу можно легко снять и установить на место. • Для очистки стекла дверцы пользуйтесь специальными жидкими моющими средствами.
• Верхний нагревательный элемент гриля можно опустить вниз для удобства чистки верхней панели духовки.

ПРИНАДЛЕЖНОСТИ

Сразу же после использования замочите принадлежности в воде со средством для мытья посуды. Если принадлежности еще горячие, пользуйтесь кухонными рукавицами. Остатки пищи удаляются с помощью щетки или губки.

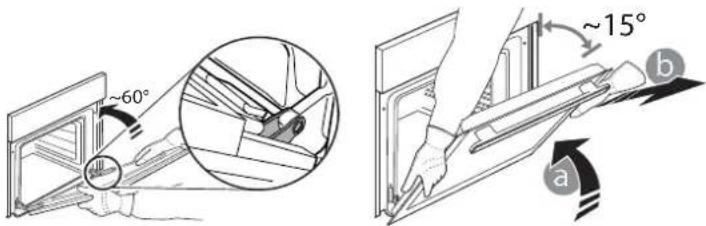

СНЯТИЕ И УСТАНОВКА ДВЕРЦЫ

1. Для снятия дверцы полностью откройте ее и откиньте фиксаторы в положение разблокировки.

1. Прикройте дверцу, насколько это возможно. Надежно захватите дверцу обеими руками (не за ручку). Снимите дверцу: для этого продолжайте ее прикрывать и одновременно потяните вверх (a), пока она не выйдет из пазов (b).

Положите дверцу на мягкую поверхность.

1. Для установки дверцы поднесите ее к духовому шкафу, совместите крюки петель с гнездами и вставьте верхние части петель в гнезда.
2. Опустите дверцу, а затем полностью откройте ее. Поверните фиксаторы в исходное положение: вниз до упора.
3. Закройте дверцу и убедитесь, что она находится в одной плоскости с панелью управления. Если нет, повторите приведенные выше шаги.

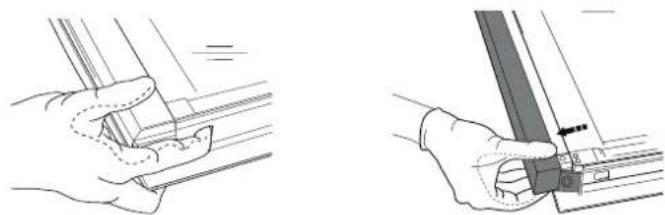

PRESS TO CLEAN - ОЧИСТКА СТЕКЛА

1. Когда дверца снята и лежит на мягкой поверхности ручкой вниз, одновременно нажмите два фиксатора и снимите верхний край дверцы, потянув его к себе.

1. Поднимите внутреннее стекло, крепко удерживая его обеими руками, затем снимите и положите на мягкую поверхность.
2. Устанавливайте внутреннее стекло так, чтобы буква "R" находилась в левом углу. Сначала вставьте в пазы длинную сторону стекла с буквой "R", затем опустите его в предусмотренное положение.

1. Зафиксируйте верхний край: Щелчок означает правильную установку. Перед установкой дверцы проверьте целостность уплотнения.

ЗАМЕНА ЛАМПЫ

1. Отключите духовку от электросети.
2. Снимите плафон, замените лампу и верните плафон в исходное положение.
3. Подключите духовку к электросети.

Примечание: используйте только галогенные лампы 20-40Вт/230 В тип G9, T300°C. Лампа, используемая в изделии, предназначена для бытовых приборов и не подходит для освещения помещений (Регламент EC 244/2009). Лампы указанного типа можно приобрести в наших сервисных центрах.

- При установке галогенных ламп не касайтесь их голыми руками, так как отпечатки пальцев могут привести к повреждению лампы. Не используйте духовой шкаф до установки плафона на место.

Это изделие имеет источник света класса энергоэффективности G.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Возможная причина	Способ устранения
Печь не работает.	Отсутствует напряжение в сети.Прибор отсоединен от электросети.	Проверьте наличие напряжения в сети.Убедитесь, что духовой шкаф включен в сеть.Выключите и снова включите духовой шкаф и проверьте, не исчезла ли неисправность.

WWW.FRANKE.COM

При возникновении проблем во время эксплуатации обратитесь в центр технического обслуживания Franke.

Не пользуйтесь услугами неавторизованных мастерских.

Укажите:

• тип неисправности;
• модель прибора (артикул/код);

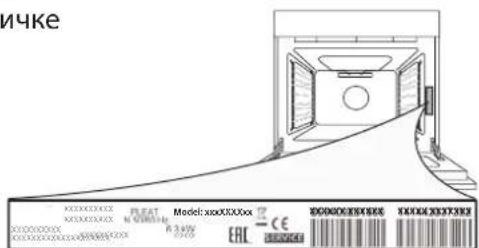

• сервисный номер (S.N.) на паспортной табличке, расположенной на правом торце духовой камеры (видна при открытой дверце духовки).

При обращении в наш сервисный центр укажите коды, указанные на паспортной табличке вашего прибора.
