Tip produs	Cuptor încastrabil
Marcă	Franke
Model	FSL 52 H
Dimensioni (Î x L x A)	59.5 x 59.5 x 55 cm
Greutate netă	35 kg
Alimentare electrică	230 V / 50 Hz
Putere maximă	3000 W
Capacitate cuptor	67 litri
Moduri de gătire	Căldură turnantă, căldură tradițională, grill, grill ventilat, dezghețare
Interval de temperatură	50 °C până la 250 °C
Tip comenzi	Manuale cu butoane rotative
Afișaj	Ceas numeric și indicatori luminoși
Iluminare interioară	Bec halogen (25 W)
Material ușă	Sticlă securizată neagră
Ușă detașabilă	Da, pentru curățare ușoară
Curățare	Curățare manuală cu o cârpă moale și detergent delicat
Siguranță copii	Blocare comenzi integrată
Răcire	Ventilator de răcire integrat
Piese de schimb	Disponibile la serviciul post-vânzare Franke
Indice de reparabilitate	8.4/10 (conform datelor producător)

Întrebări frecvente - FSL 52 H FRANKE

Care sunt dimensiunile exacte ale cuptorului Franke FSL 52 H?

Dimensiunile standard sunt 59.5 cm înălțime, 59.5 cm lățime și 55 cm adâncime. Pentru încastrare, prevedeți un spațiu de cel puțin 60 x 60 x 57 cm.

Cum se efectuează prima punere în funcțiune?

Îndepărtați toate ambalajele și accesoriile. Încălziți cuptorul gol la 250 °C timp de 30 de minute pentru a arde reziduurile de fabricație. Aerisiți bine încăperea.

Care sunt diferitele moduri de gătire disponibile?

Acest cuptor oferă căldură turnantă, căldură tradițională (sus/jos), grill, grill ventilat și dezghețare. Selectați modul potrivit cu butonul rotativ.

Cum se curăță interiorul cuptorului?

Folosiți o cârpă moale înmuiată în apă caldă cu săpun. Pentru petele persistente, aplicați o pastă de bicarbonat de sodiu. Evitați produsele abrazive. Ușa se demontează pentru un acces mai ușor.

Ce fac dacă cuptorul nu se încălzește?

Verificați alimentarea electrică și întrerupătorul. Asigurați-vă că temporizatorul este setat. Dacă problema persistă, contactați serviciul post-vânzare Franke.

Cum se înlocuiește becul de iluminare?

Întrerupeți alimentarea electrică. Scoateți capacul de sticlă interior (de obicei prin rotire). Înlocuiți becul halogen (25 W, soclu G9) cu unul nou. Remontați capacul.

Ventilatorul de răcire continuă să se rotească după oprire, este normal?

Da, este normal. Ventilatorul răcește componentele interne. Se oprește automat după câteva minute.

Există o blocare pentru copii?

Da, există o funcție de blocare. Apăsați și mențineți apăsat butonul 'Blocare' (sau conform modelului) timp de 3 secunde pentru a activa/dezactiva.

Ce accesorii sunt furnizate cu cuptorul?

Cuptorul este livrat cu un grătar metalic, o tavă de prăjire și un suport pentru frigare (conform modelului). Consultați manualul pentru lista exactă.

Unde se găsesc piesele de schimb?

Piesele de schimb (becuri, rezistențe, garnituri de ușă) sunt disponibile la dealerii autorizați Franke sau pe site-ul oficial. Folosiți întotdeauna piese originale.

MANUAL DE UTILIZARE FSL 52 H FRANKE

CURĂȚAREA ȘI ÎNTREȚINEREA ....89

REMEDIEREA DEFECTIUNILOR....90

ASISTENȚĂ 90

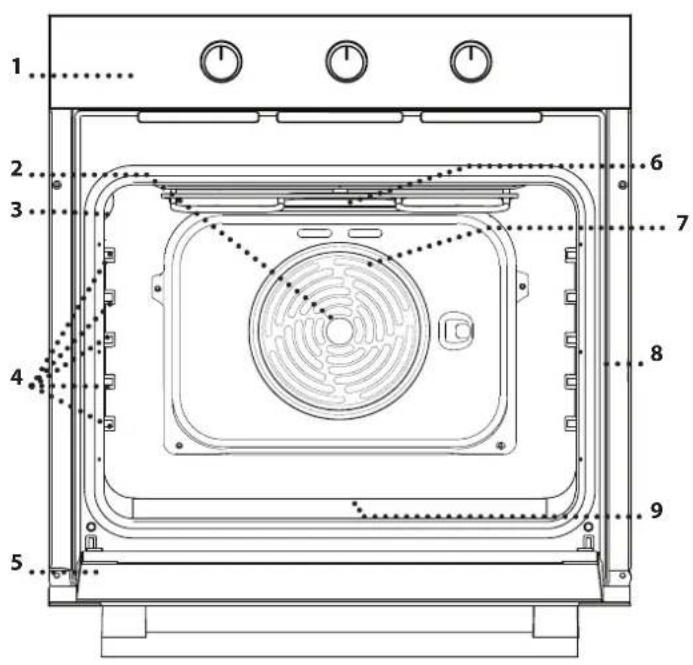

PREZENTARE GENERALĂ

1. Panou de comandă
2. Ventilator
3. Bec
4. Ghidaje pentru grătar (nivelul este indicat pe peretele compartimentului pentru preparare)
5. Uşă
6. Rezistența superioară / grill
7. Rezistență circulară (nu este vizibilă)
8. Plăcuța cu datele de identificare (a nu se demonta)
9. Rezistențainferioară (nu este vizibilă)

PANOU DE COMANDĂ

1234

1. BUTONUL DE SELECTARE

Pentru pornirea cuptorului prin selectarea unei funcții. Rotiți în poziția 0 pentru a opri cuptorul.

2. BUTONUL CRONOMETRULUI

Util pentru utilizarea ca temporizator. Nu activează și nu întrerupe procesul de preparare.

3. BUTONUL TERMOSTATULUI

Rotiți pentru a selecta temperatura dorită la activarea funcției selectate.

4. LED-UL TERMOSTATULUI/FUNCTIEI DE PREÎNCĂLZIRE

Se aprinde pe durata procesului de încălzire. Se stinge odată ce temperatura dorită este atinsă.

ACCESORII

GRĂTAR METALIC

Numărul și tipul de accesorii poate varia în funcție de modelul achiziționat. Alte accesorii pot fi achiziționate separat de la serviciul de asistență tehnică post-vânzare.

INTRODUCEREA GRĂTARULUI METALIC ȘI A ALTOR ACCESORII

- Introduceți grătarul metallic pe nivelul dorit, menținându-l ușor orientat în sus, orientând în jos mai întâi partea din spate care este ridicată (orientată în sus). Apoi, culisați-l pe orizontală de-a lungul ghidajului, cât mai în spate posibil.

- Celelalte accesorii, precum tava de copt, sunt introduse orizontal prin culisarea acestora de-a lungul ghidajelor pentru grătar.

- Ghidajele pentru grătar pot fi demontate pentru a facilita curățarea cuptorului: trageți-le pentru a le scoate din locașuri.

FUNCȚII

OPRIRE

Pentru oprirea cuptorului.

BEC

Pentru aprinderea luminii din interiorul compartimentului.

CONVENȚIONAL

Pentru a prepara orice fel de alimente, pe un singur nivel. Se recomandă utilizarea nivelului 2.

CURĂȚARE CU ABURI (STEAM CLEANING)

Acțiunea aburului eliberat pe parcursul acestui ciclu special de curățare la temperatură scăzută permite eliminarea cu ușurință a reziduurilor de murdărie și a resturilor de alimente. Turnați 200 ml de apă potabilă în partea inferioară a cuptorului și utilizați funcția timp de 35' la 90 °C. Activați funcția atunci când cuptorul este rece, iar după încheierea ciclului, lăsați-l să se răcească timp de 15'.

COACERE CU CONVECȚIE

Pentru coacerea prăjiturilor cu umpluturi zemoase, pe un singur nivel. Această funcție poate fi utilizată și pentru coacere pe două niveluri. Schimbați poziția tăvilor de copt pentru a obține o coacere mai uniformă.

GRILL

Pentru a frige medalioane, frigărui și cârnați, pentru a gratina legume sau pentru a prăji pâinea. Atunci când frigeți carne, vă recomandăm să utilizați o tavă de colectare a picăturilor pentru a colecta zeama rezultată în urma preparării: Poziționați tava pe oricare dintre nivelurile de sub grătarul metalic și adăugați 200 ml de apă potabilă.

TURBO GRILL

Pentru a frige bucăți mari de carne (pulpe, rosbif, carne de pui). Vă recomandăm să utilizați o tavă de colectare a picăturilor pentru a colecta zeama rezultată în urma preparării: Poziționați tava pe oricare dintre nivelurile de sub grătarul metalic și adăugați 500 ml de apă potabilă.

* DECONGELARE

Pentru decongelarea mai rapidă a alimentelor.

PRIMA UTILIZARE

ÎNCĂLZIREA CUPTORULUI

Un cuptor nou poate emana mirosuri rămase din timpul procesului de fabricație: Acest lucru este absolut normal.

Prin urmare, înainte de a începe să preparați alimentele, vă recomandăm să încălziți cuptorul gol pentru a îndepărta posibilele mirosuri neplăcute.

Îndepărtați elementele de protecție din carton sau foliile transparente ale cuptorului și scoateți accesoriile din interiorul acestuia.

Încălziți cuptorul la 250 °C timp de aproximativ o oră, folosind preferabil funcția „Coacere convecție”. Cuptorul trebuie să fie gol în acest interval de timp. Respectați instrucțiunile pentru setarea corectă a funcției.

Notă: Se recomandă să aerisiți încăperea după utilizarea aparatului pentru prima dată.

UTILIZAREA ZILNICĂ

1. SELECTAȚI O FUNCȚIE

Pentru a selecta o funcție, rotiți butonul de selectare către simbolul aferent funcției dorite.

2. ACTIVAREA UNEI FUNCȚII

MANUAL

Pentru a porni o funcție pe care ați selectat-o, rotiți butonul termostatului pentru a seta temperatura dorită.

Pentru a întrerupe o funcție în orice moment, opriți cuptorul, rotiți butonul de selectare și butonul termostatului la 0.

CURĂȚARE CU ABURI

Pentru a activa funcția de curățare „Curățare cu aburi”, turnați o cantitate de 200 ml de apă potabilă în partea inferioară a cuptorului, apoi rotiți butonul de selectare și butonul termostatului la pictograma ♂.

Este recomandată utilizarea funcției timp de 35 de minute.

3. PREÎNCĂLZIRE

După ce funcția a fost activată, LED-ul termostatului se va aprinde, semnalând începerea procesului de preîncălzire.

La finalul acestui proces, LED-ul termostatului se stinge, indicând atingerea temperaturii setate. În acest moment, introduceți alimentele și începeți procesul de preparare.

Vă rugăm să rețineți: Introducerea alimentelor în cuptor înainte de finalizarea preîncălzirii poate avea un efect negativ asupra rezultatului final de preparare.

SETAREA TEMPORIZATORULUI

Această opțiune nu întrerupe și nu activează procesul de preparare, însă vă permite să utilizați temporizatorul, atât în timp ce o funcție este activă, cât și atunci când cuptorul este oprit.

Pentru a activa temporizatorul, rotiți butonul temporizatorului în sens orar, apoi rotiți-l înapoi în direcția opusă, la durata dorită: un semnal acustic va anunța finalizarea numărătorii inverse.

RECOMANDĂRI UTILE

CUM SE CITEȘTE TABELUL CU INFORMAȚII DESPRE PREPARARE

Tabelul indică funcțiile, accesoriile și nivelurile optime care trebuie utilizate pentru a găti diferite tipuri de alimente. Duratele de preparare încep din momentul în care alimentele sunt introduse în cuptor, fără a se lua în calcul și preîncălzirea (în cazurile în care este necesară). Temperaturile și duratele de preparare au caracter orientativ și depind de cantitatea de alimente și de tipul de accesorii utilizate. La început, folosiți cele mai mici setări recomandate, apoi, dacă alimentele nu sunt gătite suficient, treceți la setări mai mari. Se recomandă să folosiți accesoriile din dotare, precum și tăvi de copt și forme pentru prăjituri din metal, de culoare închisă.

De asemenea, puteți folosi cratițe și accesorii Pyrex sau din ceramică, dar, în cazul acestora, duratele de preparare vor fi puțin mai mari.

GĂTITUL SIMULTAN A UNOR ALIMENTE DIFERITE

Utilizând funcția „Coacere convectie”, puteți prepara simultan diverse alimente (de exemplu: pește și legume). Scoateți alimentele care necesită o durată de preparare mai scurtă și lăsați în cuptor alimentele care necesită un timp de preparare mai îndelungat.

TABEL CU INFORMAȚII PRIVIND PREPARAREA

REȚETĂ FUNCTIE PREÎNCĂLZIRE			TEMPERATURĂ(°C)	DURATĂ(MIN)	NIVELȘI ACCESORII
Torturi dospite		Da 150 - 170 30 - 90			2
		Da 150 - 170 30 - 90***			4 1
Prăjitură umplută(prăjitură cu brânză, ștrudel, plăcintă cu fructe)		Da 160 - 200 35 - 90			2
		Da 160 - 200 35 - 90***			4 2
Biscuți / Tarte mici		Da 160 - 180 15 - 35			2/3
		Da 150 - 170 20 - 40 ***			4 2
Choux à la crème		Da 180 - 200 40 - 60			2
		Da 170 - 190 35 - 50***			4 2
Bezele		Da 90	150 - 200		2
		Da 90	140 - 200***		4 2
Pizza / pâine		Da 220 - 250 10 - 25			1/2
		Da 200 - 240 15 - 30 ***			4 2
Sandviciuri 80 g		Da 180 - 200	30 - 45		2
Franzelă 500 g		Da 180	50 - 70		1/2
Pâine		Da 180 - 200	30 - 80***		4 2
Pizza congelată		Da 250	10 - 20		2
		Da 250	10 - 20***		4 2
Prăjitură picantă(plăcintă cu legume, quiche)		Da 180 - 200 30 - 45			2
		Da 170 - 200 40 - 60***			4 2
Vol-au-vent/pateuri din aluat de foietaj		Da 190 - 200 20 - 30			2
		Da 180 - 190 15 - 40***			4 2
Lasagna / paste la cuptor / cannelloni / budinci		Da 190 - 200 45 - 65			2
Miel/vițel/vită/porc 1 kg		Da 190 - 200	80 - 110		2

ACCESORII	Grătar metallic	Vas de copt sau formă pentru prăjituri pe grătarul metallic	Tavă de copt sau formă pentru prăjituri, pe grătar metallic	Tavă de copt, cu 200 ml de apă	Tavă de copt
REȚETĂ FUNCTIE PREÎNCĂLZIRE			TEMPERATURĂ(°C)	DURATĂ(MIN)	NIVELȘI ACCESORII
Friptură de porc cu șorici 2 kg		Da	180 - 190	110 - 150	2
Pui/iepure/rață 1 kg		Da	200 - 230	50 - 100	2
Curcan/gâscă 3 kg		Da	180 - 200	150 - 200	2
Pește la cuptor/în papiotă 0,5 kg(file, întreg)		Da	170 - 190 30 - 45		2
Legume umplute (roșii, dovlecei, vinete)		Da	180 - 200	50 - 70	2
Pâine prăjită		5'	250	2 - 6	5
Fileuri/medalioane de pește		5'	250	15 - 30 *	4 3
Cârnați / Frigărui / Cotlete /Hamburgeri		5'	250	15 - 30 *	5 4
Friptură de pui 1-1,3 kg		—	200 - 220	60 - 80 **	3 1
Mușchi de vită, în sânge 1 kg		—	200	35 - 50 **	3
Pulpă de miel / But		-	200	60 - 90 **	3
Cartofi copți		-	200 - 220	35 - 55 **	3
Legume gratinate		-	200 - 220	25 - 55	3
Lasagna și carne		Da	200	50 - 100 ****	4 1
Carne și cartofi		Da	190 - 200	45 - 100 ****	4 1
Pește și legume		Da	180	30 - 50 ****	4 2

*Întoarceți alimentele la jumătatea duratei de preparare ** Întoarceți alimentele după ce au trecut două treimi din durata de preparare (dacă este necesar). *** Durata de timp estimată: Preparatele pot fi scoase din cuptor la intervale de timp diferite, în funcție de preferințele personale.

FUNCTII

—Conventional

□Grill

∑Turbo Grill

∑Coacere cu convectie

CURĂȚAREA ȘI ÎNTREȚINEREA

Nu utilizați aparate de curățat cu aburi.

Utilizați mănuși de protecție pe parcursul tuturor acestor operațiuni.

Efectuați operațiunile necesare numai când cuptorul este rece.

Deconectați aparatul de la rețeaua electrică. Nu utilizați bureți de sârmă,

bureți abrazivi sau produse de curățare abrazive/corozive, deoarece acestea ar putea deteriora suprafața aparatului.

SUPRAFEȚELE EXTERIOARE

• Curățați suprafețele cu ajutorul unei lavete umede din microfibre. Dacă acestea sunt foarte murdare, adăugați câteva picături de detergent cu pH neutru. La final, ștergeți cu o lavetă uscată.
• Nu folosiți detergenți corozivi sau abrazivi. Dacă un asemenea produs intră accidental în contact cu suprafețele aparatului, curățați-l imediat cu o lavetă din microfibre umedă.

SUPRAFEȚELE INTERIOARE

- După fiecare utilizare, lăsați cuptorul să se răcească și apoi curățați-l, de preferat cât încă este cald, pentru a îndepărta depunerile sau petele cauzate de resturile de alimente. Pentru a îndepărta condensul care s-a format în urma preparării alimentelor cu un conținut de apă ridicat, lăsați cuptorul să se răcească complet și apoi ștergeți-l folosind o lavetă sau un burete.

• Activați funcția „Curățare cu aburi” pentru curățarea optimă a suprafețelor interioare.
• Ușa poate fi demontată și remontată cu ușurință pentru a se facilita curățarea geamului din sticlă.
• Utilizați un detergent lichid adecvat pentru a curăța geamul ușii.
• Rezistența superioară a grillului poate fi coborâtă pentru a curăța panoul superior al cuptorului.

ACCESORII

După utilizare, puneți accesoriile la înmuiat în apă cu detergent lichid de spălare, manipulându-le cu mănuși pentru cuptor dacă sunt încă fierbinți. Resturile de mâncare pot fi îndepărtate cu o perie de curățare sau cu un burete.

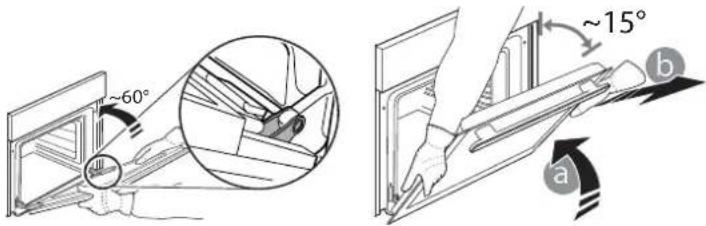

DEMONTAREA ȘI REMONTAREA UȘII

1. Pentru a demonta ușa, deschideți-o complet și coborâți dispozitivele de oprire până când se află în poziția de deblocare.

1. Închideți ușa cât de mult posibil.

Apucați bine ușa cu ambele mâini – nu o țineți de mâner. Demontați pur și simplu ușa, continuând să o închideți și trăgând-o în sus (a) în același timp, până când se eliberează din locașul (b).

Lăsați ușa deoparte, sprijinită pe o suprafață moale.

1. Remontați ușa deplasând-o spre cuptor, aliniind cuplajele balamalelor cu locașurile și fixând partea superioară în locaș.
2. Coborâți ușa și apoi deschideți-o complet. Coborâți dispozitivele de oprire în poziția inițială: Asigurați-vă că le-ați coborât complet.
3. Încercați să închideți ușa și asigurați-vă că se aliniază cu panoul de comandă. În caz contrar, repetați etapele de mai sus.

PRESS TO CLEAN - CURĂȚAREA GEAMULUI DIN STICLĂ

1. După demontarea ușii și sprijinirea acesteia, cu mânerul orientat în jos, pe o suprafață moale, apăsați simultan cele două cleme de fixare și demontați marginea superioară a ușii, trăgând-o spre dumneavoastră.

1. Ridicați și țineți ferm cu ambele mâini geamul interior, demontați-l și amplasați-l pe o suprafață moale înainte de a-l curăța.
2. Pentru a repoziționa corect geamul interior, asigurați-vă că litera „R” este vizibilă în colțul din partea stângă. Mai întâi, introduceți latura lungă a geamului, marcată cu litera „R”, în locașurile de susținere, apoi coborâți-o în poziție.

1. Montați la loc marginea superioară: Poziționarea corectă se realizează după ce se aude un clic. Asigurați-vă că garnitura este fixată sigur înainte de a remonta ușa.

ÎNLOCUIREA BECULUI

1. Deconectați cuptorul de la rețeaua de alimentare cu energie electrică.
2. Scoateți capacul becului, înlocuiți becul și așezați la loc capacul becului.
3. Conectați din nou cuptorul la rețeaua de alimentare cu energie electrică.

Vă rugăm să rețineți: Utilizați numai becuri cu halogen de 20-40 W/230 \~ V, de tip G9, T300 °C. Becul din interiorul produsului este proiectat special pentru aparate de uz casnic și nu este destinat iluminatului unei încăperi dintr-o locuință (Regulamentul CE nr. 244/2009). Becurile sunt disponibile la serviciul nostru de asistență tehnică post-vânzare. - Dacă folosiți becuri cu halogen, nu le manevrați cu mâinile neprotejate, deoarece amprentele digitale le pot deteriora. Nu folosiți cuptorul până ce capacul becului nu a fost montat la loc. Acest produs conține o sursă de lumină cu eficiență energetică din clasa G.

REMEDIEREA DEFECTIUNILOR

Problemă Cauză posibilă Soluție
Cuptorul nu funcționează. Întreruperea curentului electric.Deconectare de la rețeaua electrică.	Asigurați-vă că nu este întrerupt curentul electric, iar cuptorul este conectat la rețeaua electrică.Opriți și reporniți cuptorul, pentru a verifica dacă defectiunea persistă.

În cazul apariției unor probleme de funcționare, contactați Centrul de Service Tehnic Franke. Nu apelați la tehnicieni neautorizați.

Specificați:

• tipul defecțiunii
• modelul aparatului (art./Cod)
• numărul de serie (N.S.) de pe plăcuța cu date tehnice, care se află în partea dreaptă a cavității cuptorului (vizibil când ușa cuptorului este deschisă).

Când contactați centrul dumneavoastră de service, vă rugăm să precizați codurile specificate pe plăcuța cu date de identificare a produsului dumneavoastră.
