KULLANIM KILAVUZU HNC 9.8 AB X/HA HOTPOINT

Bakim ve Temizlik,60

Sorun Giderme,62

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! Bu kılıvuzu ileride seksvurmak üzeresaklayın. Uniteyi satarsaniz, seksasina

verirseniz veyabara bir yere taşirsaniz, kılıvuzun da ürünle birlikte verildiğinden/ taşindigiindan emin olun.

! Talimatlari dikkatle okuyun - talimatlar, kurulum, kullanim ve güvenlikle ilgili önmli bilgiler icerir.

! Ürünün mekanik donanimini veya çkış borularinı kurcalamayın.

Genel güvenlik bilgileri

• Pişirme cihazınin en üst kismindaki pişirme araci destek yüzeyi ile davlumbazarasindaki mesafe en az su kadar olmalDIR:
  Davlumbaz bir gazı set üstü ocağın üzerine kurulmussen 65 cm
  Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmussa 55 cm
  Gazl ocagün kurulum talimatlarinda daha fazla bir mesafe belirtilmisse o mesafye uyulmalidir.
• Davlumbaz, pek Çok duvar/tavan ile kullanilmaya uygun ankraj tapalarıyla verilmektedir.
  Ancak, ünite ağırkıngını kaldırabilecek,güce sahip olmaları gerektiçinden,bu malzemelerin montaj yapilacakduvara/tavana uygun olup olmadıgün konusunda mutlaka yetkili bir teknişene danismaniz gerekir.
• Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynagına böglamayın.
• Uniteyi temizlemeden veya bakim yapmadan.Once üntenin fişini prisdençekin veya ana devre kesici böglantınsi kesen.
• Uniteyi kurken veya bakim yaparken mutlaka is eldiveni kullanin.
• Bu cihaz, güvenliklerinden sorumlu bir kisi tarafindan cihazın kullanımlıyla ilgili talimatlar kendilerine öğretilmeden veya bu kisinin gozetimi其中之一 olmadan fiziksel, ruhsal veya akli durumlari yeterli olmayan kisiler (çocuklar dahi) ya da gerekli bilgi ve tecrübeye sahip olmayan kisiler tarafindan kullanılmamaldir.
  Bu cihaz, eger uygun sekilde gozetim

altinda bulunuyorlar ise veya güvenlisiBK de cihazin kullanimi hakindaegrim almilar ise ve iliskin tehlikelergoz onunde bulundurulirise, 8 yasindan itibaren cocuklar ve fiziksel,duyusal veya mental kapasiterden yoksun veya tecrube ve bilgi sahibi olmayan kisiler tarafindan kullanilabilir. Cocuklar, cihazile oynamamalidir.Temizlik ve bakimisleleri, denetimsiz olarak cocuklar tarafindan gerekteklestirilmemelidir.

• Cocuklarin üniteyle oynamadiklarindan emin olun.
• Uniteyi yağ filtresi takılı degilken asla calistirmayın!
• Açíkça bu sekilde bir talimat verilmemissé, davlumbazi asla bir destek olarak KULLANMAYIN.
• Davlumbaz gaz veya/DDer yakitlarla calisan bska bir ekipmanla ayinanda kullaniliyorsa oda yeterince havalandirilmalidir.
• Cekilen gaz, gazlı veya Dennis yakıltı ekipmanların yanma gazları tahliye etmek ilen kullanıan bir kanala verilmemelidir.
• Hava cekme ile ilgili:tum talimatlara uyun.
• Davlumbazın aşağ,isinda alev olacak bicomde asla yemek PİŞIRMEYIN; alev filtrlere hasar verebilir ya da yangina neden olabilir. Bunu asla yapmayın.
• Kizgin yaçın alev almadışınti kontrol etmek icin kizartma,isleri sirasinda ocağın basinda durun.
• Dumansciouskne konusundaki teknik ve güvenlik tedbirleriyle ilgili:tüm yerel yönetmeliklere uyun.
• Ürünün,—inci ve"—sık—isk—isk temizleyin (AYDAENAZ BIR DEFA ve bu kilavuzda verilen talimatlara uygün olarak).
• Davlumbaz temizleme/parça degiştirmetalimatlarina uymamaniz yangına neden olabilir.
• Ampulleridoğan takili degilken davlumbazi asla calistirmayin - elektrik

carpması riski!

• imalatçı, bu kılıvuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangindan sorumlututulamaz.
• Dikkat! Üntenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldışında;cok,isnabilir.

RS

Преупекдени

! Bu durumda teknik destek mudahalesi gerekir.

Teknik desteige率为vurmadan once:

• Arizanin bagimsiz olarak gezülebildigi kontrol ediniz;
• Aksakligin giderilip giderilmediğinci kontrol etmek icin programı yeniden baslatıniz;
• Giderilmedişi takdirde, Yetkili Teknik Destek Servisine basvurunuz.

! Yetkili olmayan teknisyenlerden asla yardin almayiniz.

Bu durumda 山 bulgileri veriniz:

• ariza tipi
• SiCAKIIk ekrani üzerinde görülen mesaj
• cihazin modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi icinde asağnda solda bulunan teknik veriler etiketi üzerinde bulunmaktadir.

Cihazin Ömrü 10 yildir.

servis

0212 444 50 10

servis

INDESIT COMPANY BEYAZ E\YA PAZARLAMA A\.

Karahan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpoint-ariston.com.tr

RS

CepBnchoe obcnyxnbHne

Kurulum prosedürü, bu kilavuzun ilk sayfalarinda Çizimle gosterilmalık.

Kurulum kalifiye bir teknisyen tarafindan yapilmalidir.

Elektrik böglantı

Sebeke gerilimi, davlumbazin ic kismindaki derecelendirme etiketlerinde gosterilen degerlere uygun olmalidir. Davlumbazin fişi varsa, bu fişi kolay erisilebilen bir prizetakin. Fisi yoksa (dogrudan sebeke böglantisi) veya prizereişmek cokGPCse, kurulum yonetmeliklerine uygunbir sekilde, Kategori lIyuksek gerilim durumunda tumbağlantınin kesilebilececi gift kutuplu bir duzenleme anahtarı baglayin.

Dikkat! Davlumbazi sebeke elektrigine baglamadan once, sebeke kablosunun duzgün baglandigi ve sorunsuz calistigi kontrol edin.

Hava Tahliyesi (kanalli üntelter icin)

Davlumbazi, hava*cikis flanşınin capina esit capta bir duvar tahiye deligi ve kanala baglayin. Daha kucuk capta kanal ya da tahiye deligi kullanilmasi davlumbazin kapasitesini dusürür ve calisma gürultusünu artirir.

Buna aykiri hareket etmeninDOGURABILECEgi sonucllardan uretici sorumlu degildir.

! Amaca uygun en kisa kanali kullanin.
! Olabildigince az bukülen bir kanal seçin.
! Kanal capinin aniden degismesini onleyin.
! Kanal olabildigince duz bir ic yüzeye sahip olmalidir.
! Kanal, duzenleyici malzemeden üretilmş olmalidir.
! Davlumbazi, diger ekipmanlarin (boyler, firin vs.) yanma gazlarini taşiyan bacalara bağlamayın.
! Hava tahiyesi konusundaki yerel yönetmeliklere uyun. Cekilen hava, söz konusu açıklik bu amaca uygun bir tasarima sahip degilse duvar açıkligindan tahiye edilemeyebilir.
! Davlumbazin oda ici de emme basinci (0,04 mbar' aşmamaldir) olusturmasini onlemek icin, odada hava emme delikleri olusturun.
! Bu talimatlara aykiri hareket etmenindoğanbarelecegi sonuclardan uretici sorumlu degildir.

Filtre mi kanallama mi?

! Davlumbaziniz kanalli ünite olarak tedarik edilmektedir. Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanı gerekir.

Not: Uniteyle birlikte verilmișse, aktif carbon filtresi takilabilir. Kanalli uniteden filtrei uniteye{nsl geileceği hakkinda talimatlar bu kilauvuzda mevcuttur (bkz. "Filtreli Model").

Kanalli model

Davlumbaz havayiaritveçikisflanşina baglibir tahiye kanali (150 mm capinda) uzerinden disariya atar. Tahiye borusunun capi, cikis flaninin capina esit olmalidir.

Dikkat! Tahliye kanali birlikte verilmez ve ayrıca satın alınmaldir.

Yatay.Doşendeği takdirde, boru havif yukaridoğanaçıla (yaklaksik 10^ ) konumlandirilmalıve bu sayede havanin disariya daha kolay verilmesi sekslanmalidir. Davlumbazla birlikte carbon filtrerleri verilmişi, oncelikle bunlar cikarilmalidir.

Filtreli model

Davlumbaz havayıarirve tekrar odanın,isine verir.Budavlumbaz modelinde,yardimci bir aktif karbonfiltresiunitesinin takilması gereklidir.

Bu modelde ayrica deflektore, azaltim adaptorune ve karon filtresine/filtrelerine ihtiya duyulur. Üst boru, en üst kismda kendine ait hava Çişi yuvaları sahip olmalidir.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu capi (cm)
CHIMNEY 60cm	61-82	59,8	50	15/12
CHIMNEY 90cm	61-82	89,9	50	15/12

Toplam tuketim ve aydinlatma tuketimi icin lutfen plakayi kontrl ediniz.

	Güç	Gerilim	Bağlanti	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halojen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

EN 62471 Standardina gore Risk Grubu 1

Bu model asağidaki AB Yönetmeliklerine uygundur: Davlumbazlar, ŞU AT Direktiflerine uygundur:

• "Dusuk Voltaj" Direktifi 2006/95/EC (12-12-2006)
• "EMC" Direktifi 2004/108/EC (15-12-2004)
  -UR Referans No: 66/2014 butunleyici Yonetmelik No. 2009/125/EC

Referans Standartlar:

EN 60704-2-13:2011; EN 60704-3:2006
EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014
EN 50564:2011

• Sadece bazı modellerde mevcut

CHIMNEY kumandalari

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1

T2

T3

T4

T5

T6

T1 Motor sifirlama

Hizi 1 olarak ayarlamak icin davlumbaz kapaliyken duğmeye basin. Davlumbaz calisiyyorken duğmeye basilınca ünite kapanir (OFF).

T2 Hiz 1

Dümgmeye basilinca davlumbazin hiji 1 olarak ayarlanir.

T3 Hiz 2

Dümgmeye basilinca davlumbazin hiji 2 olarak ayarlanir.

T4 Hiz 3

Dümgmeye basilinca davlumbazin hizi 3 olarak ayarlanir.

T5 Turbo

Dümgeme yasıncadavlumbazyuksek hizda calismaya baslar.5 dakika sonra isedavlumbaz onceki hiza geridoner;birhizduğmesine(T2,T3veyaT4)basilinca turbo modundançikilir ve seçilenhiz ayarlanir.

T6 lsiklar ACIK/KAPALI

T2 simgesi yanip sonuyorsa yağ filtresi dolmus, T3 simgesi yanip sonuyorsa koku filtresi dolmus, her iki simge birlikte yanip sonuyorsa her iki filtrde de dolmus demektir. Bu durumda, gerektigi sekilde yağ filtresini (A) veya koku filtresini (B) ya da her ikisini temizlemeniz/değistirmeniz gerekir (bkz. "Temizlik ve Bakim").

Filtre sayacinisifrirlamakioc:

Davlumbaz açikken T5 dügmesini 3 saniye basii tutun.

Uyari LED'i üç kez yanıp söner ve ardashan normal modadöner.

Her iki filtré uyarisi da aynianda aktifse, her ikisini ayriayrisfirlamaniz gerekir.

Birinci sekans yaq filtresini, ikinci sekans ise koku filtresini sifirlar.

Davlumbazin yapilandirilmasi:

Davlumbazın calisma modunu ayarlamak icin, ürün kapalı durumdayken T5 duğmesine 6 saniye boyunca basili tutun. Tesisat Türunü östermek adina T2 ya da T3 simgesi yanacaktı: T2 havalandirma, T3 filtreleme

Tesisat turunu, periyodik olarak T4 duğmesine basarakdehyistirebilirsiniz.

Yeni yapilandirma ayaraları kaydetmek icin T1 düzmesine basın.

Bakim ve Temizlik

Dikkat! Üniteyi temizlemeden veya bakım yapmadanforces üntenin fişini prizden cekin veya ana devre kesicibaglantısinı kesen.

Ilik temizleme

• Koruyucu filmi Çikarın
• Nemli sürger ve az miktardaDOGAL sabunla temizleyin
  Nemli bir bezle durulayin
• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz Çelikten imal edilmişi, metal parçaları da temizleyin

Düzenli temizleme

Davlumbazin ici ve disi duzenli olarak (en az yag filtresine uyguladiginiz bakim sikligi kadar) temizlenmelidir. Nemli bir bez ve ilk suyla seyreltilmis notr svi deterjan kullanin. Asindirici urunler kullanmayin.

Uyari: Davlumbaz temizlempe/parca degistirme talimatlarina uymamaniz yangina neden olabilir. Talimatlara harfiyen uyun. Hatali bakim yapilmasi veya yukaridaki talimatlara uyulmaması nedeniyle motorun hasar gormesinden ya da yangin seksmasindo ureti ci sorumlu tutulamaz.

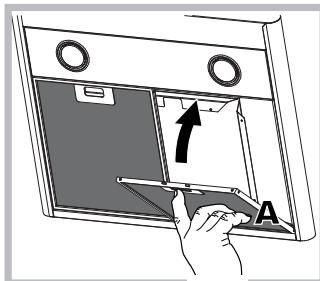

Yag filtresine bakim uygulanmasi (A)

Yagfiltresi, yemek piisirmesirasinda ortaya cikan yagparcaciclarini tutar;asindirici olmayan bir deterjan kullanilarak elle veya dusuk sicutkta kisa bir bulasik makinesi programinda ayda en azbir kez yikanmalidir. Yagfiltresini cikarmak icin yayli kolu cekin.Bulaik

makinesinde yikandiğtakdirde metal filtrin rengi değisebilir, ancak bu durum filtreet performansini etkilemez.

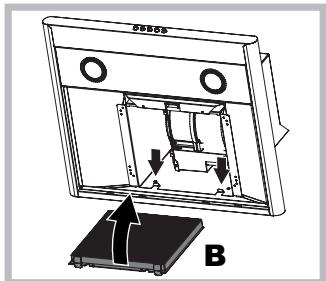

Karbon filtrresine bakim uygulanmasi (B)

Karbon filtresi, yemek pişirme sirasinda Çikan istenmeyen kokuları tutar. Filtre, yağ filtresinin kullanı msiğına ve yemek pişirme alşkanığına bögli olarak belli birsure sonra dolar (doyuma ulasir). Filtre kartuşu en az yirmi ayda bir yenisiyledehyşistirilmelidir.

Bu filtré YIKANAMAZ ve TEKRAR KULLANILAMAZ

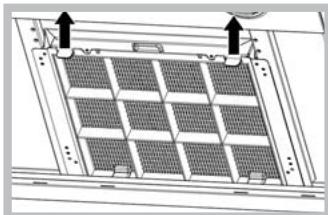

Sokme: Bunu davlumbaza sabitleyen ondeki iki kola bastirarak aktif karbon filtresini kaldiriniz.

Takma: Aktif karbon filtresini davlumbazin kucuk metal

dilleri üzerine once arkadan, daha sonra iki kola bastirarak önden takınüz.

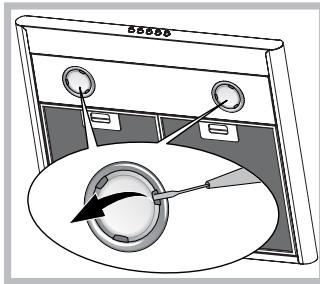

Ampullerin degistirilmesi

Unitenin fisini cekin ve yağfiltresiniçikarin.

Dikkat! Dokunmadan önce ampullerin soğuk olduguundan emin olun.

1. Düz uçlu kucuk bir tornavida vb. ile bastirip disari iterek koruyucuyu dokun.
2. Arizali ampulü degişirin. Sadece ayını tipei ampuller kullanın (detayl bilgi icin, asağidaki kilavuzda verilen teknik verilere bakın).
3. Koruyucuyu tekrar takin (içeridoğanbastirn).

Lambalarin degişirilmesi LED *

Davlumbaz, LED teknoljili bir aydinlatma sistemyle donatilmistir. LED lambalar konvansiyonel lambalaragore daha uzun hizmet omr,u,daha iyi aydinlatma ve daha az elektrik sarfiyat sunar.Bunlarin degistiirilmesi icin lufen Teknik Destek Servisine basvurun.

Elektrik kablosu

Elektrik kablosu hasar gormusse, olasi risklerin önlmesisi,—cin sadece üretici veya yetkili teknik servis tarafindan,—değistirilmelidir.

ISKARTAYA CIKARMA

Bu cihaz, 2012/19/EC Atik Elektrikli ve Elektronik Ekipman (WEEE) direktifine uygun olarak isaretlenmistir. Üniteyi.Doğru bir sekilde iskartaya ÇiKaran bir kullanı, Çevrenin ve halkaayoğlinin korunmasina katkı bulunmş olacaktı.

AEEY Yonetmeligine uygundur

Urún veya urúnle verilen dokümanlar uzerinde bulunan

• sembolü, ürünün siradan bir evsel atik olarak degerlendirilmemesi, elektrikli ve elektronik ekipmanlar icin atik toplama hizmeti sunan bir tesise teslim edilmesi gerektigi ifade etmektedir. Ürünü, atik imhası konusundaki yerel)yonetmelikleru uygunbir sekilde edlençkarın. Bu ürünün elleçlenmesi, geri kazanilması veya geridonustürulmesi hakkinda detayl bilgi almak icin, yerel makamlara, evsel atik imha hizmeti sunan tesislere veya ürünü aldigiyetkili saticiya danisman.

Enerji tasarrufu ve cevreye saygi

Lüften davlumbazı İhtiyanı Üçanı olanlı ayarlyinga kullanı; eşer ocağınizda bulunuorsa, "hizl devir" özelliğini;cok sık kullanmaktan kaçınin. Davlumbazın akılıç sekilde kullanilması enerji tuketimini)dusürecek ve temiz hava ile iklimlendirilmigi havanı boşa harcanmasın in onüneGPCecekbir.
- Pisirim alaninin aydinlatilmasi gerekmediigi surece, luffendavlumbazin lambasini acmayin.

Sorun Giderme

Kullanim sirasinda herhangi bir sorun yaşamaniz halinde, Teknik Servis'e Bavvurmadan once aşaqidaki basit kontrolleri:yapın:

Davlumbaz hiç calismiyorsa:

Sunlari kontrol edin:

• uniteye guc verildigini.
• bir hizi seçimi yapildigiinl.

Davlumbaz verimli calismiyorsa:

Sunlari kontrol edin:

• seçili motor hizinin ortaya Çikan duman ve buhar miktarini isleyebilecek kapasitede olduğunu.
• mutfagin, üntenin hava cekebilecegi sekilde yeterince havalandirildigi.
• carbon filtrresinin saglam oldugunu (filtrreli modelde).

Davlumbaz normal calisma sirasinda kapaniyorsa (duruyorsa):

Sunlari kontrol edin:

• uniteye guc verildigini.
• devre kesicinin tetiklenmedigiini.

Arizali calisma halinde, Teknik Servis'e basvurmadan once makinenin fisini cekin ve 5 saniye bekledikten sonra tekrartakin. Ariza devam ederse Teknik Servis'e basvurun.
