Typ produktu	Kuchyňský digestoř
Značka	HOTPOINT
Model	HNC 9.8 AB X/HA
Rozměry (Š x H x V)	89,9 x 50 x 61-82 cm
Hmotnost (odhadovaná)	Přibližně 15 kg
Napájecí napětí	230 V
Maximální výkon	240 W (motor + osvětlení)
Průměr odtahového potrubí	150 mm (nebo 120 mm s redukcí)
Typ instalace	Venkovní odtah nebo recirkulace (volitelné uhlíkové sady)
Dostupný počet rychlostí	3 rychlosti + intenzivní funkce (booster)
Tukový filtr	Kovový, mytí v myčce nádobí (měsíčně)
Uhlíkový filtr	Výměna každých 20 měsíců (není pratelný)
Osvětlení	2 halogenové žárovky G9 25 W nebo LED (podle verze)
Hlavní materiál	Kartáčovaná nerezová ocel
Minimální vzdálenost nad varnou deskou	65 cm (plyn) / 55 cm (elektřina)
Indikátory nasycení filtrů	Ano (blikání tlačítek)
Hlučnost (odhad)	50-65 dB(A) podle rychlosti

Často kladené otázky - HNC 9.8 AB X/HA HOTPOINT

Jak nainstalovat digestoř HOTPOINT HNC 9.8 AB X/HA?

Instalaci musí provést odborník. Dodržujte minimální vzdálenosti: 65 cm nad plynovou varnou deskou, 55 cm pro elektrickou. Použijte přiložené hmoždinky vhodné ke zdi. Pro verzi s odtahem připojte potrubí o průměru 150 mm (nebo 120 mm s redukcí) směrem ven. Pro verzi recirkulace nainstalujte volitelnou uhlíkovou sadu.

Jak čistit tukové filtry?

Kovové tukové filtry je třeba čistit alespoň jednou měsíčně. Můžete je umýt ručně neagresivním čisticím prostředkem nebo v myčce nádobí na nízkou teplotu v krátkém cyklu. Pro demontáž zatáhněte za pružinovou rukojeť.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit přibližně každých 20 měsíců, nebo dříve při intenzivním používání. Není pratelný a neregeneruje se. Pro demontáž stiskněte obě přední páčky, poté zavěste nový filtr začínaje zezadu.

Co dělat, když digestoř nefunguje?

Nejprve zkontrolujte elektrické napájení (zásuvka, jistič). Ujistěte se, že je vybrána rychlost. Pokud se digestoř během používání vypne, počkejte 5 sekund a poté ji restartujte. Pokud problém přetrvává, kontaktujte servis.

Jak resetovat indikátor nasycení filtrů?

Když ikony T2 nebo T3 blikají, vyčistěte nebo vyměňte příslušné filtry. Pro reset, když je digestoř zapnutá, stiskněte T5 po dobu 3 sekund. Kontrolky třikrát bliknou a indikátor se resetuje.

Lze digestoř používat v režimu recirkulace bez uhlíkové sady?

Ne, pro režim recirkulace (vypouštění vzduchu do místnosti) musíte bezpodmínečně nainstalovat uhlíkovou filtrační sadu. Bez této sady nebudou pachy filtrovány a digestoř nebude správně fungovat.

Jak vyměnit žárovky digestoře?

Nejprve odpojte digestoř a vyjměte tukové filtry. Počkejte, až žárovky vychladnou. Páčidlem s malým plochým šroubovákem odstraňte kryt. Vyměňte za žárovku stejného typu (halogen G9 25 W nebo LED podle vašeho modelu). Kryt zacvakněte zpět.

Jaká je doporučená výška instalace?

Minimální výška mezi digestoří a varnou deskou je 65 cm pro plynový sporák a 55 cm pro elektrický sporák. Dodržujte tyto vzdálenosti pro zajištění účinného odsávání a bezpečnosti.

Jak přepnout z režimu odtahu do režimu recirkulace?

Pro nastavení digestoře ji vypněte a poté stiskněte T5 po dobu 6 sekund. Rozsvítí se ikony T2 (odtah) nebo T3 (recirkulace). Opakovaně stiskněte T5 pro změnu, poté potvrďte stisknutím T1. Nezapomeňte nainstalovat uhlíkovou sadu, pokud přepínáte na recirkulaci.

Co dělat, když digestoř vydává hodně hluku?

Zkontrolujte, zda není odtahové potrubí ucpané nebo příliš dlouhé. Ujistěte se, že jsou filtry čisté. Pokud hluk přetrvává, zkontrolujte, zda je digestoř dobře upevněná a nedochází k vibracím. Může být nutný technik, pokud problém pochází z motoru.

NÁVOD K OBSLUZE HNC 9.8 AB X/HA HOTPOINT

Návod na použitie KAPUCÑA

Obsah

Návod na použitie, 3

Montáž, 4

Upozornenia:, 24

Servisná služba, 30

Inštalácia, 75

Ovládacie prvky zariadenia CHIMNEY, 76

Údržba a starostlivosť, 77

Pokyny pro použití ODSAVAC

Obsah

Pokyny pro použití, 2

Montáž, 4

Upozornění, 23

Servisní služba, 30

Instalace,71

Ovládací prvky zařízení CHIMNEY,72

Údržba a péče o pec,73

Poruchy a způsob jejich odstranění,74

KZ

Ka3aKa7a

Паадалану НУСКayльфыCOPьИ

Ma3MyHbI

Painanany HcyaybIfb,3

C60pka,4

EckenTpIepep.:,26

Kemek,30

Ophaty,79

CHIMNEY6aKapy Kypalapbl,80

TexHnKaJIbIK Kbl3MeT Kepcety XeHe Kytim Kepcety,81

14

15

16

17

18

IT

Avvertenze

Je důležité, aby byl tento návod uschován, aby mohl být kdykoli k dispozici za účelem konzultace. V případě prodeje, postoupení jiné osobě nebo stěhování se ujistěte, že zůstane spolu s výrobkem. Pozorně si přečtěte uvedené pokyny: Obsahují důležité informace o instalaci, použití a bezpečnosti.

Neprovádějte změny elektrického nebo mechanického charakteru na samotném výrobku ani na vypouštěcím potrubí. Všeobecné bezpečnostní pokyny

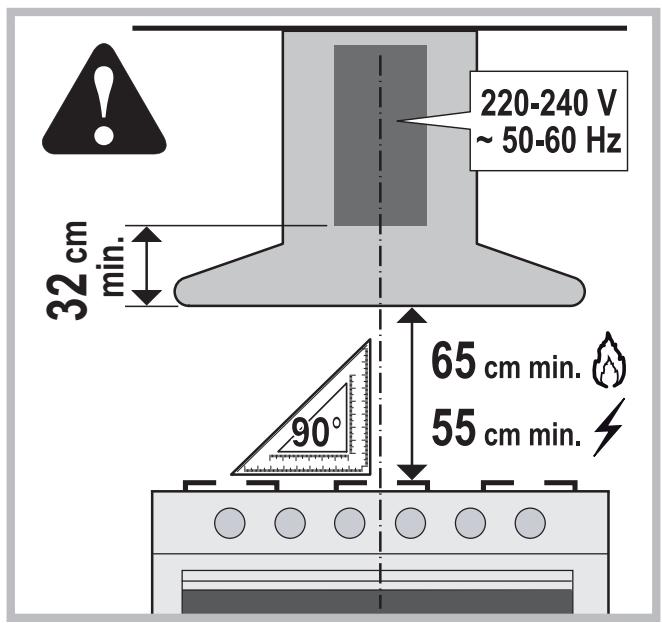

• Minimální vzdálenost mezi opěrnou plochou varných nádob na varném zařízení a nejnižší částí kuchyňského odsavače nesmí být menší než:

65 cm, když je odsavač nainstalován nad plynovou varnou deskou; 55 cm, když je odsavač nainstalován nad elektrickou varnou deskou.

Když je v návodu pro instalaci plynové varné desky uvedena vyšší vzdálenost, je třeba ji zohlednit.

• Odsavač je vybaven upevňovacími kotvami vhodnými pro většinu stěn/stropů.

V každém případě je však třeba se obrátit na kvalifikovaného technika, abyste se ujistili o vhodnosti materiálů s ohledem na druh stěny/stropu, která/ý musí být dostatečně mohutná/ý, aby udržel/a hmotnost odsavače. - Upozornění! Nepřipojujte zařízení k elektrické síti, dokud instalace není úplně dokončena. - Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky. - Při všech operacích instalace a údržby

použijte pracovní rukavice.

• Zařízení není určeno pro použití dětmi ani osobami s omezenými fyzickými, senzorickými nebo mentálními schopnostmi nebo osobami s chybějícími zkušenostmi a znalostmi, pokud nejsou pod dohledem nebo nejsou školeni ohledně používání zařízení jinou osobou odpovědnou za jejich bezpečnost.
• Děti musí být kontrolovány, aby si nehrály se zařízením.
• Nikdy nepoužívejte výrobek bez namontovaného protitukového filtru!
• Odsavač nesmí být NIKDY používán jako opěrná plocha, není-li to výslovně uvedeno.
• Při společném použití kuchyňského odsavače s jinými zařízeními pro spalování plynu nebo jiných paliv v jedné místnosti musí odsavač disponovat dostatečnou ventilací.
• Odsávaný vzduch nesmí být odváděn do potrubí, které se používá pro odváděné spaliny ze zařízení spalujících plyn nebo jiná paliva.
• Dodržujte všechny předpisy vztahující se na vypouštěný vzduch.
• Je přísně zakázáno vařit jídla na volném plameni pod odsavačem; použití volného plamene je škodlivé pro filtry a může způsobit vznik požáru, a proto je třeba se mu jednoznačně vyhnout.
• Doporučuje se udržovat pod neustálou kontrolou jídla připravovaná smažením, aby se zabránilo vznícení přehřátého oleje.
• Ohledně technických a bezpečnostních opatření, která je třeba přijmout pro odvádění kouře, je třeba přísně dodržovat nařízení kompetentních místních orgánů. Výrobek je třeba pravidelně čistit, jednak zevnitř, jednak zvenčí (Čištění) je třeba provádět NEJMÉNĚ JEDNOU MĚSÍČNĚ a v každém případě je třeba dodržovat obsah Pokynů pro údržbu,

uvedených v tomto návodu).

• Nedodržení pokynů pro čištění odsavače a pro výměnu a čištění filtrů představuje riziko vzniku požáru.
• Nepoužívejte ani nenechávejte odsavač bez správně namontovaných žárovek kvůli možnému nebezpečí zásahu elektrickým proudem.
• Nebude nesena žádná odpovědnost za případné poruchy, škody nebo požáry způsobené na zařízení následkem nedodržení pokynů uvedených v tomto návodu.
• Upozornění! Při použití přístupných částí se zařízeními pro ohřev může dojít k jejich ohřátí na velmi vysokou teplotu.
• Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez zkušeností a znalostí, pokud jsou pod náležitým dohledem nebo byly poučeny o bezpečném používání zařízení a rozumějí souvisejícím rizikům. Děti si se zařízením nesmí hrát. Čištění a údržbu nesmí provádět děti bez dohledu.

Upozornění:

65 cm, pokud je odsavač instalován nad plynovou varnou deskou; 55 cm, pokud je odsavač instalován nad elektrickou varnou deskou;

! Nikdy se neobracejte na neautorizované techniky.

Uveďte:

Druh poruchy; Model zařízení (Mod.); Výrobní číslo (S/N).

Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

Servisní služba

! Vždy požádejte o pomoc oprávněné osoby.

Uveďte:

Typ poruchy; - model zařízení (Mod.) - výrobní číslo (S/N)

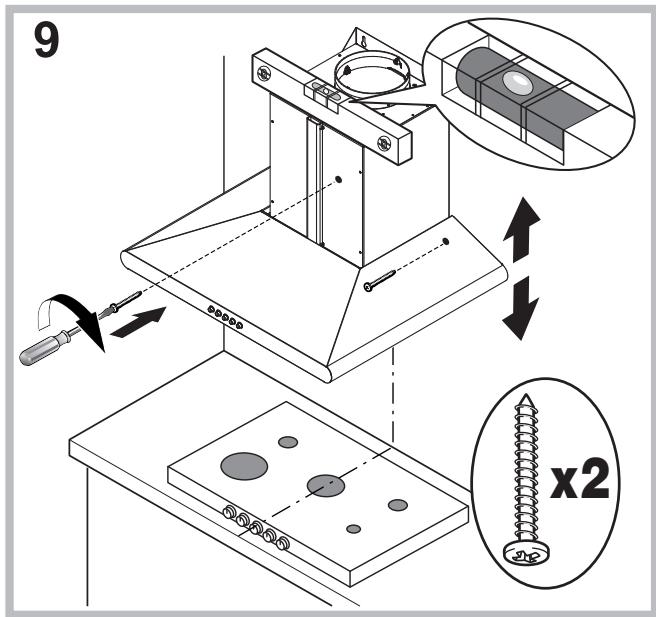

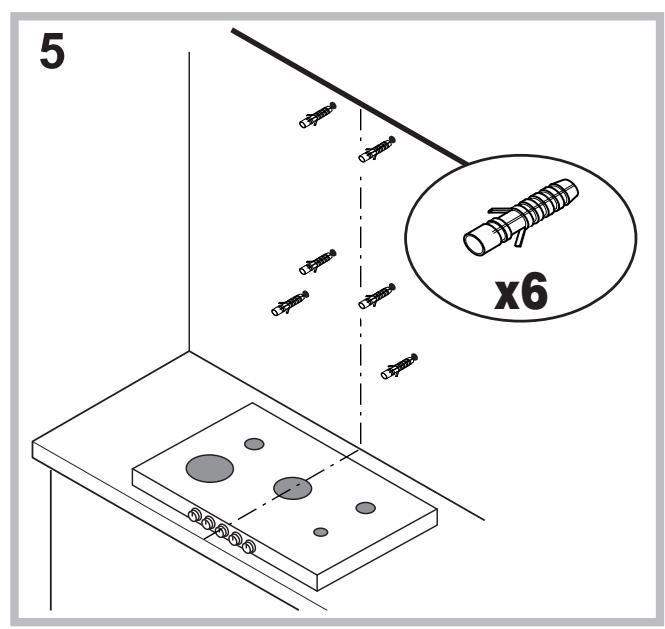

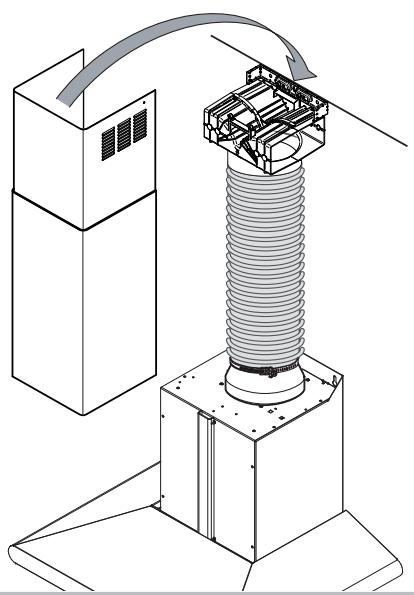

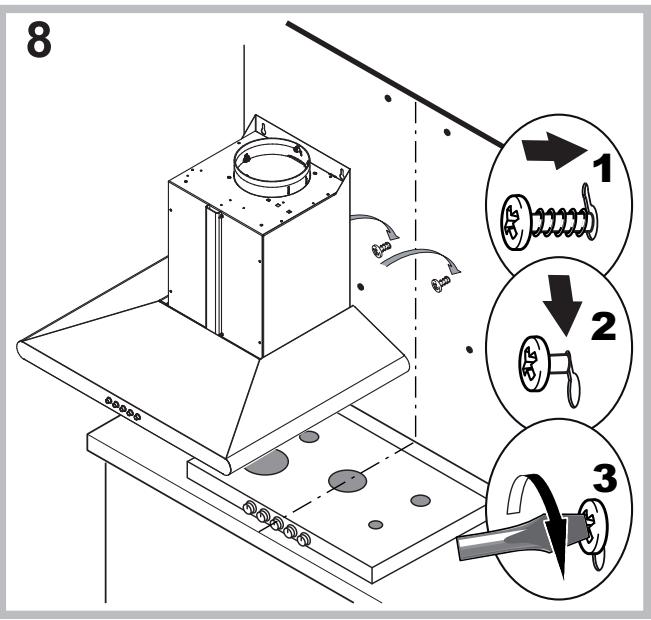

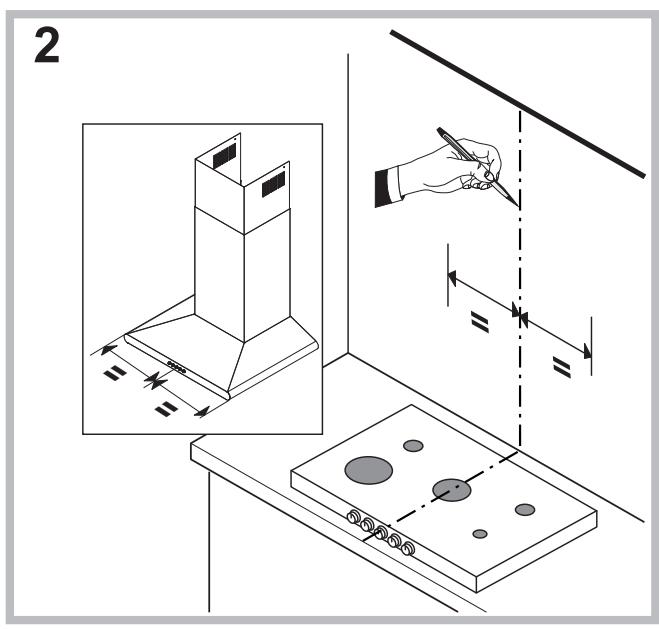

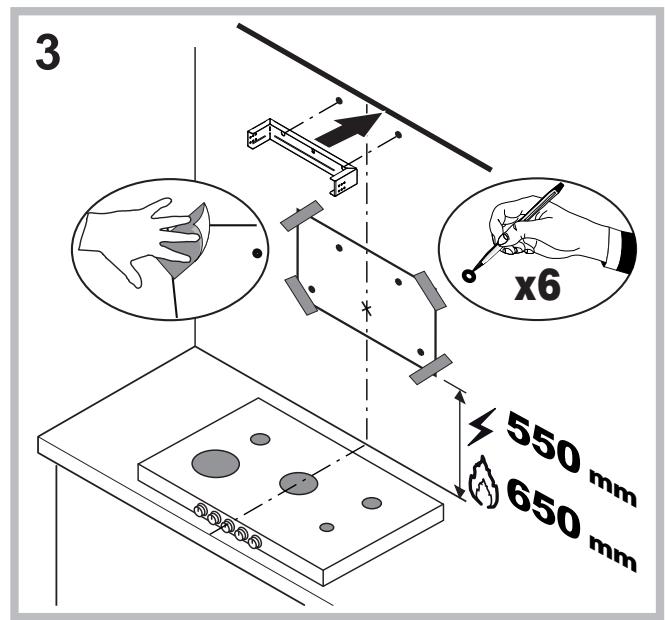

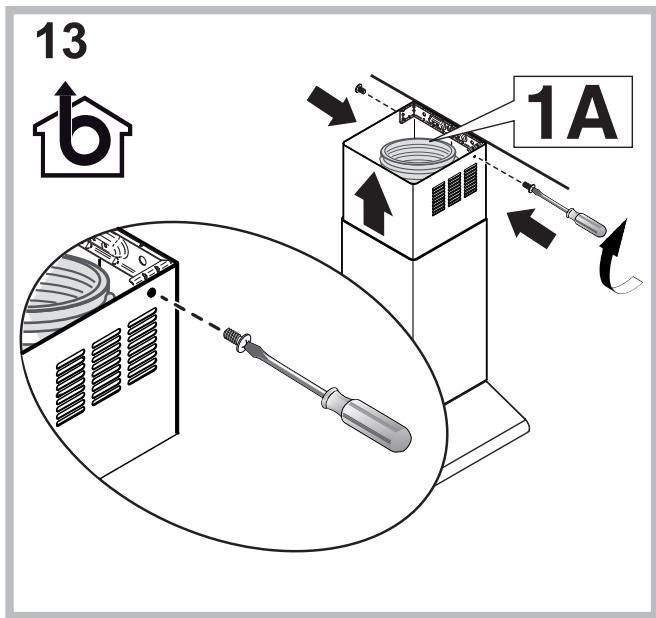

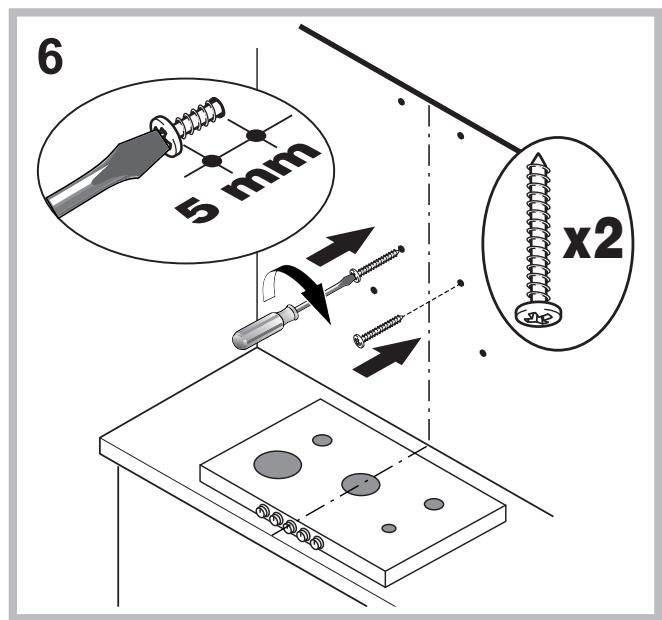

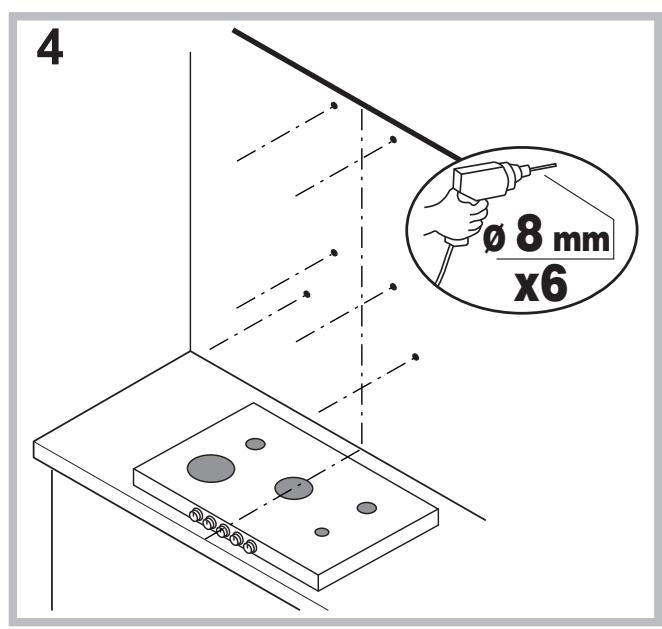

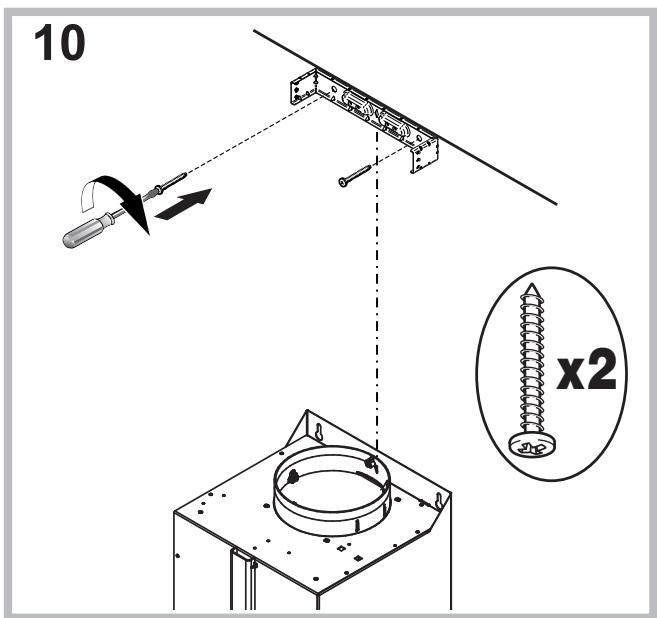

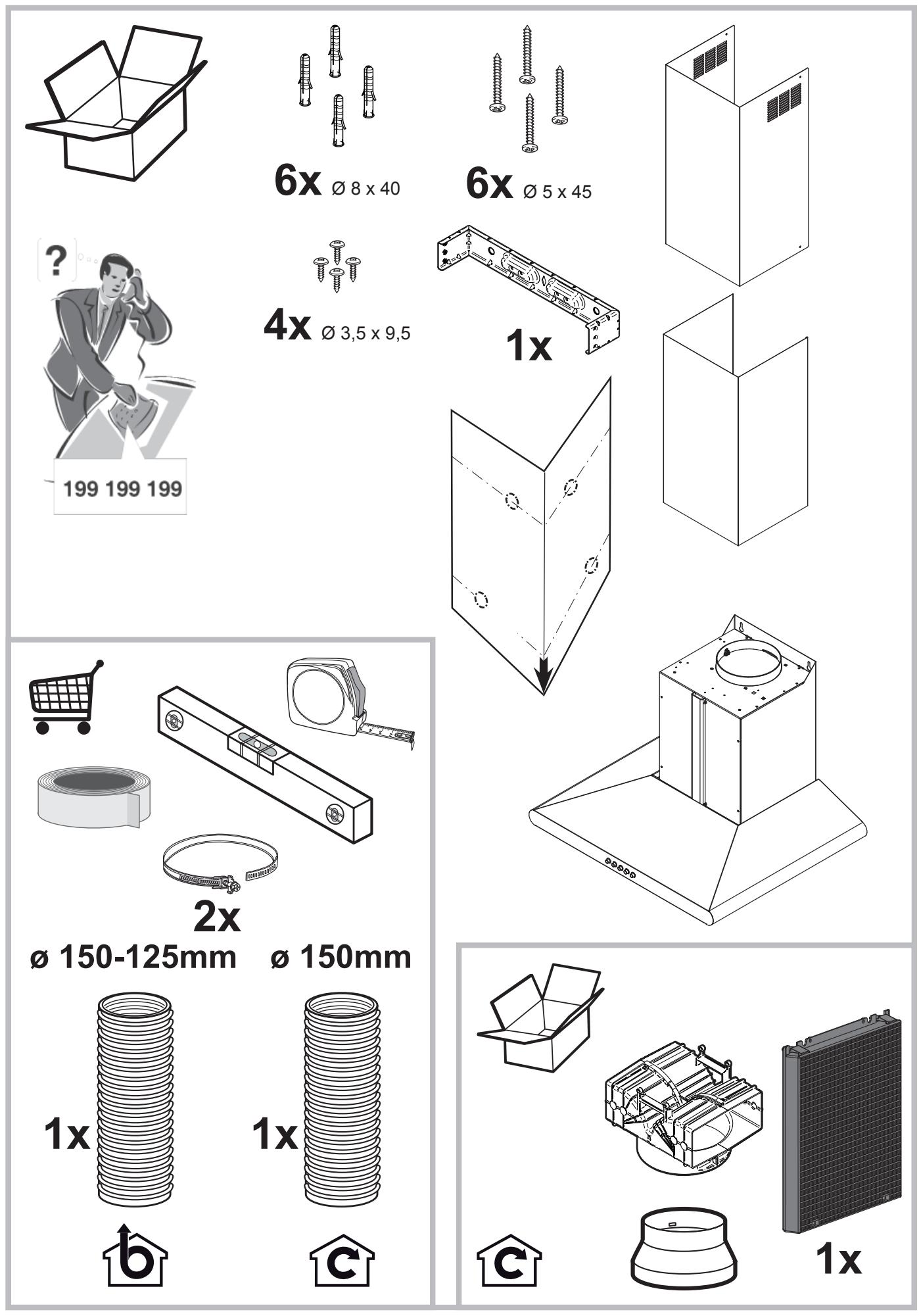

Ohledně správné instalace výrobku si prohlédněte obrázky, které jsou k dispozici na prvních stránkách tohoto návodu. Instalace musí být provedena kvalifikovaným personálem.

Elektrické zapojení

Napájecí napětí musí odpovídat napětí uvedenému na štítku s technickými parametry, který se nachází uvnitř odsavače. Je-li vybaven zástrčkou, připojte odsavač k zásuvce odpovídající platným normám, která se nachází v přístupném prostoru. Když odsavač není vybaven zástrčkou (přímé připojení do elektrické sítě) nebo když je zástrčka umístěna v nepřístupném prostoru, nainstalujte dvoupólový vypínač vyhovující normám, který zajistí kompletní odpojení odsavače od elektrické sítě v podmínkách III. třídy přepětí, v souladu s pravidly pro instalaci.

Upozornění! Pokaždé zkontrolujte ještě před opětovným připojením obvodu odsavače k napájecí síti, zda byl napájecí kabel namontován správně, ověřte jeho správnou funkčnost.

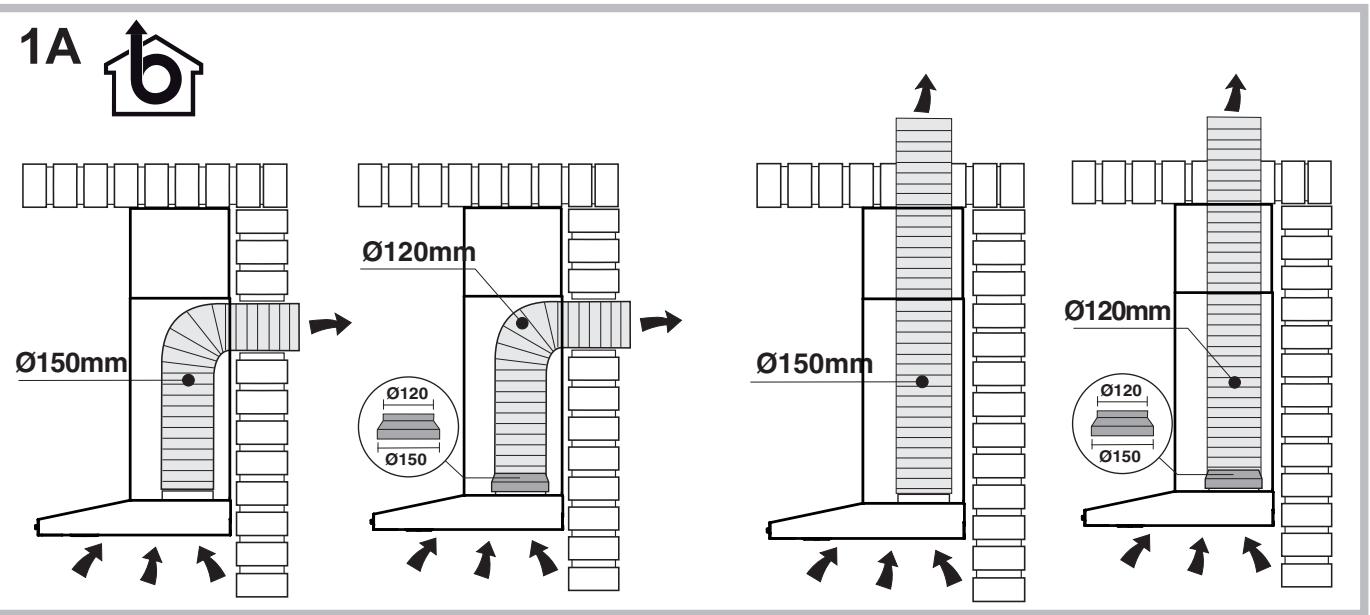

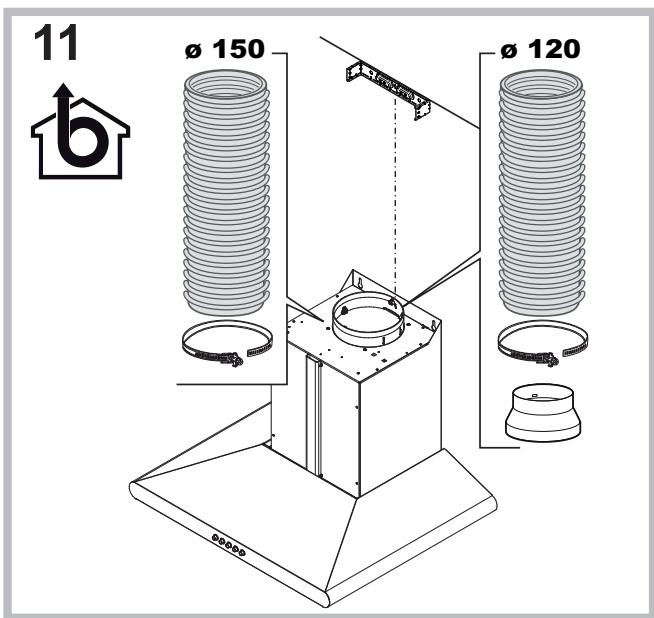

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k vypouštěcím trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro vypouštěný vzduch na odsavači (spojovací příruba). Použití vypouštěcích trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonnosti odsávání a výrazný nárůst hlučnosti.

V takovém případě odmítáme jakoukoli související odpovědnost.

! Použijte co nejkratší možné potrubí. ! Použijte potrubí s co nejmenším možným počtem kolen. ! Vyhněte se drastickým změnám průřezu potrubí. ! Použijte potrubí s co nejhladším vnitřkem. ! Materiál potrubí musí vyhovovat platným normám. ! Nepřipojujte odsavač do potrubí pro odvádění kouře vznikajícího při spalování (kotle, krby, kamna apod.). ! Při vypouštění odváděného vzduchu dodržujte nařízení kompetentních místních orgánů. Dále platí, že vypouštěný vzduch nesmí být odstraňován prostřednictvím otvoru ve stěně s výjimkou případů, kdy se jedná o otvor určený speciálně pro tento účel. ! Vybavte danou místnost otvory pro přístup vzduchu, aby se zabránilo vzniku podtlaku v této místnosti (který nesmí překročit 0,04 mbar). ! Firma odmítá jakoukoli odpovědnost v případě nedodržení těchto pokynů.

Filtrační nebo Odsávací?

! Váš odsavač je připraven k použití v odsávací verzi.

Pro jeho použití ve filtrační verzi je třeba provést instalaci příslušné SADY PŘÍSLUŠENSTVÍ.

Poznámka: Je-li přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, mohl by již být nainstalován na odsavači.

Informace pro proměnu odsavače z odsávací verze na filtrační verzi jsou uvedeny v tomto návodu (viz „Filtrační verze").

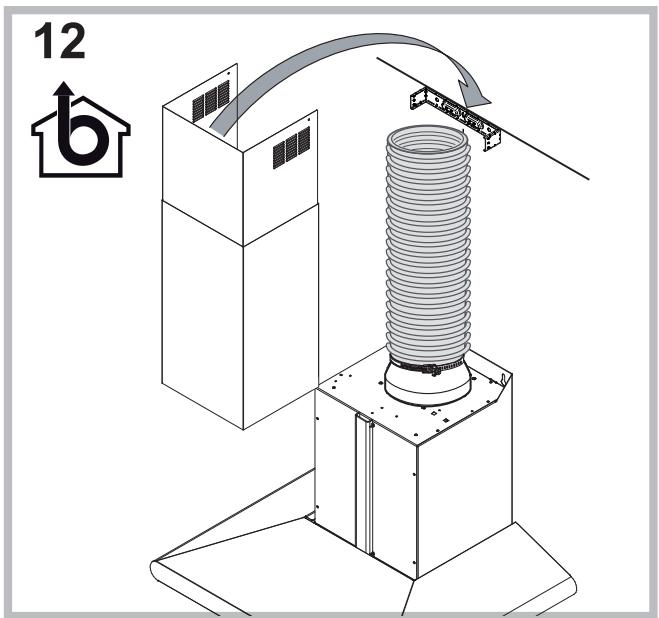

Odsávací verze

CZ

Odsavač čistí vzduch a vypouští jej do vnějšího prostředí prostřednictvím vypouštěcího potrubí (s průměrem 150 mm) připevněného ke spojovací přírubě odsavače. Průměr vypouštěcího potrubí musí odpovídat průměru spojovacího kruhu.

Upozornění! Odváděcí trubka není součástí zařízení a je třeba ji zakoupit.

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými filtry, je třeba je odmontovat.

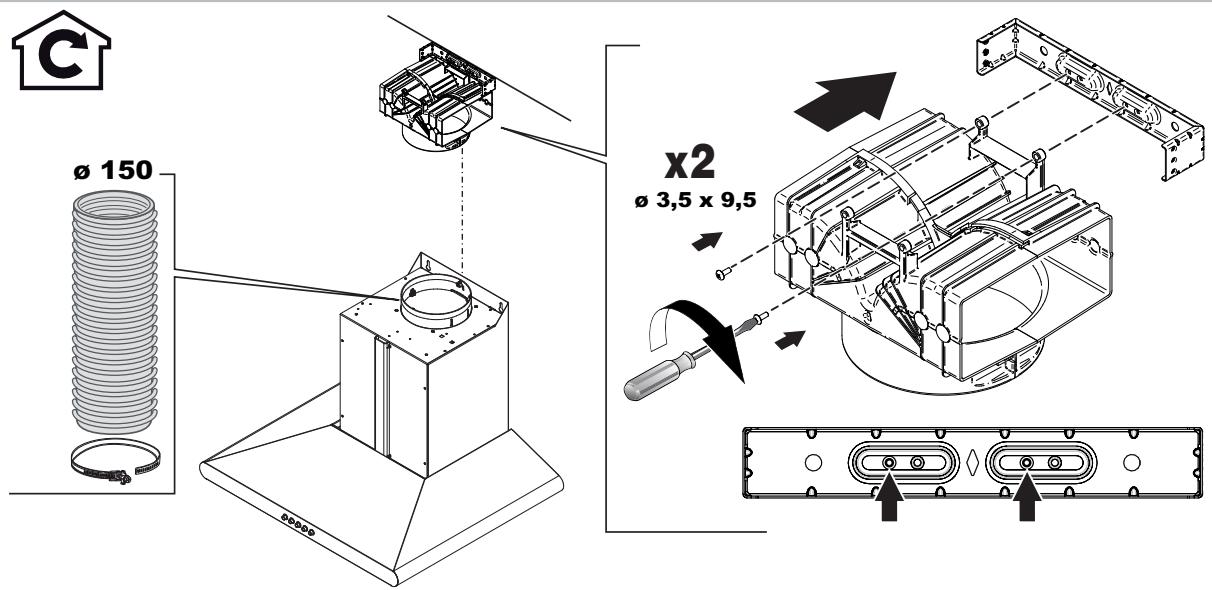

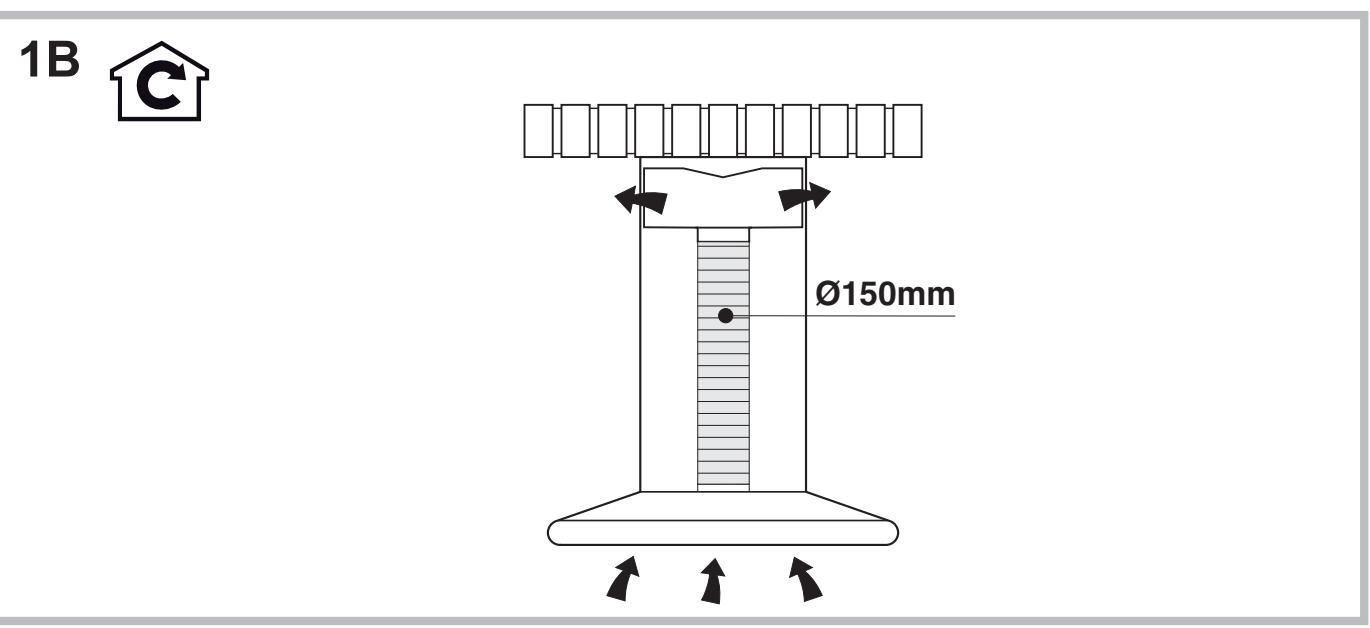

Filtrační verze

Odsavač čistí vzduch a očištěný jej vpouští zpět do místnosti. Pro použití odsavače v této verzi je třeba nainstalovat přídavný filtrační systém s aktivním uhlím.

Pro tuto verzi je potřeba vychylovač vzduchu, redukce a filtr/y s aktivním uhlím. Horní trubka musí mít podélné otvory pro odvádění vzduchu, nacházející se v horní části.

Technické parametry

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	Ø vypoustěć trubky (cm)
CHIMNEY 60 cm	61-82	59,8	50	15/12
CHIMNEY 90cm	61-82	89,9	50	15/12

Zkontrolujte desku za účelem ověření celkové absorpce a lehké absorpce.

	Vykon	Napěti	Závit	Rozměry
Halogenová 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenová 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Riziková skupina 1 podle normy EN 62471

Tento model je v souladu s následujícími směrnicemi EU: Low voltage Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006) EMC Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004) Přenesené nařízení Komise (EU) č. 66/2014 doplňující směrnici 2009/125/ES

• Je součástí pouze některých modelů

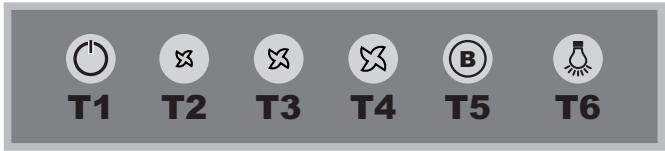

Ovládací prvky zařízení CHIMNEY

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1 Vynulování motoru

Stisknutím tohoto tlačítka při vypnutém odsavači dojde k nastavení první rychlosti. Stisknutím tohoto tlačítka během činnosti odsavače dojde k jeho přechodu do vypnutého stavu.

T2 Rychlost 1

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 1.

T3 Rychlost 2

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 2.

T4 Rychlost 3

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu rychlosti 3.

T5 Booster

Stisknutím tohoto tlačítka odsavač přejde z předchozího stavu do stavu intenzivní rychlosti. Po uplynutí 5 minut odsavač znovu přejde do stavu předtím nastavené rychlosti; stisknutím tlačítka rychlosti (T2, T3 nebo T4) dojde ke zrušení funkce booster a k nastavení zvolené rychlosti.

T6 ZAPNUTÍ/VYPNUTÍ osvětlení

Signalizace protitukového a protizápachového filtru

Blikání ikony první rychlosti T2 informuje o nasycení protitukového filtru, blikání ikony druhé rychlosti T3 informuje o nasycení protizápachového filtru, zatímco blikání obou ikon T2 a T3 informuje o nasycení obou filtrů. V takovém případě bude třeba provést vyčištění/výměnu protitukového filtru „A“ a/nebo protizápachového filtru „B“ (viz „Údržba a péče“).

Vynulování počitadla filtru:

Při zapnutém odsavači stiskněte na dobu tří sekund tlačítko T5.

LED signalizující upozornění třikrát zabliká a poté dojde k obnovení signalizace běžné činnosti.

V případě současné signalizace upozornění týkajících se obou filtrů je třeba zopakovat operaci vynulování i pro druhý filtr.

První posloupnost vynuluje protitukový filtr a druhá

protizápachový filtr.

Konfigurace odsavače:

Pro konfiguraci požadovaného pracovního režimu odsavače stiskněte při vypnutém výrobku tlačítko T5 na dobu přibližně 6 sekund. Rozsvícení ikon T2 nebo T3 bude informovat o druhu instalace: T2 odsávací, T3 filtrační.

Druh instalace je možné změnit cyklickým stisknutím tlačítka T5.

Pro uložení nové konfigurace je třeba stisknout tlačítko T1.

Údržba a péče

Upozornění! Před jakýmkoli úkonem čištění nebo údržby odpojte odsavač od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytové jednotky.

Před čištěním

Sejměte ochranné fólie - Odstraňte nečistoty vlhkou houbou a trochou neutrálního saponátu - Otřete vlhkým hadrem - Osušte jemným hadrem; v případě odsavače z nerezavějící oceli postupujte dle pokynů pro satinování kovu

Pravidelné čištění

Odsavač je třeba čistit často (nejméně ve stejných intervalech, v jakých se provádí údržba protitukových filtrů), zevnitř i zvenčí. Při čištění používejte hadr navlhčený neutrálními čisticími prostředky a vlhkou vodou.

Nepoužívejte abrazivní ani korozivní prostředky.

Upozornění: Nedodržení pokynů pro čištění zařízení pro výměnu filtru představuje riziko vzniku požáru. Proto se doporučuje dodržovat uvedené pokyny. Odmítá se jakákoli odpovědnost za případné škody na motoru nebo požáry způsobené nesprávnou údržbou nebo nedodržením výše uvedených upozornění.

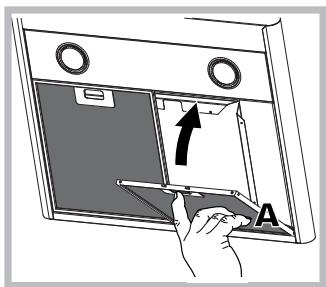

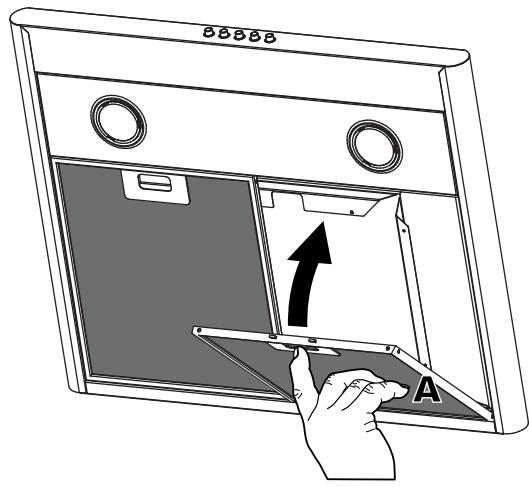

Údržba protitukových filtrů (A)

Protitukový filtr zachytává částice tuku pocházející z vaření; je třeba jej vyčistit nejméně jednou měsíčně neagresivními čisticími prostředky, manuálně nebo v myčce nádobí, při nízké teplotě a při použití krátkého cyklu.

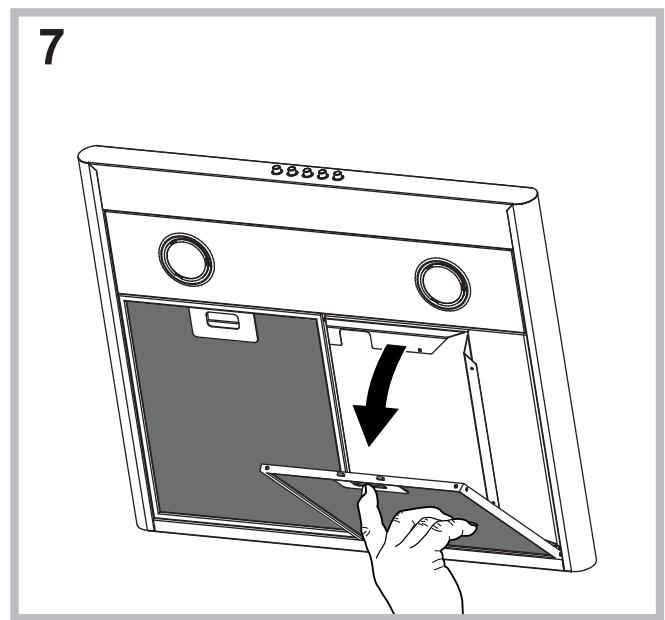

Demontáž protitukového filtru se provádí potažením

odepínací rukojeti s pružinou. Při mytí protitukového filtru v myčce nádobí by mohlo dojít k jeho obarvení, ale jeho filtrační schopnosti tím nebudou změněny.

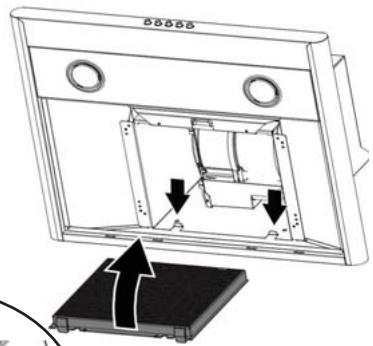

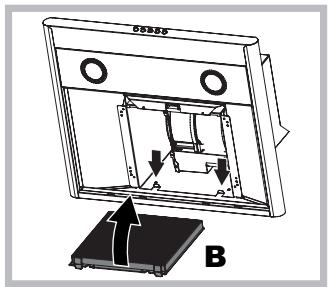

Údržba uhlíkového filtru (B)

Uhlíkový filtr zachytává nepříjemné zápachy pocházející z vaření. K nasycení uhlíkového filtru dochází po více méně dlouhém období, v závislosti na druhu sporáku a pravidelnosti čištění protitukového filtru. V každém případě je třeba provést výměnu náplně nejméně každých dvacet měsíců.

Tento filtr NEMŮŽE být podrobován mytí ani regeneraci.

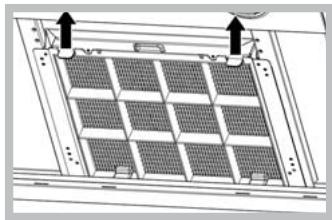

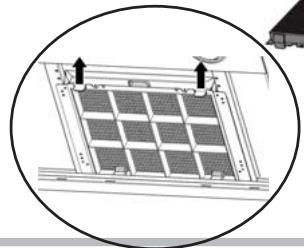

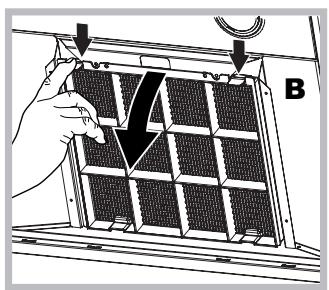

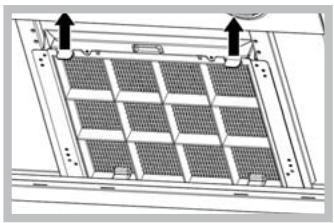

Demontáž: Vyjměte filtr s aktivním uhlím zatlačením dvou předních pák, kterými je připevněn k odsavači.

Montáž: Filtr s aktivním uhlím uchyt'te nejdříve vzadu ke kovovým jazýčkům odsavače, a poté vpředu zatlačením dvou pák.

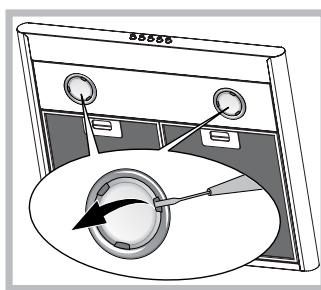

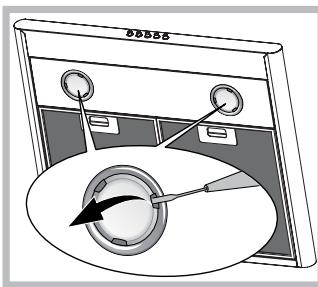

Výměna žárovek

Odpojte zařízení z elektrické sítě a vyjměte protitukové filtry. Upozornění! Dříve, než se dotknete žárovek, se ujistěte, že jsou vychladlé.

1. Vyjměte ochranný kryt po jeho nadzvednutí malým plochým šroubovákem nebo podobným nástrojem.
2. Vyměňte vypálenou žárovku. Používejte výhradně žárovky se stejnými parametry jako vypálené (podrobnější informace jsou uvedeny v následujícím návodu).
3. Nasaďte zpět ochranný kryt (upevnění zacvaknutím).

Výměna žárovek LED*

Odsavač je vybaven systémem osvětlení, založeném na technologii LED. LED zaručují ve srovnání s klasickými lampami optimální osvětlení, delší životnost a nižší spotřebu. Ohledně výměny se obraťte na servisní službu.

Napájecí kabel

Když je napájecí kabel poškozen, může jej vyměnit výrobce nebo jeho servisní služba, aby se zabránilo jakémukoli riziku.

LIKVIDACE

Toto zařízení je označeno v souladu s Evropskou směrnicí 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Směrnice o odpadních elektrických a elektronických zařízeních - OEEZ). Tím, že se uživatel postará o správnou likvidaci tohoto výrobku, přispívá k předcházení případným negativním následkům na životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci poukazuje na to, že se s tímto výrobkem nesmí zacházet jako s běžným domovním odpadem, ale musí se odeslat do vhodné sběrny určené pro recyklaci elektrických a elektronických zařízení. Zařízení se musí zbavit v souladu s místními předpisy pro likvidaci odpadu. Podrobnější informace o zacházení s tímto výrobkem, o jeho opětovném použití a recyklaci můžete získat, když se obrátíte na příslušný místní úřad, sběrnou službu domovního odpadu nebo obchod, ve kterém jste výrobek zakoupili.

Poruchy a způsob jejich odstranění

Když se zdá, že něco nefunguje, dříve než se obrátíte na servisní službu, proveďte níže uvedené jednoduché kontroly:

V případě, že odsavač nefunguje:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie.
• Je zvolena rychlost.

Když je odsavač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:

• Je zvolená rychlost motoru dostatečná pro uvolněné množství kouře a páry.
• Je kuchyně větraná dostatečně na to, aby umožňovala přístup vzduchu.
• Není opotřebovaný uhlíkový filtr (odsavač ve filtrační verzi).

Když došlo k vypnutí odsavače během běžné činnosti:

Zkontrolujte, zda:

• Nedošlo k výpadku elektrické energie. Nedošlo k vypnutí omnipolárního zařízení.

V případě případných poruch činnosti obraťte se dříve, než se obrátíte na servisní službu, zařízení nejméně na dobu 5 sekund od elektrického napájení odpojením zástrčky ze zásuvky elektrické sítě a poté jej znovu připojte. V případě přetrvávání poruchy činnosti se obraťte na servisní službu.

Šetřete energii a berte ohled na životní prostředí

• Používejte odsavač nastavením rychlosti v souladu s reálnou potřebou odsávání, omezte, prosím, používání funkce „intenzivní rychlostí“, pokud je k dispozici. Použití odsavače racionálním způsobem umožňuje omezit spotřebu energie, a zabrání se tím také zbytečnému plýtvání čistého a klimatizovaného vzduchu.
• Prosím, zapněte osvětlení odsavače, pouze pokud je to nezbytné pro osvětlení zóny vaření.

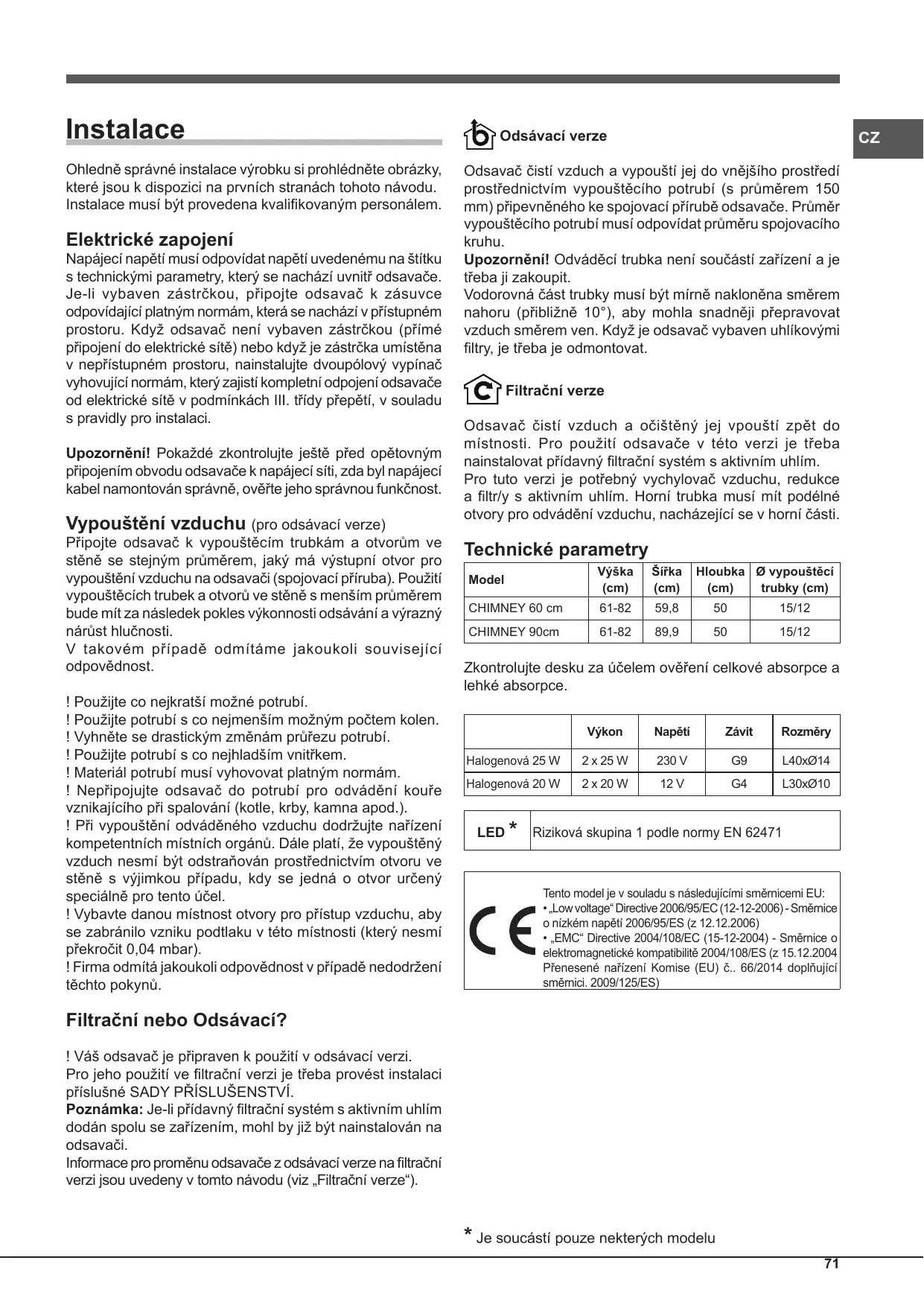

Instalace

Vypouštění vzduchu (pro odsávací verze)

Připojte odsavač k odtahovým trubkám a otvorům ve stěně se stejným průměrem, jaký má výstupní otvor pro odvod vzduchu na odsavači (spojovací příruba). Použití odtahových trubek a otvorů ve stěně s menším průměrem bude mít za následek pokles výkonu odsávání a výrazný nárůst hlučnosti.

Poznámka: Pokud je přídavný filtrační systém s aktivním uhlím dodán spolu se zařízením, může být již nainstalovaný na odsavači.

Vodorovná část trubky musí být mírně nakloněna směrem nahoru (přibližně 10°), aby mohla snadněji přepravovat vzduch směrem ven. Když je odsavač vybaven uhlíkovými filtry, je potřeba je demontovat.

Filtrační verze

Riziková skupina 1 podle normy EN 62471

Tento model je v souladu s následujícími směrnicemi EU. Odsavače jsou v souladu s níže uvedenými směrnicemi ES: „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice o nízkém napětí 2006/95/ES (z 12.12.2006) EMC Directive 2004/108/EC (15-12-2004) - Směrnice o elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004)

Referenční norma:

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

• Je součástí pouze některých modelů

Ovládací prvky zařízení CHIMNEY

Po stisknutí tohoto tlačítka odsavač přejde z předcházejícího stavu do stavu intenzivní rychlosti. Po uplynutí 5 minut odsavač znovu přejde do stavu předtím nastavené rychlosti; stisknutím tlačítka rychlosti (T2, T3 nebo T4) dojde ke zrušení funkce booster a k nastavení zvolené rychlosti.

T6 ZAPNUTÍ/VYPNUTÍ osvětlení

Blikání ikony první rychlosti T2 informuje o nasycení protitukového filtru, blikání ikony druhé rychlosti T3 informuje o nasycení protizápachového filtru, zatímco blikání obou ikon T2 a T3 informuje o nasycení obou filtrů. V takovém případě bude potřeba vyčistit/vyměnit protitukový filtr „A“ a/nebo protizápachový filtr „B“ (viz „Údržba a starostlivost“).

Vynulování počítadla filtru:

První sekvence vynuluje protitukový filtr a druhá protizápachový filtr.

Údržba a starostlivosť

Demontáž protitukového filtra

Údržba uhlíkového filtra (B)

Uhlíkový filter zachytáva nepríjemné zápachy pochádzajúce z varenia. K nasýteniu uhlíkového filtra dochádza po určitej dobe, v závislosti od druhu sporáka a pravidelnosti čistenia protitukového filtra. V každom prípade je potrebné vymeniť

náplň najmenej každých dvadsať mesiacov.

Tento filter sa NEDÁ umyť ani regenerovať.

Montáž: Uchytte filter s aktívnym uhlím najskôr vzadu o kovové jazýčky odsávača, a potom vpredu, zatlačením dvoch pák.

Výmena žiaroviek

Odpojte zariadenie z elektrickej siete a vyberte protitukové filtre.

Upozornenie! Skôr ako sa dotknete žiaroviek, sa uistite, že sú vychladnuté.

Odsávač má nainštalované LED osvetlenie. LED zaručujú v porovnaní s klasickými lampami optimálne osvetlenie, dlhšiu životnosť a nižšiu spotrebu. Ohľadne výmeny sa obráťte na servisnú službu.

Napájací kábel

Keď je napájací kábel poškodený, môže ho vymeniť výrobca alebo jeho servisná služba, aby sa zabránilo akémukoľvek riziku.

LIKVIDÁCIA

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES, Waste Electrical and Electronic Equipment - WEEE (Smernica o odpadoch z elektrických a elektronických zariadení - OEEZ). Tým, že sa používateľ uistí o správnej likvidácii tohto výrobku, prispieva k predchádzaniu prípadných negatívnych následkov na životné prostredie a na zdravie.

• Nedošlo k výpadku elektrické energie.
• Je zvolená rychlost.

Když je odsávač v činnosti, ale není dostatečně výkonný:

Zkontrolujte, zda:
