Type product	Afzuigkap
Merk	HOTPOINT
Model	HNC 9.8 AB X/HA
Afmetingen (L x D x H)	89,9 x 50 x 61-82 cm
Gewicht (geschat)	Ongeveer 15 kg
Voedingsspanning	230 V
Maximaal vermogen	240 W (motor + verlichting)
Afvoerkanaaldiameter	150 mm (of 120 mm met reductie)
Installatietype	Buitenafvoer of recirculatie (optioneel koolstoffilterkit)
Beschikbare snelheden	3 snelheden + intensieve stand (booster)
Vetfilter	Metaal, vaatwasmachinebestendig (maandelijks)
Koolstoffilter	Vervanging elke 20 maanden (niet wasbaar)
Verlichting	2 halogeenlampen G9 25 W of LED (afhankelijk van versie)
Hoofdmateriaal	Geborsteld roestvrij staal
Minimale afstand boven kookplaat	65 cm (gas) / 55 cm (elektrisch)
Indicatoren filterverzadiging	Ja (knipperen van toetsen)
Geluidsniveau (schatting)	50-65 dB(A) afhankelijk van snelheid

Veelgestelde vragen - HNC 9.8 AB X/HA HOTPOINT

Hoe installeer ik de afzuigkap HOTPOINT HNC 9.8 AB X/HA?

De installatie moet door een professional worden uitgevoerd. Houd de minimale afstanden aan: 65 cm boven een gasfornuis, 55 cm voor elektrisch. Gebruik de meegeleverde pluggen die geschikt zijn voor de muur. Voor de afvoerversie sluit u een kanaal van 150 mm (of 120 mm met reductie) aan naar buiten. Voor de recirculatieversie installeert u de optionele koolstoffilterkit.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten minstens een keer per maand worden gereinigd. U kunt ze met de hand wassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur in een kort programma. Trek aan de veergreep om ze te demonteren.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet ongeveer elke 20 maanden worden vervangen, of eerder bij intensief gebruik. Het kan niet worden gewassen of geregenereerd. Om het te demonteren, drukt u op de twee hefbomen aan de voorkant en hangt u het nieuwe filter op, beginnend aan de achterkant.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening (stopcontact, stroomonderbreker). Zorg ervoor dat een snelheid is geselecteerd. Als de afzuigkap tijdens gebruik uitschakelt, wacht dan 5 seconden voordat u hem opnieuw start. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reset ik de indicator voor filterverzadiging?

Wanneer de pictogrammen T2 of T3 knipperen, reinigt of vervangt u de betreffende filters. Om te resetten, houdt u met de afzuigkap aan de knop T5 3 seconden ingedrukt. De lampjes knipperen drie keer en de indicator wordt gereset.

Kan de afzuigkap in recirculatiemodus worden gebruikt zonder koolstoffilterkit?

Nee, voor de recirculatiemodus (lucht wordt terug de kamer in geblazen) moet u absoluut de actieve koolstoffilterkit installeren. Zonder deze kit worden geuren niet gefilterd en werkt de afzuigkap niet correct.

Hoe vervang ik de lampen van de afzuigkap?

Koppel eerst de afzuigkap los en verwijder de vetfilters. Wacht tot de lampen zijn afgekoeld. Wrik met een kleine platte schroevendraaier om de kap te verwijderen. Vervang door een lamp van hetzelfde type (halogeen G9 25 W of LED, afhankelijk van uw model). Sluit de kap door vast te klikken.

Wat is de aanbevolen installatiehoogte?

De minimale hoogte tussen de afzuigkap en het kookoppervlak is 65 cm voor een gasfornuis en 55 cm voor een elektrisch fornuis. Houd deze afstanden aan voor een effectieve afzuiging en veiligheid.

Hoe schakel ik van afvoermodus naar recirculatiemodus?

Om de afzuigkap te configureren, schakelt u hem uit en drukt u 6 seconden op T5. De pictogrammen T2 (afvoer) of T3 (recirculatie) lichten op. Druk cyclisch op T5 om te wijzigen en bevestig door op T1 te drukken. Vergeet niet de koolstoffilterkit te installeren als u overschakelt naar recirculatie.

Wat te doen als de afzuigkap veel lawaai maakt?

Controleer of het afvoerkanaal niet verstopt of te lang is. Zorg ervoor dat de filters schoon zijn. Als het geluid aanhoudt, controleer dan of de afzuigkap goed is bevestigd en er geen trillingen zijn. Er kan een technicus nodig zijn als het probleem bij de motor ligt.

GEBRUIKSAANWIJZING HNC 9.8 AB X/HA HOTPOINT

Gebruiksaanwijzing, 1

Montage, 4

Attentie, 15

Service, 29

Installatie, 51

CHIMNEY bediening, 52

Onderhoud en verzorging, 52

Storingen en oplossingen, 53

RS

Pycckn

PykoBoDCTBO NO 3KcPlyaTaun

BbITAKKA

Copepkanhe

PykoBoDCTBO NO 3KcNJIyatauIN, 2

C6bopka, 4

Pools

Gebruiksaanwijzing

KAP

Inhoudsopgave

! Het is belangrijk dat u deze handleiding bewaart, zodat u hem te allen tijde kunt raadplegen. Wanneer u het apparaat verkoopt, weggeeft of wanneer u verhuist, moet u niet vergeten de handleiding bij het apparaat te doen.

! Lees de aanwijzingen aandachtig: er staat belangrijke informatie in betreffende installatie, gebruik en veiligheid.

! Voer geen elektrische of mechanische wijzigingen op het apparaat uit, of op de afvoerleidingen.

Algemene veiligheid

• De minimum afstand tussen de roosters van het kookvlak en de onderzijde van de afzuigkap mag niet minder zijn dan:

65 cm als de kap boven een gaskookplaat is geïnstalleerd

55 cm als de kap boven een elektrische kookplaat is geïnstalleerd.

Als de installatie-instructies van het gasfornuis aangeven dat u een grotere afstand moet bewaren, houdt u zich dan daaraan.

• De kappen zijn voorzien van bevestigingspluggen die geschikt zijn voor de meeste wanden of plafonds. Het is echter noodzakelijk een gekwalificeerde technicus te raadplegen om te controleren of de wand of het plafond van geschikt materiaal is gemaakt. Deze moet sterk genoeg zijn om het gewicht van de afzuigkap te dragen. Belangrijk! Sluit het apparaat

niet aan op het elektriciteitsnet totdat de installatie volledig is uitgevoerd.

Haal de stekker uit het stopcontact of zet de hoofdschakelaar in de uit-stand om de kap los te koppelen van het elektriciteitsnet, voor u de reinigings- of onderhoudshandelingen uitvoert. - Gebruik werkschoenen voor elke installatie- of onderhoudshandeling. - Het apparaat is niet geschikt voor gebruik door kinderen of personen met een beperkt sensorisch, fysiek of mentaal vermogen of personen met weinig ervaring of onvoldoende kennis, tenzij zij onder toezicht staan van, of onderricht worden over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. - Er moet altijd iemand controleren dat kinderen niet met het apparaat spelen. - Gebruik het apparaat nooit als het vetfilter niet goed is gemonteerd! - De afzuigkap mag NOOIT als steunvlak worden gebruikt, tenzij dat uitdrukkelijk wordt aangegeven. - Het vertrek moet over voldoende ventilatie beschikken als de afzuigkap tegelijk met andere apparaten wordt gebruikt die gas of andere brandstoffen verbranden. - De afgezogen lucht mag niet worden gekanaliseerd in een afvoerleiding die gebruikt wordt voor afvoergassen van gasapparaten of apparaten die andere brandstoffen gebruiken. - Houdt u aan de wetgeving betreffende de luchtafvoer. - Het is ten strengste verboden onder de kap gerechten te bereiden op een open vuur. Het gebruik van open vuur kan de filters beschadigen en brand veroorzaken, en dient daarom absoluut te worden vermeden. - We raden bovendien aan gefrituurde gerechten constant te controleren, om zo te voorkomen dat de oververhitte olie vlam vat. V.w.b. de technische- en

veiligheidsmaatregelen die moeten worden toegepast op de rookafvoer, moet u zich beslist houden aan hetgeen wordt voorzien door de normen van de plaatselijke autoriteiten.

• We raden u aan het apparaat regelmatig te reinigen, zowel aan de binnen- als aan de buitenkant (MINSTENS EEN MAAL PER MAAND. Houd i.i.g. rekening met hetgeen wordt aangegeven in de onderhoudsinstructies van deze handleiding).
• Als u de aanwijzingen betreffende de reiniging van de kap en de vervanging en reiniging van de filters niet naleeft, kan er een brandrisico ontstaan.
• Gebruik de kap niet zonder lampen of wanneer de lampen niet juist gemonteerd zijn, aangezien u een elektrische schok kunt krijgen.
• Wij wijzen elke verantwoordelijkheid af voor eventuele problemen, schade of brand, veroorzaakt door het apparaat, als gevolg van het niet naleven van de instructies die in deze handleiding worden beschreven.
• Belangrijk! De zichtbare delen kunnen zeer warm worden wanneer ze worden gebruikt met kookelementen.
• Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht staan, of mits ze zijn onderricht met betrekking tot het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

Waarschuwingen

Dit dient u door te geven:

• Het soort storing;
• Het model apparaat (Mod.)
• Het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat.

Technische Dienst

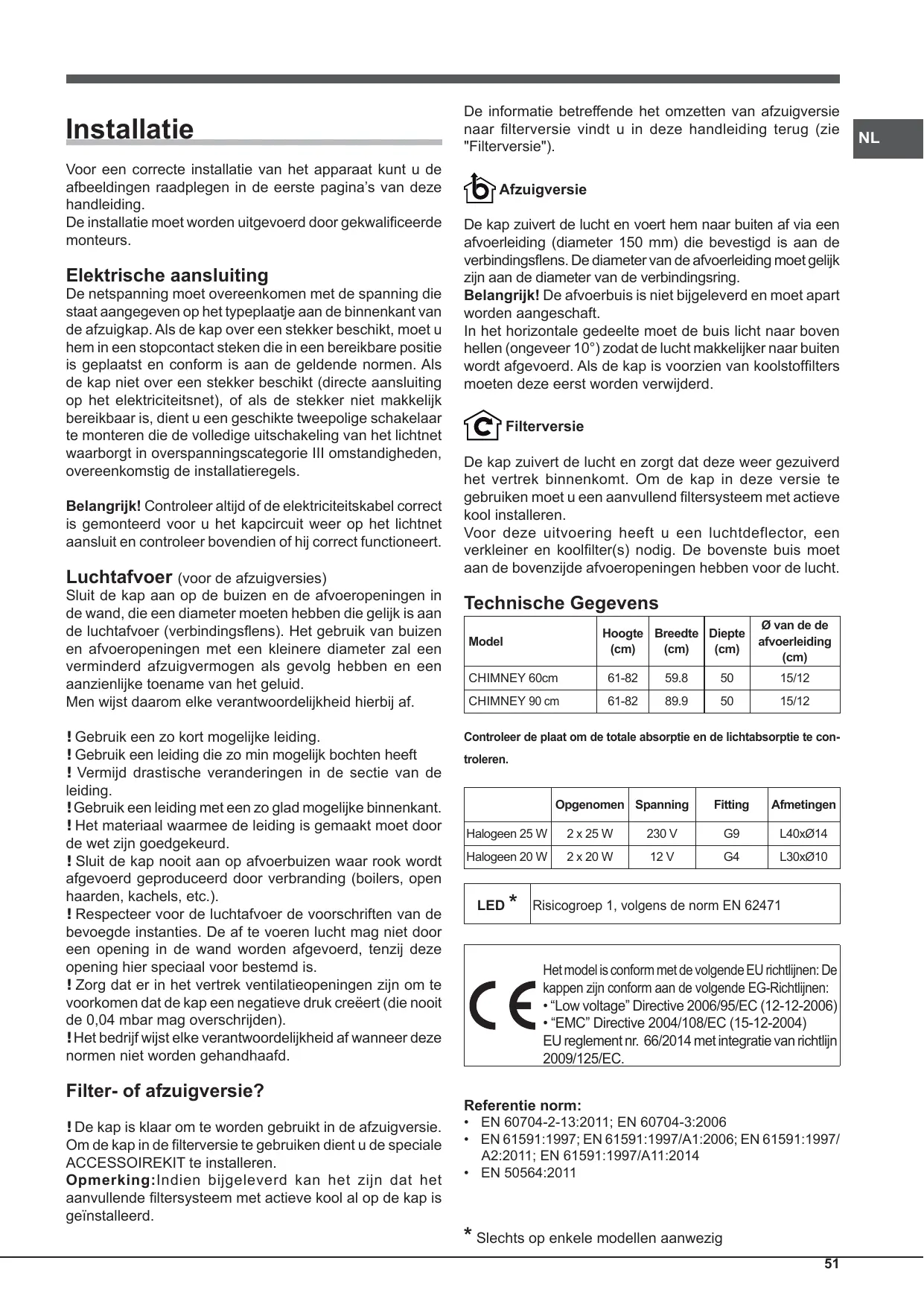

Voor een correcte installatie van het apparaat kunt u de afbeeldingen raadplegen op de eerste pagina's van deze handleiding.

De installatie moet worden uitgevoerd door gekwalificeerde monteurs.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die staat aangegeven op het typeplaatje aan de binnenkant van de afzuigkap. Als de kap over een stekker beschikt, moet u hem in een stopcontact steken die in een bereikbare positie is geplaatst en conform is aan de geldende normen. Als de kap niet over een stekker beschikt (directe aansluiting op het elektriciteitsnet), of als de stekker niet makkelijk bereikbaar is, dient u een geschikte tweepolige schakelaar te monteren die de volledige uitschakeling van het lichtnet waarborgt in overspanningscategorie III omstandigheden, overeenkomstig de installatieregels.

Belangrijk! Controleer altijd of de elektriciteitskabel correct is gemonteerd voordat u het kapcircuit weer op het lichtnet aansluit en controleer bovendien of hij correct functioneert.

Luchtafvoer (voor de afzuigversies)

Sluit de kap aan op de buizen en de afvoeropeningen in de wand, die een diameter moeten hebben die gelijk is aan de luchtafvoer (verbindingsflens). Het gebruik van buizen en afvoeropeningen met een kleinere diameter zal een verminderd afzuigvermogen als gevolg hebben en een aanzienlijke toename van het geluid.

Men wijst hierbij elke verantwoordelijkheid af.

! Gebruik een zo kort mogelijke leiding. ! Gebruik een leiding die zo min mogelijk bochten heeft. ! Vermijd drastische veranderingen in de sectie van de leiding. ! Gebruik een leiding met een zo glad mogelijke binnenkant. ! Het materiaal waarmee de leiding is gemaakt moet door de wet zijn goedgekeurd. ! Sluit de kap nooit aan op afvoerbuizen waar rook worden afgevoerd geproduceerd door verbranding (boilers, open haarden, kachels, etc.). ! Respecteer voor de luchtafvoer de voorschriften van de bevoegde instanties. De af te voeren lucht mag niet door een opening in de wand worden afgevoerd, tenzij deze opening hier speciaal voor bestemd is. ! Zorg dat er in het vertrek ventilatieopeningen zijn om te voorkomen dat de kap een negatieve druk creëert (die nooit de 0,04 mbar mag overschrijden). ! Het bedrijf wijst elke verantwoordelijkheid af wanneer deze normen niet worden gehandhaafd.

Filter- of afzuigversie?

! De kap is klaar om te worden gebruikt in de afzuigversie. Om de kap in de filterversie te gebruiken dient u de speciale accessoirekit te installeren.

Opmerking: Indien bijgeleverd kan het zijn dat het aanvullende filtersysteem met actieve kool al op de kap is geïnstalleerd.

De informatie betreffende het omzetten van afzuigversie naar filterversie vindt u in deze handleiding terug (zie "Filterversie").

Afzuigversie

De kap zuivert de lucht en voert hem naar buiten af via een afvoerleiding (diameter 150 mm) die bevestigd is aan de verbindingsflens. De diameter van de afvoerleiding moet gelijk zijn aan de diameter van de verbindingsring.

Belangrijk! De afvoerbuis is niet bijgeleverd en moet apart worden aangeschaft.

In het horizontale gedeelte moet de buis licht omhoog hellen (ongeveer 10°) zodat de lucht makkelijker naar buiten wordt afgevoerd. Als de kap is voorzien van koolstoffilters, moeten deze eerst worden verwijderd.

Filterversie

De kap zuivert de lucht en zorgt dat deze verder gezuiverd het vertrek binnenkomt. Om de kap in deze versie te gebruiken, moet u een aanvullend filtersysteem met actieve kool installeren.

Voor deze uitvoering heeft u een luchtdeflector, een verkleiner en koolfilter(s) nodig. De bovenste buis moet aan de bovenzijde afvoeropeningen hebben voor de lucht.

Technische Gegevens

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de de afvoerleiding (cm)
CHIMNEY 60cm	61-82	59.8	50	15/12
CHIMNEY 90 cm	61-82	89.9	50	15/12

Controleer de plaat om de totale absorptie en de lichtabsorptie te controleren.

	Opgenomen	Spanning	Fitting	Afmetingen
Halogeneen 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogeneen 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Risicogroep 1, volgens de norm EN 62471

CE	Het model is conform met de volgende EU richtlijnen: De=kappen+zijn conform aan de volgende EG-Richtlijnen: ·“Low voltage” Directive 2006/95/EC (12-12-2006) ·“EMC” Directive 2004/108/EC (15-12-2004) EU reglement nr. 66/2014 met integratie van richtlijn 2009/125/EC.

Referentie norm:

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

• Slechts op enkele modellen aanwezig

Modellen met Soft Button bedieningsknoppen

HNC9.8LBX/HA

HNC6.8ABX/HA

HNC9.8ABX/HA

T1 Reset motor

Als u op de knop drukt terwijl de afzuigkap uit is, zal de eerste snelheid worden ingesteld. Als u op de knop drukt terwijl de afzuigkap aan is, gaat deze over naar de OFF stand.

T2 Snelheid 1

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 1.

T3 Snelheid 2

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 2.

T4 Snelheid 3

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op snelheid 3.

T5 Booster

Als u op de knop drukt, schakelt de afzuigkap van de voorgaande stand over op de intensieve snelheid. Na 5 minuten keert de kap terug naar de voorgaande snelheid. Als u daarna op een snelheidstoets drukt (T2, T3 of T4) verlaat u de boosterfunctie en zal de geselecteerde snelheid worden ingesteld.

T6 AAN/UIT verlichting

Signalering vet- en geurfilter

Als het symbool naast de eerste snelheid T2 knippert, betekent het dat het vetfilter vol is. Als het symbool naast de tweede snelheid T3 knippert, betekent het dat het geurfilter vol is. Als beide symbolen T2 en T3 knipperen, zijn beide filters vol. U dient dus de vetfilters "A" en/of de geurfilters "B" te reinigen/vervangen (zie "Onderhoud en verzorging").

Om de teller van het filter te resetten:

Als de kap aan is, moet u drie seconden op T5 drukken. De led die de waarschuwing aangeeft zal driemaal knipperen en daarna terugkeren naar de normale werkingsweergave. Als beide filterwaarschuwingen tegelijk worden gesignaleerd, dient u de resethandeling te herhalen. De eerste sequentie reset het vetfilter, de tweede het geurfilter.

Configuratie van de afzuigkap:

Om de gewenste werking van de afzuigkap te configureren,

Druk, terwijl het apparaat uit staat, circa 6 seconden op T5. De symbolen T2 of T3 zullen aangaan, om het type installatie aan te geven: T2 afzuigversie, T3 filterversie. Het is mogelijk het type installatie te wijzigen door meerdere keren op de T5 toets te drukken.

Om de nieuwe configuratie op te slaan dient u eenmaal op de toets T1 te drukken.

Onderhoud en verzorging

Belangrijk! Haal de stekker uit het stopcontact of zet de hoofdschakelaar in de UIS-stand uit om de kap los te koppelen van het elektriciteitsnet, voordat u de reinigings- of onderhoudshandelingen uitvoert.

Eerste reiniging

• Verwijder het beschermfolie.
• Verwijder onzuiverheden met een vochtige spons en een beetje neutraal reinigingsmiddel.
• Spoel af met een vochtige doek.
• Droog met een zachte doek. Als de kap van roestvrij staal is, moet u de richting van de borsteling van het metaal volgen.

Regelmatige reiniging

De afzuigkap moet, zowel aan de binnen- als aan de buitenkant, regelmatig worden gereinigd (in ieder geval net zo vaak als dat u de vetfilters reinigt en/of vervangt). Gebruik voor het reinigen een vochtige doek en een neutraal reinigingsmiddel met lauw water.

Vermijd het gebruik van schurende of bijtende producten. Opgelet: Als u de aanwijzingen betreffende de reiniging van het apparaat en de vervanging van de filters niet naleeft, kan er een brandrisico ontstaan. We adviseren u daarom de aanbevolen instructies op te volgen. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade aan de motor en brand veroorzaakt door een oneigenlijk onderhoud of door het niet in acht nemen van bovenstaande aanwijzingen.

Onderhoud van de vetfilters (A)

Het vetfilter houdt de vetdeeltjes die met het koken vrijkomen vast. Het moet minstens een keer per maand worden gereinigd met niet agressieve schoonmaakmiddelen, ofwel met de hand ofwel in de vaatwasser, op lage temperaturen en met een

korte afwascyclus.

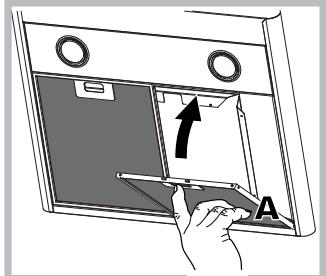

Om het vetfilter te demonteren trekt u aan het handvat waarmee de veer wordt losgekoppeld. Als u het vetfilter in de vaatwasser wast, zou dit kunnen verkleuren. Dit wijzigt de prestaties er niet van.

Onderhoud koolstoffilter (B)

Het koolstoffilter houdt de vervelende luchtjes die tijdens het koken vrijkomen vast. Het koolstoffilter raakt na kortere of langere tijd verzadigd. Dit hangt af van het soort bereidingen en de regelmaat waarmee het vetfilter wordt gereinigd. In ieder geval moet de patroon minstens om de 20 maanden

worden vervangen. Dit filter MAG NIET worden

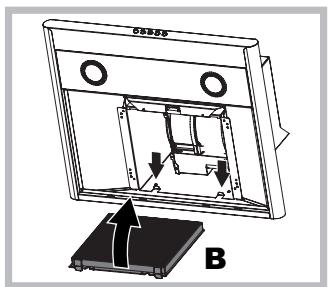

Demonteren: Verwijder het koolstoffilter door te drukken op de twee hendeltjes aan de voorkant waarmee het aan de kap bevestigd is.

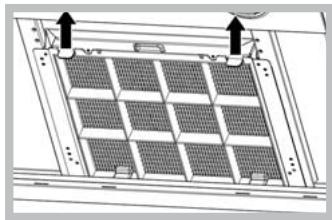

Montage: Haak het koolstoffilter vast, eerst aan de rechterkant op de metalen lipjes van de kap, vervolgens aan de voorkant door op de twee hendeltjes te drukken.

De lampen vervangen

Schakel het apparaat los van het lichtnet en verwijder de vetfilters.

Belangrijk! Voordat u de lampen aanraakt, moet u zich ervan verzekeren dat ze zijn afgekoeld.

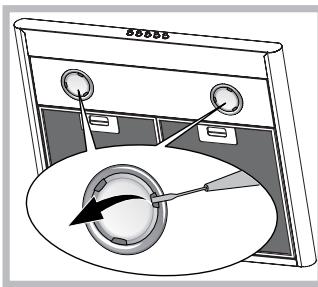

1. Verwijder de bescherming met behulp van een kleine platte schroevendraaier of dergelijk gereedschap.
2. Vervang de beschadigde lamp. Gebruik alleen lampen met dezelfde eigenschappen (voor meer details zie de technische gegevens in deze handleiding).
3. Doe de bescherming weer recht (bevestiging met klik).

De lampen vervangen LED *

De kap is uitgerust met een verlichtingssysteem op basis van LED-technologie. De LED's garanderen een optimale verlichting, een langere levensduur van de lampen en minder energieverbruik in vergelijking met traditionele lampen. Voor vervanging van de LED's kunt u contact opnemen met de servicedienst.

Elektrische kabel

Als de voedingskabel beschadigd is, moet deze, om elk risico te voorkomen, worden vervangen door de fabrikant of door de technische servicedienst.

AFVALVERWIJDERING

Dit apparaat is conform de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische

apparatuur (AEEA). Door ervoor te zorgen dat dit apparaat correct wordt verwijderd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor de omgeving en de gezondheid.

Het symbool op het apparaat of op de handleiding die bij het product wordt geleverd, geeft aan dat dit apparaat niet als normaal huisvuil mag worden behandeld, maar moet worden afgeleverd bij een specifiek ophaalpunt voor het recyclen van elektrische en elektronische apparatuur. Verwijder het apparaat volgens de plaatselijke normen voor afvalverwijdering. Voor verdere informatie betreffende behandeling, opslag of recycling van dit product kunt u contact opnemen met uw gemeentelijke reinigingsdienst of de winkel waar u het product heeft aangeschaft.

Bespaar energie en respecteer de omgeving

• Gebruik de afzuigkap door de snelheid in te stellen in overeenstemming met de reële extractiebehoeften; beperk het gebruik van de "intensieve snelheid" functie, indien aanwezig. Een rationeel gebruik van de afzuigkap biedt u de mogelijkheid energie te besparen en nutteloos verlies van zuivere en geconditioneerde lucht te voorkomen.
• Schakel het licht van de afzuigkap enkel in als dit noodzakelijk is om de kookzone te verlichten.

Storingen en oplossingen

Als het apparaat niet lijkt te functioneren, dient u, voordat u de servicedienst inschakelt, eerst deze eenvoudige controles uit te voeren:

• Controleer of er geen stroomonderbreking is en of er wel een snelheid is ingesteld.

Als de kap een zwak rendement heeft:

Controleer of:

• De geselecteerde motorsnelheid voldoende is voor de vrijgekomen hoeveelheid rook en damp.
• De keuken voldoende geventileerd is om de lucht op te zuigen.
• Het koolstoffilter niet verbruikt is (kap in filtratieversie).

Als de kap is uitgegaan tijdens een normale werking:

Controleer of:

• er geen stroomonderbreking is.
• het meerpolige onderbrekingsmechanisme niet is

ingeschakeld.

In het geval van eventuele storingen, voordat u contact opneemt met de Servicedienst, het apparaat minstens 5 sec. loskoppelen van het elektriciteitsnet door de stekker uit het stopcontact te halen en hem er opnieuw weer in te doen. Als de storing voortduurt, neem dan contact op met de Servicedienst. Bespaar energie en respecteer de omgeving.

• Gebruik de afzuigkap door de snelheid in te stellen in overeenstemming met de reële extractiebehoeften; beperk het gebruik van de "intensieve snelheid" functie, indien aanwezig. Een rationeel gebruik van de afzuigkap biedt u de mogelijkheid energie te besparen en nutteloos verlies van zuivere en geconditioneerde lucht.
• Schakel het licht van de afzuigkap enkel in als dit noodzakelijk is om de kookzone te verlichten.
