KULLANIM KILAVUZU WPC 600 FW KARCHER

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

İçindekiler

Kumanda elemanları..... TR .. 1

Güvenlik uyarıları ..... TR .. 1

Kurallara uygun kullanım .. TR .. 2

Çevre koruma.... TR .. 2

İşletime alma.... TR .. 2

Çalıştırma ..... TR .. 2

Bakım ve koruma ..... TR .. 2

Tüketim malzemesi..... TR .. 5

Arızalar ..... TR .. 5

Teknik bilgiler ..... TR .. 6

AB uygunluk bildirisi ..... TR .. 7

Garanti ..... TR .. 7

Yedek parçalar ..... TR .. 7

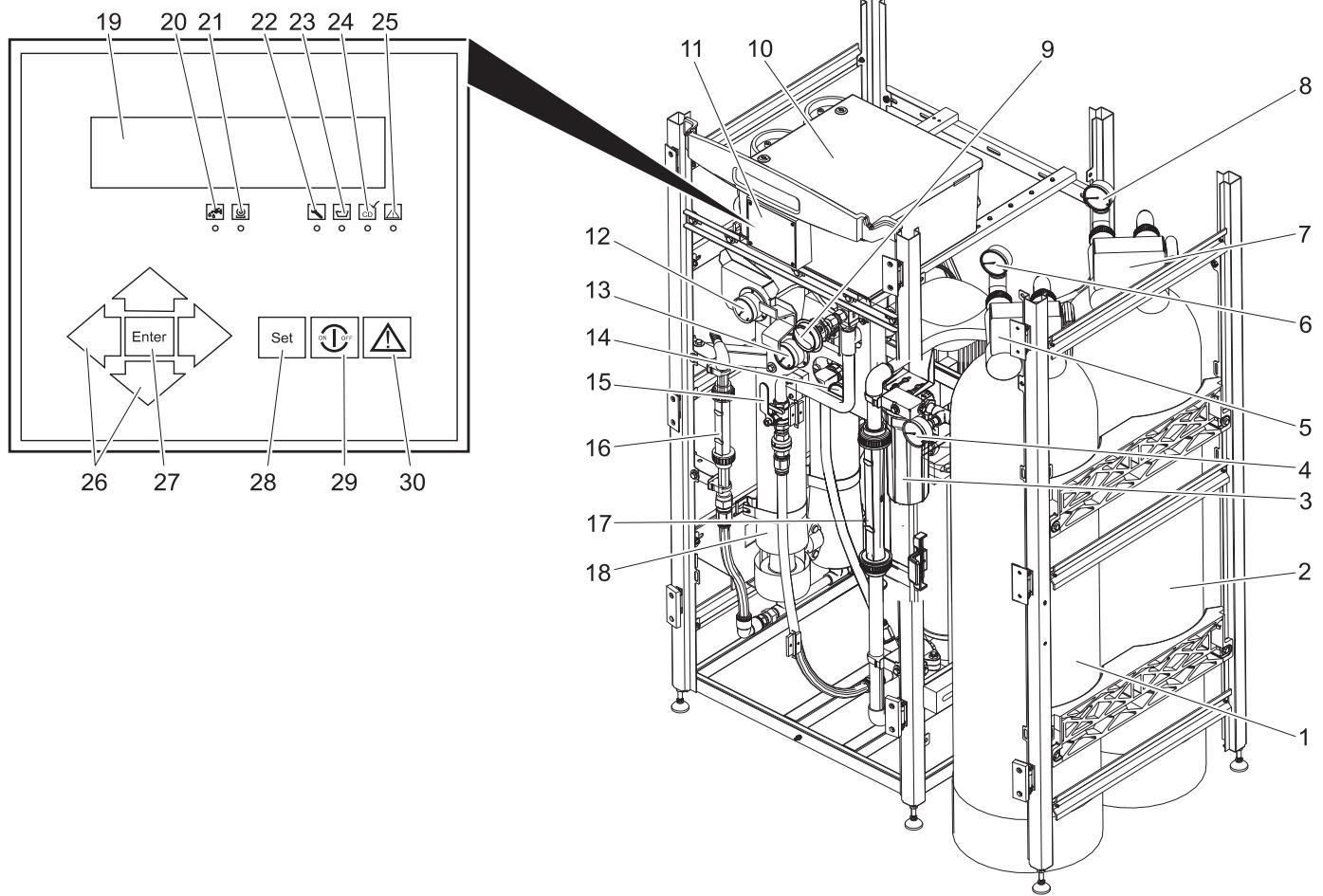

Kumanda elemanları

1 Medya filtresi
2 Aktif karbon filtresi
3 Mikro filtre
4 Manometre giriş basıncı; mikro filtre
5 Medya filtresinin kumandası
6 Medya filtresinin giriş basıncı mano- metresi
7 Aktif karbon filtresinin kumandası
8 Aktif karbon filtresinin giriş basıncı manometresi
9 Çözelti ayar valfı
10 Kumanda dolabı

11 Kumanda alanı
12 Manometre; çözelti basıncı
13 Manometre; pompa basinci
14 Manometre çıkış basıncı; mikro filtre
15 Basınç ayar valfı
16 Akış metre; içme suyu
17 Akış metre; çözelti
18 RO filtre ünitesi
19 Ekran
20 LED "Giriş valfı aktif"
21 LED "YB pompası aktif"
22 LED "Bakım"
23 LED "Kimyasal dozajı aktif"
24 LED "CD" (İletkenlik çok yüksek)
25 LED "Arıza"
26 Navigasyon tuşları
27 ENTER tuşu
28 SET tuşu
29 AÇMA/KAPAMA tuşu
30 İPTAL tuşu

Güvenlik uyarıları

Genel

içme suyu

• İçme suyu kalitesi, sadece sistemin zamanında denetlenmesi ile garanti edilir. Lütfen bu kullanım kılavuzunda belirtilen kontrolleri zamanında yapın.
• İçme suyu kalitesini düzenli aralıklarla kontrol ettirin.
  – İçme suyu düzenlemesine dikkat edin.

Kimyasallar

• Kimyasallarla çalışma sırasında, aside dayanıklı koruyucu eldiven ve koruyucu gözlük kullanın.
• Kimyasalları serin, kuru bir ortamda ve 5°C'nin üzerindeki sıcaklıklarda depolayın.
• Kimyasalları çocukların ulaşamayacağı şekilde saklayın.
• Kimyasallarla çalışma sırasında odanın iyice havalandırılmasını sağlayın.
• Yakın bir yerde bir yıkama olanağı bulunmalıdır.
• Göz yıkama şişesini hazırda bulundurun.
• EG bilgi formundaki güvenlik uyarıları ve ilgili kimyasalların kaza uyarı formuna dikkat edin.

Elektrik sistemi

• Elektrik bağlantısı bir elektrik tesisatçısı tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır.
• Hasarlı ya da boydan boya ayrılmış kablolara kesinlikle dokunmayın. Gerekirse, hemen elektrik fişini çekin.
• Elektrik kablosu hasarlıyken sistemi kesinlikle çalıştırmayın.

Kullanım kılavuzundaki semboller

⚠ Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

⚠️ Uyari

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Kurallara uygun kullanım

Sistem, yüzey suyu ve kuyu suyunun hazırlanması için kullanılır.

Ham su, maksimum 2000 mg/l (FW varyanti) ya da 5000 mg/l (BW varyanti) tuz oranına sahip olmalıdır.

Modüler yapı şekli sayesinde, ham su kalitesine bağlı olarak bulundırıcı maddeler, sertleştiriciler, tuzlar, bakteriler ve virüsler ayrılır.

Çevre koruma

	Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.
	Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Pil, yağ ve benzeri maddeler çevreye yayılmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla yok edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres:

Kurallara uygun kurulmamış sistem nedeniyle yaralanma tehlikesi. Doğru hazırlanmamış içme suyu nedeniyle sağlık tehlikesi. Sistem, sadece eğitimli, yetkili personel tarafından montajı yapılmış, kurulmuş ve çalışma için hazırlanmışsa işletme alınmalıdır.

Cihazı çalıştırmaya başlamadan önce

→ Sistemin ham su kaynağına bağlantısını kontrol edin.
→ Üretilen içme suyunun bir depoya ya da kullanıcı tarafından uygun bir tertibata engellenmeden akmasını sağlayın.

Not

İçme suyu, karşı basınç olmadan akabilmelidir. Yükseklik farkı 3 metreyi geçmemelidir.

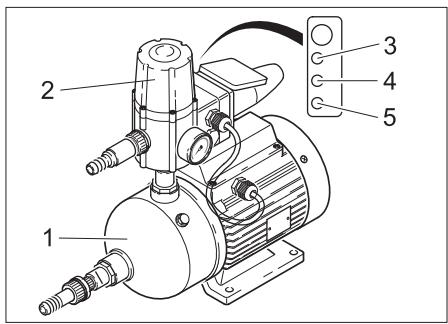

Ön basınç ünitesi

Not

Bir ön basınç ünitesi kullanılırsa, bu ünite Kärcher servis teknisyeni tarafından kuru-lur.

1 Pompa
2 Kontrol ünitesi
3 Yeşil LED: Çalışmaya hazır
4 Sarı LED: Pompa besleme yapıyor
5 Kırmızı LED: Arıza ya da su eksikliği

Dozaj istasyonunun doldurulması

Not

Sistemin bir ya da birden çok dozaj istasyonu ile donatılmış olması durumunda, bu istasyonların doğru şekilde bağlanmış ve doldurulmuş olması sağlanmalıdır.

→ Dozaj istasyonunun doldurulması (Bkz. "Bakım ve koruma/Bakım çalışmaları" bölümü)

Çalıştırma

Sistemin çalıştırılması

→ Dozaj istasyonundaki dozaj pompalarına ait elektrik fişlerinin elektrik şebekesine bağlı olup olmadığını kontrol edin.
→ Sistemin elektrik fişini prize takın.
→ Şamandıra şalteri bağlı durumdayken, şalterin su ihtiyacı bildirmesi durumunda sistem otomatik olarak çalışır. Bir şamandıra şalteri bağlanmamışsa, kumanda alanındaki “AÇMA/KAPAMA” düğmesine basarak sistemi çalıştırın.

Denetleme elemanları

Medya ve aktif karbon filtresinin ekranı

- Saat göstergesi

Kumanda alanının ekranı

Değişken gösterge:

– Voltaj kesilme göstergesi:

SpannungsausfallUhr stellen !

Power failureSet clock !

Arret secteurL'horloge placer

mancan. correnteregoli l'orolog.

Bu gösterge, elektrik şebekesine giden bağlantının kesilmesi durumunda görülür (Örn; elektrik fişinin prizden çekilmiş olması ya da elektrik kesilmesi).

– Çalışmaya hazır olma:

Standby243μS/cm	21°C
Standby243μS/cm	21°C
Attente243μS/cm	21°C
pronto p. lavoro243μS/cm	21°C

- Saatin ayarlanmasından sonra, sadece sistemin hazır olduğu gösterilir.

Sistemin kapatılması

Dikkat

Hasar görme tehlikesi. Sistem 14 günden daha uzun bir süre kapatılırsa, Kärcher müşteri hizmetleri tarafından bir koruma çalışması yapılmalıdır.

→ “AÇMA/KAPAMA” tuşuna basın, sistem içme suyu üretimini durdurur.

Not

Sistemi geceleri kapatmayın! Geceleri, medya filtresinin otomatik temizliği yapılır. Bu temizliğin yapılmaması durumunda, sistemin zarar görme tehlikesi bulunmaktadır.

Bakım ve koruma

⚠ Tehlike

Kötü içme suyu kalitesi nedeniyle sağlık tehlikesi. İçme suyu kalitesinin garanti edilmesi için, aşağıdaki bakım planında yer alan kontroller zamanında yapılmalıdır. Nominal durumdan sapmalar belirtilen önlemlerle giderilemezse, içme suyu üretimi durdurulmalı ve Kärcher müşteri hizmetleri bilgilendirilmelidir.

Periyot	Kontrol/Çalışma	Nominal	Sapma durumunda
Her gün	Dozaj deposunun dolu seviyesi	Yeterli dolum	Doldurun
	Dozaj hatlarında hava kabarcıkları	Hava kabacığı olmamalı	Dozaj pompasının ha-vasını alın
	İçme suyu akışı işletme alma değerinin dışında	% 10 içine düşürün	İnce ayar
	İçme suyu iletim değeri işletme alma değerinin dışında	% 10'un içinde artış	İnce ayar
	Pompa ve çözelti basıncı arasındaki basınç farkı	İşletime alma farkının maksimum % 15 üze-rinde	Kärcher müşteri hiz-metleri
	Medya ve aktif karbon filtresinin çalışma sayacı	Geri yıkama son 24 saat içinde gerçekleşti	Kärcher müşteri hiz-metleri
	Mikro filtrede basınç farkı	maksimum 0,08 MPa	Mikro filtreyi değiştirin
	Sistem görsel kontrol	Sızdırma yok	Kärcher müşteri hiz-metleri
Her hafta	İşletme protokolünü doldurun
Her ay	Dozaj deposunu temizleyin ve yıkayın
	Ham su pompasına görsel kontrol yapın	Hasarlar/sızdırmalar görülmüyor	Kärcher müşteri hiz-metleri
	İçme suyu deposundaki şamandıra şalteri	Bir çalışma arızası algılanamıyor	Kärcher müşteri hiz-metleri

Bakım çalışmaları

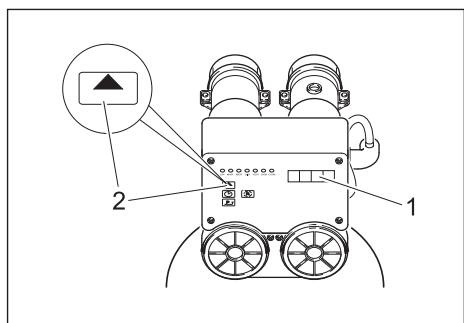

Medya ve aktif karbon filtresinin okunması

ADVANCE	Ekran
-	Güncel saat
5 s	Yenileme zamanı
kısa	Yenileme sayısı
kısa	Son yenilemeden itibaren gün ve saat
-	Güncel saat

Dozaj pompasındaki havanın alınması

Pompanın hava emmesi durumunda (Örn; dozaj deposunun tümüyle boşalmış olması nedeniyle), dozaj pompasındaki hava alınmalıdır.

- Sistem durur, ekranda "Motor koruması" arızası gösterilir.

Not

Bu arıza mesajı, hangi dozaj deposunun boş olduğundan bağımsız olarak gösterilir.

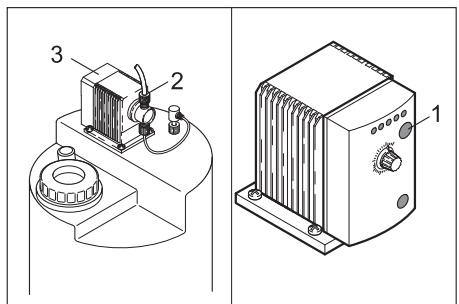

1 Dozaj frekansı tuşu
2 Civata bağlantısı
3 Dozaj pompası

→ Dozaj istasyonunu doldurun (Bkz. İleti- me alma bölümü).

→ Dozaj pompasındaki civata bağlantısını gevşetin.

→ Ayarlanan dozaj frekansını dozaj pompasındaki LED'lerden okuyun ve not edin.

Dozaj frekansı tuşuna tekrar basarak dozaj frekansını % 100'e ayarlayın ve emme hattında hiç kabarcık kalmayana kadar bekleyin.

→ Civata bağlantısını sıkın.

Dozaj pompasını tekrar ilk baştaki dozaj frekansına ayarlayın.


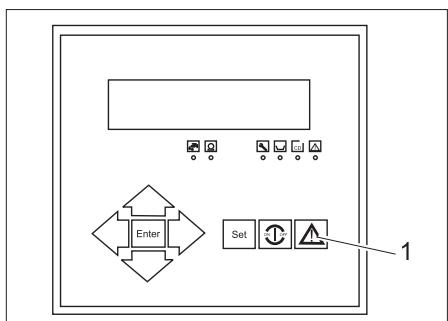

1 Return tuşu
→ Arıza mesajını kumanda alanındaki Return tuşu ile onaylayın, sistem çalışma ya başlar.

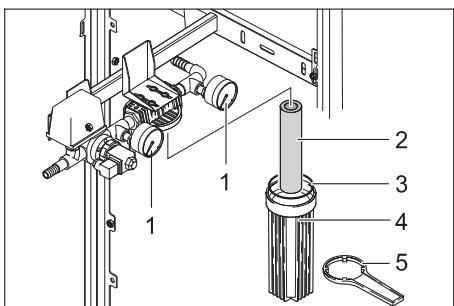

Mikro filtrenin değiştirilmesi

Her iki manometrenin basınç farkını kontrol edin. 0,08 MPa'dan daha büyük bir basınç farkında filtre kartuşunu değiştirin:

→ Sistemi “AÇMA/KAPAMA” tuşu ile ka- patın.

→ Ham su beslemesini kesin.

→ Ön filtredeki basınç boşalana kadar sistemi “AÇMA/KAPAMA” tuşu ile kısa süreli çalıştırın.

→ Sistemi “AÇMA/KAPAMA” tuşu ile ka- patın.

→ Filtre anahtarını filtre haznesine oturtun ve filtre haznesini sökün.

→ Filtre kartuşunu filtre haznesinden çıkartın ve yeni filtre kartuşunu filtre haznesine yerleştirin.

→ Contaya hasar kontrolü yapın ve gerekirse contayı değiştirin.

→ Filtre haznesini vidalayın ve filtre anah-tarıyla sıkın.
→ Ham su beslemesini tekrar oluşturun.
→ Sistemi “AÇMA/KAPAMA” tuşu ile ça- LISTİRİN.

Çalışma basınçlarının ince ayarı

⚠️ Dikkat

Sistemin zarar görme tehlikesi. Sistem ayarlarındaki değişikliklerde aşağıdaki değerler aşılmamalıdır:

• Pompa basinci maksimum 1,4 MPa (FW varyanti), 2,1 MPa (BW varyanti)
  – İçme suyu miktarı maksimum 600 l/saat
• Derişik çözelti miktarı işletme alma sı-rasındaki değerin altına inmemelidir.

Not

Sistem, zaman gecikmeli olarak ayar val-fındaki değişikliklere tepki verir. Bu neden-le, ayar valfındaki ayarlamaları sadece küçük kademelerde yapın ve gerekli etkiyi bekleyin.

(1) İçme suyu akışı \_\_\_\_ I/saatten \_\_\_\_ I/saate düştü

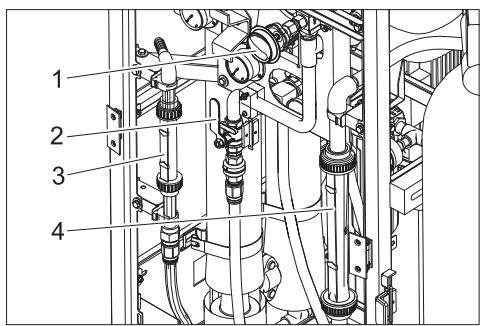

1 Çözelti ayar valfı
2 Basınç ayar valfı
3 Akış metre; içme suyu
4 Akış metre; çözelti

→ İçme suyu akış metresindeki içme suyu miktarını okuyun ve işletme alma sırasındaki değerle karşılaştırın (Bkz. İşletime alma protokolü). İçme suyu miktarı ____ I/saate düşmüşse, aşağıdaki ince ayarı yapın:
→ İçme suyu akış metresinde nominal değere yaklaşık olarak ulaşılana kadar, basınç ayar valfını yavaşça saat yönünde kapatın.
→ Çözelti ve içme suyu her iki akış metrelerinde ilgili nominal değere ulaşılana kadar, çözelti ayar valfını yavaşça saat yönünde kapatın.

Not

İnce ayar sonucu içme suyu akışı yükselmezse, Kärcher müşteri hizmetlerini bilgilendirin.

(2) İçme suyunun iletkenliği ____ μS/cm'den ____ μS/cm'ye düştü.

Not

İçme suyu iletkenliğindeki küçük yükselmeler içme suyu kalitesini etkilemez.

→ Kumanda alanındaki ekranda güncel iletim değerini okuyun ve işletme alma sırasındaki değerle karşılaştırın (Bkz. İşletime alma protokolü). İçme suyu ile-

tim değeri ____ μS/cm'ye düşmüşse, RO filtre ünitesinin diyaframı yıkanmalıdır:

→ Basınç ayar valfını açarak içme suyu gücünü yaklaşık 200 l/saate düşürün.
→ Sistemi yaklaşık 1 saat çalıştırın, daha sonra basınç ayar valfını kapatarak nominal gücü tekrar ayarlayın.
→ İçme suyunun iletkenliğini tekrar kontrol edin.

Not

Diyaframın yıkanması iletim değerinin düşmesini sağlamazsa, Kärcher müşteri hizmetlerini bilgilendirin.

(3) Pompa ve çözelti basıncı arasındaki fark \_\_\_\_ MPa'dan daha fazla arttı

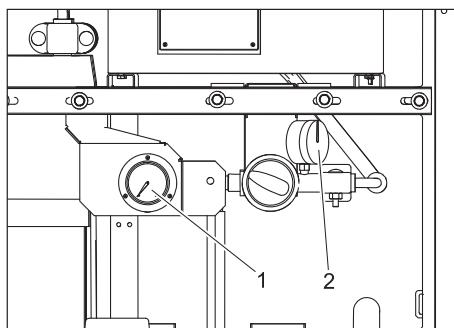

1 Manometre; pompa basinci
2 Manometre; çözelti basıncı

→ Pompa basıncı ve çözelti basıncı manometresini okuyun ve fark basıncını belirleyin.
→ Belirlenen fark basıncını işletme alma değerleriyle (Bkz. işletme alma proto-kolü) karşılaştırın.
→ Fark basıncı ____ MPa'dan daha çok artmışsa, diyafram mikro filtre ünitesi tıkanmıştır, sonradan ayar yapma mümkün değildir. İçme suyu üretimini durdurun ve Kärcher müşteri hizmetlerini bilgilendirin.

Kimyasalların karıştırılması

⚠ Tehlike

Kimyasallar nedeniyle yanma tehlikesi. Kimyasallarla çalışma sırasında, aside dayanıklı koruyucu eldiven ve koruyucu gözlük kullanın.

Hinweis

Çeşitli kimyasalların dozaj değerleri, ham su analizi ve sistem performansına göre belirlenir. Kärcher müşteri hizmetleri, işletme alma sırasında sisteminiz için gerekli dozaj miktarlarını aşağıdaki dozaj tablosuna kaydeder.

Dozaj tablosu
Dozaj deposu	Kimyasal	10 l dozaj çö-zeltisi başına dozaj [ml]
Ön klorla-ma	RM 852 Sterilizasyon maddesi *
	Kalsiyum hi-poklorit *
Topak-lanma	RM 5001
Anti Scalant	RM 5000 Sertlik stabilizasyonu
Son klorla-ma	RM 852 Sterilizasyon maddesi *
	Kalsiyum hi-poklorit *
* Bu kimyasallar alternatif olarak kullanı-labilir.

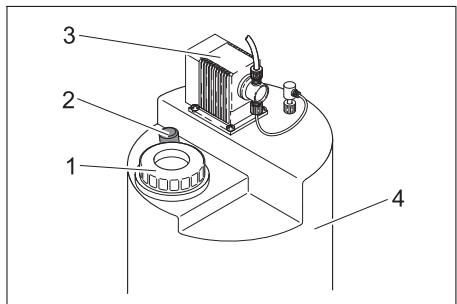

1 Kapak
2 Karıştırma çubuğu
3 Dozaj pompası
4 Dozaj deposu

→ Koruyucu eldiven takın ve koruyucu gözlük kullanın.
→ Bidonu dozaj istasyonundan çıkartın.

⚠ Tehlike

Kimyasal reaksiyon nedeniyle yaralanma tehlikesi. Dozaj istasyonları birbiriyle deiştirilmemeli ve bu nedenle yanlış kimyasallarla doldurulmamalıdır.

Dikkat

Topaklanma ya da diğer, istenmeyen kimyasal reaksiyon tehlikesi. Kimyasalları karıştırmak için sadece WPC 600 BW/SW'den içme suyu kullanın.

Dozaj işlemi, dozaj deposundaki doluluk seviyesine bağlı olarak uygulanır.

Tam olarak boşalmış dozaj deposu:

→ 10 litre içme suyunu dozaj deposuna doldurun.
→ Bir ölçüm kabı kullanarak, dozaj tablosunda belirtilen miktarın 7,5 katını ölçün ve dozaj deposuna doldurun.
Dozaj deposuna “75 l” işaretine kadar içme suyu doldurun.
→ Dozaj istasyonunun kapağını kapatın.

→ Karıştırma çubuğunu dozaj deposundaki dayama noktasına kadar çekin ve tekrar geri itin.
Kimyasal tümüyle karışana kadar bu işlemi yaklaşık 5 dakika boyunca tekrar-layın.
→ "Bakım ve koruma" bölümündeki uyarılara göre dozaj pompasının havasını alın.

Kısmen boşalmış dozaj deposu:

→ Dozaj deposunun doluluk seviyesini cetvelden okuyun, Örn; 35 l.
→ Ekleme miktarını belirleyin, bu amaçla okunan doluluk seviyesini 75 litreden çıkartın. Im Beispiel 75 l – 35 l = 40 l.

→ Dozaj tablosundan ilgili kimyasalın gerekli miktarını belirleyin. Örnekte, 4 x 10 l su miktarı.
→ İlgili kimyasalın belirlenen miktarını ölçün ve dozaj deposuna doldurun.
Dozaj deposuna “75 l” işaretine kadar içme suyu doldurun.
→ Dozaj istasyonunun kapağını kapatın.
→ Karıştırma çubuğunu dozaj deposundaki dayama noktasına kadar çekin ve tekrar geri itin.
Kimyasal tümüyle karışana kadar bu işlemi yaklaşık 5 dakika boyunca tekrar-layın.

Tüketim malzemesi

Tanımlama	Sipariş No.
RM 852 Sterilizasyon maddesi
Kalsiyum hipoklorit
RM 5000 Sertlik stabili-zasyonu
RM 5001 Topaklanma maddesi
Mikro filtre kartuşu, 5 μm	6.640-014.0

Arızalar

RO sistemindeki arızalar

RO sistemindeki arızalar, kumanda alanındaki LED'ler tarafından gösterilir.

Not

Bir arıza ortaya çıkarsa, sistem otomatik olarak kapatılır ve içme suyu üretimi durdurulur. Arıza giderilemezse, sistemi kapatın ve Kärcher müşteri hizmetlerine haber verin.

→ Sistem otomatik moda çalışmaya başlamazsa, elektrik fişini prizden çekin, 5

saniye bekleyin ve elektrik fişini tekrar takın. Bu sırada kumanda sıfırlanır.

→ Diğer arızaları, aşağıdaki tablolarda yer alan bilgilere göre giderin.

LED ya-nior	Ekran göstergesi	Olası nedeni	Arizanın giderilmesi
Bakım		Bakım yıkama manuel olarak devreye sokuldu	Yıkama işleminin bitmesini bekleyin
CD	CD Permeat MaxCD Permeate MaxCD permeat max.CD permeaz. mas.	İçme suyu iletim değeri çok yüksek.	Müşteri hizmetlerine haber verin.
Arıza	WassermangelLow water press.Manque d'eau mancanza acqua	Ham su basıncı çok düşük	Ham su beslemesini kontrol edin– Bina tarafından tesisat– Ön basınç pompası– Mikro filtre durumu (Bkz. “Bakım çalışma-ları”)
	MotorschutzMotor protectProtection mot.protezione moto.	– Yüksek basınç pompasının motor koruma şal-teri tetiklendi.– YB pompası aşırı ısındı– Dozaj deposu boş	Durumu kontrol edin– Motor koruma şalteri– Tüm dozaj depolarının dolum miktarı
	CD MB überschrittenExceed range CDP. mes. depassee eccedi l.gammaCD	İletkenlik sondasının ölçüm aralığı aşıldı	Müşteri hizmetlerine haber verin.
	FrostgefahrTemperature lowRisque de gele pericolo di gelo	Su sıcaklığı 1 °C’nin altında	Sistemin donmamasını sağlayın
–	StandbyStandbyAttente pronto p. lavoro	İçme suyu deposu dolu.	Bir önlem gerekli değildir, sistem otomatik olarak çalışmaya başlar
	SpülenFlushLavage risciacquo	Otomatik yıkama aktif
LED ya-nior	Ekran göstergesi	Olası nedeni	Arizanın giderilmesi
	StopStopArretarresto	Medya ve aktif karbon filtresinin yenilenmesi aktif durumda	Bir önlem gerekli değildir, sistem otomatik olarak çalışmaya başlar
LED ya-niyor	Ekran göstergesi	Olası nedeni	Arızanın giderilmesi
	SpannungsausfallUhr stellen!Power failureSet clock!Arret secteurL'horloge placermancan. correnteregoli l'orolog.	Çalışma sırasında elektrik kesilmesi	Elektrik beslemesini kontrol edin, saati ayar-layın

Ön basınç ünitesindeki arızalar

Ön basınç ünitesindeki arızalar, ön basınç pompasının kumanda ünitesindeki kırmızı LED ile gösterilir.

LED yanıyor	Olası nedeni	Arızanın giderilmesi
Kırmızı LED yanarsa	Ham su beslemesinde kesinti	Ham su beslemesini kontrol edin ve tekrar oluşturun Arızayı giderdikten sonra “Reset” tuşuna basın

Teknik bilgiler

		WPC 600 BW...	WPC 600 FW...
Çevre sıcaklığı	°C	+1...+60
Minimum depo sıcaklığı	°C	-10...+70
Maksimum nem	% ba-ğıl	100
Sistem besleme gerilimi	V/Hz	400/3~50Hz
Medya / aktif karbon filtresinde arıza	V/Hz	prim.: 230/1~50, sek.: 12/1~50
Dozaj modülü:	V/Hz	230/1~50/60
Elektrik sigortası	A	16
Elektrik bağlantı değeri	kW	2,2
efektif elektriksel güç çekişi	kW	2,2	1,5
Ham su sıcaklığı	°C	+2...+40
Ham su besleme basıncı	MPa	0,2...0,6
Performans aralığı	l/gün	15000±15%
Maksimum içme suyu performansı	l/h	650
Ölçüler (U x G x Y)
WPC 600 ...	mm	1800 x 900 x 800
WPC 600 ...-A	mm	1800 x 1200 x 800
WPC 600 ...-AM	mm	1800 x 1200 x 800
Teslimat durumundaki ağırlık (filtre dolumları hariç)
WPC 600 ...	kg	220
WPC 600 ...-A	kg	240
WPC 600 ...-AM	kg	260
Maksimum ham su tuz oranı	ppm	5000	2000

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: İçme suyu hazırlama sistemi

Tip: 1.024-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

Kullanılmış olan uyumlu standartlar

DIN EN 50178

EN 60204-1

EN 55011: 2003

EN 55014-1: 2006 + A1: 2009

DIN EN 55014-2:1997 +A1:2001

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

DIN EN ISO 14971

EN 806-1

Kullanılmış ulusal standartlar

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen veka- lete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Yedek parçalar

Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

İşletme protokolü WPC

(B) İletme verileri protokolü

Sistem tipi: 1.024-

Fabrika numarası:

İşletime alma tarihi:

Kurulum yeri:

Ham su kaynağının türü:

Müşteri:

Tarih

Kullanıcı

Ham su değerleri

İşletme verileri

İçme suyu değerleri

Arızalar / Açıklamalar

Sertlik [°dH]

Sıcaklık [°C]

İletkenlik [μS/cm]

Çalışma saati [s]

Mikro filtrein basıncı [MPa]

Pompa basıncı [MPa]

Çözelti basıncı [MPa]

Geri yıkama sayacı

Akış [l/s]

İletkenlik [μS/cm]

Medya filtresi

Aktif karbon filtresi

Protokol sayfası____ (Kafa verilerini doldurduktan sonra lütfen bu sayfayı diğer protokol işlemleri için çoğaltın)

İşletme protokolü WPC

KÄRCHER

(A) Teslimat protokolü ile birlikte işletme alma bilgileri

Sistem tipi: 1.024-

Fabrika numarası:

İşletime alma tarihi:

Kurulum yeri:

Ham su kaynağının türü:

Müşteri:

Çalışma saati göstergesi [s]

Ham su sertliği [°dH]

Ham su iletkenliği [μS/cm]

Ham su pH değeri [pH]

Ham su sıcaklığı [°C]

Çalışma sırasındaki medya filtresi giriş basıncı [MPa]

Geri yıkama sırasındaki medya filtresi giriş basıncı [MPa]

Çalışma sırasındaki aktif karbon filtresi giriş basıncı [MPa]

Geri yıkama sırasındaki aktif karbon filtresi giriş basıncı [MPa]

Mikro filtre giriş basıncı [MPa]

Mikro filtre çıkış basıncı [MPa]

Pompa basıncı [MPa]

Çözelti basıncı [MPa]

İçme suyu miktarı [l/s]

Çözelti miktarı [l/s]

Kazanç [%]

İçme suyu iletkenliği [μS/cm]

Dozaj pompası sıkıştırması Strok / Frekans [%]

Dozaj pompası ön klorlama Strok / Frekans [%]

Dozaj pompası antiscalant Strok / Frekans [%]

Dozaj pompası son klorlama Strok / Frekans [%]

Açıklamalar:

Teyit: Sistem, tam olarak çalışır durumda işletme alındı ve teslim edildi. Müşteri, sistem tarafından üretilen suyun içme suyu olarak kullanılmasından önce yetkili bir merkez tarafından yerel kurallara göre kontrol edilmesi ve içme suyu olarak onaylanması gerektiği hakkında açıkça bilgilendirildi. Ayrıca, işletme protokolünün gerekli şekilde uygulanması, kimyasallarla çalışma tehlikeleri ve kimyasalların birbiriyle değiştirilmesi sonucu oluşan tehlikeler hakkında açıkça bilgilendirildi.

Yer, tarih, imza (müşteri)

Yer, tarih, imza (Kärcher servisi)

KÄRCHER

19 20 21 22 23 24 25 Enter Set 26 27 28 29 30 11 10 9 8 7 6 5 4 3 2 1
