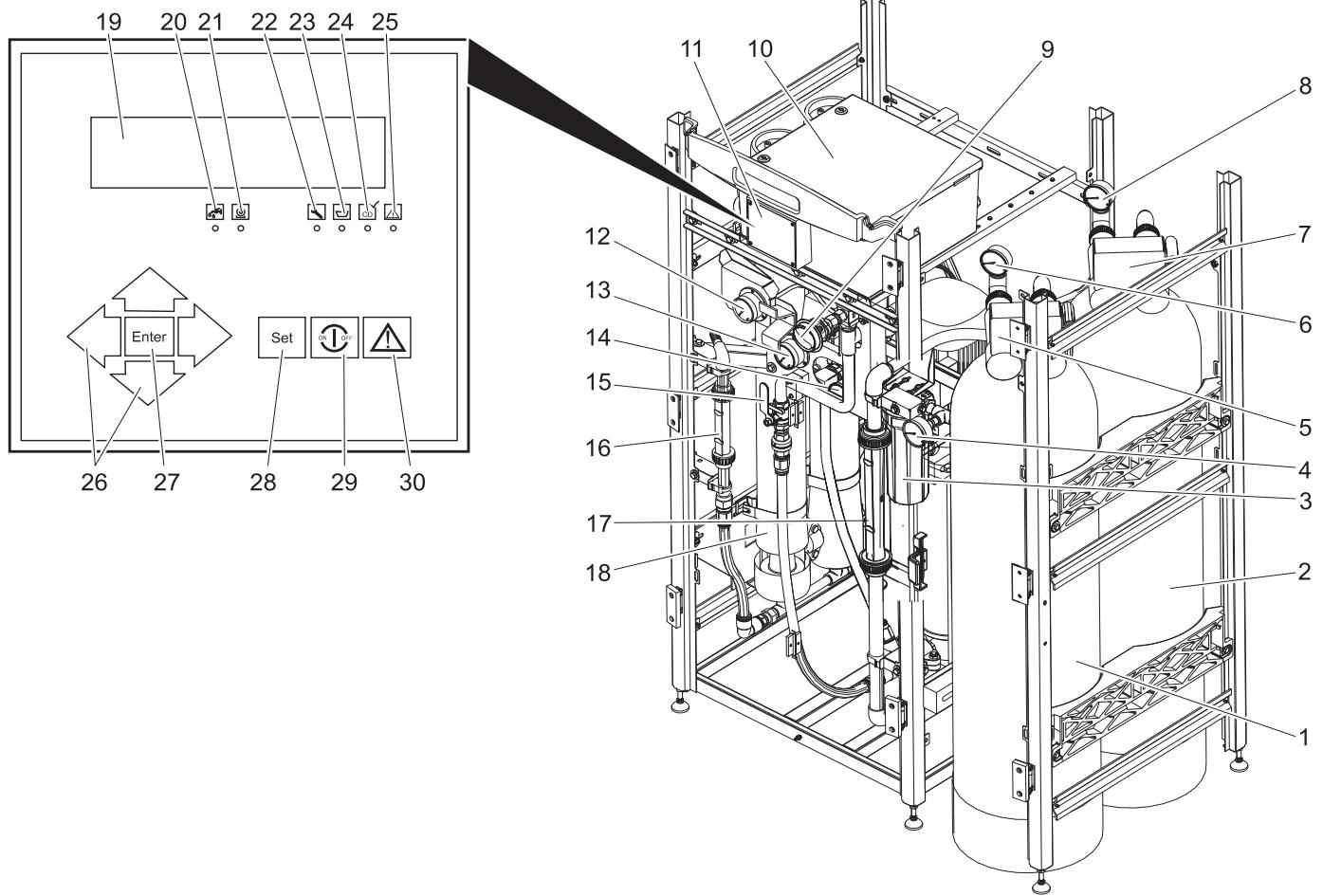

Dispositivi di comando

1 Filtro antidisturbo
2 Filtro a carbone attivo
3 Filtro fine
4 Manometro Pressione di ingresso Filtro fine
5 Dispositivo di comando filtro antidisturbo
6 Manometro pressione in entrata filtro antidisturbo
7 Dispositivo di comando filtro a carbone attivo

8 Manometro pressione in entrata filtro a carbone attivo
9 Valvola di regolazione del concentrato
10 Quadro elettrico ad armadio
11 Quadro di controllo
12 Manometro pressione concentrato
13 Manometro pressione pompa
14 Manometro Pressione di uscita Filtro fine
15 Valvola di regolazione pressione
16 Flussometro acqua potabile
17 flussometro del concentrato
18 Unità filtro RO
19 Display
20 LED "Valvola di entrata attivata"
21 LED "Pompa AP attivata"
22 LED "Manutenzione"
23 LED "Dosaggio chimica attivato"
24 LED "CD" (Conducibilità troppo elevata)
25 LED "Guasto"
26 Tasti navigazione
27 Tasto ENTER
28 Tasto SET
29 Tasto ON/OFF
30 Tasto QUIT

Norme di sicurezza

Norme generali

acqua potabile

- La qualità dell'acqua potabile è garantita solo con un corretto monitoraggio dell'impianto. Eseguire i controlli indica-

ti in questo manuale d'uso secondo i termini previsti.

• Fare controllare la qualità dell'acqua potabile a intervalli regolari.
• Attenersi alle raccomandazioni inerenti l'acqua potabile.

Sostanze chimiche

• Durante l'utilizzo di sostanze chimiche indossare guanti e occhiali protettivi resistenti agli acidi.
• Magazzinare le sostanze chimiche in luoghi freschi e asciutti, a temperature superiori a 5°C.
• Tenere lontano le sostanze chimiche dai bambini.
• Durante l'utilizzo di sostanze chimiche, accertarsi che il locale sia ben aerato.
• Nelle vicinanze deve essere possibile lavarsi.
• Tenere a portata di mano il flacone per il lavaggio oculare.
• Osservare le norme di sicurezza riportate sulla scheda dati CE e le norme antinfortunistiche dei rispettivi prodotti chimici.

Impianto elettrico

• Il collegamento elettrico va eseguito da un'elettricista qualificato e deve essere conforme alla norma IEC 60364-1.
• Non toccare mai cavi di rete danneggia- ti o staccati. Se necessario, staccare immediatamente la spina di rete.
• Non utilizzare mai l'impianto con cavo di rete danneggiato.

Simboli riportati nel manuale d'uso

⚠️ Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

⚠️ Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Uso conforme a destinazione

L'impianto viene impiegato per il trattamento dell'acqua di superficie e di pozzo.

L'acqua grezza deve avere un contenuto di sale massimo di 2000 mg/l (variante FW) e/o 5000 mg/l (variante BW).

Grazie alla struttura modulare è possibile separare le sostanze che intorbidiscono l'acqua, gli indurenti, i sali, i batteri ed i virus a seconda della qualità dell'acqua grezza.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Pericolo di lesioni a causa di impianto installato erroneamente. Pericolo per la salute a causa di acqua potabile trattata erroneamente. L'impianto deve essere messo in funzione solo se è stato installato e preparato per l'uso da personale qualificato e autorizzato.

Prima della messa in funzione

→ Controllare il collegamento dell'impianto alla sorgente di acqua non potabile.
→ Accertarsi che l'acqua potabile prodotta venga scaricata in un serbatoio o in un dispositivo idoneo per l'utente.

Avvertenza

L'acqua potabile deve fluire senza contro- pressione. La differenza in altezza non deve superare i 3 m.

Dispositivo di prepressione

Avvertenza

Se si rende necessario un dispositivo di prepressione sarà il tecnico del servizio assistenza della Kärcher a provvedere all'installazione.

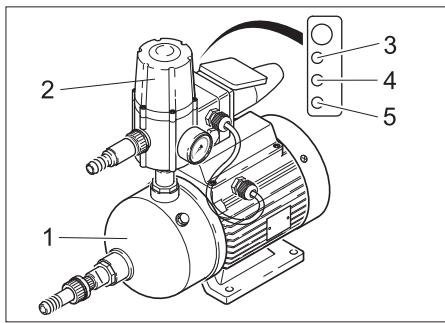

1 Pompa
2 Centralina
3 LED verde: stato di pronto
4 LED giallo: Pompa attiva
5 LED rosso: Guasto o mancanza acqua

Riempimento stazione di dosaggio

Avvertenza

Se l'impianto è equipaggiato con una o più stazioni di dosaggio, accertarsi che siano correttamente collegate e riempite.

→ Riempimento stazione di dosaggio (vedi capitolo "Manutenzione e cura/Lavori di manutenzione")

Funzionamento

Accensione dell'impianto

→ Assicurarsi che le spine di alimentazione delle pompe dosatrici delle stazioni di dosaggio siano allacciate alla rete elettrica.
→ Inserire la spine di alimentazione nella presa elettrica.
→ Se l'interruttore a galleggiante è collegato, l'impianto si avvia automaticamente al momento della segnalazione di mancanza acqua.
Se l'interruttore a galleggiante non è collegato, avviare l'impianto premendo il tasto "ON/OFF" posto sul quadro di controllo.

Elementi di controllo

Display filtro antidisturbo e filtro a carbone attivo

- Visualizzazione dell'orario

Display del quadro di controllo

Visualizzazione alternata:

- Visualizzazione "Mancanza di tensione":

mancan. corrente regoli l'orolog.

Questo messaggio viene visualizzato quando il collegamento alla rete elettrica viene interrotto (p.es. quando si stacca la spina dalla presa oppure in mancanza di corrente).

- Stato di pronto:

Standby243μS/cm	21°C
Standby243μS/cm	21°C
Attente243μS/cm	21°C
pronto p. lavoro243μS/cm	21°C

- Dopo la regolazione dell'orologio viene visualizzato soltanto lo stato di pronto dell'impianto.

Spegnimento dell'impianto

Attenzione

Rischio di danneggiamento. Se l'impianto resta spento per oltre 14 giorni, eseguire una conservazione da parte del servizio assistenza Kärcher.

→ Premendo il tasto "ON/OFF" l'impianto termina la produzione di acqua potabile.

Avvertenza

Non spegnere l'Impianto durante le ore notturne! Di notte avviene la pulizia automatica del filtro antidisturbo. La mancanza di tale pulizia può provocare danni all'impianto.

Cura e manutenzione

⚠️ Pericolo

Pericolo per la salute a causa di cattiva qualità dell'acqua potabile. Per avere una buona qualità dell'acqua potabile, eseguire i controllo elencati nel seguente piano di manutenzione nei termini previsti. Se non è possibile eliminare scostamenti dallo stato nominale con le misure indicate, arrestare la produzione dell'acqua potabile e contattare il servizio assistenza Kärcher.

Intervallo	Controllo/Intervento	Nominale	In caso di scostamento
Ogni giorno	Livello di riempimento contenitore dosaggio	Riempimento sufficiente	Riempirlo
	Bolle d'aria nelle linee di dosaggio	Assenza di bolle d'aria	Spurgo dell'aria della pompa di dosaggio
	Flusso dell'acqua potabile in base al valore di messa in funzione	Riduzione entro il 10%	Regolazione di precisione
	Conduttanza dell'acqua potabile in base al valore di messa in funzione	Aumento entro il 10%	Regolazione di precisione
	Differenza tra pressione pompa e concentrato	max 15% al di sopra della differenza di messa in funzione	Servizio assistenza clienti Kärcher
	Contatore filtro antidisturbo e filtro a carbone attivo	Il risciacquo ha avuto luogo nelle ultime 24 ore	Servizio assistenza clienti Kärcher
	Differenza di pressione filtro fine	max 0,08 MPa	Sostituire il filtro fine
	Controllo visivo dell'impianto	Assenza di perdite	Servizio assistenza clienti Kärcher
Settimanale	Compilare il protocollo di esercizio
Una volta al mese	Pulire e lavare il contenitore dosaggio
	Controllo visivo della pompa dell'acqua grezza	non sono riconoscibili danni/perdite	Servizio assistenza clienti Kärcher
	Interruttore a galleggiante nel serbatoio acqua potabile	Nessuna anomalia di funzionamento rilevabile	Servizio assistenza clienti Kärcher

Lavori di manutenzione

Rilevare i dati del filtro antidisturbo e del filtro a carbone attivo

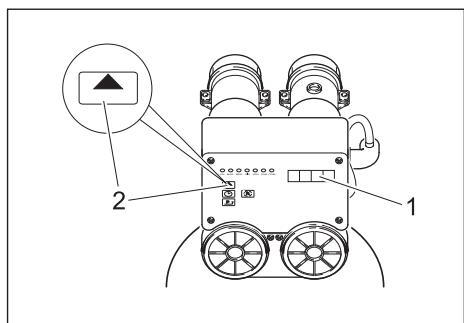

ADVANCE	Display
-	Ora attuale
5 s	Ora della rigenerazione
corto	Numero di regenerazioni
corto	Giorni e ore dall'ultima re-generazione
-	Ora attuale

Spurgo dell'aria della pompa di dosaggio

E' necessario disaerare la pompa dosatrice se questa ha aspirato aria (p.es. quando il contenitore di dosaggio si è completamente svuotato).

- L'impianto si arresta, sul display appare la segnalazione di guasto "Salvamoto-re".

Avvertenza

Questa segnalazione viene visualizzata per qualsiasi contenitore di dosaggio vuoto.

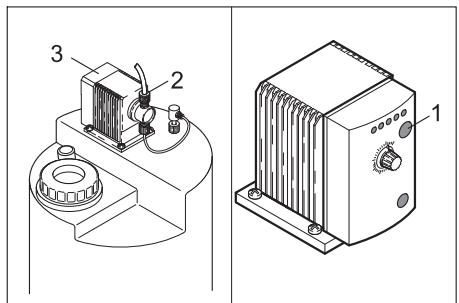

1 Pulsante frequenza di dosaggio
2 Raccordo a vite
3 Pompa dosatrice

→ Riempimento stazione di dosaggio (vedi capitolo Messa in funzione).

→ Allentare il collegamento a vite della pompa dosatrice.

→ Rilevare e annotare la frequenza di dosaggio impostata dai LED della pompa dosatrice.

→ Impostare la frequenza di dosaggio al 100% premendo più volte il pulsante Frequenza di dosaggio e attendere, finché non vi sono più bolle nel condotto di aspirazione.

→ Stringere il collegamento a vite.

→ Impostare la pompa dosatrice di nuovo alla frequenza di dosaggio originaria.


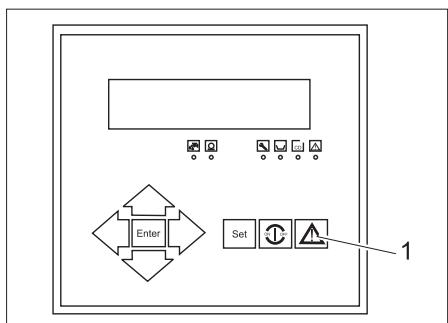

1 Tasto Return
→ Chiudere la segnalazione di guasto premendo il tasto "Return" posto sul quadro di controllo - l'impianto si avvia.

Sostituire il filtro fine

Controllare la differenza di pressione di entrambi i manometri. Quando il valore supera i 0,08 MPa sostituire l'inserto del filtro:

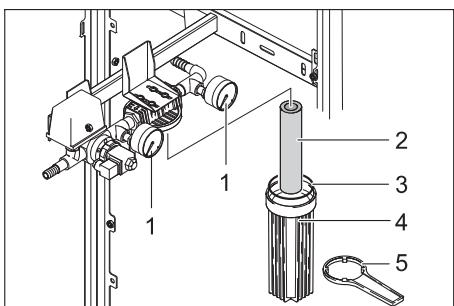

1 Manometro
2 Inserto filtrante
3 Guarnizione
4 Tazza filtrante
5 Chiave filtro

→ Spegnere l'impianto premendo il tasto ON/OFF.
→ Interrompere l'alimentazione di acqua non potabile.
→ Accendere brevemente l'impianto pre-mendo il tasto ON/OFF affinché la pres-sione del prefiltro possa calare.
→ Spegnere l'impianto premendo il tasto ON/OFF.
→ Posizionare la chiave del filtro sul contenitore del filtro e svitare quest'ultimo.
→ Estrarre l'inserto filtrante dalla tazza filtrante e inserire un inserto nuovo nella tazza.
→ Controllare che l'anello di tenuta non sia danneggiato e se necessario, sostituirlo.
→ Avvitare la tazza filtrante e serrarla con l'apposita chiave.
→ Ripristinare l'alimentazione di acqua non potabile.
→ Accendere l'impianto premendo il tasto ON/OFF.

Regolazione di precisione delle pressioni di esercizio

⚠ Attenzione

Pericolo di danneggiamento per l'impianto. Se si modificano le impostazioni dell'impianto, non superare i seguenti valori:

• Pressione massima della pompa 1,4 MPa (variante FW), 2,1 MPa (variante BW)
• Quantità massima acqua potabile: 600 l/h
• La quantità di concentrato non deve scendere al di sotto del valore indicato durante la messa in funzione

Avvertenza

L'impianto reagisce in modo ritardato quando la valvola di regolazione viene modificata. Effettuare perciò le impostazioni della valvola di regolazione solo passo per passo osservando di volta in volta gli effetti.

(1) Flusso di acqua potabile ridotto da \_\_\_\_ l/h a \_\_\_\_ l/h

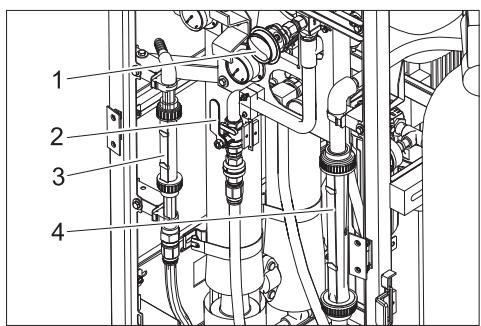

1 Valvola di regolazione del concentrato

2 Valvola di regolazione pressione

→ Rilevare la quantità di acqua potabile dal flussometro e confrontarlo con il valore rilevato al momento della messa in funzione (vedi Protocollo della messa in funzione). Se il flusso dell'acqua potabi-

le si è ridotto al valore di ____ l/h effettuare la seguente messa a punto:

→ Chiudere lentamente la valvola di regolazione della pressione in senso orario fino ad ottenere il valore nominale del flussometro "acqua potabile".
→ Chiudere la valvola di regolazione del concentrato in senso orario fino a raggiungere su entrambi i flussometri, per concentrato e acqua potabile, il rispettivo valore nominale.

Avvertenza

Se la regolazione di precisione non f aumentare il flusso dell'acqua potabile, contattare il servizio assistenza Kärcher.

(2) Conducibilità dell'acqua potabile aumentata da ____μS/cm a ____μS/cm

Avvertenza

Piccoli aumenti della conducibilità dell'acqua potabile non influiscono sulla qualità dell'acqua potabile.

→ Rilevare il valore di conducibilità sul display del quadro di comando e confrontarlo con il valore rilevato al momento della messa in funzione (vedi Protocollo della messa in funzione). Se la conducibilità dell'acqua potabile ha raggiunto il valore di ____μS/cm è necessario risciacquare la membrana dell'unità filtro RO:
→ Ridurre la portata di acqua potabile al valore di ca.200 l/h aprendo la valvola di regolazione della pressione.
→ Attivare l'impianto per ca. 1 ora, dopodiché reimpostare la potenza nominale chiudendo la valvola di regolazione della pressione.
→ Ricontrollare la conducibilità dell'acqua potabile.

Avvertenza

Se l'operazione di risciacquo non ha ridotto il valore della conducibilità rivolgersi al servizio di assistenza clienti Kärcher.

(3) La differenza tra la pressione della pompa e quella del concentrato ha superato il valore di \_\_\_\_ MPa

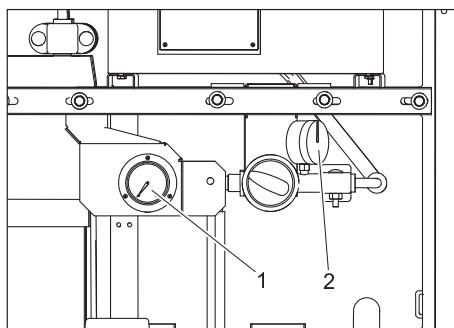

1 Manometro pressione pompa
2 Manometro pressione concentrato
→ Rilevare i valori dal manometro della pressione pompa e concentrato e determinare la differenza di pressione.
→ Confrontare la differenza di pressione determinata con il valore alla messa in

funzione (vedi Protocollo messa in fun- zione).

Se la differenza di pressione ha superato il valore di ____ MPa, l'unità filtro con membrana è otturata. A questo punto la reimpostazione non è più possibile. Terminare la produzione di acqua potabile e rivolgersi al servizio di assistenza clienti Kärcher.

Miscelazione sostanze chimiche

⚠️ Pericolo

Pericolo di ustioni chimiche a causa delle sostanze chimiche. Durante l'utilizzo di sostanze chimiche indossare guanti e occhiali protettivi resistenti agli acidi.

Hinweis

I valori del dosaggio delle diverse sostanze chimiche risultano dall'analisi dell'acqua non potabile e dalla potenza dell'impianto. Il tecnico dell'assistenza clienti Kärcher registra, alla messa in funzione, le quantità di dosaggio necessarie per l'impianto nella seguente tabella di dosaggio.

Tabella di dosaggio
Contenitore dosaggio	Sostanze chimiche	Dosaggio per 10 l soluzione di dosaggio [ml]
Clorazione preliminare	RM 852 Prodotto di debatterizzazione*
	Ipocloruro di calcio*
Pre-flocculazione	RM 5001
Anti Scalant	RM 5000 Stabilizzazione di durezza
Postclorazione	RM 852 Prodotto di debatterizzazione*
	Ipocloruro di calcio*
* È possibile utilizzare in alternativa queste sostanze chimiche.

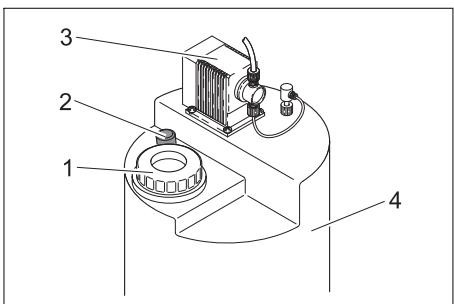

1 Coperchio
2 Mescolatore
3 Pompa dosatrice
4 Contenitore dosaggio

→ Stringere i guanti protettivi e indossare gli occhiali protettivi.
→ Rimuovere la tanica dalla stazione di dosaggio.

⚠️ Pericolo

Pericolo di lesioni causate da reazione chimica. Non scambiare le stazioni di dosaggio e non riempirle con la sostanza chimica errata.

Attenzione

Pericolo di flocculazione o altre reazioni chimiche indesiderate. Usare solo acqua potabile derivante dal WPC 600 BW/FW per mescolare le sostanze chimiche.

Il dosaggio avviene in funzione del livello di riempimento del contenitore di dosaggio.

Contenitore di dosaggio completamente svuotato:

→ Riempire il contenitore di dosaggio con 10 l di acqua potabile.
→ Preparare la quantità indicata nella tabella di dosaggio moltiplicata per 7,5 volte utilizzando un misurino ed aggiungere il tutto nel contenitore di dosaggio.

→ Riempire il contenitore di dosaggio fino alla tacca "75 l".
→ Chiudere il coperchio della stazione di dosaggio.
→ Estrarre il mescolatore dal contenitore di dosaggio fino alla battuta di arresto e reinserirlo di nuovo.
Ripetere questo procedimento ogni 5 minuti ca. finché la sostanza chimica si è completamente amalgamata.
→ Disareare la pompa dosatrice secondo le istruzioni di cui al capitolo "Manutenzione e cura".

Contenitore dosaggio parzialmente svuotato

→ Rilevare il livello di riempimento del contenitore di dosaggio dalla scala graduata, p. es. 35 l.
→ Calcolare la quantità da aggiungere riducendo il livello di riempimento rilevato di 75 l. Nell'esempio: 75 l - 35 l = 40 l.
→ Calcolare la quantità necessaria della rispettiva sostanza chimica in base alla tabella di dosaggio. Nell'esempio: 4 volte la quantità per 10 l di acqua.

→ Preparare la quantità necessaria della rispettiva sostanza chimica ed aggiungere la stessa nel contenitore di dosaggio.
→ Riempire il contenitore di dosaggio fino alla tacca "75 l".
→ Chiudere il coperchio della stazione di dosaggio.
→ Estrarre il mescolatore dal contenitore di dosaggio fino alla battuta di arresto e reinserirlo di nuovo.
Ripetere questo procedimento ogni 5 minuti ca. finché la sostanza chimica si è completamente amalgamata.

Materiale di consumo

Denominazione	Codice N°
RM 852 Prodotto di debatterizzazione
Ipocloruro di calcio
RM 5000 Stabilizzazione di durezza
RM 5001 Flocculante

Guasti

Guasti dell'impianto RO

I guasti dell'impianto RO vengono segnalati dai LED posti sul quadro di comando.

Avvertenza

Se si verifica un'anomalia, l'impianto si spegne automaticamente e la produzione di acqua potabile viene interrotta. Se non è

possibile risolvere l'anomalia, spegnere l'impianto e contattare il servizio assistenza Kärcher.

→ Se l'impianto non si avvia in modalità automatica, staccare la spina di alimentazione dalla presa, attendere 5 secon-

di e reinserire la spina di alimentazione. In questo modo si ottiene un reset del dispositivo di comando.

→ Eliminare eventuali ulteriori guasti in base alla seguente tabella.

LED ac-ceso	Segnalazione del di-splay	Possibile causa	Rimedio
Manuten-zione		Azionamento manuale del risciacquo di manuten-zione	Attendere la fine del ciclo di risciacquo
CD	CD Permeat MaxCD Permeate MaxCD permeat max.CD permeaz. mas.	Conduttanza dell'acqua potabile eccessiva.	Informare il Servizio Assistenza Clienti.
Guasto	WassermangelLow water press.Manque d'eau mancanza acqua	Pressione dell'acqua grezza insufficiente	Controllare l'afflusso dell'acqua grezza– Installazione a monte– Pompa di mandata– Stato filtro fine (vedi "Lavori di manuten-zione"
	MotorschutzMotor protectProtection mot.protezione moto.	– È scattato il salvamotore della pompa ad alta pressione.– Surriscaldamento della pompa AP– Contenitore di dosaggio vuoto	Controllare lo stato dello stesso– Salvamotore– Livello di riempimento di tutti i contenitori di dosaggio
	CD MB überschrittenExceed range CDP. mes. depassee eccedi I.gammaCD	Superamento del range di misura della sonda di conducibilià	Informare il Servizio Assistenza Clienti.
	FrostgefahrTemperature lowRisque de geleepericolo di geloStandby Standby Attente pronto p. lavoro	Temperatura acqua inferiore a 1 °CSerbatoio acqua potabile pieno.	Verificare l'assenza di geloNon richiede alcuna operazione, l'impianto si avvia automaticamente
-
	Spülen Flush Lavage risciacquo	Risciacqo automatico attivato
LED ac-ceso	Segnalazione del di-splay	Possibile causa	Rimedio
	Stop Stop Arret arresto	Rigenerazione del filtro antidisturbo e del filtro a carbone attivo in esecuzione	Non richiede alcuna operazione, l'impianto si avvia automaticamente
	Spannungsausfall Uhr stellen ! Power failure Set clock! Arret secteur L'horloge placer mancan. corrente reg. orologio	Interruzione di corrente durante il funzionamento	Controllare l'alimentazione di corrente, rego-lare l'orologio

Guasti dell'unità prepressione

I guasti dell'impianto prepressione vengono segnalati dal LED rosso posto sul dispo- sitivo di comando della pompa prepressione.

LED acceso	Possibile causa	Rimedio
LED rosso acceso	Alimentazione di acqua grezza interrotta	Controllare e ripristinare l'alimentazione di acqua grezzaDopo aver eliminato il guasto premere il tasto "Reset"

Dati tecnici

		WPC 600 BW...	WPC 600 FW...
Temperatura ambiente	°C	+1...+60
Temperatura di immagazzinaggio, min.	°C	-10...+70
Umidità aria, max.	% rel.	100
Tensione di alimentazione, impianto	V/Hz	400/3~50Hz
Dispositivo di comando filtro antidisturbo / filtro a carbone attivo	V/Hz	prim.: 230/1~50, sek.: 12/1~50
Moduli di dosaggio	V/Hz	230/1~50/60
Protezione elettrica	A	16
Valore di collegamento elettrico	kW	2,2
Potenza elettrica effettiva assorbita	kW	2,2	1,5
Temperatura acqua non potabile	°C	+2...+40
Pressione in entrata acqua non potabile	MPa	0,2...0,6
Campo di potenza	l/gior-no	15000±15%
Potenza max. acqua potabile	l/h	650
Dimensioni (lunghezza x larghezza x altezza)
WPC 600 ...	mm	1800 x 900 x 800
WPC 600 ...-A	mm	1800 x 1200 x 800
WPC 600 ...-AM	mm	1800 x 1200 x 800
Peso alla consegna (senza riempimento filtri)
WPC 600 ...	kg	220
WPC 600 ...-A	kg	240
WPC 600 ...-AM	kg	260
Contenuto massimo di sale nell'acqua grezza:	ppm	5000	2000

Dichiarazione di conformità CE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Impianto di trattamento acqua potabile

Modelo: 1.024-xxx

Direttive CE pertinenti

Norme armonizzate applicate

DIN EN 50178

EN 60204-1

EN 55011: 2003

EN 55014-1: 2006 + A1: 2009

DIN EN 55014-2:1997 +A1:2001

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

DIN EN ISO 14971

EN 806-1

Norme nazionali applicate

I firmatari agiscono su incarico e con la pro- cura dell'amministrazione.

Responsabile della documentazione:

S. Reiser

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Ricambi

Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".

Protocollo di esercizio WPC

(B) Protocollo dati di esercizio

Tipo di impianto: 1.024-

Numero di fabbricazione:

Data della messa in funzione:

Luogo dell'installazione:

Tipo di sorgente acqua non potabile:

Cliente:

Data

Utente

Valori acqua non potabile

Dati di esercizio

Valori acqua potabile

Anomalie /annotazioni

Durezza [°dH]

Temperatura [°C]

Conducibilità [μS/cm]

Ore di esercizio [h]

Pressione davanti filtro fine [MPa]

Pressione pompa [MPa]

Pressione concentrato [MPa]

Contatore risciacquo inverso

Portata [l/h]

Conducibilità [μS/cm]

Filtro antidisturbo

Filtro a carbone attivo

Pagina protocollo____ (Duplicare questa pagina dopo averla compilata con i dati intestazione per protocollazione successiva)

Protocollo di esercizio WPC		KARCHER
(A) Dati messa in funzione con protocollo di consegna
Tipo di impianto: 1.024-		Numero di fabbricazione:
Data della messa in funzione:		Luogo dell'installazione:
Tipo di sorgente acqua non potabile:		Cliente:
Indicazione ore di esercizio [h]		Durezza acqua non potabile [°dH]
Conducibilità acqua non potabile [μS/cm]		Valore pH acqua non potabile [pH]
Temperatura acqua non potabile [°C]
Filtro antidisturbo pressione di ingresso in funzionamento [MPa]		Filtro antidisturbo pressione di ingresso in risciacquo [MPa]
Filtro a carbone attivo pressione di ingresso in funziona-mento [MPa]		Filtro a carbone attivo pressione di ingresso in risciac-quo [MPa]
Filtro fine pressione di ingresso [MPa]		Filtro fine pressione di uscita [MPa]
Pressione della pompa [MPa]		Pressione concentrato [MPa]
Portata acqua potabile [l/h]		Quantità concentrato [l/h]
Rendimento [%]		Conducibilità acqua potabile [μS/cm]
Pompa dosatrice flocculazione corsa/frequenza [%]		Pompa dosatrice clorazione preliminare corsa/frequen-za [%]
Pompa dosatrice Antiscalant corsa/frequenza [%]		Pompa dosatrice postclorazione corsa/frequenza [%]
Note:
Conferma: l'impianto è stato messo in funzione e consegnato completamente funzionante. Il cliente è stato espressamente informato sul fatto che l'acqua prodotta dall'impianto deve essere controllata da un ente autorizzato e omologata come acqua potabile prima di essere utilizzata come acqua potabile. Inoltre è stato espressamente informato sulla necessità di compilare i protocolli di esercizio, sui pericoli derivanti dall'utilizzo di sostanze chimiche e dai pericoli risultanti dallo scambio delle sostanze chimiche.
Luogo, data, firma (cliente)		Luogo, data, firma (assistenza Kärcher)

KÄRCHER

19 20 21 22 23 24 25 Enter Set 26 27 28 29 30 11 10 9 8 7 6 5 4 3 2 1
