GEBRUIKSAANWIJZING WPC 600 FW KARCHER

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Bedieningselementen	NL	1
Veiligheidsaanwijzingen	NL	1
Reglementair gebruik	NL	2
Milieubescherming	NL	2
Ingebruikneming	NL	2
Gebruik	NL	2
Onderhoud en instandhouding	NL	2
Verbruiksmateriaal	NL	5
Storingen	NL	5
Technische gegevens	NL	6
EG-conformiteitsverklaring	NL	7
Garantie	NL	7
Reserveonderdelen	NL	7

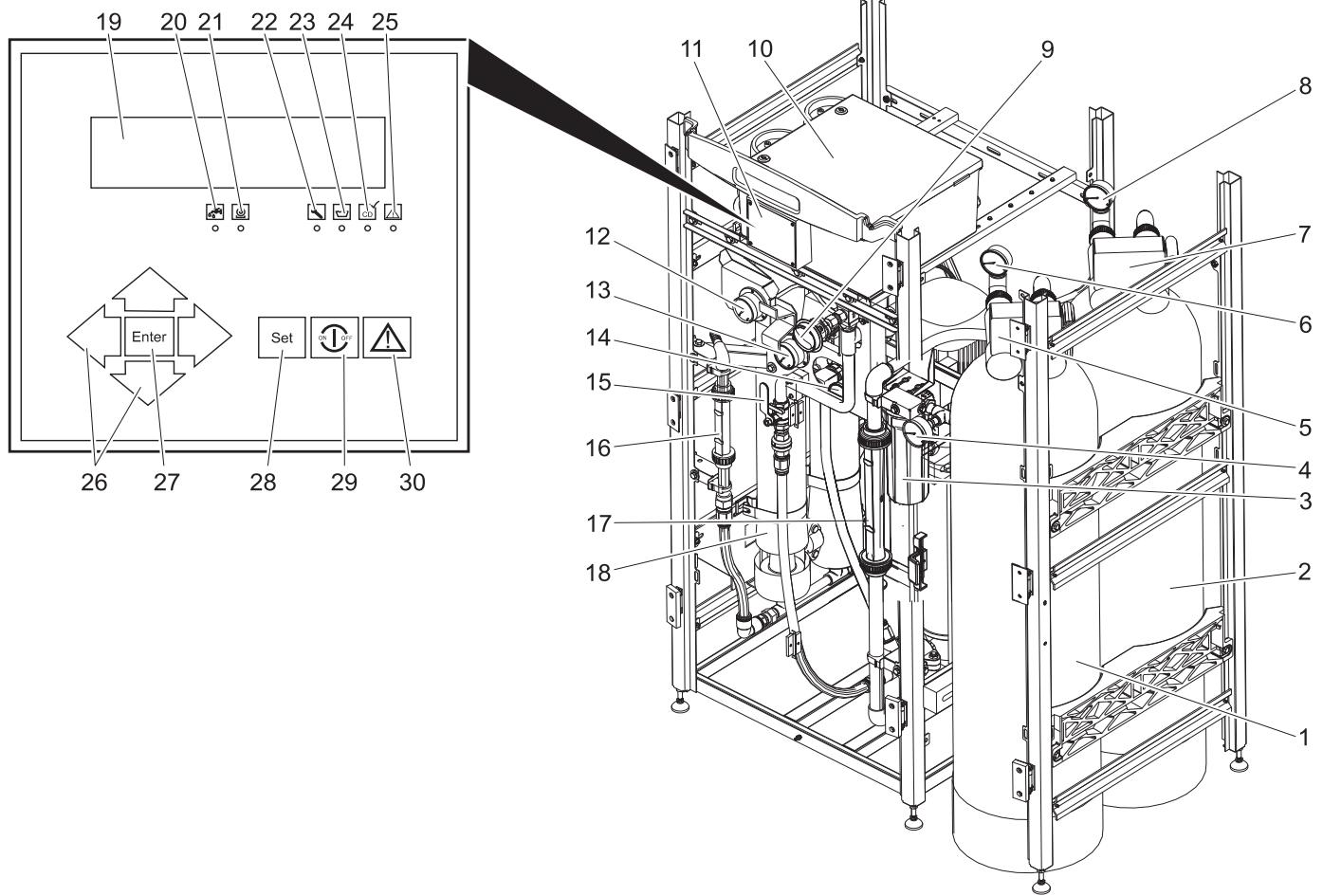

Bedieningselementen

1	Mediafilter
2	Actiefkoolstofffilter
3	Fijn filter
4	Manometer ingangsdruk fijne filter
5	Besturing mediafilter
6	Manometer ingangsdruk mediafilter
7	Besturing actiefkoolstofffilter
8	Manometer ingangsdruk actiefkoolstofffilter
9	Regelaar concentraat
10	schakelkast
11	Bedieningsveld

12 Manometer concentraatdruk
13 Manometer pompdruk
14 Manometer uitgangsdruk fijne filter
15 Reduceerklep
16 Debietmeter drinkwater
17 Debietmeter concentraat
18 RO-filtereenheid
19 Display
20 LED „Ingangsventiel actief“
21 LED „HD-pomp actief“
22 LED „Onderhoud“
23 LED „Chemiedosering actief“
24 LED „CD“ (geleidend vermogen te hoog)
25 LED „Storing“
26 Navigatietoetsen
27 ENTER-toets
28 SET-toets
29 ON/OFF-toets
30 QUIT-toets

Veiligheidsaanwijzingen

Algemeen

Drinkwater

• Drinkwaterkwaliteit is alleen gegarandeerd bij een tijdige controle van de installatie. Gelieve de in deze gebruiksaanwijzing vermelde controles tijdig uit te voeren.
• Drinkwaterkwaliteit regelmatig laten controleren.
• Drinkwaterverordening in acht nemen.

Chemicaliën

• Bij de omgang met chemicaliën zuurbestendige veiligheidshandschoenen en veiligheidsbril dragen.
• Chemicaliën koel, droog en bij temperaturen boven 5°C bewaren.
• Chamicaliën buiten bereik van kinderen bewaren.
• Bij de omgang met chemicaliën moet gezorgd worden voor een goede verluchting van de ruimte.
• In de omgeving moet wasgelegenheid voorhanden zijn.
• Oogwasfles binnen handbereik houden.
• Veiligheidsinstructies op het Europees gegevensblad en ongevallenmerkblad van de overeenkomstige chemicaliën in acht nemen.

Elektrische installatie

• De elektrische aansluiting moet uitgevoerd worden door een electricien en moet voldoen aan IEC 60364-1.
• Beschadigde of gebroken electriciteits-kabels nooit aanraken. Indien nodig de stekker onmiddellijk uittrekken.
• Installatie nooit gebruiken met een beschadigde electriciteitskabel.

Symbolen in de gebruiksaanwijzing

⚠️ Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs do- delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

De installatie wordt gebruikt voor de behandeling van oppervlaktewater en bronwater. Het onbehandelde water mag een max. zoutgehalte van 2000 mg/l (variant FW) resp. 5000 mg/l (variant BW) hebben. Afhankelijk van de kwaliteit van het onbehandelde water kunnen door de modulaire opbouw troebelingsmiddelen, hardingselementen, zouten, bacteriën en virussen gescheiden worden.

Milieubescherming

	Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.
	Onbruikbaar geworden appara-ten bevatten waardevolle mate-rialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stof- fen mogen niet in het milieu be- landen. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Verwondingsgevaar door een onvakkundig geïnstalleerde installatie. Gezondheidsgevaar door slecht behandeld drinkwater. De installatie mag alleen in bedrijf genomen worden indien ze opgesteld, geïnstalleerd en op de werking voorbereid werd door geschoold en geautoriseerd personeel.

Voor ingebruikneming

→ Verbinding van de installatie met de bron van het onbehandelde water controleren.
→ Ongehinderde afloop van het geproduceerde drinkwater in een tank of een geschikte inrichting van de gebruiker garanderen.

Instructie

Het drinkwater moet zonder tegendruk kunnen aflopen. Het hoogteverschil mag niet groter zijn dan 3 m.

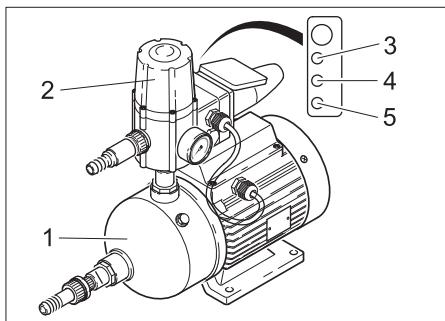

Voordrukinrichting

Instructie

Indien een voordrukinrichting nodig is, werd die geïnstalleerd door de technicien van de Kärcher-service.

1 Pomp
2 Besturingsorgaan
3 LED groen: bedrijfsklaar
4 LED geel: pomp pompt
5 LED rood: storing of watergebrek

Doseerstation vullen

Instructie

Indien de installatie uitgerust is met één of verschillende doseerstations, moet gega-randeerd zijn dat deze correct aangesloten en gevuld zijn.

→ Doseerstation vullen (zie hoofdstuk „Onderhoud en reparatie/Onderhoudswerkzaamheden“)

Gebruik

Installatie inschakelen

→ Controleren of de stekkers van de doseerpompen van de doseerstations verbonden zijn met het stroomnet.
→ Stekker van de installatie in stopcontact steken.
→ Bij een aangesloten vlotterschakelaar start de installatie automatisch zodra een watergebrek gemeld wordt. Indien geen vlotterschakelaar aangesloten is, moet de installatie ingeschakeld worden door de toets „ON/OFF“ op het bedieningspaneel in te drukken.

Bewakingselementen

Display media- en actiefkoolstofffilter

- Indicatie van het uur

Display van het bedieningspaneel

Afwisselende indicatie van:

– Indicatie spanningsuitval:

SpannungsausfallUhr stellen !

Power failureSet clock !

Arret secteurL'horloge placer

mancan. correnteregoli l'orolog.

Die indicatie verschijnt als de verbinding met het stroomnet onderbroken werd (bv.

stekker uit het stopcontact getrokken of stroomuitval).

- Gebruiksklaarheid:

Standby243μS/cm	21°C
Standby243μS/cm	21°C
Attente243μS/cm	21°C
pronto p. lavoro243μS/cm	21°C

- Na het instellen van het uur wordt alleen nog de bedrijfsklaarheid van de installatie weergegeven.

installatie uitschakelen

Voorzichtig

Beschadigingsgevaar. Indien de installatie langer dan 14 dagen uitgeschakeld wordt, moet de Kärcher-klantendienst een conservering uitvoeren.

→ Toets „ON/OFF“ indrukken, de installatie stopt de drinkwaterproductie.

Instructie

Installatie niet 's nachts uitschakelen!'s Nachts wordt de automatische reiniging van de mediafilter uitgevoerd. Indien die reiniging niet uitgevoerd wordt, bestaat het risico dat de installatie beschadigd wordt.

Onderhoud en instandhou- ding

Gevaar

Gezondheidsgevaar door slechte drinkwaterkwaliteit. Om de drinkwaterkwaliteit te waarborgen, moeten de controles in het volgende onderhoudsschema tijdig uitgevoerd worden. Indien afwijkingen van de theoretische toestand niet opgelost kunnen worden door de vermelde maatregelen, moet de drinkwaterproductie stilgelegd worden en moet de Kärcher-klantendienst op de hoogte gebracht worden.

Tijdstip	Controle/Handeling	Theoretisch	Bij afwijking
Dagelijks	Vulniveau doseerbakje	Voldoende gevuld	Bijvullen
	Luchtbellen in de doseerleidingen	Geen luchtbellen	Doseerpomp ontluch-ten
	Drinkwaterstroom uitgaande van de waarde bij inbedrijfstelling	Daling binnen 10%	Fijne regeling
	Geleidingsvermogen van het drinkwater uitgaan- de van de waarde bij inbedrijfstelling	Stijging binnen 10%	Fijne regeling
	Drukverschil pomp- en concentraatdruk	Max. 15% boven verschil bij inbedrijfstelling	Kärcher-klantendienst
	Bedrijfsteller media- en actiefkoolstofffilter	In tegenstroom spoelen vond plaats binnen de voorbije 24 uren	Kärcher-klantendienst
	Drukverschil fijne filter	Max. 0,08 MPa	Fijne filter vervangen
	Visuele controle van de installatie	Geen ondichtheden	Kärcher-klantendienst
wekelijks	Protokol invullen
maande- lijks	Doseerbakje reinigen en spoelen
	Visuele controle van de pomp voor onbehandeld water	Geen beschadigingen / ondichtheden vast- stelbaar	Kärcher-klantendienst
	Vlotterschakelaar in de drinkwatertank	Geen functionele storing vaststelbaar	Kärcher-klantendienst

Onderhoudswerkzaamheden

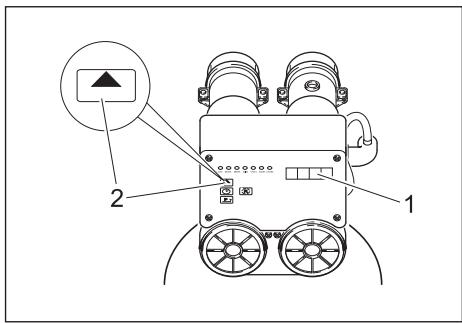

Media- en actiefkoolstofffilter aflezen

ADVANCE	Display
-	Actuele tijd
5 s	Tijd van de regeneratie
Kort	Aantal regeneraties
Kort	Dagen en uren sinds de laatste regeneratie
-	Actuele tijd

Doseerpomp ontluchten

De doseerpomp moet ontlucht worden indien de pomp lucht gezogen heeft (bv. omdat de doseertank volledig leeggemaakt is).

- De installatie stopt, op het display wordt de storing „Motorbeveiliging“ weergegeven.

Instructie

Die foutmelding wordt weergegeven, onafhankelijk van welke doseertank leeg is.

1 Knop Doseerfrequentie
2 Schroefsluiting
3 Doseerpomp

→ Doseerstation vullen (zie hoofdstuk Inbedrijfstelling).
→ Schroefverbinding aan de doseerpomp lossen.
→ Ingestelde doseerfrequentie aan de led's op de doseerpomp aflezen en noteren.
→ Doseerfrequentie door herhaaldelijk indrukken van de toets Doseerfrequentie instellen op 100% en wachten tot er zich geen bellen meer in de zuigleiding bevinden.
→ Schroefverbinding aanspannen.
→ Doseerpomp opnieuw instellen op de oorspronkelijke doseerfrequentie.


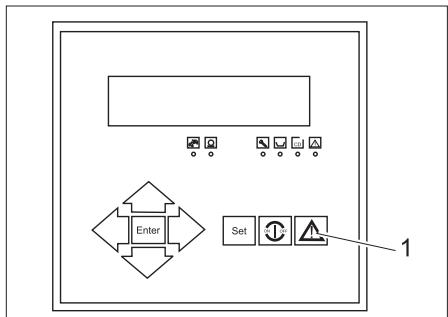

1 Toets Return

→ Storingsmelding op het bedieningspaneel kwiteren met de toets Return, de installatie start.

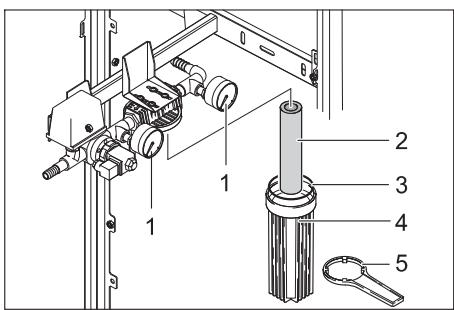

Fijne filter vervangen

Drukverschil van beide manometers controleren. Bij ene verschil van meer dan 0,08 MPa moet de filterinzet vervangen worden:

→ Installatie uitschakelen met toets „ON/OFF“.
→ Toevoer onbehandeld water onderbreken.
→ Installatie kort inschakelen met toets „ON/OFF“ tot aan de voorfilter geen druk meer voorhanden is.
→ Installatie uitschakelen met toets „ON/OFF“.
→ Filtersleutel aan de filterpot plaatsen en filterpot losschroeven.
→ Filterinzet uit de filterpot nemen en nieuwe filterinzet in de filterpot plaatsen.
→ Afdichtingsring controleren op beschadiging en indien nodig vervangen.

→ Filterpot erop schroeven en aanspannen met de filtersleutel.
→ Toevoer onbehandeld water opnieuw tot stand brengen.
→ Installatie inschakelen met toets „ON/OFF“.

Fijne regeling van de bedrijfsdrukwaarden

⚠ Voorzichtig

Beschadigingsgevaar voor de installatie. Bij veramderingen van de instellingen van de installatie mogen de volgende waarden niet overschreden worden:

• Pompdruk max. 1,4 MPa (variant FW), 2,1 MPa (variant BW)
  – drinkwaterhoeveelheid max. 600 l/h
• Concentraathoeveelheid mag de waarde bij de inbedrijfstelling niet overschrijden

Instructie

De installatie reageert vertraagd op veranderingen aan het regelventiel. Daarom de instelling aan het regelventiel slechts in kleine stappen uitvoeren en het effect telkens afwachten.

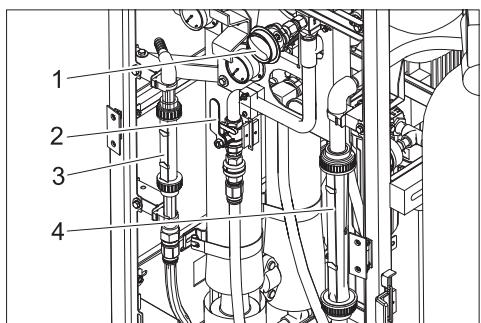

(1) Drinkwaterstroom van \_\_\_\_ l/h ge- daald tot \_\_\_\_ l/h

1 Regelaar concentraat
2 Reduceerklep
3 Debietmeter drinkwater
4 Debietmeter concentraat

→ Drinkwaterhoeveelheid aan de debietmeter drinkwater aflezen en vergelijken met de waarde bij de inbedrijfstelling (zie protokol). Indien de drinkwater-stroom gedaald is tot ____ l/h, moet de volgende fijne regeling uitgevoerd worden:
→ Reduceerklep langzaam sluiten in de richting van de wijzers van de klok tot aan de bedietmeter Drinkwater de theoretische waarde bijna bereikt is.
→ Regelaar concentraat langzaam sluiten in de richting van de wijzers van de klok tot aan beide debietmeters Concentraat en Drinkwater de overeenkomstige theoretische waarde bereikt is.

Instructie

Indien de fijne regeling de drinkwater-stroom niet kan verhogen, moet de Kärcher-klantendienst geraadpleegd worden.
(2) Geleidend vermogen van het drinkwater gestegen van ____μS/cm tot ____μS/cm

Instructie

Kleine verhogingen van het geleidend vermogen van het drinkwater beïnvloeden de kwaliteit van het drinkwater niet.

→ Actueel geleidingsvermogen aflezen op het display van het bedieningspaneel en vergelijken met de waarde bij de inbedrijfstelling (zie protokol). Indien het geleiden vermogen van het drinkwater gestegen is tot ____μS/cm, moet het membraan van de RO-filtereenheid gespoeld worden:
→ Drinkwatervermogen verlagen tot ca. 200 l/h door het openen van het drukregelventiel.
→ Installatie ongeveer 1 uur gebruiken en daarna het nominale vermogen op-nieuw instellen door het drukregelventiel te sluiten.
→ Geleidend vermogen van het drinkwater opnieuw controleren.

Instructie

Indien de spoeling van het membraan het geleidingsvermogen niet doet dalen, moet de Kärcher-klantendienst geraadpleegd worden.

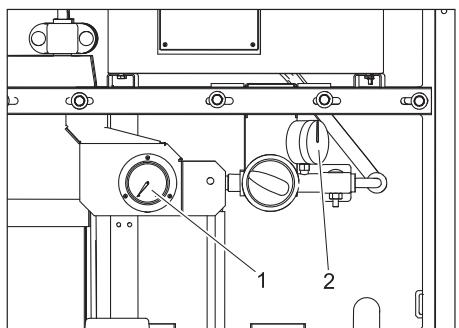

(3) Verschil tussen pomp- en concentraatdruk meer dan \_\_\_\_ MPa gestegen

1 Manometer pompdruk
2 Manometer concentraatdruk

→ Manometer voor pompdruk en concentraatdruk aflezen en het drukverschil bepalen.
→ Het bepaalde drukverschil vergelijken met de waarde bij de inbedrijfstelling (zie protokol inbedrijfstelling).
→ Indien het drukverschil meer dan ____ MPa gestegen is, is de membraan-filtereenheid verstopt, een nare-geling is niet meer mogelijk. Drinkwaterproductie stopzetten en Kärcher-klantendienst raadplegen.

Chemie mengen

⚠️ Gevaar

Verbrandingsgevaar door chemicaliën. Bij de omgang met chemicaliën zuurbestendige veiligheidshandschoenen en veiligheidsbril dragen.

Hinweis

De waarden voor de dosering van de verschillende chemicaliën resulteren uit de analye van het onbehandelde water en het installatievermogen. De technicien van de klantendienst noteert bij de inbedrijfstelling de voor uw installatie vereiste doseerhoeveelheden in de volgende doseertabel.

Doseertabel
Do-seer-bakje	Chemicalie	Dosering per 10 l doseerop-lossing [ml]
Voor-chlore-ring	RM 852 kiembestrij-dingsmiddel *
	Calciumhy-pochloride *
Voor vlok-vor-ming	RM 5001
Anti-scalant	RM 5000 hardheids-stabilisering
Na-chlore-ring	RM 852 kiembestrij-dingsmiddel *
	Calciumhy-pochloride *
* Die chemicaliën kunnen telkens alter-natief gebruikt worden.

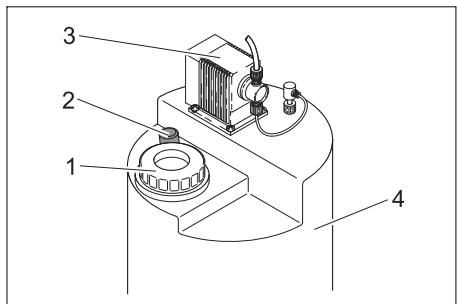

1 Deksel
2 Mengstaaf
3 Doseerpomp
4 Doseerbakje

→ Veiligheidshandschoenen aantrekken en veiligheidsbril opzetten.
→ Jerrycan uit het doseerstation nemen.

⚠️ Gevaar

Verwondingsgevaar door chemische reactie. De doseerstations mogen niet verwisseld en daardoor met de verkeerde chemicaliën gevuld worden.

Voorzichtig

Gevaar van uitvlokking of andere ongewenste, chemische reacties. Voor het mengen van de chemicaliën alleen drinkwater gebruiken uit de WPC 600 BW/FW.

De dosering wordt uitgevoerd in functie van het vulpeil in de doseertank.

Volledig leeggemaakte doseertank:

→ 10 l drinkwater in de doseertank vullen.
→ Met een maatbeker het 7,5-voudige van de in de doseertabel vermelde hoe-

veelheid afmeten en in de doseertank vullen.

→ Doseertank tot de markering „75 l“ met drinkwater vullen.
→ Deksel van het doseerstation sluiten.
→ Mengstaaf tot aan de aanslag uit de doseertank trekken en terugschuiven. Dat proces gedurende ongeveer 5 minuten herhalen tot de chemicalie volledig gemengd is.
→ Doseerpomp ontluchten volgens de instructies in het hoofdstuk „Onderhoud en reparaties“.

Gedeeltelijk leeggemaakte doseertank:

→ Vulpeil van de doseertank aflezen op de schaal, bv. 35 l.

→ Na te vullen hoeveelheid bepalen, daartoe het afgelezen vulpeil aftrekken van 75 l. In het voorbeeld 75 l - 35 l = 40 l.
→ Uit de doseertabel de vereiste hoeveelheid van de overeenkomstige chemicalie bepalen. In het voorbeel 4 x de hoeveelheid voor 10 l water.
→ De bepaalde hoeveelheid van de overeenkomstige chemicalie afmeten en in de doseertank vullen.
→ Doseertank tot de markering „75 l“ met drinkwater vullen.
→ Deksel van het doseerstation sluiten.
→ Mengstaaf tot aan de aanslag uit de doseertank trekken en terugschuiven. Dat proces gedurende ongeveer 5 minuten herhalen tot de chemicalie volledig gemengd is.

Verbruiksmateriaal

Benaming	Bestelnr.
RM 852 kiembestrij-dingsmiddel
Calciumhypochloride
RM 5000 hardheidsstabilisering
RM 5001 Vlokvormings-middel
Filterinzet fijne filter, 5 μm	6.640-014.0

Storingen

Storingen aan de RO-installatie

Storingen aan de RO-installatie worden weergegeven door de led's op het bedieningspaneel.

Instructie

Indien een storing optreedt, wordt de installatie automatisch uitgeschakeld en wordt

de drinkwaterproductie onderbroken. Indien de storing niet kan worden opgelost, moet de installatie uitgeschakeld en de Kärcher-klantendienst geraadpleegd worden.

→ Indien de installatie in de automatische bedrijfsmodus niet start, de stekker uit

het stopcontact trekken, 5 seconden wachten en de stekker opnieuw in het stopcontact steken. Op die manier wordt de besturing gereset.

→ Andere storingen oplossen volgens de gegevens uit de volgende tabellen.

LED brandt	Displayweergave	Mogelijke oorzaak	Oplossing
LED brandt	Displayweergave	Mogelijke oorzaak	Oplossing
Onder-houd		Spoelen (onderhoud) werd handmatig uitgevoerd	Wachten tot het spoelproces beëindigd wordt
CD	CD Permeat MaxCD Permeate MaxCD permeat max.CD permeaz. mas.	Geleidingsvermogen van het drinkwater te hoog.	Klantendienst roepen.
Storing	WatertekortLow water press.Manque d'eau mancanza acqua	Druk van het onbehandelde water te laag	Toevoer onbehandeld water controleren- Installatie aan het gebouw- Voordrukpomp- Toestand fijne filter (zie „Onderhouds-werkzaamheden“
	MotorbeveiligingMotor protectProtection mot.protezione moto.	- Motorveiligheidsschakelaar van de hogedruk-pomp is geactiveerd.- HD-pomp is oververhit- Doseertank is leeg	Toestand controleren- Motorveiligheidsschakelaar- Vulhoeveelheid van alle doseertanks
	CD bereik overschre-denExceed range CDP. mes. depassee eccedi l.gammaCD	Meetbereik van de sonde voor geleidingsvermo-gen overschreden	Klantendienst roepen.
	VorstgevaarTemperature lowRisque de gele pericolo di geloStandby Standby Attente pronto p. lavoro	Watertemperatuur onder 1 °CDrinkwatertank vol.	Vorstvrijheid garanderenGeen maatregel vereist, installatie start automatisch
-
	Spoelen Flush Lavage risciacquo	Automatische spoeling is actief
LED brandt	Displayweergave	Mogelijke oorzaak	Oplossing
	Stop Stop Arret arresto	Regeneratie van media- of actiefkoolstofffilter is actief	Geen maatregel vereist, installatie start automatisch
	Spanningsuitval Uur instellen ! Power failure Set clock ! Arret secteur L'horloge placer mancan. corrente regoli l'orolog.	Stroomonderbreking tijdens de werking	Stroomtoevoer controleren, uur instellen

Storingen aan de voordrukinrichting

Storingen aan de voordrukinrichting worden weergegeven door midden van de

rode led op het besturingsorgaan van de voordrukpomp.

LED brandt	Mogelijke oorzaak	Oplossing
Rode LED brandt	Toevoer onbehandeld water onderbroken	Toestroom van onbehandeld water controleren en opnieuw tot stand brengenNa oplossing van de storing de toets „Reset“ indrukken

Technische gegevens

		WPC 600 BW...	WPC 600 FW...
Omgevingstemperatuur	°C	+1...+60
Opslagtemperatuur, min.	°C	-10...+70
Luchtvochtigheid, max.	% rel.	100
Voedingsspanning, installatie	V/Hz	400/3~50Hz
Besturing media- / actiefkoolstofffilter	V/Hz	prim.: 230/1~50, sek.: 12/1~50
Doseermodule	V/Hz	230/1~50/60
Elektrische beveiliging	A	16
Elektrische aansluitwaarde	kW	2,2
Effectief elektrisch opgenomen vermogen	kW	2,2	1,5
Temperatuur onbehandeld water	°C	+2...+40
Toevoerdruk onbehandeld water	MPa	0,2...0,6
Vermogensbereik	l/dag	15000±15%
Drinkwatervermogen max.	l/h	650
Afmetingen (H x B x D)
WPC 600 ...	mm	1800 x 900 x 800
WPC 600 ...-A	mm	1800 x 1200 x 800
WPC 600 ...-AM	mm	1800 x 1200 x 800
Gewicht in de leveringstoestand (zonder filtervullingen)
WPC 600 ...	kg	220
WPC 600 ...-A	kg	240
WPC 600 ...-AM	kg	260
Max. zoutgehalte onbehandeld water	ppm	5000	2000

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Drinkwaterzuiveringsinstallatie

Type: 1.024-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

DIN EN 50178

EN 60204-1

EN 55011: 2003

EN 55014-1: 2006 + A1: 2009

DIN EN 55014-2:1997 +A1:2001

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

DIN EN ISO 14971

EN 806-1

Toegepaste landelijke normen

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Reserveonderdelen

Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.

Protokol WPC

(B) Protokol van de bedrijfsgegevens

Soort installatie: 1.024-

Fabrieksnummer:

Datum van de inbedrijfstelling:

Plaats van de installatie:

Soort bron van het onbehandelde water:

Klant:

Datum:

Bediener

Waarden onbehandeld water

Bedrijfsgegevens

Drinkwater-waarden

Storingen / opmerkingen

Hardheid [°dH]

Temperatuur [°C]

Geleidend vermogen [μS/cm]

Bedrijfsuren [h]

Druk voor fijne filter [MPa]

Pompdruk [MPa]

Concentraatdruk [MPa]

Teller in tegen-stroom spoe-len

Debiet [l/h]

Geleidend vermogen [μS/cm]

Mediafilter

Actiefkoolstofffilter

Protokolpagina____ (Gelieve deze pagina na het invullen van de kopgegevens te kopieren voor verder gebruik)

Protokol WPC

KÄRCHER

(A) Gegevens inbedrijfstelling met protokol van de overdracht

Soort installatie: 1.024-

Fabrieksnummer:

Datum van de inbedrijfstelling:

Plaats van de installatie:

Soort bron van het onbehandelde water:

Klant:

Indicatie bedrijfsuren [h]

Hardheid onbehandeld water [°dH]

Geleidend vermogen onbehandeld water [μS/cm]

pH-waarde onbehandeld water [pH]

Temperatuur onbehandeld water [°C]

Mediafilter ingangsdruk bij werking [MPa]

Mediafilter ingangsdruk bij in tegenstroom spoelen [MPa]

Actiefkoolstofffilter ingangsdruk bij werking [MPa]

Actiefkoolstofffilter ingangsdruk bij in tegenstroom spoelen [MPa]

Fijne filter ingangsdruk [MPa]

Fijne filter uitgangsdruk [MPa]

Pompdruk [MPa]

Concentraatdruk [MPa]

Drinkwaterhoeveelheid [l/h]

Concentraathoeveelheid [l/h]

Rendement [%]

Geleidend vermogen drinkwater [μS/cm]

Doseerpomp vlokvorming slag / frequentie [%]

Doseerpomp voorchlorering slag / frequentie [%]

Doseerpomp anti-scalant slag / frequentie [%]

Doseerpomp nachlorering slag / frequentie [%]

Opmerkingen:

Bevestiging: De installatie werd volledig functioneel in bedrijf genomen en overgedragen. De klant werd er uitdrukkelijk op gewezen dat het door de installatie geproduceerde water vóór het gebruik als drinkwater volgens de plaatselijke voorschriften door een geauto- riseerde instantie gecontroleerd en als drinkwater vrijgegeven moet worden. Bovendien werd uitdrukkelijk gewezen op het verplichte bijhouden van het protokol, de gevaren bij de omgang met chemicaliën en de risico's bij het verwisselen van de chemicaliën.

Plaats, datum, handtekening (klant)

Plaats, datum, handtekening (Kärcher-service)

KÄRCHER

19 20 21 22 23 24 25 Enter Set 26 27 28 29 30 11 10 9 8 7 6 5 4 3 2 1
