BRUKSANVISNING T 977 NAD

VIKTIGA SÄKERHETSFÖRESKRIFTER ENGLISH Spara dessa instruktioner för senare bruk

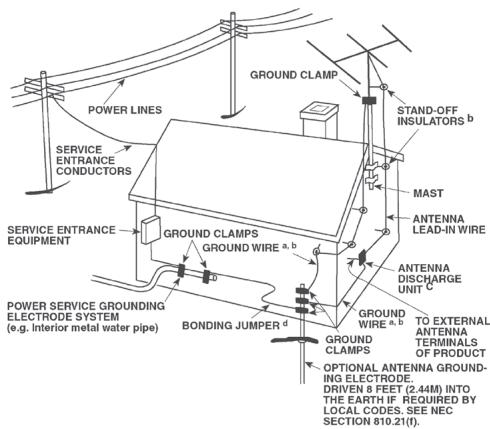

INFORMATION TILL KABEL-TV-INSTALLATÖRER Följ alla varningar och instruktioner som finns på apparaten.

Detta är en påminnelse till kabel-TV-installatörer om artikel 820-40 i den amerikanska National Electrical Code, som tillhandahåller riktlinjer för korrekt jordning och som särskilt specificerar att jordkabelns jord skall vara förbunden med byggnadens jordsystem, så nära kabelns ingångspunkt som möjligt.

FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS

1 Läs instruktionerna - Alla säkerhets och användarinstruktioner skall läsas innan apparaten tas i bruk 2 Spara instruktionerna - Säkerhets och bruksanvisningen skall sparas för framtida bruk. 3 Beakta Varningarna - Alla varningar på appraten och i bruksanvisningen måste följas. 4 Följ Instruktionerna - Alla instruktioner om drift och skötsel skall följas. 5 Rengöring - Koppla ur apparaten från elnätet innan rengöring. Använd inte flytande eller sprej rengöringsmedel. Använd en lätt fuktad trasa för rengöring 6 Tillbehör - Använd inga tillbehör som inte rekommenderas av tillverkaren eftersom de kan orsaka skada. 7 Vatten och Fukt - Använd inte denna produkt i närheten av vatten, exampelvis nära ett badkar, vask, diskbänk eller tvättbalja. Vi avråder även från att använda den i en fuktig källare eller nära en simbassäng och liknande. 8 Kringutrustning - Placera inte denna produkten på en instabil vagn, stative eller bord. Produkten kan falla och orsaka allvarlig skada på barn eller vuxna , och skada på produkten. Använd bara vagnar, stativ, väggfäste som rekommenderas av tillverkaren eller säljs tillsammans med produkt. All montering av produkten skall följa tillverkarens instruktioner och använda monteringsutrustning som tillverkaren rekommenderar. 9 Om produkten skall flyttas på en vagn skall detta ske med största försiktighet. Snabba stopp, för mycket kraft och ojämnt underlag kan ogöra att vagnen välter. 10 Ventilation - Galler och öppningar i apparatens hölje är till för att ge apparaten tillräcklig ventilation för stabil drift och förhindra överhettning. Öppningarna får inte blockeras genom att ställa apparaten i en soffa, på en säng eller på en tjock mattaeller liknande yta. Produkten får inte byggas in i en bokhylla eller i en ställning om det inte finns tillräcklig ventilation eller att tillverkarens instruktioner beaktas. 11 Nätspänning - Denna produkt skall enbart användas med den typ av nätspänning som indikeras av ettiketten på apparatens baksida. Om du är osäker på vilken nätspänning du har hemma bör du kontakta din handlare eller ditt elbolag. Den bästa metoden för att helt koppla bort förförstärkaren från elnätet är att koppla ur nätsladden. Se till att nätkontakten alltid är lätt åtkomlig. Koppla ur nätkabeln ur nätuttaget om apparaten inte skall användas på ett par månader. 12 Jordning och fasvändning - Denna apparat skall anslutas till ett jordat uttag. Vilket håll du ansluter nätkontakten i uttaget kan också påverka ljudet en aning. Jordningen är en säkerhetsfunktion. Prova att ansluta kontakten åt olika håll och lyssna efter vilket som låter bäst. Man kan även mäta på chassit med en faspenna. Det håll på nätkontakten som ger det minsta elfältet är det rätta. Prova även att vända fasen på övrig utrustning i anläggningen. 13 Skydda nätsladden - Nätsladdar skall dras så att man inte riskerar att trampa på dem eller att de kommer i kläm. Man skall vara extra noga med kontakterna, uttagen och vid anslutningen i apparaten. 14 Jordning av utomhusantennen - Om en utomhus antenn eller kabelradioantenn är ansluten till apparaten, försäkradig om att antennen eller kabelradiosignalen är jordad så att den skyddasmot överslag och statiska urladdningar. Gällerenbart USA/Kanada: Article 810, National Electrical Code, ANSI/ NFPA 70, ger information angående korrekt jordning och av antennens mast och stöttning, jordning av inkommande kabel till en urladdningsenhet., storlek på jordanslutningar,placering av urladdningsenhet, anslutning till jordelektroder och specifikationer för jordningselektroder.

15 Blixtnedslag- För utökat skydd av produkten mot blixtnedslag, eller när den lämnas oanvänd under längre tidsperioder rekommenderar vi att antennen eller kabelantennen kopplas ur. Detta kommer att förhindra skada på apparaten mot blixtnedslag och mot störningar via kabelnätet. 16 Kraftledningar - En utomhusantenn bör inte placeras i närheten av kraftledningar eller andra ledningar som kan komma i kontakt med antennen. När man installerar en utomhusantenn bör man vara extremt noga med att inte vidröra kraftledningar eller liknande ledningar. Det kan innebära livsfara. 17 Överbelastning - Överbelasta inte vägguttag, förlängningskablar eller uttag på apparaten eftersom detta kan resultera i brand eller elektriska stötar. 18 Om föremål eller vätska kommer in i apparaten - Tryck aldrig in någon form av föremål i apparaten genom dess öppningar. De kan komma i kontakt med farlig spänning och kortsluta delar i apparaten vilket kan resultera i brand eller stötar. Spill aldrig vätska i apparaten. VARNING: Apparaten får inte utsättas för vattendroppar eller stänk. Förmål innehållande vätskor som exempelvis vaser får ej placeras på apparaten. Som vid alla andra elektroniska apparater bör du vara noga med att undvika att spilla vätska i någon del av apparaten. Vätskor kan orsaka skada och fara för brand. 19 Skador som kräver service - Koppla ur apparaten från elnätet och överlämna den till kvalificerad servicepersonal under följande villkor: a) När nätsladden eller kontakten skadats. b) Om vätska kommit in i apparaten. c) Om produkten varit utsatt för vatten eller annan vätska. d) Om produkten inte fungerar normalt enligt bruksanvisningen. Justera enbart de kontroller som beskrivs i bruksanvisningen eftersom en felaktig inställning av andra kontroller kan resultera i skador på apparaten som kan kräva omfattande reparationer för att återställa apparaten.

e) Om apparaten tappats eller skadats på något sätt. f) Om apparaten visar klara skillnader i prestanda är detta ett tecken på att den behöver lämnas in för reparation.

FÖR ATT FÖRHINDRA ELEKTRISKA STÖTAR SKALL DU SE TILL ATT DET BREDA STIFTET PÅ STICKKONTAKTEN HAMNAR MITT FÖR DET BREDA HÅLET OCH SEDAN STICKA IN KONTAKTEN HELT. SYMBOLEN MED EN BLIXT INUTI EN TRIANGEL VARNAR FÖR ATT DET INUTI APPARATEN FINNS OISOLERADE SPÄNNINGSFÖRANDE DELAR SOM KAN SKADA EN MÄNNISKA. SYMBOLEN MED ETT UTROPSTECKEN INUTI EN TRIANGEL TALAR OM ATT DET FINNS VIKTIGA INSTRUKTIONER OM APPARATENS ANVÄNDNING OCH UNDERHÅLL I DE DOKUMENT SOM MEDFÖLJER APPARATEN.

När produkten inte längre kan användas, får den inte kasseras som hushållsavfall, utan måste lämnas på en återvinningscentral som tar emot elektrisk och elektronisk utrustning. På produkt, förpackningen och bruksanvisning finns en symbol som markerar detta.

FRANÇAIS Materialen kan återanvändas i enlighet med sin märkning. Genom återanvändning, återvinning av råvaror eller andra former av återvinning av gamla produkter bidrar du aktivt till att skydda vår miljö. Ditt lokala miljökontor kan lämna upplysningar om närmaste återvinningsställe.

INFORMATION OM INSAMLING OCH HANTERING AV UTTJÄNTA BATTERIER (DIREKTIV 2006/66/EC FRÅN EUROPEISKA PARLAMENTET OCH EUROPARÅDET ) (gäller enbart Europeiska kunder) Batterier som bär någon av dessa symboler skall lämnas till återvinninsstationernas behållare för batteriavfall och inte kastats bland hushållssopor. Det rekommenderas starkt att man vidtar nödvändiga åtgärder för att samla ihop miljöfarliga produkter som denna så att de inte haamnar tillsammans med det vanliga hushållsavfallet.

ESPAÑOL VARNING! FÖR ATT MINIMERA RISKEN FÖR BRAND ELLER ELEKTRISKA STÖTAR SKALL DU UNDVIKA ATT UTSÄTTA APPARATEN FÖR REGN ELLER FUKT.

MILJÖSKYDDSANVISNINGAR Konsumenter får under inga omständigheter slänga uttjänta batterier bland hushållssoporna. För att kunna återvinna maximalt antal uttjänta batterier, skall batterierna samlas separat och lämnas in på anläggningar som har insamling av uttjänta batterier. För mer information om insamling och återvinning av batterier ber vi dig kontakta din kommun eller återvinningscentralen på orten eller handlaren där du köpt produkten.

20 Reservdelar - När man behöver reservdelar, försäkra dig om att serviceteknikern använder sig av de delar som servicemanualen specificerar eller har samma karaktäristik som originaldelarna. Utbyte till delar som inte motsvarar specifikationen kan resultera i brand, elektriska stötar eller andra olyckor. 21 Säkerhetskontroll - Efter att service gjorts på apparaten be teknikern att utföra en säkerhetskontroll på apparaten för att se om den fungerar som avsett. 22 Vägg eller takmontering - Produkten skall enbart monteras på sätt som rekommenderas av tillverkaren. 23. Värme - Installera inte i närheten av några värmekällor som exempelvis element, elkaminer, spisar eller andra apparater (inklusive förstärkare) som producerar värme.

ENGLISH VIKTIGA SÄKERHETSFÖRESKRIFTER DEUTSCH Genom att följa regler och riktlinjer för avfallshanteringen av batterier undviker man potentiella skador och negativa hälsoeffekter och påverkan på miljön som annars är risken. Obs! Den får endast anslutas till angiven nätspänning, alltså 230 V 50 Hz eller 120 V 60 Hz. Vägguttaget skall finnas nära apparaten och vara lättåtkomligt. ANTECKNA APPARATENS MODELLNUMMER (NU NÄR DU LÄTT KAN SE DET) Ändringar eller modifieringar av denna apparat som inte uttryckligen godkänts av NAD Electronics vad gäller uppfyllande av nämnda regler och krav kan upphäva användarens rätt att använda apparaten.

FÖRSIKTIGHETSFÖRESKRIFTER FÖR PLACERING Du hittar modell- och serienummer på baksidan av apparaten. Vi rekommenderar att du antecknar dem här, så att du har dem lätt tillgängliga för framtida bruk.

NEDERLANDS OBSERVERA!

Modell Nr. :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Serie Nr. :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

För att få tillräcklig ventilation runt apparaten måste du lämna ett öppet utrymme (räknat från apparatens största mått, inklusive utskjutande delar) på minst:

SVENSKA Höger och vänster sida: 10 cm Baksidan: 10 cm Ovansidan: 50 cm

NAD är ett varumärke som tillhör NAD Electronics International, en division inom Lenbrook Industries Limited Copyright 2012, NAD Electronics International, en division inom Lenbrook Industries Limited

T977_swe_OM_v02.indd 3

INTRODUKTION HUR DU KOMMER IGÅNG ENGLISH SNABBSTART I det fallet att du inte kan bärga dig med att uppleva prestandan från din NAD T 977 sjukanals förstärkare, kan vi rekommendera följande snabbstartsguide för att komma igång.

FRANÇAIS ESPAÑOL ITALIANO För säkra dig om att T 977 inte är inkopplad till elnätet när du gör några anslutningar. Vi rekommenderar också att du stänger av strömmen eller drar ur kontakten till alla tillhörande apparater medan du ansluter eller kopplar ur signal- eller nätkablar. 1 Kontrollera att följande är inställt innan du börjar. · Din förförstärkares volym är inställd på minimum · Varje kanals insignalnivå på T 977 är inställd på minimum (MIN) 2 Anslut högtalare till högtalarkontakterna. Notera föreslagen inkoppling av högtalarna så som det visas för apparatens baksida. 3 Anslut din förförstärkares PRE OUT till T 977 bakre anslutning INPUT ingång. 4 Koppla in strömkabeln från T 977 till ett fungerande vägguttag. Innan du ansluter kontakten till elnätet, ansluter du andra änden ordentligt i nätbrunnen på T 977. När T 977 går i standby-läge visas det av att Standby lysdioden lyser orange. 5 Koppla in strömkabeln från T 977 till ett fungerande vägguttag. Sätt på din förförstärkare innan du sätter på T 977. 6 Tryck på STANDBY-knappen för att sätta på T 977 från standby-läge. STANDBY lysdiod ändrar färg från orange till blått. När T 977 är påsatt från standby-läget kommer statuslysdioden att först lysa rött, och sedan blått. T 977 är klar att användas. 7 Justera T 977 INPUT LEVEL CONTROL och /eller förförstärkarens volymkontroll till önskad lyssningsnivå.

SKALADE KABLAR OCH PINN-KONTAKTER VARNING: Terminals markerade med denna symbol är strömförande och farliga. Externa kablar som ansluts till dessa terminaler kräver installation av en utbildad person eller att man använder färdigterminerade kablar eller sladdar. Skalade kablar och pinn-kontakter skall stickas in i hålet i terminalens skaft. Skruva upp högtalarterminalens plastmutter tills hålet i skaftet syns. Tryck in den skalade kabeln eller pinn-kontakten genom hålet och spänn fast den med muttern ordentligt. Försäkra dig om att inga lösa kardeler från högtalarkablarna sticker ut från terminalerna och kan orsaka kortslutning. Se till att den skalade delen eller pinnen är max 1cm lång och att inga lösa kardeler sticker ut.

SPARA FÖRPACKNINGSMATERIALET DEUTSCH Var vänlig och spara lådan och allt packmaterial som du fick med din T 977. Om du skulle behöva flytta eller transportera din T 977 är detta den säkraste förpackningen. Vi har sett alldeles för många för övrigt perfekta apparater som transportskadats p.g.a. brist på lämplig transportkartong, så snälla: Spara kartongen!

BRA ATT VETA VID INSTALLATION NEDERLANDS Din NAD T 977 bör placeras på en jämn, plan yta. Undvik att placera den i direkt solljus eller nära källor som alstrar fukt eller värme. Se till att apparaten får tillräckligt med ventilation. Placera inte apparaten på ett mjukt underlag some exempelvis en matta. Undvik att placera T 977 inuti ett slutet kabinett som inte är ventilerat eftersom det kan försämra T 977s prestanda och tillförlitlighet. För säkra dig om att T 977 inte är inkopplad till elnätet när du gör några anslutningar. För bästa resultat bör du använda en högtalarkabel med minst 1.5mm2 ledningsarea. Om apparaten inte skall användas på ett tag bör nätkontakten kopplas ur.

SVENSKA Om vatten skulle komma in i din T 977 måste du omeddelbart stänga av den på Standby-knappen och sedan koppla ur nätsladden från nätuttaget. Låt en kvalificerad reparatör se över apparaten innan du försöker använda den igen. TA INTE AV APPARATENS LOCK, DET FINNS INGA DELAR SOM DU SOM ANVÄNDARE KAN ÅTGÄRDA. Rengör enbart med en torr trasa.

VIKTIG INFORMATION · För att kunna starta apparaten med STANDBY-knappen, måste den medföljande nätkabeln anslutas till ett fungerande nättuttag. Innan du ansluter kontakten till elnätet, ansluter du andra änden ordentligt i nätbrunnen på T 977. · Förförstärkaren eller ljudprocessorn som är ansluten till T 977 skall alltid sättas på innan du sätter på T 977. 2 STANDBY LYSDIODEN · Denna indikator tänds och lyser orange när T 977 är i standby-läge. · När T 977 är i läget PÅ (ON), lyser denna indikator blå.

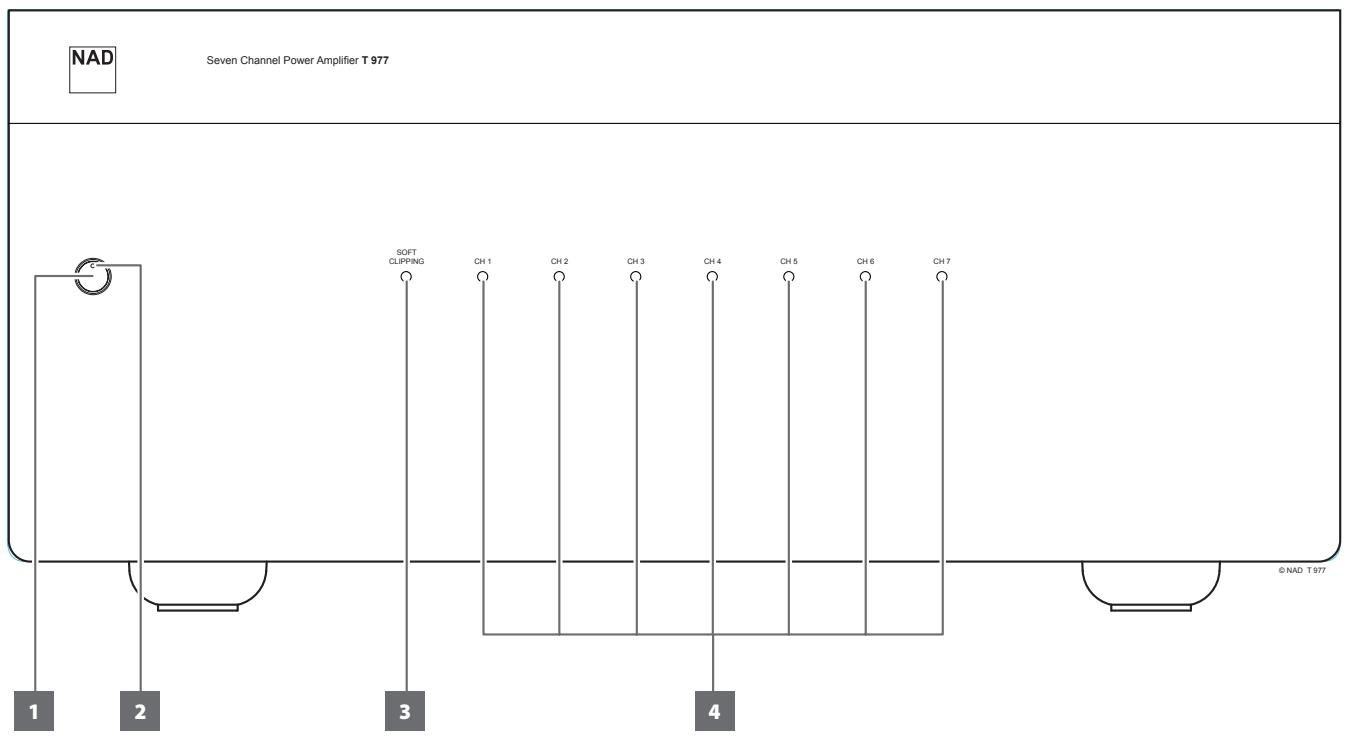

4 CHANNEL STATUS LYSDIODEN · Dessa lysdioder indikerar statusen för de sju kanalerna på T 977. När T 977 är påsatt från standby-läget kommer statuslysdioden att först lysa rött, och sedan blått. · När man stänger av T 977 i standby-läge via Standby-knappen eller via trigger-funktionen på apparatens baksida, kommer lysdioderna för Channel Status att lysa rött för att sedan slockna. · Lysioderna för Channel Status lyser rött när en eller flera av de interna slutstegen går över i skyddsläge. De övriga slutstegskanalerna som inte är i skyddsläge kommer att fungera som normalt och deras lysdioder fortsätter att lysa blått. SKYDDSLÄGE Om en eller flera av Channel Status lysdioderna lyser rött betyder detta att skyddskretsarena i T 977 har aktiverats. Tryck då omedelbart på Standby-knappen och dra sedan ur nätkabeln ur vägguttaget. Kontrollera alla anslutningar och att inga kablar eller kontakter är skadade. Orsaken kan också vara att förstärkaren är överhettad. Se till att förstärkaren får tillräckligt med ventilation och att ventilationshålen på ovan och undersidan är övertäckta. När den har svalnat kan förstärkaren användas som vanligt igen. I det fall en eller flera av Channel Status lysdioderna fortsatt lyser rött trots att man kontrollerat enligt ovanstående trycker du igen på Standby-knappen och dra ur nätsladden ur vägguttaget . Låt en kvalificerad reparatör se över apparaten innan du försöker använda den igen.

3 SOFT CLIPPING INDIKATOR · Indikatorn tänds blå om SOFT CLIPPING omkopplaren står i läge ON. · Se även avsnittet nedan om “SOFT CLIPPING” i kapitlet “IDENTIFIERING AV DE OLIKA REGLAGEN – APPARATENS BAKSIDA”.

1 STANDBY KNAPP · Tryck på den här knappen för att sätta på T 977. STANDBY lysdiod ändrar färg från orange till blått. · Trycker man på knappen en gång till stängs apparaten av till standbyläget igen.

ITALIANO SE UPP! För säkra dig om att T 977 inte är inkopplad till elnätet när du gör några anslutningar. Vi rekommenderar också att du stänger av strömmen eller drar ur kontakten till alla tillhörande apparater medan du ansluter eller kopplar ur signal- eller nätkablar.

1 INPUT (INGÅNG) · Alla de sju kanalerna har sin egen ingångskontakt. · Anslut utgången från en förförstärkare till dessa ingångar.

NEDERLANDS För optimal värmeavgivning i ett hemmabiosystem bör kanalerna kopplas in i följande ordning: Kanal 1 = Vänster Fronthögtalare Kanal 2 = Surround Vänster högtalare Kanal 3 = Surround Bakre Vänster högtalare Kanal 4 = Centerhögtalare Kanal 5 = Surround Bakre Höger högtalare Kanal 6 = Surround Höger högtalare Kanal 7 = Höger Fronthögtalare

SVENSKA BRA ATT VETA · Stäng alltid av T 977 och andra apparater i systemet innan du ansluter eller kopplar ur något till INPUT (Ingångs) kontakterna. · Innan du sätter på din T 977 från standby-läge för första gången bör du se till att alla nivåreglagen är satta på minimum (MIN) läget. Detta för att undvika att man börjar med för hög volym.

2 INPUT LEVEL CONTROL (INSIGNALNIVÅ-KONTROLL/ NIVÅREGLAGEN) · T 977 är utrustad med separata nivåreglage för varje kanal. · Innan du sätter på din T 977 från standby-läge för första gången bör du se till att alla nivåreglagen är satta på minimum (MIN) läget.

Nivåmatchning I ett surroundsystem eller en anläggning med mer än ett par högtalare, kan skillnader i nivåer uppstå beroende på att högtalarna har olika känslighet . Om den förförstärkaren som används har justermöjligheter mellan kanalerna skall de ställas i neutralläge (oftast mittläget, rakt upp). Justera INPUT LEVEL CONTROL så att högtalarna som drivs av T 977 har rätt volym jämfört med de andra högtalarna i systemet från din lyssnings position. Utökat reglerområde på volymkontrollen I många system är förstärkningfaktorn i förförstärkaren så hög att man överbelastar högtalarna (och hörseln) redan med volymkontrollen vid klockan 11-12. Detta medför att man bara använder den nedre halvan av volymkontrollen där den oftast har sämst noggrannhet. För att utnyttja volymkontrollen mera effektivt kan man sänka känsligheten på slutsteget så att man behöver vrida på mer med volymkontrollen för full utstyrning. Ett förslag är att justera nivån så att full utstyrning sker först vid “klockan 2-3”. Denna procedur ger extra fördel, den undertrycker förförstärkarens egna brus och störningar som alstras i linjesteget (Nätbrum och brus som inte är beroende på volymkontrollens läge).

5 SOFT CLIPPING · Kopplar in NADs egna Soft Clipping kretsar på alla kanalerna. Soft Clipping begränsar mjukt utsignalen på T 977 för att minimera hörbar distorsion om förstärkare överbelastas eller drivs för hårt. · Vi rekommenderar att man alltid har Soft Clipping aktiverat för att minska risken för distorsion vid höga ljudnivåer. Dock kan den stängas av vid kritisk lyssning och för att bevara optimal dynamik. · En lysdiod på apparatens framsida indikerar att funktionen är inkopplad.

8 NÄTANSLUTNING · T 977 levereras med en lös nätsladd. Innan du ansluter kontakten till elnätet, ansluter du andra änden ordentligt i nätbrunnen på T 977. · Anslut enbart till rätt nättuttag, i.e., 230V 50 Hz (Gäller enbart 230V versionen) eller 120V 60 Hz (Gäller enbart 120V versionen). · Koppla alltid ur nätuttaget ur väggen först, innan du kopplar ur sladden ur T 977.

POWERDRIVE T 977 är utrustad med NADs Power Drive™ förstärkarteknik på alla kanalerna för att bevara en korrekt återgivning för alla högtalare. Denna unika nätdelsteknologi ger reella fördelar som en hög dynamisk effekt som klarar att driva högtalare med låg impedans.

4 JORDTERMINAL · T 977 är utrustad med en jordterminal. Denna är ansluten direkt i apparatens chassi. · Använd denna terminal för att jorda T 977 på ett korrekt sätt. Använd en jordkabel eller motsvarande för att ansluta T 977 till jord via jordterminalen. Efter att du kopplat in den skall du spänna åt terminalen så att kabeln sitter säkert.

VIKTIG INFORMATION Använd inga andra typer eller värden på säkringar. Om dessa instruktioner inte följs kan du orsaka skada på förstärkaren eller omgivande utrustning, man kringgår säkerheten som byggts in i T 977 och sätter garantin ur spel.

Genom att lägga till en andra högspännings del i vår välregulerade, starka, strömförsörjning kan vi skapa en “överväxel” som kan dubbla den kontinuerliga uteffekten under korta krävande partier. PowerDrive ger ökad förstärkarstabilitet och bättre hantering av låga impedanser, vilket resulterar i mindre distortion när man driver riktiga högtalare med riktigt programmaterial.

DEUTSCH NOTERA Tänk på att använda kabel med minst 1,5mm2, vi rekommenderar en högtalarkabel av god kvalitet. Högtalaranslutningarna kan göras med banankontakter (Enbart på 230V versionen), skalad kabel eller med “pins”. Det finns ett hål tvärs igenom axeln för anslutning av skalad kabel eller “pins”. Du skruvar lös terminalens plastmutter stoppa in kabeln med alla trådarna genom hålet och spänner åt så hårt förnuftet medger. För att minimera risken för kortslutning får den skalade kabeldelen eller stiftet inte vara längre än 1,5 cm.

7 SÄKRINGSHÅLLARE · Om du mot förmodan skulle behöva byta en säkring, kopplar du först ur nätkabeln ur vägguttaget. Koppla sedan ur alla anslutningar från förstärkaren. Använd en platt skruvmejsel eller liknande för att öppna säkringshållaren via den markerade öppningen. Med skruvmejseln på plats, trycker du till och vrider motsols för att öppna säkringshållaren. · Ersätt bara säkringen med en av samma typ och specifikationer.

3 Speaker (Högtalare) · Den här förstärkaren är utrustad med speciella högtalarterminaler som klarar mycket höga effekter. Anslut FRONT L, FRONT R, CENTER, SURR R, SURR L, SURR-BL och SURR-BR, kanalerna till motsvarande högtalare. Se till att “+” (röd) terminal och “-” (svart) terminal ansluts till motsvarande “+” och “-” terminalerna på högtalarna. Var extra noga med att inga trådar hänger löst eller löper mellan de båda terminalerna. · Använd alltid högtalarkabel med en grovlek på minst 1,5 mm2 eller tjockare till din T 977. De kraftiga högtalarterminalerna som tål höga strömstyrkor kan användas som skruvterminaler eller för kablar med antingen spadar eller pinn-kontakter eller kablar med skalade ändar. · Apparaten är konstruerad att fungera optimalt med högtalare som har en impedans inom T 977 rekommendationer. Kontrollera att högtalarna anges ha en impedans på minst 4 ohm per högtalare.

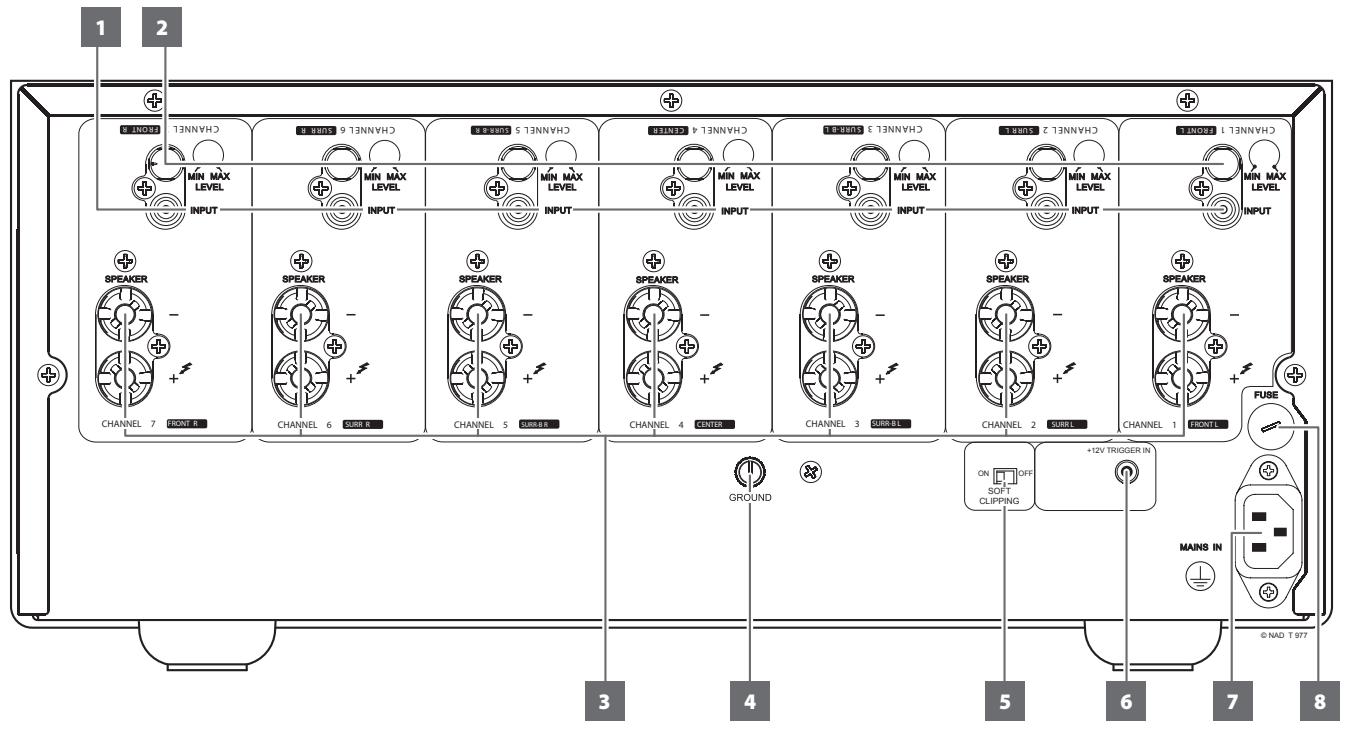

ENGLISH APPARATENS BAKSIDA SVENSKA

6 +12V TRIGGER IN · +12V trigger ingången gör att av- och påslag T 977 kan styras från andra komponenter som t.ex. en förförstärkare eller en AV-processor. Den enheten som skall styra förstärkaren måste vara utrustad med en +12V trigger utgång för att kunna utnyttja denna funktion.

VARNING Om hankontakten på en monokabel (med eller utan +12V DC) är ansluten till T 977s +12V TRIGGER IN, kommer Standby-knappen på framsidan att vara urkopplad. Koppla ur denna kabel från T 977 om du vill använda Standby-knappen på apparatens framsida för att sätta på den.

REFERENS FELSÖKNING ENGLISH TILLSTÅND TROLIG ORSAK MÖJLIGA LÖSNINGAR

• Nätkabeln kopplas ur vägguttaget eller från T 977s närkontakt.

• Anslut nätsladden till nätkontakten och koppla sedan in det i vägguttaget.

• T 977 i standby-läge.

• Tryck på STANDBY-knappen för att sätta på T 977 från standby-läge.

T 977 alltid i standby läge; kan inte sättas på i läge ON med STANDBY knappen på framsidan.

• En mono plug är inkopplad till +12V TRIGGER IN kontakten på baksidan.

• Koppla ur kontakten.

• Ingen insignal vid INPUT kontakterna.

• Kontrollera att en aktiv insignal finns vid ingångskontakterna.

• INPUT LEVEL CONTROL är ställda på den lägsta inställningen.

• Vrid upp INPUT LEVEL CONTROL till rätt nivå.

• Högtalarna inte korrekt anslutna eller trasiga.

• Kontrollera anslutningarna till högtalarna.

• En signalkabel är urkopplad eller skadad.

• Kontrollera kablar och kontakter.

• Skyddskretsen är aktiverad.

• Kontrollera alla anslutningar och att inga kablar eller kontakter är skadade.

FRANÇAIS ESPAÑOL Inget ljud i ena kanalen.

ITALIANO En eller flera Channel Status lysdioder fortsätter att lysa rött.

• Se till att förstärkaren får tillräckligt med ventilation och att ventilationshålen på ovan och undersidan är övertäckta.

DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

Effekt vid klippning

> 300 (ref. 8 Ohm, 50 Hz och 1 kHz)

1,1 V (ref. angiven effekt)

Spänningsförstärkning

29 dB Signal/brusförhållande, A-vägt

ESPAÑOL Kontinuerlig uteffekt vid 8 Ohm och 4 Ohm

FRANÇAIS ALLMÄNNA SPECIFIKATIONER

> 125 dB (ref. 140W) Frekvensgång

± 0,2 dB (ref. 20 Hz - 20 kHz) -3 dB vid 3 Hz och 100 kHz

Tid för att gå i Standby-läge utan insignal

800 W (120V 60Hz, 230V 50Hz)

Effektförbrukning i Standby

< 0,5 W Tomgångseffekt

< 300 W ITALIANO EFFEKTFÖRBRUKNING MÅTT OCH VIKT 435 x 194 x 476 mm (Brutto)*

* - Brutto dimensioner inkluderar fötter, utstickande knappar och högtalarterminaler i utskruvat läge.

SVENSKA Specifikationerna kan ändras utan föregående meddelande. För uppdaterad dokumentation och ändrade funktioner hänvisar vi till www.NADelectronics.com där du hittar den senaste informationen om din T 977.
