BRUKSANVISNING T973 NAD

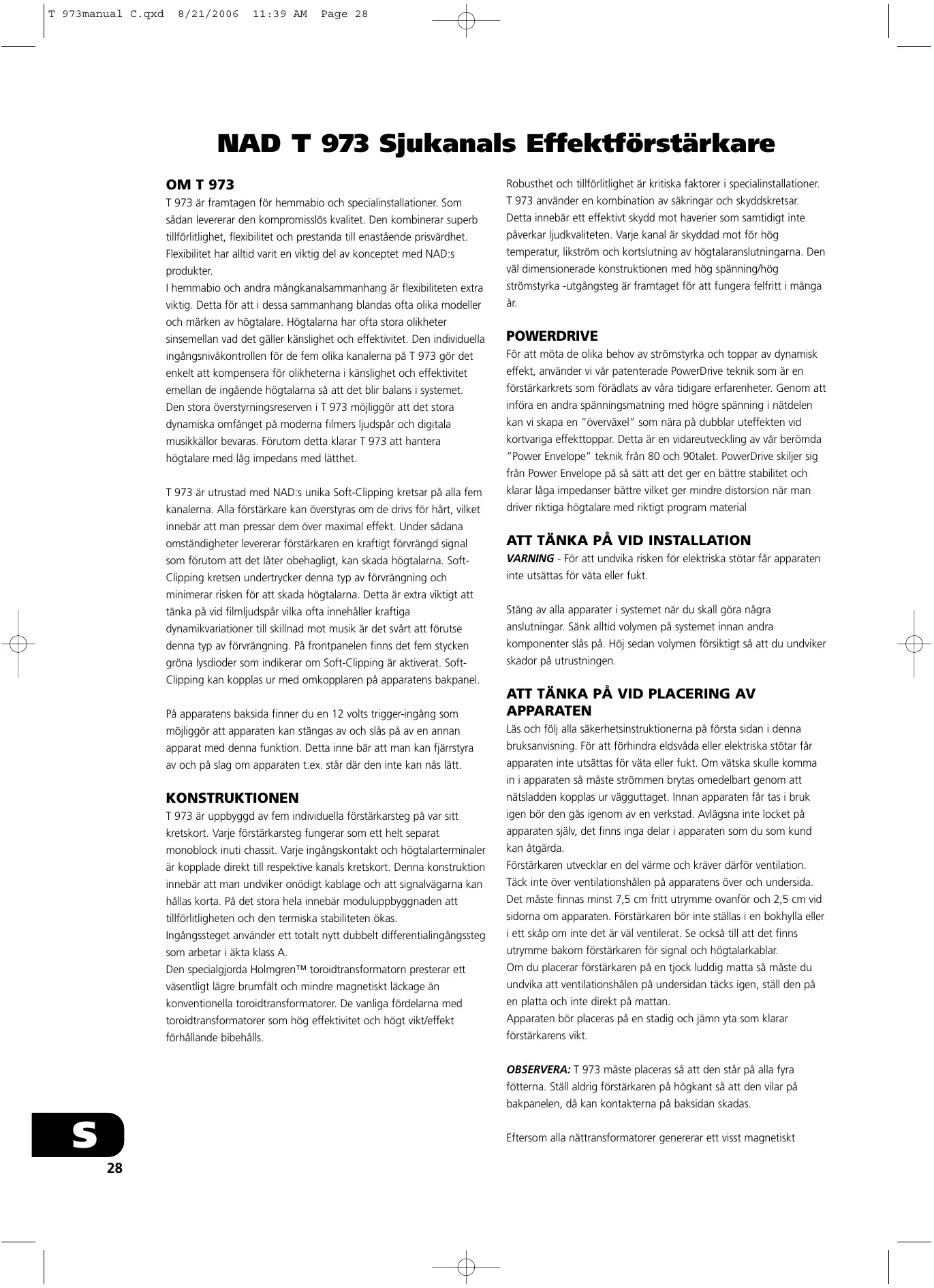

T 973manual C.qxd 8/21/2006 11:39 AM Page 28 NAD T 973 Sjukanals Effektförstärkare OM T 973 T 973 är framtagen för hemmabio och specialinstallationer. Som sådan levererar den kompromisslös kvalitet. Den kombinerar superb tillförlitlighet, flexibilitet och prestanda till enastående prisvärdhet. Flexibilitet har alltid varit en viktig del av konceptet med NAD:s produkter. I hemmabio och andra mångkanalsammanhang är flexibiliteten extra viktig. Detta för att i dessa sammanhang blandas ofta olika modeller och märken av högtalare. Högtalarna har ofta stora olikheter sinsemellan vad det gäller känslighet och effektivitet. Den individuella ingångsnivåkontrollen för de fem olika kanalerna på T 973 gör det enkelt att kompensera för olikheterna i känslighet och effektivitet emellan de ingående högtalarna så att det blir balans i systemet. Den stora överstyrningsreserven i T 973 möjliggör att det stora dynamiska omfånget på moderna filmers ljudspår och digitala musikkällor bevaras. Förutom detta klarar T 973 att hantera högtalare med låg impedans med lätthet. T 973 är utrustad med NAD:s unika Soft-Clipping kretsar på alla fem kanalerna. Alla förstärkare kan överstyras om de drivs för hårt, vilket innebär att man pressar dem över maximal effekt. Under sådana omständigheter levererar förstärkaren en kraftigt förvrängd signal som förutom att det låter obehagligt, kan skada högtalarna. SoftClipping kretsen undertrycker denna typ av förvrängning och minimerar risken för att skada högtalarna. Detta är extra viktigt att tänka på vid filmljudspår vilka ofta innehåller kraftiga dynamikvariationer till skillnad mot musik är det svårt att förutse denna typ av förvrängning. På frontpanelen finns det fem stycken gröna lysdioder som indikerar om Soft-Clipping är aktiverat. SoftClipping kan kopplas ur med omkopplaren på apparatens bakpanel. På apparatens baksida finner du en 12 volts trigger-ingång som möjliggör att apparaten kan stängas av och slås på av en annan apparat med denna funktion. Detta inne bär att man kan fjärrstyra av och på slag om apparaten t.ex. står där den inte kan nås lätt. KONSTRUKTIONEN T 973 är uppbyggd av fem individuella förstärkarsteg på var sitt kretskort. Varje förstärkarsteg fungerar som ett helt separat monoblock inuti chassit. Varje ingångskontakt och högtalarterminaler är kopplade direkt till respektive kanals kretskort. Denna konstruktion innebär att man undviker onödigt kablage och att signalvägarna kan hållas korta. På det stora hela innebär moduluppbyggnaden att tillförlitligheten och den termiska stabiliteten ökas. Ingångssteget använder ett totalt nytt dubbelt differentialingångssteg som arbetar i äkta klass A. Den specialgjorda Holmgren™ toroidtransformatorn presterar ett väsentligt lägre brumfält och mindre magnetiskt läckage än konventionella toroidtransformatorer. De vanliga fördelarna med toroidtransformatorer som hög effektivitet och högt vikt/effekt förhållande bibehålls. Robusthet och tillförlitlighet är kritiska faktorer i specialinstallationer. T 973 använder en kombination av säkringar och skyddskretsar. Detta innebär ett effektivt skydd mot haverier som samtidigt inte påverkar ljudkvaliteten. Varje kanal är skyddad mot för hög temperatur, likström och kortslutning av högtalaranslutningarna. Den väl dimensionerade konstruktionen med hög spänning/hög strömstyrka -utgångsteg är framtaget för att fungera felfritt i många år. POWERDRIVE För att möta de olika behov av strömstyrka och toppar av dynamisk effekt, använder vi vår patenterade PowerDrive teknik som är en förstärkarkrets som förädlats av våra tidigare erfarenheter. Genom att införa en andra spänningsmatning med högre spänning i nätdelen kan vi skapa en ”överväxel” som nära på dubblar uteffekten vid kortvariga effekttoppar. Detta är en vidareutveckling av vår berömda ”Power Envelope” teknik från 80 och 90talet. PowerDrive skiljer sig från Power Envelope på så sätt att det ger en bättre stabilitet och klarar låga impedanser bättre vilket ger mindre distorsion när man driver riktiga högtalare med riktigt program material

ATT TÄNKA PÅ VID INSTALLATION

VARNING - För att undvika risken för elektriska stötar får apparaten inte utsättas för väta eller fukt. Stäng av alla apparater i systemet när du skall göra några anslutningar. Sänk alltid volymen på systemet innan andra komponenter slås på. Höj sedan volymen försiktigt så att du undviker skador på utrustningen. ATT TÄNKA PÅ VID PLACERING AV APPARATEN Läs och följ alla säkerhetsinstruktionerna på första sidan i denna bruksanvisning. För att förhindra eldsvåda eller elektriska stötar får apparaten inte utsättas för väta eller fukt. Om vätska skulle komma in i apparaten så måste strömmen brytas omedelbart genom att nätsladden kopplas ur vägguttaget. Innan apparaten får tas i bruk igen bör den gås igenom av en verkstad. Avlägsna inte locket på apparaten själv, det finns inga delar i apparaten som du som kund kan åtgärda. Förstärkaren utvecklar en del värme och kräver därför ventilation. Täck inte över ventilationshålen på apparatens över och undersida. Det måste finnas minst 7,5 cm fritt utrymme ovanför och 2,5 cm vid sidorna om apparaten. Förstärkaren bör inte ställas i en bokhylla eller i ett skåp om inte det är väl ventilerat. Se också till att det finns utrymme bakom förstärkaren för signal och högtalarkablar. Om du placerar förstärkaren på en tjock luddig matta så måste du undvika att ventilationshålen på undersidan täcks igen, ställ den på en platta och inte direkt på mattan. Apparaten bör placeras på en stadig och jämn yta som klarar förstärkarens vikt. OBSERVERA: T 973 måste placeras så att den står på alla fyra fötterna. Ställ aldrig förstärkaren på högkant så att den vilar på bakpanelen, då kan kontakterna på baksidan skadas.

Eftersom alla nättransformatorer genererar ett visst magnetiskt

T 973manual C.qxd 8/21/2006 11:39 AM Page 29 brumfält, bör analoga skivspelare (speciellt de med Moving Coil pickup) inte placeras för nära förstärkaren. Magnetiska lagrings media som t.ex. ljudkassetter, videoband och disketter skall inte förvaras nära förstärkaren.

ANSLUTNINGAR PÅ APPARATENS BAKSIDA

(2) Spadkontakter. Skruva ur hylsan och stick in den u-formade spadkontakten bakom muttern och skruva åt så att den sitter ordentligt fast. (3) Banankontakter. Sätt på banankontakter på kabeln och anslut den till terminalerna. Terminalerna har ett inbördes avstånd på 19mm så att man kan använda dubbelbanankontakter. (Denna variant medges inte på apparater som säljs i 230 voltsversion.)

Sätt i sladdens nätkontakt i ett ledigt, fungerande vägguttag, gärna ett jordat uttag. Undvik att koppla nätsladden via Timers, klockströmbrytare eller nätuttag bak på förförstärkare, då de ej klarar de höga strömmar som T 973 fordrar. OBSERVERA - Högtalare måste arbeta i fas med varandra för att kunna återge stereoperspektiv och låga frekvenser korrekt. Var noggrann med att ansluta högtalarkablarna med korrekt fas, det vill säga att den röda (positiva) terminalen skall anslutas till högtalarens röda (positiva) terminal och de svarta terminalerna på samma sätt.

Alla de fem kanalerna har sin egen ingångskontakt. Innan du gör några anslutningar skall strömmen slås av på den utrustningen som skall anslutas. Anslut signalkablar från förförstärkaren, surrounddekodern eller någon annan signalkälla till dessa ingångar. För optimal värmeavgivning rekommenderar vi att de olika kanalerna kopplas i följande ordning: Ingång 1 : Höger Fronthögtalare Ingång 2 : Höger Surroundhögtalare Ingång 3 : Centerhögtalare Ingång 4 : Vänster Surroundhögtalare Ingång 5 : Vänster Fronthögtalare Ingång 6 : Vänster Ingång 7 : Vänster

3. INGÅNGARNAS NIVÅREGLAGE

Förstärkaren är utrustad med separata nivåreglage för varje kanal. Innan du sätter på förstärkaren för första gången skall du se till att nivåreglagen står sina normala lägen, vridna max medsols. Detta är den inställning som överensstämmer med THX Ultra™ standarden.

5. OMKOPPLARE FÖR AUTOMATISKT AV

Med denna omkopplare i läge ON kan man fjärrstyra av och påslag från en annan apparat som har denna funktion. OBSERVERA: Med omkopplaren i läge ON och ingången ansluten kommer apparaten kopplas till Stand-By läge om den slås på med huvudströmbrytaren. Se till att omkopplaren står i OFF läge eller att ingången inte är ansluten för normal drift.

6. 12 V INGÅNG FÖR AUTOMATISKT AV OCH

PÅSLAG För att kunna styra av (stand-by) och påslag skall utgången på någon källutrustning med denna funktion anslutas till denna likspänningsingång. Mittpinnen är den positiva polen och den yttre höljet är jordförbindelsen. VÄRT ATT VETA: Ingången fungerar i ett spänningsintervall om sex till femton volt likspänning. Den typiska strömförbrukningen är mindre än 10mA. Kontrollera specifikationen på källkomponenten så att den överensstämmer med angivna värden annars kan det skada apparaten. Under vissa förhållanden kan andra inställningar vara användbara:

• Nivåmatchning - I system med högtalare som har olika känslighet kan det vara nödvändigt att justera kanalernas nivå individuellt för att få korrekt balans mellan kanalerna i systemet.
• Utökat omfång på volymkontrollen - I många stereosystem har förförstärkaren en ganska hög utsignal, vilket innebär att man styr ut effektförstärkaren med ganska små pådrag med volymkontrollen. För att utnyttja volymkontrollen mera effektivt kan man sänka känsligheten på slutsteget så att man behöver vrida på mer med volymkontrollen för full utstyrning. Ett förslag är att justera nivån så att full utstyrning sker först vid “klockan 2-3”. Denna procedur ger extra fördel, den undertrycker förförstärkarens egna brus och störningar som alstras i linjesteget. (Nätbrum och brus som inte är beroende på volymkontrollens läge.)

När en förstärkare drivs över sin specificerade effekt kommer den att “klippa” och förvränga signalen. Sådan förvrängning, klippning, låter inte bara illa utan den är också skadlig för högtalarna. NADs Soft Clipping krets begränsar mjukt signalens vågform vid klippning för att minimera den hörbara förvrängningen och minska risken för att förstöra högtalarna. Vi rekommenderar att ha Soft Clipping i läge PÅ (ON) i de fall när förstärkaren kan tänkas drivas så hårt att man tangerar förstärkarens förmåga. En lysdiod på apparatens framsida visar att funktionen är aktiverad.

Det sitter en säkringshållare strax under nätkabeln. I det fall en säkring skulle

4. HÖGTALARKONTAKTER

behöva bytas kopplar du ur nätkabeln från vägguttaget. Om du vill ta det Den här förstärkaren är utrustad med speciella högtalarterminaler som klarar mycket höga effekter. Anslut högtalarna med kraftig “riktig” högtalarkabel. Anslutningarna kan göras på tre sätt (Se figur 1*). (1) Skalade kablar. Sära på kablarna och skala av ungefär en centimeter isolering på varje kabel och tvinna ihop änden på varje kabel för sig. Skruva ur hylsan på högtalarterminalen och tryck in den skalade änden på kabeln i öppningen och spänn åt hylsan så hårt som förnuftet medger. Kontrollera så att inga lösa koppartrådar hänger löst utanför kontakten och kan orsaka kortslutning. säkra före det osäkra bör du även koppla ur alla anslutningar ur förstärkaren.

NAD T 973 är utrustad med en jordterminal. Denna är ansluten direkt i apparatens chassi. Om du har problem med att T 973 brummar eller utsätts för störningar från radiosändare kan du ansluta denna terminal med en “äkta” jordpunkt som t.ex. ett vattenledningsrör (att ansluta till gasledning innebär livsfara) eller ett järnspett som körs ner en meter i jorden.

Tryck på denna knapp när du sätter på eller stänger av förstärkaren. En Lysdiod vid strömbrytaren och skyddslägesindikatorn tänds för att visa att förstärkare är påslagen. Efter ett par sekunder slocknar skyddslägesindikatorn och förstärkaren är redo att användas. T 973 kan också sättas på och stängas av (till Stand By) och vice versa med 12 volt ingången på baksidan. För att detta skall fungera måste huvudströmbrytaren vara tillslagen. Genom att man kopplar till en signalkälla (förförstärkare, dekoder eller liknande) med utgång för fjärrstyrt påoch avslag kan man fjärrstyra det på T 973. Omkopplaren på baksidan skall vara i läge “ON” och en kabel skall vara ansluten för att det skall fungera.

2. SKYDDSLÄGESINDIKATOR / STAND BY

INDIKATOR En lysdiod tänds varje gång när apparaten slås på. Efter ett par sekunder släcks den och förstärkaren är klar för användning. Med 12V Triggeringången aktiverad (Med omkopplaren på baksidan i läge “ON”) kommer denna lysdiod att lysa för att visa att förstärkaren är i Stand-By läge Denna lysdiod tänds också om en eller flera av de olika förstärkarstegens skyddskretsar aktiveras. De övriga förstärkarstegen spelar då fortfarande. När förstärkaren stängs av med huvudströmbrytaren tänds lysdioden och slocknar sedan efter ett par sekunder. Om lysdioden lyser under användning, skall du slå av apparaten. Kontrollera alla anslutningar och att inga kablar eller kontakter är skadade. Orsaken kan också vara att förstärkaren är överhettad. Se till att förstärkaren får tillräckligt med ventilation och att ventilationshålen på ovan och undersidan är övertäckta. När den har svalnat kan förstärkaren användas som vanligt igen. Om förstärkaren skulle gå i skyddsläge trots ovanstående kontroller bör du ta in den till din handlare för översyn. Inuti förstärkaren sitter fem lysdioder, en för varje kanal, som kan ses genom ventilationshålen i locket. Under normal drift lyser alla grönt. I Stand-By läge lyser de rött. När någon kanal går över i skyddsläge, går motsvarande lysdiod över i att lysa rött. Stäng av förstärkaren omedelbart och kontrollera anslutningarna och orsaken till felet eller överhettningen.

2. SOFT CLIPPING INDIKATOR

När Soft Clipping funktionen är aktiverad lyser denna lysdiod på frontpanelen.

Nätsladden ej inkopplad eller apparaten ej påslagen

Kontrollera nätsladden och att apparaten är påslagen

Högtalarna är inte rätt anslutna eller skadade Signalkablarna urkopplade eller skadade

Kontrollera anslutningarna och högtalarna Kontrollera signalkablarna och anslutningarna

Inget surroundläge valt Mono ljudkälla Högtalarna inte korrekt anslutna Surroundljudnivån för låg

Välj Pro Logic eller Hall Testa systemet med Dolby eller Stereo Kontrollera anslutningarna på högtalarna Höj volymen på bakkanalerna

Högtalarna inte korrekt anslutna Centerljudnivån för låg

Kontrollera anslutningarna på högtalarna Höj volymen på Center kanalen

En högtalare är ansluten ur fas.

• Koppla om anslutningarna på den misstänkta förstärkarkanalen.

Låt förstärkaren svalna. Minska förstärkarens las.t Högtalarna måste ha en impedans på mer än 4 Ohm nominellt.
