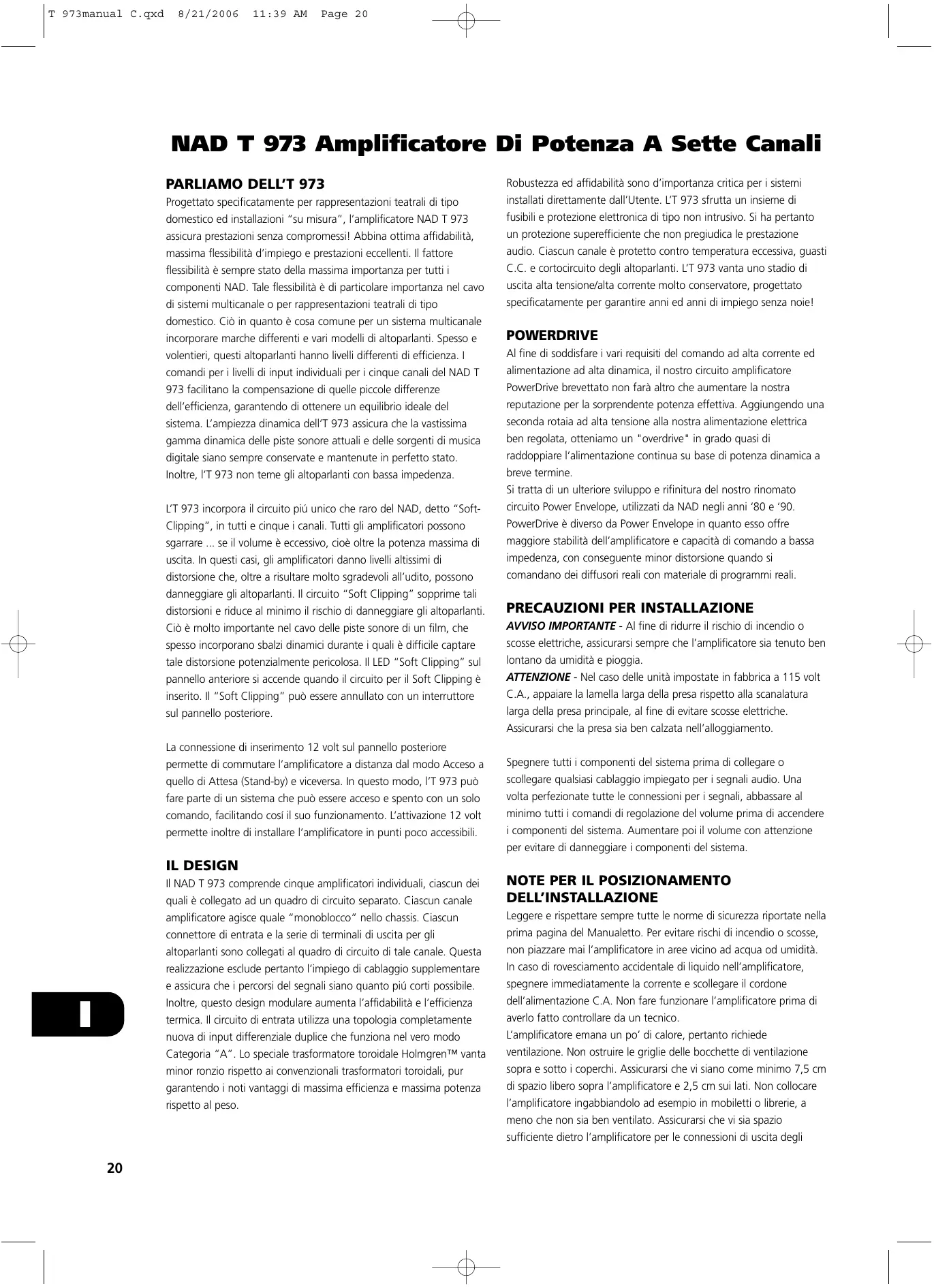

Notice NAD T973 - page 20
Assistente manuale
Powered by ChatGPT
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : NAD

Modello : T973

Categoria : Amplificatore audio

Scarica le istruzioni per il tuo Amplificatore audio in formato PDF gratuitamente! Trova il tuo manuale T973 - NAD e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. T973 del marchio NAD.

MANUALE UTENTE T973 NAD

Manuale delle Istruzioni

Progettato specificatamente per rappresentazioni teatrali di tipo domestico ed installazioni “su misura”, l’amplificatore NAD T 973 assicura prestazioni senza compromessi! Abbina ottima affidabilità, massima flessibilità d’impiego e prestazioni eccellenti. Il fattore flessibilità è sempre stato della massima importanza per tutti i componenti NAD. Tale flessibilità è di particolare importanza nel cavo di sistemi multicanale o per rappresentazioni teatrali di tipo domestico. Ciò in quanto è cosa comune per un sistema multicanale incorporare marche differenti e vari modelli di altoparlanti. Spesso e volentieri, questi altoparlanti hanno livelli differenti di efficienza. I comandi per i livelli di input individuali per i cinque canali del NAD T 973 facilitano la compensazione di quelle piccole differenze dell’efficienza, garantendo di ottenere un equilibrio ideale del sistema. L’ampiezza dinamica dell’T 973 assicura che la vastissima gamma dinamica delle piste sonore attuali e delle sorgenti di musica digitale siano sempre conservate e mantenute in perfetto stato. Inoltre, l’T 973 non teme gli altoparlanti con bassa impedenza. L’T 973 incorpora il circuito piú unico che raro del NAD, detto “SoftClipping”, in tutti e cinque i canali. Tutti gli amplificatori possono sgarrare ... se il volume è eccessivo, cioè oltre la potenza massima di uscita. In questi casi, gli amplificatori danno livelli altissimi di distorsione che, oltre a risultare molto sgradevoli all’udito, possono danneggiare gli altoparlanti. Il circuito “Soft Clipping” sopprime tali distorsioni e riduce al minimo il rischio di danneggiare gli altoparlanti. Ciò è molto importante nel cavo delle piste sonore di un film, che spesso incorporano sbalzi dinamici durante i quali è difficile captare tale distorsione potenzialmente pericolosa. Il LED “Soft Clipping” sul pannello anteriore si accende quando il circuito per il Soft Clipping è inserito. Il “Soft Clipping” può essere annullato con un interruttore sul pannello posteriore. La connessione di inserimento 12 volt sul pannello posteriore permette di commutare l’amplificatore a distanza dal modo Acceso a quello di Attesa (Stand-by) e viceversa. In questo modo, l’T 973 può fare parte di un sistema che può essere acceso e spento con un solo comando, facilitando cosí il suo funzionamento. L’attivazione 12 volt permette inoltre di installare l’amplificatore in punti poco accessibili. Robustezza ed affidabilità sono d’importanza critica per i sistemi installati direttamente dall’Utente. L’T 973 sfrutta un insieme di fusibili e protezione elettronica di tipo non intrusivo. Si ha pertanto un protezione superefficiente che non pregiudica le prestazione audio. Ciascun canale è protetto contro temperatura eccessiva, guasti C.C. e cortocircuito degli altoparlanti. L’T 973 vanta uno stadio di uscita alta tensione/alta corrente molto conservatore, progettato specificatamente per garantire anni ed anni di impiego senza noie! POWERDRIVE Al fine di soddisfare i vari requisiti del comando ad alta corrente ed alimentazione ad alta dinamica, il nostro circuito amplificatore PowerDrive brevettato non farà altro che aumentare la nostra reputazione per la sorprendente potenza effettiva. Aggiungendo una seconda rotaia ad alta tensione alla nostra alimentazione elettrica ben regolata, otteniamo un "overdrive" in grado quasi di raddoppiare l’alimentazione continua su base di potenza dinamica a breve termine. Si tratta di un ulteriore sviluppo e rifinitura del nostro rinomato circuito Power Envelope, utilizzati da NAD negli anni ‘80 e ‘90. PowerDrive è diverso da Power Envelope in quanto esso offre maggiore stabilità dell’amplificatore e capacità di comando a bassa impedenza, con conseguente minor distorsione quando si comandano dei diffusori reali con materiale di programmi reali.

PRECAUZIONI PER INSTALLAZIONE

AVVISO IMPORTANTE - Al fine di ridurre il rischio di incendio o scosse elettriche, assicurarsi sempre che l’amplificatore sia tenuto ben lontano da umidità e pioggia. ATTENZIONE - Nel caso delle unità impostate in fabbrica a 115 volt C.A., appaiare la lamella larga della presa rispetto alla scanalatura larga della presa principale, al fine di evitare scosse elettriche. Assicurarsi che la presa sia ben calzata nell’alloggiamento. Spegnere tutti i componenti del sistema prima di collegare o scollegare qualsiasi cablaggio impiegato per i segnali audio. Una volta perfezionate tutte le connessioni per i segnali, abbassare al minimo tutti i comandi di regolazione del volume prima di accendere i componenti del sistema. Aumentare poi il volume con attenzione per evitare di danneggiare i componenti del sistema. IL DESIGN Il NAD T 973 comprende cinque amplificatori individuali, ciascun dei quali è collegato ad un quadro di circuito separato. Ciascun canale amplificatore agisce quale “monoblocco” nello chassis. Ciascun connettore di entrata e la serie di terminali di uscita per gli altoparlanti sono collegati al quadro di circuito di tale canale. Questa realizzazione esclude pertanto l’impiego di cablaggio supplementare e assicura che i percorsi del segnali siano quanto piú corti possibile. Inoltre, questo design modulare aumenta l’affidabilità e l’efficienza termica. Il circuito di entrata utilizza una topologia completamente nuova di input differenziale duplice che funziona nel vero modo Categoria “A”. Lo speciale trasformatore toroidale Holmgren™ vanta minor ronzio rispetto ai convenzionali trasformatori toroidali, pur garantendo i noti vantaggi di massima efficienza e massima potenza rispetto al peso.

DELL’INSTALLAZIONE Leggere e rispettare sempre tutte le norme di sicurezza riportate nella prima pagina del Manualetto. Per evitare rischi di incendio o scosse, non piazzare mai l’amplificatore in aree vicino ad acqua od umidità. In caso di rovesciamento accidentale di liquido nell’amplificatore, spegnere immediatamente la corrente e scollegare il cordone dell’alimentazione C.A. Non fare funzionare l’amplificatore prima di averlo fatto controllare da un tecnico. L’amplificatore emana un po’ di calore, pertanto richiede ventilazione. Non ostruire le griglie delle bocchette di ventilazione sopra e sotto i coperchi. Assicurarsi che vi siano come minimo 7,5 cm di spazio libero sopra l’amplificatore e 2,5 cm sui lati. Non collocare l’amplificatore ingabbiandolo ad esempio in mobiletti o librerie, a meno che non sia ben ventilato. Assicurarsi che vi sia spazio sufficiente dietro l’amplificatore per le connessioni di uscita degli T 973manual C.qxd 8/21/2006 11:39 AM Page 21 altoparlanti e l’entrata del segnale. Se si desidera collocare l’amplificatore su pavimento tappetato, piazzare allora un’assicella sotto l’amplificatore in modo da impedire che questo “affondi” nel tappeto bloccando le bocchette di ventilazione in basso. Non collocare l’amplificatore alla luce diretta del sole per parecchio tempo. L’unità può essere installata su qualsiasi superficie fissa e solida. NOTA: Il peso dell’amplificatore deve poggiare sempre sui piedini. Non poggiare mai l’amplificatore sul pannello posteriore tenendo quello anteriore rivolto in su. Cosí facendo, infatti, si rischia di danneggiare i connettori di entrata/uscita. Il trasformatore dell’T 973 eroga un campo di ronzio magnetico di media intensità. Non collocare piastre accanto all’amplificatore (specie quelle con cartuccia pick-up di tipo a bobina mobile). I media magnetici, ad esempio nastri audio o video e i dischetti per il computer, vanno sempre tenuti ben discosti dall’amplificatore.

Collegare il cavo di alimentazione alla presa a muro con tensione C.A. come indicatore sul pannello posteriore dell’unità. Non collegare l’amplificatore in un’uscita spuria del preamplificatore. L’amplificatore richiede piú potenza di quella ottenibile da queste uscite.

Ciascuno dei cinque amplificatori indipendenti dell’T 973 ha il suo connettore di input del segnale. Prima di perfezionare le connessioni all’amplificatore, assicurarsi che la tensione “POWER” sia spenta (“OFF”). Collegare i cavi di segnale dal preamplificatore, decodificatore Surround Sound o altra fonte di segnale a questi input. Per una dissipazione quanto piú perfetta del calore in un sistema AV Surround raccomandiamo di predisporre i canali audio agli input come indicato qui sotto: Input 1 = Altoparlante principale destro Input 2 = Altoparlante Surround destro Input 3 = Altoparlante centrale Input 4 = Altoparlante Surround sinistro Input 5 = Altoparlante principale sinistro Input 6 = Altoparlante Surround Input 7 = Altoparlante Surround

3. COMANDI LIVELLO DI INPUT

L’amplificatore è dotato di comandi separati per il livello di input per ciascun canale. Prima di accendere l’T 973 per la prima volta, assicurarsi che tutti i comandi di livello sia nella posizione normale completamente in senso orario. Quando i livelli degli input sono impostati alla posizione massima, il guadagno è esattamente conforme agli standard THX Ultra™. In alcuni casi possono risultare utili altre impostazioni per:

  • Appaiamento livello - Nel caso di sistemi che hanno altoparlanti con prestazioni ed efficienza differenti, può darsi che occorra ridurre le impostazioni di alcuni comandi al fine di assicurare un equilibrio piú perfetto tra un canale e l’altro.
  • Campo esteso controllo del volume - Molti sistemi stereo hanno un tale guadagno di tensione per cui gli altoparlanti (e le orecchie!) sono supercondotti a qualsiasi impostazione di controllo del volume superiore alla posizione “ore 11” oppure “ore 12”. Pertanto si è limitati ad impiegare solo la metà inferiore della gamma di controllo del volume: le relative regolazioni sono quindi poco precise e gli errori di compensazione dei canali tendono ad essere maggiori. Se si riducono tutti i comandi livello di input è possibile allora aumentare il controllo del livello del preamplificatore, sfruttando appieno la sua gamma effettiva. (Suggerimenti: regolare i comandi del livello di input in modo che i livelli di sonorità massima preferiti entrino in funzione quando il comando del volume è a circa “ore 2” oppure “ore 3”). Un altro vantaggio supplementare offerto da questa procedura è la soppressione di qualsiasi rumore prodotto dal circuito ad alto livello del preamplificatore (ad esempio eventuale ronzio o sibili residui che non scompaiono quando il volume viene attenuato).

4. CONNESSIONI DEGLI ALTOPARLANTI

Questo amplificatore è dotato di terminali degli altoparlanti del tipo a morsetto per alta corrente. Collegare gli altoparlanti con cavo filo intrecciato heavy duty (16 o piú spesso). Le connessioni possono essere perfezionate in tre modi. [Vedere la Fig. 1.]

  • Spelare un centimetro di guaina isolante dai cavi degli altoparlanti. Attorcigliare i trefoli sottili di ciascun conduttore. Svitare la manopola, inserire il cavo spelato nell’apertura alla base del morsetto e serrare la manopola in modo che pizzichi saldamente il cavo. Controllare per assicurarsi che non vi siano trefoli esposti che possono fare contatto contro il telaio o sfiorare i terminali.
  • Capicorda a forcella. Svitare la manopola, infilare il capocorda a forcella ad “U” dietro l’isolatore e serrare la manopola in modo da bloccare saldamente il capocorda.
  • Installare i bananotti sui cavi degli altoparlanti e collegarli su ciascun morsetto. I terminali sono separati da una luce di 19 mm, pertanto accettano spine a banana doppia (si tratta di una opzione non disponibili sulle unità impostate in fabbrica su tensione 230 volt). NOTA: Gli altoparlanti devono funzionare in fase reciprocamente in modo da dare un’immagine stereo perfetta e per rafforzare gli output individuali a bassa frequenza, invece che annullarli reciprocamente. Quando si procede all’allaccio degli altoparlanti, assicurarsi sempre che il terminale rosso (positivo) sul ricevitore sia collegato al corrispettivo terminale rosso (positivo) dell’amplificatore.

5. AUTO TRIGGER ON/OFF

Con l’interruttore Auto Trigger impostato su Acceso per abilitare l’attivazione 12 volt. Collegando l’attivatore 12 volt, l’T 973 può essere telecomandato su Acceso e Stand-by e viceversa. Nella posizione di riposo “Off”, l’input di attivazione 12 volt non è attivo. NOTA: Quando l’interruttore per l’attivazione automatica è su “ON” e l’input di attivazione 12 volt è collegato, l’T 973 passa da Spento a Stand-by quando l’interruttore di alimentazione sul pannello anteriore viene premuto. er il funzionamento normale, assicurarsi che l’interruttore sia su “OFF” o che la spina di input per l’attivazione 12 volt non sia collegata.

Per la commutazione esterna Accensione/Stand-by, collegare l’output di attivazione 12 volt del componente sorgente a questo jack di

T 973manual C.qxd 8/21/2006 11:39 AM Page 22 input C.C. Il piedino centrale è la connessione in tensione oppure +; il manicotto esterno del jack di entrata è l’attivazione 12 volt - o connessione verso massa.

COMANDI DEL QUADRO ANTERIORE

NOTARE: L’attivazione 12 volt dell’T 973 funziona entro un livello di tensione C.C. 6-15 volt e preleva di solito meno di 10 mA di corrente. Controllare le specifiche della sorgente di attivazione 12 volt per assicurarsi che sia compatibile con l’input di attivazione 12 volt dell’T 973. Non superare la tensione raccomandata, poiché si può danneggiare l’T 973. Premere questo pulsante per accendere/spegnere l’amplificatore. Il LED Power immediatamente sopra il pulsante di alimentazione e il LED Protezione si accendono. Trascorsi alcuni secondi, il LED di Protezione si spegne; ciò indica che l’amplificatore è pronto per l’uso.

Quando un amplificatore viene azionato oltre l’output massimo prescritto si ha allora una forte limitazione del segnale oppure distorsione del segnale. Tale forte distorsione non solo dà un suono sgradevole, ma può anche danneggiare gli altoparlanti. Lo speciale circuito di distorsione/limitazione NAD “Soft Clipping” delimita la forma d’onda dell’output e riduce al minimo il rischio di danneggiare gli altoparlanti quando l’amplificatore è “tirato al massimo”. Raccomandiamo che l’interruttore del “Soft Clipping” sul pannello posteriore dell’T 973 venga lasciato in posizione attiva “ON” quando il sistema è utilizzato a livelli che possono superare la capacità operativa dell’amplificatore. Il LED sul pannello anteriore indica se è stato inserito il Soft Clipping.

Vicino o a fianco del cavo di linea C.A. si trova un supporto fusibili. Nell’improbabile evento che occorra sostituire un fusibile, scollegare il cavo di linea dal muro. Poi, togliere tutte le connessioni dall’amplificatore. Sostituire il fusibile esclusivamente con uno dello stesso tipo, dimensione e specifiche.

1. INTERRUTTORE PRINCIPALE “POWER”

(ALIMENTAZIONE) L’T 973 può essere azionato a distanza da Acceso a Stand-by (e viceversa) impiegando l’input di attivazione 12 volt sul pannello posteriore. L’input di attivazione 12 volt funziona se l’T 973 è stato prima acceso agendo sull’interruttore generale che va poi lasciato in detta posizione. Impiegando il componente sorgente dell’attivazione 12 volt, commuitarne l’uscita di attivazione 12 volt accendendola e spegnendola. L’input di attivazione dell’T 973 segue cosí l’output di attivazione 12 volt del componente sorgente. Assicurarsi che l’interruttore di autoattivazione Auto Trigger sul retro del pannello sia su “ON” e che l’input di attivazione 12 volt sia collegato come prescritto.

2. LED DI PROTEZIONE/ATTESA

“PROTECTION/STAND-BY” Il LED di Protezione si accende ogni volta che l’amplificatore viene acceso. Trascorsi alcuni secondi, si spegne; ciò indica che l’amplificatore è pronto per l’uso. Con l’input di attivazione 12 volt attivato (interruttore Auto trigger sul pannello posteriore su “ON”), il LED di Protezione si accende per indicare la condizione di attesa (Stand-by). In questo modo, il LED di alimentazione “Power” è spento. Questo LED si accende anche quando uno o piú dei cinque amplificatori interni passa nel modo di protezione, ma gli altri amplificatore continuano a funzionare pertanto è probabile che si senta un suono. Quando l’amplificatore è spento completamente tramite l’interruttore generale, il LED di Protezione si accende e poi si estingue entro un paio di secondi. NOTA: Se si rileva l’accensione del LED di Protezione durante l’uso, spegnere 9.CONNETTORE MASSA L’T 973 è dotato di un terminale a MASSA sul quadro posteriore. Il terminale è collegato direttamente allo chassis dell’T 973. In caso di ronzio o altri disturbi radio, consigliamo di collegare questo terminale ad una terra reale, quale ad esempio un bastone con rivestimento in rame, piantato profondamente nel terreno. immediatamente l’amplificatore. Controllare che tutti i cavi degli altoparlanti siano collegati come prescritto e che non siano danneggiati (potrebbero causare un cortocircuito). Eccessivo calore all’interno dell’amplificatore può essere un’altra causa di malfunzionamento. Assicurarsi che vi sia sempre una buona ventilazione attorno all’amplificatore e che le persianine di ventilazione (sopra e sotto) non siano mai ostruite. Quando l’amplificatore si è raffreddato funzionerà normalmente. Se il LED di Protezione rimanesse acceso malgrado i controlli succitati, spegnere l’amplificatore e contattare il Concessionario NAD. NOTA: Sbirciando attraverso il coperchio superiore dell’T 973 si possono osservare cinque LED. Durante il funzionamento normale si accendono a luce verde. Nel modo di attesa, tutti i LED sono a luce rossa. Quando uno di questi canali passa nel modo di protezione, il corrispondente LED passa da verde a

rosso. Se ciò ha luogo, spegnere immediatamente l’amplificatore e controllare come detto qui sopra assicurandosi che i collegamenti siano come prescritto e/o che non vi sia eccessivo calore.

3. LUCI “SOFT CLIPPING”

Quando il circuito “Soft Clipping” dell’T 973 è abilitato, il LED sul pannello anteriore si accende.

Cavo alimentazione CA scollegato o alimentazione non accesa

Verificare che il cavo CA sia inserito e l’alimentazione sia accesa

Diffusore non correttamente collegato o danneggiato. Cavo di entrata scollegato o danneggiato

Verificare le connessioni e i diffusori Controllare i cavi e le connessioni

Nessun modo surround selezionato Sorgente suono mono

Diffusori non correttamente collegati Livello del volume surround troppo basso

Selezionare un modo Surround Testare l’impianto con materiale Stereo o Dolby Surround Verificare i diffusori e le connessioni Aumentare il livello del volume surround

Diffusore non correttamente collegato Livello del volume centrale troppo basso

Verificare il diffusore e la connessione Aumentare il livello del volume centrale

Diffusori collegati fuori fase

Verificare le connessioni di tutti i diffusori dell’impianto

L'amplificatore funziona a una temperatura troppo elevata.

Lasciare raffreddare l'amplificatore. Eliminare la condizione di carico eccessivo. I diffusori devono essere superiori a 4 Ohm nominali.
