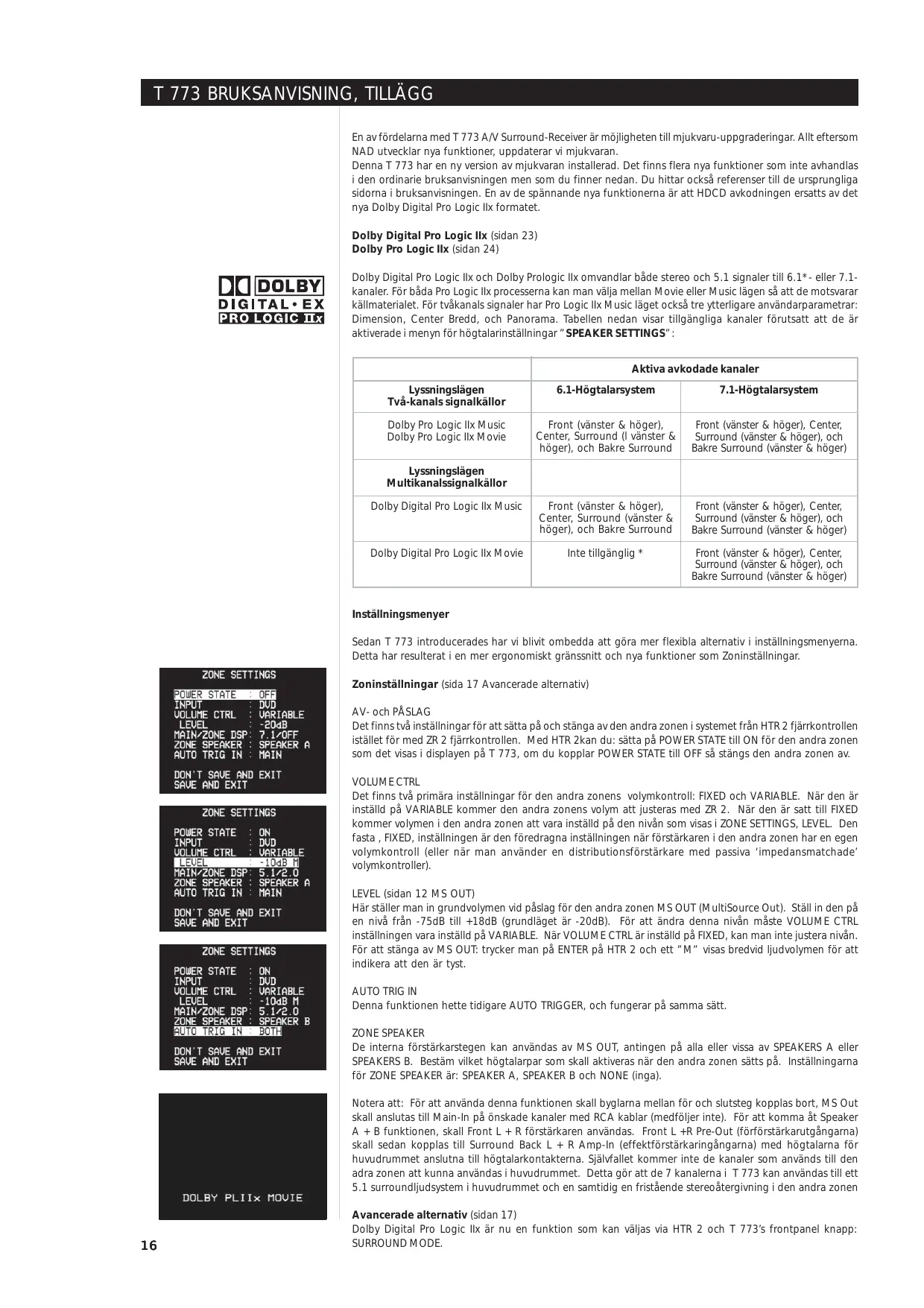

En av fördelarna med T 773 A/V Surround-Receiver är möjligheten till mjukvaru-uppgraderingar. Allt eftersom NAD utvecklar nya funktioner, uppdaterar vi mjukvaran.

Denna T 773 har en ny version av mjukvaran installerad. Det finns flera nya funktioner som inte avhandlas i den ordinarie bruksanvisningen men som du finner nedan. Du hittar också referenser till de ursprungliga sidorna i bruksanvisningen. En av de spännande nya funktionerna är att HDCD avkodningen ersatts av det nya Dolby Digital Pro Logic Ilx formatet.

Dolby Digital Pro Logic IIx (sidan 23)

Dolby Pro Logic IIx (sidan 24)

Dolby Digital Pro Logic Ilx och Dolby Prologic Ilx omvandlar både stereo och 5.1 signaler till 6.1*- eller 7.1- kanaler. För båda Pro Logic Ilx processerna kan man välja mellan Movie eller Music lägen så att de motsvarar källmaterialet. För tvåkanals signaler har Pro Logic Ilx Music läget också tre ytterligare användarparametrar: Dimension, Center Bredd, och Panorama. Tabellen nedan visar tillgängliga kanaler förutsatt att de är aktiverade i menyn för högtalarinställningar "SPEAKER SETTINGS":

	Aktiva avkodade kanaler
LyssningslägenTvå-kanals signalkällor	6.1-Högtalarsystem	7.1-Högtalarsystem
Dolby Pro Logic Ilx MusicDolby Pro Logic Ilx Movie	Front (vänster & höger), Center, Surround (I vänster & höger), och Bakre Surround	Front (vänster & höger), Center, Surround (vänster & höger), och Bakre Surround (vänster & höger)
LyssningslägenMultikanalssignalkällor
Dolby Digital Pro Logic Ilx Music	Front (vänster & höger), Center, Surround (vänster & höger), och Bakre Surround	Front (vänster & höger), Center, Surround (vänster & höger), och Bakre Surround (vänster & höger)
Dolby Digital Pro Logic Ilx Movie	Inte tillgänglig *	Front (vänster & höger), Center, Surround (vänster & höger), och Bakre Surround (vänster & höger)

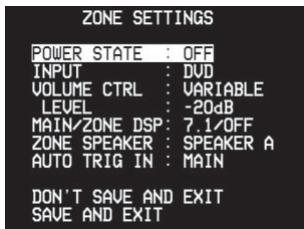

ZONE SETTINGS POWER STATE : OFF INPUT : DVD VOLUME CTRL : VARIABLE LEVEL : -20dB MAIN/ZONE DSP: 7.1/OFF ZONE SPEAKER : SPEAKER A AUTO TRIG IN : MAIN DON'T SAVE AND EXIT SAVE AND EXIT

Inställningsmenyer

Sedan T 773 introducerades har vi blivit ombedda att göra mer flexibla alternativ i inställningsmenyerna. Detta har resulterat i en mer ergonomiskt gränssnitt och nya funktioner som Zoninställningar.

Zoninställningar (sida 17 Avancerade alternativ)

AV- och PÅSLAG

Det finns två inställningar för att sätta på och stänga av den andra zonen i systemet från HTR 2 fjärrkontrollen istället för med ZR 2 fjärrkontrollen. Med HTR 2kan du: sätta på POWER STATE till ON för den andra zonen som det visas i displayen på T 773, om du kopplar POWER STATE till OFF så stängs den andra zonen av.

VOLUME CTRL

Det finns två primära inställningar för den andra zonens volymkontroll: FIXED och VARIABLE. När den är inställd på VARIABLE kommer den andra zonens volym att justeras med ZR 2. När den är satt till FIXED kommer volymen i den andra zonen att vara inställd på den nivån som visas i ZONE SETTINGS, LEVEL. Den fasta, FIXED, inställningen är den föredragna inställningen när förstärkaren i den andra zonen har en egen volymkontroll (eller när man använder en distributionsförstärkare med passiva 'impedansmatchade' volymkontroller).

LEVEL (sidan 12 MS OUT)

Här ställer man in grundvolymen vid påslag för den andra zonen MS OUT (MultiSource Out). Ställ in den på en nivå från -75dB till +18dB (grundläget är -20dB). För att ändra denna nivån måste VOLUME CTRL inställningen vara installd på VARIABLE. När VOLUME CTRL är installd på FIXED, kan man inte justera nivån. För att stänga av MS OUT: trycker man på ENTER på HTR 2 och ett "M" visas bredvid ljudvolymen för att indikera att den är tyst.

AUTO TRIG IN

Denna funktionen hette tidigare AUTO TRIGGER, och fungerar på samma sätt.

ZONE SPEAKER

De interna förstärkarstegen kan användas av MS OUT, antingen på alla eller vissa av SPEAKERS A eller SPEAKERS B. Bestäm vilket högtalarpar som skall aktiveras när den andra zonen sätts på. Inställningarna för ZONE SPEAKER är: SPEAKER A, SPEAKER B och NONE (inga).

Notera att: För att använda denna funktionen skall byglarna mellan för och slutsteg kopplas bort, MS Out skall anslutas till Main-In på önskade kanaler med RCA kablar (medföljer inte). För att komma åt Speaker A + B funktionen, skall Front L + R förstärkaren användas. Front L +R Pre-Out (förförstärkarutgångarna) skall sedan kopplas till Surround Back L + R Amp-In (effektförstärkaringångarna) med högtalarna för huvudrummet anslutna till högtalarkontakterna. Självfallet kommer inte de kanaler som används till den adra zonen att kunna användas i huvudrummet. Detta gör att de 7 kanalerna i T 773 kan användas till ett 5.1 surroundljudsystem i huvudrummet och en samtidig en fristående stereoåtergivning i den andra zonen

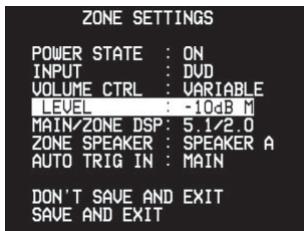

ZONE SETTINGS POWER STATE : ON INPUT : DVD VOLUME CTRL : VARIABLE LEVEL : -10dB M MAIN/ZONE DSP: 5.1/2.0 ZONE SPEAKER : SPEAKER A AUTO TRIG IN : MAIN DON'T SAVE AND EXIT SAVE AND EXIT

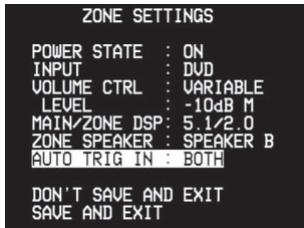

ZONE SETTINGS POWER STATE : ON INPUT : DVD VOLUME CTRL : VARIABLE LEVEL : -10dB M MAIN/ZONE DSP: 5.1/2.0 ZONE SPEAKER : SPEAKER B AUTO TRIG IN : BOTH DON'T SAVE AND EXIT SAVE AND EXIT

DOLBY PLIIx MOVIE

Avancerade alternativ (sidan 17)

Dolby Digital Pro Logic Ilx är nu en funktion som kan väljas via HTR 2 och T 773's frontpanel knapp: SURROUND MODE.

Högtalarinställningar (sidan 16)

ENHANCED BASS

När en subbas är aktiverad och de andra högtalarna är inställda på LARGE, kan man också välja ENHANCED BASS. Normalt med högtalare inställda på LARGE används inte subbasen. Funktionen ENHANCED BASS medger fullfrekvens för högtalarna och samtidigt använda ett tillskott från subbasen. Detta är en funktion om man vill uppleva maximal basåtergivning. Tänk dock på att olika akustiska fenomen kan ge en väldigt ojämn frekvensgång i basen med den här inställningen.

Ingångsinställningar (sidan 15)

Nu kan man namnge de olika ingångarna. Tryck på ENTER-knappen för att välja menyn för att ändra namn på en ingång. Namnen kan ha upp till tretton tecken. Använd navigationsknapparna på HTR 2 för att välja tecken, tryck sedan på ENTER.

För varje ingång kan någon eller alla signaler stängas av, inklusive: VIDEO IN, ANALOG IN, och DIGITAL IN. Detta kan vara önskvärt om signalkällan inte är ansluten till den önskade ingången.

Trigger utgångarna, TRIG OUT 1 och 2, kan också stängas av för någon ingång.

ANALOG IN GAIN är nu justerbart från -12dB till +12dB så att man kan kompensera för stora variationer mellan olika signaler på de olika ingångarna. Vi rekommenderar att man minskar volymen på de starkaste signalerna så att de matchar de svagare signalerna än tvärt om.

TRIG OUT 1 och 2

Menyn för att ställa in triggerutgångarna finns nu på samma sida som INPUT SETTINGS. Man kan ställa in trigger utgångarna 1 och 2 individuellt för varje zon och av och på för varje ingång.

Spara till Snabbval (sidan 18)

Nu kan man ändra namn på alla fem A/V snabbvalen. Först måste man lagra inställningarna innan man kan ändra namnet. Lagra snabbvalet med HTR 2s navigations knappar och tryck på ENTER-knappen. Tryck på navigationsknapparna för att bläddra fram till "NAME?" menyn och tryck sedan på HTR 2s ENTER-knapp en andra gång. Namnet kan innehålla tretton tecken. Använd HTR 2s navigationsknappar för att välja tecken och sedan på ENTER för att välja.

Utökade användarfunktioner

A/V snabbval för högtalarkonfiguration (Snabbstart)

Fem av de mest vanliga högtalaruppställningarna är förinställda för att förenkla hanteringen av din nya surroundreceiver första gången. Välj din högtalarkonfiguration i tabellen nedan, och använd det A/V snabbval passar bäst. Ditt val kan finjusteras genom att du följer instruktionen i HÖGTALAR INSTÄLLNINGAR (sidan 16). Dessa snabbval ger en bekväm snabb inställning av de vanligaste konfigurationerna.

Permanenta A/V snabbval
SNABBVAL 6	7.1 LARGE SPK	Front, Center, Surround, Surround Back, Subbas
SNABBVAL 7	7.1 SMALL SPK	Front, Center, Surround, Surround Back, Subbas
SNABBVAL 8	5.0 LARGE SPK	Front, Center, Surround
SNABBVAL 9	4.1 SMALL SPK	Front, Surround, Subbas
SNABBVAL 10	5.1 SMALL SPK	Front, Center, Surround, Subbas

Enhanced Stereo 1 och 2

Båda Enhanced Stereo lägena är nu fullt konfigurerbara för användarna. I LISTENING MODE menyn kan individuella högtalare sättas på eller stängas av.

Lyssna på Radio (sidan 19)

RDS TEXT

RDS TEXT visas nu i displayen på T 773 nedan för stationens nummer och namn. RDS TEXT kommer att rulla fram i menyn på skärmen och i displayen på T 773.

HTR 2 Direkt frekvensval

Med HTR 2 kan man nu direkt lägga in frekvensen för en radiostation. När man lägger in mer än tre siffror "tvingas" direktläget fram. Ett tryck på ENTER kommer att låsa frekvensen som visas i displayen och på skärmen. Till exempel: trycker man in 1021 kommer att ge frekvensen 102.1MHz.

Insomningsläget

Insomningsläget stänger av T 773 i Standby-läget automatiskt efter ett förutbestämt antal minuter. Trycker man på HTR-2s SLEEP-knapp en gång visar tidsinställningen. Trycker du på HTR-2s SLEEP-knapp en andra gång inom tre sekunder ändrar tiden i 15-minuters intervall. Efter tiden löpt ut kommer T 773 automatiskt att stängas av till Standby-läge. Den inställda tiden visas i displayen på T 773s frontpanel display tillsammans med ikonen "SLEEP" i det övre vänstra hörnet av displayen.

För att justera insomningstiden, trycker man på HTR-2s SLEEP-knappen två gånger: första gången för att visa tiden och en andra gång för att ändra inställningen. Varje tryckning ändrar tiden med 15-minuter intervall mellan 15 till 90 minuter. För att avbryta insomningsläget, fortsätter du att trycka på HTR-2s SLEEP-knapp tills "SLEEP OFF" visas i displayen. Om du stänger av T 773 till standby från antingen HTR-2s OFF-knappor eller på T 773s POWER-knapp så avslutas insomningsläget.

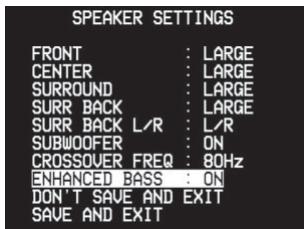

SPEAKER SETTINGS FRONT : LARGE CENTER : LARGE SURROUND : LARGE SURR BACK : LARGE SURR BACK L/R : L/R SUBWOOFER : ON CROSSOVER FREQ : 80Hz ENHANCED BASS : ON DON'T SAVE AND EXIT SAVE AND EXIT

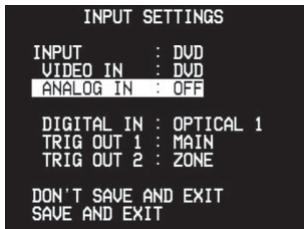

INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : OFF DIGITAL IN : OPTICAL 1 TRIG OUT 1 : MAIN TRIG OUT 2 : ZONE DON'T SAVE AND EXIT SAVE AND EXIT

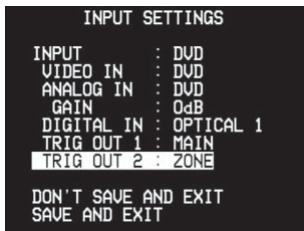

INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : DVD GAIN : OdB DIGITAL IN : OPTICAL 1 TRIG OUT 1 : MAIN TRIG OUT 2 : ZONE DON'T SAVE AND EXIT SAVE AND EXIT

SAVE TO PRESET PRESET 1 : NAME? PRESET 2 : ---- PRESET 3 : ---- PRESET 4 : ---- PRESET 5 : ---- RETURN TO SETUP MENU

PRESET 1 ↑ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 - : / . , ' ( ) * + = ; ? ! SAVE CANCEL

LISTENING MODE MODE : ENHANCED STEREO 1 FRONT : ON CENTER : ON SURROUND : ON BACK : ON RETURN TO SETUP MENU
