BRUKSANVISNING C162 NAD

NAD C162 bör placeras på en jämn stabil yta. Undvik att placera apparaten sa att den utsats for direkt solljus, stär nara varmekällor eller utsats for fukt.

Sörj für god ventilation runt apparaten. Placera inte apparaten på en mjuk yta som t.ex. en matta. Placera den inte den på en instängd plats som en bokhylla eller i att skåp som kan hindra luftflödet runt apparatens lufthal.

Se till att apparaten ar avslagen innan nagra anslutninger gors.

Anslutningskontakterna ar fargkodade for att underlatta inkoppling. Röd och vit ar höger respektive vänster kanal, gula ar for NAD-Link.

Vi rekommenderar att kablar av hog kvalitet anvands. Forsakra dig om att kablar och kontakter inte ar skadade på nagot satt och att alla kablar ar ordentligt intryckta i kontakterna.

Om apparaten inte skall anvandas under en langre tid bör natsladden kopplas ur vagguttaget.

Om det skulle komma vatten i apparaten sá maste strömmen brytas omedelbart genom att natsladden kopplas ur vagguttaget. Innan apparaten fár tas i bruk maste den gásigenom av en auktoriserad vergstad. Avlagsna inte locket på apparaten själv, det finns inga delar i apparaten som ni som kund själv kan Åtgårda.

Vid rengöring, använd en ren mjuk trasa, latt fuktad vid behov.

Använd inga starka losningsmedel på holjet dà det kan skada finishen, en mild tvålösning kan anvandas mot fetfläckar etc.

ANSLUTNINGAR PÄ APPARATENS BAKSIDA.

1. MCINGANG

Ingäng for MC pickup (pickup med rörlig spole). Anslut signalkablarna frän din skiv spelare om den är utrustad med MC pickup.

2. MM INGÁNG.

Ingäng for MM pickup (pickup med rörlig magnet). Anslut signalkablarna frän din skiv spelare om den ar utrustad med MM pickup.

3. MM-MC OKOPLARE.

Omkopplare for att vilken pickupang ni anvander.

4. JORDSKRUV FÖR SKIVSPELARE.

Om din skiv spelare ar utrustad med separat jordkabel kan den anslutas har. Om jordkabeln inte har nàgon kontakt, räcker det att man skalar en centimeter bar kabel. Anslut kabeln och skruva át terminalen ordentligt.

5.INGANGFORCD.

Här ansluter ni din CD-spelare (endast analog signal). Om ni inte har nagon CD-spelare kan nagon annan signalkälla med linjenivåsignal kopplas in här istället. Anslut signalkällans höger och vänster audioutgangar tillenna ingäng med en RCA kabel.

Här kan ni ansluta en ljudesign från t.ex. en Hifi video eller ljudesignalen frän en DVD -spelare, Stereo-TV, sattelitmottagare erler pågon annan signalkälla med linjesignal.

Anslut signalkällans höger och vänster audioutgängar tillenna ingäng med en RCA kabel. Observera att detta ar endast en ingäng.

7. AUXINGANG (EXTRAINGANG)

AUX ar en extra ingäng som kan användas till alla ljudkällor med signal på linjenivå.

Anslut signalkällans höger och vänster audioutgångar tillenna ingäng med en RCA kabel.

8.INGANGFORADIODEL

Här ansluter ni din radiodel. Anslut radiodelens höger och vänster audioutgangar tillenna ingäng med en RCA kabel.

9. IN OCH UTGÄNG FÖR BANDSPELARE 2.

Här kan ni ansluta ett kassettdäck aller motsvarande enchet. Anslut en kabel frän TAPE 2 OUT på C162 till dackets LINE IN kontakter, och en andra kabel till dackets LINE OUT kontakter till TAPE 2 IN kontakter.

10. IN OCH UTGÄNG FÖR BANDSPELARE 1.

Här kan ni ansluta ytterligare ett kassettdäck eller motsvarande enchet. Anslut en kabel frän TAPE 1 OUT på 162 till dackets LINE IN kontakter, och en andere kabel till dackets LINE OUT kontakter till TAPE 1 IN kontakter.

NAD C162 är utrustad sö att den kan driva mer än ett slutsteg. Om ni använderett slutsteg skall detta anslutas till PRE OUT 1 utgangarna.

Om ni anvander två slutsteg, som t.ex. Bi-amping, skall ni ansluta det slutsteget med den lagsta ingängskänsligheten till detta par. Se även stycket "Bi-amping" for mer information.

Anslut utgangarna PRE OUT 1 med en RCA kabel till ingangen pa effektforstärkaren.

Dessa utgangar kan anvandas for att driva ett andra slutsteg. Reglaget markt "VOLUME PRE OUT 2" (13) kan anvandas for att renicera utsignalnivan med upp till 12dB. När reglaget stär i läge 0dB ar niven den sama på PRE OUT 2 och PRE OUT 1 utgangarna.

Om ni anvander två stycken slutsteg, som t.ex. vid Bi-amping, bör ni använda PRE OUT 2 till det slutsteget som har den högsta ingånskänsligeheten av de två. Genom att justera reglaget (13) kan man matcha nivān sá att den blir densamma som für slutsteget anslutet till PRE OUT 1. Se även styetcket "Bi-amping" for mer information.

Anslut utgangarna PRE OUT 2 med en RCA kabel till ingangen pa effektforstärkaren.

13. VOLUME PRE OUT 2

Med detta reglage kan man justera nivan pa utsignalen pa PRE OUT 2 utgangarna relativ nivan pa PRE OUT 1. Nivan kan reduceras med upp till 12dB. Nar reglaget star i sitt maxlauge (0dB) ar nivan densamma som i PRE OUT 1. Se awhile stycket "Bi-amping" for mer information.

Tänk på att alltid stänga av forforstärkaren och slutstegen innan ni ansluter eller kopplar ur nagonting till PRE OUT 1 eller 2 utgangarna.

14. NAD-LINK IN/UTGÄNG.

NAD-Link ansluttingarna anvands for att skicka fjarrkontrollkommandon mellan olica enheter utrustade med NAD-Link. Det ger dig möljelt att kontrollera din anlaggning fran mer än ett rum. For att kunna styra fler enheter an C162 sä maste dessa kopplas ihop via NAD-Link in- och utgangar. Flera enheter kan serieskopplas sa att anlaggningens samliga fjarrkontrollfunktioner kan styras centralt. En NAD-Link koppling till en annan Hifi-anlaggning i ett annat rum gör att man kan styra anlaggningen frän det forsta rummet med en fjarrkontroll i nasta rum.

15. 12V TRIGGER UTGÄNG

Denna utgangen skickar en signal varje gäng C162 slås på eller frän stand-by läge.

Anslut den till slutsteg aller strouttag som ar utrustade med en "Trigger" Funktion for fjärrstyrt av- och pasylag. Använd en kabel med en 3,5 mm teleplugg i förforstärkarändan for anslutting.

16. NÄTSLADD

Satt i natsladden i ett fungerande vagguttag. Se till att alla anslutninger gjorts innan ni ansluter apparaten.

17. SWITCHAD OCH O-SWITCHAD NÄTKONTAKTER (ENBART AH VERSION)

Här kan man koppla in natsladdar frán andra stereoapparater som t.ex. en CD-spelare. Apparater som kopplas in via "switched" kontakterna kan av och på-slag styras med strombytaren till förforthärkaren.

Kontekterna markta med "unswitched" ar alltid inkopplade nar NADC 162s natsladd ar inkopplad pa natet. Deassa ansluttingar kan anvandas till aparater som kraver ständig matning med nätström exemplVIS radiodelar som kraver spanning for minnets skull.

NOTERA

Den totala effektforbrukningen fär inte övestiga 100 Watt. Anslut aldrig en effektforstärkare via一定程度 van dessakontakter.

SNABBSTART.

1 Anslut RCA kablarna till ett slutsteg.
2 Anslut onskad signalkalla till ingangarna.
3 Anslut högtalare till slutsteget
4 Sattinatsladden.
5 Tryck på POWER für att sätta på NAD C 162.
6 Sla paa slutsteget
Tryck på önskad ingängskälla.

KONTROLLER PÁ APPARATENS FRAMSIDA.

1. AV/PÅ KNAPP

Man sätter på apparaten till stand-by läge med POWER knappen. Standby indikatorn (nr. 2) ovanfor POWER knappen lyser daß orange. När ni trycker på以為 knapparna für att välja signalkälla kommt apparaten att tandas. På fjärrkontrollen kan man trycka på stand-by knappen für att sätta på apparaten. Indikatornändrar daß fäng是从 orange till gront für att visa att apparaten ar pâslagen och klar att använda. Samtidigt blinkar lysdioden for CD ingangen ett par sekunder och forblir tänd tills man väljer en annan ingäng.

Observera

I stand-by lage drar C162 vändigt lite ström men vi rekommenderar att man stänger av apparaten helt om den inte skall användas på ett par dagar. Detta gör ni genom att stänga av med knappen på frontpanelen (nr. 1), daß släcks alla lampor.

2. STAND-BY INDIKATOR

Denna Indikatorn ger information om statusen på NAD C162:

Släckt: Apparaten är helt avständ.

Orange: Apparaten ar i stand-by lage.

Grön: Apparaten ar pāslagen och klär att använda.

Lysdioden blinkar även nar förstarkaren tar emot signaler frän fjärrkontrollen.

3. HÖRLURSUTTAG.

För lyssning i hörlarun finns att 6.3mm hörursuttag på frontpanelen och den kan drivà alla konventionella hörlarun oavsett impedans. När hörlaruna kopplas in, kopplas utgangarna till slutstegen (PRE OUT 1 & 2) bort. När ni lyssnar i hörlarun kan ni reglera volym, bas, diskant och balans som vanligt.

Om dina hörlunar har en annan typ av anslutningskontakt, t.ex. en 3,5 mm "Walkman" mäste ni skaffa en passande adapter.

WARNING!

Tänk på att lyssning på höga ljdvnivær kan skada din hörsl.

4. FJÄRRKONTROLLMOTTAGARE

Sensorn, som sitter bakom det runda fönstret, tar emot de infraröda signalerna frän fjarrkontrollen. Det maste vara fri sekst mellan fjarrkontrollen och mottagaren for att den skull fungera. Om nagonting skymer mottagaren kan det hända att den inte reagerar på fjarrkontrollkommandona.

5.INGANGSVÄLJARE.

Dessa knappar används for att valja vilken signalkälla på C162 som skall skickas till Tape utgangarna och PRE OUT 1 och 2. Knapparna på fjärrkontrollen har sama Funktion som knapparna på apparaten utom Tuner, se nedan. Varje knapp har en lysdiod som visar vilken ingäng som valts.

PHONO Väljer skiv spelaren som kopplats på MM eller MC ingängen som aktiv ingäng.

CD Valjer CD spelare (eller annan källa på linjenivå) som kopplats på CD ingängen som aktiv ingång.

VIDEO Valjer den videoljudkälla (eller annan källa på linjenivå) som kopplats på VIDEO ingängen som aktiv ingång.

AUX Valjer den källa på linjenivå som kopplats på AUX ingangen som aktiv ingång.

TUNER Väljer radiodelen (eller annan källa på linjenivá) som kopplats på Tuner ingängen som aktiv ingäng. Fjärrkontrollen har seperata knappar für AM och FM. Oavsett vilken av dessa man trycker väljs Tuner som aktiv ingäng.

TAPE 2 Valjer TAPE 2 som aktiv ingang.

TAPE 1 Monitor Väljer utgången på en ansluten bandspelare nar man spelar upp band eller monitorlyssnar på en inpelning som görs via TAPE 1 ingången. Tryck på Tape 1 knappen en gäng for att valja den och en gäng till for koppla ur.

Tape 1är en monitoringäng som inte paverkar vilken källa som valts.

Till exempl om man valt CD som aktiv ingäng nar man trycker in Tape 1,kommen CD fortfarande att vara aktiv och skickas till både Tape 1 och Tape 2 utgangarna. Ljudet ut i högtalarna är det somkommen frän TAPE 1 ingängarna.

Forutom den orange lysdioden for TAPE 1 kommt lysdioden for signalkallan att lya for att visa vilken ingang som ar aktiv monitorlaget.

TÄNK PÄ ATT...

Fjärrkontrollen som följer med C162 ar en universal NAD fjärkontroll. Det innebär att den kan styr flera olika NAD modeller och att vissa knappar inte används. På NAD C162 används inte knapparna VIDEO 2 och VIDEO 3.

6. BAS & DISKANTKONTROLLER.

NAD C162 År utrustad med bas och diskantkontroller För att man skall kunna justera klangbalansen.

När kontrollen stär rakt upp (klockan 12) päverkas signalen inte, ett klickläge visar att den stär i mitten. Om basen eller diskanten skall ökas, skall reglaget vridas medsols, om ni vill minsa skall reglaget vridas motsols.

Bas och diskantkontrollerna päverkar inte vid inpelning via tape utgangarna.

7. TONE DEFEAT.

Knappen märkt TONE DEFEAT gör att tonkontrollerna koplas förbi på NAD C162. Om man normalt inte användener tonkontrollerna rekommenderar vi att man koplar förbi dem medenna knapp. I intryckt lage gär signalen förbi tonkontrollerna. Om knappen inte ar intryckt passerar signalen tonkontrollerna och kan regleras.

8. BALANSKONTROLL.

Balanskontrollen justerar den relativa niven mellan hoger och vänster kanal.

Mittlåget ("klockan 12") ger like niva i höger och vänster kanal. Ett klickmarke visar vad som ar mittläge. För att reglera balansen, vrid kontrollen Åt det hallet ökad styrka önskas. Balanskontrollen påverkar inte inspelningar som gör's via tape utgangarna.

9. VOLYM.

Volymkontrollen justerar styrkan på den signal som matas till PRE OUT 1 och 2.

Volymkontrollen ar motordriven och kan styras fran fjarrkontrollen.
Inspelningar som gös via TAPE utgangarna paverkas inte.

På fjarrkontrollen kan man trycka på knappen) MUTE for att temporär stänga av signalen till slutstegen. Detta) Indikeras av att lysdioden vid den valda signalkallan blinkar. Tryck på MUTE en) gang till for att) ljudet. MUTE Funktionen paverkar ej inspelninger som görs via Tape utgangarna.

FOR ATT GÖRA EN INSPELNING.

När nägon källa valts sänds dess signal även till de bandspelare som anslutits till TAPE 2 och 1 utgangarna für inpelning.

BANDKOPIERING.

Man kan kopiera band mellan två bandspelare anslutna till NAD C162. Sätt i källkasseten i bandspelaren ansluten till TAPE 2 och ett tomt band i bandspelaren ansluten till TAPE 1. Genom att valja TAPE 2 ingangen kan man nu kopiera från TAPE 2 till TAPE 1 och lyssna på signalen från originalbandet.

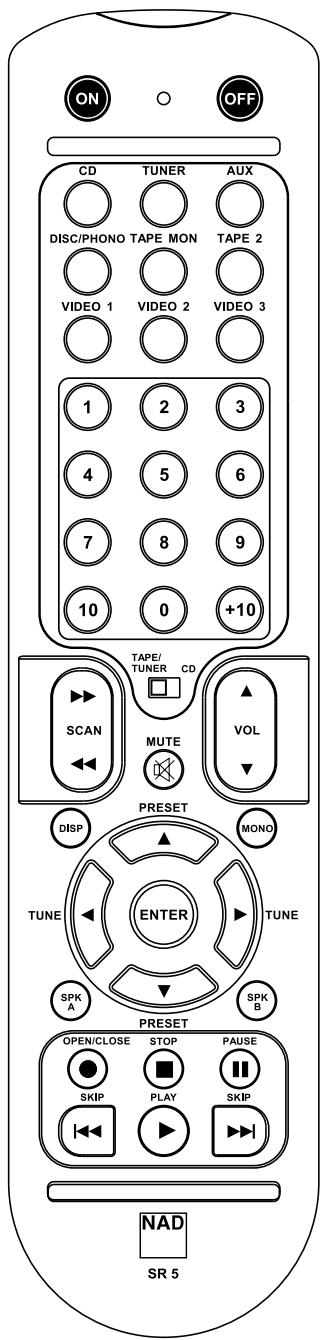

FJÄRRKONTROLLEN.

Fjarrkontrollen till C162 styr apparatens alla viktiga funktioner och styr även vissa funktoner på NADs radiodelar, kassettdäck och CD spelare. Fjarrkontrollen här cirka 5m.

Batterifacket på baksidan av fjärkrontrolen rymmer två batterier av typ R03 (AAA). Vi rekommenderar att ni använder Alkaliska batterier for att de har den langsta livstiden och att de inte lacker. När ni byter batterier sä försäkra dig om att de sätts i Åt rätt häll sö som visas i botten på batterifacket.

För en beskrivning av Funktionerna hänvisar vi till de tidigare avsnitten i braupsanvisingen.

POWER ON/OFF KNAPPAR

Tryck på ON für att satta på apparaten, Standby indikatorn på apparatens framsidaändrar farg frän orange till gront inom 2 sekunder, under tiden kommt CD indikatorn att blinka 4 gänger. Apparaten ar nu klar att använda.

Tryck på OFF für att stänga av apparaten till standby-läge, Stand-by indikatornändrar fängrøn gront till orange.

Ingängsväljarna für VIDEO 1 och VIDEO 3 och högtalaromkopplarna Speakers A och Speakers B på fjärrkontrollen används inte på C162.

VIDEO 2

Väljer den videoljudkälla (eller annan källa på linjenivå) som kopplats på VIDEO ingängen som aktiv ingäng.

TUNER

Väljer Tuner ingängen på C162 och AM eller FM på en ansluten NAD radiodel som kan styras med fjarrkontroll.

MUTE

Tryck på MUTE knappen om ni vill stänga av ljudet temporärt. MUTE laget indikeras av att lysdioden vid den valda signalkällan blinkar. Tryck på MUTE igen for att fä tillbaka ljudet. MUTE Funktionen paverkar inte inpelningar som görs via Tape utgangarna.

MASTER VOLUME

aller hojer respektive sänker den relativa ljudstyrkan. Den motoriserade volymkontrollen på apparatens framsida visar den installda volymen.

Förutom kommandona som direkt relaterar till Funktionerna på C162 finns det andere knappar for att stya de flesta NAD CD spelare, radiodelar och kassettdäck utrustade med NAD-Link:

STYRFUNKTIONER FÖR EN NAD RADIODEL.

TUNE eller soker nerat respektive uppata FM och AM bandet. PRESET aller valjer snabbval av forinstallda radiostationer.

STYRFUNKTIONER FÖR EN NAD CD-SPELARE.

II Pausar avspelning
Stoppar avspelning
Startar avspelning eller vaxlar mellan avspelning och pauslage
or hoppar fram respektive tillbaka bland sparen pa skivan.

STYRFUNKTIONER FÜR NAD KASSETTDÄCK

ellert Startar avspelning ellerriverserad avspelning.
- Stoppar avspelning aller inpelning.
Snabbpolningbakat.
Snabbspolningframat.

TÄNK PÄ ATT...

Starkt solljus aller innebelysning riktad mot apparaten kan paverka fjarrkontrollens Funktion.

BI-AMPING

En del högtalare harSeparated anslutninger for laggrefkvensdelen (basen) och högtfrekvens delen (vanligen bade mellanregister och diskant). Denna Funktion möjiggör att man kan koppla högtalarna i sä kallad "bi-amping" dvs. att man driver respektive del med var sin Förstärkare, vilket kan ge en bättre ljudkvalitet.

NAD C162 har två par utgangar från for Förstärkaren (PRE OUT 1 & 2) für att underlättta inkoppling av två stycken slutsteg. Man kan även justera niven mellan de två utgangarna sö att manlettare skall kunna matcha två slutsteg med olica ingängskänslighem och forstärkning sö att de fär sama utnivör für varje given volyminställning.

Innan ni koplar in två slutsteg bör ni klargöra vilket av de två stegen som har den högsta Förstärkningsfaktorn (det behöver inte vara den med högst uteffekt). Detta gör man genom att spelà på dem på sama volyminställning och på sama högtalare. Den Förstarkare som spelar högst ienna kombationen har högst Förstärkning och skall kopplas till PRE OUT 2 (nr. 12) och den andra kopplas till PRE OUT 1 (nr.11).

Utgå frän maxnivån (0dB) och använd VOLUME PRE OUT 2 ratten (nr.13) for att sänka niven på PRE OUT 2 sä att bögge slutstegen spelar med sama niva.

FELSOKNING

PROBLEM	ORSAK	LösNING
INGET LIUD	Nätsladden ej inkopplad eller apparaten ej påslagen Tape 1 Monitor inkopplad Mute påslagen Effekt Förstärkaren ej påslagen Hörlur ar inkopplade	Kontrolera nitsladden och att apparaten är påslagen Koppla ur Tape 1 Monitor Koppla bort Mute Sätt på effekt Förstärkaren Koppla ur hörllurarna
INGET LIUD I ENA KANALEN	Balansen stå inte i mittlåget Signalkabeln till slutsteget är inte rätt ansluten erller skadad Signalkablarna urkopplade erller skadade	Centrera balansen Kontrolera anslutningen och kabeln Kontrolera signalkablarna och ansluttingarna
PROBLEM MED PHONOINGÄNGEN	Ingen signal Brum på ingängen Svag eller forvṛngd signal	Kontrolera MM/MC omkopplaren. Kontrolera jordförbindelsen till skivspelaren Kontrolera om signalkabeln är ansluten till rätt MM/MC ingång.
FJÄRRKONTROLLEN FUNGERAR EJ	Batterierna slut, eller felaktigt isatta IR söndaren eller mottagaren skymda IR mottagaren utsatt För direkt solljus erller stark	Kontrolera eller byt batterierna Flytta hindret Flytta apparaten sä att den inte står i solen, andere belysningen

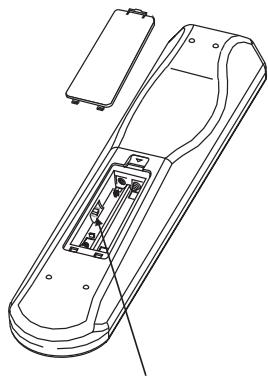

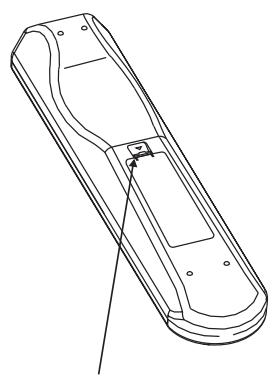

TRYCK IN FLIKEN OCH LYFT FÖR ATT TA BORT BATTERILUCKAN

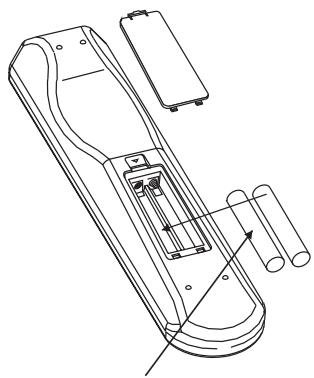

PLACERA BATTERIERNAS I OPNINGEN. SE TILL ATT DE PLACERAS AT RATT HALL

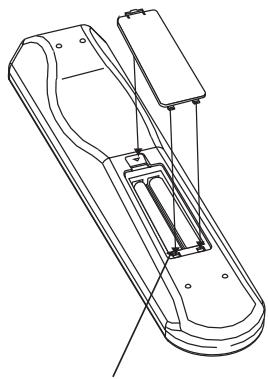

SATT TILLBAKA BATTERILUCKAN, SE
TILL ATT DEN STANGS MED ETT KICK

DEV.1 & DEV.2
