BEDIENUNGSANLEITUNG C162 NAD

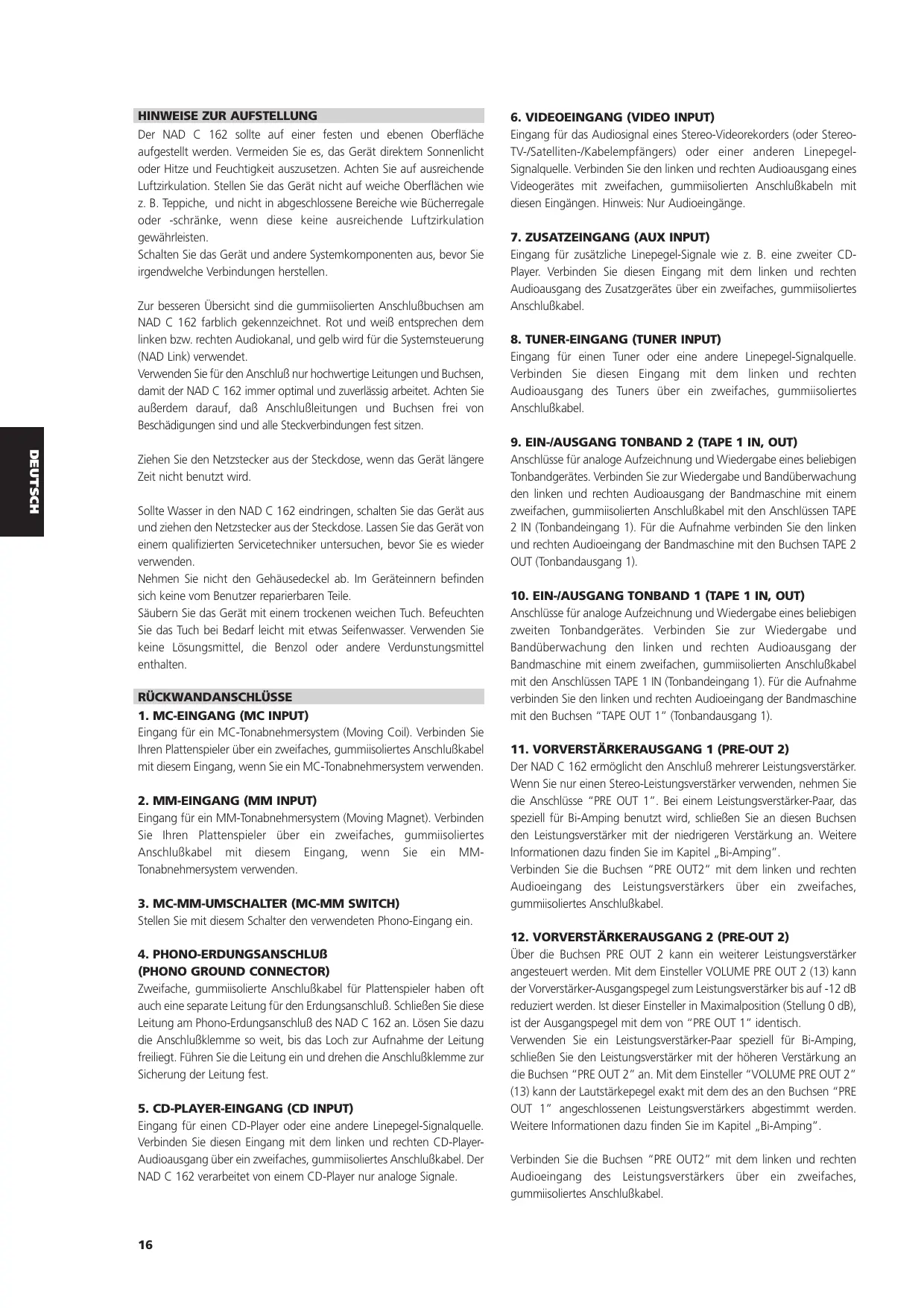

HINWEISE ZUR AUFSTELLUNG

Der NAD C 162 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Achten Sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder -schrände, wenn diese keine ausreichende Luftzirkulation gewährleisten.

Schalten Sie das Gerät und andere Systemkomponenten aus, bevor Sie irgendwelche Verbindungen herstellen.

Zur betteren Übersicht sind die gummisolierten Anschlußbuchsen am NAD C 162 fardlich gekennzeichnet. Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und geld wird für die Systemsteuerung (NAD Link) verwendet.

Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit der NAD C 162 immer optimal und zuverwässig arbeitet. Achten Sie außer dem darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen.

Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät längerere Zeit nicht benutzt wird.

Sollte Wasser in den NAD C 162 eindringen, schalten Sie das Gerät aus undziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden.

Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile.

Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch bei Bedarf leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.

RÜCKWANDANSCHLUSSE

1. MC-EINGANG (MC INPUT)

Eingang für ein MC-Tonabnehmersystem (Moving Coil). Verbinden Sie ihren Plattenspieler über ein zweifaches, gummisoliertes Anschlußkabel mit dieser Eingang, wenn Sie ein MC-Tonabnehmersystem verwenden.

2. MM-EINGANG (MM INPUT)

Eingang für ein MM-Tonabnehmersystem (Moving Magnet). Verbinden Sie ihren Plattenspieler über ein zweifaches, gummisoliertes Anschlußkabel mit diesen Eingang, wenn Sie ein MM-Tonabnehmersystem verwenden.

3. MC-MM-UMSCHALTER (MC-MM SWITCH)

Stellen Sie mit thisem Schalter den verwendeten Phono-Eingang ein.

4. PHONO-ERDUNGSANSCHLUB (PHONO GROUND CONNECTOR)

Zweifache, gummisolierte Anschlußkabel für Plattenspieler haben oft auch eine separate Leitung für den Erdungsanschluß. Schließen Sie diese Leitung am Phono-Erdungsanschluß des NAD C 162 an. Lösen Sie dazu die Anschlußklemme soweit, bis das Loch zur Aufnahme der Leitung freiellt. Führten Sie die Leitung ein und drehen die Anschlußklemme zur Sicherung der Leitung fest.

5. CD-PLAYER-EINGANG (CD INPUT)

Eingang für einen CD-Player oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten CD-Player-Audioausgang über ein zweifaches, gummisoliertes Anschlußkabel. Der NAD C 162 verarbeitet von einem CD-Player nur analoge Signale.

6.VIDEOEINGANG(VIDEO INPUT)

Eingang für das Audiosignal eines Stereo-Videokorders (oder Stereov-TV-/Satelliten-/Kabeempfängers) oder einer anderen Linepegel-Signalquelle. Verbinden Sie den linken und rechten Audioausgang eines Videogerätes mit zweifachen, gummisolierten Anschlußkabeln mit diesen Eingängen. Hinweis: Nur Audioeingänge.

7. ZUSATZEINGANG (AUX INPUT)

Eingang für zusätzliche Linepegel-Signale wie z. B. eine zweiter CD-Player. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummisoliertes Anschlußkabel.

8. TUNER-EINGANG (TUNER INPUT)

Eingang für einen Tuner oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Tuners über ein zweifaches, gummisoliertes Anschlußkabel.

9. EIN-/AUSGANG TONBAND 2 (TAPE 1 IN, OUT)

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifüssen, gummisolierten Anschlußkabel mit den Anschlüessen TAPE 2 IN (Tonbandeingang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen TAPE 2 OUT (Tonbandausgang 1).

10. EIN-/AUSGANG TONBAND 1 (TAPE 1 IN, OUT)

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen zweiten Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifichen, gummisolierten Anschlußkabel mit den Anschlüessen TAPE 1 IN (Tonbandeinggang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeinggang der Bandmaschine mit den Buchsen "TAPE OUT 1" (Tonbandausgang 1).

11. VORVERSTÄRKERAUSGANG 1 (PRE-OUT 2)

Der NAD C 162 erhögt den Anschluß mehrerer Leistungsverträger. Wenn Sie nur einen Stereo-Leistungsverträger verwenden,nehmen Sie die Anschlüsse "PRE OUT 1". Bei einem Leistungsverträger-Paar, das speziell für Bi-Amping benutzt wird, schließen Sie an diesen Buchsenden Leistungsverträger mit der niedrigeren Verstärkung an. Weitere Informationen dazu finden Sie im Kapitel „Bi-Amping".

Verbinden Sie die Buchsen "PRE OUT2" mit dem linken und rechten Audioeingang des Leistungsverträkers über ein zweifaches, gummisoliertes Anschlußkabel.

12. VORVERSTÄRKERAUSGANG 2 (PRE-OUT 2)

Über die Buchsen PRE OUT 2 kann ein weiterer Leistungsverträger angesteuert werden. Mit dem Einsteller VOLUME PRE OUT 2 (13) kann der Vorverträger-Ausgangsgepel zum Leistungsverträger bis auf -12 dB reduziert werden. Ist dieser Einsteller in Maximalposition (Stellung 0 dB), ist der Ausgangsgepel mit dem von "PRE OUT 1" identisch.

Verwenden Sie ein Leistungsverträger-Paar speziell für Bi-Amping, schlieben Sie den Leistungsverträger mit der hohenen Verträkung an die Buchsen "PRE OUT 2" an. Mit dem Einsteller "VOLUME PRE OUT 2" (13) kann der Lautstärkegel exakt mit dem des an den Buchsen "PRE OUT 1" angeschlossenen Leistungsverträgers abgestimmt werden. Weitere Informationen dazu finden Sie im Kapitel „Bi-Amping".

Verbinden Sie die Buchsen "PRE OUT2" mit dem linken und rechten Audioeingang des Leistungsverträkers über ein zweifaches, gummisoliertes Anschlußkabel.

13. LAUTSTÄRKE VORVERSTÄRKERAUSGANG 2 (VOLUME PRE OUT 2)

Der Einsteller "VOLUME PRE OUT 2" erhögt die Anpassung des Ausgangspegels an den Buchsen "PRE OUT 2". Der Ausgangspiegel kann bis auf -12 dB reduziert werden. Ist dieser Einsteller in Maximalposition (Stellung 0 dB), ist der Ausgangspiegel mit dem von "PRE OUT 1" identisch. Weitere Informationen dazu finden Sie im Kapitel „Bi-Amping".

HINWEIS

Vor dem Anschlieben oder Entfernen von Geräten an den Buchsen PRE OUT 1 und PRE OUT 2 den Vorverträger und verbundene Leistungsverträger immer zuerst ausschalten.

14. SYSTEMSTEUERUNG (NAD LINK IN, OUT)

Über den NAD-LINK-Anschluß werden Befehle von und zu anderen mit NAD-LINK-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (CD-Player oder Kassettendecks), die ebenfls mit NAD-Link ausgestattet sind, über die Fernbedienung des Vorverstärkers möglich. Für eine Funktion mit anderen Geräten verbinden Sie den Anschluß NAD-LINK OUT am C 162 mit dem Anschluß NAD-LINK IN eines anderen Gerätes. NAD-LINK-Anschlüsse können in Reihe geschlossen werden, immer IN auf OUT, so daß ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann.

15. 12-V-TRIGGERAUSGANG (12 V TRIGGER OUT)

Beim Einschalten des NAD C162 aus der AUS- oder STANDBY-Stellung wird der 12-V-Trigger automatisch aktiviert. Geräte, die mit einem 12-V-Triggereingang ausgestattet sind, können an diesen Triggerausgang angeschlossen und über these Triggersignal ein- oder ausgeschelt werden. Verwenden Sie dazu eine Leitung mit einem 3,5-mm-Ministecker für den Anschluß an den Vorveränderk.

16. AC LINE CORD (NETZKABELANSCHLÜB)

Steenien das Netzkabel in eine Funktionstüchtige Wechselspannungs-Steckdose ein. Stellen Sie sichere, daß vor dem Netzanschluss alle Anschlüsse hergestellt sind.

17. GESCHALTETE UND UNGESCHALTETE SPANNUNGSAUSGänge

(SWITCHED/UNSWITCHED POWER OUTLETS) (NUR AH-VERSION)

An diesen Zusatzausgaben können die Netzkabel von anderen Stereogeräten wie z. B. CD-Player eingesteckt werden. Geräte, die an die mit "SWITCHED" markierten Ausgänge angeschlossen sind, werden zusammen mit dem Vorversteller aus der AUS-/STANDBY-Stellung einbzw. ausgeschaltet.

Am Ausgang mit der Bezeichnung "UNSWITCHED" ist die Netzspannung immer verfügbar, solange der NAD C 162 mit einer Funktionstüchtigen Wechselspannings-Steckdose verbunden ist. Verwenden Sie diesen Ausgang für Geräte, die eine ständige Spannungsversorgung benötigen, wie z. B. Tuner für den Erhalt der Speichervoreinstellungen.

HINWEIS

Die Gesamtleistungsaufnahme aller an den Netzausgaben angeschlossenen Geräten darauf 100 Watt nicht überschreiben. Schließen Sie an den geschalteten oder ungeschalteten Netzausgaben des NAD C 162 niemals das Netzkabel eines Leistungsvermörs an.

SCHNELLSTART

1 Leistungsverträger mit einem zweifachen, gummisolierten Anschlußkabel anschließen.
2 Gewünschte Tonquellen mit den entspruchenden Eingangsbuchsen auf der Geräterückseite verbinden.
3 Lautsprecher am Leistungsverträger anschließen.
4 Stecken Sie das Netzkabel ein.
5 Taste POWER drücken, um das Gerät einzuschalten.
6 Leistungsveränder einschalten.
7 Drucken Sie die erforderliche Eingangswahltaste.

FRONTPLATTENELEMENTE

1. POWER ON/OFF (NETZSCHALTER)

Wenn Sie die Taste "POWER" drücken, wechselt der Vorversteller in den Bereitschafts- oder STAND-BY-Modus und die Stand-By-Anzeige (Nr. 2) über der Drucktaste POWER leuchtet gelb. Drücken Sie dann auf eine beliebige Eingangswahltaste auf der Frontplatte, um den Vorversteller einzuschalten. Betätigten Sie die Taste POWER ON über die Fernbedienung, um das Gerät einzuschalten. Zur Anzeige, daß das Gerät eingeschaltet und für den Betrieb bereit ist, wechselt die Stand-By-Anzeige von gelb nach grün.

HINWEIS

Im Bereitschaftsmodus verbraucht der C 162 sehr weniger Energie. Wir empfehlen aber trotzem, das Gerät ganz auszuschalten, wenn es für mehrere Tage nicht benutzt wird. Das Gerät wird durch Drücken auf die Drucktaste POWER auf der Frontplatte (Nr. 1) ganz ausgeschelt. Dabei verlöschen alle Leuchtanzeigen.

2. BEREITSCHAFTSMODUS-ANZEIGE (STANDBY-ANZEIGE)

These LED-Anzeige liefert Informationen zum Status des NAD C 162:

Aus: Das Gerät ist ausgeschaltet.

Gelb: Das Gerät ist im Bereitschaftsmodus (Stand-By).

Grün: Das Gerät ist eingeschaltet und betriebsbereit.

Die LED blinkt, wenn der Vorveränderkarten einen Befehl von der mitgelieferten Fernbedienung erhalten.

Musikhören über Kopfhörer erhöigt eine 6,3-mm-Stereo-Klinkenbuchse, die für alle handelsübliche Kopfhörer mit beliebiger Impedanz geeignet ist. Beim Einstecken eines Kopfhörersteckers in diese Buchse werden die Ausgänge "PRE OUT 1" und "PRE OUT 2" auf der Geräterückseite automatisch abgeschaltet. Lautstärke-, Klang- und Balanceeinsteller arbeiten dann für den Kopfhörerbetrieb. Um Kopfhörer mit anderen Anschlußsteckern wie z. B. 3,5-mm-Klinkenstecker anzuschreiben, können entsprechende Adapter verwendet werden.

HINWEIS

Musikhoren bei sehr hoher Lautstärke kann das Gehör schädigen.

4. INFRAROT-EMPFÄNGER

Der Infrarotsensor hinter thisem kreisfornigen Fenster empfängt die Signale von der Fernbedienung. Es muß eine klare Sichtverbindung von der Fernbedienung zu dieser Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, Funktioniert die Fernbedienung wahrscheinlich nicht.

5. EINGANGSWAHLTASTEN (INPUT SELECTORS)

These Tasten wahlen den aktiven Eingang für den NAD C162 und damit das an die Tonband- und Vorveränderkerausgänge 1 & 2 gesendete Signal. Mit Ausnahme des Tunereingangs finden Sie dieselben Tasten auch auf der Fernbedienung (siehe unter). Eine LED über jeder Eingangswahltaste signalisiert, welche Eingang ausgewählrt worden ist.

PHONO wählt den an den Buchsen PHONO MM oder PHONO MC angeschlossenen Plattenspieler als aktiven Eingang. Der Phono-Eingang kann mit der Taste DISC auf der Fernbedienung SR 5 gewählt werden.

CD wählt den an den Buchsen CD angeschlossenen CD-Player (oder eine andere Linepegel-Signalquelle) als aktiven Eingang.

VIDEO wählt das Signal von einem an den Buchsen VIDEO angeschlossenen Videorekorder (oder Stereo-TV/Kabel/Satellitenempfänger) als aktiven Eingang. Der Eingang VIDEO kann mit der Taste VIDEO 2 auf der Fernbedienung SR 5 gewählt werden.

AUX wählt die an den Buchsen AUX angeschlossene Linepegel-Signalquelle als aktiven Eingang.

TUNER wählt den an den Buchsen TUNER angeschlossenen Radioempfänger (oder eine andere Linepegel-Signalquelle) als aktiven Eingang. Auf der Fernbedienung befinden sich separate Tasten für AM (Mittelwelle) und FM (UKW). Drücken Sie eine dieser Tasten, wird der Tunereingang des C 162 aktiviert.

TAPE 2 wählte TAPE 2 als aktiven Eingang.

TAPE 1 wählt die Wiedergabe einer Bandmaschine oder die Überwachung von Aufnahmen, die grades über den Eingang TAPE 1 gemacht werden. Drücken Sie die Taste TAPE 1 einmal für eine Aktivierung und ein weiteres Mal, um zur normalen Eingangseinstellung zusammen zukehren. Die Bandüberwachungsfunktion TAPE 1ändert nicht die grades aktuelle Engangsauswahl. Ist z. B. "CD" der aktive Eingang, wenn "TAPE 1" gedrück wird, bleibt das CD-Signal aktiv und wird immer noch an die Ausgangsbuchen "TAPE 2" und "TAPE 1" gesendet. Sie horen dann allerdings den Ton von der an "TAPE 1" angeschlossenen Bandmaschine. Neben der gelben LED zur Anzeige von TAPE 1 leuchtet bereits die grüne LED für den aktiven Eingang.

HINWEIS

Die mit dem C 162 mitgelieferte NAD-Universal-Fernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C160 nicht unterstützen und sind davon ohne Funktion. Die Eingangswahltasten „Video 2" und „Video 3" auf der Fernbedienung sind für den C 162 ohne Funktion.

6. EINSTELLER FÜR BASS UND HÖHEN (BASS & TREBLE)

Der NAD C 162 ist mit Klangeinstellern BASS und TREBLE ausgestattet, um das System-Klangbild anpassen zu konnen.

Die mit einer Einrastung gekennzeichene 12-Uhr-Position bewirkt ein flaches Klangbild, ohne Verständung oder Abschwachung einzelner Frenzen. Drehen Sie den Einsteller im Uhrzeigersinn für mehr und gegen den Uhrzeigersinn für weniger Basse und Höhen. Die Klangeinsteller beeinflussen Aufnahmen über die Ausgänge TAPE nicht.

7. KLANGEINSTELLER AUS (TONE DEFEAT)

Die Taste TONE DEFEAT schaltet die Klangregelung im NAD C 162 aus. Wenn Sie die Klangeinsteller normalerweise sowieso in der 12-Uhr-Position setzen, ist es ratsam, das Klangregelsystem komplett durch Drucken der Taste TONE DEFEAT abzuschalten. In der nichtgedrückten Stellung ist das Klangregelsystem aktiv. Wenn Sie die Taste TONE DEFEAT hineindrücken, werden die Klangeinsteller deaktiviert.

8. BALANCE

Der Einsteller BALANCE beeinflübt die relativen Pegel der linken und rechten Lautspecher. Die 12-Uhr-Position stellt die gleichen Pegel für den linken und rechten Kanal ein. Eine Einrastung kennzeichnet diese Position.

Drehen des Einstellers im Uhrzeigersinn verschiett die Balance nach rechts. Drehen des Einstellers gegen den Uhrzeigersinn verschiett die Balance nach links. Der BALANCE-Einsteller beeinfluft Aufnahmen über die Ausgänge TAPE nicht.

9. VOLUME (LAUTSTARKE)

Mit dem Einsteller VOLUME kann die Gesamtlautstärke der an die Lautsprecher gesendeten Signale eingestellt werden. Er wird mit einem Motor angetrieben und ist mit der Fernbedienung einstellbar. Der Einsteller "VOLUME" beeinfußt Aufnahmen über die Ausgänge TAPE nicht.

Drücken Sie die Taste MUTE auf der Fernbedienung, um die Klangwiedergabe der Laufsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED des aktiven Eingangs angezeigt. Nochmaliges Drücken der Taste MUTE schaltet die Klangwiedergabe wieder ein. "MUTE" beeinflübt das Tonsignal am Vorderstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

AUFZEICHNEN

Das Signal{jedes gewählten Eingangs wird ebenfalls direkt an eine mit den Ausgängen TAPE 2 oder TAPE 1 verbundene und aufnahmebereite Bandmaschine gesendet.

KOPIEREN VON BAND ZU BAND

Wenn zwei Bandmaschinen am NAD C 162 angeschlossen sind, kann von einer auf die andere kopiert werden. Legen Sie dazu das Quellenband in das an TAPE 2, und das leere Band in das an TAPE 1 angeschlossene Tonbandgerät ein. Wenn Sie jetzt den Eingang TAPE 2 wahlen, können Sie von TAPE 2 auf TAPE 1 überspielen und damit das Signal vom Originalband horen.

FERNBEDIENUNG

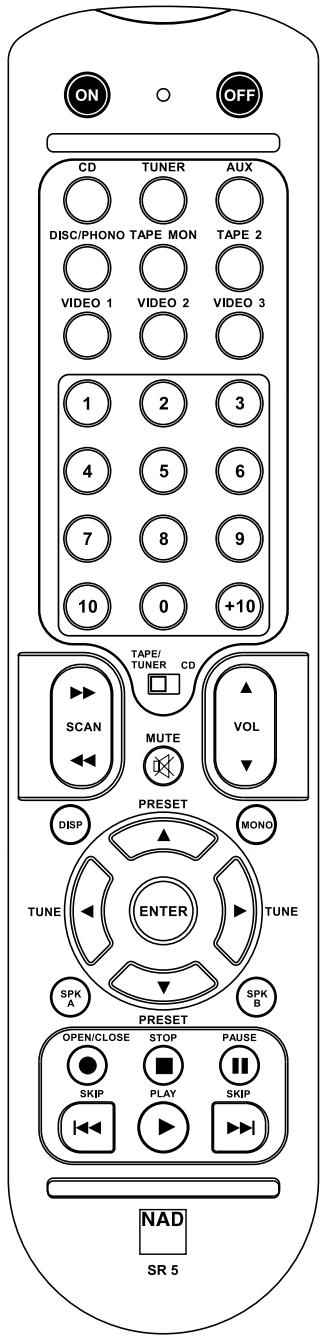

Mit der Fernbedienung konnen alle Hauptfunktionen des NAD C 162 ausgeführrt werden. Sie bietet außer dem zusätzliche externe Steuerungsmöglichkeiten für NAD Tuner, Kassetendecks und CD-Player. Der Betrieb ist innerhalb einer Reichweite von 5 m möglich.

Für eine maximale Betriebsdauer werden vier Alkaline-Batterien AAA (R03) empfohlen, die auf der Rückseite der Fernbedienung in das Batteriefach eingelegt werden. Achten Sie beim Austausch von Batterien daraufuf, daß diese entsprechend dem Schema auf dem Batteriefachboden richtig eingesetzt werden. Eine ausfuhrliche Beschreibung der einzelnen Fernbedienungsfunktionen finden Sie in vorherigen Abschnitten dieser Bedienungsanleitung.

TASTEN POWER ON/OFF (NETZSCHALTER)

Schalten Sie mit der Drucktaste ON das Gerät ein, wechselt die StandBy-Anzeige auf der Frontplatte nach 2 Sekunden von gelb nach grün, wobei die CD-Anzeige automatisch viermal blinkt. Das Gerät ist jetzt betriebsbereit.

Drücken Sie den Schalter OFF, um das Gerät in den Bereitschaftsmodus (Stand-By) zu schalten. Die Stand-By-Anzeige auf der Frontplatte wechselt von grün nach gelb.

Für den C 162 sind die Eingangswahltasten VIDEO 1,VIDEO 3 und die Tasten SPK A und SPK B auf der Fernbedienung SR 5 ohne Funktion.

VIDEO 2

Wählt das Signal von einem an den Buchsen "VIDEO" angeschlossenen Videorekorder (oder Stereo-TV/Kabel-/Satellitenempfänger) als aktiven Eingang.

TUNER

Wählt den TUNER-Eingang am NAD C 162 als aktiven Eingang und stellt AM (Mittelwelle) oder FM (UKW) an einem separaten, fernbedienbaren NAD-Tuner ein.

MUTE (STUMMSCHALTUNG)

Drucken Sie die Taste MUTE auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED des aktiven Eingangs angezeigt. Nochmaliges Drucken der Taste MUTE schaltet die Klangwiedergabe wieder ein. "MUTE" beeinflübt Aufnahmen über die TAPE-Ausgänge nicht.

GESAMTLAUTSTÄRKE

oder erhöht bzw. verringert die Lautstärkeeinstellung. Der motorgesteuerte Lautstärkeeinstellern auf der Frontplatte bewegt sich entsprechend der eingestillten Lautstärke.

Zusätzlich zu den Tasten für die direkte Einstellung des Verständerkers NAD C 162 gibt es weitere Tasten für die Steuerung der meisten mit NAD Link ausgestatteten NAD CD-Player und Kassettendecks:

TUNER-EINSTELLUNG

(in Verbindung mit NAD Tuner)

TUNE oder ucht die hohenen bzw. tieferen Senderfrequenzen für Mittelwelle (AM) und UKW (FM).

PRESET ▲ oder▼ wählte eine niedrigere bzw. höhere Voreinstellungsummer.

CD-PLAYER-STEUERUNG (CD PLAYER CONTROL)

(in Verbindung mit NAD CD-Player)

II aktiviert Pause.
aktiviert Stop.
aktiviert Wiedergabe oder schaltet zwischen Wiedergabe und Pause um.
oder aktiviert Titelspringen. Einmal drücken, um auf den nachsten Titel bzw. auf den Anfang des aktuellen oder vorherigen Titels zu springen.

KASSETTENDECK-STEUERUNG

(CASSETTE DECK CONTROL)

(für einfache (DECK B) oder doppelte (A und B)

NAD-Kassettendecks)

oder aktiviert Vorwarts- oder Rückwartswiedergabe.
stoppt die Wiedergabe
一 aktiviert Zurückspulen.
aktiviert Schnellen Vorlauf.

HINWEIS

Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.

BI-AMPING (GETRENNTE LEISTUNGSVERSTÄRKER)

Manche Laufsprecher sind mit Anschlußklemmen für getrennte LF-(niedrige Frenzen) und HF- (hohe Frenzen) Bereiche ausgestattet. Solche Laufsprecher konnen dadurch im sogenannten "Bi-Amping" betrieben werden, wobei jeweils ein Leistungsverträker für den niedrigen und hohen Frenzbereich eingesetzt und die Klangqualität des Gesamtsystems verbessert werden kann.

Um den Anschluß für Bi-Amping zu erhögbaren, bietet der NAD C 162 zwei Vorveränderkerausgänge (PRE OUT 1 & 2). Darüber hinaus kann der Pegel von PRE OUT 2 gegenüber dem Pegel von PRE OUT 1 reduziert werden. So ist eine einfache Anpassung von Leistungsveränderkern mit entsprechenden Veränderungsfaktoren möglich.

Bevor Sie mehr als einen Leistungsverträker an den C 162 anschließen, bestimmen Sie zuerst, welcher der beiden Verträker die höhere Verträkung hat. Das kann ganz einfach durch Vergleichen der Lautträke der beiden Verträker in einem identischen System festgestellt werden (gleiche Lautträkkeeinstellung, gleiche Tonquelle und Lautsprecher). Der Verträker mit der higheren Lautträke hat auch den higheren Verträkungsfaktor (wobei das nicht unbedingt auch derjenige mit der higheren Ausgangsleistung sein muß).

SchlieBen Sie den Verstärker mit der higheren Verständung an PRE OUT 2 (Nr. 12) an und den anderen Leistungsverträger an den Buchsen PRE OUT 1 (Nr. 11).

Reduzieren Sie in maximaler Pegelposition (0 dB) mit dem Lautstärkeeinsteller VOLUME PRE OUT 2 (Nr. 13) den Ausgangspiegel von PRE OUT 2 soweit, bis der Lautstärkegel beider Leistungsversteller genau übereinstimmt.

PROBLEMLOSUNG

PROBLEM	URSACHE	ABHILFE
KEIN TON	·Netzkabel ausgesteckt oder Netzschalter nicht "ON" ·"Tape 1 Monitor" ausgewähl ·"MUTE" aktiv ·Leistungsverträger ist ausgeschaltet ·Kopfhörer sind eingesteckt	·Netzkabel und Netzschalter überprüfen ·"Tape 1 Monitor" deaktivieren ·"MUTE" deaktivieren ·Leistungsverträger einschalten ·Kopfhörer ausstecken
EIN KANAL OHNE TON	·Balanceinsteller nicht in Mittelstellung ·Gummiisoliertes Anschlußkabel an Leistungsverträger nicht richtig angeschlossen oder defekt ·Eingangsanschlußleitung ausgesteckt oder defekt	·Balanceinsteller in Mittelstellung bringen ·Anschlußleitungen und Verbindungen überprüften ·Anschlußleitungen und Verbindungen überprüften
PROBLEM NUR BEI PHONO-EINGANG	·Kein Signal ·Brummten im Phono-Eingang ·Signal schwach oder verzerrt	MM-MC-Schalter auf korrekte Einstellung überprüften Phono-Erdungsleitung auf einwandfrei Anschluβ prüfen Plattenspieler auf korrekten Anschluß am MM-oder MC-Phono-Eingang prüfen
FERNBEDIENUNG FUNKTIERT NICT	·Batterien leer oder falsch eingelegt ·IR-Sender- oder Empfängerfenster verdeckt ·IR-Empfänger in direktem Sonnenlicht oder sehr hohe Umgebungsbeleuchting	·Batterien überprüften oder ersetzen ·Hindernis beseitigen ·Gerät nicht in direktem Sonnenlicht aufstellen, Umgebungsbeleuchting reduzieren

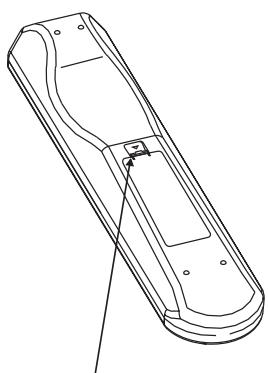

HINEINDRUCKEN UND ZUM ABNEHMEN DES BATTERIEFACHDECKELS LASCHE ANHEBEN.

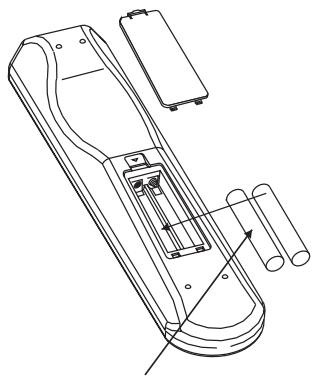

BATTERIEN IN DAS FACH EINLEGEN. AUF EINWANDFREION SITZ DER BATTERIEN ACHTEN.

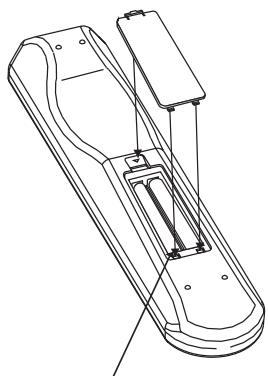

BATTERIEFACHDECKEL DURCH AUSRICHTEN UND EINFUHREN IN DIE AUSSPARCENTWIEDER EINSSETZEN.

DEV.1 & DEV.2

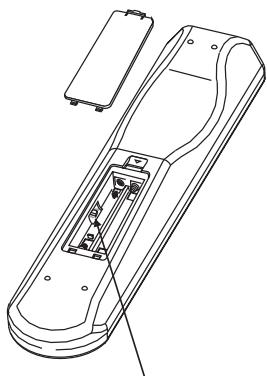

BATTERIEFACHDECKEL HINEINDRUCKEN BIS ER MIT EINEM HORBAREN KICK SCHLIESST.
