MANUALE UTENTE C162 NAD

Manuale delle Istruzioni

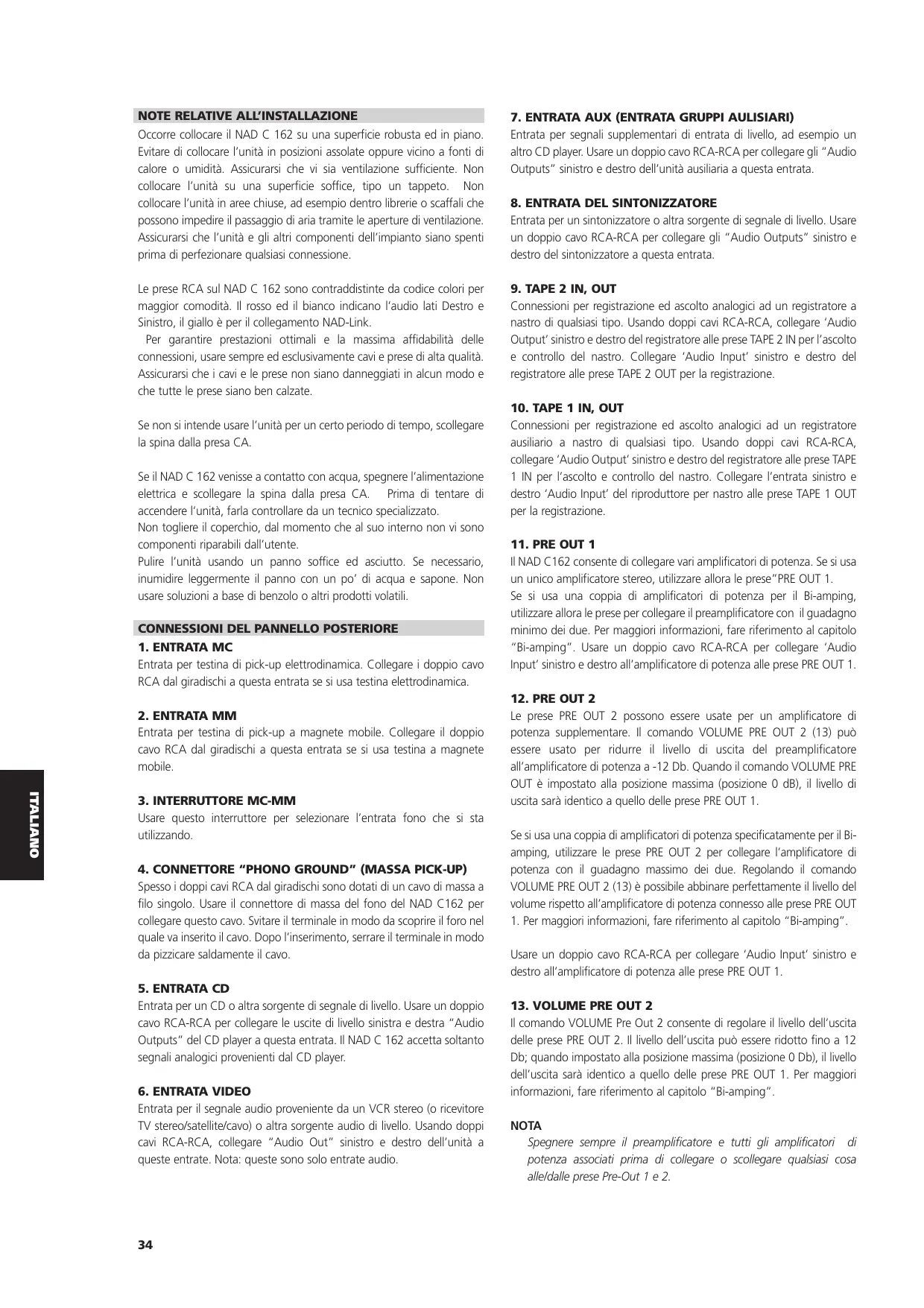

NOTE RELATIVE ALL'INSTALLAZIONE

Occorre collocare il NAD C 162 su una superficie robusta ed in piano. Evitare di collocare l'unità in posizioni assolate oppure vicino a fonti di calore o umidità. Assicurarsi che vi sia ventilazione sufficiente. Non collocare l'unità su una superficie soffice, tipo un tappeto. Non collocare l'unità in aree chiuse, ad esempio dentro librerie o scaffali che possono impedire il passaggio di aria tramite le aperture di ventilazione. Assicurarsi che l'unità e gli altri componenti dell'impianto siano spenti prima di perfezione areuali sconsezione.

Le prese RCA sul NAD C 162 sono contraddistinte da codice colori per maggior comodità. Il rosso ed il bianco indica l'audio lati Destro e Sinistro, il giallo è per il collegamento NAD-Link.

Per garantire prestazioni ottimali e la massima affidabilità delle connessioni, usare sempre ed esclusivamente cavi e prese di alta qualità. Assicurarsi che i cavi e le prese non siano danneggiati in alcun modo e che tutte le prese siano ben calzate.

Se non si intende usare l'unità per un dato periodo di tempo, scollegare la spina alla presa CA.

Se il NAD C 162 venisse a contatto con acqua, spegnere l'alimentazione elettrica e scollegare la spina alla presa CA. Prima di tentare di accendere l'unità, farla controllare da un tecnico specializzato.

Non togliere il coperchio, dal momento che al suo interno non vi sono componenti riparabili dall'utente.

Pulire l'unità usingo un panno soffice ed asciutto. Se necessario, inumidire leggermente il panno con un po'di acqua e sapone. Non usare soluzioni a base di benzolo o altri prodotti volatili.

CONNECTIONI DEL PANNELLO POSTERIORE

1. ENTRATA MC

Entrata per testina di pick-up elettrodinamica. Collegare i doppio cavo RCA dal giradischi a但这a entrata se si usa testina elettrodinamica.

2. ENTRATA MM

Entrata per testina di pick-up a magnete mobile. Collegare il doppio cavo RCA dal giradischi a但这a entrata se si usa testina a magnete mobile.

3. INTERRUTTORE MC-MM

Usare quello interrottore per selezionare l'entrata fono che si sta utilizzando.

4. CONNETTORE "PHONO GROUND" (MASSA PICK-UP)

Spesso i doppi cavi RCA dal giradischi sono dotati di un cavo di massa a filo singolo. Usare il connettore di massa del fono del NAD C162 per collegare quello cavo. Svitare il terminale in modo da scopire il foro nel quale va inserto il cavo. Dop o l'insertimento, serrare il terminale in modo da pizzicare saldamente il cavo.

5. ENTRATA CD

Entrata per un CD o另一a sorgente di segnale di livello. Usare un doppio cavo RCA-RCA per collegare le uscite di livello sinistra e destra "Audio Outputs" del CD player a但这a entrata. Il NAD C 162 accetta sostanto segnali analogici provenienti dal CD player.

6. ENTRATA VIDEO

Entrata per il segnale audio proveniente da un VCR stereo (o ricevitore TV stereo/satellite/cavo) o另一a sorgente audio di livello. Usando doppi cavi RCA-RCA, collegare "Audio Out" sinistro e destro dell'unità a queste entrate. Nota: queste sono solo entrate audio.

7. ENTRATA AUX (ENTRATA GRUPPI AULISIARI)

Entrata per segnali supplementari di entrata di livello, ad esempio un altro CD player. Usare un doppio cavo RCA-RCA per collegare gli "Audio Outputs" sinistro e destro dell'unità ausiliaria a这一点 entrata.

8. ENTRATA DEL SINTONIZZATORE

Entrata per un sintonizzatore o另一a sorgente di segnale di livello. Usare un doppio cavo RCA-RCA per collegare gli "Audio Outputs" sinistro e destro del sintonizzatore a这一点 entrata.

9. TAPE 2 IN, OUT

Connezioni per registrazione ed ascolto analogici ad un registraratore a nastro di qualsiasi tipo. Usando doppi cavi RCA-RCA, collegare 'Audio Output' sinistro e destro del registraratore alle prese TAPE 2 IN per l'ascolto e controlo del nastro. Collegare 'Audio Input' sinistro e destro del registraratore alle prese TAPE 2 OUT per la registrazione.

10. TAPE 1 IN, OUT

Connessioni per registrazione ed ascolto analogici ad un registratore ausiliario a nastro di qualsiasi tipo. Usando doppi cavi RCA-RCA, collegare 'Audio Output' sinistro e deestro del registratore alle prese TAPE 1 IN per l'ascolto e controlo del nastro. Collegare l'entrata sinistro e deestro 'Audio Input' del riproduzione per nastro alle prese TAPE 1 OUT per la registrazione.

11. PRE OUT 1

Il NAD C 162 consente di collegare vari amplificatori di potenza. Se si usa un unico amplificatore stereo, utilizzare alla le prese"PRE OUT 1. Se si usa una copbia di amplificatori di potenza per il Bi-amping, utilizzato alla le prese per collegare il preamplificatore con il guadagno minimo dei due. Per maggiori informazioni, fare riferimento al capitolo "Bi-amping". Usare un doppio cavo RCA-RCA per collegare 'Audio Input' sinistro e destro all'amplificatore di potenza alle prese PRE OUT 1.

12. PRE OUT 2

Le prese PRE OUT 2 possono essere usate per un amplificatore di potenza supplementare. Il dato VOLUME PRE OUT 2 (13) vuo essere usato per ridurre il livello di uscita del preamplificatore all' amplificatore di potenza a -12 Db. Quando il dato VOLUME PRE OUT è impostato alla posizione massima (posizione 0 dB), il livello di uscita sare è identico a quello delle prese PRE OUT 1.

Se si usa una coppi di amplificatori di potenza specificamente per il Bi-amping, utilizzare le prese PRE OUT 2 per collegare l'amplificatore di potenza con il guadagno massimo dei due. Regolando il dato volume PRE OUT 2 (13) è possibile abbinare perfettamente il livello del volume rispetto all'amplificatore di potenza connesso alle prese PRE OUT 1. Per maggiori informazioni, fare riferimento al capitolo "Bi-amping".

Usare un doppio cavo RCA-RCA per collegare 'Audio Input' sinistro e destro all'amplificatore di potenza alle prese PRE OUT 1.

13. VOLUME PRE OUT 2

Il dato VOLUME Pre Out 2 consente di regolare il livello dell'uscita delle prese PRE OUT 2. Il livello dell'uscita può essere ridotto fino a 12 Db; quando impostato alla posizione massima (posizione 0 Db), il livello dell'uscita sare è identico a quello delle prese PRE OUT 1. Per maggiori informazioni,fare riferimento al capitolo "Bi-amping".

NOTA

Spagnere sempre il preamplificatore e tutti gli amplificatori di potenza associati prima di collegare o scollegare qualsi casa alle/dalle prese Pre-Out 1 e 2.

Il connettore NAD-Link viene usato per inviare comandi dalle altre unità dotate di connettori NAD-Link. In quello modo si ottiene un perfetto controlo centralizzato dell'intero sistema e si ha inoltre la possibilità di controllaretramite il telecomando dell' amplificatore alcune delle funzioni basilari di altri componenti NAD (ad esempio: il telecomando per il riproduzione per CD o cassette).Per assicurare un funzionamento perfetto con le altre unità, collegare il NAD-Link Out del C 162 al NADLink In sull'altra unità.I connettori NAD-Link possono essere concatenati a margherita IN ad OUT in modo da poter controllare un intero impianto tramite i telecomandi di un'unità.

15. 12V TRIGGER OUT

Il 12V trigger si attiva automaticamente portando il NAD C162 da spento o standby ad acceso. Collegare il trigger 12V all'amplificatore o alla basetta della presa C.A. con un'entrata trigger 12V per l'accensione/spegnimento a distance di questi dispositivi. Per la connessione, usare un cavo terminato con connettore Mini-Jack da 3,5 mm sul lato preamplificatore.

16. CAVO DI ALIMENTAZIONE CA

Collegare il cavo CA in una presa a muro CA in tensione. Assicurarsi che tutte le connessioni siano state perfezionate a regola d'arte prima di collegare l'unità alla rete.

17. USCITE DI ALIMENTAZIONE COMMUTATRE E NON COMMUTATE

(SOLO VERSIONE AH)

I cavi di alimentazione CA degli altri componenti stereo (ad esempio, un CD player) possono essere collegati a queste prese ausiliarie. I componenti collegati alle prese marchate "switched" si accenderanno e spegneranno quando il preamplificatoreiene portato dal modo standby ospent to ad accesso e viceversa.

L'alimentazione di rete è sempre disponibile sulla presa marcata "unswitched" fintantoché il cavo di alimentazione del NAD C162 è collegato alla presa a muro CA in tensione. Questa presa può essere usata per Quei componenti che potrebbero richiedere un'alimentazione continua dalla rete CA; ad esempio, alcuni sintonizzatori richiedono alimentazione interrotta per mantenere attiva la memoria.

NOTA

Il consumo totale di corrente dei componenti collegati alle uscite CA non deve superare 100 watt. Non collegare mai il cavo di alimentazione dell'amplificatore ad altre prese commutate o non commutate del NAD C162.

AVVIAMENTO RAPIDO

1 Collegare un doppio cavo RCA all'amplificatore.
2 Collegare le sorgenti desiderate alle particolari prese di entrata sul retro.
3 Collegare i diffusori all'amplificatore di potenza.
4 Allacciare il cavo di alimentazione CA.
5 Premere il pulsante POWER per accendere il NAD C 162.
6 Accendere l'amplificatore di potenza
7 Premere il selettore di entrata richiesto.

COMANDI DEL PANNELLO ANTERIORE

1. POWER ON/OFF (ACCESO/SPENTO).

Premere il pulsante POWER per portare il preamplificatore nel modo 'Stand-by'. La spia Stand-by (N. 2) sul pulsante dell'alimentazione si accenderà con luce di color ambra. Agendo sul pannello anteriore, premere uno dei pulsanti selettori di entrata per accendere il preamplificatore. Dal telecomando, premere il pulsante POWER ON per accendere l'unità. La spia del modo "Stand-by" passa da color ambra a verde per indicate che è accesso e primo per l'uso.

NOTA

Quando si trovava in modo Stand-by, il C 162 consuma pochissima corrente. Tuttavia, si consiglia si spegnere completamente l'unità se si ritiene che non verra utilizzata per più di un paio di giorni. Spagnere completamente premendo il pulsante dell'alimentazione POWER sul pannello anteriore (N. 1): tutte le lui si spengono.

2. SPIA STAND-BY

Il LED della spia fornisce informazioni in merito alla condizione del NAD C162:

Off: l'unità è completamente spenta.

Ambra: l'unità si trova en modo "Stand-by"

Verde: L'unità è accesa e pronta all'uso.

Il LED lampeggia inoltre quando il preamplificatore capta un telecomando inviato dal trasmettitore.

3. PRESA PER CUFFIE

Viene fornita la presa jack stereo da un quarto di pollice per l'ascolto in cuffia: esta presa è perfetta per tutte le cuffie convenzionali, qualunque sia la loro impedenza. Inserendo un jack per cuffia in esta presa si spegne automaticamente l'uscita alle prese PRE OUT 1 e 2 sul pannello posteriore. I comandi volume, tonalità ed equilibrio acustico funzionano per l'ascolto in cuffia. Utilizzato un adattatore idoneo per collegare la cuffia con tipi differenti di prese, ad esempio spine a jack 'personal stereo' da 3,5 mm.

NOTA

L'ascolto ad alto volume può danneggiare l'udito.

4. RICEVITORE TELECOMANDO AD INFRAROSSI

Il sensore ad infrarossi, montato dietro la finestrella rotonda, riceve i comandi dal telecomando. Il percorso rettilineo tra il telecomando equesta finestrella non deve essere ostruito; in caso contrario, il telecomando non sempre funziona come prescritto.

5. SELETTORI DI ENTRATA

Questi pulsanti selezionano l'entrata attiva al NAD C 162 e il segnale trasmesso alle uscite Tape e alle prese PRE-OUT 1 e 2. I pulsanti sul telecomando rappresentano il doppione, ad eccezione dell'entrata per il sintonizzatore; vedere quello. Un LED sopra ciascun pulsante selettore d'input indica quale entrata è stata selezionata.

PHONO Seleziona il giradischi collegato alle prese PHONO MM oppure MC quale entrata attiva. Premendo il pulsante DISC sul telecomando SR 5 si selezione l'entrata Phono.

CD Scegli il CD (o altre sorgente di livello di linea) collegato alle presedel CD quale entrata attiva.

VIDEO Seleziona il VCR (oppure il preamplificatore stereo TV/Satellite/Cavo) collegato alle prese VIDEO quale entrata attiva. Premendo il pulsante VIDEO 2 sul telecomando SR 5 si selezione l'entrata VIDEO.

AUX Selezione un'altra sorgente di livello collegata alle prese AUX quale entrata attiva.

TUNER Sceglie il sintonizzatore (o altra sorgente di livello) collegato alle prese Tuner quale entrata attiva. Il telecomando è dotato di pulsanti separati per AM ed FM: premendo uno di quosti si selezione l'entrata per il sintonizzatore C 162.

TAPE 2 Seleziona Tape 2 quale entrata attiva.

TAPE 1 Monitor Seleziona l'uscita dal registratore quando si ascoltano nastri o si controllano registrazioni tramite le prese Tape 1. Premere una volta il pulsante Tape 1 per selezionario; premerlo nuovamente per ritornare alla selezione dell'entrata normale. Tape 1 è una funzione per il controllo del nastro che non esclude la selezione dell'entrata attuale. Ad esempio, se il CD si trova in condizione di input attivo quando si selezione TAPE 1, il segnale per il CD continua ad essere selezionato e trasmesso alle prese OUTPUT TAPE 2 e TAPE 2 ma è il suono proveniente dal registratore collegato a Tape 1 che viene ascoltato. Oltre al LED ambra che conferma l'insertimento della cassetta Tape 1, il LED verde per l'entrata attiva rimane accesso.

NOTA

Il telecomando fornito con il C 162 è del tipo universale NAD, realizazo specificamente in modo da funzionare perfettamente con vari modelli NAD. Alcuni pulsanti di quello telecomando non sono abilitati in quanto le relative funzioni non trovano risconto nel C 162. I pulsanti dei selettori Video 2 e Video 3 sul telecomando non funzionano per il C 162.

6.COMANDI PER LA REGOLAZIONE DI ALTI E BASSI

Il NAD C 162 è dotato di comandi di tono per i bassi e gli alto per regolare il bilanciamento tonale dell'impiano.

La posizione "ore dodici" confirma la condizione della piatta sulla amplificazione o interruzione: la posizione è indicata da un arresto. Girare il dato in senso orario per augmentare l'intensità dei Bassi o degli Alti. Girare il dato in senso antiorario per diminuire l'intensità dei Bassi o degli Alti. I comandi di tono non influenzano le registrazioni effettuate usingle le uscite nastro.

7. ESCLUSIONE TONI

L'interruttore TONE DEFEAT bypassa la sezione dei comandi di tono del NAD C 162. Se i comandi di tono di solito non si usano, e si lasciano pertanto nella posizione "ore 12", si suggerisce allora di cancellare completeness la sezione Tone Control usingellothis interrogatore. Nella posizione 'out', i circuiti Tone Control sono attivi; premendo l'interruttore TONE DEFEAT si bypassa la sezione Tone Control.

8. BILANCIAMENTO

Il dato BALANCE regola i livelli relativi dei diffusori sinistro e destro. La posizione "ore dodici" fornisce parli livelli ai canali di sinistra e di destra. Questa posizione è individata da un incavo.

Ruotando il dato in senso orario si sposta il bilanciamento acustico versus destra. Ruotando il dato in senso antiorario si sposta il bilanciamento acustico versus sinistra. Il dato BALANCE non ha alcun effetto sulle registrazioni effettuate usinge le uscite del nastro.

9. VOLUME

Il lavoro VOLUME regola l'intensità sonora totale dei segnali alimentati ai diffusori. E' motorizzato e può essere regolato dal telecomando. Il lavoro VOLUME non ha alcun effetto sulle registrazioni effettuate usingo le uscite del nastro.

Premere il pulsante MUTE sul telecomando per eliminare provisoriamente il suono ai diffusori e alla cuffia. Il modo di silenziamento è indicato dal lampeggio del LED dell'entrata attiva. Premere nuovamente MUTE per ripristinare il suono. Con il silenziamento non si pregiudica la registrazione in corso con le uscite Tape, ma si preguidica il segnale che viene portato all'uscita del preamplificatore (Pre Out).

COME EFFETTUARE UNA REGISTRAZIONE

Selezionando una qualsiasi sorgente, il relative segnale viene portato direttamenteanche al registraratore collegatoagli OUTPUT TAPE 2oppure TAPE 1 per la registrazione.

COME COPIARE DA NASTRO A NASTRO

E' possiblo copiare tra due registratori collegati al NAD C 162. Inserire il nastro originale nel registratore collegato a Tape 2 ed insere il nastro vergine nel registratore collegato a Tape 2. Selezionando l'entrata TAPE 2 è ora possiblo registrar dal Nastro 2 al Nastro 1, controllando inoltre il segnale che proviene dal nastro originale.

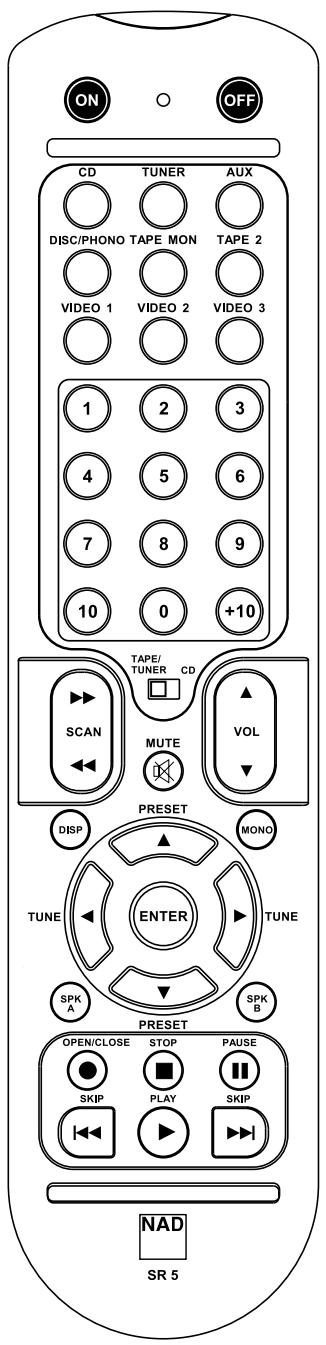

TELECOMANDO

Il telecomando serve per tutte le funzioni principali del NAD C 162 ed ha inoltre comandi supplementari per i sintonizzatori, i riproduitori per cassette e CD della NAD. Funzione fino ad una distanza massima di 5 metri.

Per garantire la massima durata di funzionamento si consigliano batterie alcaline. Lo scomparto sul retro del telecomando va dotato di due batterie AAA (R 03). Quando si sostituiscono le batterie, controllare sempre che siano state infiltrate nel verso giusto, come appunto indicate all'interno dello scomparto portabatterie.

Si prega di fare riferimento alle sezioni precedenti del Manuale per una descrizione più completeness di tutte le singole funzioni.

Premere il pulsante ON per accendere l'unità, la spia Stand-by sul pannello anteriore passera à amber a verde entro due secondi, nelle la spia del CD lampeggia automaticamente quattro volte. L'unità è ora prima per l'uso

Premere OFF per commutare l'unità a standby; la spia Stand-by sul pannello anteriore passera da verde ad ambra.

I selettori di entrata VIDEO 1,VIDEO 3 ed I pulsanti SPK A e SPK B sul telecomando SR 5 non funzionano se usati con il C 162.

VIDEO 2

Selezione il VCR (oppure il preamplificatore stereo TV/Satellite/Cavo) collegato alle prese VIDEO, quale entrata attiva.

SINTONIZZATORE

Selezione l'entrata del sintonizzatore sul NAD C 162 e le gamme d'onda AM oppure FM su un sintonizzatore NAD separato con telecomando.

MUTE

Premere il pulsante MUTE per interrompere provisoriamente il suono ai diffusori e alla cuffia. Il modo di silenziamento è indicato dal lampeggio del LED dell'entrata attiva. Premere nuovamente MUTE per ripristinare il suono. Con la tacitazione non si pregiudica la registrazione in corso con gli output Tape.

VOLUME PRINCIPALE "MASTER VOLUME"

o rispettivamente augmenta o diminuisce l'impostazione del volume. La manopola per il dato motorizzato del volume sul pannello indica il livello impostato.

Oltre ai comandi relativi all'amplificatore NAD C 162, vi sono和其他 pulsante che azionano la maggior parte dei riproduitori NAD per CD e per cassette con Nad-Link:

CONTROLLO SINTONIZATORE

(da usare con il sintonizzatore NAD)

TUNE o scansiona rispettovamente le frequenze delle stazioni superiori o inferiori sa per AM sua per FM.

PRESET ▲ o▼ selezione rispettovamente la preimpostazione di una stazione con numero superiore oppure inferiore.

CONTROLLO CD PLAYER

(da usare con il CD player NAD)

inserisce la Pausa.
■ inserisce lo Stop.
inserisce Play (Riproduzione) o alterna tra Play (Riproduzione) e Pause (Pausa).
o inseisce il salto di una pista (Track Skip); premere una volta per passare alla pista successiva oppure per ritornare all'inizio della pista precedente o a quella in ascolto.

CONTROLLO CASSETTE DECK

(Da usare con cassette deck NAD

atrasporto unico (DECK B) o doppio (A e B)

o inserisce Riproduzione avanti oppure indietro.
- arresta la riproduzione
inserisce il Riavolgimento.
inserisce Avanzamento rapido.

NOTA

La luce diretta o un'illuminazione molto forte posso nono pregiudicare la portata operativa e l'angolo attivo del telecomando.

BI-AMPING

Alcuni altoparlianti sono dotati di terminali separati per i sottogruppi LF ed HF dei diffusori (bassa ed alta frequenza). Questa condizione permette di "bi-amplificare" tali diffusori: per LF ed HF, si usa un amplificatore a parete, in modo da migliorare quando più possibile la qualità del suono.

Il NAD C162 ha due gruppi di output per preamplificatori ("PRE OUT 1 e 2") per facilitare le connessioni per il "Bi-amping". Inoltre, il livello da PRE OUT 2 può essere ridotto in relazione a PRE OUT 1 per consentire l'impiego di amplificatori di potenza con gadagno differente (fattore di amplificazione).

Per impostare il C162 con amplificatore di potenza occorre individuare prima di tutto quale amplificatore abbia il guadagno massimo. Cio è facile: basta raffrontare il livello dell'intensità sonora degli amplificatori di potenza di un sistema identico (tenere il lavoro di regolazione del volume al medesimo livello; usare la stessa sorgente e gli stessi diffusori). L'amplificatore con intensità sonora superiore ha il guadagno maggiore (notare che non si tratta dell'amplificatore più potente dei due).

Collegare l'amplificatore con gadagno maggiore alle prese PRE OUT 2 (N. 12); I'alto amplificatore va collegato alle prese PRE OUT 1 (N. 11).

Partendo alla posizione del livello massimo (0 dB), usare il dato volume PRE OUT 2 (N. 13) per ridurre il livello di uscita di PRE OUT 2 in modo che il livello del volume di entrambi gli amplificatori di potenza sa perfettamente pari.

RICERCA GUASTI

PROBLEMIA	CAUSA	SOLUZIONE
ASSENZA DI SUONO	Cavo alimentazione CA scollegato, o assenza di tensioneSelezionato Tape 1 MonitorMute insertoL'amplificatore di potenza è spentoCuffia inserta	Controllare che il cavo CA sia collegato e che l'apparecciatura sa in tensioneDisabilitare il modo Tape 1 MonitorSpagnere il MuteAccendere l'amplificatore di potenzaScollegare la cuffia
NON SI HA SUONO DA UN CANALE	Comando Balance non centratoIl cavo RCA all'amplificatore non è collegato come prescritto oppure è danneggiato.Cavo entrata scollegato o danneggiato	Centrare il commando BalanceControllare i cavi e le connessioniControllare i cavi e le connessioni
PROBLEMA SOLO SULL'ENTRATA FONO	Assenza di segnaleRonzio sull'input fono.Segnale debole o con distorsione	Controllare che l'interruttore MM-MC sia impostato come prescrittoControllare che il cavo a terra del fono sia collegatoControllare che il giradischi si alla l'acciatto all'entrata fono corretta MM oppure MC
MANCATO FUNZIONAMENTO DEL TELECOMANDO	Batterie scariche o non inserite come prescrittoFinestrella trasmettitore o ricevitore ad infrarossi IR ostruiteRicevitore infrarossi IR diretamente esposto ai raggi solari oppure luce ambiente molto forte	Verificare o sostituire le batterieEliminare l'osluzioneCollocare l'unità lontano dal sole; ridurre l'intensità luminosa dell'ambiente

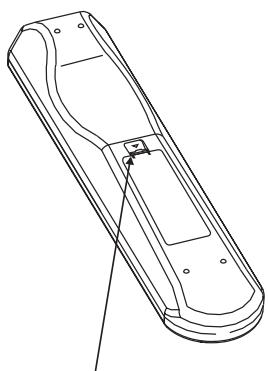

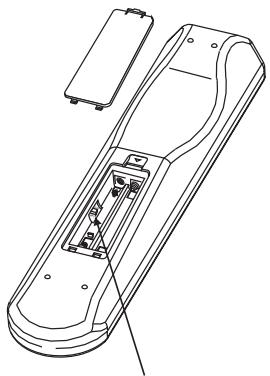

PER TOGLIERE IL COPERCchio DELLE BATTERIE DAL SUO ALLOGGIAMENTO, PREMERE VERSO IL BASSO E SOLLEVARE LA LINGUETTA

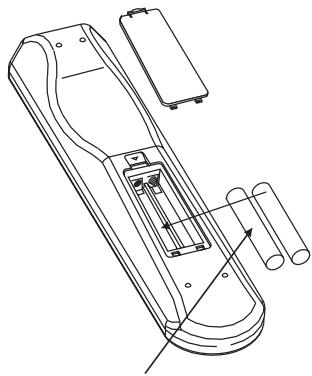

COLLOCAREL BATTERIE NELL'APERTURA.ASSICURARS DI AVER RISPERTATILCORRETO MONTAGGIO

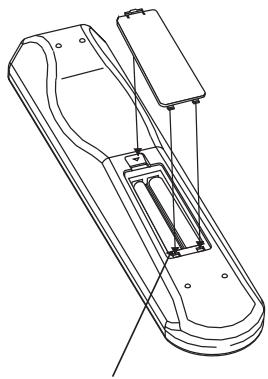

RIMETTERIL COPERCHIO DELLE BATTERIE ALLINEANDO ED INSERENDO LE DUE LINGUETTE NEI FORI. PREMERE IL COPERCHIO DELLE BATTERIE IN POSIZIONE FINO A CHE NON SI SENTE UNO SCATTO DI CHIUSURA

DEV.1 & DEV.2
