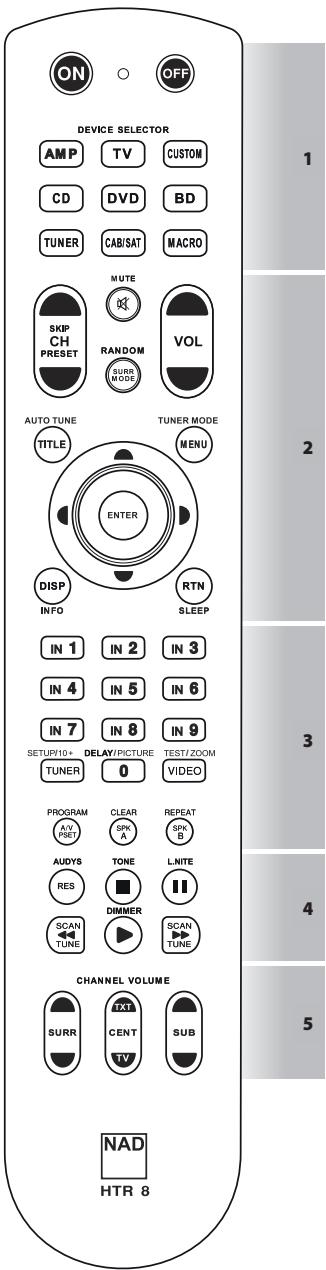

1 Nella parte superiore, si trovano i tasti ON/OFF, MACRO ed i tasti di otto dispositiivi
2 Nella sezione mediana superiore, visono i tasti di canale, volume, MUTE, Navigazione e suono surround
3 Nella sezione mediana, si trovano A/V PSET, SPEAKER, PROGRAM, CLEAR, TEST, REPEAT ed itasti numeri ci da 0 a 10+
4 La sezione mediana inferiore alloggia i tasti di lavoro trasporto
5 Nella sezione inferiore, infine, si trovano i tasti correttori CHANNEL VOLUME

NAD è un marchio registrato della NAD
Electronics International, una divisione della
Lenbrook Industries Limited
Copyright 2012 NAD Electronics International,
una divisione della Lenbrook Industries Limited

• Controlla un massimo di 8 dispositiivi.
• Apprende un massimo di 360 comandi.
• Registra fino a 52 macro con un massimo di 64 comandi ciacuna.
  Funzione punch-through configurable.
• Illuminazione dei tasti con timeout programmabile.
  Possibilità di eseguire l'upgrade.
  Contiene libreria preprogrammata dei codici NAD a distance.

L'HTR 8 NAD è gli pranto a far funzionare i componenti NAD appena estratto alla sua scatola, ma racchiude davverootto telecomandi in uno. Ciacuno degli 8 tasti del Selettore del dispositiivo posti nella parte superiore del dispositiivo più richiamare una nuova "pagea" dei codici del telecomando perché siano trasmessi dai restanti tasti. É possible "insegnare" i codici da qualsiasi componente controllato a distanza via infrarossi, a prescindere alla marca, ad uno o tutti tali componenti.

Naturalmente, ilsystemaipiogico è indesignareicodici dalDVDplayer alla "pagina"del selettore deldispositivo [DVD],icodici del televisore alla"pagina" [TV]eosi via,anche non occorre seguireuno schemascSpecifico:èpossible caricare qualsiacomado su qualisiastato o in qualsiapagina (vedere "APPRENDIMENTODELCODICIDALALTRITELETECOMANDI",di seguito).

L'HTR 8 è gli preprogrammato con una seriese completeness di comandi NAD nella sua pagina del Selettore del dispositivo [AMP] e con i comandi della libreria per far funzionare la maggior parte dei componenti DVD, CD, BD o TUNER di NAD sulle relative "pageine" del Selettore del dispositivo. Questi comandi di default sono permanenti: Anche se si istruisce l'HTR 8 affinché nuovi comandi perdano il loro posto, i comandi della libreria sottostanti resteranno operativi e potranno essere richiamati lavoramente nel caso in cui si dovesse aggiungere un componente NAD al proprio impianto in seguito (vedere "MODO DELETE", di seguito).

ACQUISIRE DIMESTICHEZZA CON L'HTR 8

L'HTR 8 si divide in duesezioni principali. Otto tasti del Selettore del dispositivo in alto—[AMP], [DVD], [TV] e casi via—impostare i restanti tasti del telecomando su una "pagea" di comandi per controllare un componente specifico. Un tasto Seleziona dispositivo stabilisce soltanto quale componente controllerà

l'HTR 8, non realizza alcuna funzione sul componenti. Tutti gli和其他 tasti sono tasti funzione in grado di "apprendere" i codici di lavoro teoricamente da qualiasi controller remoto ad infrarossi, consentendo di insegnare i codici della propria apparecchiatura, a prescindere alla marca, all'HTR 8.

Tutti tasti funzione sulla "pagina" [AMP] del Selettore del dispositivo realizzano le funzioni sul ricevitore. L'HTR 8 può comandare molti altri componenti NAD dalle sue pagine [DVD], [CD], [BD] e [TUNER].

È importante notare che alcuni tasti dell'HTR 8 realizazo varie funzioni a seconda della pagina del Selettore del dispositivo scelta. Il colore dell'etichettata del tasto del Selettore del dispositivo corrisponde all'etichettatura dei tasti funzione. Piè al centro, la "pagina" del selettore del dispositivo [AMP] di colore nero corrisponde all'etichettatura di colore nero tasti numerici. Quando la pagina del selettore del dispositivo [AMP] dell'HTR 8 è attiva, questi tasti selezionano le entrate del ricevitore A/V. Allo stesso modo, la "pagina" del Selettore del dispositivo [DVD] di color porpora corrisponde a varie etichette di color porpora, la pagina di colore verde del tasto del dispositivo [TV] di colore verde e casi via.

APPRENDIMENTO DEI CODICIA DA ALTRI TELECOMANDI

Iniziare collocando l'HTR 8 "faccia a faccia" con il telecommando sorgente in modo che le finestre dei due dispositivi venga- no a trovarsi a circa 2 pollici di distanza I'une dall'altra.

• Entrare in modo Learning: sull'HTR 8, premere e tenere premuti contemporaneamente per 3 secondi un tasto del Selettore del dispositivo ed il tasto [RES], sino a che il LED Learn dell'HTR 8 non si accenda con luce fissa di colore verde.
• Premere il tasto funzione dell'HTR 8 al quale si desidera far apprendere un lavoro, il LED Learn diventerà di colore ambra.
• Premere e tenere premuto il tasto funzione sul telecomando della sorgente: il LED learn dell'HTR 8 lampeggerà con luce di colore ambra per un paio di secondi, poi diventerà di colore verde fisso. Il lavoro è stato appreso.
• Premere nuovamente il tasto del Selettore del dispositivo dell'HTR 8 per uscire dal modo Learning.

Se il LED Learn non lampeggia con luce di colore ambra, potrebbe essere necessario dover variate la distance tra i telecomandi. Se il LED Learn diventa di colore rosso,invece che verde, significa che quel dato lavoro del telecomando sorgente non è stato acquisito.Ritentare. Possono verificarsi rari casi in cui vi sono dei formati IR non compatibili con l'HTR 8.

Eaggio: Apprendimento "Pausa DVD"
Posizione are I'HTR 8 ed il telecomando del proprio DVD player come descririto in precedenza.

• Sull'HTR 8, preme e tenere premuti contemporaneamente [DVD] e [RES]; il LED Learn diventa di colore verde fisso.
• Premere il tasto [I] (pausa) del-I'HTR 8; il LED Learn diventa di colore ambra.
• Premere e tenere premuto il tastopausa del telecomando del DVD player; il LED Learn dell'HTR 8 lampeggia con luce di colore ambra e poi dividenta di colore verde fisso. Il lavoro è stato appreso.
• Premere nuovamente [DVD] per uscire dal modo Learning.

NOTE

L'HTR 8 è in grado di apprendere fino a 360 comandi sfruttando i tasti del selettore del dispositorio [DEVICE SELECTOR] e i tasti funzione.
- É inottre possible configurare i tasti del selettore del dispositivo [DEVICE SELECTOR] in modo da caricare qual-siasi lavoro.
- Tenere premuto un tasto configurato del selektore del dispositivo [DEVICE SELECTOR] per almeno 2 secondi per eseguire la funzione assegnata allo specifico pulsante.
- Premendo per un tempo più breve un tasto del selettore del dispositivo [DEVICE SELECTOR] si avrò come effetto solo il cambiamento del dispositivo attivo

ANNULLARE L'OPERAZIONE

É possible annullare la configurazione di un tasto premendo il tasto del Selettore del dispositivo attivo prima di aver portato a termine la procedura di appendimento: il LED Learn diventerà di colore rosso.

PUNCH-THROUGH

La funzione "punch-through" dell'HTR 8 consente di conservare un tasto funzione da una "pagina" di Sezione del dispositivo ad un'altra, in modo che, ad esempio, la funzione AMP [MODO SURR] commande alla più il ricevitore quando la pagina del Selettore del dispositivo DVD è attiva.

NOTA

I tasti [VOL / ] dell'HTR 8 sono preprogrammati come "punch-through" per tutte le pagine di selezione del dispositivo: [VOL / ] metterà in funzione il volume master del ricevitore a precindere dal dispositivo atua!tualmente selezionato. I comandi del volume del canale [SURR], [CENTER] e [SUB] sono preprogrammati allo!.stesso modo come "punch-through".

Per impostare un "punch-through", dopo essere entrati in modo Learning ed aver premuto il tasto per il quale si desidera realizzare tale operazione, basta premere due volte il tasto del dispositivo sul quale realizazze il "punch-through". Il LED di stato diventerà di colore verde, premere nuovamente il tasto del Selettore del dispositivo per uscire dal modo Learning.

Esemblio:Realizzare il punch-through del tasting AMP [SURR MODE] nella "pagina"DVD

• Sull'HTR 8, premere e tenere premuti contemporaneamente [DVD] e [RES]; il LED Learn diventa di colore verde fisso.
  Premere [SURR MODE], il LED Learn diverta di colore ambra.
• Premere due volte [AMP], il LED Learn diventa di colore verde.
• Premere nuovamente [DVD] per uscire dal modo Learning.

COPIARE UN COMANDO DA UN ALTRO TASTO

È possibile copiare un dato da qualiasi tasting dell'HTR 8 a qualiasi altrto. Per copiare un dato funzione, dopo essere entrati in modo Learning ed aver premuto il tasto su cui si desidera copiare, premere semplicamente il tasto del dispositivo dal quale si desidera copiare, avendo prima premuto il suo tasto del Selettore del dispositivo se"This risiede in un altra"pagea'del dispositivo. Il LED di stato diventerà di colore verde, premere nuovamente il tasto del Selettore del dispositivo per uscire dal modo Learning.

Esembio: copiare il dato Pausa dal pulsante CD al tasto AMP [II]:

• Sull'HTR 8, preme e tenere premuti contemporaneamente [AMP] e [RES]; il LED Learn diventa di colore verde fisso.
  Premiere [II] (pausa), il LED Learn diventa di colore ambra.
  Premere [CD]; premere [I] (pausa); il LED Learn diventa di colore verde.
• Premere nuovamente [AMP] per uscire dal modo Learning.

NOTA

Le funzioni copia e punch-through sono simili. Tuttavia, se si copia un dato e poi lo si cancella, o si sovrascire il dato originale (tasto sorgente), il dato del dato su cui si è copiato resta immutato. Se si realizza il "punch-through" su un dato e poi si cancella o si sovrascire il dato originale, le funzioni sulle quali si è eseguita l'operazione di "punch-through" cambieranno anchesse di conseguenza. Se la funzione sorgente e la funzione di destinazione sono la stessa, l'HTR-8 ripristinerà un dato appreso in precedenza, se ne esiste uno. Pertanto, se si cancella inavvertamente un dato appreso o una tabella di libreria sopra i dati appresi, quello è un modo rapido per recuperarlienza dover di nuovo eseguirne l'apprendimento.

COMANDI MACRO

Un lavoro "macro" è una seriesi di due o più codici del telecommando emessi automaticamente mediante la pressione di un unico tasto. É possible usare una macro per automatizzare una sequenza di comandi semplice, tipo "Accendere il DVD player e poi premere 'play'". Oppure, è possible comprerde el elaborare le macro per alimentare un intero impianto, selezionare una sorgente, scegliere un modo di ascolto ed iniziare una riproduzione: di nuovo, tutto con la pressione di un unico tasto. L'HTR 8 è in grado di registrarune una macro per ciaccuno dei tasti funzione del selettore del dispositivo [DEVICE SELECTOR].

NOTA

Le macro sono indipendenti dal dispositivo attualmente selezionato.

REGISTRAZIONE DELLE MACRO

Per registrar une macro, premere et tenere premuti per 3 secondi contemporaneamente sia il tasto [MACRO] sia il tasto funzione dell'HTR 8 al quale si desidera assegnare la macro, fino a che il LED di stato diventa di colore verde. Inoltre, si accenderà il pulsante della macro.

Premere la sequenza di tasti funzione da registrar nella macro, assicurandosi di premere prima il tasto del Selettore del dispositivo richiesto per ogni funzione (mente si registra la macro, è possibile commutare i dispositivi per quando volta sia necessario). Cio consente di create una macro contente comandi provenienti da più di una "pagea" del selettore del dispositivo.

Una volta terminato l'insertimento della sequenza di comandi desiderata, premere nuovamente [MACRO] per memorizzare la macro: il LED Learn ed il tasto [MACRO] si spegneranno.

NOTA

Ogni macro può memorizzare sono ad un massimo di 64 fasi di lavoro. Se si supera tale numero, la macros sare memorizzata automaticamente dopo l'aggiunta del 64mo lavoro.

Esempio: Registrar una macro sul tasto [0] per accendere il ricevitore NAD, accendere il DVD player, Selezionare "Input 1" e iniziare la riproduzione del disposito "Input 1" collegato (come nel DVD player):

• Sull'HTR 8, premere e tenere premuti contemporaneamente [MACRO] e [0] (zero numero); il LED Learn diventa di colore verde fisso.
• Premere [AMP], premere [ON]; premere [DVD], premere [ON]; premere [AMP], premere [1] (Input 1); premere [DVD]; premere [▶] (Play) (il LED Learn lampeggia ad agli aggiunta).
• Premere nuovamente [MACRO] per uscire dal modo di registrazione macro.

Per eliminare una macro, realizzare le fasi della procedura descritta in precedenza -, in cui la funzione è inegna.

ESECUZIONE DELLE MACRO

Per eseguire una macro, premere e rilasciare [MACRO]; si accenderà per 5 secondi. Mention resta acceso, premere un tasting dell'HTR 8 su cui è stata in precedenza memorizzata una macro.

Sarà eseguita la macro corrispondente; man mano che si esegue ciacuna fase, il tasting del suo Selettore del dispositivo "superiore" lampeggia per breve tempo; una volta terminata l'esecuzione, il tasting [MACRO] si spelgne. La pressione di qualiasiarsi altri tasting dell'HTR 8 durante l'esecuzione di una macro ne provocherà l'interruzione. Ricordare che affinché il dispositivo di emissione ad infrarossi dell'HTR 8 possa attivare i componenti di destinazione, occorre tenere in mano l'HTR 8 stesso.

NOTA

Quando si esgue una macro, si inserisce automaticamente un ritardo di 1 secondo tra i loro comandi. Nel caso in cui occorra un ritardo superiore ad 1 secondo tra particolare comandi (ad esempio, per consentire ad un componente di avviarsi Completely), è possible registrar fasi "vuote" nella macro Cambiaro le "page" del Selettore del disposito sansa inserire le funzioni di lavoro effettive.

TIMEOUT DEL

L'ILLUMINAZIONE DEI TASTI

È possible impostare l'illuminazione dei tasti dell'HTR 8 perché resti accesa per un periodo compreso tra 0 e 9 secondi. Il valore predefinito è 2 secondi. Per impostare il timeout di illuminazione, premere e tenere premuti contemporaneamente per 3 secondi i tasti [DISP] e [0-9] del'HTR 8, con il numero corrispondente alla durata desiderata del timeout; il LED Learn lampeggerà due volte a confirmara della nuova impostazione. Quando si imposta sullo zero, l'illuminazione non si accenderà affatto.

NOTE

• L'illuminazione dei tasti è attivata quando si prene un qualiasi tasto dell'HTR 8.
  Se I'HTR 8 rileva un movimento, l'illuminazione dei tasti viene attivata alla bisogno di premere un tasto. L'illuminazione dei tasti viene attivataanche quando I'HTR 8iene scopso.
  l'illuminazione dei tasti è la causa del maggior consumo delle batterie del l'HTR 8. Un timeout di illuminazione dei tasti breve prolunghera la vita utile delle batterie in modo notevole; spegnendolo del tutto (impostandolo su 0 secondi) la prolunghera ulteriormente.

CONFIGURAIZIONE DELL'ILLUMINAZIONE DEI TASTI

Tasti da premere (per 3 secondi)	Modo
DISP + Tasto numero- co (0-9)	Impostare il tempo per lo spegnimento dell'illuminazione dei tasti in base al numero di secondi corrispondenti al ta-sto numero. Lo zero disattiva completa-mente l'illuminazione dei tasti.
DISP + OFF	Disattivazione sensore luminoso.L'illuminazione dei tasti si accende premendo qualsiasi tasto.
DISP + ON	Attivazione sensore luminoso.
DISP + ENTER	Imposta la soglia del sensore luminoso al livello di luminosità attuale.
DISP + RTN	Rìporta tutte le impostazioni di illu-minazione dei tasti ai valori predefiniti.

È possibile azzerare l'HTR 8 alle sue condizioni di fabbrica, cancellando tutti i comandi acquisiti, i tasti copiati e sui quali sia stata effettuata un'operazione di "punch-through", le macro ed altre informazioni di configurazione, riportando tutti i tasti ai rispettovi comandi di libreria preprogrammati.

Per effettuare un azzeramento di fabbrica, premere e tenere premuti contemporaneamente per 10 secondi i tasti [ON] e [RTN] dell'HTR 8; il LED Learn inizIERA a lampeggiare con luce di colore verde. Rilasciare [ON] e [RTN] prima del completamento del secondo lampeggiamento; il LED Learn diventerà di colore rosso a segnalare che il telecomando è stato azzerato.

NOTA

Occorre rilasciare [ON] e [RTN] prima dello spegnimento del secondo lampeggiamento, in caso contrario l'unità non si azzerera; nel caso in cui si verificasse ciò, ripetere l'intera procedura.

MODO DELETE

L'HTR 8 più memorizzare comandi appresi, copiati e della "libreria di default" su un unico tasto. I comandi della libreria di default sono i codici NAD preprogrammati, comme i comandi del ricevitore nativi sulla "pagina" [AMP].

È possible cancellare i comandi per fasi all'indietro fino al dato della libreria di default su agli tasto, eliminando i comandi appresi, le funzioni punch-through ed i tasti copiati.

NOTA

I comandi della libreria di default non possono essere cancellati, pertanto non ci si deve preoccupare che il modo Delete possa provocare modifiche irreversibili.

Per entrare in modo Delete, premere e tenere premuti contemporaneamente per 3 secondi il tasto del Selettore del dispositivo desiderato ed il tasto [RTN], forn a che il LED Learn non diventi di colore verde. Premere il tasto funzione il cui dato si desidera cancellare; il LED Learn lampeggerà; il numero di volte segnala quale tipo di funzione si sua attivata (vedere la tabella di seguito). Per uscire dal modo Delete, premere nuovamente il tasto del Selettore del dispositivo.

NOTA

È possibile cancellare comandi di tasti funzione multipli sulla stessa "pagina" del Selettore del dispositivo, ma per cancellare più di una pagina del Selettore del dispositivo occorre uscire dal modo Delete e poi rientare sulla pagina richiesta.

Lampeggia	Tipodi comando
1	Comando della libreria di default
2	Comando della libreria copiata
3	Comando appreso

CARICAMENTO DELLE LIBRERIE DEI CODICI

L'HTR 8ould memorizzato una libreria diversa di codici NAD di default per agli "pagina" del Selettore del dispositivo. Se la libreria di default originale non controlling il proprio CD player, BD player, DVD player NAD o altri componente, seguire la procedura indica di seguito per cancellare la libreria dei codici.

Iniziare assicurandosi che il componente che si desidera far controllare all'HTR 8 sua collegato ed alimentato (su "on" - "accesso", non sempliciente in standby). Per entrare nel modo Liberia dell'HTR 8, preme e tenere premuti contemporaneamente per 3 secondi il tasto del Selettore del dispositorio desiderato ed il tasto [A/V PSET], fino a che il LED Learn non diventi di colore verde.

Tenendo l'HTR 8 puntoerto versus il com- poniente, inseire il numero della libreria dei codici a tre cître idoneo alla tabella fornita di seguito. Premere [OFF]. Se il componente si spegne, premere [ENTER] per accettare quel numero della libreria dei codici ed uscire dal modo Libreria. Se il componente non si spegne, inseire il numero della libreria dei codici a tre cître preso alla tabella.

Quando si inserisce il numero corretto, il componente si spegne, premere [ENTER] per accettare quel numero della libreria dei codici ed uscire dal modo Liberia.

CODICE LIBERIA	DESCRIZIONE PRODOTO NAD
100	Ricevitore con Acceso / spento discreto
101	Ricevitore con Acceso / spento alternato
102	S170
103	L75
104	Comandi seconda zona
3112	Zona 3
4112	Zona 4
105	L70
106	L76
107	118
108	L53
109	L73
110	Ricevitore / amplificatore stereo
111	Seconda zona steroe
112	Serie TxxS
200	Lettore CD
201	Lettore CD (vecchio)
202	S170, 5240, 5340
203	S325
204	S060
205	M5
300	Sintonizzatore
301	Sintonizzatore L75, L76
302	Sintonizzatore L70
303	Sintonizzatore L53
304	Sintonizzatore L73
305	C425
306	C445
307	Sintonizzatore serié TxxS
400	Deck nastro B
401	Deck nastro A
500	TV 280
501	MR13
502	MR20
503	PMR45
600	T535, T562, T585, M55
601	T550, L55
602	T512, T531, T532, T571, T572
603	L70, L73 DVD
604	L56
605	T513, T514, T515, T517, T524, T533, T534
606	L53 DVD

MODO SEARCH (RICERCA)

Se nessuno dei codici della tabella, una volta inserto, accende il componente e si è abbastanza sicuri di aver seguito in modo completeness e preciso la procedura precedente, si potrebbe voler tentare il metododi di "ricerca" comeindicato di seguito:

Entrare nel modo Libreria premendo etenendo premuti contemporaneamente per 3 secondi il tasting del Selettore del dispositorio desiderato ed il tasting [A/V PSET], fino a che il LED Learn non diventi di colore verde. Ora, premere e tenere premuto il tasting [▲] o [▼] dell'HTR 8; il telecomando proceder ad incrementiattraverso tutti i codici disponibili ad una velocit di circa 1 al secondo.

Se il componente si spegne, rilasciare immediatamente il tasting cursore, premere [ENTER] per accettare quel numero della libreria dei codici ed uscire dal modo Libreria. Provare qualemando; se ci si dovesse accorgere di essere andati oltre la libreria dei codici necessaria, entrare nuovamente nel modo Libreria ed useare il tasting cursore per tornare indietro.

NOTA

È possibile che il modo di ricerca trovi librerie dei codici che mettono in funzione, almeno parzialmente, componenti di altre marche (non NAD). Una volta scoperte tali possibilità, è di certo POSSIBLE sfruttarle. Tuttavia, dato che possiamo garantire la completeness o la precisione soltanto delle librerie dei codici NAD, non possiamo supportare il funzionamento dell'HTR 8 con componenti di altre marche.

VERIFICA DEL NUMERO DELLA LIBRERIA DEI CODICI

É possible verificare la liberia dei codici attuale sul tasto del Selettore del dispositivo nel seguente modo. Entrare nel modo Liberia premendo e tenendo premuti contemporaneamente per 3 secondi il tasto del Selettore del dispositivo del componente desiderato ed il tasto [A/V PSET], forn a che il LED Learn non diventi di colore verde. Premere il tasto [DISP]; I'HTR 8 indica la liberia dei codici attuale mediante il lampeggiare dei tasti [CUSTOM], [BD], e [MACRO].

Ad esempio, perindicare la libreria dei codici #501,I'HTR 8 fara lampegliare [CUSTOM]per 5 volte,fara una pause poi fara lampegliare [MACRO]una volta.Si potrebbe voler prendernota dei numero di libreria dei codici dei propri componenti.

RIEPILOGO DEI MODI DELL'HTR 8

Modo	Tasti da premere (per 3 secondi)
Apprendimento/Copia/Punch Through	Tasto Device + ta-sto RES
Modo Delete	Tasto Device + ta-sto RTN
Registrazione macro	Tasto MACRO + tasto funzione
Modo Library	Tasto Device + tasto A/V PSET
Timeout della retroilluminazione	Tasto DISP + tasto cifa
Azeramento di fabbrica	Consultare “Azeramento di fab-brica” sopra

INTERFACCIA USB

Il telecomando HTR 8 è in grado di eseguire il download e l'upload delle configurazioniattraverso un PC Windows, grazie all'uso di un software proprietario NAD per la programmazione dell'HTR 8. La figura sottostante对我a in dettaglio come eseguire il collegamento del telecomando HTR 8 mediante un cavo USB con un'estremità mini USB a 5 pin.

NOTA

Visitare il sito www.nadelectronics. com/HTR8 per maggiori informazioni sul software per il controllo dell'interfaccia HTR 8 più recente. Il technician addetto all'installazione o il rivenditore di fiducia saranno in grado di fornire tutto il supporto necessario per procedere alla corretta installatione configurazione del software e dell'interfaccia mini USB.
