РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HTR8 LEARNING REMOTE CONTROL NAD

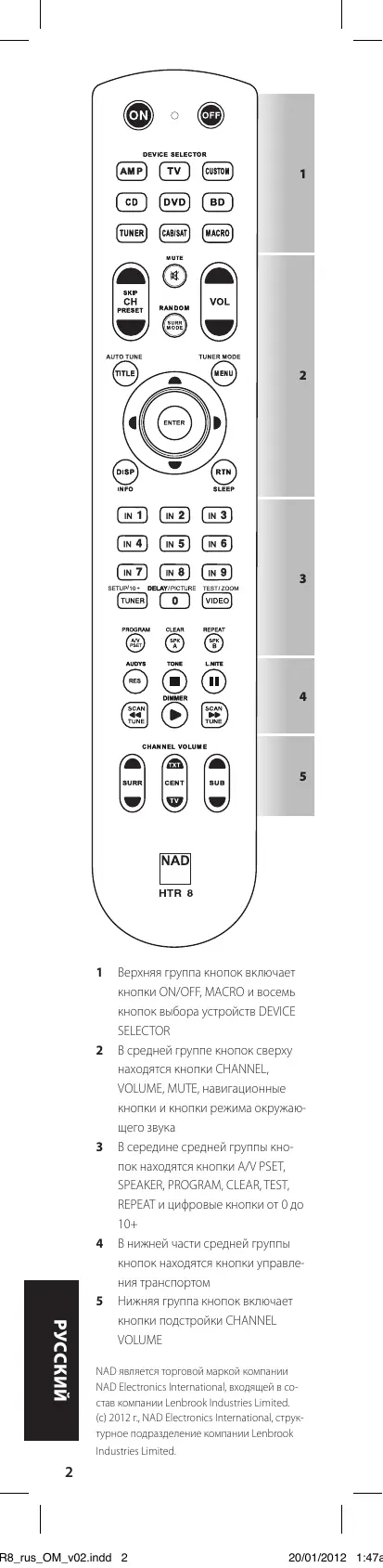

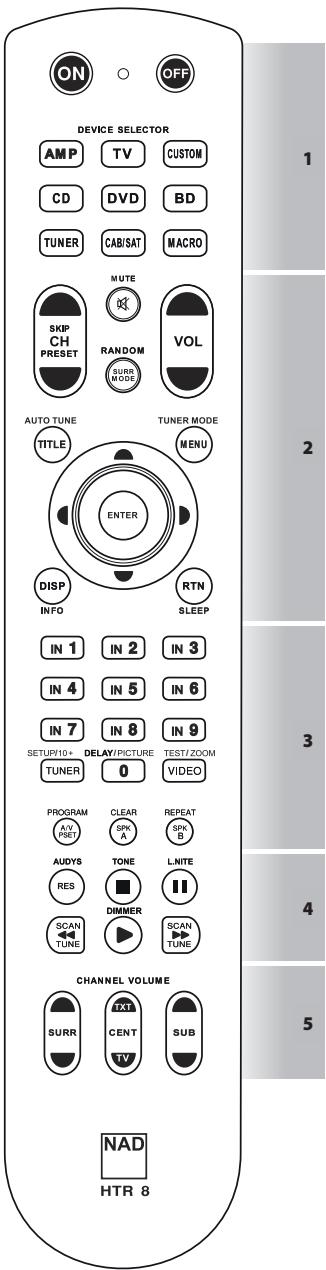

Верхняя группа кнопок включает кнопки ON/OFF, MACRO и восемь кнопок выбора устройств DEVICE SELECTOR В средней группе кнопок сверху находятся кнопки CHANNEL, VOLUME, MUTE, навигационные кнопки и кнопки режима окружающего звука В середине средней группы кнопок находятся кнопки A/V PSET, SPEAKER, PROGRAM, CLEAR, TEST, REPEAT и цифровые кнопки от 0 до 10+ В нижней части средней группы кнопок находятся кнопки управления транспортом Нижняя группа кнопок включает кнопки подстройки CHANNEL VOLUME NAD является торговой маркой компании NAD Electronics International, входящей в состав компании Lenbrook Industries Limited. (с) 2012 г., NAD Electronics International, структурное подразделение компании Lenbrook Industries Limited.

Возможность управления 8 устройствами

Возможность обучения 360 ENGLISH КРАТКАЯ ХАРАКТЕРИСТИКА ПУЛЬТА HTR 8

Запись 52 макрокоманд по 64 команды каждая Настройка сквозных функций (punch-through)

Подсветка кнопк с возможностью автоматического отключения

Возможность модернизации

Наличие предварительно запро- FRANÇAIS

граммированной библиотеки команд для управления компонента- Пульт HTR 8 готов к управлению компонентами NAD сразу после распаковки. Однако на самом деле пульт объеди- ESPAÑOL ми NAD няет в себе восемь пультов ДУ. Каждая из 8 кнопк выбора устройств в верхней части пульта служит для активизации редаваемых остальными кнопками. Вы можете “обучить” одну или все из этих кнопк командам любых других компонентов, управляемых посредством инфракрасного сигнала, независимо ITALIANO новой “страницы” команд пульта ДУ, пе-

несете команды вашего проигрывателя DVD дисков на “страницу” команд DVD, команды вашего телевизора на “страницу” команд TV и т.д., хотя строго определенной схемы не существует: Вы DEUTSCH Будет вполне логично, если вы за- можете обучить любые кнопки любым командам на любой странице (см. раздругих пультов ДУ” ниже). Пульт ДУ HTR 8 уже имеет предварительно запрограммированный полный набор команд для управления ресивером NAD на страницах команд AMP, так- NEDERLANDS дел “Обучение пульта HTR 8 командам же библиотеку команд для управления большинством DVD-, CD-компонентов ответствующих “страницах” команд. Эти команды по умолчанию являются неизменными: даже если вы обучите пульт ДУ HTR 8 новым командам, которые SVENSKA или магнитофонов фирмы NAD на со- займут их место, библиотека основных команд не сотрется и может быть активизирована в любой момент, например, ключить к вашей системе дополнительный компонент фирмы NAD (см. раздел “РЕЖИМ УДАЛЕНИЯ” ниже). R8_rus_OM_v02.indd 3

если вы в дальнейшем решите под-

20/01/2012 1:47a ENGLISH ОБЩЕЕ ОПИСАНИЕ пульта HTR 8 Кнопки пульта ДУ HTR 8 делятся на два основных блока: восемь кнопок выбора устройств в верхней части - AMP, DVD, TV и т.д. - для выбора “страницы” команд пульта, которые будут использоваться для управления определенным компонентом с помощью остальных кнопок. FRANÇAIS Кнопки выбора устройств определяют только то, каким компонентом будет управлять пульт ДУ HTR 8. она не управляет функциями компонента. Все прочие кнопки являются функциональными, которые могут “обучаться” кодам управления практически любого другого инфракрасного пульта ДУ, та- ESPAÑOL ким образом, Ваш пульт HTR 8 можно научить управлять оборудованием любой марки. Все функциональные кнопки на “странице” команд [AMP] предварительно запрограммированы на управление усилителями, предусилителями и ре- ITALIANO сиверами NAD. Пульт ДУ HTR 8 также может управлять многими другими компонентами фирмы NAD путем выбора “страниц” команд DVD, CD, BD и TUNER. Важно отметить, что определенные кнопки пульта HTR 8 выполняют различные функции на различных “стра- DEUTSCH ницах” команд. Цвет кнопок выбора устройств соответствует цветовой маркировке функциональных кнопок. Когда на пульте HTR 8 активной является “страница” команд AMP, эти кнопки используются для выбора входов усилителя и ресивера. Аналогично, красная кнопка выбора устройств DVD NEDERLANDS соответствует нескольким красным маркировкам функциональных кнопок, зеленая кнопка TV соответствует зеленым маркировкам кнопок, и т.д. Обучение пульта HTR 8 командам других Расположите пульт ДУ HTR 8 “нос-к- SVENSKA носу” с пультом-источником таким образом, чтобы инфракрасные сенсоры обоих пультов находились на расстоянии около 5 см друг от друга.

Включите режим обучения: на пульте HTR 8 одновременно нажмите и удерживайте не менее 3 секунд необходимую кнопку выбора

устройств и кнопку RES до тех пор, пока в центральной части пульта HTR 8 не загорится зеленый световой индикатор Learn (обучение).

Нажмите функциональную кнопку пульта HTR 8, под которой вы хо-

тите запрограммировать команду. R8_rus_OM_v02.indd 4 20/01/2012 1:47a желтым цветом.

Нажмите и удерживайте необходимую функциональную кнопку пульта-источника: Индикатор ENGLISH Индикатор обучения загорится обучения пульта HTR 8 в течение одной или двух секунд будет мигать желтым цветом и затем зазапрограммирована.

Нажмите соответствующую кнопку выбора устройств пульта HTR 8 еще раз для выхода из режима FRANÇAIS горится зеленым цветом. Команда

Если индикатор обучения не мигает нить расстояние между пультами ДУ. Если индикатор обучения загорается красным цветом вместо зеленого, то эту конкретную команду пульта-ис- ESPAÑOL желтым цветом, попробуйте изме- точника запрограммировать невозможно. Иногда встречаются проколы инфракрасной связи, несовместимые с Пример: обучение команде “Пауза воспроизведения DVD” Расположите пульт ДУ HTR 8 и пульт ДУ вашего DVD-проигрывателя, как ука- ITALIANO пультом HTR 8.

На пульте HTR 8 одновременно наи кнопку RES. Индикатор обучения загорится зеленым цветом.

Нажмите кнопку [j] (пауза) на пульте HTR 8. Индикатор обучения загорится желтым цветом.

DEUTSCH жмите и удерживайте кнопку DVD Нажмите и удерживайте кнопку паузы пульта ДУ DVD-проигрывателя. начнет мигать желтым цветом и затем загорится зеленым цветом. Команда запрограммирована.

Нажмите кнопку DVD еще раз для выхода из режима обучения. NEDERLANDS Индикатор обучения пульта HTR 8

HTR 8 может запомнить до 360 кнопок DEVICE SELECTOR и функциональных кнопок.

Кнопки DEVICE SELECTOR можно настраивать для запоминания SVENSKA команд с использованием всех

Нажмите кнопку DEVICE SELECTOR и удерживайте ее в течение не функцию, назначенную кнопке DEVICE SELECTOR.

При коротком нажатии настроенной кнопки DEVICE SELECTOR

менее 2 секунд, чтобы выполнить произойдет просто переключение активного устройства. R8_rus_OM_v02.indd 5

20/01/2012 1:47a Отмена обучения ENGLISH Вы можете отменить процесс обучения путем нажатия активной кнопки выбора устройств до завершения процесса обучения. Индикатор обучения загорится красным цветом. Сквозные функции Система “сквозных” функций (punch- FRANÇAIS through) пульта HTR 8 позволяет вам сохранять функциональное назначение кнопки одной “страницы” команд во время использования другой “страницы” команд. Например, функция кнопки SURR MODE “страницы” команд AMP попрежнему может использоваться для управления ресивером, когда активной ESPAÑOL является “страница” команд DVD. Кнопки [VOL D/F] пульта HTR 8 предварительно запрограммированы как “сквозные” функциональные кнопки для всех “страниц” команд. Кнопки [VOL D/F]исполь- ITALIANO зуются для регулировки основного уровня громкости ресивера независимо от того, управление каким компонентом осуществляется в данный момент. Кнопки регулировки уровней каналов SURR, CENTER и SUB также предварительно запрограммированы DEUTSCH как кнопки сквозного действия. Для настройки сквозной функции, после включения режима обучения и нажатия необходимой кнопки, функцию которой вы хотите сделать “сквозной”, просто два раза нажмите кнопку того устройства, для управления которым NEDERLANDS вы хотите использовать соответствующую сквозную функцию. Световой индикатор загорится зеленым цветом. Нажмите кнопку выбора устройств еще раз для выхода из режима обучения. Пример: Настройка сквозной функции кнопки AMP [SURR MODE] для управления ресивером во время использова- SVENSKA ния “страницы” команд DVD

На пульте HTR 8 одновременно нажмите и удерживайте кнопку DVD и кнопку RES. Индикатор обучения загорится зеленым цветом.

Нажмите кнопку SURR MODE. Индикатор обучения загорится желтым цветом.

Нажмите кнопку AMP два раза. Индикатор обучения загорится зеленым цветом.

Нажмите кнопку DVD еще раз для выхода из режима обучения.

R8_rus_OM_v02.indd 6 20/01/2012 1:47a Вы можете скопировать команду любой кнопки пульта HTR 8 на другую кнопку. Для копирования функции кнопки, ENGLISH Копирование команд других кнопок после включения режима обучения и нажатия необходимой кнопки, на которую вы хотите скопировать функкоторой вы хотите скопировать, предварительно нажав соответствующую кнопку выбора устройств, если функция находится на другой “странице” FRANÇAIS цию, просто нажмите кнопку, функцию команд. Световой индикатор загорится зеленым цветом. Нажмите кнопку выбора устройств еще раз для выхода из Пример: Копирование команды “Пауза” со страницы команд DVD на кнопку [j] страницы команд AMP

ESPAÑOL режима обучения. На пульте HTR 8 одновременно нажмите и удерживайте кнопку AMP и кнопку RES. Индикатор обучения Нажмите кнопку [j](пауза). Индикатор обучения загорится желтым цветом.

Нажмите кнопку CD, нажмите кнопку [j](пауза). Индикатор обучения ITALIANO загорится зеленым цветом.

загорится зеленым цветом.

Нажмите кнопку AMP еще раз для

Скопированные функции и сквозные функции принципиально похожи. Однако если вы скопируете DEUTSCH выхода из режима обучения. команду и затем удалите или измените исходную команду (кования), то скопированная команда останется неизмененной. Если вы сделаете команду сквозной и затем удалите или измените команду исходной кнопки, сквозная функция также изменится соот- NEDERLANDS манду кнопки-источника копиро- ветствующим образом. последовательность двух или более команд пульта ДУ, выполняемых автоматически путем нажатия одной кнопки. SVENSKA Макрокоманды Макрокоманда представляет собой Вы можете использовать макрокоманду для автоматического выполнения простой последовательности операций DVD-дисков и начало воспроизведения”. Или же вы можете составить более сложную макрокоманду для включения всей системы, выбора источника, вы-

такой, как “Включение проигрывателя бора режима прослушивания и начала воспроизведения - все путем одного нажатия кнопки. В HTR 8 можно сохранить R8_rus_OM_v02.indd 7

20/01/2012 1:47a один макрос для каждой кнопки DEVICE ENGLISH SELECTOR и функциональной кнопки. Макрокоманды не зависят от устройства, управлением которым осуществляется в данный

FRANÇAIS Программирование макрокоманд Для программирования макрокоманды одновременно нажмите и удерживайте не менее 3 секунд кнопку MACRO и функциональную кнопку пульта HTR 8, под которой вы хотите запрограммировать макрокоманду, до тех пор, пока ESPAÑOL световой индикатор не загорится зеленым цветом. Также загорится подсветка кнопки макрокоманды. Нажмите необходимые функциональные кнопки в той последовательности, в которой соответствующие функции должны выполняться в рамках макро- ITALIANO команды. Не забывайте о том, что перед каждой функциональной кнопкой сначала следует нажимать соответствующую кнопку выбора устройств (при программировании макрокоманды вы можете переключать устройства столько раз, сколько необходимо), что позволяет вам создать макрокоманду, DEUTSCH содержащую команды более чем с одной “страницы” команд. По окончании ввода последовательности необходимых команд нажмите кнопку MACRO еще раз для сохранения макрокоманды. Индикатор обучения и подсветка кнопки MACRO погаснут. NEDERLANDS

Каждая макрокоманда может включать в себя максимум 64 функциональные команды. В случае превышения этого количества макрокоманда будет автоматически сохранена после ввода 64-ой команды. SVENSKA Пример: программирование под кнопкой “0” макрокоманды для включения ресивера, включите DVD-проигрыватель, выбора входного источника DVD и начала воспроизведения.

На пульте ДУ HTR 8 одновремен-

но нажмите и удерживайте кнопку MACRO и кнопку “0” (цифровая кнопка ноль). Индикатор обучения загорится зеленым цветом.

Нажмите кнопку AMP, нажмите кнопку ON; нажмите кнопку DVD,

нажмите кнопку ON; Нажмите R8_rus_OM_v02.indd 8 20/01/2012 1:47a (Input 1); нажмите кнопку DVD, нажмите кнопку [4] PLAY (после нажатия каждой кнопки индикатор обучения мигает).

ENGLISH кнопку AMP, нажмите кнопку 1 Нажмите кнопку MACRO еще раз для выхода из режима программи- Для удаления макрокоманды выполните указанные выше операции, не вводя никаких функций. FRANÇAIS рования макрокоманд. ВЫПОЛНЕНИЕ МАКРОКОМАНД Для выполнения макрокоманды нажмите и отпустите кнопку MACRO. и будет гореть в течение 5 секунд. Пока горит подсветка, нажмите кнопку пульта HTR 8, под которой запрограммирована необходимая макрокоманда. ESPAÑOL Загорится подсветка данной кнопки, Начнется выполнение соответствующей макрокоманды. загорается подсветка кнопки исходного устройства; соответствующая кнопка выбора устройства будет мигать. По окончании выполнения макрокоманды подсветка кнопки MACRO гаснет. Если ITALIANO По мере выполнения каждой операции во время выполнения макрокоманды вы нажмете любую другую кнопку пульпрервется. Помните о том, что вы должны держать пульт HTR 8 таким образом, чтобы инфракрасный сигнал его излучателя мог беспрепятственно достигать необходимых компонентов. DEUTSCH та ДУ HTR 8, выполнение макрокоманды

между всеми ее операциями автоматически вводится задержка продолжительностью в 1 секунду. Если вам необходимо, чтобы задержка между выполнением отдельных операций была более 1 NEDERLANDS При выполнении макрокоманды секунды, например, чтобы дать время компоненту полностью макрокоманду “пустые” операции путем переключения “страниц” команд без ввода реальных функциональных команд. SVENSKA включиться, вы можете внести в Отключение подсветки таким образом, что подсветка кнопк будет автоматически отключаться через 0-9 секунд. По умолчанию установлено значение, равное 2 секундам. Для уста-

Вы можете настроить пульт ДУ HTR 8 новки времени активности подсветки одновременно нажмите и удерживайте в течение 3 секунд кнопку DISP пульта R8_rus_OM_v02.indd 9

20/01/2012 1:47a HTR 8 и цифровую кнопку 0-9, значение ENGLISH которой соответствует необходимой продолжительности активности подсветки. Индикатор обучения мигнет два раза для подтверждения новой настройки. Если установлено значение 0, подсветка не будет включаться вообще.

Подсветка кнопок включается при нажатии любой кнопки HTR 8.

Если HTR 8 обнаружит движение, подсветка кнопок включится без необходимости нажатия кнопки. Если HTR 8 потрясти, подсветка кнопок также включится.

Подсветка кнопк является самым ESPAÑOL большим потребителем энергии элементов питания пульта HTR 8. Короткая продолжительность активности подсветки существенно продлевает срок службы элементов питания. При полном отключении подсветки (при установке времени ее актив- ITALIANO ности на 0 секунд) срок службы элементов питания продлевается еще больше. НАСТРОЙКА ПОДСВЕТКИ

DEUTSCH Кнопки, которые следует нажимать (и удерживать в течение 3 секунд)

NEDERLANDS SVENSKA DISP + Цифровая кнопка (0-9) Установить время подсветки кнопок в секундах, соответствующее нажатой цифровой кнопке. При нажатии кнопки 0 подсветка отключается полностью. DISP + OFF Отключить датчик освещения. Подсветка кнопок будет включаться при нажатии любой

DISP + ON Включить датчик

DISP + ENTER Установить текущий уровень освещения в качестве порога датчика освещения. DISP + RTN Восстановить настройки подсветки кнопок по

Восстановление заводских установок Вы можете восстановить заводские установки пульта ДУ HTR 8, удалив все функции, которым он был обучен, все скопированные и сквозные функции, макрокоманды и другие настройки

и вернув всем кнопкам их исходное R8_rus_OM_v02.indd 10 20/01/2012 1:47a ное функциональное назначение. Для восстановления заводских установок одновременно нажмите и удер- ENGLISH предварительно запрограммирован- живайте в течение 10 секунд кнопки ON и RTN пульта HTR 8. Индикатор обучения начнет мигать зеленым цветом. как погаснет вторая вспышка индикатора. Индикатор обучения загорится красным цветом, указывая на то, что на пульте восстановлены заводские FRANÇAIS Отпустите кнопки ON и RTN до того,

и RTN до того момента, как погаснет вторая вспышка индикатора, иначе заводские установки восстановлены не будут. В этом ESPAÑOL Вы должны отпустить кнопки ON случае повторите операцию

полученные в ходе обучения, скопированные и заводские команды на любой кнопке (заводские команды это коды, запрограммированные фирмой ITALIANO Режим удаления Пульт HTR 8 может хранить команды NAD, как, например, “родные” команды управления ресивером NAD на “стра- Вы можете удалять накопившиеся слои команд любой кнопки “сверху вниз” до ее исходной команды, стирая команды, которым она была обучена, а также DEUTSCH нице” команд [AMP]). сквозные и скопированные команды. Исходные команды удалить невозможно, поэтому не беспокойтесь о том, что при использовании режима удаления команд вы можете внести непоправимые

Для входа в режим удаления команд те не менее 3 секунд кнопку выбора устройств, к которой относится необходимая функциональная кнопка, и кнопку RTN до тех пор, пока индикатор SVENSKA одновременно нажмите и удерживай- обучения не загорится зеленым цветом. Нажмите функциональную кнопку, команду которой вы хотите стереть. Количество вспышек индикатора означает тип команды, которая стала активной - см. таблицу ниже. Нажмите активную кнопку выбора устройств

Индикатор обучения начнет мигать. еще раз для выхода из режима удаления команд. R8_rus_OM_v02.indd 11

ENGLISH Вы можете удалить несколько команд функциональной кнопки на одной “странице” команд, но для удаления команд более чем с одной “страницы” вам следует выйти из режима удаления и затем снова войти в него на необходимой “странице. FRANÇAIS

Скопированная команда

Команда, которой кнопка была обучена в процессе эксплуатации. ESPAÑOL Загрузка библиотек Пульт HTR 8 позволяет загружать другую библиотеку исходных команд NAD для каждой “страницы” команд. Если текущая библиотека исходных команд не ITALIANO позволяет управлять вашим проигрывателем компакт-дисков, проигрывателем BD-дисков, проигрывателем DVDдисков или другим компонентом NAD, выполните указанные ниже операции для изменения библиотеки команд. Убедитесь в том, что компонент, кото- DEUTSCH рым вы хотите управлять с помощью пульта HTR 8, подключен к розетке и включен (питание должно быть полностью включено, аппарат не должен находиться в режиме ожидания). Для включения режима загрузки библиотеки команд на пульте HTR 8 одновременно нажмите и удерживайте не менее NEDERLANDS 3 секунд необходимую кнопку выбора устройств и кнопку A/V PSET до тех пор, пока индикатор обучения не загорится зеленым цветом. Держа пульт HTR 8 направленным на соответствующий компонент, введите первый трехзначный код библиотеки команд для соответствующего ком- SVENSKA понента из таблицы ниже и нажмите кнопку [OFF] (“Выкл”). Если компонент выключится, нажмите кнопку ENTER для подтверждения введенного кода библиотеки команд и выхода из режима загрузки библиотеки команд. Если компонент не выключится, введите следующий трехзначный код библиотеки

команд из таблицы. При вводе корректного кода компонент выключится. Нажмите кнопку ENTER для подтверждения веденного кода библиотеки команд и выхода из режима загрузки

Команды второй зоны 2

ESPAÑOL Ресивер/процессор (переключение ВКЛ/ВЫКЛ) ITALIANO

DEUTSCH Ресивер/процессор (дискретное переключение

ENGLISH Если ни один из кодов, указанных в таблице, не подходит для соответствующего компонента, но вы внимательно и полностью выполнили всю описанную выше процедуру ввода, вы можете попытаться подобрать нужный код с помощью функции “поиска”, которая заключается в следующем: FRANÇAIS Включите режим загрузки библиотеки команд, для чего одновременно нажмите и удерживайте не менее 3 секунд необходимую кнопку выбора устройств и кнопку A/V PSET до тех пор, пока индикатор обучения не загорится зеленым цветом. Затем нажмите и удер- ESPAÑOL живайте кнопку [D] или [F] на пульте HTR 8. Пульт ДУ начнет последовательно сканировать все доступные коды со скоростью приблизительно 1 код Когда компонент выключится, сразу отпустите удерживаемую кнопку пере- ITALIANO мещения курсора. Нажмите кнопку ENTER для подтверждения введенного кода библиотеки команд и выхода из режима загрузки библиотеки команд. Попробуйте выполнить несколько команд. Если вы пропустили нужный код библиотеки команд, снова войдите в режим загрузки библиотеки команд и DEUTSCH найдите нужный код с помощью кнопки перемещения курсора. Вполне вероятно, что в режиме поиска могут быть найдены коды библиотек команд, которые позволят, по крайней мере, частич- NEDERLANDS но, управлять компонентами других марок (не NAD). Вы, естественно, можете использовать эти возможности, если обнаружите их. Но поскольку мы можем гарантировать полноту и точность только библиотек команд для компонентов NAD, мы не обещаем, что вы сможете управ- SVENSKA лять с помощью пульта HTR 8 компонентами других марок.

R8_rus_OM_v02.indd 14 20/01/2012 1:47a Вы можете проверить текущий код библиотеки команд для любой кнопки выбора устройств следующим образом. ENGLISH Проверка кода библиотеки команд Включите режим загрузки библиотек команд, для чего одновременно нажмите и удерживайте не менее 3 устройств и кнопку A/V PSET до тех пор, пока индикатор обучения не загорится зеленым цветом. Нажмите кнопку DISP. Пульт HTR 8 покажет текущий код би- FRANÇAIS секунд необходимую кнопку выбора блиотеки команд с помощью индикаторов кнопок CUSTOM, BD и MACRO. кнопка CUSTOM пульта HTR 8 мигнет 5 раз, затем будет пауза, и затем кнопка MACRO мигнет один раз. Вы можете для себя записать корректные коды библи- ESPAÑOL Например, для отображения кода #501 отек команд, используемые для ваших Режим удаления Кнопка выбора устройств + Кнопка RTN Программирование макрокоманд Кнопка Macro + Функциональная

Загрузка библиотеки команд Кнопка выбора устройств + Кнопка

Время активности подсветки кнопок Кнопка DISP + Цифровая кнопка Восстановление заводских установок (См. раздел “Восстановление заводских установок” выше) R8_rus_OM_v02.indd 15 DEUTSCH Кнопка выбора устройств + кнопка RES NEDERLANDS Обучение/копирование/

Кнопки, которые следует нажимать (и удерживать в течение 3

СВОДНАЯ ИНФОРМАЦИЯ О РЕЖИМАХ ПУЛЬТА ДУ HTR 8 ITALIANO компонентов.

20/01/2012 1:47a ИНТЕРФЕЙС USB ENGLISH Пульт HTR 8 поддерживает загрузку конфигурации с/на Пк под управлением Windows c помощью специализированного программного обеспечения NAD для управления пультом HTR 8. Для подключения ПК под управлением Windows к пульту ДУ HTR 8 следует использовать 5-контактный соеди- FRANÇAIS нительный кабель USB A - mini USB B. На рисунке ниже показано, как подключать этот соединительный кабель к пульту HTR 8. Последнюю версию программного обеспечения для управле- ESPAÑOL ния интерфейсом пульта HTR 8 можно загрузить с сайта www. nadelectronics.com/HTR8 . Дилер или специалист по установке может помочь правильно подключить и настроить интерфейс mini USB и программное обеспечение. ITALIANO DEUTSCH NEDERLANDS SVENSKA
