MANUALE UTENTE TURNTABLE C 552 NAD

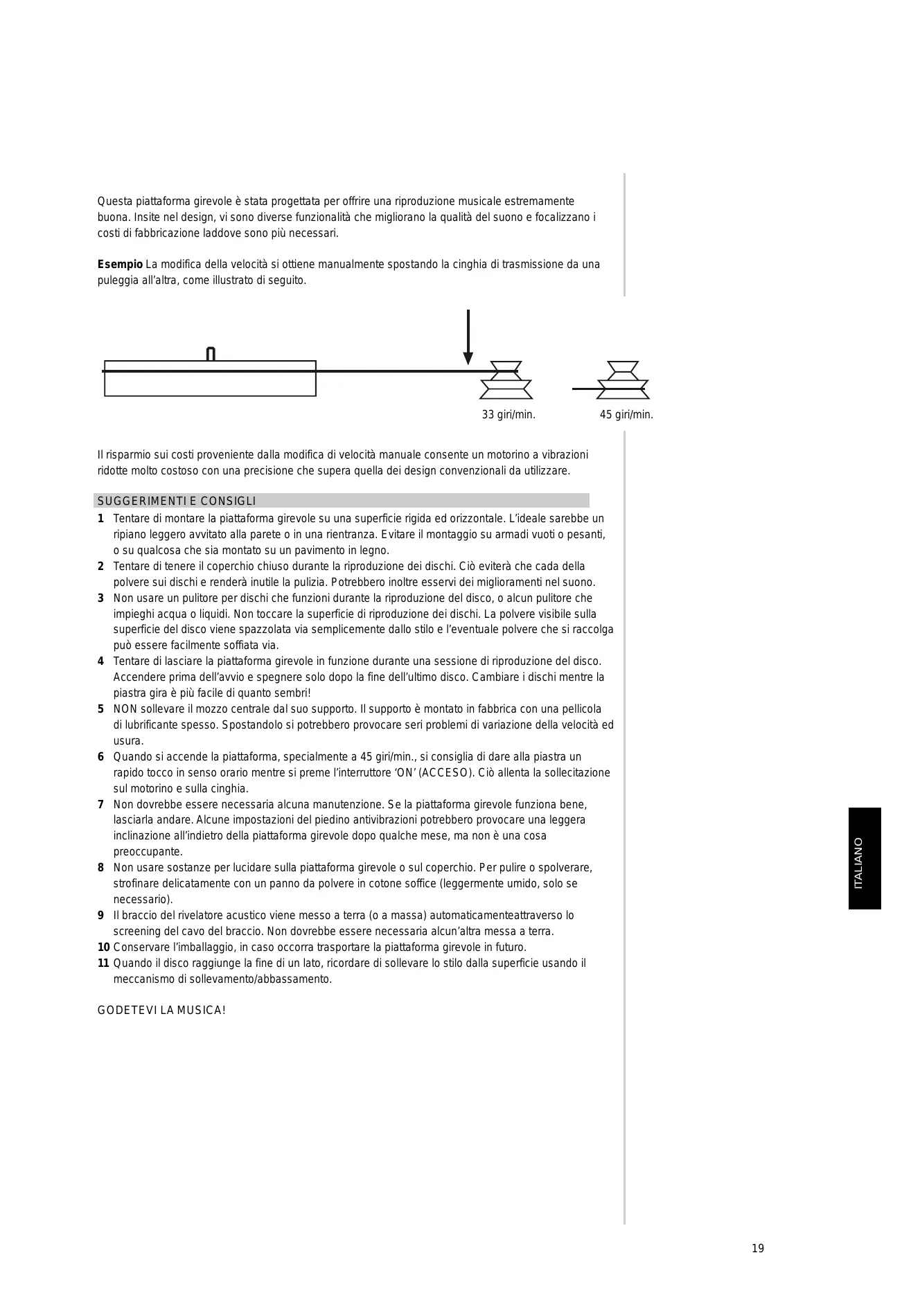

Piattaforma girevole NAD - Manuale delle Istruzioni

Questa piattaforma girevole è stata progettata per offrire una riproduzione musicale estremamente buona. Insite nel design, vi sono diverse funzionalità che migliorano la qualità del suono e focalizzano i costi di fabbricazione laddove sono più necessari.

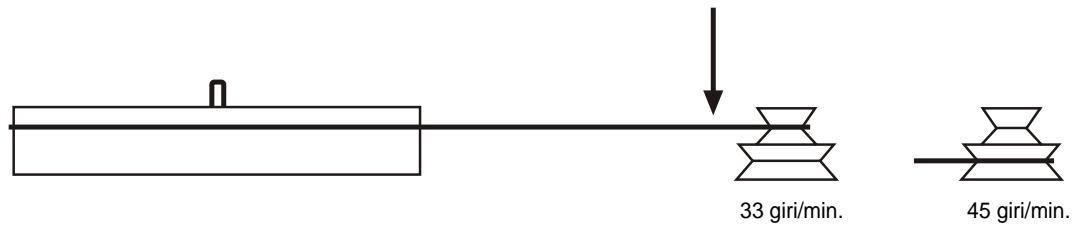

Esempio La modifica della velocità si ottiene manualmente spostando la cinghia di trasmissione da una puleggia all'altra, come illustrato di seguito.

33 giri/min. 45 giri/min.

Il risparmio sui costi proveniente dalla modifica di velocità manuale consente un motorino a vibrazioni ridotte molto costoso con una precisione che supera quella dei design convenzionali da utilizzare.

SUGGERIMENTI E CONSIGLI

1 Tentare di montare la piattaforma girevole su una superficie rigida ed orizzontale. L'ideale sarebbe un ripiano leggero avvitato alla parete o in una rientranza. Evitare il montaggio su armadi vuoti o pesanti, o su qualcosa che sia montato su un pavimento in legno.
2 Tentare di tenere il coperchio chiuso durante la riproduzione dei dischi. Ciò eviterà che cada della polvere sui dischi e renderà inutile la pulizia. Potrebbero inoltre esservi dei miglioramenti nel suono.
3 Non usare un pulitore per dischi che funzioni durante la riproduzione del disco, o alcun pulitore che impieghi acqua o liquidi. Non toccare la superficie di riproduzione dei dischi. La polvere visibile sulla superficie del disco viene spazzolata via semplicemente dallo stilo e l'eventuale polvere che si raccolga può essere facilmente soffiata via.
4 Tentare di lasciare la piattaforma girevole in funzione durante una sessione di riproduzione del disco. Accendere prima dell'avvio e spegnere solo dopo la fine dell'ultimo disco. Cambiare i dischi mentre la piastra gira è più facile di quanto sembri!
5 NON sollevare il mozzo centrale dal suo supporto. Il supporto è montato in fabbrica con una pellicola di lubrificante spesso. Spostandolo si potrebbero provocare seri problemi di variazione della velocità ed usura.
6 Quando si accende la piattaforma, specialmente a 45 giri/min., si consiglia di dare alla piastra un rapido tocco in senso orario mentre si preme l'interruttore 'ON' (ACCESO). Ciò allenta la sollecitazione sul motorino e sulla cinghia.
7 Non dovrebbe essere necessaria alcuna manutenzione. Se la piattaforma girevole funziona bene, lasciarla andare. Alcune impostazioni del piedino antivibrazioni potrebbero provocare una leggera inclinazione all'indietro della piattaforma girevole dopo qualche mese, ma non è una cosa preoccupante.
8 Non usare sostanze per lucidare sulla piattaforma girevole o sul coperchio. Per pulire o spolverare, strofinare delicatamente con un panno da polvere in cotone soffice (leggermente umido, solo se necessario).
9 Il braccio del rivelatore acustico viene messo a terra (o a massa) automaticamente attraverso lo screening del cavo del braccio. Non dovrebbe essere necessaria alcun'altra messa a terra.
10 Conservare l'imballaggio, in caso occorra trasportare la piattaforma girevole in futuro.
11 Quando il disco raggiunge la fine di un lato, ricordare di sollevare lo stilo dalla superficie usando il meccanismo di sollevamento/abbassamento.

GODETEVI LA MUSICA!

CABLAGGIO BRACCIO

Blu = terra sin.

Verde = terra dx.

Rosso = segnale dx.

Bianco = segnale sin.

CARTUCCIA

La piattaforma girevole NAD C 555i/C 552 viene fornita con una testina a spostamento magnetico Montata in fabbrica. Durante la procedura di configurazione, notare che il peso di tracciamento ottimale è di 1,7 grammi per la testina. Il dispositivo di regolazione dell'impulso deviante deve dunque essere impostato sullo stesso valore.

Sono disponibili stili sostitutivi dal proprio rivenditore NAD.

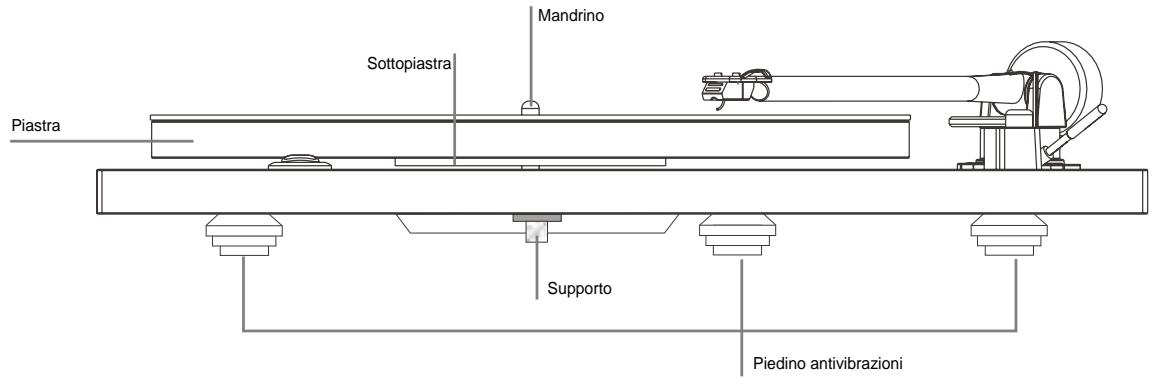

Piastra Sottopiastra Mandrino Supporto Piedino antivibrazioni

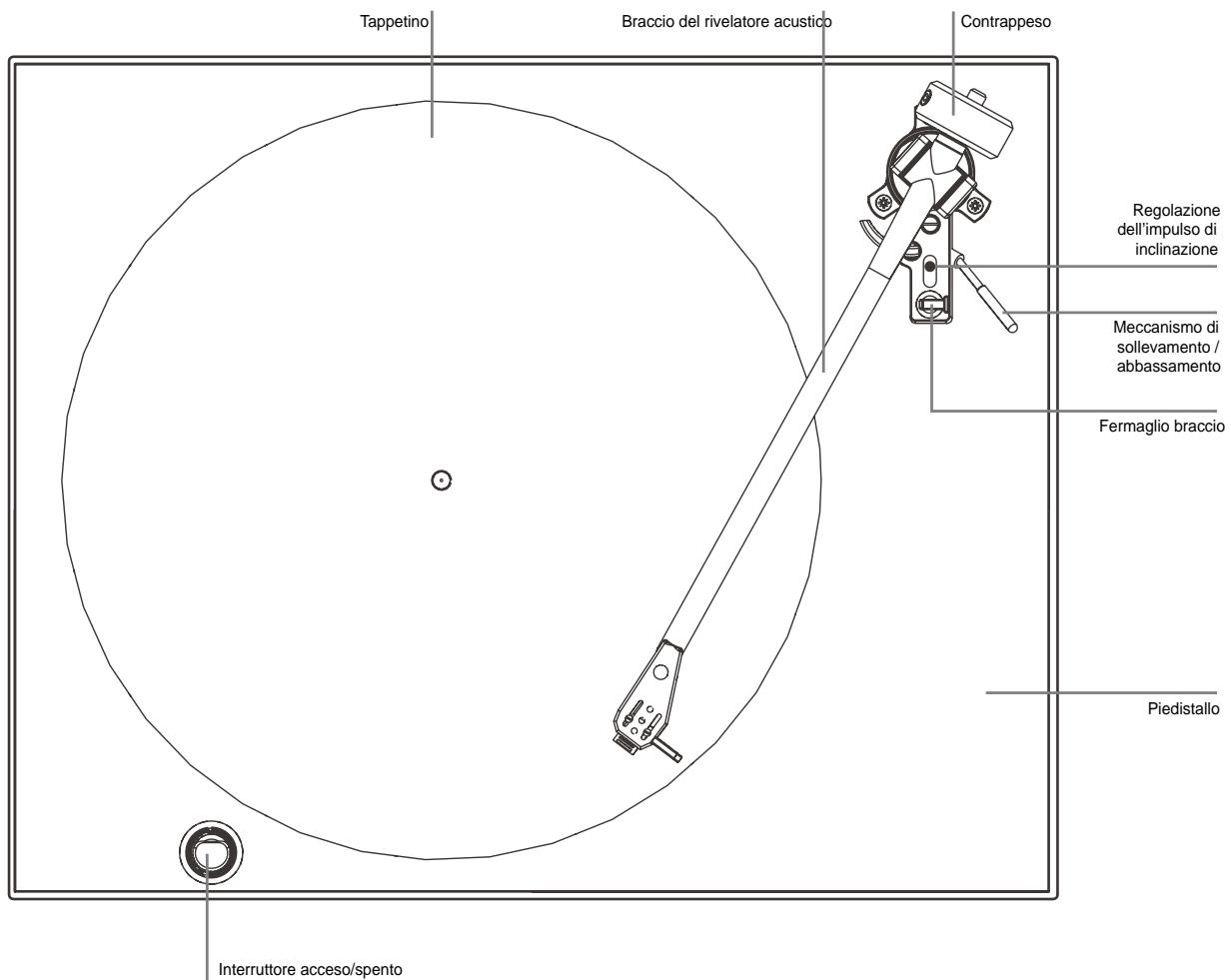

Tappetino Braccio del rivelatore acustico Contrappeso Regolazione dell'impulso di inclinazione Meccanismo di sollevamento / abbassamento Fermaglio braccio Piedistallo Interruttore acceso/spento

CONFIGURAZIONE DELLA TESTINA

Con la testina montata usando il rapportatore di allineamento fornito e lo schema del cablaggio (illustrato a sinistra), poi impostare la forza di tracciamento e l'impulso di deviazione di spinta. Prima, togliere la protezione in plastica dalla testina...Delicatamente.

Togliere il braccio dal fermagio sul suo supporto ed assicurarsi che il regolatore di impulso di inclinazione sia impostato su zero, usare il contrappeso per 'far galleggiare' lo stilo a circa 1 mm. da un disco, poi sintonizzare verso l'interno con il peso, (1 giro completo = 2g) fino ad ottenere il peso di tracciamento della testina. Infine, impostare il regolatore di impulso di inclinazione sullo stesso valore.

SPECIFICHE TESTINA C 555i: GOLDRING ELECTRA

CARATTERISTICHE TRASDUTTORE

Risposta di frequenza 20Hz - 20 kHz ±3dB

Bilanciamento canale 2dB ad 1 kHz

Separazione canale 20dB ad 1 kHz

Livello uscita 5mV ±2dB ad 1 kHz a 5cm/s

Conformità statica 16mm/N

Angolo di tracciamento verticale 20 gradi

Raggio dello stilo Ellittico 0,00072 pollici x 0,0003 pollici (18μ x 7μ)

Tipo di stilo Sostituibile

CARATTERISTICHE ELETTRICHE

Resistenza di carico 47k ohm

Capacitanza di carico 150-400pF

Induttanza interna 560mH

Resistenza interna 700 ohm

Specifiche testina Caratteristiche meccaniche

Peso testina 4,2g.

Centri di fissaggio 0,5" (12,7mm)

Peso di tracciamento 1,5 - 2,0g (1,7g nominale)

SPECIFICHE FISICHE

Dimensioni con il coperchio antipolvere abbassato 17^3/8 × 4^9/16 × 14'' / 447 × 115 × 365mm

(largh x alt. x prof.)

Peso netto 5,25kg 5,25kg

Peso di spedizione 6,90kg 6,9kg

SPECIFICHE TESTINA C 552: ORTOFON OM5E

CARATTERISTICHE TRASDUTTORE

Risposta di frequenza 20Hz - 20 kHz ±2dB

Bilanciamento canale 2dB ad 1 kHz

Separazione canale 22dB at 1 kHz 15dB at 15kHz

Livello uscita 4mV ±2dB ad 1 kHz a 5cm/s

Angolo di tracciamento verticale 20 gradi

Stylus radius r/R 8/18 μm

Stylus type Elliptical 0.00072" x 0.0003" / 18μ x 8μ

CARATTERISTICHE ELETTRICHE

Resistenza di carico 47k ohm

Capacitanza di carico 200 - 600pF

Induttanza interna 450mH

Resistenza interna 750 ohm

Specifiche testina Caratteristiche meccaniche

Peso testina 5g.

Tracking weight 1.5 - 2.0g (15-20 mN)

Replacement stylus unit Stylus 5 E

SPECIFICHE FISICHE

Dimensioni con il coperchio antipolvere abbassato 17^3/8 × 4^9/16 × 14'' / 447 × 115 × 365mm

(largh x alt. x prof.)

Peso netto 5,25kg 5,25kg

Peso di spedizione 6,90kg 6,9kg

SPECIFICHE DEL C 555i/C 522

PIATTAFORMA GIREVOLE

Sistema di comando Trasmissione a cinghia

Motorino Motore sincrono ad alta coppia

Velocità 33,3 e 45,1 giri/min.

Sistema di sospensione 3 piedini in gomma sintetici per assorbimento energia

BRACCIO DEL RIVELATORE ACUSTICO

Funzionamento Manuale

Lunghezza 289 mm. lunghezza totale - 244 mm. articolazione stilo

sa effettiva 9 grammi

Forza di tracciamento verticale 1,7 grammi nominale

Capacitanza cavo 150-400pF
