TURNTABLE C 552 - Plattenspieler NAD - Kostenlose Bedienungsanleitung

Marke	NAD
Modell	TURNTABLE C 552
Produktart	Schallplattenspieler
Abmessungen (B x H x T)	447 x 115 x 365 mm (geschlossener Deckel)
Nettogewicht	5,25 kg
Verpackungsgewicht	6,9 kg
Antrieb	Riemenantrieb
Motor	Synchronmotor mit hohem Drehmoment
Geschwindigkeiten	33,3 U/min und 45,1 U/min
Geschwindigkeitswechsel	Manuell (Umsetzen des Riemens auf der Riemenscheibe)
Füße	3 energieabsorbierende Füße aus Synthesekautschuk
Tonarm	Manuell, Gesamtlänge 289 mm, Abstand Drehpunkt-Nadelspitze 244 mm
Effektive Tonarmmasse	9 Gramm
Überhang	19,1 mm
Werksseitiger Tonabnehmer	Ortofon OM5E (Moving Magnet)
Empfohlene Auflagekraft	1,75 g (Bereich 1,5 - 2,0 g)
Antiskating	Einstellbar, Wert entspricht der Auflagekraft
Tonarmverkabelung	Blau: rechte Masse, Grün: linke Masse, Rot: rechtes Signal, Weiß: linkes Signal
Kabelkapazität	150 - 400 pF
Pflege und Reinigung	Mit einem leicht feuchten, weichen Tuch abwischen; keine chemischen Reinigungsmittel verwenden
Pflege der Nadel	Ausblasen, um Staub zu entfernen; Ersatznadel erhältlich
Antivibrationsfüße	Können sich mit der Zeit setzen (normale Neigung)
Transport	Originalverpackung für den Transport aufbewahren

Häufig gestellte Fragen - TURNTABLE C 552 NAD

Wie ändere ich die Drehzahl (33/45 U/min)?

Um die Geschwindigkeit zu ändern, muss der Antriebsriemen von einer Riemenscheibe auf die andere gesetzt werden. Das Schema in der Anleitung zeigt die Position für jede Geschwindigkeit.

Wie stelle ich die Auflagekraft des Tonabnehmers ein?

Nach dem Nivellieren des Plattenspielers lösen Sie den Arm von seiner Halterung und stellen Sie das Gegengewicht so ein, dass die Nadel etwa 1 mm über der Platte schwebt. Drehen Sie dann das Gegengewicht (1 volle Umdrehung = 2 g), um die empfohlene Auflagekraft von 1,75 g (Bereich 1,5-2,0 g) zu erreichen. Stellen Sie das Antiskating auf denselben Wert ein.

Wie installiere ich den Tonabnehmer?

Verwenden Sie die mitgelieferte Justierschablone, um den Tonabnehmer korrekt zu positionieren. Beachten Sie das Anschlussschema: Blau (rechte Masse), Grün (linke Masse), Rot (rechtes Signal), Weiß (linkes Signal). Entfernen Sie die Plastikschutzkappe vor Gebrauch.

Was tun, wenn der Plattenspieler leicht nach hinten geneigt ist?

Das ist normal nach einigen Monaten Nutzung: Die synthetischen Gummifüße können sich setzen. Dies beeinträchtigt die Leistung nicht.

Wie reinige ich die Nadel?

Bei Staubansammlung genügt es, vorsichtig auf die Nadel zu pusten. Verwenden Sie keine Flüssigkeit oder Reinigungsgeräte während des Abspielens.

Muss ich eine Schallplattenreinigungsvorrichtung verwenden?

Nein, die Anleitung rät von Schallplattenreinigern ab, die mit Wasser oder Flüssigkeit arbeiten. Es reicht, den Deckel geschlossen zu halten, um Staub zu vermeiden.

Warum sollte der Deckel während des Abspielens geschlossen bleiben?

Der geschlossene Deckel verhindert Staubablagerungen auf den Platten und verbessert die Klangwiedergabe. Er vermeidet zudem häufiges Reinigen.

Wie schließe ich den Tonarm an Masse an?

Kein zusätzliches Massekabel erforderlich, da der Arm über die Abschirmung des Armkabels automatisch mit Masse verbunden ist.

Was tun bei Vibrationen oder Brummen?

Stellen Sie den Plattenspieler auf eine ebene und stabile Oberfläche, vorzugsweise ein an der Wand befestigtes Regal. Vermeiden Sie hohle Möbel oder Aufstellung auf Holzboden. Halten Sie den Deckel geschlossen.

Wie starte ich den Plattenspieler auf 45 U/min?

Drücken Sie die Taste 'EIN' und drehen Sie den Plattenteller manuell im Uhrzeigersinn an, um die Belastung von Motor und Riemen zu reduzieren.

BEDIENUNGSANLEITUNG TURNTABLE C 552 NAD

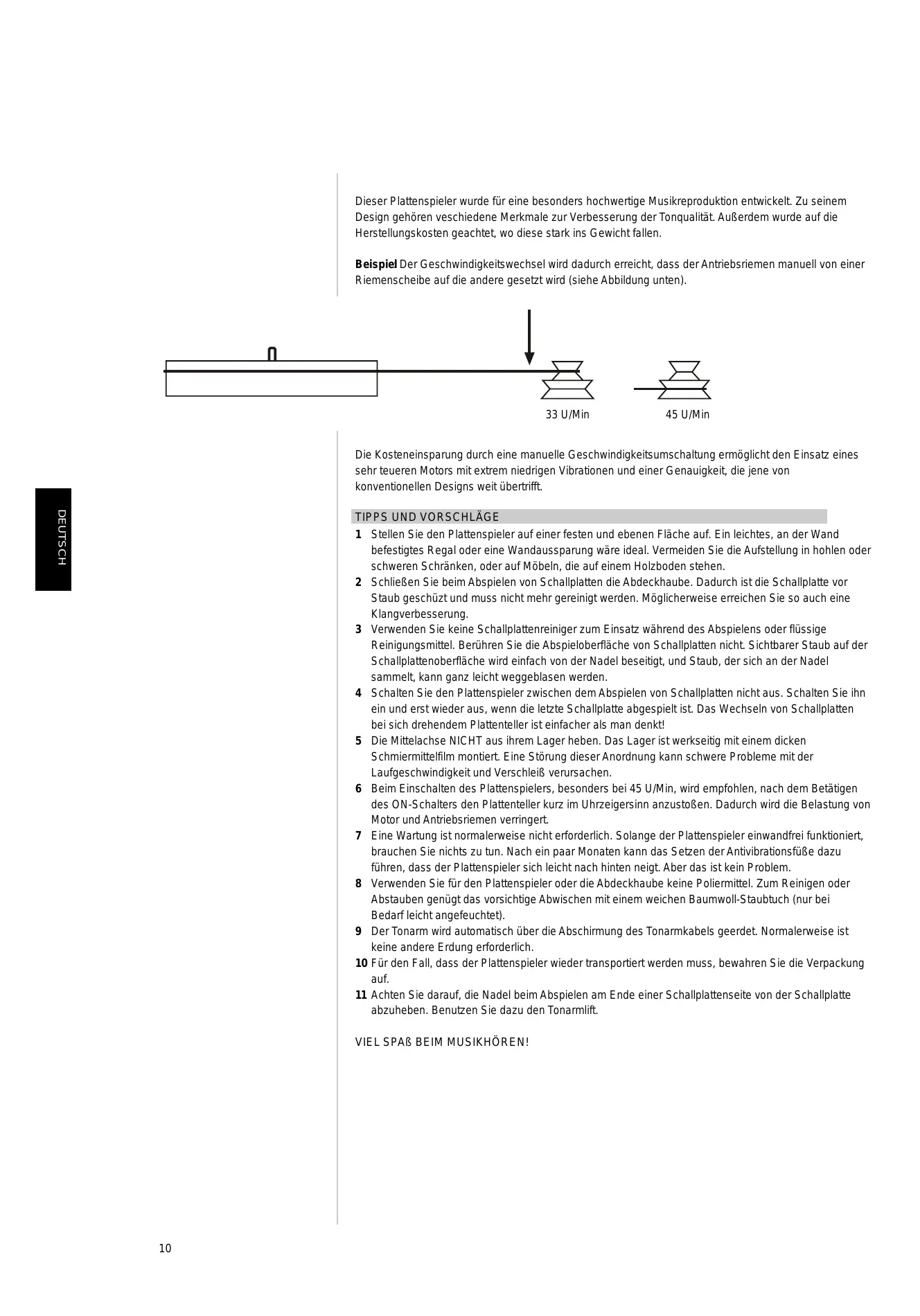

Der Plattenspieler NAD - Bedienungsanleitung

Dieser Plattenspieler wurde für eine besonders hochwertige Musikreproduktion entwickelt. Zu seinem Design gehören verschiedene Merkmale zur Verbesserung der Tonqualität. Außerdem wurde auf die Herstellungskosten geachtet, wo diese stark ins Gewicht fallen.

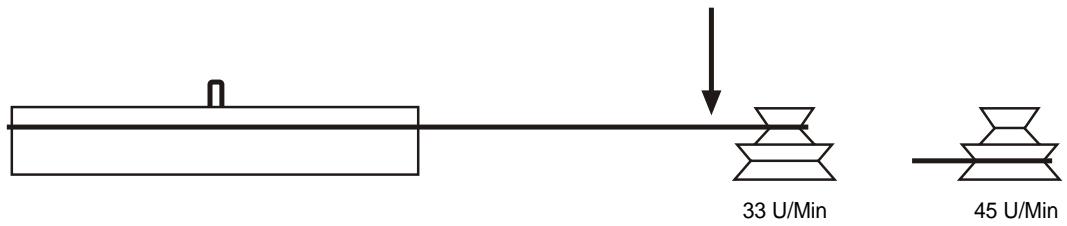

Beispiel Der Geschwindigkeitswechsel wird dadurch erreicht, dass der Antriebsriemen manuell von einer Riemenscheibe auf die andere gesetzt wird (siehe Abbildung unten).

Die Kosteneinsparung durch eine manuelle Geschwindigkeitsumschaltung ermöglicht den Einsatz eines sehr teueren Motors mit extrem niedrigen Vibrationen und einer Genauigkeit, die jene von konventionellen Designs weit übertrifft.

TIPPS UND VORSCHLÄGE

1 Stellen Sie den Plattenspieler auf einer festen und ebenen Fläche auf. Ein leichtes, an der Wand befestigtes Regal oder eine Wandaussparung wäre ideal. Vermeiden Sie die Aufstellung in hohlen oder schweren Schränken, oder auf Möbeln, die auf einem Holzboden stehen.
2 Schließen Sie beim Abspielen von Schallplatten die Abdeckhaube. Dadurch ist die Schallplatte vor Staub geschüzt und muss nicht mehr gereinigt werden. Möglicherweise erreichen Sie so auch eine Klangverbesserung.
3 Verwenden Sie keine Schallplattenreiniger zum Einsatz während des Abspielens oder flüssige Reinigungsmittel. Berühren Sie die Abspieloberfläche von Schallplatten nicht. Sichtbarer Staub auf der Schallplattenoberfläche wird einfach von der Nadel beseitigt, und Staub, der sich an der Nadel sammelt, kann ganz leicht weggeblasen werden.
4 Schalten Sie den Plattenspieler zwischen dem Abspielen von Schallplatten nicht aus. Schalten Sie ihn ein und erst wieder aus, wenn die letzte Schallplatte abgespielt ist. Das Wechseln von Schallplatten bei sich drehendem Plattenteller ist einfacher als man denkt!
5 Die Mittelachse NICHT aus ihrem Lager heben. Das Lager ist werkseitig mit einem dicken Schmiermittelfilm montiert. Eine Störung dieser Anordnung kann schwere Probleme mit der Laufgeschwindigkeit und Verschleiß verursachen.
6 Beim Einschalten des Plattenspielers, besonders bei 45 U/Min, wird empfohlen, nach dem Betätigen des ON-Schalters den Plattenteller kurz im Uhrzeigersinn anzustoßen. Dadurch wird die Belastung von Motor und Antriebsriemen verringert.
7 Eine Wartung ist normalerweise nicht erforderlich. Solange der Plattenspieler einwandfrei funktioniert, brauchen Sie nichts zu tun. Nach ein paar Monaten kann das Setzen der Antivibrationsfüße dazu führen, dass der Plattenspieler sich leicht nach hinten neigt. Aber das ist kein Problem.
8 Verwenden Sie für den Plattenspieler oder die Abdeckhaube keine Poliermittel. Zum Reinigen oder Abstauben genügt das vorsichtige Abwischen mit einem weichen Baumwoll-Staubtuch (nur bei Bedarf leicht angefeuchtet).
9 Der Tonarm wird automatisch über die Abschirmung des Tonarmkabels geerdet. Normalerweise ist keine andere Erdung erforderlich.
10 Für den Fall, dass der Plattenspieler wieder transportiert werden muss, bewahren Sie die Verpackung auf.
11 Achten Sie darauf, die Nadel beim Abspielen am Ende einer Schallplattenseite von der Schallplatte abzuheben. Benutzen Sie dazu den Tonarmlift.

VIEL SPAß BEIM MUSIKHÖREN!

TONABNEHMERSYSTEM

Der Plattenspieler NAD C 555i/C 552 ist werkseitig mit einem magnetischen Tonabnehmersystem (MM) ausgestattet. Beachten Sie bitte bei der Inbetriebnahme, dass die optimale Auflagekraft für das System 1,7 g beträgt. Der Anti-Skating-Einsteller sollte deshalb auf denselben Wert eingestellt Werden.

Ersatznadeln sind bei Ihrem NAD-Händler erhältlich.

TONARMKABEL

Blau = Linker Kanal, Erde

Grün = Rechter Kanal, Erde

Rot = Rechter Kanal, Signal

Mit dem unter Zuhilfenahme des mitgelieferten Ausrichtungswinkelmessers und anhand der Verdrahtungstabelle (siehe links) eingebauten System, stellen Sie als Nächstes die Auflagekraft und Das Anti-Skating ein. Ziehen Sie zuerst die Plastikkappe vom System ab ... vorsichtig. Entriegeln Sie den Tonarm vom Halter und stellen Sie sicher, dass der Anti-Skating-Einsteller auf 0 steht. Verwenden Sie das Gegengewicht, um die Nadel ca. 1 mm über der Schallplatte „schweben“ zu lassen und drehen Sie das Gewicht dann nach innen (1 ganze Umdrehung entspricht 2 g), bis die Auflagekraft für das System erreicht ist. Stellen Sie den Anti-Skating-Einsteller abschließend auf denselben Wert ein.

C 555i TONABNEHMERSYSTEMDATEN: GOLDRING ELECTRA

ÜBERTRAGUNGSEIGENSCHAFTEN

Frequenzbereich

20 Hz - 20 kHz ±3 dB

Kanalbalance

2 dB bei 1 kHz

Kanaltrennung

20 dB bei 1 kHz

Ausgangspegel

5 mV ±2 dB bei 1 kHz mit 5 cm/s

Nadelnachgiebigkeit

16 mm/N

Nadel-Vergleichsmasse

0,7 mg

Vertikaler Spurwinkel

26°

Nadelradius

eliptisch 0,00072 in x 0,0003 in (18μ x 7μ)

Nadeltyp

auswechselbar

ELEKTRISCHE EIGENSCHAFTEN

Abschlussimpedanz

47 k

Lastkapazität

150 - 400 pF

Spuleninduktivität

560 mH

Innenwiderstand

700 Ohm

MECHANISCHE EIGENSCHAFTEN

Systemgewicht

4,2 g

Headshell-Montage

0,5" (12,7mm)

Auflagekraft

1,5 - 2,0 g (1,7 g nominal)

C 552 TONABNEHMERSYSTEMDATEN: ORTOFON OM5E

ÜBERTRAGUNGSEIGENSCHAFTEN

Frequenzbereich

20-20.000 Hz ± 2 dB

Kanalbalance

2 dB bei 1 kHz

Kanaltrennung

5 mV ±2 dB bei 1 kHz mit 5 cm/s

Tracking force range

Vertikaler Spurwinkel

20^

Stylus radius

r/R 8/18 μm

Stylus type

Elliptical 0.00072" x 0.0003" / 18μ x 8μ

ELEKTRISCHE EIGENSCHAFTEN

Abschlussimpedanz

47 k

Lastkapazität

200 - 600 pF

Spuleninduktivität

450 mH

Innenwiderstand

750 Ohm

MECHANISCHE EIGENSCHAFTEN

Systemgewicht

5 g

Tracking weight

1.5 - 2.0g (15-20 mN)

Replacement stylus unit

Stylus 5 E

C 555i/C 522 - TECHNISCHE DATEN

PLATTENSPIELER

Antriebssystem

Riemenantrieb

Motor

Synchronmotor mit hohem Drehmoment

Geschwindigkeiten

33,3 und 45,1 U/Min

Aufhängung

3 energieabsorbierende, Synthetikgummifüße

TONARM

Betrieb

manuell

Länge

289 mm Gesamtlänge

244 mm Drehgelenk bis Nadel

Effektive Masse

9 g

Überhang

19,1 mm

Kabelkapazität

150 - 400 pF

ABMESSUNGEN UND GEWICHT

Abmessungen bei geschlossener Abdeckhaube

(BxHxT) 447 x 115 x 365 mm

Nettogewicht

5,25 kg

Transportgewicht

6,9 kg
