TURNTABLE C 552 - Skivspelare NAD - Gratis bruksanvisning och manual

Märke	NAD
Modell	TURNTABLE C 552
Produkttyp	Vinylspelare (skivspelare)
Mått (B x H x D)	447 x 115 x 365 mm (lock stängt)
Nettovikt	5,25 kg
Bruttovikt	6,9 kg
Drivning	Remdrift
Motor	Högt vridmoment synkronmotor
Hastigheter	33,3 varv/min och 45,1 varv/min
Hastighetsväxling	Manuell (flyttning av remmen på remskivan)
Upphängning	3 energidämpande fötter i syntetgummi
Tonarm	Manuell, totallängd 289 mm, pivot-nål avstånd 244 mm
Effektiv tonarmmassa	9 gram
Överhäng	19,1 mm
Ursprunglig pick-up	Ortofon OM5E (rörlig magnet)
Rekommenderad nåltryck	1,75 g (intervall 1,5 - 2,0 g)
Antiskating	Justerbar, samma värde som nåltryck
Tonarmens kablage	Blå: höger jord, Grön: vänster jord, Röd: höger signal, Vit: vänster signal
Kabelkapacitans	150 - 400 pF
Underhåll och rengöring	Torka av med en mjuk trasa lätt fuktad; använd inte kemikalier
Nålunderhåll	Blås bort damm; reservnål finns
Vibrationsdämpande fötter	Kan sjunka ihop med tiden (normal lutning)
Transport	Förvara originalförpackningen för transport

Vanliga frågor - TURNTABLE C 552 NAD

Hur ändrar man rotationshastigheten (33/45 varv)?

För att ändra hastigheten måste man flytta drivremmen från en remskiva till en annan. Schemat i manualen visar positionen för varje hastighet.

Hur justerar man nåltrycket?

Efter att ha nivellerat skivspelaren, frigör tonarmen från dess stöd och justera motvikten så att nålen svävar cirka 1 mm ovanför skivan. Skruva sedan motvikten (1 helt varv = 2 g) för att uppnå det rekommenderade nåltrycket på 1,75 g (intervall 1,5-2,0 g). Ställ antiskating på samma värde.

Hur installerar man pick-upen?

Använd den medföljande justeringsmallen för att placera pick-upen korrekt. Följ kabeldragningsschemat: Blå (höger jord), Grön (vänster jord), Röd (höger signal), Vit (vänster signal). Ta bort plastskyddet före användning.

Vad gör man om skivspelaren lutar något bakåt?

Det är normalt efter några månaders användning: de vibrationsdämpande fötterna i syntetgummi kan sjunka ihop. Det påverkar inte prestandan.

Hur rengör man nålen?

Vid dammansamling räcker det att blåsa försiktigt på nålen. Använd inte vätska eller rengöringsapparat under spelning.

Behöver man använda en skivrenare?

Nej, manualen avråder från alla skivrenare som använder vatten eller vätska. Det räcker med att hålla locket stängt för att undvika damm.

Varför ska man ha locket stängt under spelning?

Stängt lock förhindrar damm från att lägga sig på skivorna och förbättrar ljudåtergivningen. Det minskar också behovet av rengöring.

Hur ansluter man tonarmen till jord?

Ingen extra jordkabel behövs eftersom tonarmen är automatiskt jordad via tonarmens kabel skärmning.

Vad gör man vid vibrationer eller brum?

Placera skivspelaren på en plan och stabil yta, helst en hylla fastskruvad i väggen. Undvik ihåliga möbler eller trägolv. Håll locket stängt.

Hur startar man skivspelaren på 45 varv?

Tryck på 'START'-knappen och snurra tallriken manuellt medurs för att minska belastningen på motorn och remmen.

BRUKSANVISNING TURNTABLE C 552 NAD

NADSkivspelare- Bruksanvisning

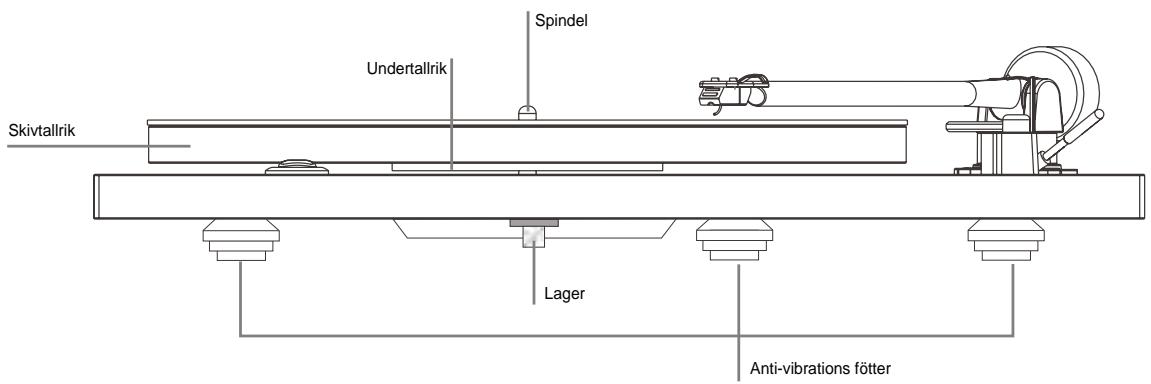

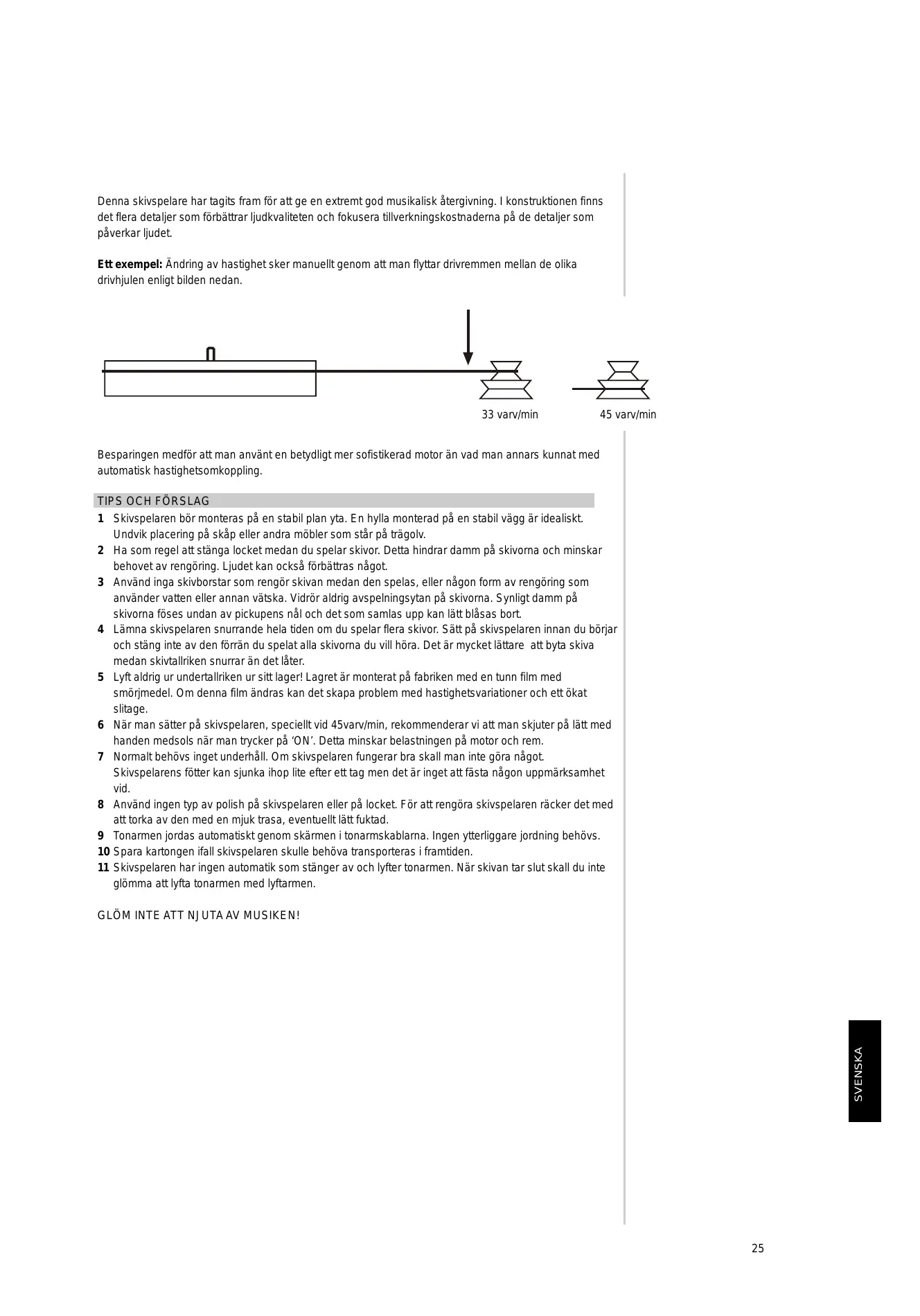

Denna skivspelare har tagits fram för att ge en extremt god musikalisk återgivning. I konstruktionen finns det flera detaljer som förbättrar ljudkvaliteten och fokusera tillverkningskostnaderna på de detaljer som påverkar ljudet.

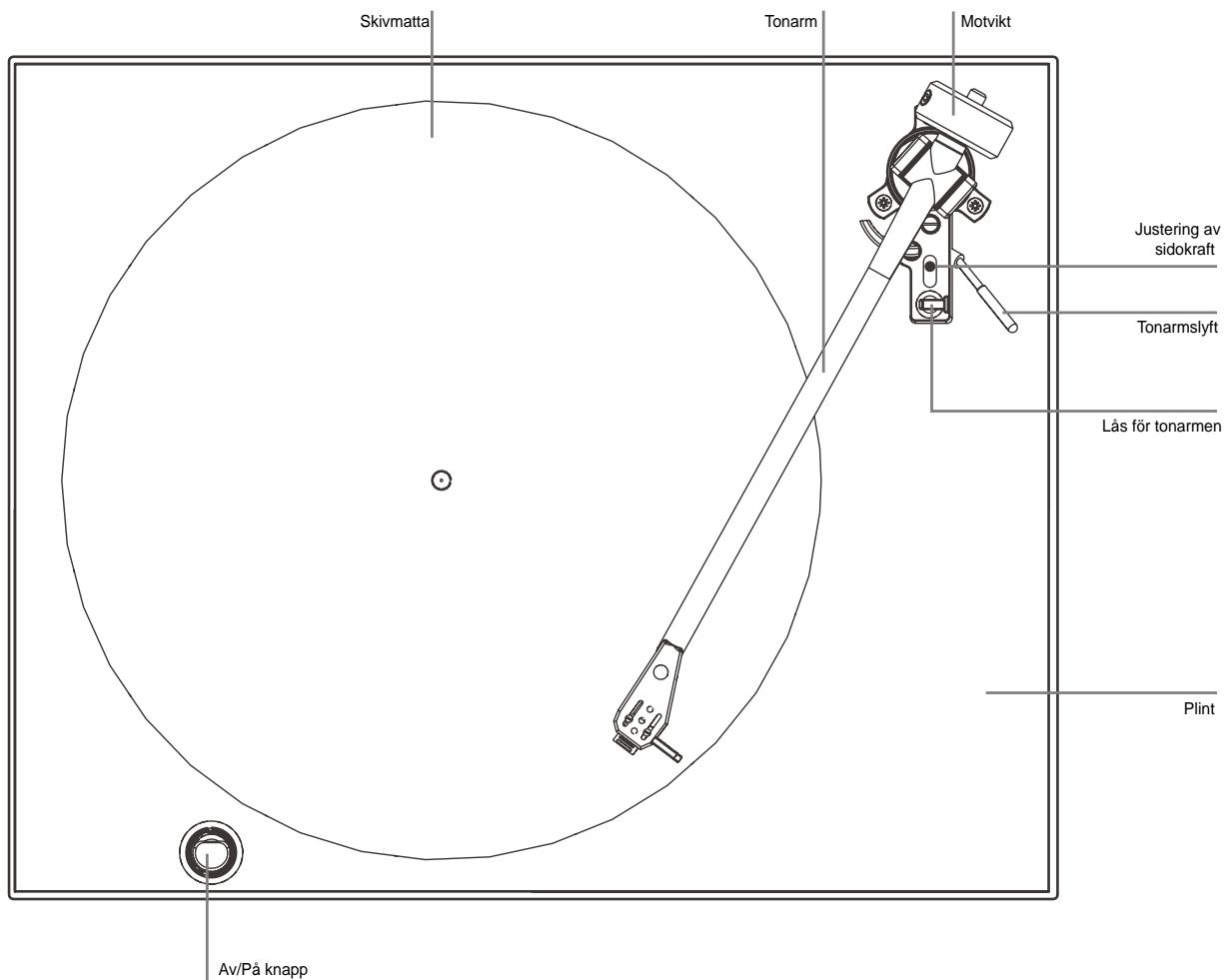

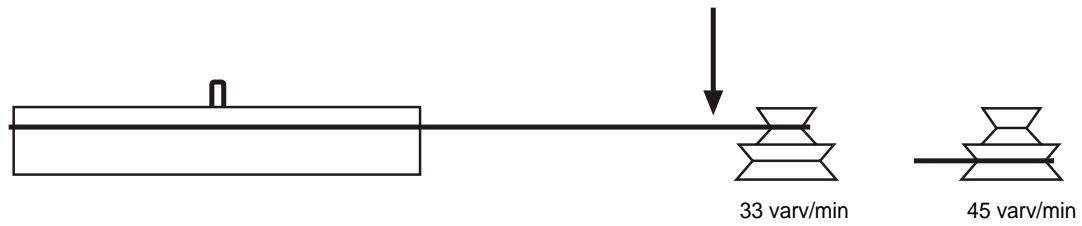

Ett exempel: Ändring av hastighet sker manuellt genom att man flyttar drivremmen mellan de olika drivhjulen enligt bilden nedan.

Besparingen medför att man använt en betydligt mer sofistikerad motor än vad man annars kunnat med automatisk hastighetsomkoppling.

TIPS OCH FÖRSLAG

1 Skivspelaren bör monteras på en stabil plan yta. En hylla monterad på en stabil vägg är idealiskt. Undvik placering på skåp eller andra möbler som står på trägolv.
2 Ha som regel att stänga locket medan du spelar skivor. Detta hindrar damm på skivorna och minskar behovet av rengöring. Ljudet kan också förbättras något.
3 Använd inga skivborstar som rengör skivan medan den spelas, eller någon form av rengöring som använder vatten eller annan vätska. Vidrör aldrig avspelningsytan på skivorna. Synligt damm på skivorna föses undan av pickupens nål och det som samlas upp kan lätt blåsas bort.
4 Lämna skivspelaren snurrande hela tiden om du spelar flera skivor. Sätt på skivspelaren innan du börjar och stäng inte av den förrän du spelat alla skivorna du vill höra. Det är mycket lättare att byta skiva medan skivtallriken snurrar än det låter.
5 Lyft aldrig ur undertallriken ur sitt lager! Lagret är monterat på fabriken med en tunn film med smörjmedel. Om denna film ändras kan det skapa problem med hastighetsvariationer och ett ökat slitage.
6 När man sätter på skivspelaren, speciellt vid 45varv/min, rekommenderar vi att man skjuter på lätt med handen medsols när man trycker på 'ON'. Detta minskar belastningen på motor och rem.
7 Normalt behövs inget underhåll. Om skivspelaren fungerar bra skall man inte göra något. Skivspelarens fötter kan sjunka ihop lite efter ett tag men det är inget att fästa någon uppmärksamhet vid.
8 Använd ingen typ av polish på skivspelaren eller på locket. För att rengöra skivspelaren räcker det med att torka av den med en mjuk trasa, eventuellt lätt fuktad.
9 Tonarmen jordas automatiskt genom skärmen i tonarmskablarna. Ingen ytterliggare jordning behövs.
10 Spara kartongen ifall skivspelaren skulle behöva transporteras i framtiden.
11 Skivspelaren har ingen automatik som stänger av och lyfter tonarmen. När skivan tar slut skall du inte glömma att lyfta tonarmen med lyftarmen.

GLÖM INTE ATT NJUTA AV MUSIKEN!

KABLAGE I TONARMEN

Blå = Vänster jord

Green = Höger jord

Red = Höger signal

Din NAD C 555i/C552 skivspelare levereras med en fabriksmonterad moving magnet pickup. När du följer instruktionerna bör du ställa in vikten på optimala 1.7 gram för pickupen. Justeringen för sidokraften skall ställas in på samma värde som pickupen.

Utbytesnål till pickupen kan anskaffas via din NAD handlare.

INSTÄLLNING AV PICKUPEN

När pickupen monterats med den medföljande mallen och kablarna kopplats enligt schemat ovan skall nältrycket justeras in och sidokraften ställas in. Tag först bort plastskyddet, försiktigt, från pickupen. Lossa tonarmen från hållaren och se till att justerskalan för sidokaften är satt på Noll. Flytta motvikten så att armen "flyter" viktlöst cirka 1mm ovanför skivan (använd en skiva du inte är rädd om), Vrid sedan vikten inåt, (1helt varv = 2g) tills du kommit upp i rätt vikt (ungefär 7/8 dels varv). Ställ in sidokraften på samma värde.
