Marca	NAD
Modelo	TURNTABLE C 552
Tipo de producto	Tocadiscos (tornamesa)
Dimensiones (L x A x P)	447 x 115 x 365 mm (tapa cerrada)
Peso neto	5,25 kg
Peso embalado	6,9 kg
Transmisión	Correa
Motor	Motor síncrono de alto par
Velocidades	33,3 RPM y 45,1 RPM
Cambio de velocidad	Manual (desplazamiento de la correa en la polea)
Suspensión	3 patas absorbedoras de energía de caucho sintético
Brazo de lectura	Manual, longitud total 289 mm, distancia pivote-punta 244 mm
Masa efectiva del brazo	9 gramos
Avance del brazo	19,1 mm
Cápsula original	Ortofon OM5E (de imán móvil)
Fuerza de apoyo recomendada	1,75 g (rango 1,5 - 2,0 g)
Antiskating	Ajustable, valor idéntico a la fuerza de apoyo
Cableado del brazo	Azul: masa derecha, Verde: masa izquierda, Rojo: señal derecha, Blanco: señal izquierda
Capacitancia del cable	150 - 400 pF
Mantenimiento y limpieza	Limpiar con un paño suave ligeramente húmedo; no usar productos químicos
Mantenimiento de la punta	Soplar para eliminar el polvo; punta de repuesto disponible
Patas antivibración	Pueden asentarse con el tiempo (inclinación normal)
Transporte	Conservar el embalaje original para el transporte

Preguntas frecuentes - TURNTABLE C 552 NAD

¿Cómo cambiar la velocidad de rotación (33/45 RPM)?

Para cambiar la velocidad, es necesario desplazar la correa de transmisión de una polea a otra. El esquema en el manual indica la posición para cada velocidad.

¿Cómo ajustar la fuerza de apoyo de la cápsula?

Después de nivelar el tocadiscos, libere el brazo de su soporte y ajuste el contrapeso para que la punta flote aproximadamente 1 mm por encima del disco. Luego, atornille el contrapeso (1 vuelta completa = 2 g) para alcanzar la fuerza de apoyo recomendada de 1,75 g (rango 1,5-2,0 g). Ajuste el antiskating al mismo valor.

¿Cómo instalar la cápsula de lectura?

Utilice la plantilla de alineación proporcionada para posicionar la cápsula correctamente. Respete el esquema de cableado: Azul (masa derecha), Verde (masa izquierda), Rojo (señal derecha), Blanco (señal izquierda). Retire la protección plástica antes de usar.

¿Qué hacer si el tocadiscos se inclina ligeramente hacia atrás?

Es normal después de algunos meses de uso: las patas antivibración de caucho sintético pueden asentarse. Esto no afecta el rendimiento.

¿Cómo limpiar la punta de lectura?

En caso de acumulación de polvo, basta con soplar suavemente sobre la punta. No use líquido ni aparato de limpieza durante la reproducción.

¿Es necesario usar un dispositivo de limpieza de discos?

No, el manual desaconseja cualquier limpiador de discos que funcione con agua o líquido. Basta con mantener la tapa cerrada para evitar el polvo.

¿Por qué mantener la tapa cerrada durante la reproducción?

La tapa cerrada evita que el polvo se deposite sobre los discos y mejora la reproducción del sonido. También evita una limpieza frecuente.

¿Cómo conectar el brazo de lectura a tierra?

No es necesario ningún cable de tierra adicional porque el brazo está automáticamente conectado a masa a través del blindaje del cable del brazo.

¿Qué hacer en caso de vibraciones o zumbido?

Coloque el tocadiscos sobre una superficie plana y rígida, preferiblemente un estante fijado a la pared. Evite muebles huecos o colocados sobre un piso de madera. Mantenga la tapa cerrada.

¿Cómo poner en marcha el tocadiscos a 45 RPM?

Presione el botón 'MARCHA' y gire manualmente el plato en el sentido de las agujas del reloj para reducir las tensiones en el motor y la correa.

MANUAL DE USUARIO TURNTABLE C 552 NAD

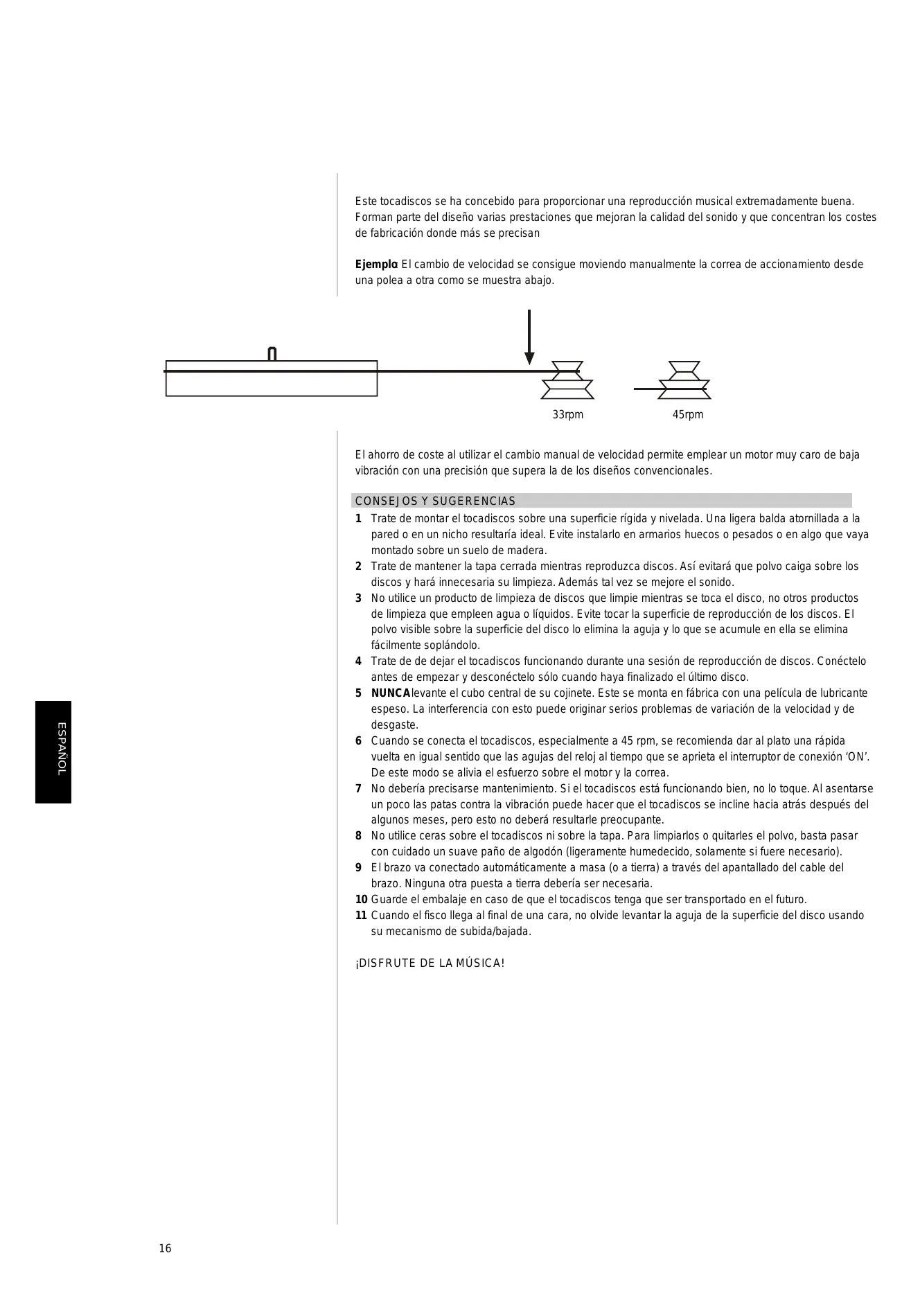

El Tocadiscos NAD - Manual del Usuario

Este tocadiscos se ha concebido para proporcionar una reproducción musical extremadamente buena. Forman parte del diseño varias prestaciones que mejoran la calidad del sonido y que concentran los costes de fabricación donde más se precisan

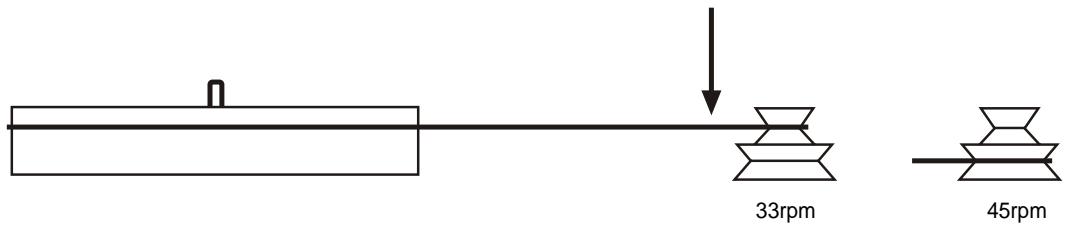

Ejempla El cambio de velocidad se consigue moviendo manualmente la correa de accionamiento desde una polea a otra como se muestra abajo.

El ahorro de coste al utilizar el cambio manual de velocidad permite emplear un motor muy caro de baja vibración con una precisión que supera la de los diseños convencionales.

CONSEJOS Y SUGERENCIAS

1 Trate de montar el tocadiscos sobre una superficie rígida y nivelada. Una ligera balda atornillada a la pared o en un nicho resultaría ideal. Evite instalarlo en armarios huecos o pesados o en algo que vaya montado sobre un suelo de madera.
2 Trate de mantener la tapa cerrada mientras reproduzca discos. Así evitará que polvo caiga sobre los discos y hará innecesaria su limpieza. Además tal vez se mejore el sonido.
3 No utilice un producto de limpieza de discos que limpie mientras se toca el disco, no otros productos de limpieza que empleen agua o líquidos. Evite tocar la superficie de reproducción de los discos. El polvo visible sobre la superficie del disco lo elimina la aguja y lo que se acumule en ella se elimina fácilmente soplándolo.
4 Trate de de dejar el tocadiscos funcionando durante una sesión de reproducción de discos. Conéctelo antes de empezar y desconéctelo sólo cuando haya finalizado el último disco.

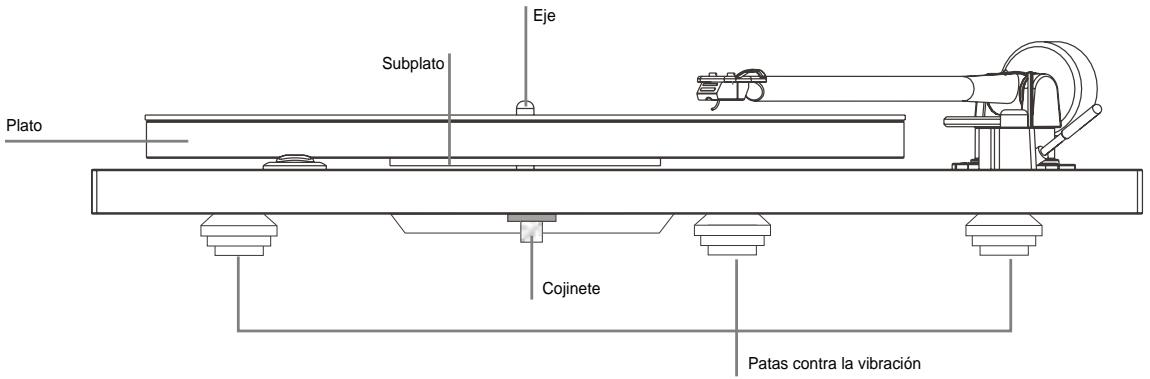

5 NUNCAlevante el cubo central de su cojinete. Este se monta en fábrica con una película de lubricante espeso. La interferencia con esto puede originar serios problemas de variación de la velocidad y de desgaste.
6 Cuando se conecta el tocadiscos, especialmente a 45 rpm, se recomienda dar al plato una rápida vuelta en igual sentido que las agujas del reloj al tiempo que se aprieta el interruptor de conexión 'ON'. De este modo se alivia el esfuerzo sobre el motor y la correa.
7 No debería precisarse mantenimiento. Si el tocadiscos está funcionando bien, no lo toque. Al asentarse un poco las patas contra la vibración puede hacer que el tocadiscos se incline hacia atrás después del algunos meses, pero esto no deberá resultarle preocupante.
8 No utilice ceras sobre el tocadiscos ni sobre la tapa. Para limpiarlos o quitarles el polvo, basta pasar con cuidado un suave paño de algodón (ligeramente humedecido, solamente si fuere necesario).
9 El brazo va conectado automáticamente a masa (o a tierra) a través del apantallado del cable del brazo. Ninguna otra puesta a tierra debería ser necesaria.
10 Guarde el embalaje en caso de que el tocadiscos tenga que ser transportado en el futuro.
11 Cuando el fisco llega al final de una cara, no olvide levantar la aguja de la superficie del disco usando su mecanismo de subida/bajada.

¡DISFRUTE DE LA MÚSICA!

CÁPSULA FONOCAPTORA

Su tocadiscos NAD C 555i/C 552 viene con una cápsula fonocaptora de imán móvil Montado en fábrica. Al seguir las instrucciones de preparación, sírvase tener presente que el peso óptimo de seguimiento de pista es de 1,7 gramos para la cápsula fonocaptora. El ajustador del antideslizamiento deberá ser ajustado entonces con el mismo ajuste.

El concesionario NAD le puede proporcionar agujas de repuesto.

CABLEADO DEL BRAZO

Azul = Tierra izquierda

Verde = Tierra derecha

Rojo = Señal derecha

Blanco = Señal izquierda

AJUSTE DE LA CÁPSULA FONOCAPTORA

Estando la cápsula fonocaptora montada, usando el transportador de alineación suministrado y el cuadro de cableado (mostrado a la izquierda), ajuste a continuación la fuerza de seguimiento y el antideslizamiento. Primeramente, deslice la cubierta de protección de la cápsula fonocaptora Con cuidado.

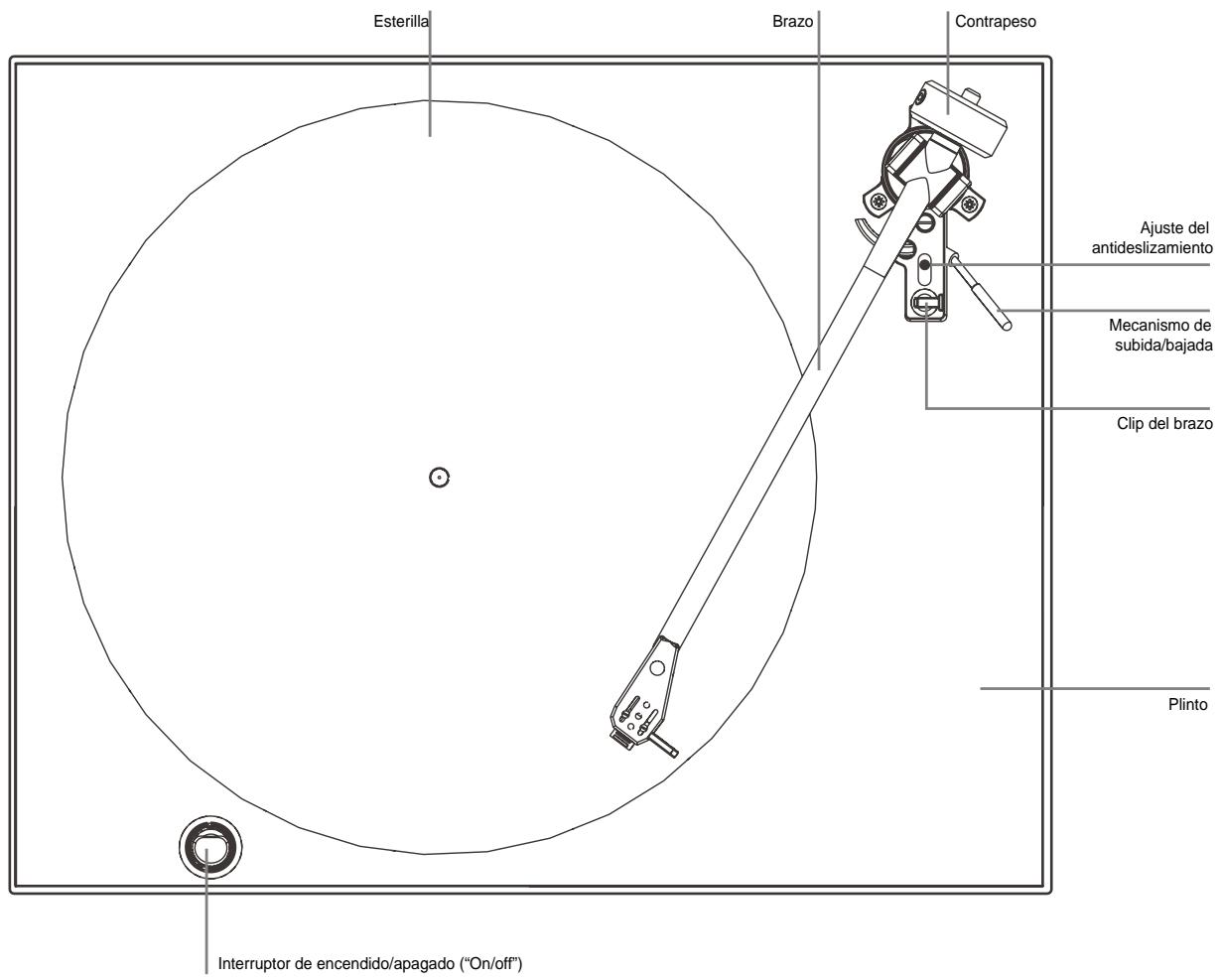

Suelte el brazo de su retenedor y cerciórese de que el ajustador de antideslizamiento esta fijado en cero, utilice el contrapeso para 'flotar' la aguja aproximadamente con 1mm de separación de un disco, luego marque hacia adentro con el contrapeso, (1 vuelta completa = 2g) hasta que se logre el peso de seguimiento de pista de la cápsula fonocaptora. Finalmente, fije el ajustador del antideslizamiento con el mismo ajuste.

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA

CARACTERÍSTICAS DE TRANSDUCTORES

Respuesta de frecuencia 20 Hz - 20 kHz ±3dB

Equilibrio de canales 2 dB a 1 kHz

Separación de canales 20 dB a 1 kHz

Nivel de salida 5mV ±2 dB a 1 kHz a 5 cm/s

Conformidad estática 16 mm/N

Masa equivalente de la punta de la aguja	0,7mg
Angulo vertical de seguimiento de pista	26 grados
Radio de la aguja	Elíptico 0,00072 pulgadas x 0.0003 pulgadas

(18μ x 7μ) Ortofon OM5E (18μ x 8μ)

Tipo de aguja sustituible

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA

CARACTERÍSTICAS ELÉCTRICAS

Resistencia de carga 47 k ohmios

Capacitancia de carga 150-400 pF

Inductancia interna 560mH

Resistencia interna 700 ohmios

CARACTERÍSTICAS MECÁNICAS

Peso de la cápsula fonocaptora	4,2g
Centros de fijación	0,5" (12,7 mm)
Peso de seguimiento de pista	1,5 - 2,0 g (1,7 g nominal)

ESPECIFICACIÓN DE LA CÁPSULA FONOCAPTORA C 552: ORTOFON OM5E

CARACTERÍSTICAS ELÉCTRICAS

Resistencia de carga 47 k ohmios

Capacitancia de carga 200 - 600 pF

Inductancia interna 450mH

Resistencia interna 750 ohmios

CARACTERÍSTICAS MECÁNICAS

Peso de la cápsula fonocaptora	5g
Tracking weight	1.5 - 2.0g (15-20 mN)
Replacement stylus unit	Stylus 5 E

ESPECIFICACIONES DEL C 555i/C 552

TOCADISCOS

Sistema de accionamiento	Accionamiento por correa
Motor	Motor síncrono de alto par
Velocidades	33,3 y 45,1 rpm
Sistema de suspensión	3 apoyos de caucho sintético absorbentes de energía

BRAZO

Funcionamiento Manual

Longitud total 289 mm - 244mm desde el pivote a la aguja

Masa efectiva de la punta 9 gramos

Colgante 19,1mm

Capacitancia de cable 150-400 pF

ESPECIFICACIONES FÍSICAS

Dimensiones con la tapa abajo 1738×4916×14''/447×115×365mm

(Anchura x Altura x Fondo)

Peso neto 11.57lb 5.25 kg

Peso de embarque 15.21lb 6,9 kg

Elíptico 0,00072 polegadas x 0,0003 polegadas

(18μ x 7μ) Ortofon OM5E (18μ x 8μ)

substituível
