TURNTABLE C 552 - Platine vinyle NAD - Notice d'utilisation et mode d'emploi gratuit

Marque	NAD
Modèle	TURNTABLE C 552
Type de produit	Platine vinyle (tourne-disque)
Dimensions (L x H x P)	447 x 115 x 365 mm (couvercle fermé)
Poids net	5,25 kg
Poids emballé	6,9 kg
Entraînement	Courroie
Moteur	Moteur synchrone à couple élevé
Vitesses	33,3 tr/min et 45,1 tr/min
Changement de vitesse	Manuel (déplacement de la courroie sur la poulie)
Suspension	3 pieds absorbeurs d'énergie en caoutchouc synthétique
Bras de lecture	Manuel, longueur totale 289 mm, distance pivot-pointe 244 mm
Masse effective du bras	9 grammes
Avance du bras	19,1 mm
Cellule d'origine	Ortofon OM5E (à aimant mobile)
Force d'appui recommandée	1,75 g (plage 1,5 - 2,0 g)
Antiskating	Réglable, valeur identique à la force d'appui
Câblage du bras	Bleu : masse droite, Vert : masse gauche, Rouge : signal droit, Blanc : signal gauche
Capacitance du câble	150 - 400 pF
Entretien et nettoyage	Essuyer avec un chiffon doux légèrement humecté ; ne pas utiliser de produits chimiques
Entretien de la pointe	Souffler pour déloger la poussière ; pointe de rechange disponible
Pieds antivibratoires	Peuvent se tasser avec le temps (inclinaison normale)
Transport	Conserver l'emballage d'origine pour le transport

FOIRE AUX QUESTIONS - TURNTABLE C 552 NAD

Comment changer la vitesse de rotation (33/45 tours) ?

Pour changer la vitesse, il faut déplacer la courroie d'entraînement d'une poulie à l'autre. Le schéma dans la notice indique la position pour chaque vitesse.

Comment régler la force d'appui de la cellule ?

Après avoir mis la platine à niveau, libérez le bras de son support et réglez le contrepoids pour que la pointe flotte à environ 1 mm au-dessus du disque. Ensuite, vissez le contrepoids (1 tour complet = 2 g) pour atteindre la force d'appui recommandée de 1,75 g (plage 1,5-2,0 g). Ajustez l'antiskating à la même valeur.

Comment installer la cellule de lecture ?

Utilisez le compas d'alignement fourni pour positionner la cellule correctement. Respectez le schéma de câblage : Bleu (masse droite), Vert (masse gauche), Rouge (signal droit), Blanc (signal gauche). Retirez la protection plastique avant utilisation.

Que faire si la platine penche légèrement en arrière ?

C'est normal après quelques mois d'utilisation : les pieds antivibratoires en caoutchouc synthétique peuvent se tasser. Cela n'affecte pas les performances.

Comment nettoyer la pointe de lecture ?

En cas d'accumulation de poussière, il suffit de souffler doucement sur la pointe. N'utilisez pas de liquide ou d'appareil de nettoyage pendant la lecture.

Faut-il utiliser un dispositif de nettoyage de disque ?

Non, la notice déconseille tout nettoyeur de disque fonctionnant avec de l'eau ou un liquide. Il suffit de garder le couvercle fermé pour éviter la poussière.

Pourquoi garder le couvercle fermé pendant la lecture ?

Le couvercle fermé empêche la poussière de se déposer sur les disques et améliore la reproduction sonore. Il évite également un nettoyage fréquent.

Comment brancher le bras de lecture à la terre ?

Aucun câble de terre supplémentaire n'est nécessaire car le bras est automatiquement relié à la masse via le blindage du câble du bras.

Que faire en cas de vibrations ou de ronflette ?

Placez la platine sur une surface plane et rigide, de préférence une étagère vissée au mur. Évitez les meubles creux ou posés sur un sol en bois. Gardez le couvercle fermé.

Comment lancer la platine à 45 tours ?

Appuyez sur le bouton 'MARCHE' et lancez manuellement le plateau dans le sens des aiguilles d'une montre pour réduire les contraintes sur le moteur et la courroie.

MODE D'EMPLOI TURNTABLE C 552 NAD

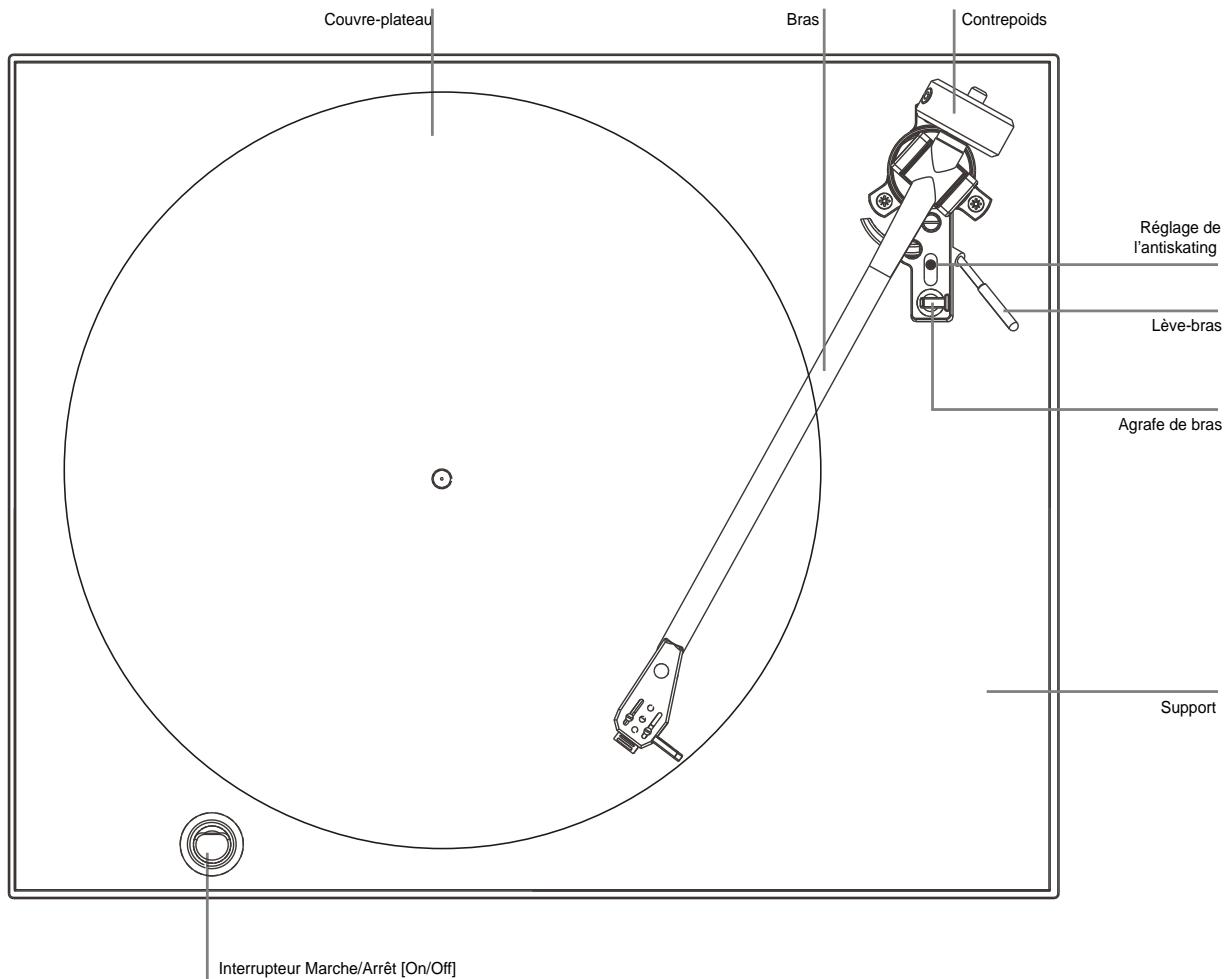

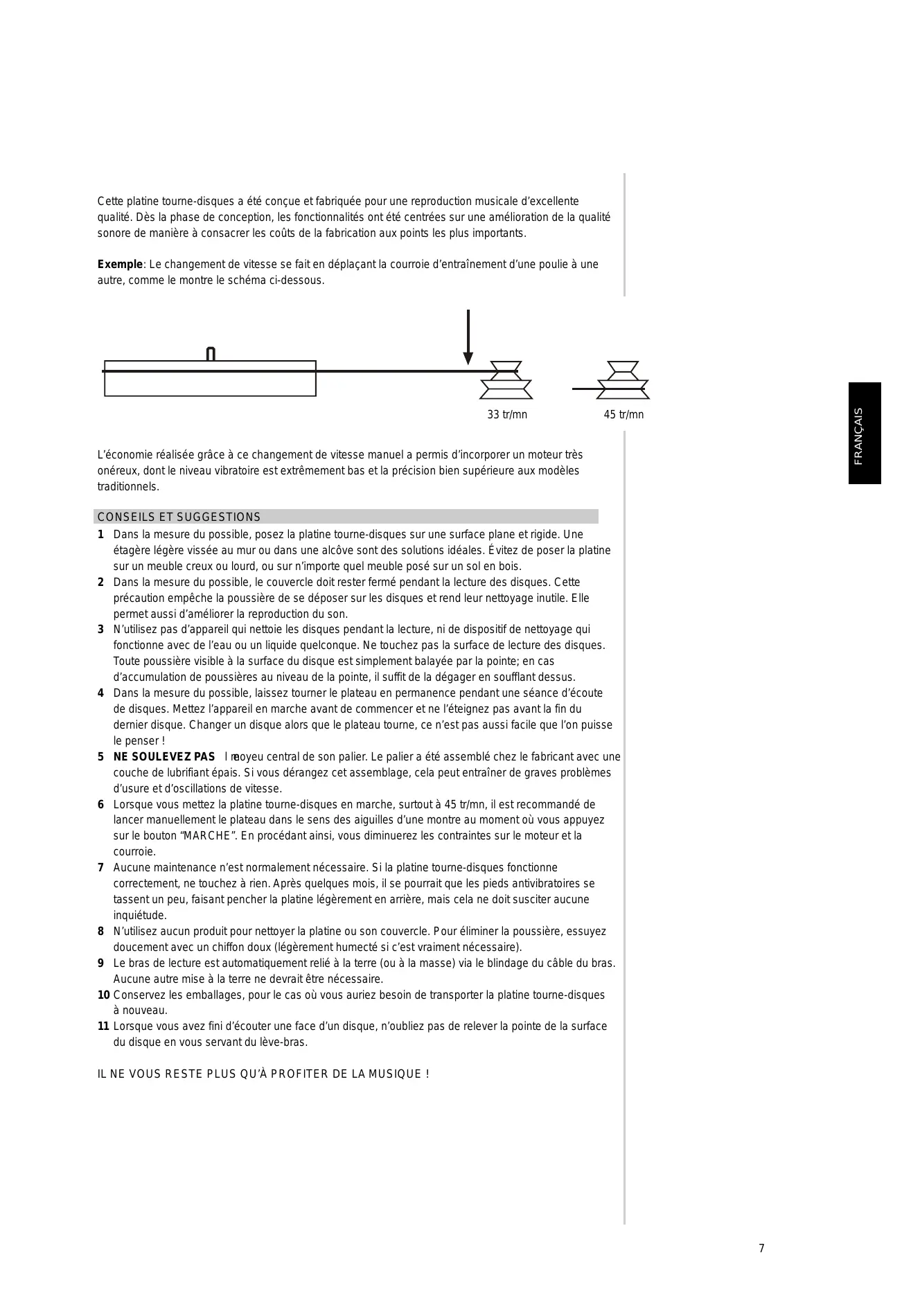

Platine Tourne-disques NAD - Manuel d'Installation

Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d'excellente qualité. Dès la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants.

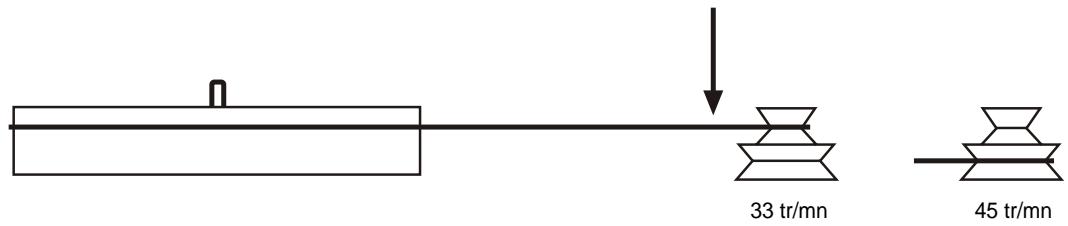

Exemple: Le changement de vitesse se fait en déplaçant la courroie d'entraînement d'une poulie à une autre, comme le montre le schéma ci-dessous.

L'économie réalisée grâce à ce changement de vitesse manuel a permis d'incorporer un moteur très onéreux, dont le niveau vibratoire est extrêmement bas et la précision bien supérieure aux modèles traditionnels.

CONSEILS ET SUGGESTIONS

1 Dans la mesure du possible, posez la platine tourne-disques sur une surface plane et rigide. Une étagère légère vissée au mur ou dans une alcôve sont des solutions idéales. Évitez de poser la platine sur un meuble creux ou lourd, ou sur n'importe quel meuble posé sur un sol en bois.
2 Dans la mesure du possible, le couvercle doit rester fermé pendant la lecture des disques. Cette précaution empêche la poussière de se déposer sur les disques et rend leur nettoyage inutile. Elle permet aussi d'améliorer la reproduction du son.
3 N'utilisez pas d'appareil qui nettoie les disques pendant la lecture, ni de dispositif de nettoyage qui fonctionne avec de l'eau ou un liquide quelconque. Ne touchez pas la surface de lecture des disques. Toute poussière visible à la surface du disque est simplement balayée par la pointe; en cas d'accumulation de poussières au niveau de la pointe, il suffit de la dégager en soufflant dessus.
4 Dans la mesure du possible, laissez tourner le plateau en permanence pendant une séance d'écoute de disques. Mettez l'appareil en marche avant de commencer et ne l'éteignez pas avant la fin du dernier disque. Changer un disque alors que le plateau tourne, ce n'est pas aussi facile que l'on puisse le penser !

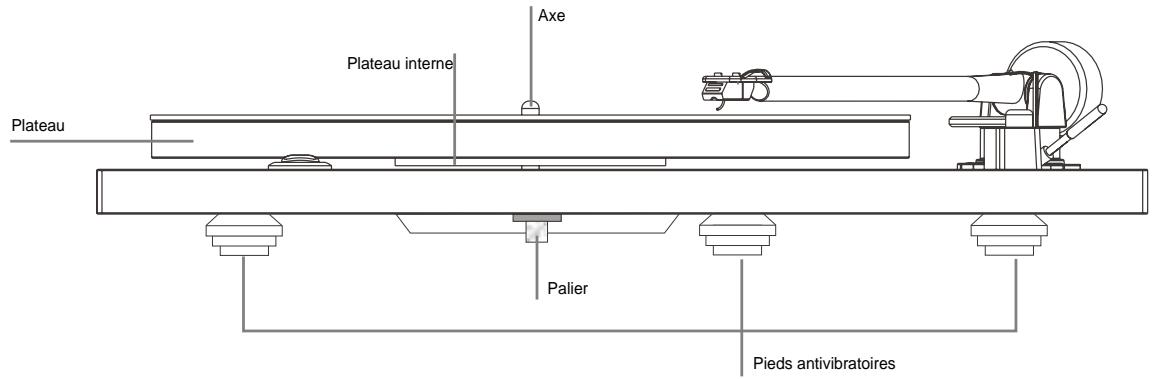

5 NE SOULEVEZ PAS I reoyeu central de son palier. Le palier a été assemblé chez le fabricant avec une couche de lubrifiant épais. Si vous dérangez cet assemblage, cela peut entraîner de graves problèmes d'usure et d'oscillations de vitesse.
6 Lorsque vous mettez la platine tourne-disques en marche, surtout à 45 tr/mn, il est recommandé de lancer manuellement le plateau dans le sens des aiguilles d'une montre au moment où vous appuyez sur le bouton "MARCHE". En procédant ainsi, vous diminuerez les contraintes sur le moteur et la courroie.
7 Aucune maintenance n'est normalement nécessaire. Si la platine tourne-disques fonctionne correctement, ne touchez à rien. Après quelques mois, il se pourrait que les pieds antivibratoires se tassent un peu, faisant pencher la platine légèrement en arrière, mais cela ne doit susciter aucune inquiétude.
8 N'utilisez aucun produit pour nettoyer la platine ou son couvercle. Pour éliminer la poussière, essuyez doucement avec un chiffon doux (légèrement humecté si c'est vraiment nécessaire).
9 Le bras de lecture est automatiquement relié à la terre (ou à la masse) via le blindage du câble du bras. Aucune autre mise à la terre ne devrait être nécessaire.
10 Conservez les emballages, pour le cas où vous auriez besoin de transporter la platine tourne-disques à nouveau.
11 Lorsque vous avez fini d'écouter une face d'un disque, n'oubliez pas de relever la pointe de la surface du disque en vous servant du lève-bras.

IL NE VOUS RESTE PLUS QU'À PROFITER DE LA MUSIQUE !

CÂBLAGE DU BRAS Bleu = Masse droite Vert = Masse gauche Rouge = Signal droit Blanc = Signal gauche

CELLULE DE LECTURE

Votre platine tourne-disques NAD C 555i/C 552 est équipée à l'origine d'une cellule de lecture À aimant mobile. Lorsque vous suivez les instructions de configuration, veuillez noter que la force D'appui optimale est de 1,7 grammes pour la cellule. Le réglage de l'antiskating doit donc être à la même valeur.

Des pointes de rechange sont disponibles auprès de votre revendeur NAD.

CONFIGURATION DE LA CELLULE

Après avoir mis en place la cellule de lecture en vous servant du compas d'alignement fourni, et en vous référant au schéma de câblage (à gauche), réglez la force d'appui et la force antiskating. Tout d'abord, en faisant très attention, retirez la protection en plastique de la cellule.

Dégrafez le bras de son support, après avoir vérifié que le réglage antiskating affiche zéro, et utilisez le contrepoids pour faire “flotter” la pointe environ 1 mm au dessus de la surface d’un disque, puis vissez le contrepoids (1 tour complet = 2 g) pour régler le force d’appui de la cellule. Pour terminer, affichez la même valeur sur l’antiskating.

C 555i CARACTÉRISTIQUES DE LA CELLULE: GOLDRING ELECTRA

TRANSDUCTEUR

Réponse en fréquence à ± 3 dB	20 Hz à 20 kHz
Symétrie des canaux	2 dB à 1 kHz
Séparation des canaux	20 dB à 1 kHz
Niveau de sortie à ± 2 dB	5 mV à 1 kHz, à 5 cm/s
Compliance latérale statique	16 mm/N
Masse équivalente à l'extrémité	0,7 mg
Angle vertical	26 degrés
Taille de la pointe	Elliptique 18 x 7
Type de pointe	échangeable

ÉLECTRIQUES

Résistance de charge	47 k-ohms
Capacitance de charge	150 à 400 pF
Inductance interne	560 mH
Résistance interne	700 ohms

MÉCANIQUES

Poids de la cellule	4,2 g
Axes de fixation	12,7 mm
Force d'appui	1,5 à 2,0 g - 1,7 g nominale

C 552 CARACTÉRISTIQUES DE LA CELLULE: ORTOFON OM5E

TRANSDUCTEUR

Réponse en fréquence à	20-20.000 Hz ± 2 dB
Symétrie des canaux	2 dB à 1 kHz
Séparation des canaux	22dB at 1 kHz 15dB at 15kHz
Niveau de sortie à	4 mV à 1 kHz, à 5 cm/s
Tracking force range	1,5-2,0 g (15-20 mN)
ng force, recommended	1,75 g (17,5 mN)
Angle vertical	20 degrés
Taille de la pointe	r/R 8/18 μm
Type de pointe	Elliptical 0.00072" x 0.0003" / 18μ x 8μ

ÉLECTRIQUES

Résistance de charge	47 k-ohms
Capacitance de charge	200 à 600 pF
Inductance interne	450mH
Résistance interne	750 ohms

MÉCANIQUES

Poids de la cellule	5 g
Tracking weight	1.5 - 2.0g (15-20 mN)
Replacement stylus unit	Stylus 5 E

C 555i/C 552 - CARACTÉRISTIQUES

ENSEMBLE PLATEAU

Entraînement	Courroie
Moteur	Moteur synchrone à couple élevé
Vitesses	33,3 et 45,1 tr/mn
Suspension	3 pieds absorbeurs d'énergie en caoutchouc synthétique

BRAS

Fonctionnement	Manuel
Longueur	289 mm longueur totale
	244mm entre l'axe et la pointe
Masse effective	9 grammes
Avance	19,1 mm
acitance du câble	150 à 400 pF

ENCOMBREMENT ET POIDS

Dimensions hors tout (LxHxP), couvercle fermé	447 x 115 x 365 mm
Poids net	5,25 kg
Poids emballé	6,9 kg
