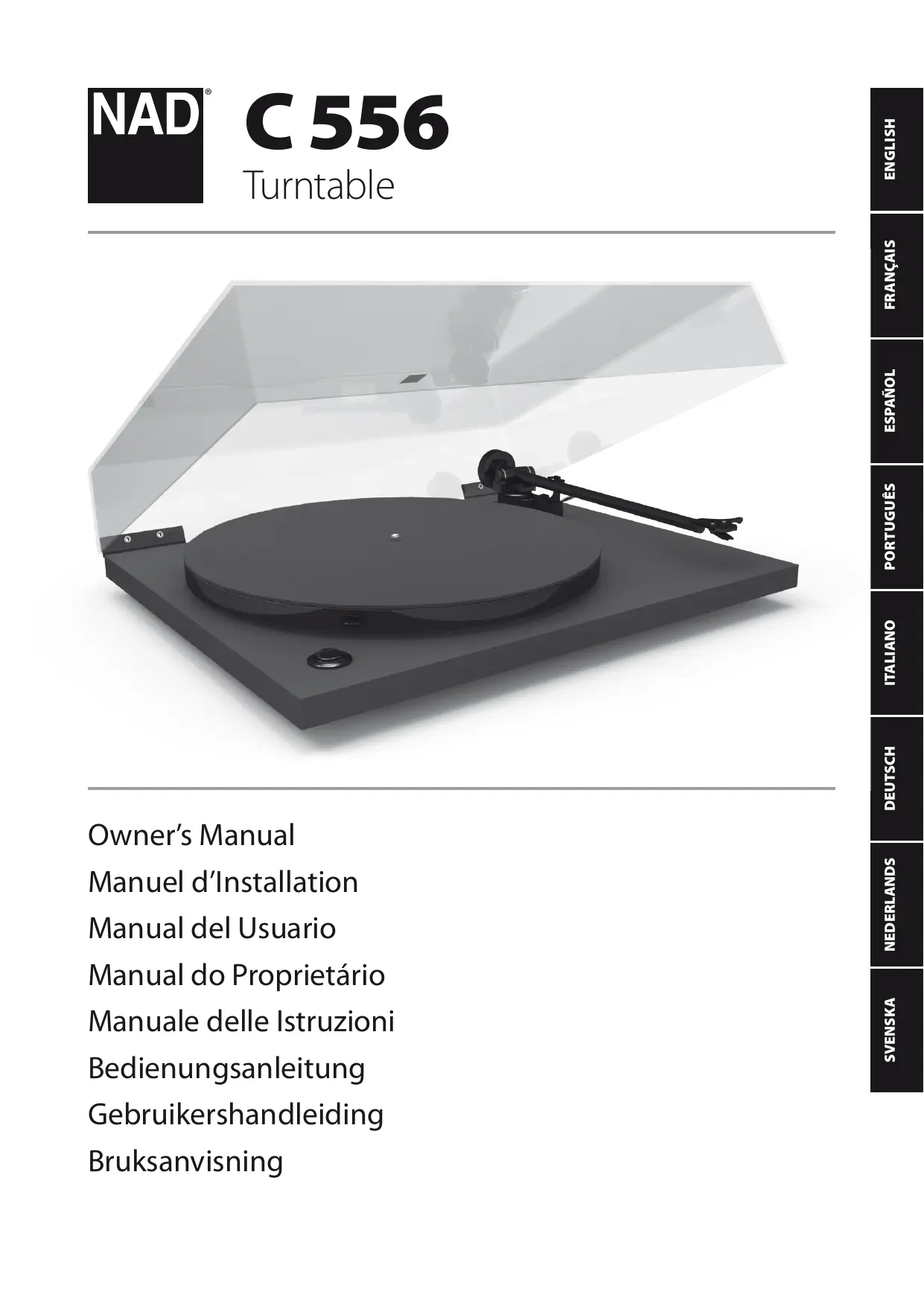

C556 - Platine vinyle NAD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle
Marque	NAD
Modèle	C556
Entraînement	Courroie (changement manuel de vitesse)
Moteur	Synchrone à couple élevé
Vitesses	33,3 et 45,1 tr/min
Suspension	3 pieds absorbeurs d'énergie en caoutchouc synthétique
Bras de lecture	Manuel, longueur totale 289 mm, distance axe-pointe 244 mm
Masse effective du bras	9 g
Cellule installée	Ortofon OM5E
Réponse en fréquence de la cellule	±2 dB (20 Hz à 20 kHz)
Tension de sortie	4 mV à 1 kHz, 5 cm/s
Type de pointe	Elliptique (r/R 8/18 μ)
Force d'appui recommandée	1,5 à 2,0 g (15-20 mN)
Dimensions (L × H × P)	447 × 115 × 360 mm (couvercle fermé)
Poids net	4 kg
Poids emballé	7 kg
Fonctions principales	Lecture de vinyles 33/45 tr/min, lève-bras, contrepoids réglable, compensation de force centripète
Entretien et nettoyage	Chiffon doux légèrement humecté ; souffler sur la pointe ; garder le couvercle fermé
Sécurité	Ne pas soulever le moyeu central ; ne pas utiliser de nettoyants liquides
Pièces détachées	Cellule Ortofon OM5E remplaçable ; stylet de rechange Stylet 5E
Alimentation	Secteur

FOIRE AUX QUESTIONS - C556 NAD

Comment changer la vitesse de rotation sur le NAD C556 ?

Pour changer la vitesse, déplacez manuellement la courroie d'entraînement d'une poulie à l'autre. Le moteur est conçu pour fonctionner à deux vitesses : 33,3 tr/min et 45,1 tr/min. Il est recommandé de lancer le plateau à la main dans le sens des aiguilles d'une montre lors de la mise en marche à 45 tr/min pour réduire les contraintes.

Quelle est la force d'appui recommandée pour la cellule Ortofon OM5E ?

La force d'appui recommandée est de 1,5 à 2,0 g (15-20 mN). Réglez le contrepoids pour obtenir cette valeur, puis ajustez la glissière de compensation de force centripète au même nombre.

Comment régler le contrepoids et la compensation de force centripète ?

Poussez le contrepoids aussi près que possible du point d'arrêt pour obtenir la force d'appui exacte. Réglez ensuite la glissière de compensation de force centripète au même nombre que le contrepoids (ex. 1,5 g = 1,5 sur la glissière). Une jauge de force d'appui peut être nécessaire lors du remplacement de la cellule.

Quel câble utiliser pour raccorder la platine à un amplificateur ?

Utilisez des câbles phono externes pour raccorder le C 556 à un amplificateur. Si votre amplificateur ne dispose pas d'un étage phono intégré, vous devez utiliser un préampli phono externe, comme un modèle de la gamme NAD.

Puis-je utiliser un nettoyant liquide pour les disques ou la platine ?

Non, n'utilisez aucun produit liquide pour nettoyer les disques ou la platine. Pour la poussière, essuyez doucement avec un chiffon doux légèrement humecté si nécessaire. Pour la pointe de lecture, il suffit de souffler pour dégager la poussière.

Comment nettoyer la platine et la pointe de lecture ?

Pour la platine et son couvercle, utilisez un chiffon doux légèrement humecté si nécessaire. Ne touchez pas la surface de lecture des disques. Pour la pointe, soufflez doucement pour enlever les poussières accumulées. Évitez tout produit chimique.

Que faire si la platine n'est pas de niveau ou tangue ?

Posez la platine sur une surface plane et rigide. Évitez les meubles creux ou les sols en bois. Les pieds antivibratoires en caoutchouc peuvent se tasser avec le temps, mais cela n'affecte pas les performances. Aucune maintenance n'est nécessaire si l'appareil fonctionne correctement.

Puis-je remplacer la cellule par un autre modèle ?

Oui, vous pouvez remplacer la cellule Ortofon OM5E par une autre cellule compatible. Utilisez une jauge de force d'appui pour appliquer la force recommandée par le fabricant de la nouvelle cellule (limite supérieure de la plage). Assurez-vous que la pointe est verticalement alignée avec le trou A et que la cellule est bien à l'équerre dans le support de tête.

Quelle est la capacitance de charge recommandée pour le câble phono ?

La capacitance du câble est comprise entre 150 et 400 pF. La capacitance de charge recommandée pour la cellule est de 200 à 600 pF. Utilisez un câble adapté pour éviter des variations de réponse en fréquence.

Dois-je laisser le plateau tourner en permanence pendant une séance d'écoute ?

Oui, il est conseillé de laisser le plateau tourner en permanence pendant une séance d'écoute. Mettez l'appareil en marche avant de commencer et ne l'éteignez qu'après le dernier disque. Cependant, lorsque vous changez de disque, relevez d'abord la pointe à l'aide du lève-bras.

MODE D'EMPLOI C556 NAD

Manuel d'Installation

Manual del Usuario

Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d'excellente qualité. Dès la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants.

Exemple : Le changement de vitesse se fait en déplaçant la courroie d'entraînement d'une poulie à une autre, comme le montre le schéma ci-dessous.

L'économie réalisée grâce à ce changement de vitesse manuel a permis d'incorporer un moteur très onéreux, dont le niveau vibratoire est extrêmement bas et la précision bien supérieure aux modèles traditionnels.

NOTES CONCERNANT L'INSTALLATION

1 Dans la mesure du possible, posez la platine tourne-disques sur une surface plane et rigide. Une étagère légère vissée au mur ou dans une alcôve sont des solutions idéales. Évitez de poser la platine sur un meuble creux ou lourd, ou sur n'importe quel meuble posé sur un sol en bois.
2 NE SOULEVEZ PAS le moyeu central de son palier. Le palier a été assemblé chez le fabricant avec une couche de lubrifiant épais. Si vous dérangez cet assemblage, cela peut entraîner de graves problèmes d'usure et d'oscillations de vitesse.
3 Le bras de lecture est automatiquement relié à la terre (ou à la masse) via le blindage du câble du bras. Aucune autre mise à la terre ne devrait être nécessaire.
4 Conservez les emballages, pour le cas où vous auriez besoin de transporter la platine tourne-disques à nouveau.

CONSEILS ET SUGGESTIONS

1 Dans la mesure du possible, le couvercle doit rester fermé pendant la lecture des disques. Cette précaution empêche la poussière de se déposer sur les disques et rend leur nettoyage inutile. Elle permet aussi d'améliorer la reproduction du son.
2 Dans la mesure du possible, laissez tourner le plateau en permanence pendant une séance d'écoute de disques. Mettez l'appareil en marche avant de commencer et ne l'éteignez pas avant la fin du dernier disque. Changer un disque alors que le plateau tourne, ce n'est pas aussi facile que l'on puisse le penser!
3 Lorsque vous avez fini d'écouter une face d'un disque, n'oubliez pas de relever la pointe de la surface du disque en vous servant du lève-bras.
4 Lorsque vous mettez la platine tourne-disques en marche, surtout à 45 tr/mn, il est recommandé de lancer manuellement le plateau dans le sens des aiguilles d'une montre au moment où vous appuyez sur le bouton « MARCHE ». En procédant ainsi, vous diminuerez les contraintes sur le moteur et la courroie.
5 Aucune maintenance n'est normalement nécessaire. Si la platine tourne-disques fonctionne correctement, ne touchez à rien. Après quelques mois, il se pourrait que les pieds antivibratoires se tassent un peu, faisant pencher la platine légèrement en arrière, mais cela ne doit susciter aucune inquiétude.
6 N'utilisez pas d'appareil qui nettoie les disques pendant la lecture, ni de dispositif de nettoyage qui fonctionne avec de l'eau ou un liquide quelconque. Ne touchez pas la surface de lecture des disques. Toute poussière visible à la surface du disque est simplement balayée par la pointe; en cas d'accumulation de poussières au niveau de la pointe, il suffit de la dégager en soufflant dessus.

7 N'utilisez aucun produit pour nettoyer la platine ou son couvercle. Pour éliminer la poussière, essuyez doucement avec un chiffon doux (légèrement humecté si c'est vraiment nécessaire).

IL NE VOUS RESTE PLUS QU'À PROFITER DE LA MUSIQUE!

DÉMARRAGE RAPIDE POUR LA CELLULE DE LECTURE INSTALLÉE EN USINE

Le C 556 est conçu pour être installé et utilisé en toute simplicité. Réglez la cellule de lecture installée en usine en suivant les instructions de réglage.

1 Poussez le contrepoids aussi près que possible du point d'arrêt afin d'obtenir la force d'appui exacte. Cela règlera automatiquement le bras dans la plage de force d'appui recommandée pour la pointe de lecture installée en usine (1,5 - 2,0 g).

2 Réglez la glissière de compensation de la force centripète au même nombre que le contrepoids. Par exemple, force d'appui de 1,5 g = 1,5 g sur la glissière de compensation de la force centripète.

Une jauge de force d'appui est nécessaire pour appliquer la force d'appui nécessaire lorsque la cellule installée en usine est remplacée par une nouvelle cellule ou une cellule différente. La force d'appui doit correspondre à la limite supérieure de la plage recommandée par le fabricant de la cellule.

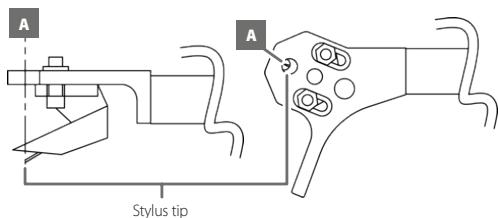

1 Alignez correctement la nouvelle cellule comme montré.

2 Ajustez la position de la cellule dans le support de tête afin que la pointe de lecture soit verticalement alignée avec l'avant du trou A.
3 Assurez-vous que la cellule est posée à l'équerre dans le support de tête avant de serrer. Évitez de trop serrer !
4 Réglez la glissière de compensation de la force centripète au même nombre que le contrepoids.

RACCORDEMENT DU C 556

Utilisez les câbles phono externes pour raccorder le C 556 à un amplificateur. Si votre amplificateur n'est pas doté d'un étage phono intégré, utilisez un préampli phono externe (comme un des modèles de la gamme de préamplificateurs phono de NAD).

GÉNÉRAL
TOURNE-DISQUE

Entraînement	Courroie
Moteur	Moteur synchrone à couple élevé
Vitesses	33,3 et 45,1 tr/mn
Suspension	3 pieds absorbeurs d'énergie en caoutchouc synthétique

BRAS

Utilisation	Manuelle
Longueur	289 mm longueur totale ;244mm entre l'axe et la pointe
Masse effective	9 g
Avance	19,1 mm
Capacitance du câble	150 à 400 pF

CARACTÉRISTIQUES DE LA CELLULE: ORTOFON OM5E

TRANSDUCTEUR

Réponse en fréquence	±2 dB (20 Hz à 20 kHz)
Équilibre entre canaux	2 dB à 1 kHz
Séparation des voies	22 dB à 1 kHz, 15 dB à 15 kHz
Tension de sortie	4 mV à 1 kHz, à 5 cm/s
Angle vertical	20 degrés
Taille de la pointe	Elliptique 0.00072 x 0.0003 pouce ; 18μ x 8μ
Type de pointe	r/R 8/18μ

ÉLECTRIQUES

Résistance de charge	47 kilohms
Capacitance de charge	200 à 600 pF
Inductance interne	450 mH
Résistance interne, DC	750 ohms

MÉCANIQUES

Poids de la cellule	5 g
Axes de fixation	1,5 à 2,0 g (15-20 mN)
Replacement stylus unit	Stylus 5E

CARACTÉRISTIQUES PHYSIQUES

Dimensions de l'unité (L x H x P), couvercle fermé	447 x 115 x 360 mm 17^3/_8 × 4^9/_16 × 14^3/_16 pouces
Poids net	4 kg (8,8 lbs)
Poids emballé	7 kg (15,4 lbs)

Les caractéristiques techniques sont sujettes à modifications sans préavis. Pour la documentation et les caractéristiques actualisées, consulter le site web www.nadelectronics.com pour les toutes dernières informations concernant le C 556.
