Produkttyp	Vinylskivspelare med remdrift
Märke	NAD
Modell	C555I
Mått (B x H x D)	447 x 115 x 365 mm
Nettovikt	5,25 kg
Förpackningsvikt	6,9 kg
Drivning	Rem
Motor	Högt vridmoment synkronmotor
Hastigheter	33,3 och 45,1 varv/min
Upphängning	3 energidämpande fötter av syntetgummi
Manövrering	Manuell
Arm	Längd 289 mm, effektiv massa 9 g
Armöverhäng	19,1 mm
Pickup	Rörlig magnet
Nålkraft	1,5 - 2,0 g (nominellt 1,7 g)
Antiskating	Justerbar, samma värde som nålkraften
Frekvensomfång	20 Hz - 20 kHz (± 2 dB)
Utgångsnivå	4 mV vid 1 kHz (5 cm/s)
Belastningskapacitans	150 - 400 pF
Belastningsresistans	47 kΩ
Stiftbyte	Stift 5 E
Medföljande tillbehör	Inriktningsmall, pickupskydd
Underhåll	Torka med en mjuk trasa, använd inga rengöringsmedel

Vanliga frågor - TURNTABLE C555I NAD

Hur ändrar jag rotationshastigheten?

För att ändra hastigheten, flytta drivremmen från en remskiva till den andra enligt schemat. Det rekommenderas att starta tallriken manuellt medurs vid start, särskilt vid 45 varv/min, för att minska belastningen på motor och rem.

Hur justerar jag armens nålkraft?

Lossa armen från dess hållare och ställ antiskating på noll. Använd motvikten för att få nålen att sväva cirka 1 mm över en skiva. Skruva sedan på motvikten (1 helt varv = 2 g) för att ställa in nålkraften. Det rekommenderade nominella värdet är 1,7 g.

Hur justerar jag antiskating?

Efter att ha justerat nålkraften, ställ in samma värde på antiskating. Om exempelvis nålkraften är 1,7 g, ställ antiskating på 1,7.

Vilken typ av pickup används?

Spelaren är utrustad med en rörlig magnet-pickup (MM). Ersättningsstiftet är modell Stift 5 E.

Hur byter jag stiftet?

Ta försiktigt bort det gamla stiftet och sätt i det nya Stift 5 E. Var noga med att inte skada pickupen. Reservstift finns hos din NAD-återförsäljare.

Vilken nålkraft rekommenderas?

Den optimala nålkraften för originalpickupen är 1,7 g, med ett intervall på 1,5 till 2,0 g.

Kan jag använda skivrengöring?

Använd inte skivrengöringsapparat under spelning, inte heller vätska. Om damm uppstår kommer det att svepas bort av nålen. Vid ansamling på nålen, blås försiktigt på den.

Ska locket vara stängt under spelning?

Ja, det rekommenderas att hålla locket stängt under spelning för att förhindra att damm lägger sig på skivorna och förbättra ljudkvaliteten.

Vad gör jag om spelaren lutar?

Efter några månader kan vibrationsdämpande fötter sjunka något, vilket gör att spelaren lutar bakåt. Detta är normalt och bör inte orsaka oro. Rör ingenting om spelaren fungerar korrekt.

Hur ansluter jag armkabeln?

Armens kablage är som följer: Blå = höger jord, Grön = vänster jord, Röd = höger signal, Vit = vänster signal. Armen är automatiskt jordad via kabelns skärmning.

BRUKSANVISNING TURNTABLE C555I NAD

NADSkiv spelare- Bruksanvisning

Denna skivspelare har tagits fram for att ge en extrem god musikalisk Återgivning. I konstruktionen finns det flera detaljer som forbättrar ljudkvaliteten och fokusera tillverkningskostnaderna på de detaljer som päverkar lJudet.

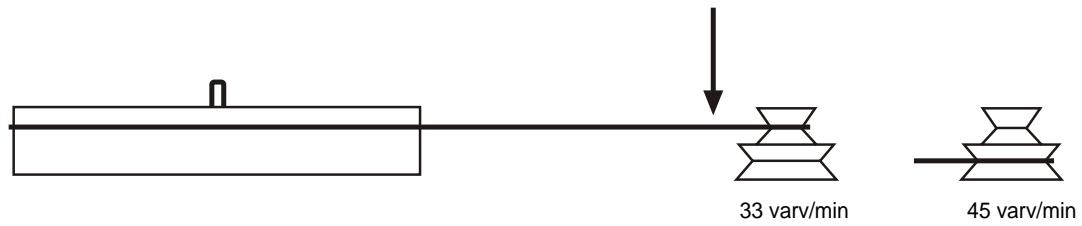

Ett exemple: Åndring av hastighet sker manuellt genom att man flyttar drivremmen mellan de olica drivhjulen enlicht bilden nedan.

Besparingen medfor att man anvant en betydigt mer sofistikerad motor an vad man annars kunnat med automatisk hastighetsomkoppling.

TIPS OCH FÖRSLAG

1 Skivspelaren bör monteras på en stabil plan yta. En hylla monterad på en stabil vagg ar idealiskt. Undvik placering på skap aller andra mobler som stär på trägolv.
2 Ha som regel att stänga locket medan du spelar skivor. Dettahindrar damm pa skivorna och minskar behovet av rengöring. Ljudet kan ocksforbättras nagot.
3 Använd inga skivborstar som rengör skivan medan den spelas, eller nàgon form av rengöring som använder vatten eller annan vätska. Vidrör aldrig avspelningsytan på skivorna. Synlicht damm på skivorna föses undan av pickupens näl och det som samlas upp kan lätt blásas bort.
4 Lämna skivspelaren snurrande hela tiden om du spelar flera skivor. Satt på skivspelaren innan du börjar och stäng inte av den forrän du spelat alla skivorna du vill höra. Det är mycket lättare att byta skiva medan skivtalliken snurrar an det früter.

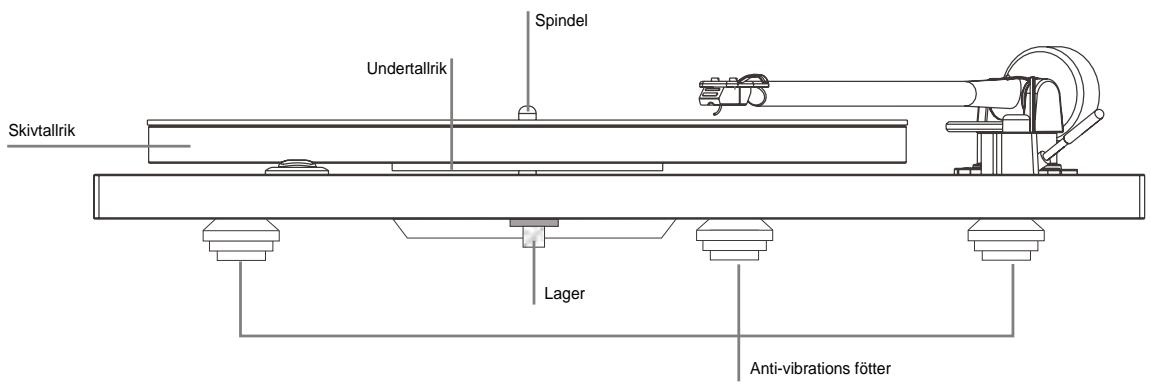

5 Lyft aldrig ur undertallriken ur sitt lager! Lagret ar monterat pa fabriken med en tunn film med smorjmedel. Om denna film anders kan det skapa problem med hastighetsvariationer och ett okat slitage.
6 När man sätter på skiv spelaren, speciellt vid 45varv/min, rekommender vi att man skjuter på lätt med handen medsols;när man trycker på 'ON'.Detta minskar belastningen på motor och rem.
7 Normalt behövs inget unterhäll. Om skivspelaren fungerar bra skall man inte góra nagot. Skivspelarens fötter kan sjunka ihop lite afterett tag men det ar inget att fästa nàgon uppmärksamhet vid.
8 Använd ingen typ av polish på skivspelaren eller på locket. För att rengörä skivspelaren räcker det med att torka av den med en mjuk trasa, eventuellt lätt fuktad.
9 Tonarmen jordas automatiskt genom skärmen i tonarmskablarna. Ingen ytterliggare jordning behövs.
10 Spara kartongen ifall skiv spelaren skulle behöva Transporteras i framtiden.
11 Skivspelaren har ingen automatik som stanger av och lyfter tonarmen. När skivan tar slut skall du inte glömma att lyfta tonarmen med lyftarmen.

GLÖM INTE ATT NJUTA AV MUSIKEN!

KABLAGE I TONARMEN

Bå = Vänster jord

Green = Höger jord

Red = Höger signal

Din NAD C 555i/C552 skivspelare levereras med en fabriksmonterad moving magnet pickup. När du foljer instruktionerna bör du ställa in vikten på optimala 1.7 gram für pickupen. Justeringen für sidokraften skall ställas in på samma varde som pickupen.

Utbytesnāl till pickupen kan anskaffas via din NAD handlare.

INSTÄLLNING AV PICKUPEN

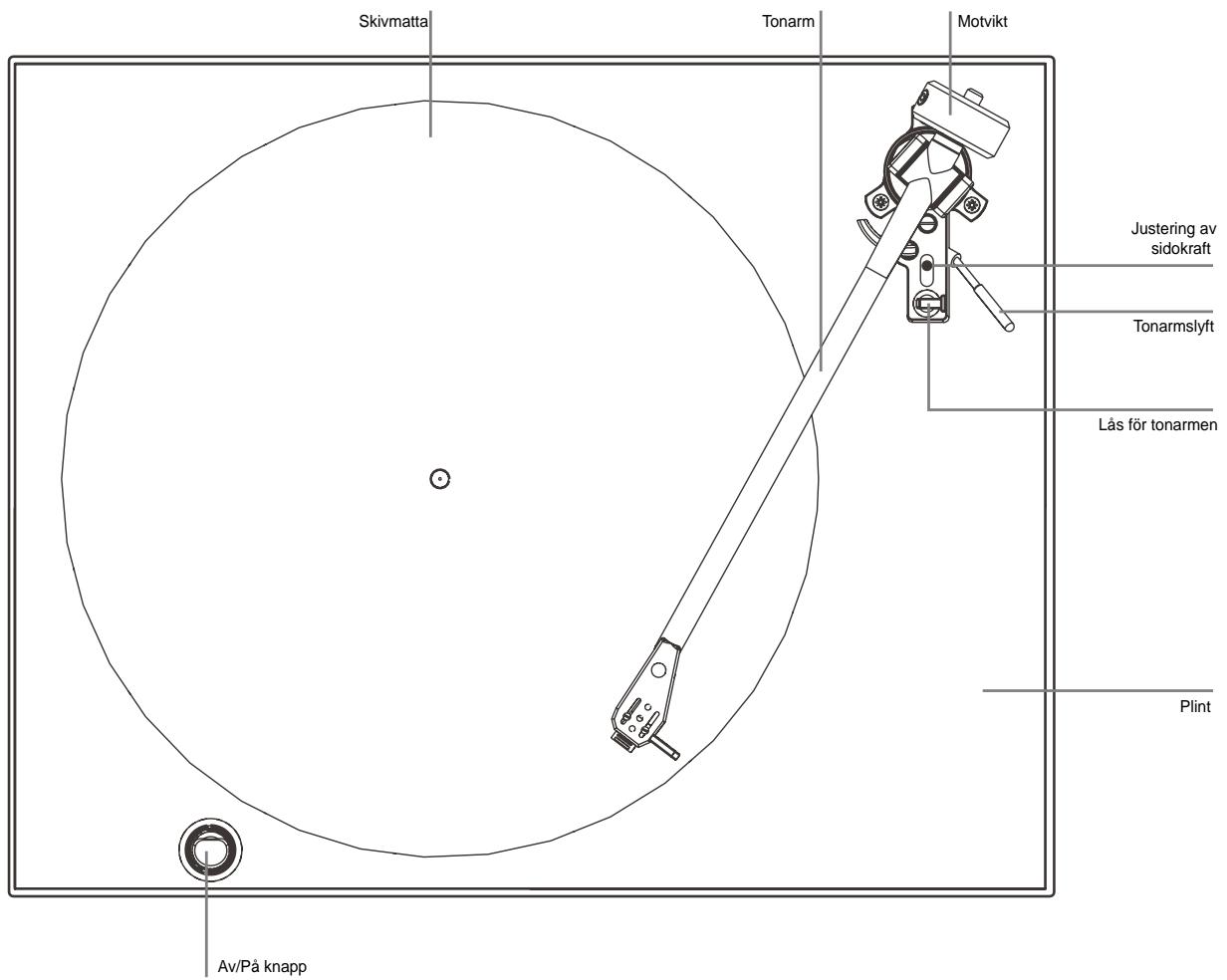

När pickupen monterats med den medfoljande mallen och kablarna kopplats enigt schemat oven skall nältrycket justeras in och sidokraften ställas in. Tag Först bort plastskyddet, fösiktigt, frän pickupen. Lossa tonarmen frän hällaren och se till att justerskalan for sidokaften ar satt på Noll. Flytta motvikten sä att Armen "flyter" viktlöst cirka 1mm ovanfor skivan (använd en skiva du inte ä radd om), Vrid sedan vikten inåt, (1helt varv = 2g) tills du kommt upp i rätt vikt (ungefar 7/8 dels varv). Ställ in sidokraften på samma.Varde.

C 555i PICKUP SPECIFICATION: GOLDRING ELECTRA

OVERFÖRINGSKARAKTÄRISTIK

Kanalbalans 2dB vid 1 kHz

Kanalseparation 20dB vid 1 kHz

Utnivá 5mV ±2dB vid 1 kHz och 5cm/s

Statisk komplians 16mm/N

Ekvivalent nalmassa 0.7mg

Vertikal spárvinkel 26 grader

Nalradie Elliptisk (1 8 μ x 7μ) Ortofon OM5E (18μ x 8μ)

Nåtyp utbytbar

ELEKTRISK KARAKTÄRISTIK

Lastresistans 47k ohm

Last Kapacitans 150-400pF

Intern induktans 560mH

Intern resistans 700 ohms

MEKANISK KARAKTÄRISTIK

Pickupvikt 4.2g

Hålavständ (12.7mm)

Naltryck 1.5 - 2.0g (1.7g nominellt)

C 552 SPECIFICATIONER: ORTOFON OM5E

SKIVSPELARE

Drivning remdriving

Motor Synkronmotor med högt vridmoment

Hastigheter 33.3 och 45.1 varv/min

Uppängning 3 energia absorberande syntetiska gummiföller

TONARM

Handhavande Manuell

Längd 289mm totallängd - 244mm vridpunkt till näl

Effektiv massa 9 gram

Overhang 19.1mm

Pickupvikt 4.2 gram

Vertikalt tryck 1.7 gram nominellt

kabel kapacitans 150-400pF

FYSISKA SPECIFKATIONER

Dimensioner (BxHxD) med locket nedfällt 447 x 115 x 365mm

Netto vikt 5.25kg

Brutto vikt: 6.9kg

C 555i/C 522 SPECIFICATIONER

SKIVSPELARE

Drivning remdriving

Motor Synkronmotor med högt vridmoment

Hastigheter 33.3 och 45.1 varv/min

Upphängning 3 energia absorberande syntetiska gummiföller

TONARM

Handhavande Manuell

Längd 289mm totallängd - 244mm vridpunkt till näl

Effektiv massa 9 gram

Overhang 19.1mm

kabelkapacitans 150-400pF

FYSISKA SPECIFKATIONER

Dimensioner (BxHxD) med locket nedfällt 447 x 115 x 365mm

Netto vikt 5.25kg

Brutto vikt: 6.9kg
