Produkttyp	Plattenspieler mit Riemenantrieb
Marke	NAD
Modell	C555I
Abmessungen (B x H x T)	447 x 115 x 365 mm
Nettogewicht	5,25 kg
Verpackungsgewicht	6,9 kg
Antrieb	Riemen
Motor	Synchronmotor mit hohem Drehmoment
Geschwindigkeiten	33,3 und 45,1 U/min
Aufhängung	3 energieabsorbierende Füße aus Synthesekautschuk
Betrieb	Manuell
Tonarm	Länge 289 mm, effektive Masse 9 g
Überhang	19,1 mm
Tonabnehmer	Magnettonabnehmer
Auflagekraft	1,5 - 2,0 g (nominal 1,7 g)
Antiskating	Einstellbar, auf den gleichen Wert wie die Auflagekraft
Frequenzgang	20 Hz - 20 kHz (± 2 dB)
Ausgangspegel	4 mV bei 1 kHz (5 cm/s)
Lastkapazität	150 - 400 pF
Lastwiderstand	47 kΩ
Ersatznadel	Nadel 5 E
Mitgeliefertes Zubehör	Justierschablone, Tonabnehmerschutz
Pflege	Mit einem weichen Tuch abwischen, keine Reinigungsmittel verwenden

Häufig gestellte Fragen - TURNTABLE C555I NAD

Wie ändere ich die Drehzahl?

Um die Geschwindigkeit zu ändern, verschieben Sie den Antriebsriemen von einer Riemenscheibe zur anderen, wie im Diagramm gezeigt. Es wird empfohlen, den Teller beim Einschalten manuell im Uhrzeigersinn anzudrehen, insbesondere bei 45 U/min, um die Belastung von Motor und Riemen zu verringern.

Wie stelle ich die Auflagekraft des Tonarms ein?

Lösen Sie den Tonarm aus seiner Halterung und stellen Sie das Antiskating auf null. Verwenden Sie das Gegengewicht, um die Nadel etwa 1 mm über einer Schallplatte schweben zu lassen. Drehen Sie dann das Gegengewicht (1 volle Umdrehung = 2 g), um die Auflagekraft einzustellen. Der empfohlene Nennwert ist 1,7 g.

Wie stelle ich das Antiskating ein?

Stellen Sie nach dem Einstellen der Auflagekraft den gleichen Wert am Antiskating ein. Beispiel: Bei einer Auflagekraft von 1,7 g stellen Sie das Antiskating auf 1,7.

Welcher Tonabnehmertyp wird verwendet?

Der Plattenspieler ist mit einem Magnettonabnehmer (MM) ausgestattet. Die Ersatznadel ist das Modell Nadel 5 E.

Wie ersetze ich die Nadel?

Entfernen Sie vorsichtig die alte Nadel und setzen Sie die neue Nadel 5 E ein. Achten Sie darauf, den Tonabnehmer nicht zu beschädigen. Ersatzspitzen sind bei Ihrem NAD-Händler erhältlich.

Welche Auflagekraft wird empfohlen?

Die optimale Auflagekraft für den Original-Tonabnehmer beträgt 1,7 g, mit einem Bereich von 1,5 bis 2,0 g.

Kann ich einen Schallplattenreiniger verwenden?

Verwenden Sie während der Wiedergabe kein Schallplattenreinigungsgerät und keine Flüssigkeit. Wenn Staub auftritt, wird er von der Nadel weggefegt. Bei Ansammlungen auf der Nadel blasen Sie vorsichtig darauf.

Soll der Deckel während der Wiedergabe geschlossen bleiben?

Ja, es wird empfohlen, den Deckel während der Wiedergabe geschlossen zu halten, um zu verhindern, dass sich Staub auf den Schallplatten absetzt, und um die Klangqualität zu verbessern.

Was tun, wenn der Plattenspieler schief steht?

Nach einigen Monaten können die Anti-Vibrations-Füße leicht nachgeben, wodurch der Plattenspieler nach hinten kippt. Dies ist normal und kein Grund zur Sorge. Nehmen Sie keine Änderungen vor, wenn der Plattenspieler ordnungsgemäß funktioniert.

Wie schließe ich das Tonarmkabel an?

Die Verkabelung des Tonarms ist wie folgt: Blau = Masse rechts, Grün = Masse links, Rot = Signal rechts, Weiß = Signal links. Der Tonarm ist automatisch über die Abschirmung des Kabels geerdet.

BEDIENUNGSANLEITUNG TURNTABLE C555I NAD

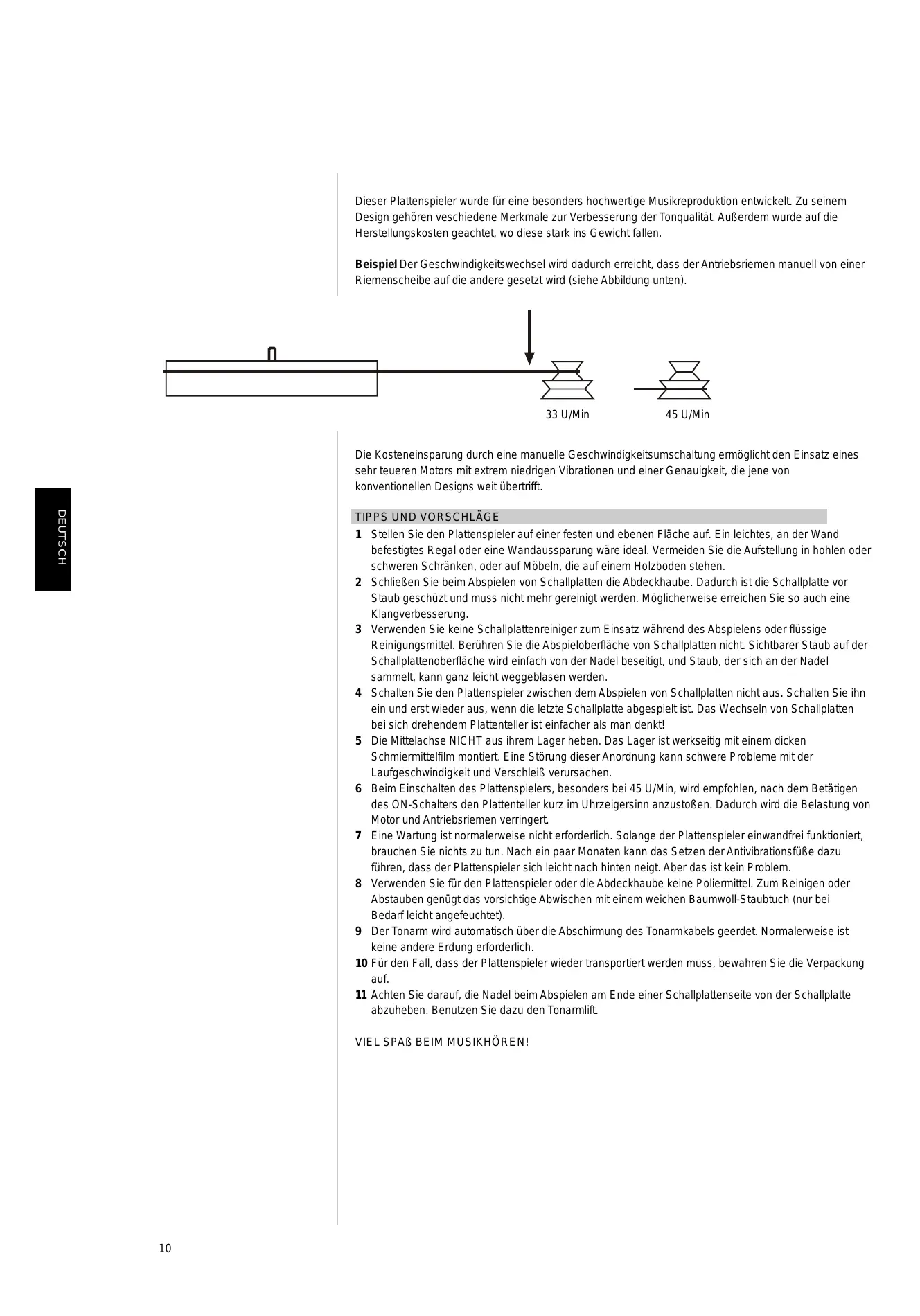

Der Plattenspieler NAD - Bedienungsanleitung

Dieser Plattenspieler wurde für eine besonders hochwertige Musikreproduktion entwickelt. Zu seinem Design gehören verschiedene Merkmale zur Verbesserung der Tonqualität. Außendem wurde auf die Herstellungskosten gezeigt, wo diese stark ins Gewicht fallen.

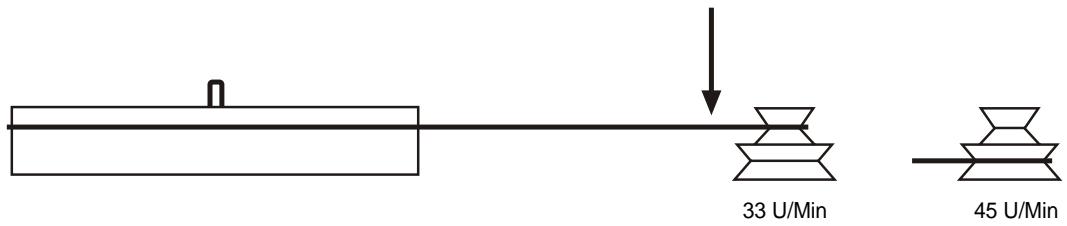

Beispiel Der Geschwindigkeitswechsel wird dadurch erreicht, dass der Antriebsriemen manuell von einer Riemenscheibe auf die andere gesetzt wird (siehe Abbildung unter).

Die Kosteneinsparung durch eine manuelle Geschwindigkeitsumschaltung erhögt den Einsatz eines sehr teueren Motors mit extrem niedrigen Vibrationen und einer Genaigung, die jene von konventionellen Designs welt übertrifft.

TIPPS UND VORSCHLAGE

1 Stellen Sie den Plattenspieler auf einer festen und ebenen Fläche auf. Ein leichtes, an der Wand befestigtes Regal oder eine Wandaussparung ware ideal. Vermeiden Sie die Aufstellung in hohlen oder schweren Schranken, oder auf Möbeln, die auf einem Holzboden stehen.
2 Schließen Sie beim Abspielen von Schallplatten die Abdeckhaube. Dadurch ist die Schallplatte vor Staub geschlossen und muss nicht mehr gereinigt werden. Möglicherweise erreichen Sie so auch eine Klangverbesserung.
3 Verwenden Sie keine Schallplattenreiniger zum Einsatz während des Abspielens oder flüssige Reinigungsmittel. Berühren Sie die Abspieloberfläche von Schallplatten nicht. Sichtbarer Staub auf der Schallplattenoberfläche wird einfach von der Nadel beseitigt, und Staub, der sich an der Nadel sammelt, kann ganz leicht weggeblasen werden.
4 Schalten Sie den Plattenspieler zwischen dem Abspielen von Schallplatten nicht aus. Schalten Sieihn ein und erst wieder aus, wenn die letzte Schallplatte abgeschweit ist. Das Wechseln von Schallplatten bei sich drehendem Plattenteller ist einfacher als man denkt!
5 Die Mittelachse NICHT aus ihrem Lager haben. Das Lager ist werkseitig mit einem dicken Schmiermittelfilm montiert. Eine Störung dieser Anordnung kann schwere Probleme mit der Laufgeschwindigkeit und Verschleiß verursachten.
6 Beim Einschalten des Plattenspielers, besonders bei 45 U/Min, wird empfohlen, nach dem Betätigten des ON-Schalters den Plattenteller kurz im Uhrzeigersinn anzustosten. Dadurch wird die Belastung von Motor und Antriebsriemen verringgert.
7 Eine Wartung ist normalerweise nicht erforderlich. Solange der Plattenspieler einwandfrei Funktioniert, brauchen Sie nichts zu tun. Nach ein paar Monaten kann das Setzen der Antivibrationsfüsse dazu führen, dass der Plattenspieler sich leicht nach hinten neigt. Aber das ist kein Problem.
8 Verwenden Sie für den Plattenspieler oder die Abdeckhaube keine Poliermittel. Zum Reinigen oder Abstauben genugt das vorsichtige Abwischen mit einem weichen Baumwoll-Staubtuch (nur bei Bedarf kein angefeuchtet).
9 Der Tonarm wird automatisch über die Abschirmung des Tonarmkabels geerdet. Normalerweise ist keine andere Erdung erforderlich.
10 Für den Fall, dass der Plattenspieler wieder transportiert werden muss, bewahren Sie die Verpackung auf.
11 Achten Sie darauf, die Nadel beim Abspielen am Ende einer Schallplattenseite von der Schallplatte abzuheiten. Benutzen Sie dazu den Tonarmilift.

VIEL SPAß BEIM MUSIKHÖREN!

TONABNEHMERSYSTEM

Der Plattenspieler NAD C 555i/C 552 ist werkseitig mit einem magnetischen Tonabnehmersystem (MM) ausgestattet. Beachten Sieitte bei der Inbetriebnahme, dass die optimale Auflagekraft fur das System 1,7 g beträgt. Der Anti-Skating-Einsteller sollte deshalb auf denselben Wert eingestellt Werden.

Ersatznadeln sind bei ihrem NAD-Handler erhältlich.

TONARMKABEL

Blau = Linker Kanal, Erde

Grun = Rechter Kanal, Erde

Rot = Rechter Kanal, Signal

Mit dem unter Zuhlfenahme des mitgelieferten Ausrichtungswinkelmessers und anhand der Verdrahtungstabelle (siehe links) eingebauten System, stellen Sie als Nächstes die Auflagekraft und Das Anti-Skating ein. Ziehen Sie zuerst die Plastikkappe vom System ab ... vorsichtig. Entriegeln Sie den Tonarm vom Halter und stellen Sie safer, dass der Anti-Skating-Einsteller auf 0 steht. Verwenden Sie das Gegengewicht, um die Nadel ca. 1 mm über der Schallplatte „schweben" zu halten und drehen Sie das Gewicht dann nachinnen (1 ganze Umdrehung entspricht 2 g), bis die Auflagekraft für das System erreicht ist. Stellen Sie den Anti-Skating-Einsteller abschiedeend auf denselben Wert ein.

C 555i TONABNEHMERSYSTEMDATEN: GOLDRING ELECTRA

ÜBERTRAGUNGSEIGENSCHAFTEN

Frequenzbereich 20 Hz - 20 kHz ±3 dB

Kanalbalance 2 dB bei 1 kHz

Kanaltrennung 20 dB bei 1 kHz

Ausgangspiegel 5mV± 2 dB bei 1 kHz mit 5 cm/s

Nadelnachgiebigkeit 16 mm/N

Nadel-Vergleichsmasse

Vertikaler Spurwinkel

Nadelradius eliptisch 0,00072 in × 0,0003 in (18 × 7)

Nadeltyp auswechselbar

ELEKTRISCHE EIGENSCHAF

Abschlussimpedanz 47 k

Lastkapazität 150 - 400 pF

Spuleninduktivität 560 mH

Innenwiderstand 700 Ohm

MECHANISCHE EIGENSCHAFTEN

Systemgewicht 4,2g

Headshell-Montage 0,5" (12,7mm)

Auflagekraft 1,5-2,0 g (1,7 g nominal)

C 552 TONABNEHMERSYSTEMDATEN: ORTOFON OM5E

ÜBERTRAGUNGSEIGENSCHAFTEN

Frequenzbereich 20-20.000 Hz ± 2 dB

Kanalbalance 2 dB bei 1 kHz

Kanaltrennung 22dB at 1 kHz 15dB at 15kHz

Ausgangspegel 5mV± 2 dB bei 1 kHz mit 5 cm/s

ELEKTRISCHE EIGENSCHAFTEN

Abschlussimpedanz 47 k

Lastkapazität 200 - 600 pF

Spuleninduktivität 450 mH

Innenwiderstand 750 Ohm

MECHANISCHE EIGENSCHAFTEN

Systemgewicht 5g

Tracking weight 1.5 - 2.0g (15-20 mN)

Replacement stylus unit Stylus 5 E

C 555i/C 522 - TECHNISCHE DATEN

PLATTENSPIELER

Antriebsystem Riemenantrieb

Motor

Synchronmotor mit hohem Drehmoment

Geschwindigkeiten 33,3 und 45,1 U/Min

Aufhängung 3 energieabsorbierende, Synthetikgummifüsse

TONARM

Betrieb manuell

Lange 289 mm Gesamtlänge

244 mm Drehgelenk bis Nadel

Effektive Masse 9g

Überhang 19,1 mm

Kabelkapazität 150 - 400 pF

ABMESSAGENG UND GEWICHT

Abmessungen bei geschlossener Abdeckhaube (BxHxT) 447 x 115 x 365 mm

Nettogewicht 5,25 kg

Transportgewicht 6,9 kg

Statische compliance 16 mm/N

Interne weltstand 700 Ohm

MECHANISCHE KARAKTERISTIEKEN

Gewicht element 4,2 g

Shellbevestigingen 12,7mm

Naalddruk 1,5-2,0g(1,7gnominal)

SPECIFICATIE ELEMENT C 552: ORTOFON OM5E

KARAKTERISTIEKEN TRANSDUCTOR

Frequentiebereik 20-20.000 Hz ± 2 dB

Ophangssystem 3 energie absorberende synthetische

rubberen voeten

TOONARM

Bediening handmatig
