Type de produit	Platine vinyle à entraînement par courroie
Marque	NAD
Modèle	C555I
Dimensions (L x H x P)	447 x 115 x 365 mm
Poids net	5,25 kg
Poids emballé	6,9 kg
Entraînement	Courroie
Moteur	Synchrone à couple élevé
Vitesses	33,3 et 45,1 tr/min
Suspension	3 pieds absorbeurs d'énergie en caoutchouc synthétique
Fonctionnement	Manuel
Bras	Longueur 289 mm, masse effective 9 g
Avance du bras	19,1 mm
Cellule	Aimant mobile
Force d'appui	1,5 - 2,0 g (nominale 1,7 g)
Antiskating	Réglable, à la même valeur que la force d'appui
Réponse en fréquence	20 Hz - 20 kHz (± 2 dB)
Niveau de sortie	4 mV à 1 kHz (5 cm/s)
Capacitance de charge	150 - 400 pF
Résistance de charge	47 kΩ
Remplacement du stylet	Stylet 5 E
Accessoires fournis	Compas d'alignement, protection de cellule
Entretien	Essuyer avec un chiffon doux, ne pas utiliser de produits

FOIRE AUX QUESTIONS - TURNTABLE C555I NAD

Comment changer la vitesse de rotation ?

Pour changer la vitesse, déplacez la courroie d'entraînement d'une poulie à l'autre comme indiqué dans le schéma. Il est recommandé de lancer manuellement le plateau dans le sens horaire lors de la mise en marche, surtout à 45 tr/min, pour réduire les contraintes sur le moteur et la courroie.

Comment régler la force d'appui du bras ?

Dégrafez le bras de son support et réglez l'antiskating à zéro. Utilisez le contrepoids pour faire flotter la pointe environ 1 mm au-dessus d'un disque. Ensuite, vissez le contrepoids (1 tour complet = 2 g) pour régler la force d'appui. La valeur nominale recommandée est de 1,7 g.

Comment régler l'antiskating ?

Après avoir réglé la force d'appui, affichez la même valeur sur l'antiskating. Par exemple, si la force d'appui est de 1,7 g, réglez l'antiskating à 1,7.

Quel type de cellule est utilisé ?

La platine est équipée d'une cellule à aimant mobile (MM). Le stylet de remplacement est le modèle Stylet 5 E.

Comment remplacer le stylet ?

Retirez soigneusement l'ancien stylet et insérez le nouveau Stylet 5 E. Veillez à ne pas endommager la cellule. Des pointes de rechange sont disponibles chez votre revendeur NAD.

Quelle est la force d'appui recommandée ?

La force d'appui optimale pour la cellule d'origine est de 1,7 g, avec une plage de 1,5 à 2,0 g.

Puis-je utiliser un nettoyant pour disques ?

N'utilisez pas d'appareil de nettoyage de disques pendant la lecture, ni de liquide. Si de la poussière apparaît, elle sera balayée par la pointe. En cas d'accumulation sur la pointe, soufflez doucement dessus.

Faut-il laisser le couvercle fermé pendant la lecture ?

Oui, il est recommandé de laisser le couvercle fermé pendant la lecture pour empêcher la poussière de se déposer sur les disques et améliorer la qualité sonore.

Que faire si la platine penche ?

Après quelques mois, les pieds antivibratoires peuvent se tasser légèrement, ce qui fait pencher la platine en arrière. Cela est normal et ne doit pas susciter d'inquiétude. Ne touchez à rien si la platine fonctionne correctement.

Comment brancher le câble du bras ?

Le câblage du bras est le suivant : Bleu = masse droite, Vert = masse gauche, Rouge = signal droit, Blanc = signal gauche. Le bras est automatiquement relié à la terre via le blindage du câble.

MODE D'EMPLOI TURNTABLE C555I NAD

Platine Tourne-disques NAD - Manuel d'Installation

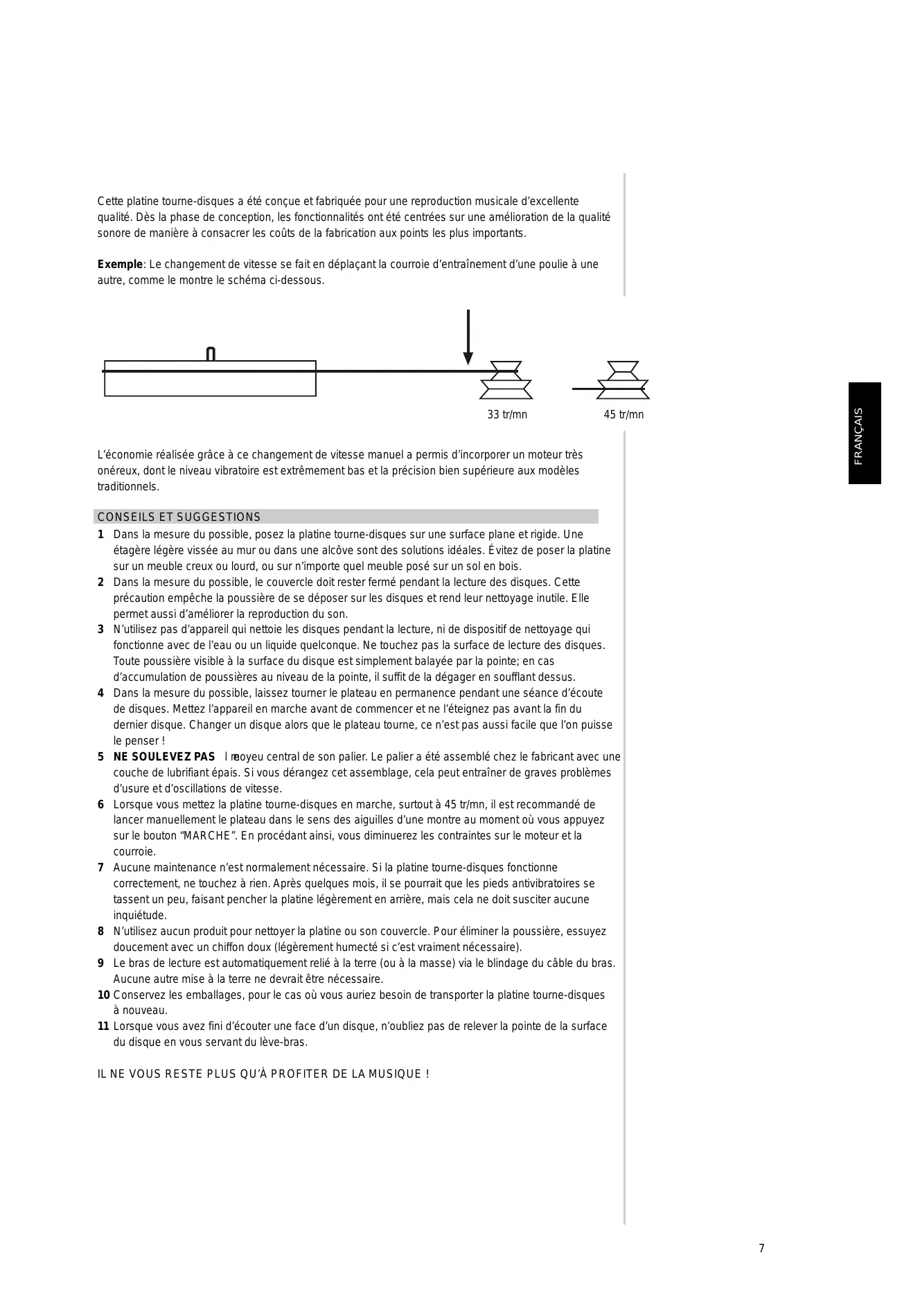

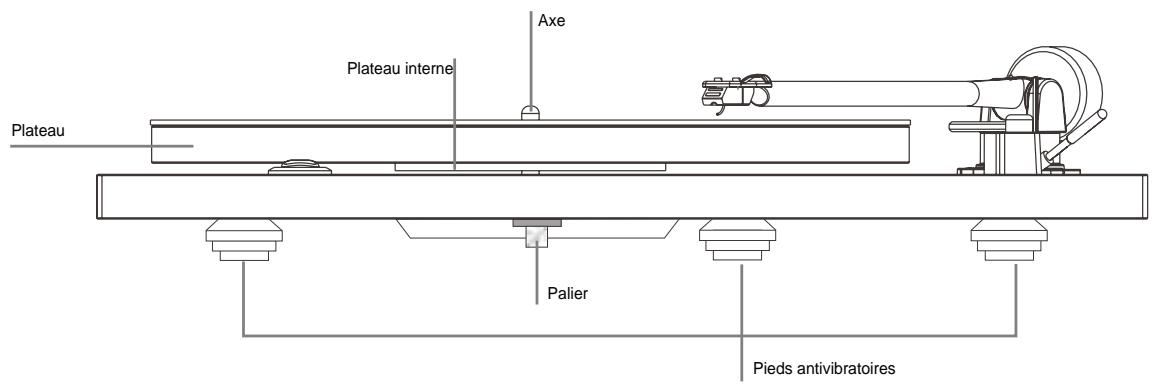

Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d'excellente qualité. Dans la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants.

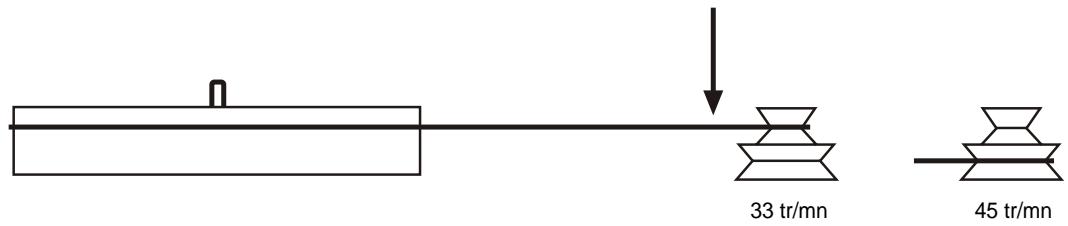

Le changement de vitesse se fait en déplaçant la courroie d'entraînement d'une poulie à une autre, comme le montre le schéma ci-dessous.

L'économie réalisée grâce à ce changement de vitesse manuel a permis d'incorporer un moteur très onéreux, dont le niveau vibratoire est extrêmement bas et la précision bien supérieure aux modèles traditionnels.

Conseils et suggestions

1 Dans la mesure du possible, posez la platine tourne-disques sur une surface plane et rigide. Une étagère légère visée au mur ou dans une alcôve sont des solutions idéales. Évitez de poser la platine sur un meuble creux ou lourd, ou sur n'importe quel meuble posé sur un sol en bois. 2 Dans la mesure du possible, le couvercle doit rester fermé pendant la lecture des disques. Cette précaution empêche la poussière de se déposer sur les disques et rend leur nettoyage inutile. Elle permet aussi d'améliorer la reproduction du son. 3 N'utilisez pas d'appareil qui nettoie les disques pendant la lecture, ni de dispositif de nettoyage qui fonctionne avec de l'eau ou un liquide quelconque. Ne touchez pas la surface de lecture des disques. Toute poussière visible à la surface du disque est simplement balayée par la pointe ; en cas d'accumulation de poussières au niveau de la pointe, il suffit de la dégager en soufflant dessus. 4 Dans la mesure du possible, laissez tourner le plateau en permanence pendant une séance d'écoute de disques. Mettez l'appareil en marche avant de commencer et ne l'éteignez pas avant la fin du dernier disque. Changer un disque alors que le plateau tourne, ce n'est pas aussi facile que l'on puisse le penser ! 5 NE SOULEVEZ PAS LE MOYEU CENTRAL de son palier. Le palier a été assemblé chez le fabricant avec une couche de lubrifiant épais. Si vous dérangez cet assemblage, cela peut entraîner de graves problèmes d'usure et d'oscillations de vitesse. 6 Lorsque vous mettez la platine tourne-disques en marche, surtout à 45 tr/min, il est recommandé de lancer manuellement le plateau dans le sens des aiguilles d'une montre au moment où vous appuyez sur le bouton "MARCHE". En procédant ainsi, vous diminuerez les contraintes sur le moteur et la courroie. 7 Aucune maintenance n'est normalement nécessaire. Si la platine tourne-disques fonctionne correctement, ne touchez à rien. Après quelques mois, il se pourrait que les pieds antivibratoires se tassent un peu, faisant pencher la platine légèrement en arrière, mais cela ne doit susciter aucune inquiétude. 8 N'utilisez aucun produit pour nettoyer la platine ou son couvercle. Pour éliminer la poussière, essuyez doucement avec un chiffon doux (légèrement humecté si c'est juste nécessaire). 9 Le bras de lecture est automatiquement relié à la terre (ou à la masse) via le blindage du câble du bras. Aucune autre mise à la terre ne devrait être nécessaire. 10 Conservez les emballages, pour le cas où vous auriez besoin de transporter la platine tourne-disques à nouveau. 11 Lorsque vous avez fini d'écouter une face d'un disque, n'oubliez pas de relever la pointe de la surface du disque en vous servant du lève-bras.

IL NE VOUS RESTE PLUS QU'À PROFITER DE LA MUSIQUE!

Câblage du bras Bleu = Masse droite Vert = Masse gauche Rouge = Signal droit Blanc = Signal gauche

Cellule de lecture

Votre platine tourne-disques NAD C 555i/C 552 est équipée à l'origine d'une cellule de lecture à aimant mobile. Lorsque vous suivez les instructions de configuration, veuillez noter que la force d'appui optimale est de 1,7 grammes pour la cellule. Le réglage de l'antiskating doit donc être à la même valeur. Des pointes de rechange sont disponibles auprès de votre revendeur NAD.

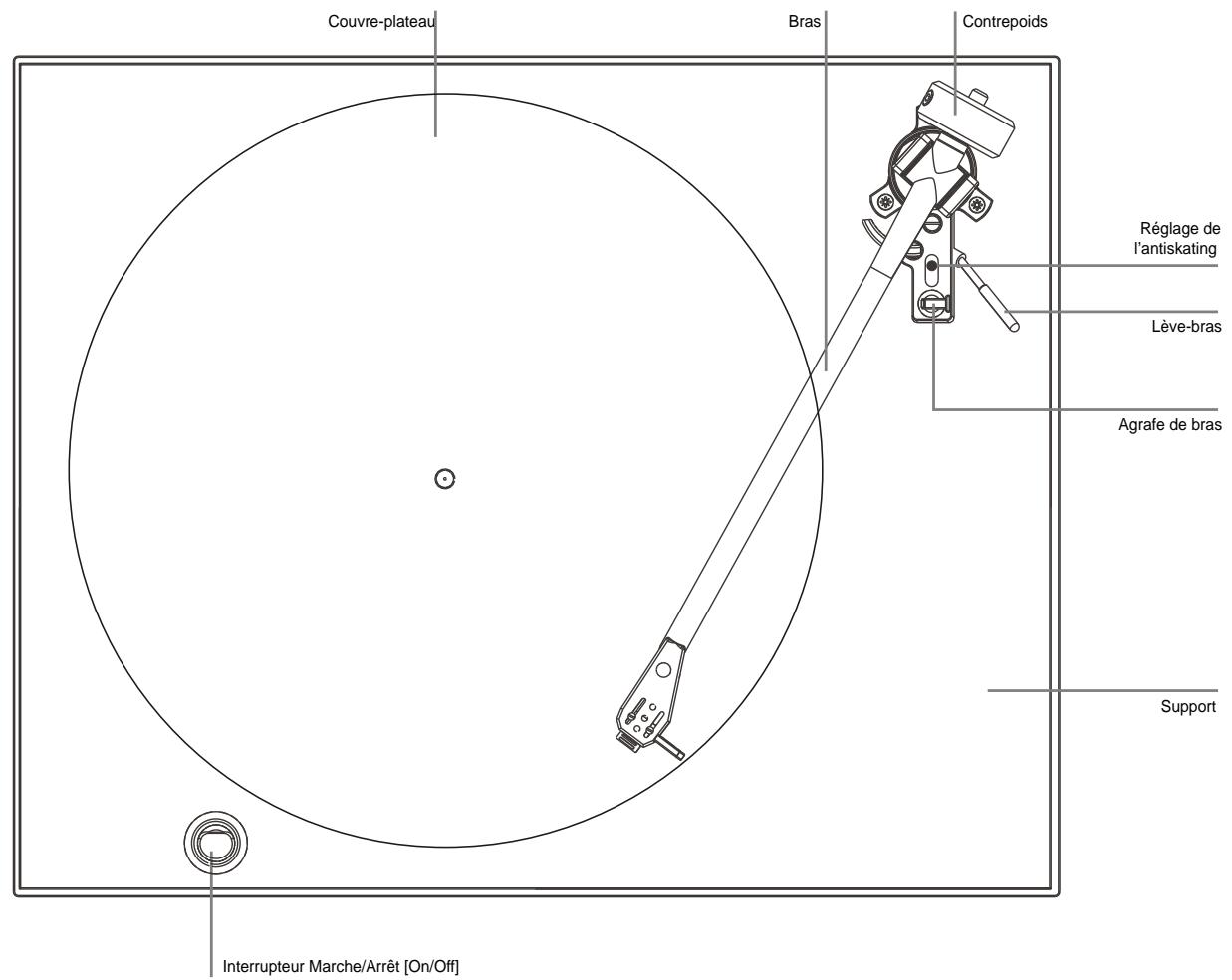

Configuration de la cellule

Après avoir mis en place la cellule de lecture en vous servant du compas d'alignement fourni, et en vous référant au schéma de câblage (à gauche), réglez la force d'appui et la force antiskating. Tout d'abord, en faisant très attention, retirez la protection en plastique de la cellule.

Dégrafez le bras de son support, après avoir vérifié que le réglage antiskating affiche zéro, et utilisez le contrepoids pour faire "flotter" la pointe environ 1 mm au-dessus de la surface d'un disque, puis vissez le contrepoids (1 tour complet = 2 g) pour régler la force d'appui de la cellule. Pour terminer, affichez la même valeur sur l'antiskating.

Transducteur

Réponse en fréquence à ±3 dB 20 Hz à 20 kHz

Symétrie des canaux 2 dB à 1 kHz

Séparation des canaux 20 dB à 1 kHz

Niveau de sortie à ±2 dB 5 mV à 1 kHz, à 5 cm/s

Compliance latérale statique 16 mm/N

Masse équivalente à l'extrémité 0,7 mg

Angle vertical 26 degrés

Taille de la pointe Elliptique 18 × 7

Type de pointe elliptique

Électriques

Résistance de charge 47 k-ohms

Capacitance de charge 150 à 400 pF

Inductance interne 560 mH

Résistance interne 700 ohms

Mecaniques

Poids de la cellule 4,2g

Axes de fixation 12,7 mm

Force d'appui 1,5 à 2,0 g - 1,7 g nominale

Transducteur

Réponse en fréquence à 20-20.000 Hz ± 2 dB

Symétrie des canaux 2 dB à 1 kHz

Séparation des canaux 22dB at 1 kHz 15dB at 15kHz

Niveau de sortie à 4 mV à 1 kHz, à 5 cm/s

Taille de la pointe r/R 8/18 μm

Type de pointe Elliptical 0.00072" x 0.0003" / 18μm x 8μm

Électriques

Résistance de charge 47 k-ohms

Capacitance de charge 200 à 600 pF

Inductance interne 450mH

Résistance interne 750 ohms

Mecaniques

Poids de la cellule 5g

Poids de suivi 1.5 - 2.0g (15-20 mN)

Remplacement de l'unité de stylet Stylet 5 E

Ensemble plateau

Entraînement Courroie

Moteur

Vitesses

Suspension

Moteur synchrone à couple élevé

33,3 et 45,1 tr/min

3 pieds absorbeurs d'énergie en

caoutchouc synthétique

Fonctionnement manuel

Longueur

289 mm longueur totale

Masse effective 9 grammes

Avance 19,1 mm

Capacité du câble 150 à 400 pF

Encombrement et poids

Dimensions hors tout (LxHxP), couvercle fermé 447 x 115 x 365 mm

Poids net 5,25 kg

Poids emballé 6,9 kg

1,5 - 2,0 g (1,7 g nominai)

244 mm du eixo à agulha

Peso efectivo

9 gramas

244 mm du eixo à agulha

9 gramas

19,1 mm

150 - 400 pF

Dimensions (× × ) avec la tampa descendue

17 3/8 x 4 9/16 x 14 polegadas

447 × 115 × 365 mm

Peso liquido

11,57 lb / 5,25 kg

Peso deediniao

15,21 lb / 6,9 kg
