MANUAL DE UTILIZADOR TURNTABLE C555I NAD

O Gira-discos NAD - Manual do Propietário

O presente gira-discos foi concebido de forma a proportionar uma reproducao musical de extrema qualidade. O design tem inerentes inumeras caracteristicas que contribuem para melhorar a qualidade do som e focar os custos de fabrico nos pontos em que são mais necessários.

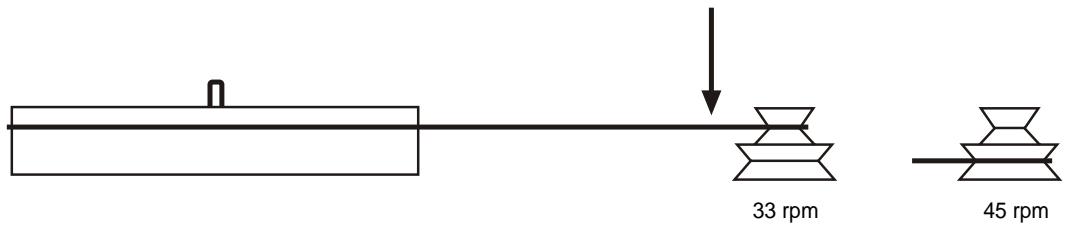

Por exemplo: A alteração da velocidade de rotação é realizada atraves das deslotações manual da correia de acontecimiento de uma polia para outras, tal como ilustrado abaixo.

A poupança atingida atraves da alteração manual da velocidade de rotação permite utilizear um motor de baixa vibração extremamente dispendioso e com uma precisão extremamente superior à'utilizar nos modelos convencionais.

CONSELHOSE SUGESTOES

1 O gira-discosdeera ser montado numa superficie rigida e nivelada.Uma alcova ou uma prateleira leve,aparafusada àparede,constituem locais ideais.Devera evitar proceder-se a montagem em armarios ocos ou pesados ou em quaisquer moveris assentes em chao de madeira.
2 A tampa do gira-discosdefer ser mantida fechada enquanto se proce de reproducao dos discos. Desta forma, impede-se a accumulacao de po sobre os discos e pode tambem obter-se una melhoria a nivel do som.
3 Não deverão ser realizados acessórios de limpeza que functionem quando os discos está a ser reproduzidos, nem quaisquer produits de limpeza à base de água ou de outros liquidos. Nunca se deve tocar na superficie de reprodução dos discos. O é visível que{nela esteja acumulado sera limpo simplesmente pela agulha qualquer é acumulado esta ultima pode ser fácilmente soprado.
4 De preferência, o gira-discosdeerasermantodefunacionateao fim das sessoes de reproducaode discos.Devera ser ligado antedoinicio das masmas e ser desligado apenas depos de terminada a reproducao do ultimo disco.A substituicao de discos enquanto o prato se encontra em rotaçãoconstituuiumaoperacao mais simplesdoquepapeceràprimeira vista!
5 NAO levantar o cubo central do respectivo suporte. Dado que o suporte é montado em fabrica e que lhe é aplicada uma camada de lubrificante espesso, a interferência com o suporte pode provocar desgaste e problemas graves a;nivel da variação das rotações.
6 Aquando da comutation do gira-discos para o modo de Ligado, sobretudo a 45 rpm, é aconsehavel rodar rapidamente o prato no sentido dos ponteiros do relógio em simultâneo com a pressão do botão de "ON".Esta aceção destină-se a aliviar a tensão exercida sobre o motor e a correia.
7 Em princípio não é necessário proceder a quaisquer operações de manutenção e, por consuerência, se o gira-discos estiver a funcionar correctamente o Utilizador não devera interferir com o mesmo. O apoio dos pés anti-vibração poderá provocar uma ligeira inclinação do gira-discos paraTRS, après de decorridos algunos meses, no entanto tratase-se de algo normal e que não constitui motivo para preocupações.
8 Não deverá ser realizados produits de polimento quer no gira-discos quer na tampa. Para se limpar a unidade ou退市ar o é de passar-se cuidadosamente um pano de algodão macio (ligeiramente humedecido, caso soit necessário).
9 O braço do gira-discos está automaticamente ligado à terra (ou à massa) atraves do cabo blindado do braço e, por conséquence, não é necessário efectuar qualquer outras ligação à terra.
10 A embalagemdeer ser guardada para o caso de ser necessario transporte o gira-discos noutras ocasiões.
11 Quando o disco atingir o fim doazo que está a ser reproduzido, devaracertificar-se de levantar a agulha para fora da superficie do disco,utilizando o mecanismo de levantamento /descida.

DESFRUTE A MUSICA!

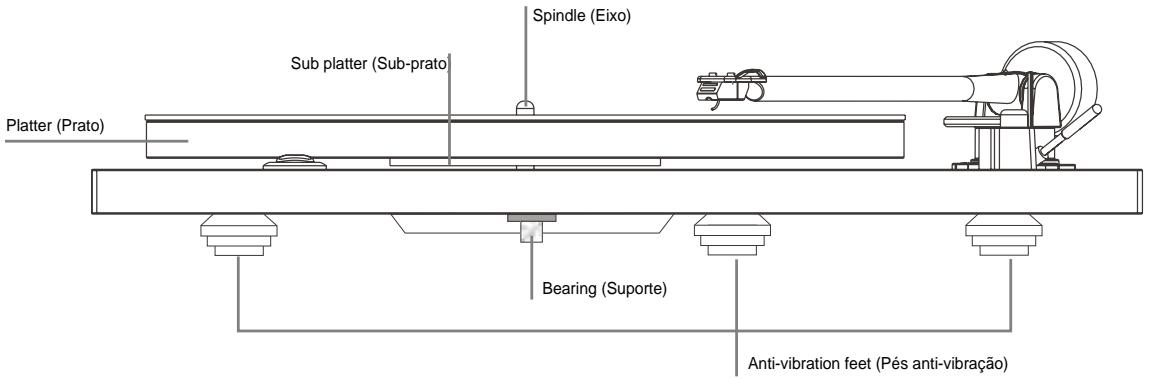

CAPSULA FONOCAPTORA

O seu gira-discos NAD C 555i/C552 vem equipado de fabrica com um capsa. Fonocaptora de iman molev da marca. Aquando da concretização das instruções de instalação, é necessário ter em conta que o peso de tracção da agulha ideal para a capsa fonocaptora é de 1,7 miligramas e, Por consuaência, o dispositivo de anti-resvalo devera ser regulado para o mesmo valor.

Podem ser obtidas agulhas sobressalentes+junto dos revendedores da NAD.

LIGACAO DA CABLAGEM

DO BRAÇO

Azul = Terra esquerda

Verde = Terra direita

Vermelho = Sinal direito

Branco = Sinal esquerdo

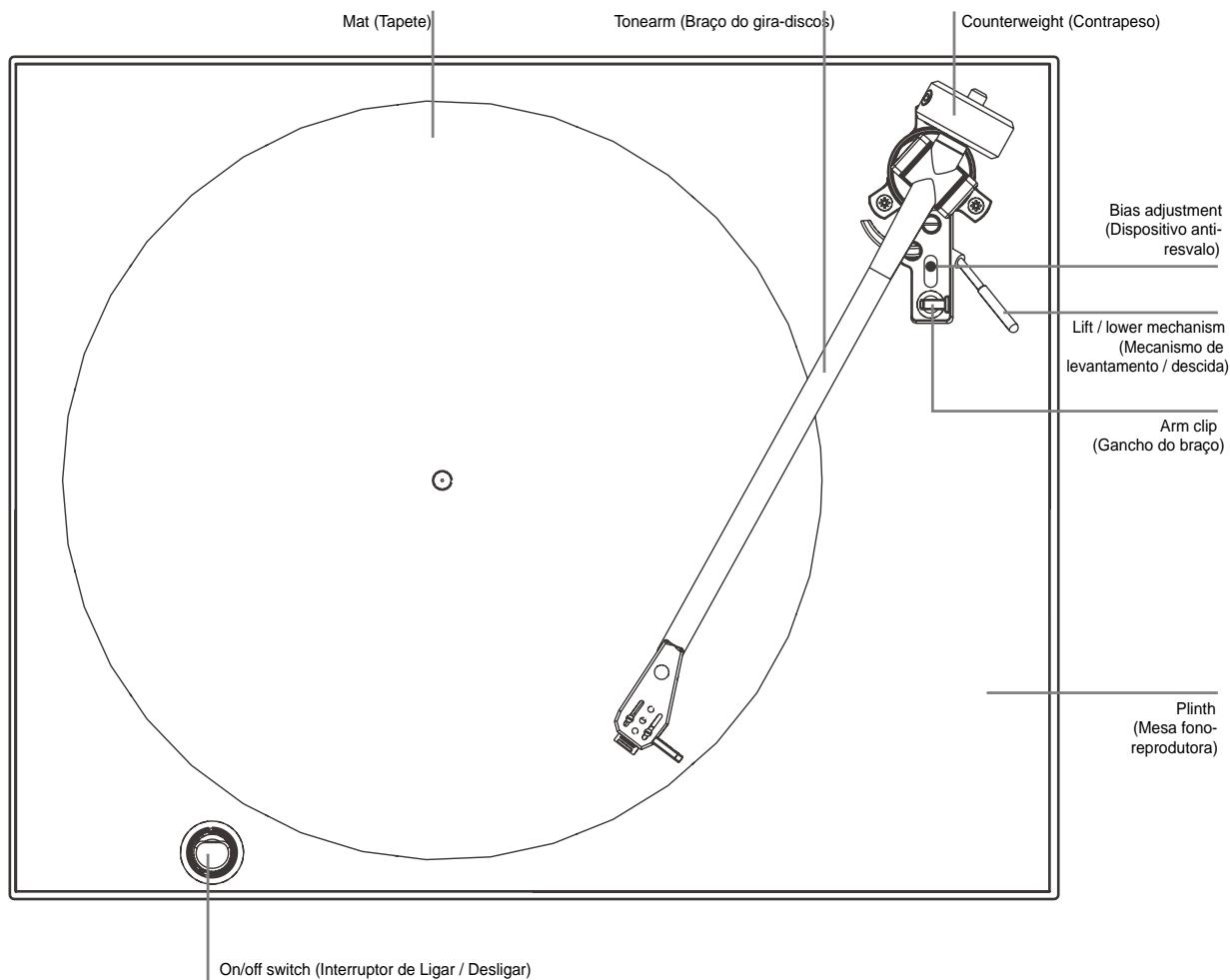

INSTALAÇÃO DA CAPSULA FONOCAPTORA

Depos de se ter proceeded à instalação da capsa fonocaptora, atraves da'utilização do transferidor de alinhamento fornecido e daabela de cablagem (ilustrada à esquerda), é necessário regular arengtha de tracção da agulha e o dispositivo de anti-resvalo. Em primeiro lugar,deer a remover-se a proteção de plácico que envolve a capsa fonocaptora... com extremo cuidado.

Retirar o BRAço do respectivo suporte e certificar-se de que o dispositovo de anti-resvalo está regulado para zero, utilize o peso de equilibrio para deslocar a agulha para uma distância de circa de 1 mm de um disco. e, em seguida, rodar para dentroutilizing o peso (1 rotação completeness = 2mg ), até que o peso de tracção da capsaula fonocaptora sera atingido. Porultimate, é necessario regular o dispositovo de anti-resvalo para o mesmo ].

ESPECIFICACOES DA CAPSULA FONOCAPTORA C 555i: GOLDRING ELECTRA

CHARACTERISTICAS DO TRANSDUTOR

Resposta de frequência

20 Hz - 20 kHz ±3 dB

Equilibrio dos canais

2 dB a 1 kHz

Separação dos canais

20 dB a 1 kHz

Nível de potência de saía

5 mV ±2 dB a 1 kHz a 5 cm/s

Conformidade estatica

16 mm/N

Massa equivalente da extremidade

0,7 mg

Angulo de tracção vertical

26 graus

Raio da agulha

Resistência da energia

47 kohms

Especificações da capsa fonocaptora

characteristicas mecâncicas

Peso da capsaULA fonocaptora

4,2g

Centros de fixação

0,5" (12,7 mm)

Peso de tracção

accionamento por correia

Velocidades de rotação

motor sincrono de binario alto

Sistema de suspensao

33,3 e 45,1 rpm

Distência da agulha ao centro do prato

19,1 mm

Peso da capsaULA fonocaptora

4,2gramas

Forca de tracção vertical

1,7 miligramas nominais

Capacitàdo cabo

150 - 400 pF

accionamento por correia

Velocidades de rotação

motor sincrono de binario alto

Sistema de suspensao

33,3e45,1 rpm

3 pés de borracha sintética amortecedores da energia

BRAÇÃO DO GIRA-DISCOS

Funcimiento

Complemento

Manual

289 mm; Comprimento total

Peso efectivo
