Produkttyp	MDC-Modul (Modular Design Concept) für USB-DSD-Audio
Kompatibilität	NAD MDC-kompatible Geräte (z. B. AV-Receiver, Vorverstärker)
Audioformate	DSD (bis DSD256) und PCM (bis 384 kHz / 32 Bit)
Anschlüsse	USB-B (Audio Class 2.0)
Stromversorgung	Vom Wirtsgerät über die MDC-Schnittstelle (kein externes Netzteil erforderlich)
Abmessungen (ca.)	115 mm x 50 mm x 25 mm (B x T x H)
Gewicht (ca.)	100 g
Betriebstemperatur	0 °C bis 35 °C
Lagertemperatur	-20 °C bis 60 °C
Lieferumfang	MDC USB DSD-Modul, Montageschrauben, Kurzanleitung
Einbauhinweis	Plug & Play: Einfach in den freien MDC-Steckplatz einsetzen und festschrauben
Treiberinstallation	Für Windows: Treiber erforderlich (verfügbar auf NAD-Webseite); macOS/Linux: nativ unterstützt
Entsorgung	Elektro- und Elektronik-Altgeräte getrennt sammeln (WEEE-Richtlinie)
Zertifizierungen	CE, FCC, RoHS
Herstellergarantie	2 Jahre
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in trockenen Räumen verwenden. Vor Feuchtigkeit schützen. Keine eigenständigen Reparaturen durchführen.
Ersatzteile	Schraubenkit bei Bedarf über den NAD Kundendienst erhältlich
Reparierbarkeit	Das Modul kann nur von autorisiertem Fachpersonal geöffnet werden. Keine reparaturfreundliche Bauweise.
Energieeffizienz	Stromverbrauch < 0,5 W im Standby
Anzeige	Keine (Status über das Wirtsgerät)

Häufig gestellte Fragen - MDC USB DSD NAD

Welche NAD-Geräte sind mit dem MDC USB DSD kompatibel?

Das MDC USB DSD-Modul passt in alle NAD-Geräte mit einem freien MDC-Steckplatz, z.B. den NAD T 758 V3 oder NAD M17 V2. Eine aktuelle Liste finden Sie auf der NAD-Website.

Kann ich das Modul selbst einbauen?

Ja, der Einbau ist einfach: Schalten Sie das Gerät aus, entfernen Sie die Abdeckung, stecken Sie das Modul in den leeren MDC-Slot und schrauben Sie es fest. Eine genaue Anleitung liegt bei.

Welche Audioformate werden unterstützt?

Das Modul unterstützt PCM bis 384 kHz/32 Bit und DSD (Direct Stream Digital) bis DSD256 (11,2 MHz). Es ist auch mit MQA-kompatibel, sofern das Wirtsgerät dies unterstützt.

Benötige ich einen speziellen Treiber für Windows?

Ja, unter Windows ist ein USB-Audio-Treiber erforderlich. Laden Sie diesen kostenlos von der NAD-Website herunter. Unter macOS und Linux wird das Modul ohne zusätzliche Treiber erkannt.

Das Modul wird nicht erkannt. Was kann ich tun?

Überprüfen Sie: 1) Ist das Wirtsgerät eingeschaltet? 2) Ist das Modul korrekt im MDC-Slot eingesetzt? 3) Haben Sie den richtigen Treiber installiert? Versuchen Sie einen anderen USB-Port und ein anderes Kabel.

Ist das Modul abwärtskompatibel zu älteren MDC-Geräten?

Das MDC USB DSD nutzt den modernen MDC-Steckplatz (ab ca. 2015). Ältere MDC-Geräte (z.B. erster Generation) sind möglicherweise nicht kompatibel. Prüfen Sie die Kompatibilitätsliste.

Wie reinige ich das Modul?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten, Reinigungsmittel oder Druckluft, da dies die Elektronik beschädigen könnte.

Kann ich das Modul auch in ein Gerät einer anderen Marke einbauen?

Nein, das MDC USB DSD ist ausschließlich für NAD-Geräte mit MDC-Slot konzipiert. Ein Einbau in Fremdgeräte ist technisch nicht möglich.

Was bedeutet die MQA-Unterstützung?

MQA (Master Quality Authenticated) ist ein Audiocodec für hochauflösendes Streaming. Das Modul kann MQA-Dateien dekodieren, sofern das Wirtsgerät die entsprechende Software bereitstellt.

Gibt es eine Garantie auf das Modul?

Ja, NAD gewährt eine Herstellergarantie von 2 Jahren ab Kaufdatum. Bewahren Sie den Kaufbeleg auf. Bei Defekten wenden Sie sich an Ihren Händler oder den NAD Kundendienst.

BEDIENUNGSANLEITUNG MDC USB DSD NAD

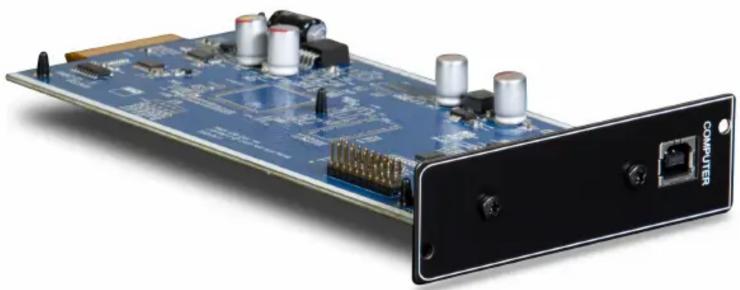

Close-up of a blue printed circuit board with various electronic components and connectors, mounted on a black computer interface (no visible text or symbols)

Compatible Models: M33, M32, M12, C 388, C 368, C 658*

Modular Design Construction (MDC)

With NAD's innovative Modular Design Construction, adding the latest cutting-edge technology can be as simple as a software upgrade and slipping a new hardware module into your stereo NAD amplifier. The MDC USB DSD is the latest MDC module from NAD that adds USB Audio 2 PCM and DSD playback capability to six of our most popular stereo (pre-) amplifiers (M33, M32, M12, C 388, C 368, C 658*). Experience the convenience of computer music playback and streaming, in high resolution up to 24-bit/192kHz PCM and DSD256, combined with the musical performance of your NAD hi-fi system.

Enhance your music experience

Thanks to the Asynchronous USB connection with the MDC USB DSD module we have eliminated computer sound and let music flow freely. The module bypasses the computer's low-quality DAC, clocks and associated circuitry that cause jitter and distortion by using the high-quality DAC in your NAD amp. Now you can listen to the details and dynamics reproduced from the original recording in their full glory rather than the noise and distortion of the typically mediocre computer audio stages.

24/192 Music

With the ever-growing amount of high-resolution content up to 24-bit/192kHz available for download or streaming, experiencing music as it was originally recorded in the studio or at a live concert has never been easier. Utilizing USB Audio 2, the MDC USB DSD enables the playback of DSD files up to DSD256 by converting to 24-bit/192kHz hi-resolution PCM audio. Enjoy the convenience of playing your favourite music from your computer's USB connection, to stream from the local hard drive, or popular music streaming services such as Spotify, Tidal or Qobuz. The MDC USB DSD is sure to extend the musical enjoyment of your NAD amplifier.

* C 658 support is expected in April 2021.

NAD USB Audio Driver for Windows PCs (Win 7 or Higher)

In order to stream your computer audio, ensure that the Sound or Audio device setting of your computer is set to "NAD USB Audio." Download the "NAD USB Audio Driver" (Download the Audio Driver from the NAD USB DSD product page on nadelectronics.com) and install this driver to your computer by following the instructions provided. Minimum system requirement: Microsoft Windows 7.

Note: Any drivers previously loaded must be uninstalled prior to installing this driver.

FOR MAC USERS

Minimum Mac OS X Snow Leopard (version 10.6) and later versions include USB Audio 2.0 drivers and therefore it is not necessary to install the NAD USB 2.0 Audio driver. Ensure the Sound device of your Mac is set to "NAD USB Audio 2.0."

FEATURES & DETAILS

• Asynchronous USB
  • Audio resolution up to 24-bit/192kHz

• USB Audio 2
  • DSD up to DSD256 (converted to 24-bit/192kHz PCM)
