MANUALE UTENTE C160 NAD

Manuale delle Istruzioni

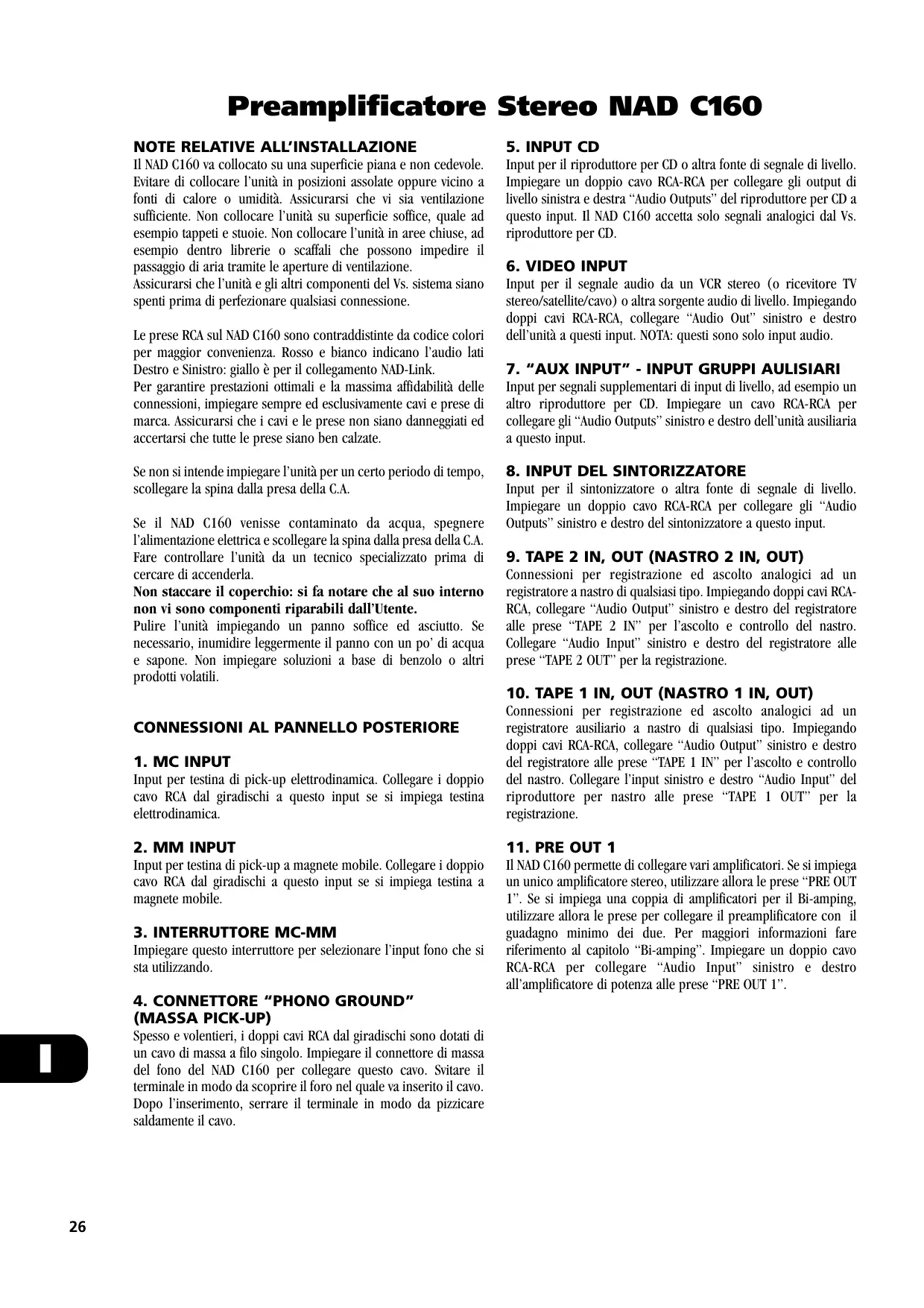

Preamplificatore Stereo NAD C160

NOTE RELATIVE ALL’INSTALLAZIONE

Il NAD C160 va collocato su una superficie piana e non cedevole. Evitare di collocare l’unità in posizioni assolate oppure vicino a fonti di calore o umidità. Assicurarsi che vi sia ventilazione sufficiente. Non collocare l’unità su superficie soffice, quale ad esempio tappeti e stuoie. Non collocare l’unità in aree chiuse, ad esempio dentro librerie o scaffali che possono impedire il passaggio di aria tramite le aperture di ventilazione. Assicurarsi che l’unità e gli altri componenti del Vs. sistema siano spenti prima di perfezionare qualsiasi connessione. Le prese RCA sul NAD C160 sono contraddistinte da codice colori per maggior convenienza. Rosso e bianco indicano l’audio lati Destro e Sinistro: giallo è per il collegamento NAD-Link. Per garantire prestazioni ottimali e la massima affidabilità delle connessioni, impiegare sempre ed esclusivamente cavi e prese di marca. Assicurarsi che i cavi e le prese non siano danneggiati ed accertarsi che tutte le prese siano ben calzate. Se non si intende impiegare l’unità per un certo periodo di tempo, scollegare la spina dalla presa della C.A. Se il NAD C160 venisse contaminato da acqua, spegnere l’alimentazione elettrica e scollegare la spina dalla presa della C.A. Fare controllare l’unità da un tecnico specializzato prima di cercare di accenderla. Non staccare il coperchio: si fa notare che al suo interno non vi sono componenti riparabili dall’Utente. Pulire l’unità impiegando un panno soffice ed asciutto. Se necessario, inumidire leggermente il panno con un po’ di acqua e sapone. Non impiegare soluzioni a base di benzolo o altri prodotti volatili.

CONNESSIONI AL PANNELLO POSTERIORE

Input per testina di pick-up elettrodinamica. Collegare i doppio cavo RCA dal giradischi a questo input se si impiega testina elettrodinamica.

Input per testina di pick-up a magnete mobile. Collegare i doppio cavo RCA dal giradischi a questo input se si impiega testina a magnete mobile.

3. INTERRUTTORE MC-MM

Impiegare questo interruttore per selezionare l’input fono che si sta utilizzando.

4. CONNETTORE “PHONO GROUND”

(MASSA PICK-UP) Spesso e volentieri, i doppi cavi RCA dal giradischi sono dotati di un cavo di massa a filo singolo. Impiegare il connettore di massa del fono del NAD C160 per collegare questo cavo. Svitare il terminale in modo da scoprire il foro nel quale va inserito il cavo. Dopo l’inserimento, serrare il terminale in modo da pizzicare saldamente il cavo.

Input per il riproduttore per CD o altra fonte di segnale di livello. Impiegare un doppio cavo RCA-RCA per collegare gli output di livello sinistra e destra “Audio Outputs” del riproduttore per CD a questo input. Il NAD C160 accetta solo segnali analogici dal Vs. riproduttore per CD.

Input per il segnale audio da un VCR stereo (o ricevitore TV stereo/satellite/cavo) o altra sorgente audio di livello. Impiegando doppi cavi RCA-RCA, collegare “Audio Out” sinistro e destro dell’unità a questi input. NOTA: questi sono solo input audio.

7. “AUX INPUT” - INPUT GRUPPI AULISIARI

Input per segnali supplementari di input di livello, ad esempio un altro riproduttore per CD. Impiegare un cavo RCA-RCA per collegare gli “Audio Outputs” sinistro e destro dell’unità ausiliaria a questo input.

8. INPUT DEL SINTORIZZATORE

Input per il sintonizzatore o altra fonte di segnale di livello. Impiegare un doppio cavo RCA-RCA per collegare gli “Audio Outputs” sinistro e destro del sintonizzatore a questo input.

9. TAPE 2 IN, OUT (NASTRO 2 IN, OUT)

Connessioni per registrazione ed ascolto analogici ad un registratore a nastro di qualsiasi tipo. Impiegando doppi cavi RCARCA, collegare “Audio Output” sinistro e destro del registratore alle prese “TAPE 2 IN” per l’ascolto e controllo del nastro. Collegare “Audio Input” sinistro e destro del registratore alle prese “TAPE 2 OUT” per la registrazione.

10. TAPE 1 IN, OUT (NASTRO 1 IN, OUT)

Connessioni per registrazione ed ascolto analogici ad un registratore ausiliario a nastro di qualsiasi tipo. Impiegando doppi cavi RCA-RCA, collegare “Audio Output” sinistro e destro del registratore alle prese “TAPE 1 IN” per l’ascolto e controllo del nastro. Collegare l’input sinistro e destro “Audio Input” del riproduttore per nastro alle prese “TAPE 1 OUT” per la registrazione.

Il NAD C160 permette di collegare vari amplificatori. Se si impiega un unico amplificatore stereo, utilizzare allora le prese “PRE OUT 1”. Se si impiega una coppia di amplificatori per il Bi-amping, utilizzare allora le prese per collegare il preamplificatore con il guadagno minimo dei due. Per maggiori informazioni fare riferimento al capitolo “Bi-amping”. Impiegare un doppio cavo RCA-RCA per collegare “Audio Input” sinistro e destro all’amplificatore di potenza alle prese “PRE OUT 1”.

Le prese “PRE OUT 2” possono essere impiegate per un amplificatore supplementare. Il comando “VOLUME PRE OUT 2” (13) può essere impiegato per ridurre il livello di uscita del preamplificatore all’amplificatore fino a -12 Db. Quando il comando “VOLUME PRE OUT” è impostato alla posizione massima (posizione 0 dB), il livello di uscita sarà identico a quello delle prese “PRE OUT 1”.

17. PRESE ABILITATE E DISABILITATE

(SOLO VERSIONE AH) I cavi di alimentazione C.A. degli altri componenti stereo (ad esempio un riproduttore per CD) possono essere collegati a queste prese ausiliarie. I componenti collegati alle prese marcate “Switched” (abilitato) vengono accesi e spenti quando il preamplificatore viene portato dal modo Stand-by o Spento ad Acceso (o viceversa). Se si impiega una coppia di amplificatori specificatamente per il Bi-amping, utilizzare le prese “PRE OUT 2” per collegare l’amplificatore con il guadagno massimo dei due. Regolando il comando “VOLUME PRE OUT 2” (13) si può abbinare perfettamente il livello del volume rispetto all’amplificatore connesso alle prese “PRE OUT 1”. Per maggiori informazioni fare riferimento al capitolo “Bi-amping”. Impiegare un doppio cavo RCA-RCA per collegare “Audio Input” sinistro e destro all’amplificatore di potenza alle prese “PRE OUT 2”. L’alimentazione di rete è sempre disponibili sulla presa marcata “Unswitched” (disabilitato) se il cavo di alimentazione del NAD C160 è collegato alla presa a muro C.A. in tensione. Questa presa può essere impiegata per quei componenti che possono richiedere a volte un’alimentazione continua dalla rete C.A.; alcuni sintonizzatori richiedono alimentazione ininterrotta per mantenere attiva la memoria.

13. “VOLUME PRE OUT 2”

Il comando “VOLUME Pre Out 2” permette di regolare il livello dell’uscita delle prese “PRE OUT 2”. Il livello dell’uscita può essere ridotto fino a 12 Db; quando impostato alla posizione massima (posizione 0 Db), il livello dell’uscita sarà identico a quello delle prese “PRE OUT 1”. Per maggiori informazioni fare riferimento al capitolo “Bi-amping”. NOTA: spegnere sempre il preamplificatore e tutti gli amplificatori prima di collegare o scollegare alle/dalle prese “Pre-Out 1 e 2”.

14. “NAD LINK IN/OUT”

Il connettore NAD-Link viene impiegando per inviare comandi dalle altre unità dotate di connettori NAD-Link. In questo modo si ottiene un perfetto controllo centralizzato dell’intero sistema e si ha inoltre la possibilità di controllare tramite il telecomando dell’amplificatore alcune delle funzioni basilari di altri componenti NAD (ad esempio: il telecomando per il riproduttore per CD o cassette). Per ammettere il funzionamento con tali unità differenti, collegare il NAD-Link OUT del C160 al NAD-Link IN. I connettori NAD-Link possono essere collegati a margherita - IN ad OUT - in modo che l’intero sistema possa poi venire comandato tramite i dispositivi di telecomando di un’unità.

L’innesco 12 volt è attivato automaticamente portando il NAD C160 da spento o attesa ad acceso. Collegare il trigger 12 volt all’amplificatore o alla basetta presa C.A. con input trigger 12 volt per l’accensione/spegnimento a distanza di questi dispositivi. Impiegare un cavo con connettore Mini-Jack da 3,5 mm sul lato preamplificatore.

16. CAVO D’ALIMENTAZIONE C.A.

Collegare il cordone C.A. nella presa a muro in tensione. Assicurarsi che tutte le connessioni siano state perfezionate a regola d’arte prima di collegare l’unità alla rete. NOTA: il consumo totale di corrente dei componenti collegati alle uscite C.A. non deve superare 100 watt. Non collegare mai il cavo di alimentazione dell’amplificatore ad altre prese abilitate o disabilitate del NAD C160. AVVIAMENTO RAPIDO

1. Collegare un doppio cavo RCA all’amplificatore.

2. Collegare le sorgenti desiderate alle particolari prese di input

3. Collegare gli altoparlanti all’amplificatore.

4. Allacciare il cavo di alimentazione C.A..

5. Premere il pulsante “POWER” per accendere il NAD C160.

6. Accendere l’amplificatore

7. Premere il selettore di input richiesto.

COMANDI DEL QUADRO ANTERIORE

1. “POWER ON/OFF” (ACCESO/SPENTO)

Premere il pulsante “POWER” per portare il preamplificatore nel modo di attesa “Stand-by”. L’indicatore Stand-by (No. 2) sul pulsante si accenderà a luce ambra. Agendo sul pannello anteriore, premere uno dei pulsanti selettori di input per accendere il preamplificatore. Agendo sul telecomando, premere il pulsante verde Stand-by (sopra i pulsanti Altoparlanti A e B) per accendere l’unità. L’indicatore del modo di attesa “Stand-by” passa da color ambra a verde per indicare che è acceso e pronto per l’uso. TELECOMANDO PULSANTE STAND-BY (VERDE) Premere il pulsante “Power” per accendere l’unità: l’indicatore del modo di attesa sul quadro anteriore passa da ambra a verde entro due secondi, mentre l’indicatore del CD lampeggia automaticamente quattro volte. L’unità è ora pronta per l’uso NOTA: Il C160 consuma pochissima corrente quando nel modo Stand-by. Si raccomanda peraltro si spegnere completamente l’unità se si ritiene che non verrà impiegata per piú di un paio di giorni. Spegnere completamente premendo il pulsante dell’alimentazione POWER sul pannello anteriore (No. 1): tutte le luci si spengono.

Il LED dell’indicatore fornisce informazioni in merito alla condizione del NAD C160: SPENTO: l’unità è completamente spenta. Arancione: l’unità si trova in modo di attesa “Stand-by” VERDE: l’unità è accesa e pronta per l’uso. Il LED lampeggia inoltre quando il preamplificatore capta un telecomando inviato dal trasmettitore.

Viene fornita la presa jack stereo da un quarto di pollice per l’ascolto in cuffia: questa presa è perfetta per tutte le cuffie convenzionali, qualunque sia la loro impedenza. Inserendo un jack per cuffia in questa presa si spegne automaticamente l’output alle prese “PRE OUT 1 e 2” sul pannello posteriore. I comandi volume, tonalità ed equilibrio acustico funzionano per l’ascolto in cuffia. Impiegare un adattatore idoneo per collegare la cuffia con tipi differenti di prese, ad esempio spine a jack “personal stereo” da 3,5 mm. NOTA: L’ascolto ad alto volume può minare l’udito!.

4. RICEVITORE TELECOMANDO AD

INFRAROSSI Il sensore ad infrarossi, montato dietro la finestrella rotonda, riceve i comandi dal telecomando. La retta tra il telecomando e questa finestrella non deve essere ostruita; se il percorso è ostruito, il telecomando non sempre funziona come prescritto.

Questi pulsanti selezionano l’input attivo al NAD C160 e il segnale trasmesso agli output Tape e alle prese “PRE-OUT” 1 e 2. I pulsanti sul telecomando rappresentano il doppione, ad eccezione dell’input per il sintonizzatore; vedere sotto. Un LED sopra ciascun pulsante selettore d’input indica quale input è stato selezionato. “PHONO” Seleziona il giradischi collegato alle prese PHONO MM oppure MC quale input attivo. CD Sceglie il CD (o altra sorgente di livello) collegato alle prese del CD quale input attivo. VIDEO Seleziona il VCR (oppure il preamplificatore stereo TV/Satellite/Cavo) collegato alle prese VIDEO quale input attivo. AUSILIARI Seleziona un’altra sorgente di livello collegata alle prese AUX quale input attivo. SINTONIZZATORE Sceglie il sintonizzatore (o altra sorgente di livello) collegato alle prese “Tuner” quale input attivo. Il telecomando è dotato di pulsanti separati per AM ed FM; premendo uno di questi si seleziona l’input per il sintonizzatore C160. NASTRO 2 Seleziona Tape 2 quale input attivo. “Monitor TAPE 1” Sceglie l’output dal registratore quando si ascoltano nastro o si controllano registrazioni tramite le prese “Tape 1”. Premere una volta il pulsante “Tape 1” per selezionarlo; ripremerlo poi per ritornare alla sezione normale di input. “Tape 1” è una funzione per il controllo del nastro che non esclude la selezione attuale di input. Ad esempio, se il CD si trova in condizione di input attivo quando si seleziona “TAPE 1”, il segnale per il CD continua ad essere selezionato e trasmesso alle prese OUTPUT “TAPE 2” e “TAPE 2” ma è il suono dal registratore collegato a Tape 1 che viene ascoltato. Oltre al LED ambra che conferma l’inserimento della cassetta “Tape 1”, il LED verde per l’input attivo rimane acceso.

NOTA: Il telecomando fornito con il C160 è del tipo universale NAD, realizzato specificatamente in modo che funzioni perfettamente con moltissimi modelli NAD. Alcuni pulsanti del trasmettitore non sono abilitati in quanto le relative funzioni non trovano riscontro nel C160. I pulsanti dei selettori “Video 2” e “Video 3” sul telecomando non funzionano sul C160.

BASSI Il NAD C160 è dotato di comandi per la regolazione dei toni bassi ed alti - BASS e TREBLE - che permettono di ottenere un equilibrio acustico perfetto. La posizione “ore dodici” conferma la condizione detta piatta senza amplificazione o interruzione: la posizione è indicata da un arresto. Girare il comando in senso orario per aumentare l’intensità dei Bassi o degli Alti. Girare il comando in senso orario per diminuire l’intensità dei Bassi o degli Alti. I comandi “Tone” non influenzano le registrazioni effettuate impiegando gli output nastro.

L’interruttore “TONE DEFEAT” devia la sezione dei comandi della tonalità del NAD C160. Se i comandi della tonalità non vengono impiegati di solito, e lasciati pertanto nella posizione “ore 12”, si suggerisce allora di cancellare completamente la sezione “Tone Control” impiegando questo interruttore. Nella posizione all’esterno, i circuiti “Tone Control” sono eccitati; premendo l’interruttore “TONE DEFEAT” si devia la sezione “Tone Control”.

Il comando di equilibrio (“BALANCE”) regola i livelli relativi degli altoparlanti sinistro e destro. La posizione “ore dodici” dà pari livelli ai canalini di sinistra e di destra. Questa posizione è indicata da un incavo. Ruotando il comando in senso orario si sposta l’equilibrio acustico verso destra. Ruotando il comando in senso antiorario si sposta l’equilibrio acustico verso sinistra. Il comando “BALANCE” non ha alcun effetto sulle registrazioni effettuate impiegando gli output del nastro.

Il comando “VOLUME” regola l’intensità sonora totale dei segnali alimentati agli altoparlanti. E’ condotto da un motorino e può essere regolato dal telecomando. Il comando “VOLUME” non ha alcun effetto sulle registrazioni effettuate impiegando gli output del nastro. Premere il pulsante di tacitazione (“MUTE”) sul telecomando per eliminare provvisoriamente il suono agli altoparlanti e alla cuffia. Il modo di tacitazione “Mute” è indicato dal lampeggio del LED input attivo. Ripremere “MUTE” per ripristinare il suono. Con la tacitazione non si pregiudica la registrazione in corso con gli output “Tape”, ma si pregiudica il segnale che viene portato all’output del preamplificatore (Pre Out).

COME EFFETTUARE UNA REGISTRAZIONE

Selezionando una qualsiasi sorgente, il relativo segnale viene portato direttamente anche al registratore collegato agli OUTPUT “TAPE 1” oppure “TAPE 2” per la registrazione. COME COPIARE UN NASTRO SU UN ALTRO E’ possibile copiare tra due registratori collegati al NAD C160. Inserire il nastro originale nel registratore collegato a “Tape 2” ed inserire il nastro sul quale si vuole incidere nel registratore collegato a “Tape 1”. Selezionando l’input “TAPE 2” è ora possibile registrare dal Nastro 1 al Nastro 2, controllando inoltre il segnale che proviene dal nastro originale. TELECOMANDO Il telecomando serve per tutte le funzioni principali del NAD C160: vanta inoltre telecomandi supplementari per i sintonizzatori, i riproduttori per cassette e CD della NAD. Funziona fino ad una distanza massima di 5 metri. Per garantire la massima durata di funzionamento si raccomandano batteriee alcaline. Lo scomparto sul retro del telecomando va dotato di due batterie AAA (R 03). Quando si sostituiscono le batterie, controllare sempre che siano state infilate nel verso giusto, come appunto indicato all’interno dello scomparto portabatterie. Vi preghiamo di fare riferimento alle sezioni precedenti del Manualetto per una descrizione piú completa di tutte le singole funzioni. NOTA: Il telecomando fornito con il C160 è del tipo universale NAD, realizzato specificatamente in modo che funzioni perfettamente con moltissimi modelli NAD. Alcuni pulsanti del trasmettitore non sono abilitati in quanto le relative funzioni non trovano riscontro nel C160. I pulsanti dei selettori “LD” e “Video 2” e “Speakers Main” e “Speakers Remote” sul telecomando non funzionano sul C160. I pulsanti dei selettori per l’input espletano le medesime funzioni di quelli con pari etichettatura sul pannello anteriore. Vi sono alcune differenze e funzioni supplementari ammesse con il telecomando: VIDEO 1 Seleziona il VCR (oppure il preamplificatore stereo TV/Satellite/Cavo) collegato alle prese VIDEO quale input attivo.

TUNER AM, TUNER FM (SINTONIZZATORE

AM E SINTONIZZATORE FM) Seleziona l’input del sintonizzatore sul NAD C160 e le gamme d’onda AM oppure FM su un sintonizzatore separato NAD con telecomando. “MUTE” Premere il pulsante “MUTE” per interrompere provvisoriamente il suono agli altoparlanti e alla cuffia. Il modo di tacitazione “Mute” è indicato dal lampeggio del LED input attivo. Ripremere “MUTE” per ripristinare il suono. Con la tacitazione non si pregiudica la registrazione in corso con gli output “Tape”.

MASTER VOLUME - VOLUME PRINCIPALE

oppure per aumentare o diminuire il Volume. La manopola per il comando motorizzato del volume sul pannello indica il livello impostato. Oltre ai comandi relativi all’amplificatore NAD C160, vi sono altri pulsanti che azionano la maggior parte dei riproduttori NAD per CD e per cassette con NAD-Link:

COMANDI PER LA REGOLAZIONE DEL

SINTONIZZATORE (per impiego sul sintonizzatore NAD). LINEA seleziona una linea di stazioni preimpostate.

COMANDO RIPRODUTTORE PER CD

(per impiego con riproduttore per CD NAD). inserisce la Pausa. inserisce Stop. inserisce Ascolto e permette la commutazione tra Ascolto e Pausa. oppure inserisce il salto di una pista (Track Skip): Premere una volta per passare alla pista successiva oppure per ritornare all'inizio della pista precedente o quella in ascolto. Il comando NEXT DISC permette di passare al disco successivo (cambiadischi CD NAD).

COMANDI PER IL RIPRODUTTORE PER

CASSETTE (Per impiego con lettori per cassette NAD a singolo (DECK B) o doppio comando di trascinamento (A e B)) oppure inserisce Ascolto Normale e Ascolto ad Inversione. Registrazione / Pausa. Premere per portare il riproduttore per cassette nel modo registrazione-pausa. Premere Ascolto per iniziare la registrazione. interrompe l'ascolto o la registrazione. inserisce Riavvolgimento. inserisce Avanzamento rapido. NOTA: La luce diretta o un’illuminazione molto forte possono pregiudicare la “portata” operativa e l’angolo attivo del telecomando. BI-AMPING Alcuni altoparlanti sono dotati di terminali separati per i sottogruppi LF ed HF degli altoparlanti (bassa ed alta frequenza). Questa condizione permette di “bi-amplificare” tali altoparlanti: un amplificatore separato viene impiegato per LF ed HF, in modo da migliorare quanto piú possibile la qualità del suono. Il NAD C160 ha due gruppi di output per preamplificatori (“PRE OUT 1 e 2”) per facilitare le connessioni per il “Bi-amping”. Inoltre, il livello da “PRE OUT 2” può essere ridotto in relazione a “PRE OUT 1” per permettere l’impiego di amplificatori con guadagno differente (fattore di amplificazione). Per impostare il C160 con amplificatore occorre individuare prima di tutto quale amplificatore ha il guadagno massimo. Ciò è facile: basta raffrontare il livello dell’intensità sonora degli amplificatori di un sistema identico (tenere il comando di regolazione del volume al medesimo livello; impiegare la stessa sorgente e i medesimi altoparlanti). L’amplificatore con intensità sonora superiore ha il guadagno maggiore (notare che non si tratta dell’amplificatore piú potente dei due). Collegare l’amplificatore con guadagno maggiore alle prese “PRE OUT 2” (No. 12); l’altro amplificatore va collegato alle prese “PRE OUT 1” (No. 11). Partendo dalla posizione del livello massimo (o dB), impiegare il comando “VOLUME PRE OUT 2” (No. 13) per ridurre il livello di uscita di “PRE OUT 2” in modo che il livello del volume di entrambi i preamplificatori sia perfettamente pari.

“PRESET” PRESELEZIONE oppure seleziona rispettivamente la preimpostazione di una stazione con numero superiore oppure inferiore.

• Cavo alimentazione C.A. scollegato, oppure non vi è tensione
• Selezionato “Monitor Tape 1”
• L’amplificatore è spento

• Centrare il comando Balance
• Controllare i cavi e le connessioni

• Controllare che l’interruttore MM-MC sia impostato come prescritto
• Controllare che il cavo a terra del fono sia collegato
• Controllare che il giradischi sia allacciato all’input fono corretto MM oppure MC

• Segnale debole o con distorsione

• Controllare che il cavo C.A. sia collegato e che l’apparecchiatura sia in tensione
• Disabilitazione del modo “Tape 1 Monitor”

• Comando “Balance” non centrato
• Il cavo RCA all’amplificatore non è collegato come prescritto oppure è danneggiato
• Cavo input scollegato o danneggiato

TELECOMANDO Soluzione

• Batterie scariche o non inserite come prescritto
• Finestrelle trasmettitore o ricevitore ad infrarossi “IR” ostruite
• Ricevitore infrarossi IR direttamente esposto ai raggi solari oppure luce ambiente molto forte

• Controllare i cavi e le connessioni

• Controllare o sostituire le batterie
• Eliminare l’ostruzione
