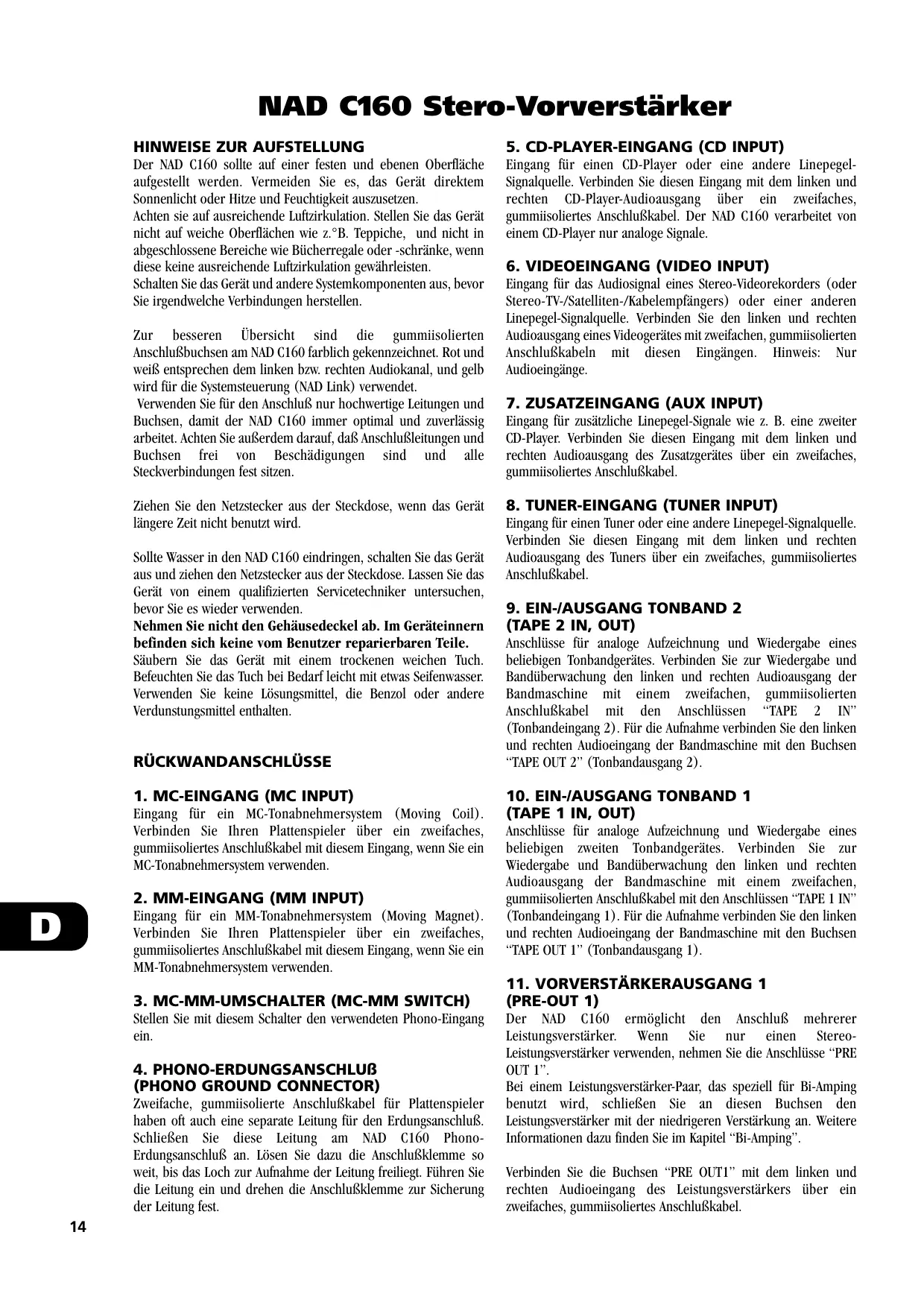

NAD C160 Stero-Vorverstärker

HINWEISE ZUR AUFSTELLUNG

Der NAD C160 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Achten sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z.°B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder -schränke, wenn diese keine ausreichende Luftzirkulation gewährleisten. Schalten Sie das Gerät und andere Systemkomponenten aus, bevor Sie irgendwelche Verbindungen herstellen. Zur besseren Übersicht sind die gummiisolierten Anschlußbuchsen am NAD C160 farblich gekennzeichnet. Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und gelb wird für die Systemsteuerung (NAD Link) verwendet. Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit der NAD C160 immer optimal und zuverlässig arbeitet. Achten Sie außerdem darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht benutzt wird. Sollte Wasser in den NAD C160 eindringen, schalten Sie das Gerät aus und ziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden. Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile. Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch bei Bedarf leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.

1. MC-EINGANG (MC INPUT)

Eingang für ein MC-Tonabnehmersystem (Moving Coil). Verbinden Sie Ihren Plattenspieler über ein zweifaches, gummiisoliertes Anschlußkabel mit diesem Eingang, wenn Sie ein MC-Tonabnehmersystem verwenden.

2. MM-EINGANG (MM INPUT)

Eingang für ein MM-Tonabnehmersystem (Moving Magnet). Verbinden Sie Ihren Plattenspieler über ein zweifaches, gummiisoliertes Anschlußkabel mit diesem Eingang, wenn Sie ein MM-Tonabnehmersystem verwenden.

3. MC-MM-UMSCHALTER (MC-MM SWITCH)

Stellen Sie mit diesem Schalter den verwendeten Phono-Eingang ein.

4. PHONO-ERDUNGSANSCHLUß

(PHONO GROUND CONNECTOR) Zweifache, gummiisolierte Anschlußkabel für Plattenspieler haben oft auch eine separate Leitung für den Erdungsanschluß. Schließen Sie diese Leitung am NAD C160 PhonoErdungsanschluß an. Lösen Sie dazu die Anschlußklemme so weit, bis das Loch zur Aufnahme der Leitung freiliegt. Führen Sie die Leitung ein und drehen die Anschlußklemme zur Sicherung der Leitung fest.

Eingang für einen CD-Player oder eine andere LinepegelSignalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten CD-Player-Audioausgang über ein zweifaches, gummiisoliertes Anschlußkabel. Der NAD C160 verarbeitet von einem CD-Player nur analoge Signale.

6. VIDEOEINGANG (VIDEO INPUT)

Eingang für das Audiosignal eines Stereo-Videorekorders (oder Stereo-TV-/Satelliten-/Kabelempfängers) oder einer anderen Linepegel-Signalquelle. Verbinden Sie den linken und rechten Audioausgang eines Videogerätes mit zweifachen, gummiisolierten Anschlußkabeln mit diesen Eingängen. Hinweis: Nur Audioeingänge.

7. ZUSATZEINGANG (AUX INPUT)

Eingang für zusätzliche Linepegel-Signale wie z. B. eine zweiter CD-Player. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummiisoliertes Anschlußkabel.

8. TUNER-EINGANG (TUNER INPUT)

Eingang für einen Tuner oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Tuners über ein zweifaches, gummiisoliertes Anschlußkabel.

9. EIN-/AUSGANG TONBAND 2

(TAPE 2 IN, OUT) Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummiisolierten Anschlußkabel mit den Anschlüssen “TAPE 2 IN” (Tonbandeingang 2). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen “TAPE OUT 2” (Tonbandausgang 2).

10. EIN-/AUSGANG TONBAND 1

(TAPE 1 IN, OUT) Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen zweiten Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummiisolierten Anschlußkabel mit den Anschlüssen “TAPE 1 IN” (Tonbandeingang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen “TAPE OUT 1” (Tonbandausgang 1).

11. VORVERSTÄRKERAUSGANG 1

(PRE-OUT 1) Der NAD C160 ermöglicht den Anschluß mehrerer Leistungsverstärker. Wenn Sie nur einen StereoLeistungsverstärker verwenden, nehmen Sie die Anschlüsse “PRE OUT 1”. Bei einem Leistungsverstärker-Paar, das speziell für Bi-Amping benutzt wird, schließen Sie an diesen Buchsen den Leistungsverstärker mit der niedrigeren Verstärkung an. Weitere Informationen dazu finden Sie im Kapitel “Bi-Amping”. Verbinden Sie die Buchsen “PRE OUT1” mit dem linken und rechten Audioeingang des Leistungsverstärkers über ein zweifaches, gummiisoliertes Anschlußkabel.

12. VORVERSTÄRKERAUSGANG 2

(PRE-OUT 2) Über die Buchsen “PRE OUT 2” kann ein weiterer Leistungsverstärker angesteuert werden. Mit dem Einsteller “VOLUME PRE OUT 2” (13) kann der VorverstärkerAusgangspegel zum Leistungsverstärker bis auf -12 dB reduziert werden. Ist dieser Einsteller in Maximalposition (Stellung 0 dB), ist der Ausgangspegel mit dem von “PRE OUT 1” identisch.

17. GESCHALTETE UND UNGESCHALTETE

NETZAUSGÄNGE (SWITCHED/UNSWITCHED

POWER OUTLETS (NUR AH-VERSION) An diesen Zusatzausgängen können die Netzkabel von anderen Stereogeräten wie z. B. CD-Player eingesteckt werden. Geräte, die an die mit “SWITCHED” markierten Ausgänge angeschlossen sind, werden zusammen mit dem Vorverstärker aus der AUS-/STANDBYStellung ein- bzw. ausgeschaltet. Verwenden Sie ein Leistungsverstärker-Paar speziell für BiAmping, schließen Sie den Leistungsverstärker mit der höheren Verstärkung an die Buchsen “PRE OUT 2” an. Mit dem Einsteller “VOLUME PRE OUT 2” (13) kann der Lautstärkepegel exakt mit dem des an den Buchsen “PRE OUT 1” angeschlossenen Leistungsverstärkers abgestimmt werden. Weitere Informationen dazu finden Sie im Kapitel “Bi-Amping”. Am Ausgang mit der Bezeichnung “UNSWITCHED” ist die Netzspannung immer verfügbar, solange der NAD C160 mit einer funktionstüchtigen Wechselspannungs-Steckdose verbunden ist. Verwenden Sie diesen Ausgang für Geräte, die eine ständige Spannungsversorgung benötigen, wie z. B. Tuner für den Erhalt der Speichervoreinstellungen. Verbinden Sie die Buchsen “PRE OUT2” mit dem linken und rechten Audioeingang des Leistungsverstärkers über ein zweifaches, gummiisoliertes Anschlußkabel.

VORVERSTÄRKERAUSGANG 2 (VOLUME PRE OUT 2) Der Einsteller “VOLUME PRE OUT 2” ermöglicht die Anpassung des Ausgangspegels an den Buchsen “PRE OUT 2”. Der Ausgangspegel kann bis auf -12 dB reduziert werden. Ist dieser Einsteller in Maximalposition (Stellung 0 dB), ist der Ausgangspegel mit dem von “PRE OUT 1” identisch. Weitere Informationen dazu finden Sie im Kapitel “Bi-Amping”. HINWEIS: Vor dem Anschließen oder Entfernen von Geräten an den Buchsen “PRE OUT 1” und “PRE OUT 2” den Vorverstärker und verbundene Leistungsverstärker immer zuerst ausschalten. HINWEIS: Die Gesamtleistungsaufnahme aller an den Netzausgängen angeschlossenen Geräten darf 100 Watt nicht überschreiten. Schließen Sie an den geschalteten oder ungeschalteten Netzausgängen des NAD C160 niemals das Netzkabel eines Leistungsverstärkers an. SCHNELLSTART

1. Leistungsverstärker mit einem zweifachen, gummiisolierten

Anschlußkabel anschließen.

2. Gewünschte Tonquellen mit den entsprechenden

Eingangsbuchsen auf der Geräterückseite verbinden.

3. Lautsprecher am Leistungsverstärker anschließen.

4. Netzkabel einstecken.

5. Taste “POWER” drücken, um das Gerät einzuschalten.

6. Leistungsverstärker einschalten.

7. Erforderliche Eingangswahltaste drücken.

14. SYSTEMSTEUERUNG (NAD LINK IN, OUT)

Über den NAD-LINK-Anschluß werden Befehle von und zu anderen mit NAD-LINK-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (CD-Player oder Kassettendecks), die ebenfalls mit NAD-Link ausgestattet sind, über die Fernbedienung des Vorverstärkers möglich. Für eine Funktion mit anderen Geräten verbinden Sie den Anschluß “NAD-LINK OUT” am C 160 mit dem Anschluß “NAD-LINK IN” eines anderen Gerätes. NAD-LINK-Anschlüsse können in Reihe geschaltet werden, immer IN auf OUT, so daß ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann. FRONTPLATTENELEMENTE

15. 12-V-TRIGGERAUSGANG

(12 V TRIGGER OUT) Beim Einschalten des NAD C160 aus der AUS- oder STANDBYStellung wird der 12-V-Trigger automatisch aktiviert. Geräte, die mit einem 12-V-Triggereingang ausgestattet sind, können an diesen Triggerausgang angeschlossen und über dieses Triggersignal ein- oder ausgeschaltet werden. Verwenden Sie dazu eine Leitung mit einem 3,5-mm-Ministecker für den Anschluß an den Vorverstärker. FERNBEDIENUNG STAND-BY-TASTE (GRÜN) Schalten Sie mit der Drucktaste “POWER” das Gerät ein, wechselt die Stand-By-Anzeige auf der Frontplatte nach 2 Sekunden von gelb nach grün, wobei die CD-Anzeige automatisch viermal blinkt. Das Gerät ist jetzt betriebsbereit.

16. NETZKABELANSCHLUß (AC LINE CORD)

Stecken Sie das Netzkabel in eine funktionstüchtige Wechselspannungs-Steckdose ein. Stellen Sie sicher, daß vor dem Netzanschluß alle Anschlüsse hergestellt sind.

1. NETZ EIN/AUS (POWER ON/OFF)

Wenn Sie die Taste “POWER” drücken, wechselt der Vorverstärker in den Bereitschafts- oder STAND-BY-Modus und die Stand-ByAnzeige (Nr. 2) über der Drucktaste “POWER” leuchtet gelb. Drücken Sie dann auf eine beliebige Eingangswahltaste auf der Frontplatte, um den Vorverstärker einzuschalten. Wenn Sie die Fernbedienung verwenden, betätigen Sie zum Einschalten des Gerätes die grüne Taste “STAND-BY” (direkt über der Taste SPEAKERS A und B). Zur Anzeige, daß das Gerät eingeschaltet und für den Betrieb bereit ist, wechselt die Stand-By-Anzeige von gelb nach grün.

HINWEIS: Im Bereitschaftsmodus verbraucht der C160 nur sehr wenig Energie. Wir empfehlen aber trotzdem, das Gerät ganz auszuschalten, wenn es für mehrere Tage nicht benutzt wird. Das Gerät wird durch Drücken auf die Drucktaste “POWER” auf der Frontplatte (Nr. 1) ganz ausgeschaltet. Dabei verlöschen alle Leuchtanzeigen.

2. BEREITSCHAFTSMODUS-ANZEIGE

(STAND-BY-ANZEIGE) Diese LED-Anzeige liefert Informationen zum Status des NAD C160: Aus: Das Gerät ist ausgeschaltet. Gelb: Das Gerät ist im Bereitschaftsmodus (Stand-By). Grün: Das Gerät ist eingeschaltet und betriebsbereit. Die LED blinkt, wenn der Vorverstärker einen Befehl von der mitgelieferten Fernbedienung erhält.

3. KOPFHÖRERBUCHSE (HEADPHONE)

Musikhören über Kopfhörer ermöglicht eine 6,3-mm-StereoKlinkenbuchse, die für alle handelsübliche Kopfhörer mit beliebiger Impedanz geeignet ist. Beim Einstecken eines Kopfhörersteckers in diese Buchse werden die Ausgänge “PRE OUT 1” und “PRE OUT 2” auf der Geräterückseite automatisch abgeschaltet. Lautstärke-, Klang- und Balanceeinsteller arbeiten dann für den Kopfhörerbetrieb. Um Kopfhörer mit anderen Anschlußsteckern wie z. B. 3,5-mm-Klinkenstecker anzuschließen, können entsprechende Adapter verwendet werden. HINWEIS: Musikhören bei sehr hoher Lautstärke kann das Gehör schädigen.

4. INFRAROT-EMPFÄNGER

Der Infrarotsensor hinter diesem kreisförmigen Fenster empfängt die Signale von der Fernbedienung. Es muß eine klare Sichtverbindung von der Fernbedienung zu diesem Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, funktioniert die Fernbedienung wahrscheinlich nicht.

5. EINGANGSWAHLTASTEN

(INPUT SELECTORS) Diese Tasten wählen den aktiven Eingang für den NAD C160 und damit das an die Tonband- und Vorverstärkerausgänge 1 & 2 gesendete Signal. Mit Ausnahme des Tunereingangs finden Sie dieselben Tasten auch auf der Fernbedienung (siehe unten). Eine LED über jeder Eingangswahltaste signalisiert, welcher Eingang ausgewählt worden ist. PHONO (Plattenspieler) Wählt den an den Buchsen “PHONO MM” oder “PHONO MC” angeschlossenen Plattenspieler als aktiven Eingang. CD Wählt den an den Buchsen “CD” angeschlossenen CD-Player (oder eine andere Linepegel-Signalquelle) als aktiven Eingang. VIDEO Wählt das Signal von einem an den Buchsen “VIDEO” angeschlossenen Videorekorder (oder Stereo-TV/Kabel/Satellitenempfänger) als aktiven Eingang. AUX (Zusatzeingang) Wählt die an den Buchsen “AUX” angeschlossene Linepegel-Signalquelle als aktiven Eingang. TUNER (Radioempfänger) Wählt den an den Buchsen “TUNER” angeschlossenen Radioempfänger (oder eine andere Linepegel-Signalquelle) als aktiven Eingang. Auf der Fernbedienung befinden sich separate Taste für AM (Mittelwelle) und FM (UKW). Drücken Sie eine dieser beiden Tasten, wird der Tunereingang des C160 aktiviert. TAPE 2 (Tonband 2) Wählt “TAPE 2” als aktiven Eingang. TAPE 1 Monitor (Hinterbandkontrolle) Wählt die Wiedergabe einer Bandmaschine oder die Überwachung von Aufnahmen, die gerade über den Eingang “TAPE 1” gemacht werden. Drücken Sie die Taste “TAPE 1” einmal für eine Aktivierung und ein weiteres Mal, um zur normalen Eingangseinstellung zurückzukehren.

Die Bandüberwachungsfunktion “TAPE 1” ändert nicht die gerade aktuelle Eingangsauswahl. Ist z. B. “CD” der aktive Eingang, wenn “TAPE 1” gedrückt wird, bleibt das CD-Signal aktiv und wird immer noch an die Ausgangsbuchsen “TAPE 2” und “TAPE 1” gesendet. Sie hören dann allerdings den Ton von der an “TAPE 1” angeschlossenen Bandmaschine. Neben der gelben LED zur Anzeige von “TAPE 1” leuchtet ebenfalls die grüne LED für den aktiven Eingang. HINWEIS: Die mit dem C160 mitgelieferte NAD-UniversalFernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C160 nicht unterstützt und sind daher ohne Funktion. Die Eingangswahltasten “Video 2” und “Video 3” auf der Fernbedienung bleiben für den C160 ohne Wirkung.

6. EINSTELLER FÜR BASS UND HÖHEN

(BASS & TREBLE) Der NAD C160 ist mit Klangeinstellern BASS und TREBLE ausgestattet, um das System-Klangbild anpassen zu können. Die mit einer Einrastung gekennzeichnete 12-Uhr-Position bewirkt ein flaches Klangbild, ohne Verstärkung oder Abschwächung einzelner Frequenzen. Drehen Sie den Einsteller im Uhrzeigersinn für mehr und gegen den Uhrzeigersinn für weniger Bässe und Höhen. Die Klangeinsteller beeinflussen Aufnahmen über die Ausgänge TAPE nicht.

7. KLANGEINSTELLER AUS (TONE DEFEAT)

Der Schalter “TONE DEFEAT” schaltet die Klangregelung des NAD C160 aus. Wenn Sie die Klangeinsteller normalerweise sowieso in der 12-Uhr-Position lassen, ist es ratsam, das Klangregelsystem komplett durch Drücken der Taste “TONE DEFEAT” abzuschalten. In der nichtgedrückten Stellung ist das Klangregelsystem aktiv. Wenn Sie die Taste “TONE DEFEAT” hineindrücken, werden die Klangeinsteller deaktiviert.

Der Einsteller “BALANCE” beeinflußt die relativen Pegel der linken und rechten Lautsprecher. Die 12-Uhr-Position stellt die gleichen Pegel für den linken und rechten Kanal ein. Eine Einrastung kennzeichnet diese Position. Drehen des Einstellers im Uhrzeigersinn verschiebt die Balance nach rechts. Drehen des Einstellers gegen den Uhrzeigersinn verschiebt die Balance nach links. Der BALANCE-Einsteller beeinflußt Aufnahmen über die Ausgänge TAPE nicht.

9. LAUTSTÄRKE (VOLUME)

Der motorgesteuerte Einsteller “VOLUME” steuert die Gesamtlautstärke der Lautsprechersignale und kann auch von der Fernbedienung aus eingestellt werden. Der Einsteller “VOLUME” beeinflußt Aufnahmen über die Ausgänge TAPE nicht. Drücken Sie die Taste “MUTE” auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED des aktiven Eingangs angezeigt. Nochmaliges Drücken der Taste “MUTE” schaltet die Klangwiedergabe wieder ein. “MUTE” beeinflußt das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

HERSTELLEN VON AUFNAHMEN

Das Signal jedes gewählten Eingangs wird ebenfalls direkt an eine mit den Ausgängen “TAPE 2” oder “TAPE 1” verbundene und aufnahmebereite Bandmaschine gesendet.

KOPIEREN VON BAND ZU BAND

Zwischen zwei Bandmaschinen, die an den NAD C160 angeschlossen sind, kann Tonmaterial kopiert werden. Legen Sie dazu das Quellband in das an “TAPE 2” und das Zielband auf das an “TAPE 1” angeschlossene Tonbandgerät ein. Wenn Sie jetzt den Eingang “TAPE 2” aktivieren, können Sie von “Tape 2” auf “Tape 1” überspielen und dabei das Tonsignal vom Originalband überwachen. FERNBEDIENUNG Mit der Fernbedienung können alle Hauptfunktionen des NAD C160 ausgeführt werden. Sie bietet außerdem zusätzliche externe Steuerungsmöglichkeiten für NAD Tuner, Kassettendecks und CDPlayer. Der Betrieb ist innerhalb einer Reichweite von 5 m möglich. Für eine maximale Nutzungsdauer werden Alkaline-Batterien (2 x AAA/R03) empfohlen, die auf der Rückseite der Fernbedienung in das Batteriefach eingelegt werden. Achten Sie beim Austausch von Batterien darauf, daß diese entsprechend dem Schema auf dem Batteriefachboden richtig eingesetzt werden. Eine ausführliche Beschreibung der einzelnen Fernbedienungsfunktionen finden Sie in vorherigen Abschnitten dieser Bedienungsanleitung. HINWEIS: Die mit dem C160 mitgelieferte NAD-UniversalFernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C160 nicht unterstützt und sind daher ohne Funktion. Die Eingangswahltasten “LD” und “Video 2” sowie “SPEAKERS MAIN” und “SPEAKERS REMOTE” auf der Fernbedienung bleiben für den C160 ohne Wirkung. Die Eingangswahltasten erfüllen dieselben Funktionen wie die gleichnamigen Tasten auf der Geräte-Frontplatte. In manchen Bereichen unterscheidet sich die Fernbedienung jedoch und bietet zusätzliche Funktionen: VIDEO 1 Wählt das Signal von einem an den Buchsen “VIDEO” angeschlossenen Videorekorder (oder Stereo-TV/Kabel/Satellitenempfänger) als aktiven Eingang.

(RADIOEMPFÄNGER MITTELWELLE, UKW) Wählt den TUNER-Eingang am NAD C160 als aktiven Eingang und stellt “AM” (Mittelwelle) oder “FM” (UKW) an einem separaten, fernbedienbaren NAD-Tuner ein. MUTE (STUMMSCHALTUNG) Drücken Sie die Taste “MUTE” auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED des aktiven Eingangs angezeigt. Nochmaliges Drücken der Taste “MUTE” schaltet die Klangwiedergabe wieder ein. “MUTE” beeinflußt Aufnahmen über die TAPE-Ausgänge nicht. “MASTER VOLUME” oder erhöht bzw. verringert die Lautstärkeeinstellung. Der motorgesteuerte Lautstärkeeinsteller auf der Frontplatte bewegt sich entsprechend der eingestellten Lautstärke. Zusätzlich zu den Tasten für die direkte Einstellung des Verstärkers NAD C160 gibt es weitere Tasten für die Steuerung der meisten mit NAD Link ausgestatteten NAD CD-Player und Kassettendecks: TUNER CONTROL (für NAD Tuner) “BANK” wählt eine Gruppe von voreingestellten Radiosendern. “PRESET” oder wählt eine höhere bzw. niedrigere Nummer der voreingestellten Radiosender.

(für NAD CD-Player) aktiviert Pause. aktiviert Stop. aktiviert Wiedergabe oder schaltet zwischen Wiedergabe und Pause um. oder aktiviert Titelspringen. Einmal drücken, um auf den nächsten Titel bzw. auf den Anfang des aktuellen oder vorherigen Titels zu springen. “NEXT DISC” wählt nächste CD (für NAD CD-Wechsler).

CASSETTE DECK CONTROL

(für einfache (DECK B) oder doppelte (A und B) NAD Kassettendecks) oder aktiviert Vorwärts- oder Rückwärtswiedergabe. Aufnahme / Pause. Drücken für Aufnahmepause. Wiedergabe drücken für Aufnahmebeginn. stoppt Wiedergabe oder Aufnahme. aktiviert Zurückspulen. aktiviert schnellen Vorlauf. HINWEIS: Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen. BI-AMPING (GETRENNTE LEISTUNGSVERSTÄRKER) Manche Lautsprecher sind mit Anschlußklemmen für getrennte LF- (niedrige Frequenzen) und HF- (hohe Frequenzen) Bereiche ausgestattet. Solche Lautsprecher können dadurch im sogenannten “Bi-Amping” betrieben werden, wobei jeweils ein Leistungsverstärker für den niedrigen und hohen Frequenzbereich eingesetzt und die Klangqualität des Gesamtsystems verbessert werden kann. Um den Anschluß für Bi-Amping zu ermöglichen, bietet der NAD C160 zwei Vorverstärkerausgänge (PRE OUT 1 & 2). Darüber hinaus kann der Pegel von “PRE OUT 2” gegenüber dem Pegel von “PRE OUT 1” reduziert werden. So ist eine einfache Anpassung von Leistungsverstärkern mit unterschiedlichen Verstärkungsfaktoren möglich. Bevor Sie mehr als einen Leistungsverstärker an den C160 anschließen, bestimmen Sie zuerst, welcher der beiden Verstärker die höhere Verstärkung hat. Das kann ganz einfach durch Vergleichen der Lautstärke der beiden Verstärker in einem identischen System festgestellt werden (gleiche Lautstärkeeinstellung, gleiche Tonquelle und Lautsprecher). Der Verstärker mit der höheren Lautstärke hat auch den höheren Verstärkungsfaktor (wobei das nicht unbedingt auch derjenige mit der höheren Ausgangsleistung sein muß).

Schließen Sie den Verstärker mit der höheren Verstärkung an “PRE OUT 2” (Nr. 12) an und den anderen Leistungsverstärker an den Buchsen “PRE OUT 1” (Nr. 11). Reduzieren Sie in maximaler Pegelposition (0 dB) mit dem Lautstärkeeinsteller “VOLUME PRE OUT 2” (Nr. 13) den Ausgangspegel von “PRE OUT 2” so weit, bis der Lautstärkepegel beider Leistungsverstärker genau übereinstimmt.

PROBLEMLÖSUNG Problem KEIN TON

• Netzkabel ausgesteckt oder Netzschalter nicht “ON”
• “Tape 1 Monitor” ausgewählt
• Leistungsverstärker ist ausgeschaltet
• Kopfhörer sind eingesteckt

• Netzkabel und Netzschalter überprüfen

• Balanceeinsteller nicht in Mittelstellung

• Balanceeinsteller in Mittelstellung bringen
• Anschlußleitungen und Verbindungen überprüfen

• Gummiisoliertes Anschlußkabel an Leistungsverstärker nicht richtig angeschlossen oder defekt
• Eingangsanschluß- leitung ausgesteckt oder defekt

PROBLEM NUR BEI PHONO-EINGANG

• Brummen im Phono-Eingang
• Signal schwach oder verzerrt

• Batterien leer oder falsch eingelegt
• IR-Sender- oder Empfängerfenster verdeckt
• IR-Empfänger in direktem Sonnenlicht oder sehr hohe Umgebungsbeleuchtung

• “Tape 1 Monitor” deaktivieren
• Leistungsverstärker einschalten
• Kopfhörer ausstecken

• Anschlußleitungen und Verbindungen überprüfen
• MM-MC-Schalter auf korrekte Einstellung überprüfen
• Phono-Erdungsleitung auf einwandfreien Anschluß prüfen
• Plattenspieler auf korrekten Anschluß am MM- oder MC-Phono-Eingang prüfen
• Batterien überprüfen oder ersetzen
• Hindernis beseitigen
• Gerät nicht in direktem Sonnenlicht aufstellen, Umgebungsbeleuchtung reduzieren
