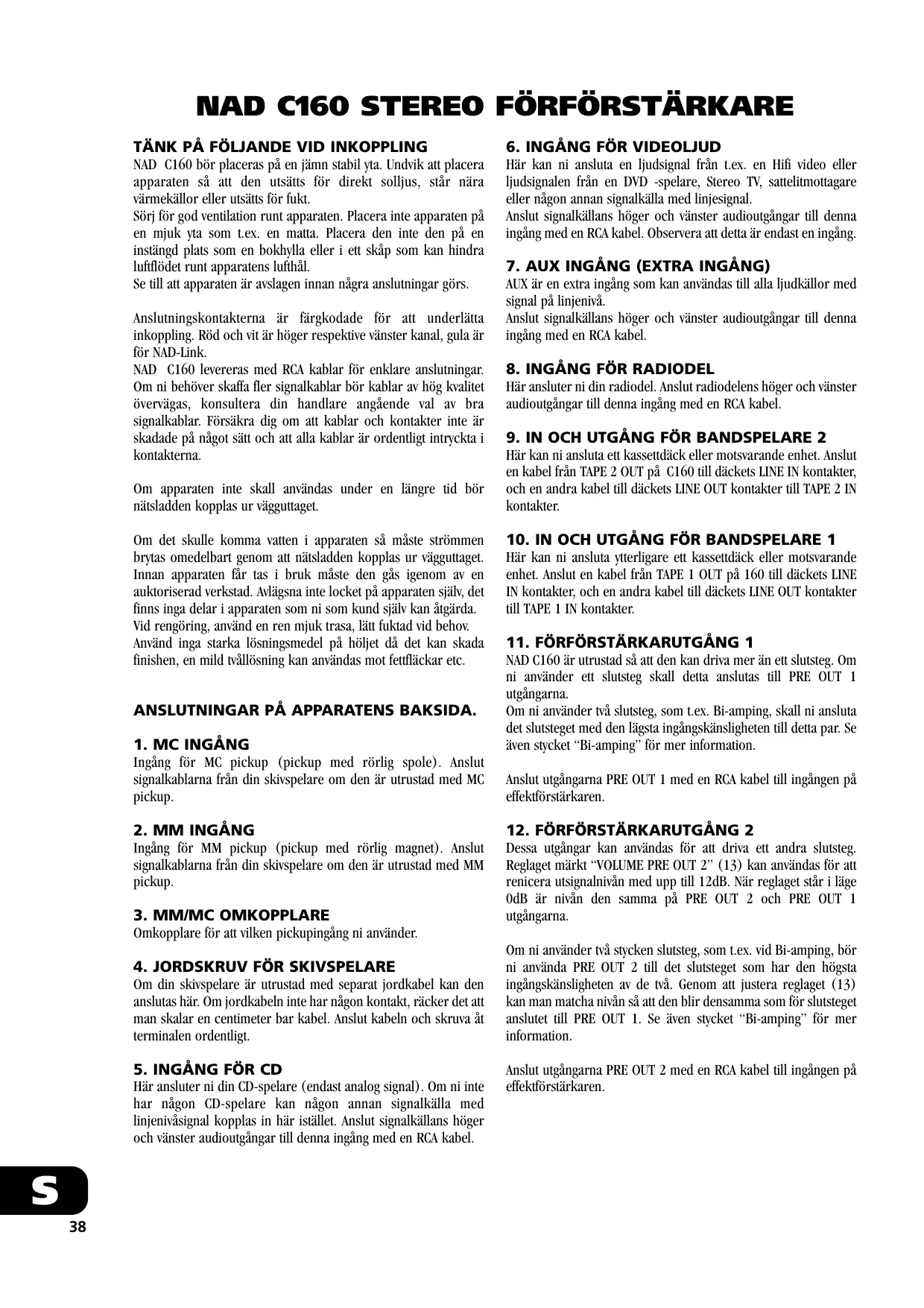

NAD C160 STEREO FÖRFÖRSTÄRKARE TÄNK PÅ FÖLJANDE VID INKOPPLING NAD C160 bör placeras på en jämn stabil yta. Undvik att placera apparaten så att den utsätts för direkt solljus, står nära värmekällor eller utsätts för fukt. Sörj för god ventilation runt apparaten. Placera inte apparaten på en mjuk yta som t.ex. en matta. Placera den inte den på en instängd plats som en bokhylla eller i ett skåp som kan hindra luftflödet runt apparatens lufthål. Se till att apparaten är avslagen innan några anslutningar görs. Anslutningskontakterna är färgkodade för att underlätta inkoppling. Röd och vit är höger respektive vänster kanal, gula är för NAD-Link. NAD C160 levereras med RCA kablar för enklare anslutningar. Om ni behöver skaffa fler signalkablar bör kablar av hög kvalitet övervägas, konsultera din handlare angående val av bra signalkablar. Försäkra dig om att kablar och kontakter inte är skadade på något sätt och att alla kablar är ordentligt intryckta i kontakterna. Om apparaten inte skall användas under en längre tid bör nätsladden kopplas ur vägguttaget. Om det skulle komma vatten i apparaten så måste strömmen brytas omedelbart genom att nätsladden kopplas ur vägguttaget. Innan apparaten får tas i bruk måste den gås igenom av en auktoriserad verkstad. Avlägsna inte locket på apparaten själv, det finns inga delar i apparaten som ni som kund själv kan åtgärda. Vid rengöring, använd en ren mjuk trasa, lätt fuktad vid behov. Använd inga starka lösningsmedel på höljet då det kan skada finishen, en mild tvållösning kan användas mot fettfläckar etc. ANSLUTNINGAR PÅ APPARATENS BAKSIDA. 1. MC INGÅNG Ingång för MC pickup (pickup med rörlig spole). Anslut signalkablarna från din skivspelare om den är utrustad med MC pickup. 2. MM INGÅNG Ingång för MM pickup (pickup med rörlig magnet). Anslut signalkablarna från din skivspelare om den är utrustad med MM pickup. 3. MM/MC OMKOPPLARE Omkopplare för att vilken pickupingång ni använder. 4. JORDSKRUV FÖR SKIVSPELARE Om din skivspelare är utrustad med separat jordkabel kan den anslutas här. Om jordkabeln inte har någon kontakt, räcker det att man skalar en centimeter bar kabel. Anslut kabeln och skruva åt terminalen ordentligt. 5. INGÅNG FÖR CD Här ansluter ni din CD-spelare (endast analog signal). Om ni inte har någon CD-spelare kan någon annan signalkälla med linjenivåsignal kopplas in här istället. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

6. INGÅNG FÖR VIDEOLJUD Här kan ni ansluta en ljudsignal från t.ex. en Hifi video eller ljudsignalen från en DVD -spelare, Stereo TV, sattelitmottagare eller någon annan signalkälla med linjesignal. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel. Observera att detta är endast en ingång. 7. AUX INGÅNG (EXTRA INGÅNG) AUX är en extra ingång som kan användas till alla ljudkällor med signal på linjenivå. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel. 8. INGÅNG FÖR RADIODEL Här ansluter ni din radiodel. Anslut radiodelens höger och vänster audioutgångar till denna ingång med en RCA kabel. 9. IN OCH UTGÅNG FÖR BANDSPELARE 2 Här kan ni ansluta ett kassettdäck eller motsvarande enhet. Anslut en kabel från TAPE 2 OUT på C160 till däckets LINE IN kontakter, och en andra kabel till däckets LINE OUT kontakter till TAPE 2 IN kontakter. 10. IN OCH UTGÅNG FÖR BANDSPELARE 1 Här kan ni ansluta ytterligare ett kassettdäck eller motsvarande enhet. Anslut en kabel från TAPE 1 OUT på 160 till däckets LINE IN kontakter, och en andra kabel till däckets LINE OUT kontakter till TAPE 1 IN kontakter. 11. FÖRFÖRSTÄRKARUTGÅNG 1 NAD C160 är utrustad så att den kan driva mer än ett slutsteg. Om ni använder ett slutsteg skall detta anslutas till PRE OUT 1 utgångarna. Om ni använder två slutsteg, som t.ex. Bi-amping, skall ni ansluta det slutsteget med den lägsta ingångskänsligheten till detta par. Se även stycket “Bi-amping” för mer information. Anslut utgångarna PRE OUT 1 med en RCA kabel till ingången på effektförstärkaren. 12. FÖRFÖRSTÄRKARUTGÅNG 2 Dessa utgångar kan användas för att driva ett andra slutsteg. Reglaget märkt “VOLUME PRE OUT 2” (13) kan användas för att renicera utsignalnivån med upp till 12dB. När reglaget står i läge 0dB är nivån den samma på PRE OUT 2 och PRE OUT 1 utgångarna. Om ni använder två stycken slutsteg, som t.ex. vid Bi-amping, bör ni använda PRE OUT 2 till det slutsteget som har den högsta ingångskänsligheten av de två. Genom att justera reglaget (13) kan man matcha nivån så att den blir densamma som för slutsteget anslutet till PRE OUT 1. Se även stycket “Bi-amping” för mer information. Anslut utgångarna PRE OUT 2 med en RCA kabel till ingången på effektförstärkaren.

13. VOLUME PRE OUT 2 Med detta reglage kan man justera nivån på utsignalen på PRE OUT 2 utgångarna relativt nivån på PRE OUT 1. Nivån kan reduceras med upp till 12dB. När reglaget står i sitt maxläge (0dB) är nivån densamma som i PRE OUT 1. Se även stycket “Biamping” för mer information. TÄNK PÅ ATT alltid stänga av förförstärkaren och slutstegen innan ni ansluter eller kopplar ur någonting till PRE OUT 1 eller 2 utgångarna. 14. NAD-LINK IN/UTGÅNG NAD-Link anslutningarna används för att skicka fjärrkontrollkommandon mellan olika enheter utrustade med NADLink. Det ger dig möjlighet att kontrollera din anläggning från mer än ett rum. För att kunna styra fler enheter än C160 så måste dessa kopplas ihop via NAD-Link in- och utgångar. Flera enheter kan seriekopplas så att anläggningens samtliga fjärrkontrollfunktioner kan styras centralt. En NAD-Link koppling till en annan Hifianläggning i ett annat rum gör att man kan styra anläggningen från det första rummet med en fjärrkontroll i nästa rum.

2. STAND-BY INDIKATOR Denna Indikatorn ger information om statusen på NAD C160: Släckt: Apparaten är helt avstängd. Orange: Apparaten är i stand-by läge. Grön: Apparaten är påslagen och klar att använda. Lysdioden blinkar även när förförstärkaren tar emot signaler från fjärrkontrollen. 3. HÖRLURSUTTAG För lyssning i hörlurar finns ett 6.3mm hörlursuttag på frontpanelen och den kan driva alla konventionella hörlurar oavsett impedans. När hörlurarna kopplas in, kopplas utgångarna till slutstegen (PRE OUT) bort. När ni lyssnar i hörlurar kan ni reglera volym, bas, diskant och balans som vanligt. Om dina hörlurar har en annan typ av anslutningskontakt, t.ex. en 3,5 mm “Walkman” måste ni skaffa en passande adapter. VARNING! Innan hörlurarna kopplas in eller ur bör ni vrida ner volymen. Tänk på att lyssning på höga ljudnivåer kan skada din hörsel.

15. 12V TRIGGER UTGÅNG Denna utgången skickar en signal varje gång C160 slås på eller från stand-by läge. Anslut den till slutsteg eller ströuttag som är utrustade med en “Trigger” funktion för fjärrstyrt av- och påslag. Använd en kabel med en 3,5 mm teleplugg i förförstärkarändan för anslutning.

4. FJÄRRKONTROLLMOTTAGARE Sensorn, som sitter bakom det runda fönstret, tar emot de infraröda signalerna från fjärrkontrollen. Det måste vara fri sikt mellan fjärrkontrollen och mottagaren för att den skall fungera. Om någonting skymmer mottagaren kan det hända att den inte reagerar på fjärrkontrollkommandona.

16. NÄTSLADD Sätt i nätsladden i ett fungerande vägguttag. Se till att alla anslutningar gjorts innan ni ansluter apparaten.

5. INGÅNGSVÄLJARE Dessa knappar används för att välja vilken signalkälla på C160 som skall skickas till Tape utgångarna och PRE OUT 1 och 2 . Knapparna på fjärrkontrollen har samma funktion som knapparna på apparaten utom Tuner, se nedan. Varje knapp har en lysdiod som visar vilken ingång som valts. PHONO Väljer skivspelaren som kopplats på MM eller MC ingången som aktiv ingång. CD Väljer CD spelare (eller annan källa på linjenivå) som kopplats på CD ingången som aktiv ingång. VIDEO Väljer den videoljudkälla (eller annan källa på linjenivå) som kopplats på VIDEO ingången som aktiv ingång. AUX Väljer den källa på linjenivå som kopplats på AUX ingången som aktiv ingång. TUNER Väljer radiodelen (eller annan källa på linjenivå) som kopplats på Tuner ingången som aktiv ingång. Fjärrkontrollen har separata knappar för AM och FM. Oavsett vilken av dessa man trycker väljs Tuner som aktiv ingång. TAPE 2 Väljer TAPE 2 som aktiv ingång. TAPE 1 Monitor Väljer utgången på en ansluten bandspelare när man spelar upp band eller monitorlyssnar på en inspelning som görs via TAPE 1 ingången. Tryck på Tape 1 knappen en gång för att välja den och en gång till för koppla ur. Tape 1 är en monitoringång som inte påverkar vilken källa som valts. Till exempel om man valt CD som aktiv ingång när man trycker in Tape 1, kommer CD fortfarande att vara aktiv och skickas till både Tape 1 och Tape 2 utgångarna. Ljudet ut i högtalarna är det som kommer från TAPE 1 ingångarna. Förutom den orange lysdioden för TAPE 1 kommer lysdioden för signalkällan att lysa för att visa vilken ingång som är aktiv i monitorläget.

SNABBSTART 1. Anslut RCA kablarna till ett slutsteg. 2. Anslut önskad signalkälla till ingångarna. 3. Anslut högtalare till slutsteget 4. Sätt i nätsladden. 5. Tryck på POWER för att sätta på NAD 160. 6. Slå på slutsteget 7. Tryck på önskad ingångskälla. KONTROLLER PÅ APPARATENS FRAMSIDA 1. AV/PÅ KNAPP Man sätter på apparaten till stand-by läge med POWER knappen. Stand-by indikatorn (nr. 2) ovanför POWER knappen lyser då orange. När ni trycker på någon av knapparna för att välja signalkälla kommer apparaten att tändas. På fjärrkontrollen kan man trycka på stand-by knappen för att sätta på apparaten. Indikatorn ändrar då färg från orange till grönt för att visa att apparaten är påslagen och klar att använda. Samtidigt blinkar lysdioden för CD ingången ett par sekunder och förblir tänd tills man väljer en annan ingång. PÅ FJÄRRKONTROLLEN STAND-BY KNAPP (GRÖN) Observera att i stand-by läge drar C160 väldigt lite ström men vi rekommenderar att man stänger av apparaten helt om den inte skall användas på ett par dagar. Detta gör ni genom att stänga av med knappen på frontpanelen (nr. 1), då släcks alla lampor.

TÄNK PÅ ATT... Fjärrkontrollen som följer med C160 är en universal NAD fjärrkontroll. Det innebär att den kan styra flera olika NAD modeller och att vissa knappar inte används. På NAD C160 används inte knapparna VIDEO 2 och VIDEO 3.

6. BAS & DISKANTKONTROLLER NAD C160 är utrustad med bas och diskantkontroller för att man skall kunna justera klangbalansen. När kontrollen står rakt upp (klockan 12) påverkas signalen inte, ett klickläge visar att den står i mitten. Om basen eller diskanten skall ökas, skall reglaget vridas medsols, om ni vill minska skall reglaget vridas motsols. Bas och diskantkontrollerna påverkar inte vid inspelning via tape utgångarna. 7. TONE DEFEAT Knappen märkt TONE DEFEAT gör att tonkontrollerna kopplas förbi på NAD C160. Om man normalt inte använder tonkontrollerna rekommenderar vi att man kopplar förbi dem med denna knapp. I intryckt läge går signalen förbi tonkontrollerna. Om knappen inte är intryckt passerar signalen tonkontrollerna och kan regleras. 8. BALANSKONTROLL Balanskontrollen justerar den relativa nivån mellan höger och vänster kanal. Mittläget (“klockan 12”) ger lika nivå i höger och vänster kanal. Ett klickmärke visar vad som är mittläge. För att reglera balansen, vrid kontrollen åt det hållet ökad styrka önskas. Balanskontrollen påverkar inte inspelningar som görs via tape utgångarna. 9. VOLYM. Volymkontrollen justerar styrkan på den signal som matas till PRE OUT 1 och 2. Volymkontrollen är motordriven och kan styras från fjärrkontrollen. Inspelningar som görs via TAPE utgångarna påverkas inte. På fjärrkontrollen kan man trycka på knappen märkt MUTE för att temporärt stänga av signalen till slutstegen. Detta läge indikeras av att lysdioden vid den valda signalkällan blinkar. Tryck på MUTE en gång till för att återställa ljudet. MUTE funktionen påverkar ej inspelningar som görs via Tape utgångarna. FÖR ATT GÖRA EN INSPELNING. När någon källa valts sänds dess signal även till de bandspelare som anslutits till TAPE 2 och 1 utgångarna för inspelning. BANDKOPIERING Man kan kopiera band mellan två bandspelare anslutna till NAD C160. Sätt i källkassetten i bandspelaren ansluten till TAPE 2 och ett tomt band i bandspelaren ansluten till TAPE 1. Genom att välja TAPE 2 ingången kan man nu kopiera från TAPE 2 till TAPE 1 och lyssna på signalen från originalbandet. FJÄRRKONTROLLEN Fjärrkontrollen till C160 styr apparatens alla viktiga funktioner och styr även vissa funktioner på NADs radiodelar, kassettdäck och CD spelare. Fjärrkontrollen når cirka 5m. Batterifacket på baksidan av fjärrkontrollen rymmer två batterier av typ R03 (AAA). Vi rekommenderar att ni använder Alkaliska batterier för att de har den längsta livstiden och att de inte läcker. När ni byter batterier så försäkra dig om att de sätts i åt rätt håll så som visas i botten på batterifacket. För en beskrivning av funktionerna hänvisar vi till de tidigare avsnitten i bruksanvisningen.

NOTERA att den fjärrkontroll som medföljer C160 är en universal fjärrkontroll och kan användas till flera olika NAD produkter. Således finns det även knappar för funktioner som ej finns på denna apparaten. Ingångsväljarna för LD och VIDEO 2 och högtalaromkopplarna Speakers A och Speakers B på fjärrkontrollen används inte på C160. Knapparna som används till att välja Ingångskälla fungerar på samma sätt som de på frontpanelen. Det finns dock ett par undantag: VIDEO 1 Väljer den videoljudkälla (eller annan källa på linjenivå) som kopplats på VIDEO ingången som aktiv ingång. TUNER AM, TUNER FM Väljer Tuner ingången på C160 och AM eller FM på en ansluten NAD radiodel MUTE Tryck på MUTE knappen om ni vill stänga av ljudet temporärt. MUTE läget indikeras av att lysdioden vid den valda signalkällan blinkar. Tryck på MUTE igen för att få tillbaka ljudet. MUTE funktionen påverkar inte inspelningar som görs via Tape utgångarna. MASTER VOLUME eller höjer respektive sänker den relativa ljudstyrkan. Den motoriserade volymkontrollen på apparatens framsida visar den inställda volymen. Förutom kommandona som direkt relaterar till funktionerna på C160 finns det andra knappar för att styra de flesta NAD CD spelare, radiodelar och kassettdäck utrustade med NAD-Link: STYRFUNKTIONER FÖR NAD RADIODEL BANK Väljer snabbvalsbank. PRESET eller väljer snabbval av förinställda radiostationer. STYRFUNKTIONER FÖR NAD CD-SPELARE Pausar avspelning. Stoppar avspelning. Startar avspelning eller växlar mellan avspelning och pausläge. eller hoppar fram respektive tillbaka bland spåren på skivan. NEXT DISC hoppar till nästa skiva (gäller NAD CD växlare). STYRFUNKTIONER FÖR NAD KASSETTDÄCK (B för enkeldäck, A & B för dubbeldäck). eller Startar avspelning eller reverserad avspelning. Inspelning/paus sätter däcket i inspelningsläge - tryck Play för att starta inspelningen. Snabbspolning bakåt. Snabbspolning framåt. TÄNK PÅ ATT...Starkt solljus eller innebelysning riktad mot apparaten kan påverka fjärrkontrollens funktion.

BI-AMPING En del högtalare har separata anslutningar för lågfrekvensdelen (basen) och högfrekvens delen (vanligen både mellanregister och diskant). Denna funktion möjliggör att man kan koppla högtalarna i så kallad “bi-amping” dvs. att man driver respektive del med var sin förstärkare, vilket kan ge en bättre ljudkvalitet. NAD C160 har två par utgångar från förförstärkaren (PRE OUT 1 & 2) för att underlätta inkoppling av två stycken slutsteg. Man kan även justera nivån mellan de två utgångarna så att man lättare skall kunna matcha två slutsteg med olika ingångskänslighet och förstärkning så att de får samma utnivå för varje given volyminställning.

Innan ni kopplar in två slutsteg bör ni klargöra vilket av de två stegen som har den högsta förstärkningsfaktorn (det behöver inte vara den med högst uteffekt). Detta gör man genom att spela på dem på samma volyminställning och på samma högtalare. Den förstärkare som spelar högst i denna kombinationen har högst förstärkning och skall kopplas till PRE OUT 2 (nr. 12) och den andra kopplas till PRE OUT 1 (nr.11). Utgå från maxnivån (0dB) och använd VOLUME PRE OUT 2 ratten (nr.13) för att sänka nivån på PRE OUT 2 så att bägge slutstegen spelar med samma nivå.

• Nätsladden ej inkopplad eller apparaten ej påslagen • Tape 1 Monitor inkopplad • Mute påslagen • Hörlurar inkopplade

• Kontrollera nätsladden och att apparaten är påslagen • Koppla ur Tape 1 Monitor • Koppla bort Mute • Koppla ur hörlurarna

INGET LJUD I ENA KANALEN

• Balansen står inte i mittläget • Signalkabeln till slutsteget är inte rätt ansluten eller skadad • Signalkablarna urkopplade eller skadade

• Centrera balansen • Kontrollera anslutningen och kabeln

• Ingen signal • Brum på ingången

• Kontrollera MM/MC omkopplaren. • Kontrollera jordförbindelsen till skivspelaren • Kontrollera om signalkabeln är ansluten till rätt MM/MC ingång

PROBLEM MED PHONOINGÅNGEN

• Svag eller förvrängd signal FJÄRRKONTROLLEN FUNGERAR EJ

• Batterierna slut, eller felaktigt isatta • IR sändaren eller mottagaren skymda • IR mottagaren utsatt för direkt solljus eller stark

• Kontrollera signalkablarna och anslutningarna

• Kontrollera eller byt batterierna • Flytta hindret • Flytta apparaten så att den inte står i solen, ändra belysningen
