MANUAL DE UTILIZADOR C160 NAD

Manual do Proprietário

MANCATO FUNZIONAMENTO DEL

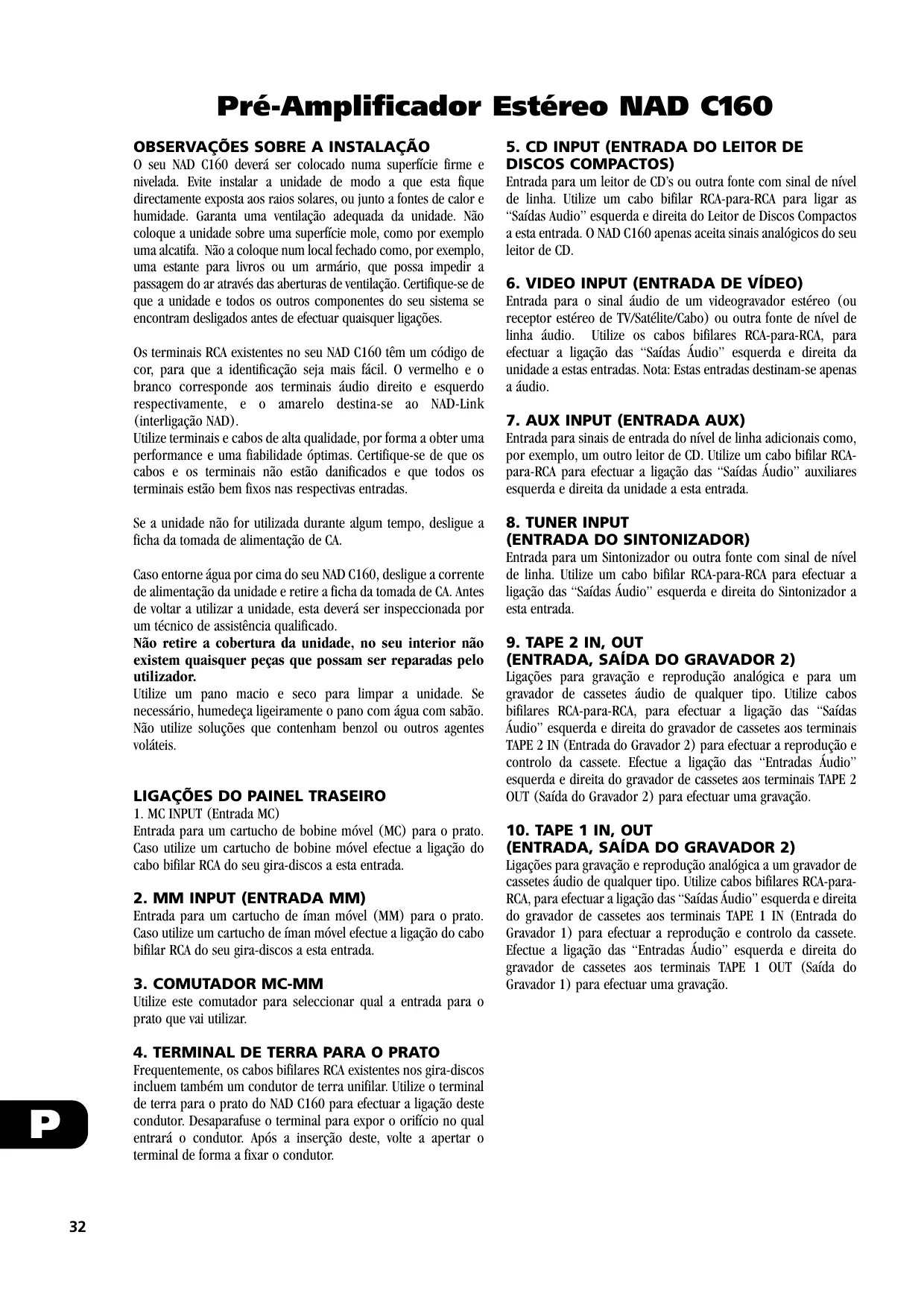

Pré-Amplificador Estéreo NAD C160

OBSERVAÇÕES SOBRE A INSTALAÇÃO

O seu NAD C160 deverá ser colocado numa superfície firme e nivelada. Evite instalar a unidade de modo a que esta fique directamente exposta aos raios solares, ou junto a fontes de calor e humidade. Garanta uma ventilação adequada da unidade. Não coloque a unidade sobre uma superfície mole, como por exemplo uma alcatifa. Não a coloque num local fechado como, por exemplo, uma estante para livros ou um armário, que possa impedir a passagem do ar através das aberturas de ventilação. Certifique-se de que a unidade e todos os outros componentes do seu sistema se encontram desligados antes de efectuar quaisquer ligações. Os terminais RCA existentes no seu NAD C160 têm um código de cor, para que a identificação seja mais fácil. O vermelho e o branco corresponde aos terminais áudio direito e esquerdo respectivamente, e o amarelo destina-se ao NAD-Link (interligação NAD). Utilize terminais e cabos de alta qualidade, por forma a obter uma performance e uma fiabilidade óptimas. Certifique-se de que os cabos e os terminais não estão danificados e que todos os terminais estão bem fixos nas respectivas entradas. Se a unidade não for utilizada durante algum tempo, desligue a ficha da tomada de alimentação de CA. Caso entorne água por cima do seu NAD C160, desligue a corrente de alimentação da unidade e retire a ficha da tomada de CA. Antes de voltar a utilizar a unidade, esta deverá ser inspeccionada por um técnico de assistência qualificado. Não retire a cobertura da unidade, no seu interior não existem quaisquer peças que possam ser reparadas pelo utilizador. Utilize um pano macio e seco para limpar a unidade. Se necessário, humedeça ligeiramente o pano com água com sabão. Não utilize soluções que contenham benzol ou outros agentes voláteis.

LIGAÇÕES DO PAINEL TRASEIRO

1. MC INPUT (Entrada MC)

Entrada para um cartucho de bobine móvel (MC) para o prato. Caso utilize um cartucho de bobine móvel efectue a ligação do cabo bifilar RCA do seu gira-discos a esta entrada.

2. MM INPUT (ENTRADA MM)

Entrada para um cartucho de íman móvel (MM) para o prato. Caso utilize um cartucho de íman móvel efectue a ligação do cabo bifilar RCA do seu gira-discos a esta entrada.

Utilize este comutador para seleccionar qual a entrada para o prato que vai utilizar.

4. TERMINAL DE TERRA PARA O PRATO

Frequentemente, os cabos bifilares RCA existentes nos gira-discos incluem também um condutor de terra unifilar. Utilize o terminal de terra para o prato do NAD C160 para efectuar a ligação deste condutor. Desaparafuse o terminal para expor o orifício no qual entrará o condutor. Após a inserção deste, volte a apertar o terminal de forma a fixar o condutor.

DISCOS COMPACTOS) Entrada para um leitor de CD’s ou outra fonte com sinal de nível de linha. Utilize um cabo bifilar RCA-para-RCA para ligar as “Saídas Audio” esquerda e direita do Leitor de Discos Compactos a esta entrada. O NAD C160 apenas aceita sinais analógicos do seu leitor de CD.

6. VIDEO INPUT (ENTRADA DE VÍDEO)

Entrada para o sinal áudio de um videogravador estéreo (ou receptor estéreo de TV/Satélite/Cabo) ou outra fonte de nível de linha áudio. Utilize os cabos bifilares RCA-para-RCA, para efectuar a ligação das “Saídas Áudio” esquerda e direita da unidade a estas entradas. Nota: Estas entradas destinam-se apenas a áudio.

7. AUX INPUT (ENTRADA AUX)

Entrada para sinais de entrada do nível de linha adicionais como, por exemplo, um outro leitor de CD. Utilize um cabo bifilar RCApara-RCA para efectuar a ligação das “Saídas Áudio” auxiliares esquerda e direita da unidade a esta entrada.

(ENTRADA DO SINTONIZADOR) Entrada para um Sintonizador ou outra fonte com sinal de nível de linha. Utilize um cabo bifilar RCA-para-RCA para efectuar a ligação das “Saídas Áudio” esquerda e direita do Sintonizador a esta entrada.

(ENTRADA, SAÍDA DO GRAVADOR 2) Ligações para gravação e reprodução analógica e para um gravador de cassetes áudio de qualquer tipo. Utilize cabos bifilares RCA-para-RCA, para efectuar a ligação das “Saídas Áudio” esquerda e direita do gravador de cassetes aos terminais TAPE 2 IN (Entrada do Gravador 2) para efectuar a reprodução e controlo da cassete. Efectue a ligação das “Entradas Áudio” esquerda e direita do gravador de cassetes aos terminais TAPE 2 OUT (Saída do Gravador 2) para efectuar uma gravação.

(ENTRADA, SAÍDA DO GRAVADOR 2) Ligações para gravação e reprodução analógica a um gravador de cassetes áudio de qualquer tipo. Utilize cabos bifilares RCA-paraRCA, para efectuar a ligação das “Saídas Áudio” esquerda e direita do gravador de cassetes aos terminais TAPE 1 IN (Entrada do Gravador 1) para efectuar a reprodução e controlo da cassete. Efectue a ligação das “Entradas Áudio” esquerda e direita do gravador de cassetes aos terminais TAPE 1 OUT (Saída do Gravador 1) para efectuar uma gravação.

(SAÍDA DO PRÉ-AMPLIFICADOR 1) O NAD C160 permite-lhe efectuar a ligação de vários amplificadores de potência. Caso esteja a utilizar um único amplificador de potência estéreo, utilize as tomadas PRE OUT 1. Caso esteja a utilizar dois amplificadores de potência especificamente para bi-amplificação, utilize as tomadas para efectuar a ligação do amplificador de potência que tenha o menor nível de ganho. Para obter informações mais pormenorizadas consulte também o capítulo “Bi-amplificação”. Utilize um cabo bifilar RCA-para-RCA para efectuar a ligação das “Entradas Áudio” esquerda e direita do amplificador de potência aos terminais PRE 1 OUT.

(SAÍDA DO PRÉ-AMPLIFICADOR 2) As tomadas PRE OUT 2 podem ser utilizadas para ligar um amplificador de potência adicional. O controlo de VOLUME PRE OUT 2 (13) pode ser utilizado para reduzir o nível de saída do pré-amplificador para o amplificador de potência em até 12 dB. Se regular o controlo de VOLUME PRE OUT 2 para a sua posição máxima (na posição de 0 dB), o nível de saída será idêntico ao das tomadas PRE OUT 1. Caso esteja a utilizar dois amplificadores de potência especificamente para bi-amplificação, utilize as tomadas PRE OUT 2 para efectuar a ligação do amplificador de potência que tenha o maior nível de ganho. Se ajustar o controlo de VOLUME PRE OUT 2 (13) poderá fixar o volume num nível exactamente igual ao do amplificador de potência ligado aos terminais PRE OUT 1. Para obter informações mais pormenorizadas consulte também o capítulo “Bi-amplificação”. Utilize um cabo bifilar RCA-para-RCA para efectuar a ligação das “Entradas Áudio” esquerda e direita do amplificador de potência aos terminais PRE 2 OUT.

13. VOLUME PRE OUT 2 (VOLUME DA SAÍDA

DO PRÉ-AMPLIFICADOR 2) O controlo de VOLUME Pre Out 2 permite-lhe efectuar o ajuste do nível de saída dos terminais PRE OUT 2. O nível de saída pode ser reduzido até 12 dB; e quando regulado para a posição máxima (na posição de 0 dB) o nível de saída será idêntico ao dos terminais PRE OUT 1. Para obter informações mais pormenorizadas consulte também o capítulo “Bi-amplificação”. NOTA: desligue sempre o pré-amplificador e os amplificadores de potência que lhe estão associados antes de efectuar a ligação de qualquer aparelho aos terminais Pre-Out 1 e 2 ou de o desligar destes.

14. NAD LINK IN, OUT

(ENTRADA, SAÍDA DA INTERLIGAÇÃO NAD) O terminal NAD-Link é utilizado para transmitir comandos a partir de outras unidades dotadas com terminais NAD-Link. Esta característica permite que se tenha um controlo centralizado de um sistema completo, permitindo também controlar, através do controlo remoto do pré-amplificador, algumas das funções básicas de outros componentes NAD (como, por exemplo, um leitor de CD ou um gravador de cassetes) que também estejam equipados com uma interligação NAD. Para trabalhar com outras unidades deste tipo, efectue a ligação da Saída da interligação NAD do C160 à Entrada da interligação NAD existente na outra unidade. Os terminais NAD-Link podem ser facilmente ligados em série, terminal IN (entrada) no terminal OUT (saída), de maneira a que se possa controlar um sistema completo a partir dos dispositivos de controlo remoto de uma unidade.

15. 12V TRIGGER OUT (SAÍDA DO

COMUTADOR DE DISPARO DE 12 V) O comutador de disparo de 12 V é automaticamente activado quando se comuta o NAD C160 de Off (desligado) ou de stand-by para On (ligado). Efectue a ligação do comutador de disparo de 12 V a um amplificador de potência ou a uma “régua de alimentação” com várias tomadas de CA e equipada com uma entrada de comutador de disparo de 12 V para efectuar a comutação remota entre on/off (ligar/desligar) destes aparelhos. Para efectuar a ligação do lado do pré-amplificador utilize um cabo cuja extremidade termine num mini-conector de 3,5 mm.

16. CABO DE ALIMENTAÇÃO CA.

Efectue a ligação do cabo de alimentação de CA a uma tomada de parede de CA sob tensão. Antes de efectuar a ligação à corrente de alimentação certifique-se de que todas as ligações foram efectuadas.

17. TOMADAS DE ALIMENTAÇÃO LIGADAS

E DESLIGADAS (APENAS NA VERSÃO AH) Os cabos de alimentação de CA de outros componentes estéreo como, por exemplo, um leitor de CD, podem ser ligados a estas tomadas adicionais. Os componentes que sejam ligados à tomada com a indicação “switched” (ligada) serão ligados e desligados sempre que o pré-amplificador for comutado do modo stand-by ou Off (desligado) para On (ligado) e vice-versa. A corrente de alimentação encontra-se sempre disponível na tomada com a indicação “unswitched” (desligada) desde que o cabo de alimentação do NAD C160 esteja ligado a uma tomada de parede de CA sob tensão. Esta tomada pode ser utilizada para componentes em que seja necessário uma ligação contínua à tomada de alimentação de CA; por exemplo, alguns sintonizadores têm de estar permanentemente ligados à corrente de alimentação para reter a memorização pré-seleccionada. NOTA: O consumo total de energia de quaisquer componentes ligados às tomadas de CA não pode exceder os 100 Watts. Nunca efectue a ligação do cabo de alimentação de um amplificador de potência às tomadas Ligada ou Desligada do NAD C160.

INSTALAÇÃO E LIGAÇÃO RÁPIDA.

1. Efectue a ligação de um cabo bifilar RCA a um amplificador de

2. Efectue a ligação das unidades desejadas aos respectivos

terminais de entrada existentes na parte posterior do aparelho.

3. Efectue a ligação de altifalantes ao amplificador de potência.

4. Efectue a ligação do cabo de alimentação AC.

5. Prima o botão POWER (ALIMENTAÇÃO) para ligar o NAD

6. Ligue o amplificador de potência.

7. Prima o selector de entrada necessário.

COMANDOS DO PAINEL DIANTEIRO

(ALIMENTAÇÃO LIGAR/DESLIGAR) Prima o botão POWER (Alimentação) para comutar o préamplificador para o modo de ‘Stand-by’. O indicador de Stand-by (Nº 2) localizado acima do botão de alimentação irá acender e ficar amarelo. No painel dianteiro, prima qualquer dos botões do selector de entrada para ligar o pré-amplificador. A partir do controlo remoto, prima o botão verde de Stand-by (localizado imediatamente acima dos botões Speakers (Altifalantes) A e B para ligar a unidade. O indicador de Stand-by mudará de amarelo para verde de forma a indicar que a unidade está ligada e pronta a ser utilizada. TELECOMANDO BOTÃO STAND-BY (VERDE) Prima o botão POWER (Alimentação) para ligar a unidade, o indicador de Stand-by existente no painel dianteiro mudará de amarelo para verde passados 2 segundos e, entretanto, o indicador de CD piscará automaticamente 4 vezes, indicando que a unidade está pronta a ser utilizada. NOTA: No modo de Stand-by o C160 consome muito pouca energia. No entanto, recomenda-se que desligue totalmente a unidade, caso esta só venha a ser utilizada alguns dias depois. Desligue completamente a unidade, pressionando o botão POWER situado no painel dianteiro (Nº 1), e todas as luzes irão apagar-se.

2. INDICADOR DE STAND-BY

O indicador LED proporciona informação relativa ao estado do NAD C160: Apagado: a unidade está totalmente desligada. Amarelo: a unidade está no modo de stand-by Verde: a unidade está ligada e pronta a ser utilizada. O LED também piscará quando o pré-amplificador receber um comando do controlo remoto fornecido.

3. TOMADA DE AUSCULTADORES

É fornecida uma tomada para fichas estéreo de 1/4” para ouvir música com auscultadores e que funciona com auscultadores convencionais de qualquer impedância. Se inserir uma ficha de auscultadores nesta tomada, a saída para os terminais PRE OUT 1 e 2 existentes no painel traseiro será automaticamente desligada. O controlo do volume, tonalidade e balanço mantêm-se em funcionamento quando se utilizam os auscultadores para ouvir. Utilize um adaptador adequado para efectuar a ligação dos auscultadores a outros tipos de tomadas como, por exemplo, fichas estéreo de 35 mm da “aparelhagem pessoal”.

NOTA: A utilização dos auscultadores com um volume muito elevado poderá provocar lesões auditivas.

TELECOMANDO O sensor de infravermelhos, localizado por trás desta janela circular, recebe os comandos transmitidos pelo telecomando. Tem de existir uma linha de mira desimpedida entre o telecomando e esta janela pois, caso a via se encontre obstruída, é possível que o telecomando não funcione.

(SELECTORES DE ENTRADA) Estes botões destinam-se a seleccionar a entrada activa para o NAD C160 e o sinal transmitido às saídas Tape (Gravador de Cassetes) e aos terminais PRE OUT 1 e 2. Os botões existentes no telecomando são equivalentes a estes botões, com excepção da entrada do sintonizador (consultar abaixo). Os LED situados por cima de cada um dos botões dos selectores de entrada indicam qual a entrada que foi seleccionada. PHONO (PRATO) Selecciona como entrada activa o gira-discos que esteja ligado às tomadas PHONO MM ou MC. CD Selecciona como entrada activa o leitor de CD (ou outra fonte de nível de linha) que esteja ligado às tomadas do leitor de CD. VIDEO Selecciona como entrada activa o gravador de vídeo (ou receptor estéreo de TV/Satélite/Cabo do pré-amplificador) que esteja ligado às tomadas do gravador de vídeo . AUX Selecciona como entrada activa uma fonte de nível de linha que esteja ligada às tomadas AUX. TUNER (SINTONIZADOR) Selecciona como entrada activa o sintonizador ou outra fonte de nível de linha) que esteja ligado às tomadas do Sintonizador. O telecomando dispõe de botões separados para AM e FM; se premir qualquer destes botões irá seleccionar a entrada do sintonizador do C160. TAPE 2 Selecciona o Tape 2 (Gravador de Cassetes 2), como a entrada activa. TAPE 1 Monitor Selecciona a saída de um gravador de cassetes durante a reprodução e leitura de cassetes, ou durante o controle das gravações que são efectuadas por intermédio dos terminais Tape 1. Pressione uma vez o botão Tape 1 para seleccionar esta entrada e pressione novamente este botão para regressar à selecção de entrada normal. A função Tape 1 é uma função de controlo da cassete que não se sobrepõe à selecção de entrada actual. Por exemplo, se o leitor de CD é a entrada activa quando a função TAPE 1 é seleccionada, o sinal de CD continuará a ser seleccionado e transmitido tanto para a tomada de saída de TAPE 2, como para a de TAPE 2, mas será o som proveniente do gravador que está ligado à tomada Tape 1 que será ouvido. Para além do LED amarelo que indica que o Tape 1 está activado, o LED verde que indica a entrada activa também continuará aceso. NOTA: O telecomando fornecido com o C160 é um telecomando NAD de tipo universal, concebido para controlar aparelhos NAD de diversos modelos. Alguns dos botões existentes neste telecomando estão desactivados, uma vez que as funções que controlam não estão disponíveis no C160. Os botões do selector de entrada Vídeo 2 e Vídeo 3 existentes no telecomando estão desactivados no caso do C160.

6. COMANDOS DE BASS (GRAVES) E TREBLE

(AGUDOS) O NAD C160 está equipado com comandos de tonalidades GRAVES e AGUDOS destinados a regular o equilíbrio tonal do seu sistema. A posição das 12 horas é uma posição neutra sem qualquer amplificação ou supressão, e existe uma lingueta para indicar esta posição. Rode o botão de comando no sentido dos ponteiros do relógio para aumentar a quantidade de Bass ou Treble. Rode o botão no sentido contrário ao dos ponteiros do relógio para diminuir a quantidade de Bass ou Treble. Os comandos de Tone (Tonalidade) não afectam as gravações que são efectuadas com a utilização das saídas Tape (Gravador de Cassetes).

(DESACTIVAÇÃO DA TONALIDADE) O botão de TONE DEFEAT desactiva a secção de controlo de tonalidade do NAD C160. Se normalmente os controlos de tonalidade não forem utilizados e permanecerem na posição das 12 horas, é aconselhável desligar totalmente a secção de controlo de tonalidade utilizando este botão. Na posição ‘para fora’, os circuitos de controlo de tonalidade estão activos, se premir o botão de TONE DEFEAT ‘para dentro’ a secção de controlo de tonalidade é desactivada.

8. BALANCE (BALANÇO)

O comando de BALANCE regula os níveis relativos dos altifalantes esquerdo e direito. A posição das 12 horas fornece um nível igual aos canais esquerdo e direito. Existe uma lingueta que indica esta posição. Se rodar o botão de comando no sentido dos ponteiros do relógio desloca o balanço para o lado direito. Se rodar o botão de comando no sentido contrário ao dos ponteiros do relógio, desloca o balanço para o lado esquerdo. O comando de BALANCE não afecta as gravações que são efectuadas com a utilização das saídas Tape (Gravador de Cassetes).

O controlo de VOLUME destina-se a ajustar o volume geral dos sinais que estão a ser transmitidos aos altifalantes. Funciona através de um motor e pode ser ajustado a partir do telecomando de controlo remoto. O controlo de VOLUME não afecta as gravações que são efectuadas com a utilização das saídas Tape. Prima o botão MUTE (abafamento) existente no telecomando para desligar temporariamente o som para os altifalantes e para os auscultadores. O modo de Mute é indicado pelo piscar do LED de entrada activa. Pressione novamente o botão MUTE para voltar a ouvir som. O modo Mute não afecta as gravações que são efectuadas com a utilização das saídas Tape (Gravador de Cassetes), mas afecta o sinal que é transmitido para a saída do pré-amplificador (Pre Out).

PARA EFECTUAR UMA GRAVAÇÃO

Quando se efectua a selecção de uma fonte, seja ela qual for, o seu sinal também é transmitido directamente a qualquer gravador de cassetes que esteja ligado às saídas de TAPE 2 ou TAPE 1, para que se possa efectuar uma gravação.

CÓPIA DE CASSETE PARA CASSETE

É possível efectuar cópias entre dois gravadores de cassetes que estejam ligados ao seu NAD C160. Para o fazer, é necessário colocar a cassete original no gravador que está ligado a Tape 2 e a cassete virgem no gravador que está ligado a Tape 1. Agora, ao seleccionar a entrada de TAPE 2 pode efectuar a gravação de Tape 2 para Tape 1 e controlar o sinal transmitido pela cassete original.

APARELHO DE CONTROLO REMOTO

O aparelho de controlo remoto controla todas as funções principais do NAD C160 e dispõe também de comandos adicionais para controlar à distância Sintonizadores, Gravadores de cassetes e Leitores de CD NAD. O controlo remoto poderá funcionar até uma distância de 16 pés (5 m). Recomenda-se a utilização de pilhas alcalinas para uma maior duração. Deverão ser colocadas duas pilhas AAA (R 03) no compartimento das pilhas situado na parte detrás do aparelho de Controlo Remoto. Quando substituir as pilhas, certifique-se de que foram colocadas na posição correcta, tal como indicado na base do compartimento das pilhas. Queira, por favor, consultar as secções anteriores deste manual para obter uma descrição completa das funções individuais. NOTA: O telecomando fornecido com o C160 é um telecomando NAD de tipo universal, concebido para controlar aparelhos NAD de diversos modelos. Alguns dos botões existentes neste telecomando estão desactivados, uma vez que as funções que controlam não estão disponíveis no C160. Os botões do selector de entrada LD e Vídeo 2, e os botões dos Speaker Main e Speakers Remote existentes no telecomando estão desactivados no caso do C160. Os botões do selector de entrada têm as mesmas funções que os botões com a mesma indicação existentes no painel dianteiro. No entanto, o telecomando tem algumas diferenças e funções adicionais: VIDEO 1 Selecciona como entrada activa o gravador de vídeo (ou receptor estéreo de TV/Satélite/Cabo do pré-amplificador) que esteja ligado às tomadas do gravador de vídeo .

(SINTONIZADOR AM, SINTONIZADOR FM) Selecciona a entrada de Sintonizador do NAD C160 e a frequência de onda de AM ou FM, respectivamente, de um outro Sintonizador NAD que possa ser controlado com controlo remoto. MUTE (ABAFAMENTO) Prima o botão MUTE (abafamento) para desligar temporariamente o som para os altifalantes e para os auscultadores. O modo de Mute é indicado pelo piscar do LED de entrada activa. Pressione novamente o botão MUTE para voltar a ouvir som. O modo Mute não afecta as gravações que são efectuadas com a utilização das saídas Tape (Gravador de Cassetes).

MASTER VOLUME (VOLUME PRINCIPAL) aumenta ou diminui, respectivamente, a regulação do Volume. O comando motorizado de Controlo de Volume existente no painel dianteiro indica qual o nível para que o volume foi regulado. Para além dos comandos relativos ao próprio amplificador NAD C160, existem outros botões que controlam a maior parte dos Leitores de DC e gravadores de cassetes NAD equipados com uma interligação NAD: TUNER CONTROL (CONTROLE DO SINTONIZADOR) (para ser utilizado com um Sintonizador NAD). BANK selecciona um conjunto de estações de rádio memorizadas. PRESET selecciona um número superior ou inferior de uma estação de rádio memorizada, respectivamente.

(CONTROLE DO LEITOR DE CD’S) (para ser utilizado com um leitor de CD’s NAD). acciona Pause (pausa). acciona Stop (paragem). acciona Play (reprodução) ou comuta entre Play e Pause. acciona Track skip (saltar faixa); Prima uma vez para ir para a próxima faixa, ou para regressar ao início da faixa actual ou à faixa anterior, respectivamente. NEXT DISC Leitura do próximo disco (para comutadores de CD’s NAD).

CASSETTE DECK CONTROL

(CONTROLE DO GRAVADOR DE CASSETES) (para ser utilizado com Gravadores de Cassetes NAD com deck simples (DECK B) ou com deck duplo (A e B)). acciona Forward Play (reprodução do lado frontal da cassete) ou Reverse Play (reprodução do lado reverso da cassete). Record (gravação) / Pause (pausa). Prima este botão para colocar o gravador de cassetes em gravação-pausa. Prima o botão Play para iniciar a gravação. interrompe a reprodução ou a gravação da cassete. acciona Rewind (rebobinagem). acciona Fast Forward (avanço rápido). NOTA: A exposição à luz solar directa ou a uma luz ambiente demasiado forte pode afectar a gama e o ângulo de funcionamento do telecomando de controlo remoto.

BI-AMPLIFICAÇÃO Alguns altifalantes dispõem de terminais de ligação independentes para as secções de LF (baixa frequência) e HF (Alta frequência) do altifalante. Esta característica permite efectuar a “Biamplificação” destes altifalantes, sendo para isso necessário utilizar um amplificador de potência independente para a secção de LF e HF. Isto poderá melhorar a qualidade global do som. O NAD C160 dispõe de dois conjuntos de saídas do préamplificador (PRE OUT 1 e 2) de forma a facilitar as ligações para efectuar a bi-amplificação. Além disso, o nível da saída PRE OUT 2 pode ser reduzido relativamente ao da saída PRE OUT 1 de forma a utilizar amplificadores de potência com diferentes níveis de ganho (factor de amplificação). Para equipar o C160 com amplificadores de potência é necessário decidir, em primeiro lugar, qual o amplificador de potência que tem o maior ganho. Para o fazer basta simplesmente comparar o nível de volume dos amplificadores de potência num sistema idêntico (mantenha o controlo de volume no mesmo nível e utilize as mesmas fontes e altifalantes). O amplificador que reproduzir o som mais alto tem o maior ganho (tenha em conta que não terá necessariamente de ser o amplificador mais potente). Efectue a ligação do amplificador com o maior ganho às tomadas PRE OUT 2 (No. 12) e o outro amplificador de potência às tomadas PRE OUT 1 (No. 11). A partir da posição de nível máximo (0 dB), utilize o controlo de VOLUME PRE OUT 2 (No. 13) para reduzir o nível de saída do PRE OUT 2 de forma a que o nível de volume de ambos os amplificadores de potência fique exactamente igual.

RESOLUÇÃO DE PROBLEMAS

• Cabo de alimentação CA desligado, ou a alimentação eléctrica não está ligada
• Modo Controle Tape 1 seleccionado
• Função Mute activada
• O amplificador de potência está desligado
• Os auscultadores estão ligados

• Verifique se o cabo de alimentação CA se encontra ligado e se a alimentação eléctrica está ligada
• Desactive o modo de Controle Tape 1
• Desactive a função Mute
• Ligue o amplificador de potência
• Desligue os auscultadores

• Botão de controle do balanço não está centrado
• O cabo RCA para o amplificador de potência não está correctamente ligado ou está danificado
• Cabo de entrada desligado ou danificado

• Coloque o botão de controle do Balanço na posição central
• Verifique os cabos e as ligações

• Verifique se o cabo de ligação à terra do prato está ligado

• Pilhas gastas, ou colocadas incorrectamente
• Janelas do receptor ou transmissor IR obstruídas
• Receptor IR exposto a raios solares ou a luz ambiente muito brilhante

• Verifique os cabos e as ligações

• Verifique ou substitua as pilhas
• Coloque a unidade num local em que não esteja directamente exposto aos raios solares e reduza a quantidade de luz ambiente
