BRUKSANVISNING C315BEE NAD

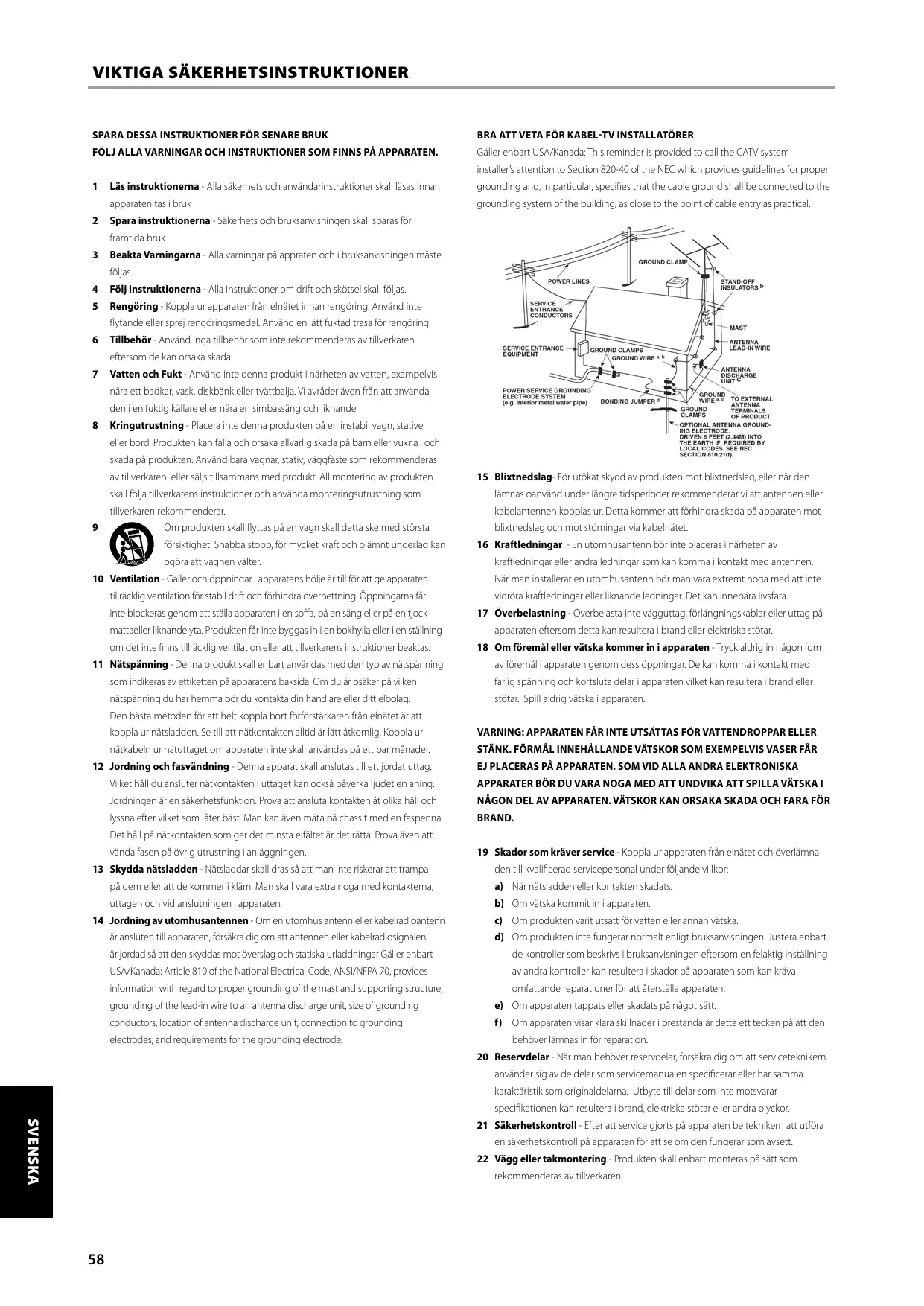

1 Läs instruktionerna - Alla säkerhets och användarinstruktioner skall läsas innan apparaten tas i bruk
2 Spara instruktionerna - Säkerhets och bruksanvisningen skall sparas för framtida bruk.
3 Beakta Varningarna - Alla varningar på appraten och i bruksanvisningen måste följas.
4 Följ Instruktionerna - Alla instruktioner om drift och skötsel skall följas.
5 Rengöring - Koppla ur apparaten från elnätet innan rengöring. Använd inte flytande eller sprej rengöringsmedel. Använd en lätt fuktad trasa för rengöring
6 Tillbehör - Använd inga tillbehör som inte rekommenderas av tillverkaren eftersom de kan orsaka skada.
7 Vatten och Fukt - Använd inte denna produkt i närheten av vatten, exempelvis nära ett badkar, vask, diskbänk eller tvättbalja. Vi avråder även från att använda den i en fuktig källare eller nära en simbassäng och liknande.
8 Kringutrustning - Placera inte denna produkten på en instabil vagn, stative eller bord. Produkten kan falla och orsaka allvarlig skada på barn eller vuxna, och skada på produkten. Använd bara vagnar, stativ, väggfäste som rekommenderas av tillverkaren eller säljs tillsammans med produkt. All montering av produkten skall följa tillverkarens instruktioner och använda monteringsutrustning som tillverkaren rekommenderar.
9 Om produkten skall flyttas på en vagn skall detta ske med största försiktighet. Snabba stopp, för mycket kraft och ojämnt underlag kan ogöra att vagnen välter.
10 Ventilation - Galler och öppningar i apparatens hölje är till för att ge apparaten tillräcklig ventilation för stabil drift och förhindra överhettning. Öppningarna får inte blockeras genom att ställa apparaten i en soffa, på en säng eller på en tjock mattaeller liknande yta. Produkten får inte byggas in i en bokhylla eller i en ställning om det inte finns tillräcklig ventilation eller att tillverkarens instruktioner beaktas.
11 Nätspänning - Denna produkt skall enbart användas med den typ av nätspänning som indikeras av ettiketten på apparatens baksida. Om du är osäker på vilken nätspänning du har hemma bör du kontakta din handlare eller ditt elbolag. Den bästa metoden för att helt koppla bort förförstärkaren från elnätet är att koppla ur nätsladden. Se till att nätkontakten alltid är lätt åtkomlig. Koppla ur nätkabeln ur nätuttaget om apparaten inte skall användas på ett par månader.
12 Jordning och fasvändning - Denna apparat skall anslutas till ett jordat uttag. Vilket håll du ansluter nätkontakten i uttaget kan också påverka ljudet en aning. Jordningen är en säkerhetsfunktion. Prova att ansluta kontakten åt olika håll och lyssna efter vilket som låter bäst. Man kan även mäta på chassit med en faspenna. Det håll på nätkontakten som ger det minsta elfältet är det rätta. Prova även att vända fasen på övrig utrustning i anläggningen.
13 Skydda nätsladden - Nätsladdar skall dras så att man inte riskerar att trampa på dem eller att de kommer i kläm. Man skall vara extra noga med kontakterna, uttagen och vid anslutningen i apparaten.
14 Jordning av utomhusantennen - Om en utomhus antenn eller kabelradioantenn är ansluten till apparaten, försäkra dig om att antennen eller kabelradiosignalen är jordad så att den skyddas mot överslag och statiska urladdningar Gäller enbart USA/Kanada: Article 810 of the National Electrical Code, ANSI/NFPA 70, provides information with regard to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna discharge unit, connection to grounding electrodes, and requirements for the grounding electrode.

BRA ATT VETA FÖR KABEL-TV INSTALLATÖRER

15 Blixtnedslag: För utökat skydd av produkten mot blixtnedslag, eller när den lämnas oanvänd under längre tidsperioder rekommenderar vi att antennen eller kabelantennen kopplas ur. Detta kommer att förhindra skada på apparaten mot blixtnedslag och mot störningar via kabelnätet.
16 Kraftledningar - En utomhusantenn bör inte placeras i närheten av kraftledningar eller andra ledningar som kan komma i kontakt med antennen. När man installerar en utomhusantenn bör man vara extremt noga med att inte vidröra kraftledningar eller liknande ledningar. Det kan innebära livsfara.
17 Överbelastning - Överbelasta inte vägguttag, förlängningskablar eller uttag på apparaten eftersom detta kan resultera i brand eller elektriska stötar.
18 Om föremål eller vätska kommer in i apparaten - Tryck aldrig in någon form av föremål i apparaten genom dess öppningar. De kan komma i kontakt med farlig spänning och kortsluta delar i apparaten vilket kan resultera i brand eller stötar. Spill aldrig vätska i apparaten.

VARNING: APPARATEN FÅR INTE UTSÄTTAS FÖR VATTENDROPPAR ELLER STÄNK. FÖRMÅL INNEHÅLLANDE VÄTSKOR SOM EXEMPELVIS VASER FÅR EJ PLACERAS PÅ APPARATEN. SOM VID ALLA ANDRA ELEKTRONISKA APPARATER BÖR DU VARA NOGA MED ATT UNDVIKA ATT SPILLA VÄTSKA I NÅGON DEL AV APPARATEN. VÄTSKOR KAN ORSAKA SKADA OCH FARA FÖR BRAND.

19 Skador som kräver service - Koppla ur apparaten från elnätet och överlämna den till kvalificerad servicepersonal under följande villkor:

a) När nätsladden eller kontakten skadats.
b) Om vätska kommit in i apparaten.
c) Om produkten varit utsatt för vatten eller annan vätska.
d) Om produkten inte fungerar normalt enligt bruksanvisningen. Justera enbart de kontroller som beskrivs i bruksanvisningen eftersom en felaktig inställning av andra kontroller kan resultera i skador på apparaten som kan kräva omfattande reparationer för att återställa apparaten.
e) Om apparaten tappats eller skadats på något sätt.
f) Om apparaten visar klara skillnader i prestanda är detta ett tecken på att den behöver lämnas in för reparation.

20 Reservdelar - När man behöver reservdelar, försäkra dig om att serviceteknikern använder sig av de delar som servicemanualen specificerar eller har samma karaktäristik som originaldelarna. Utbyte till delar som inte motsvarar specifikationen kan resultera i brand, elektriska stötar eller andra olyckor.

21 Säkerhetskontroll - Efter att service gjorts på apparaten be teknikern att utföra en säkerhetskontroll på apparaten för att se om den fungerar som avsett.
22 Vägg eller takmontering - Produkten skall enbart monteras på sätt som rekommenderas av tillverkaren.

WARNING

FÖR ATT FÖRHINDRA BRAND ELLER RISK FÖR ELCHOCK, UTSÄTT INTE APPARATEN FÖR REGN ELLER VÄTSKA. BLIXTPILSYMBOLEN, INSKRIVEN I EN LIKSIDIG TRIANGEL, ÄR AVSEDD ATT VARNA ANVÄNDAREN FÖR FÖREKOMSTEN AV OISOLERADE DELAR MED LIVSFARLIG SPÄNNING INUTI APPARATENS HÖLJE SOM KAN VARA AV TILLRÄCKLIGSTYRKA ATT SKADA EN PERSON.

SYMBOLEN MED ETT UTROPSTECKEN I EN LIKSIDIG TRIANGEL ÄR AVSEDD ATT UPPMÄRKSAMMA ANVÄNDAREN PÅ VIKTIGA INSTRUKTIONER I BRUKSANVISNINGEN.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

WARNING

Ändringar eller modifikationer som uttryckligen inte godkännts av NAD Electronics för överensstämmelse kan häva rätten att använda apparaten.

WARNING ANGÅENDE PLACERING

För att säkra god ventilation, var noga med att lämna plats runt om apparaten (från de mest utstickande delarna på höljet) lika med eller större än det som visas nedan.

Vänster och höger paneler: 10 cm

Bak panel: 10 cm

Bak panel: 50 cm

VIKTIG INFORMATION FÖR KUNDER I STORBRITANNIEN

VARNING Klipp aldrig av nätkontakten från utrustningen. Om den monterade kontakten inte passar i dina vägguttag eller om kabeln är för kort ber vi dig att skaffa en passande godkänd adapter eller förlängningskabel eller kontakta din handlare. Om kontakten klippts av i alla fall skall SÄKRINGEN TAS BORT och kontakten kastas direkt, för att undika olyckor med att den avklippta kontakten kopplas in i ett vägguttag. Om produkten levereras utan nätkontakt, följ instruktionerna nedan:

VIKTIGT

WARNING Gör inga anslutningar till den större terminalen som är märkt med bokstaven 'E' eller med jordsymbolen eller Färgkoden GRÖN eller GRÖN OCH GUL.

Kablarna i nätkabeln är färgade med följande färger:

BLÅ - NEUTRAL

BRUN - FAS

I det fall dessa färger kanske inte motsvarar färgerna i kontakten gör du på följande sätt:

Den BLÅ kabeln måste anslutas till terminalen märkt med bokstaven 'N' eller med färgen SVART.

Den BLÅ kabeln måste anslutas till terminalen märkt med bokstaven 'N' eller med färgen SVART.

När du byter en säkring, använd enbart rätt storlek och typ och var säker på att sätta i den rätt och sätt tillbaka höljet ordentligt.

OM DU TVIVLAR BER VI DIG ATT KONTAKTA EN ELEKTRIKER

Denna produkten är tillverkad i enlighet med radiointerferens kraven i EEC DIRECTIVE 89/68/EEC och 2006/95/EEC

BRA ATT VETA ANGÅENDE SKYDD AV MILJÖN

När denna apparat när slutet av sin livstid, får den inte slängas tillsammans med vanliga hushållssopor utan den skall lämnas in på en återvinningsstation för elektronik.. Symbolen på apparaten, bruksanvisningen och förpackningen understryker detta.

Materialen kan återanvändas i enlighet med dess markeringar. Olika material kan återanvändas i enlighet med deras markeringar. Genom återanvändning av råmaterial eller andra typer av återvinning av gamla produkter gör du en värdefull insats för miljön.

Kontakta miljöförvaltningen på din ort för att ta reda på var närmaste

återvinningsstation finns.

Modell Nr.:

Serie Nr.:

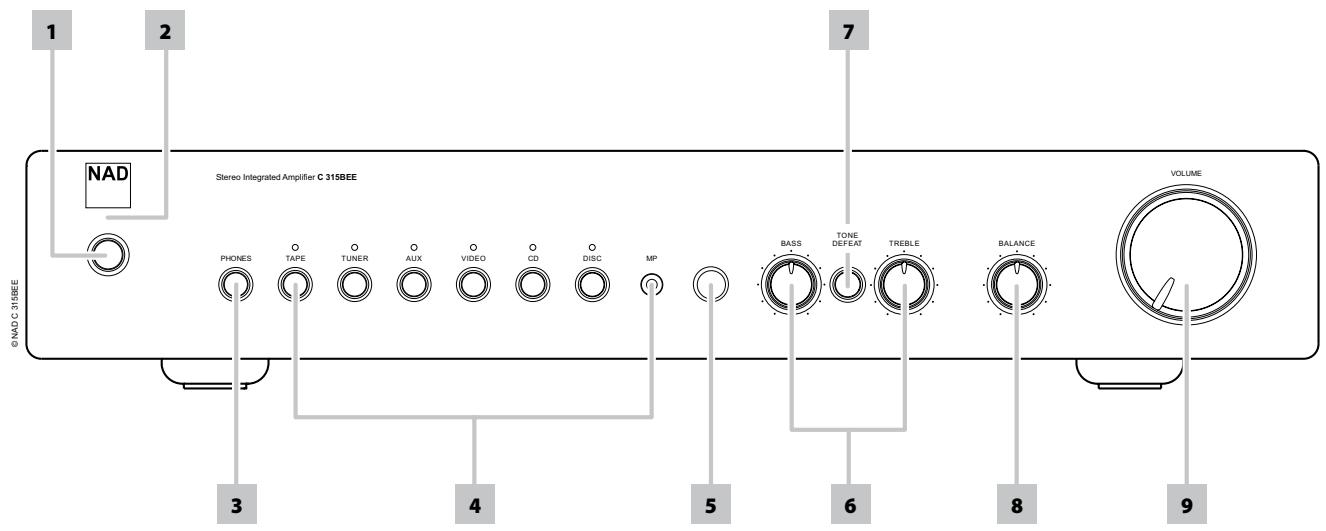

KONTROLLER PÅ APPARATENS FRAMSIDA (FIGUR 1)

Terminals markerade med denna symbol är strömförande och farliga. Externa kablar som ansluts till dessa terminaler kräver installation av en utbildad person eller att man använder färdigterminerade kablar eller sladdar.

NAD är ett registrerat varumärke tillhörande NAD Electronics International, en division inom Lenbrook Industries Limited Copyright 2007, NAD Electronics International, en division inom Lenbrook Industries Limited

BRA ATT VETA VID INSTALLATION

Din NAD C315BEE bör placeras på en jämn, plan yta. Undvik att placera den i direkt solljus eller nära källor som alstrar fukt eller värme. Se till att apparaten får tillräckligt med ventilation. Placera inte apparaten på ett mjukt underlag some exempelvis en matta. Placera inte apparaten instängt som exempelvis i en bokhylla, eller i ett kabinett som kan hindra luftflödet genom ventilationshålen. Se till att apparaten är avslagen innan man gör några anslutningar.

RCA kontakterna på din NAD C315BEE är färgkodade för enkelhetens skull. Röd och vit är höger respekive vänster kanal.

Använd kablar av hög kvalitet för bästa prestanda och tillförlitlighet.

Försäkra dig om att kablar och kontakter inte är skadade och att kontakterna är ordentligt isatta.

För bästa resultat bör du använda en högtalarkabe med minst 1,5mm2 ledningsarea. Om apparaten inte skall användas på ett tag bör nätkontakten kopplas ur.

Om det skulle komma in vatten i din NAD C315BEE, stäng av apparaten och koppla ur nätkontakten ur vägguttaget. Låt en kvalificerad reparatör se över apparaten innan du försöker använda den igen.

TA INTE AV APPARATENS LOCK, DET FINNS INGA DELAR SOM DU SOM ANVÄNDARE KAN ÅTGÄRDA.

Använd en torr, ren trasa för rengöring av apparaten. Om det behövs kan trasan fuktas lätt med tvål och vatten. Använd inga skarpa lösningsmedel för rengöring.

SNABB START:

1 Anslut högtalarna till högtalarkontakterna och signalkällorna till motsvarande ingångar på apparatens baksida.
2 Koppla in nätsladden.
3 Sätt på apparaten i läge ON på POWER-knappen på apparatens baksida, för att sätta C315BEE i stand-by läge.
4 Tryck på standby-knappen på framsidan för att sätta på NAD C315BEE.
5 Tryck på önskad ingångskälla.

KONTROLLER PÅ APPARATENS FRAMSIDA (FIGUR 1)

1 Standby-knapp : Med Standby-knappen sätter du på C315BEE och stänger av till Standby-läge. Denna knapp fungerar enbart om Statusysdioden antingen är grön (då är apparaten påslagen) eller orange (vilket innebär Standby-läge).
2 Power/Standby/Protection LED : När du sätter på apparaten kommer lysdioden att lysa rött i ett par sekunder innan skyddkretsarna kopplas ur. Lysdioden övergår nu till att lysa grönt för att indikera normal drift. I de fall förstärkaren pressas för hårt som exempelvis vid överhettning, Väldigt låga högtalarimpedanser, kortslutning etc. kommer förstärkaren att koppla in sina skyddskretsar vilket visas av att lysdioden ändras från grönt till rött och att ljudet försvinner. I detta fall skall du stänga av förstärkaren med POWER knappen på baksidan, vänta tills den svalnat och eller kontrollera högtalaranslutningarna, kontrollera att den totala impedansen inte understiger 4 ohm. När väl orsaken till att skyddskretsarna avlägsnats kan du sätta på apparaten igen med POWER knappen och sedan med standby-knappen för att använda apparaten som vanligt igen.

3 Hörlursuttag : Det finns ett 6,3mm stereo-teleplugg uttag för att använda till hörlurar och det fungerar med alla vanliga typer av hörlurar. Inkoppling av hörlurar kopplar bort ljudet ur högtalarna automatiskt. Volym-, ton- och balanskontrollen fungerar vid hörlurslyssning. Använd en lämplig adapter för att ansluta hörlurar med andra typer av kontakter som exempelvis 3,5mm kontakter.

SÄKERHETSANVISNINGAR

• Försäkra dig om att volymkontrollen är helt nedvriden (fullt motsols) innan inkoppling eller urkoppling av hörlurar. Höga ljudnivåer kan skada din hörsel.
• Överdrivna ljudvolymer från hörlurar kan orsaka hörselskador.

4 Ingångsväljare : Dessa knappar väljer vilken aktiv ingång på NAD C315BEE vars signal som skall skickas til högtalarna och Tapeutgångarna. Knapparna på fjärrkontrollen har samma funktioner. De gröna lysdioderna ovanför varje knapp indikerar vilken ingång som valts.

TAPE Väljer utgången från en ansluten bandspelare som spelar upp inspelningar gjorda genom Tape kontakterna.

TUNER Väljer radiodelen (eller annan signalkälla med linjenivå) ansluten via Tuner kontakterna som aktiv ingång.

AUX Väljer en signalkälla på linjenivå ansluten på AUX kontakterna som aktiv ingång.

VIDEO Väljer din video (eller stereo TV/Sattellit/Kabel mottagare) ansluten via VIDEO kontakterna som aktiv ingång.

CD Väljer CD-spelaren (eller annan signalkälla med linjenivå) ansluten via CD kontakterna som aktiv ingång.

DISC/MP (Media Player) Väljer en signalkälla på linjenivå ansluten på DISC kontakterna som aktiv ingång. När en 3.5mm stereokontakt sätts i MP kontakten på frontpanelen, tänds indikatorn ovanför kontakten och DISC signalkällan kopplas ur. Det rekommenderas att man sänker volymen helt innan man byter till en annan ingång eller kopplar i eller ur en extern kabel till en mediaspelare.

5 Infra-röd fjärrkontrollmottagrare : Den infraröda mottagaren finns placerad bakom detta runda fönster, tar emot kommandon från fjärrkontrollen. Det måste finnas fri sikt mellan fjärrkontrollen och detta fönster, om det finns hinder i vägen fungerar fjärrkontrollen troligtvis inte.

NOTERINGAR:

Direkt solljus eller väldigt stark belysning kan påverka räckvidden och vinkeln för fjärrkontrollen.

Den medföljande fjärrkontrollen är en universell NAD-modell, framtagen för att styra ett flertal olika NAD modeller.

6 Tonkontroller : NAD C315BEE är utrustad med BASS och TREBLE (Bas & Diskant) tonkontroller för att man skall kunna justera klangbalansen för din anläggning.

Inställningen rakt upp, "klockan 12" är nollinställningen, med varken förstärkning eller dämpning. Vrid kontrollerna medsols för att höja nivån, och motsols för att minska nivån av bas och diskant. Ett märke i mitten visar nolläget. Vrid kontrollerna medsols för att höja nivån, och motsols för att minska nivån av bas och diskant. Ett märke i mitten visar nolläget. Tonkontrollerna påverkar inte inspelningar som görs via Tape utgångarna, men de påverkar signalen som skickas till högtalarna och hörlurarna.

7 Tone defeat: Knappen TONE DEFEAT kopplar förbi tonkontrollerna på NAD C315BEE. Om du normalt inte använder tonkontrollerna rekommenderar vi att du kopplar ur dem med denna knapp. I det utryckta läget är tonkontrollkretsarna aktiva, trycker du in TONE DEFEAT knappen kopplas de ur.
8 Balance : BALANCE kontrollen styr den relativa nivån mellan höger och vänster kanal på högtalarna. Mittläget "klockan 12" ger samma nivå i bägge kanalerna. En markering indikerar denna position. Vrider man kontrollen medsols flyttas balansen mot höger. Vrider man kontrollen motsols flyttas balansen mot vänster. BALANCE-kontrollen påverkar inte inspelningar som görs via Tape utgångarna, men den påverkar signalen som skickas till högtalarna och hörlurarna.
9 Volume : VOLUME- kontrollen justerar den totala ljudnivån på signalen som matas till högtalarna. Den är motordriven och kan justeras via fjärrkontrollen. VOLUME-kontrollen påverkar inte inspelningar som görs via Tape utgångarna, men den påverkar signalen som skickas till högtalarna och hörlurarna.

På fjärrkontrollen kan man trycka på MUTE-knappen för att stänga av ljudet temporärt till högtalare och hörlurarna. Mute-läget indikeras av att lysdioden för den aktiva ingången blinkar. Tryck på MUTE-knappen igen för att sätta på ljudet igen. Mute –funktionen påverkar inte inspelningar som görs via Tape utgångarna, men den påverkar signalen som skickas till högtalarna och hörlurarna.

KONTROLLER PÅ APPARATENS BAKSIDA (FIGUR 2)

1 Disc ingången : Ingång för ytterliggare signalkälla med linjenivå som exempelvis CD, Mini Disc spelare eller utsignalen från en pick-up förstärkare från en skivspelare. Använd en dubbel RCA-kabel för att ansluta till den andra apparatens höger och vänster ljudutgångar.

NOTERA:

• När en 3.5mm stereokontakt sätts i MP kontakten på frontpanelen, tänds indikatorn ovanförkontakten och DISC signalkällan kopplas ur.
• Det rekommenderas att man sänker volymen helt innan man byter till en annan ingång eller kopplar i eller ur en extern kabel till en mediaspelare.

2 CD ingången : Ingång för en CD eller annan signalkälla med linjenivå. Använd en dubbel RCA-kabel för att ansluta till CD-spelarens höger och vänster ljudutgångar. NAD C315BEE kan bara använda de analoga signalerna från din CD-spelare.
3 Video input : Ingång för ljudet från en stereovideo (eller stereo TV/Sattellit/Kablemottagare) eller annan signalkälla med linjenivå. Använd en dubbel RCA-kabel som du ansluter till höger och vänster ljudutgång till dessa ingångar. Notera: Detta är enbart ljudingångar.
4 AUX ingång : Ingång för en extra ljudkälla med signal på linjenivå som exempelvis ytterliggare CD-spelare. Använd en dubbel RCA-kabel för att ansluta till den andra apparatens höger och vänster ljudutgångar.
5 Tuner ingången : Ingång för en Radiodel eller annan signalkälla med linjenivå. Använd en dubbel RCA-kabel för att ansluta till den andra apparatens höger och vänster ljudutgångar.
6 Tape In/Out : Anslutning för en analog inspelnings/uppsplenings utrustning av något slag.. Använd en dubbel RCA-kabel för att ansluta höger och vänster kanal ljudutgång på inspelningsapparaten till TAPE IN kontakterna för avspelning och monitorlyssning. Anslut höger och vänster ljudingång på inspelningsutrustningen till TAPE OUT kontakterna för inspelning.

HUR DU GÖR EN INSPELNING

När någon signalkälla är vald kommer dess signal också att matas till den på TAPE OUT anslutna inspelningsapparatens ingångar.

7 Speakers : Högtatalkontakter för högtalare med en impedans på 4 ohm eller mer. Anslut höger högtalare till terminalerna märkta 'R +' och 'R-'. var noga med att se till att 'R+' ansluts till '+' terminalen på din högtalare och 'R-' ansluts till högtalarens '-' terminal. Anslut terminalerna 'L+' och 'L-' på vänster högtalare på samma sätt. Använd alltid högtalarkabel med en grovlek på minst 1,5mm2 eller tjockare till din NAD C315BEE. De kraftiga högtalarterminalerna som tål höga strömstyrkor kan användas som skruvterminaler eller för kablar med antingen spadar eller pinn-kontakter eller kablar med skalade ändar.

Skalade kablar och pinn-kontakter skall stickas in i hålet i terminalens skaft. Skruva upp högtalarterminalens plastmutter tills hålet i skaftet syns. Tryck in den skalade kabeln eller pinn-kontakten genom hålet och spänn fast den med muttern ordentligt. Försäkra dig om att inga lösa kardeler från högtalarkablarna sticker ut från terminalerna och kan orsaka kortslutning. Se till att den skalade delen eller pinnen är max 1cm lång och att inga lösa kardeler sticker ut.

8 AC line cord : Koppla in nätsladden till ett fungerande vägguttag. Se till att du är klar med alla anslutningar innan du kopplar in apparaten till elnätet.
9 Huvudströmbrytare POWER kontakten är apparatens huvudströmbrytare. När kontakten står i ON positionen är C315BEE i standby-läge som visas av den orangea Status lysdioden ovanför power-knappen på apparatens framsida. Om du har för avsikt att inte använda förstärkaren på ett tag så stänger du av den med POWER knappen genom att sätta den i OFF positionen.

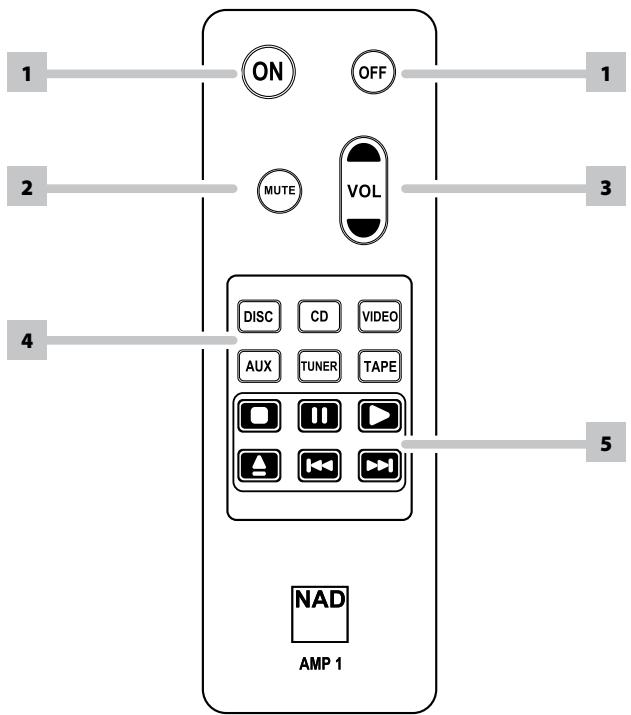

FJÄRRKONTROLL AMP 1 (FIGUR 4)

Fjärrkontrollen hanterar alla huvudfunktioner på NAD C315BEE och har även knappar för att styra NAD CD-spelare. Den fungerar på avständ upp till 5m. Alkaliska batterier rekommenderas för bästa livslängd. Ett CR2025 batteri skall sätta i batterifacket på baksidan av fjärrkontrollen (se Figur 4). Se tidigare dela av bruksanvisningen för förklaringar av de individuella funktionerna. När ett kommando tas emot kommer Status/protection lysdioden att blinka.

1 POWER ON & OFF : NAD C315BEE fjärrkontrollen har separata På och Av knappar. Detta kan var användbart för att alla apparater skall sättas på eller stängas av samtidigt. Detta gör att alla apparater stängs av till standby samtidigt när man trycker OFF eller slås på när man trycker på ON. Annars kan det hända att vissa apparater sätts på och andra stängs av om man bara har en funktionsknapp för detta. (Tänk på att de andra apparaterna måste kunna hantera separata på och av kommandon också för att detta skall fungera.) Tryck på ON knappen för att sätta på apparaten från standby till drift, lysdioden (Fig1, nr2) växlar från orange, till rött och sedan till grönt. Tryck på OFF knappen för att stänga av apparaten till standby-läge: Nu ändrar indikatorn färg till orange.
2 MUTE- Tryck på MUTE: knappen temporärt för att stänga av ljudet till högtalarna och hörlurarna. Tryck på MUTE-knappen igen för att sätta på ljudet igen. Mute –funktionen påverkar inte inspelningar som görs via Tape utgångarna, men den påverkar signalen som skickas till högtalarna och hörlurarna.

3 MASTER VOLUME : Tryck på MASTER VOLUME eller knapparna för att öka respektive sänka ljudnivån. Släpp knappen när du nätt önskad ljudnivå. Den motoriserade volymkontrollen visar den inställda nivån. Tonkontrollerna påverkar inte inspelningar som görs via Tape utgångarna, men de påverkar signalen som skickas till högtalarna och hörlurarna.
4 INPUTS : Ingångsväljarknapparna gör samma saker som knapparna på apparatens framsida.
5 CD PLAYER CONTROL : (för NAD CD-spelare)

II aktiverar paus
■ Aktiverar stop
▶ Aktiverar avspelning eller växlar mellan avspelning och paus.
Hoppar ett spår bakåt.
▶▶▶ Hoppar ett spår framåt.
▲ aktiverar öppning och stängning av CD släden, (Open/Close), tryck en gång för att öppna släden och sedan igen för att stänga släden och börja spela.

NOTERA

• Den medföljande fjärrkontrollen är en universell NAD-modell, framtagen för att styra ett flertal olika NAD modeller.
• Direkt solljus eller väldigt stark belysning kan påverka räckvidden och vinkeln för fjärrkontrollen.

FJÄRRKONTROLL AMP 1 (FIGUR 4)


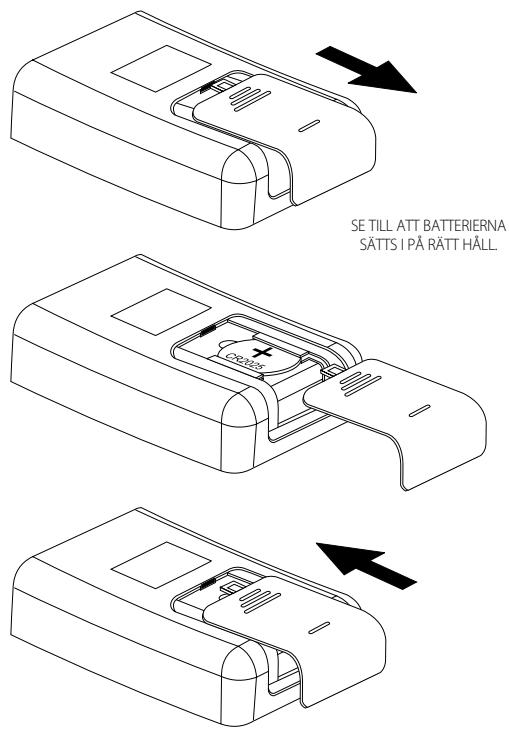

SE TILL ATT BATTERIENA SÄTTS I PÅ RÄTT HÄLL.

WARNING!

Utsätt inte batterierna eller fjärrkontrollen för stark värme, eld eller liknande.

PROBLEM	ORSAK	LÖSNING
INGET LJUD	Nätkabeln ej ansluten eller apparaten ej påslagen	Kontrollera nätkabeln och att apparaten är påslagen
	"Mute" är inkopplat	Koppla ur "Mute"
	Hörlurar inkopplade	Koppla ur hörlurarna
INGET LJUD I ENA KANALEN	Balansen inte inställd i mittläget	Centrera Balanskontrollen
	Högtalarna inte korrekt anslutna eller trasiga	Kontrollera anslutningarna till högtalarna
	En signalkabel är urkopplad eller skadad	Kontrollera kablar och kontakter
SVAG BAS / DÅLIGT STEREOPERSPEKTIV	Högtalarna är kopplade ur fas	Kontrollera alla högtalaranslutningarna
FJÄRRKONTROLLEN FUNGERAR INTE	Batterierna slut eller felmonterade	Kontrollera eller byt batterier
	IR sändaren eller mottagarförnstret är skymda	Flytta hindret
	IR mottagaren i direkt solljus eller i skarp belysning	Flytta apparaten från solljuset eller dämpa belysningen
POWER/PROTECTION INDIKATORN BÖRJAR LYSA RÖTT UNDER DRIFT	Förstärkaren är överhettad	Se till att ventilationshålen på apparatens över och undersida inte är blockerade. När förstärkaren har svalnat kan den sättas på igen.

LINJENIVÅINGÅNGARNA (DISC, CD, VIDEO, AUX, TUNER, TAPE) MÄTT VID HÖGTALARUTGÅNGARNA

Ingångsimpedans (R och C)	50k + 100pF
Ingångskänslighet, vid angiven effekt	200mV
Maximal insignal	7V

LINJENIVÅUTGÅNGAR

Utgångsimpedans

Tape

Källans Z + 600Ω

TONKONTROLLER

Diskant		±5dB vid 10kHz
Bas		±8dB vid 100Hz
Kontinuerlig uteffekt vid 8W^2		40W (16dBW)
Angiven distorsion (THD 20Hz - 20kHz)		0.02%
Klippningseffekt (maximal kontinuerlig effekt per kanal 4W och 8W)		40W
IHF Dynamikutrymmet	8Ω	45W, +16.5dB
	4Ω	60W, +17.8dB
IHF dynamisk effekt (max kortvarig effekt per kanal)	8Ω	90W (19.5dBW)
	4Ω	120W (20.8dBW)
Dämpfaktor (ref. 8Ω, 1kHz)		>200
Spänningsförstärkning		39dB
Signal/brusförhållande, A-vägt	ref. 1W	95dB
THD + brus ^3		<0.02%
SMPTE IM ^4		<0.02%
IHF IM ^5		<0.01%
Hörlurs utgångsimpedans		68Ω

FYSISKA MÅTT

Dimensioner (B x H x D)6	Netto	435 x 70 x 242mm
	Brutto*	435 x 80 x 292mm
Nettovikt		5.25kg
Bruttovikt		6.5kg

1 Från CD ingång till högtalarutgång, volyminställning för 500mV vid, 8W 1W ut
2 Minimieffekt per kanal, 20Hz - 20kHz, båda kanalerna drivna med mindre än angiven distorsion.
3 Total harmoniskdistortion, 20Hz - 20kHz från 250mW till angiven effekt
4 Intermodulationsdistortion, 60Hz - 7kHz, 4:1, från 250mW till angiven effekt
5 CCIF IM distortion, 19 + 20kHz angiven effekt
6 Brutto dimensioner inkluderar fötter, volymratt och högtalarterminaler i utskruvat läge.

Specifikationerna kan ändras utan föregående meddelande. Gå in på www.nadelectronics.com för den senaste versionen av bruksanvisningen och mer information om din C315BEE.
