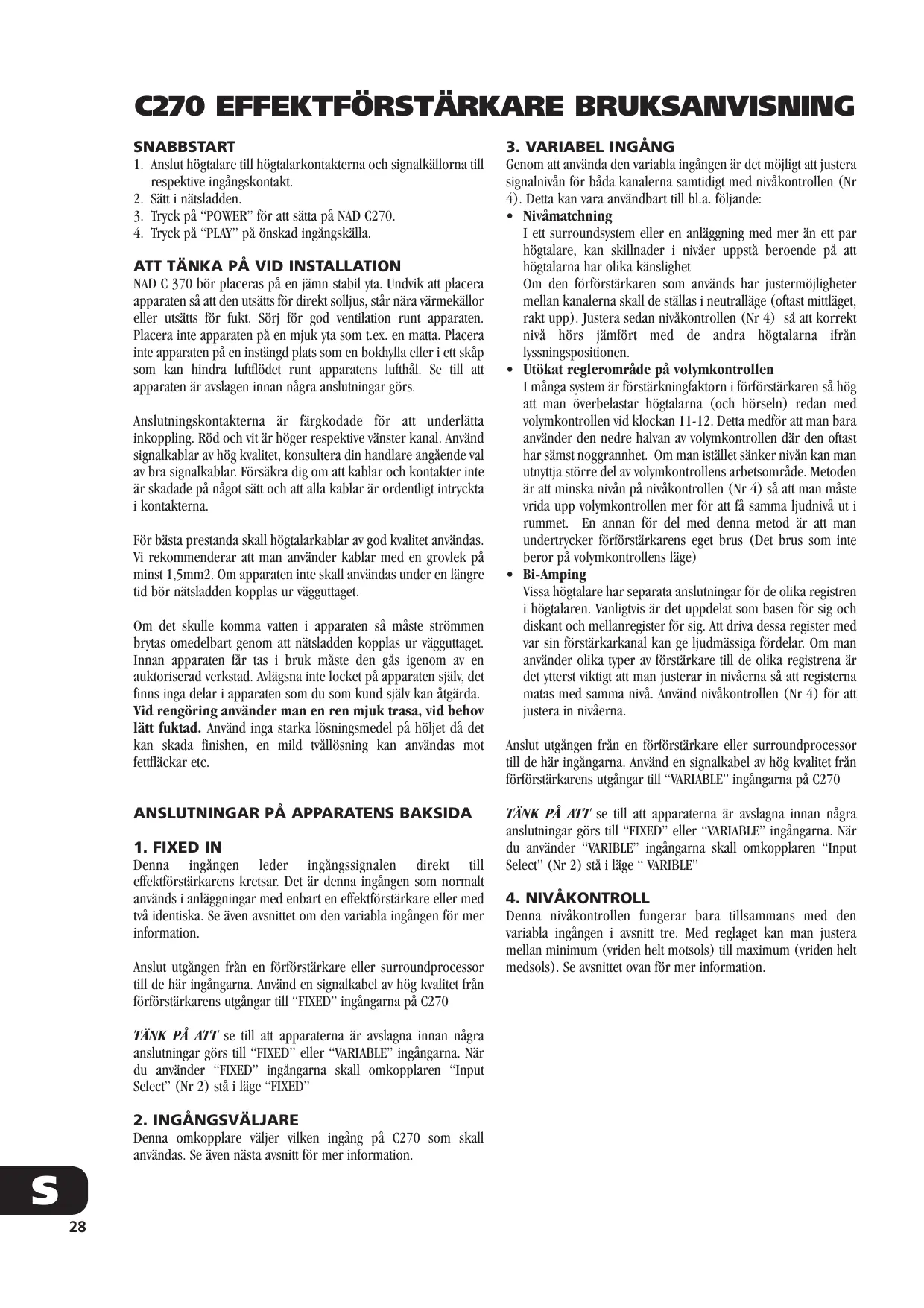

BRUKSANVISNING C270 NAD
- Anslut högtalare till högtalarkontakterna och signalkällorna till respektive ingängskontakt.
- Satt i natsladden.
- Tryck på "POWER" für att sätta på NAD C270.
- Tryck på "PLAY" på önskad ingångskälla.
ATT TÄNKÅ PÅ VID INSTALLATION
NAD C 370 bör placeras på en jämn stabil yta. Undvik att placera apparaten sä att den utsäts for direkt solljus, stär näre varmekällor eller utsäts for fukt. Sörj for god ventilation runt apparaten. Placera inte apparaten på en mjuk yta som t.ex. en matta. Placera inte apparaten på en instängd plats som en bokhylla erler i ett skåp som kanhindra luftflödet runt apparatens lufthäl. Se till att apparaten ar avslagen innan nagra anslutningar gös.
Anslutningskontakterna ar färkgodade for att underlätta inkoppling. Röd och vit ar höger respektive vänster kanal. Använd signalkablar av hog kvalitet, konsultera din handlare angäende val av bra signalkablar. Försäkra dig om att kablar och kontakter inte ar skadade på nagot satt och att alla kablar ar ordentlich intryckta i kontakterna.
För bösta prestanda skall högtalarkablar av god kvalitet användas. Vi rekommenderar att man använder kablar med en grovlek på minst 1,5mm2. Om apparaten inte skall användas under en langre tid bör natsladden koplas ur vagguttaget.
Om det skulle komma vatten i apparaten så måste strömmen brytas omedelbart genom att natsladden kopplas ur vagguttaget. Innan apparaten fär tas i bruk måste den gåsigenom av en auktoriserad verkstad. Avlagsna inte locket på apparaten själv, det finns inga delar i apparaten som du som kund själv kan ätgärda.
Vid rengöring använder man en ren mjuk trasa, vid behov lätt fuktad. Använd inga starka进展情况medel på holjet daß det kan skada finishen, en mild twalösning kan anvandas mot fetfläckar etc.
ANSLUTNINGAR PÄ APPARATENS BAKSIDA
1. FIXED IN
Denna ingangen leder ingangssignalen direkt till effektforstarkarens kretsar. Det ar denna ingangen som normalt anvands i anlagninger med enbart en effektforstarkareller med två identiska. Se även avsnittet om den variabla ingangen for mer information.
Anslut utgangen frän en forforstärkare eller surroundprocessor till de har ingängarna. Använd en signalkabel av hög kvalitet fran forforstärkarens utgangar till “FIXED” ingängarna på C270
TÄNK PÄ ATT se till att apparaterna ar avslagna innan nagra ansluttingar gös till "FIXED" erler "VARIABLE" ingängarna. När du använder "FIXED" ingängarna skall omkopplaren "Input Select" (Nr 2)/Stä i läge "FIXED"
2.INGANGSVALJARE
Denna omkopplare väljer vilken ingäng på C270 som skall användas. Se även;nästa avsnitt for mer information.
3. VARIABEL INGÄNG
Genom att anynda den variabla ingangen ar det möjtigt att justera signalniv'an for bada kanalerna samtidigt med nivakkontrollen (Nr 4). Detta kan vara användbart till bl.a. foljande:
Nivamatching
I ett surroundsystem erer en anlaggning med mer aan ett par hegtalare, kan skillnader i nivaer uppsta beroende pa att hegtalarna har olika känsligth
Om den forforstärkaren som används har justermöglicheter mellan kanalerna skall de ställas i neutralläge (oftast mittlåget, rakt upp). Justera sedan nivåkontrollen (Nr 4) sa att korrekt niva hörns jämfort med de andra högtalarna ifrän lyssningspositionen.
- Utokat reglerområde på volymkontrollen
I manga systemär Förstärkningfaktorn i förstärkaren söh att man överbelastar högtalarna (och hörseln) redan med volymkontrollen vid klockan 11-12. Detta medfor att man bara anvander den nedre halvan av volymkontrollen)där den oftast har sämst noggrannhet. Om man istället sänker niven kan man utnyttja större del av volymkontrollens arbetsområde. Metoden ar att minska niven på nivakontrollen (Nr 4) sa att man maste vrida upp volymkontrollen mer for att fä samma ljudniva ut i rummet. En annan for del medenna metod ar att man undertrycker forforsärkarens eget brus (Det brus som inte beror på volymkontrollens lige)
Bi-Amping
Vissa högtalare har separata anslutningar for de olica registren i högtalaren. Vanligtvis ar det uppelat som basen for sig och diskant och mellanregister for sig. Att driva dessa register med var sin forstarkarkanal kan ge ljudmässiga fordelar. Om man anvander olica typer av forstarkare till de olica registrena ar det ytster viktigt att man justerar in niværna sa att registerna matas medamma niva. Använd nivakontrollen (Nr 4) for att justera in niværna.
Anslut utgangen frän en forforstärkare eller surroundprocessor till de har ingängarna. Använd en signalkabel av hög kvalitet frän forforstärkarens utgangar till “VARIABLE” ingängarna på C270
TÄNK PÅ ATT se till att apparaterna är avslagna innan nagra anslutningar gör s till “FIXED” eller “VARIABLE” ingängarna. När du använder “VARIABLE” ingängarna skall omkopplaren “Input Select” (Nr 2) stä i läge “VARIABLE”
4. NIVAKONTROLL
Denna nivakontrollen fungerar bara tillsammans med den variabla ingangen i avsnitt tre. Med reglaget kan man justera mellan minimum (vragen welt motsols) till maximum (vragen welt medsols). Se avsnittet oven for mer information.
5. HÖGTALARTERMINALER A & B
NAD C270 är utrustad med två par högtalarkontakter. Använd “A” För dina ordinarie högtalare och “B” För dina extra högtalare, t.ex. i ett annat rum.
Om du skall använda forstärkaren som vanligt ansluter du höger högtalare till terminalerna markta “R+” och “R-” och försakra dig om att “R+” är ansluten till högtalarens pluspol och “R-” är ansluten till högtalarens minuspol. Anslut vänster högtalare till “L+” och “L-” på samma sätt. I bryggkopplat lige ansluter du enbart en högtalare till terminalerna markerade med “R+” och “L+” sö att “L+” kopplas till högtalarens positiva terminal och “R+” kopplas till den negativa terminalen. Se även avsnittet “Bryggkoppling” i detta kapitel (Nr 6).
Använd högtalarkablar med en grovlek på minst 1,5mm2 och av god kvalitet. Högtalarterterminalerna klarar av höga effekter och kan anslutas på flera olika satt:
Skalade kablar och "PIN"-kontakter
Sära på kablarna och skala av ungefär en centimeter isolering på varje kabel och tinna ihopänden på varje kabel För sig. Skruva ur hylsan på högtalarterminalen och För in den skaladeänden på kabeln eller pinkkontakten i det hal som finnsigenom sidan på kontakten och spänn Åt hylsan sä Hart som fornuftet medger. Kontrollera sä att inga Lossa kopparträdar hänger lost utanfor kontakten och kan orsaka kortslutning. En pinkkontakt Årett sunt metallstift som klams erller lods fast iänden på kabeln. Stiftets smala ände kan sedan träsigenom högtalarterminalen på tvären genom det hal som finns där, hylsan på terminalen spannes sedan Åt sa att stiftet lases.
OBSERVERA: Försäkra dig om att högtalarna har en impedans på 4 ohm eller mer;när du ansluter ett par högtalare. Om du skall ansluta två par högtalare samtidigt skall dessa ha en impedans somær på 8 ohm eller mer.I bryggkopplat lige maste de anslutna högtalarna ha en impedans på 8 ohm eller högre.
Stäng alltid av utrustingen innan nagra anslutningar gös.
6. BRYGGKOPPLING
NAD C270 kan användas som en mono (bryggkopplad) sö att man fär ut mer ön dubla uteffekten, 2^120Watt kontra I300Watt. På sö tätt kan C270 användas till en anlaggning med extrem Hög effekt eller hemmabioanlaggning genom att koppla tillytterliggare effekt Förstärkare.
Bryggkopplingsomkopplaren skall dā slås over i läge “Bridge” och högtalarterminalerna ansluts istället med “L+” till högtalarens positiva terminal och “R+” till högtalarens negativa terminal. Anslut källan till vänster “Fixed” eller “Variable” ingäng.
I bryggkopplat lage lamnar forstarkaren ungefär 300W i en högtalare med 8 ohms impedans. I detta lage upplever forstarkaren det som om impedansen på högtalarna halveras. I bryggkopplat lage ar det viktigt att högtalaren har en impedans på minst 8 Ohm. Högtalare med lagre impedans kan overhetta forstarkaren vid höga nivaer.
Lysdioden for bryggkoppling på frontpanelen (figur 2, nr 2) lyser;när bryggkoppling ar inkopplat.
VIKTIGT: Anslut ingenting till den högra "Fixed" eller "Variable" ingången i bryggkopplat läge.
TÄNK PÅ ATT se till att apparaterna År avslagna innan nagra anslutningar gös.
7. SOFT CLIPPING™
När en förstarkare dravså att den angivna effekten överskrids "klipper" förstarkaren. Det innebär att topparna på vögformen klips av och ljudet later sprucket och obehagligt. Risken att förstora högtalarna ar mycket stor om en förstarkare klipper. NADs SOFT CLIPPING™ ar en krets som reducerar grades av klippning mjukt sā att ljudet inte forvrängs lika mycket.
Om du bara lyssnar på musik med ganska lag niva kan du lata denna Funktion vara frankopplad. Men den bör anvandas om man kan tankas spelà högt att Förstärkarenkommen att arbeta pa gräsen av sin formága.
En lysdiod pa apparatens framsida indikerar att Funktionen ar inkopplad.
8. 12V TRIGGER AUTOMATISKT AV OCH PÅSLAG
Denna omkopplare möjiggör att man kan styra till- och fränslag frän en annan apparat i anlaggningen som t.ex. förforstärkaren eller nagon annan apparat utrustad med en 12V Trigger utgang.
Omkopplaren skall vara i läge "ON" for att ingangen skall vara aktiv. I läge "OFF" reagerar inte forstärkaren på kommandon påenna ingäng.
9. 12V TRIGGER INGÄNG
Denna ingangen kan man anvanda for att kontrollera av- och pascalag frän nagoon annan apparat t.ex. forsteg etc. som ar utrustade med en "Trigger" Funktion for fjarrstyrt av- och pascalag.
For att kunna styra av- och pascalag på en extern component genom C270, ansluter du 12V ingangen from C270 till den andra apparatusens motsvarande utgang. Kontakten aren standard mini tele plugg 3,5mm (mono), Spetsen aren positiva och den andra delen jord. Innan nagra anslutninger gors skall apparaten kopplas frän elnätet. Kontrolera specifikationerna på de komponenter du skall an Schluta sa att du forvissar dig om att de ar kompatibla med NADs utgang.
Om ovanstäende instruktioner inte beaktas kan skada uppsta pa C270 aller anslutna apparater. Om du ar osaker pa anslutningar, installation och anvanding, bör du kontakta din NAD handlare.
10. NÄTSLADD
Satt i natsladden i ett fungerande vagguttag. Se till att alla anslutningar gjorts innan du ansluter apparaten.
KONTROLLER PÄ APPARATENS FRAMSIDA (FIG 2)
1. AV/PÅ KNAPP
Man sätter på apparaten med POWER knappen och after att par sekunder lyser Stand-By indikatorn (Nr 2) och after att litet tag slocknar den for att visa att apparaten ar Clear att använda.
NAD C270 kan även slås på och av via andra apparater med 12V Trigger ingängen. För att det skall fungera måste apparaten vara pāslagen och vara sö hela tiden. Nu kan man styra på och av med Trigger ingängen mellan pāslaget lige och Stand-By. Nu följer apparaten av- och pāslag frän den apparaten som den är ansluten till. För att det skall fungera måste Trigger omkopplaren på baksidan vara i lige “ON”. Se även avsnitt 8 och 9 für mer information.
OBSERVERA: I Stand-by läge forbrukar C270 mycket lite effekt. Vi rekommenderar dock att man stänger av apparaten helt om den inte skall anvandas på ett par dagar. Stäng av den helt genom att trycka på POWER knappen på apparatens framsida (nr 1). Nu släcks alla lampor.
2. STAND-BY/SKYDDLAGESINDIKATOR
När man slár på apparaten, tänds indikatorn med och afterett tag slocknar den nar Förstärkaren ar klar att använda.
I de fall Förstkärkaren utsats for overansträngning som t.ex. Überhettning, extrem lag högtarimpedans aller kortslutning kommer Förstkärkaren att kopla in sina skyddskretsar. Indikatorn lyser d'rott och ljudet tystnar. I sādana fall skall Förstkärkaren stängas av. Avakta tills den svalnat och/eller kontrollera alla ansluttingar till högtalarna. Kontrollera att högtarimpedansen inte understiger fya ohm. Sā snart orsaken till att skyddskretarsna slagit till atgårdats kan Förstkärkaren slås påigen.
Diagrammet nedan visar Funktionen for Standby/skyddslagesindikatorn:
| Släckt | Grönt | Rött |
| Normal drift | ● | | |
| Stand-by | | ● | |
| Skyddsläge | | | ● |
3. SOFT CLIPPING™ INDIKATOR
En grön lysdiod visar att Soft Clipping™ liget ar inkopplat. Se även kapitlet om “Anslutningar på apparatens baksida” del 7 För mer information.
4. BRYGGKOPPLINGSINDIKATOR
Denna indicator ar tänd om forstärkaren ar bryggkopplad. Se även kapitlet "Anslutningar på apparatens baksida", del 6 für mer information.
| FELSÖKNING |
| Problem | Orsak | Lösning |
| INGET LJUD | ·Nätsladden ej inkopplad eller apparaten ej påslagen
·Ingångsväljaren ej i rätt[låge
·Nivåkontrollen nerskruvad | ·Kontrolera nitsladden och att apparaten är påslagen
·Ändra omkopplaren
·Skruva upp nivåkontrollen |
| INGET LJUD I ENA KANALEN | ·Högitalarna är inte rätt anslutna aller skadade
·Signalkablarna urkopplade aller skadade | ·Kontrolera ansluttingarna och högtalarna
·Kontrolera signalkablarna och ansluttingarna |
| SVAG BAS/DIFFUS STEREOBILD | ·Högitalarna anslutna ur fas
·Förstärkaren är bryggkopplad med högtalare normalt anslutna | ·Kontrolera ansluttingarna på högtalarna
·Koppla ur bryggkopplingen |
| POWER/SKYDDLAGESIYSDIODEN LYSER RÖTT VID ANVÄNDANDE | ·Förstärkaren är overhettad
·Högitalarimpedansen är für låg | ·Stäng av förstärkaren. Se till att ventilations hällen på apparatens över-och undersida. Efter att förstärkaren har svalnat kan den slås påigen
·Se till sä att anslutna högtalarres impedans inte understiger 4 ohm.
·Kontrolera sö att högtarkablarna inte är kortslutna |
| POWER / SKYDDLAGESIYSDIODEN LYSER KONTINUERLIGHT RÖTT EFTER PÅSLAG | ·Högitalarkablarna är kortslutna | ·Stäng av förstärkaren och kontrolera ansluttingarna vid högtåren och på förstärkaren och slå sedan på förstärkaren |
