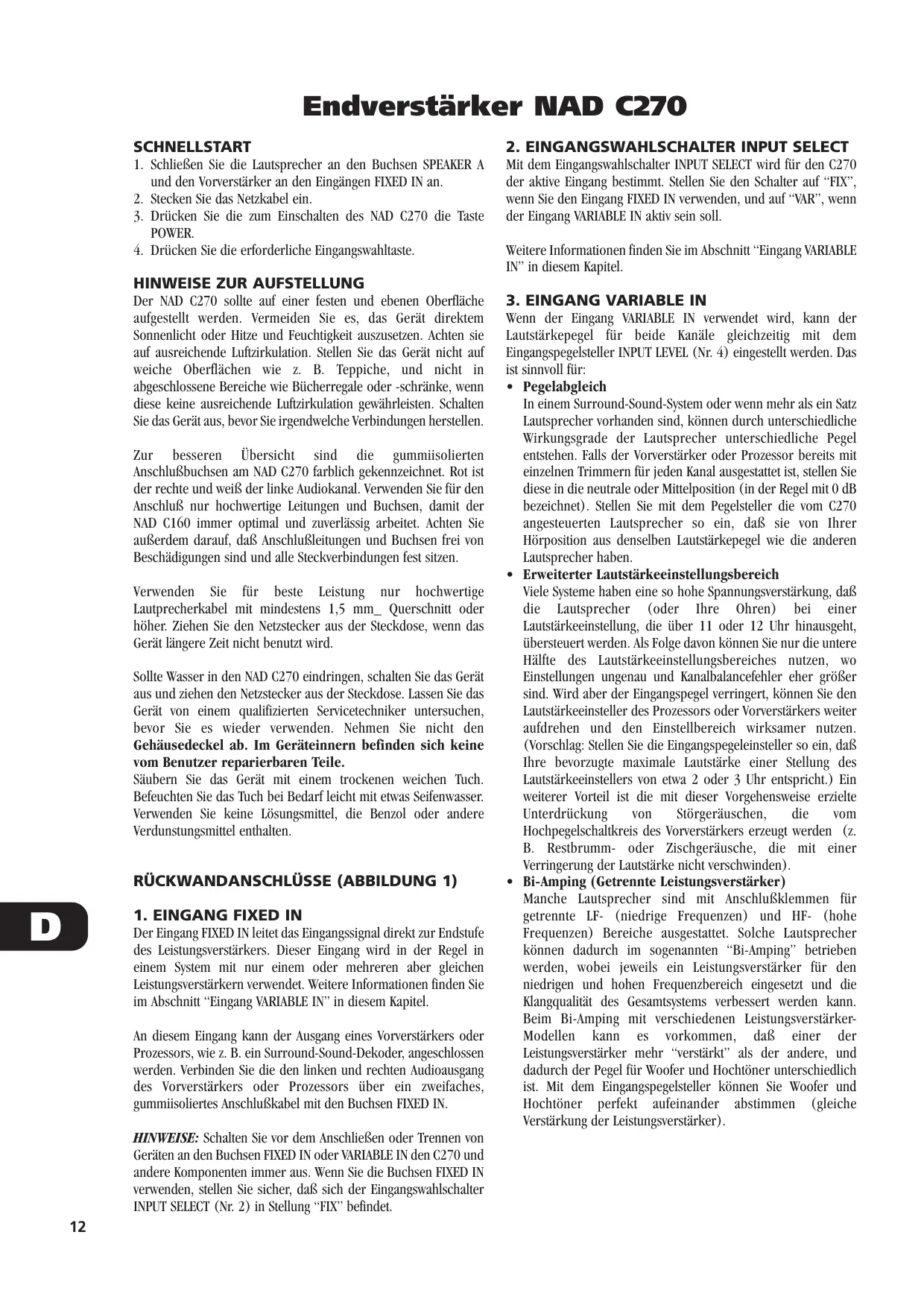

Endveränderker NAD C270
SCHNELLSTART
- Schlieben Sie die Lautsprecher an den Buchsen SPEAKER A und den Vorverträger an den Eingängen FIXED IN an.
- Stecken Sie das Netzkabel ein.
- Drücken Sie die zum Einsatz des NAD C270 die Taste POWER.
- Drücken Sie die erforderliche Eingangswahltaste.
HINWEISE ZUR AUFSTELLUNG
Der NAD C270 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Achten sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder -schranke, wenn diese keine ausreichende Luftzirkulation gewährleisten. Schalten Sie das Gerät aus, bevor Sie irgendwelche Verbindungen herstellen.
Zur besseren Übersicht sind die gummisolierten Anschlußbuchsen am NAD C270 fardlich gekennzeichnet. Rot ist der rechte und weiß der linke Audiokanal. Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit der NAD C160 immer optimal und zuverlässig arbeitet. Achten Sie außer dem darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen.
Verwenden Sie für Beste Leistung nur hochwertige Lautprecherkabel mit mindestens 1,5mm Querschnitt oder höher. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät langere Zeit nicht benutzt wird.
Solle Wasser in den NAD C270 eindringen, schalten Sie das Gerät aus und zieren den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden. Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile.
Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch bei Bedarf leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.
RÜCKWANDANSCHLUSSE (ABBILDUNG 1)
1. EINGANG FIXED IN
Der Eingang FIXED IN leitet das Eingangssignal direkt zur Endstufe des Leistungsverträkers. Diese Eingang wird in der Regel in einem System mit nur einem oder mehreren aber gleichen Leistungsverträkern verwendet. Weitere Informationen finden Sie im Abschnitt "Eingang VARIABLE IN" in diesen Kapitel.
An thisem Eingang kann der Ausgang eines Vorverstärkers oder Prozessors, wie z. B. ein Surround-Sound-Dekoder, angeschlossen werden. Verbinden Sie die den linken und rechten Audioausgang des Vorverstärkers oder Prozessors über ein zweifaches, gummisoliertes Anschlußkabel mit den Buchsen FIXED IN.
HINWEISE: Schalten Sie vor dem Anschließen oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C270 und andere Komponenten immer aus. Wenn Sie die Buchsen FIXED IN verwenden, stellen Sie safer, daß sich der Eingangswahlschalter INPUT SELECT (Nr. 2) in Stellung “FIX” befindet.
Mit dem Eingangswahlschalter INPUT SELECT wird für den C270 der aktive Eingang bestimmt. Stellen Sie den Schalter auf "FIX", wenn Sie den Eingang FIXED IN verwenden, und auf VAR", wenn der Eingang VARIABLE IN aktiv sein soll.
Weitere Informationen finden Sie im Abschnitt "Eingang VARIABLE IN" in diesen Kapitel.
3. EINGANG VARIABLE IN
Wenn der Eingang VARIABLE IN verwendet wird, kann der Lautstärkepegel für weitere Kanäle gleichzeitig mit dem Eingangspegelsteller INPUT LEVEL (Nr. 4) eingestellt werden. Das ist sinnvoll für:
- Pegelabgleich
In einem Surround-Sound-System oder wenn mehr als ein Satz Laufsprecher vorhanden sind, können durch entsprechliche Wirkungsgrade der Laufsprecher unterschiedliche Pegel entstehen. Falls der Vorveränder oder Prozessor bereits mit einzelnen Trimmern für jeder Kanal ausgestattet ist, stellen Sie diese in die neutrale oder Mittelposition (in der Regel mit 0 dB bezeichnet). Stellen Sie mit dem Pegelsteller die vom C270 angesteuerten Laufsprecher so ein, daß sie von ihrer Hörposition aus denselben Laustärkepegel wie die anderen Laufsprecher haben.
- Erweiterter Lautstärkeeinstellungsbereich
Viele Systeme haben eine so hohe Spanningsveränderung, daß die Laufsprecher (oder ihre Ohren) bei einer Laustärkeeinstellung, die über 11 oder 12 Uhr hinausgeh, übersteuert werden. Als Folge davon konnen Sie nur die untere Hälfte des Laustärkeeinstellungenbereiches nutzen, wo Einstellungen ungenau und Kanalbalancefehler erher größter sind. Wir aber der Eingangspegel verringgert, konnen Sie den Laustärkeeinsteller des Prozessors oder Vorverträkers weiter aufdrehen und den Einstellbereich wirsamer nutzen. (Vorschlag: Stellen Sie die Eingangspelegeinsteller so ein, daß ihre bevorzugte maximale Laustärke einer Stellung des Laustärkeeinstellers von etwa 2 oder 3 Uhr entspricht.) Ein weiterer Vorteil ist die mit dieser Vorgehensweise erzielte Unterrückung von Störgeräushen, die vom Hochpegelschaltkreis des Vorverträkers erzeugt werden (z. B. Restbrumm- oder Zischgeräuche, die mit einer Verringerung der Laustärke nicht verschwinden).
Bi-Amping (Getrennte Leistungsverträker)
Manche Laufsprecher sind mit Anschlußklemmen für getrennte LF- (niedrige Frequenzen) und HF- (hohe Freqenzen) Bereiche ausgestattet. Solche Laufsprecher konnen dadurch im sogenannten "Bi-Amping" betrieben werden, wobei jeweils ein Leistungsverträger für den niedrigen und hohen Freqenzbereich eingesetzt und die Klangqualität des Gesamtsystems verbessert werden kann. Beim Bi-Amping mit verschiedenen Leistungsverträker-Modellen kann es vorkommen, daß einer der Leistungsverträker mehr "verträkt" als der andere, und dadurch der Pegel für Woofer und Hochtöner unterscheidlich ist. Mit dem Eingangspegelsteller konnen Sie Woofer und Hochtöner perfekt aufeinander abstammen (gleiche Verträkung der Leistungsverträker).
An dieser Eingang kann der Ausgang eines Vorverträkers oder Prozessors, wie z. B. ein Surround-Sound-Dekoder, angeschlossen werden. Verbinden Sie den linken und rechten Audioausgang des Vorverträkers oder Prozessors über ein zweifaches, gummiiisoliertes Anschlußkabel mit den Buchsen VARIABLE IN.
HINWEISE: Schalten Sie vor dem Anschließen oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C270 und andere Komponenten immer aus.
Wenn Sie die Buchsen VARIABLE IN verwenden, stellen Sie sicher, daß sich der Eingangswahlschalter INPUT SELECT (Nr. 2) in Stellung "VAR" befindet.
Der Eingangspegelsteller INPUT LEVEL arbeitet nur mir dem Eingang VARIABLE IN (Nr. 3). Mit thisem Einsteller kann der Lautstärkepegel zum Leistungsverträker von Null (entgegen dem Uhrzeigersinn) bis auf Maximum (im Uhrzeigersinn ganz aufgedreht) eingestellt werden. Weitere Informationen finden Sie im Abschnitt "Eingang VARIABLE IN" in diesen Kapitel.
HINWEIS: Schalten Sie vor dem Anschlieben oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C270 und andere Komponenten immer aus.
5. LAUTSPRECHER A + B (SPEAKERS A + SPEAKERS B)
Der NAD C270 ist mit zwei Sätzen Laufsprecheranschlüssen ausgestattet, die parallel geschalte sind, um den Anschluß von mehreren Laufsprecherpaaren oder "Bi-Wiring" zu ermögen. Schließen Sie an den Buchsen SPEAKERS A die Hauptlatsprecher an, und an den Buchsen SPEAKERS B ein zweites Laufsprecherpaar, z. B. zuzützliche Lautsprecher, die sich in einem anderen Raum befinden.
Verbinden Sie für den normalen Betrieb den rechten Laufsprecher mit den Klemmen “R+” (rechts+) und “R-” (rechts-) und achen Sie darauf darauf, daß “R+” mit der Klemme “+” des Laufsprechers und “R-” mit der Klemme “-” des Laufsprechers verbunden ist. Schließen Sie den linken Laufsprecher an den Klemmen “L+” (links+) und “L-” (links-) in der gleichen Weise an.
Im Bridge-Modus schließen Sie den Einzel-Lautsprecher an den Klemmen “ L + ” und “ R + ” an. Achten Sie damit darauf auf, daß Sie “ L + ” mit der Klemme “+”, und “ R + ” mit der Klemme “-” am Lautsprecher verbinden. Siehe auch Abschnitt “Bridge-Modus (Brückenschaltung)” in this dem Kapitel (Nr. 6).
Verwenden Sie für den Anschluß von Laufsprechern am NAD C270 immer schwere Litzenleitungen (1,5 mm_ oder höher).
An die Schraubanschlußklemmen mit hoher Strombelastbarkeit können Kabel mit Kabelschuhen oder Endhülsen oder Kabel mit blanken Leitungsenden angeschlossen werden.
BLANKE DRAHTE UND ENDHULSEN
Blanke Leitungsenden und Endhülsen sollen in das Stiftloch der Anschlußbuchse eingeführt werden. Lösener die Laufsprecheranschluß-Kunststoffmutter, bis das Stiftloch freiliegt. Führten Sie die Endhülse oder das blanke Leitungsende in das Loch ein und sichern Sie die Leitung durch festes Anziehen der Kunststoffmutter. Stellen Sie safer, daß keine blanken Litzen von Laufsprecherleitungen die Rückwand oder andere Anschlüsse berühren. Stellen Sie safer, daß nur ca. 1 cm blankes Kabel oder Endhülse und keine losen Litzen vorhanden sind.
HINWEIS: Stellen Sie sichere, daß die Lautsprecher-Impedanz 4 Ohm oder mehr beträgt, wenn nur ein Lautsprecherpaar angeschlossen wird. Achten Sie beim Anschluß von zwei Lautsprecherpaaren unbedingt daraufuf, daß die Impedanz aller Lautsprecher 8 Ohm übersteigt. Im Bridge-Modus sollen die Impedanz der Lautsprecher ebenfalls 8 Ohm oder mehr betragen. Schalten Sie vor dem Anschließen oder Trennen von Lautsprechern den C270 und andere Komponenten im System immer aus.
6. BRIDGE-MODUS (BRÜCKENSCHALTUNG)
Der Stereo-Leistungsverträger NAD C270 kann für den Monobetrieb (Bridge-Modus) konfiguriert werden. Dabei wird seine Ausgangsleistung mehr als verdoppelt: 2 x 120 gegenüber 1 x 300 Watt. Auf diese Weise kann der NAD C270 durch Anschließlich von zusätzlichen Leistungsverträkern als Teil eines noch stärkerten Stereo- oder Heimkinosystems verwendet werden.
Stellen Sie den Schalter BRIDGE MODE in die Position "Bridge" und schreiben Sie den Laufsprecher an den Klemmen " L + " und " + " an. Achten Sie darauf darauf, daß Sie "L+ mit der Klemme " + " ,und "+ " mit der Klemme - am Laufsprecher verbinden. Schreiben Sie die Tonquelle am linken Eingang FIXED IN oder VARIABLE IN an.
In Brückenschaltung kann der NAD C270 mit einem 8-Ohm-Laufsprecher ca. 300 W erzeugen. In thisem Modus verhalten sich die Endstufen so, als wurde die Impedanz der Laufsprecher halbiert worden. Daher werden Laufsprecher mit niedriger Impedanz (weniger als 8 Ohm) für die Brückenschaltung nicht empfohlen. Bei hohen Spitzen möglichmente sonst der thermische Überlastschutz anspruchen und auslösen.
Im Bridge-Modus leuchtet die Bridge-Modus-Anzeige auf der Frontplatte (Abb. 2, Nr. 2).
HINWEISE: Schließen Sie keine Geräte an den rechten (RIGHT) Buchsen FIXED IN oder VARIABLE IN an, wenn der Bridge-Modus eingestellt ist.
Schalten Sie vor dem Anschlieben oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C270 und andere Komponenten immer aus.
7. SOFT CLIPPING™
Die Belastung eines Verstärkers über seine nominale Ausgangsleistung hinaus erzeutigt bei lauten Passagen harte Verzerrungen. Dies wird durch das Abschneiden oder "Hard Clipping" der Ausgangsspitzen verursacht, für deren Wiedergabe der Verstärker nicht ausgelegt ist. Der „Soft Clipping"-Schaltkreis von NAD sorgt in solchen Fälle für eine weiche Ausgangssignalbegrenzung und minimiert hörbare Verzerrungen bei einer Übersteuerung des Verstärkers.
Wenn Sie in der Regel bei niedriger Ausgangslautstärke Musik horen, kann der Schalter für Soft Clipping™ in Stellung AUS (Off) bleiben. Bevorzugen Sie jedoch eine hohe Ausgangslautstärke mit ausgereitzer Veränderterleistung, schalten Sie das “Soft Clipping” über diesen Schalter ein.
Die Soft-Clipping-LED auf der Frontplatte zeigt den Soft-Clipping-Modus des Verständers an.
8. WAHLSCHALTER 12V TRIGGER AUTO ON/OFF
Mit dem 12-V-Triggereingang des C270 kann das Gerät über eine externe Komponente in den Bereitschaftsmodus oder ein- und ausgeschaltet werden.
Um den 12-V-Triggereingang zu aktivieren, stellen Sie den 12-V-Triggerschalter in die Position "ON". In Stellung "OFF" ist der 12V-V-Triggereingang deaktiviert. Weitere Informationen dazu finden Sie im Abschnitt 12-V-TRIGGER IN weiter unten.
9. EINGANG 12V TRIGGER IN
Mit thisem Eingang kann der C270 über ein anderes Gerät wie z. B. einem Vorversteller, AV-Prozessor oder Geräte, die ihrerseits mit einem 12-V-Triggerausgang ausgestattet sind, in den Bereitschaftmodus oder ein- und ausgeschaltet werden.
Soll der C270 über eine externe Komponente vom Netzbetrieb in den Bereitschaftsmodus geschaltet werden, verbinden Sie den 12-V-Triggereingang des C270 mit dem Gleichspannungsausgang dieser Komponente. Dazu wird ein 3,5-mm-Standard-Miniaturstecker ("Mono") besteht. Die Spitze ist spannungsführend oder die "Plus"-Verbindung und der Kragen des Engangssteckers bildet die 12-V-Trigger- oder Ground-Verbindung ("Minus").
HINWEISE: Der Arbeitsbereich des 12-V-Striggers im C270 beträgt 6 bis 15V = bei einem Strombedarf von weniger als 10 mA. Überprüfen Sie die Daten des 12-V-Triggerausgangs des anderen Gerätes und stellen Sie sich, daß diese mit dem 12-V-Triggereingang des C270 kompatibel sind. NAD-Komponenten mit einem 12-V-Triggerausgang sind mit dem 12-V-Triggereingang des C270 voll kompatibel.
Bevor Sie Verbindungen zu irgendwelchen 12-V-Triggerein-/ oder -ausgangen herstellen, achten Sie daraufuf, daß alle Geräte vom Netz getrennt sind.
Nichtbeachten kann zu Schäden am C270 oder an mit ihm verbundenen Geräten führen. Wenn Sie noch Fragen zu Anschluß, Installation und Betrieb des 12-V-Triggerausgangs haben, wenden Sie sichitte an ihren NAD-Händler.
10. NETZKABELANSCHLUB (AC LINE CORD)
Stecken Sie das Netzkabel in eine Funktionstüchtige Wechselspannungs-Steckdose ein. Stellen Sie sicher, daß vor dem Netzanschluss alle Anschlüsse hergestellt sind.
FRONTPLATTENELEMENTE (ABBILDUNG 2)
1. NETZ EIN/AUS (POWER ON/OFF)
Drücken Sie diese Taste, um den Verstärker ein- oder auszuschalten. Die Anzeige "Power On/Standby" (Nr. 2) direkt über der Netztaste und die Schutzschaltungsanzeige (Protection) leuchten auf. Nach ein paar Sekunden verloßt die LED "Protection" wieder, wodurch angezeigt wird, daß der Verstärker betriebsbereit ist.
Mit dem 12-V-Triggeringang auf der Rückwand kann der C270 auch per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. Damit der 12-V-Triggereingang Funktioniert, muß der C270 zuerst mit dem Netzschalter eingeschaltet werden. Der Netzschalter muß in dieser Position bleiben. Schalten Sie den 12-V-Triggerausgang der 12-V-Triggersignalquelle ein und wieder aus. Der Triggereingang des C270 wechselt entsprechend dem 12-V-Triggerausgang der Triggersignalquelle. Stellen Sie richer, daß sich der Schalter „Auto Trigger" auf der Geräte-Rückwand in Position „ON" befindet und der 12-V-Triggereingang einwandfrei verbunden ist. Weitere Informationen finden Sie im Abschnitt “12V TRIGGER IN” im obigen Kapitel.
HINWEIS: Im Bereitschaftsmodus verbraucht der C270 nur sehr weniger Energie. Wir empfehlen aber trotzdem, das Gerät ganztauszuschalten, wenn es für mehrere Tage nicht benutz wird. Das Gerät wird durch Drücken auf die Drucktaste POWER auf der Frontplatte (Nr. 1) ganzt ausgeschaltet. Dabei verlöschen alle Leuchtanzeigen.
2. BEREITSCHAFTSMODUS/SCHUTZSCHALTUNGSANZEIGE (STAND-BY/PROTECTION)
Nach dem Einsatz leuchtet die LED zunachst rot und kurz danach grün, um die Betriebsbereitschaft des Verständers anzuzeigen.
In Fällen von zu hoher Beanspruchung mit Überhitzung, bei extrem niedriger Laatsprecher-Impedanz, Kurzschluß usw. aktiviert der Verstärker die Schutzschaltung. Die Anzeige leuchtet rot und die Klangwiedergabe wird abgeschelt. Schalten Sie in einem solchen Fall den Verstärker aus, warten bis er sich abgekühlt hat und/oder überprüfen die Laatsprecherverbindungen und stellen sicher, daß die Laatsprecher-Gesamtimpedanz 4 Ohm (8 Ohm im Brückenmodus) nicht untersreitet. Sobald die Ursache für die Aktivierung der Schutzschaltung beseitigt ist, schalten Sie den Verstärker wieder ein.
Die folgende Abbildung veranschaulicht den Betrieb der Bereitschaftsmodus-/Schutzschaltungsanzeige:
| Grün | Gelb | Rot |
| Normalbetrieb | ● | | |
| Bereitschaftsmodus | | ● | |
| Schutzschaltung | | | ● |
3. ANZEIGE FÜR SOFT CLIPPINGTM
Die grüne Anzeige SOFT CLIPPING™ signalisiert den aktiven Soft Clipping™-Modus. Weitere Informationen dazu finden Sie in "Rückwandanschlüsse", Abschnitt 7, Soft Clipping™.
4. ANZEIGE BRIDGE MODE
Die Anzeige BRIDGE MODE leuchtet gelb, wenn der C270 in den Bridge-Modus (Brückenschaltung) geschalte wird. Weitere Informationen dazu finden Sie in "Rückwandanschlüsse", Abschnitt 6, "Bridge-Modus".
| PROBLEMLösUNG |
| Problem | Ursache | Abhilfe |
| KEIN TON | ·Netzkel ausgesteckt oder Netzschalter nicht “ON” ·Eingangswahlschalter nicht auf aktiven Eingang eingestellt ·Eingangspegelsteller in Minimalstellung | ·Netzkel und Netzschalter überprüften ·Schalter auf aktiven Eingang einstellen ·Pegelsteller auf richtigen Pegel einstellen |
| EIN KANAL OHNE TON | ·Balanceinsteller nicht in Mittelstellung ·Lautsprecher nicht richtig angeschlossen oder defekt. ·Eingangsanschlußleitung ausgesteckt oder defekt | ·Balanceinsteller in Mittelstellung bringen ·Lautsprecher und Anschlüsse überprüften ·Anschlußleitungen und Verbindungen überprüften |
| SCHWACHE BÄSS/ UNDEUTLICHES ODER KEIN STEREOKLANGBILD | ·Lautsprecheranschlüsse verpolt ·Aktiver Bridge-Modus bei normal angeschlossenen Lautsprechem | ·Alle Lautsprecheranschlüsse im System überprüften ·Bridge-Modus deaktivieren |
| “POWER/PROTECTION” LED BLEIBT NACH DEM EINSCHALTEN ROT | ·Kurzschluß in der Lautsprecherverkabelung | ·Verträker aussalten und Anschlüsse von beiden Lautsprechem auf der Verträkerrückwand und an den Lautsprechem überprüften. Verträker wieder einschalten |
| POWER/PROTECTION- ANZEIGE LEUCHET WAHREND DES BETRIEBES ROT | ·Verträker überhützt ·Gesamtimpedanz der Lautsprecher zu niedrig | ·Verträker aussalten. Sicherstellen, daß Lüfungsschlitze im Verträker oben und unter nicht blockiert sind. Nach Abkürlung des Verträkers wieder einschalten. ·Sicherstellen, daß die Gesamtimpedanz der Lautsprecher 4 Ohm nicht unterschreiben. ·Lautsprecherkabel auf Kurzschluß überprüften |
