BEDIENUNGSANLEITUNG C325BEE NAD

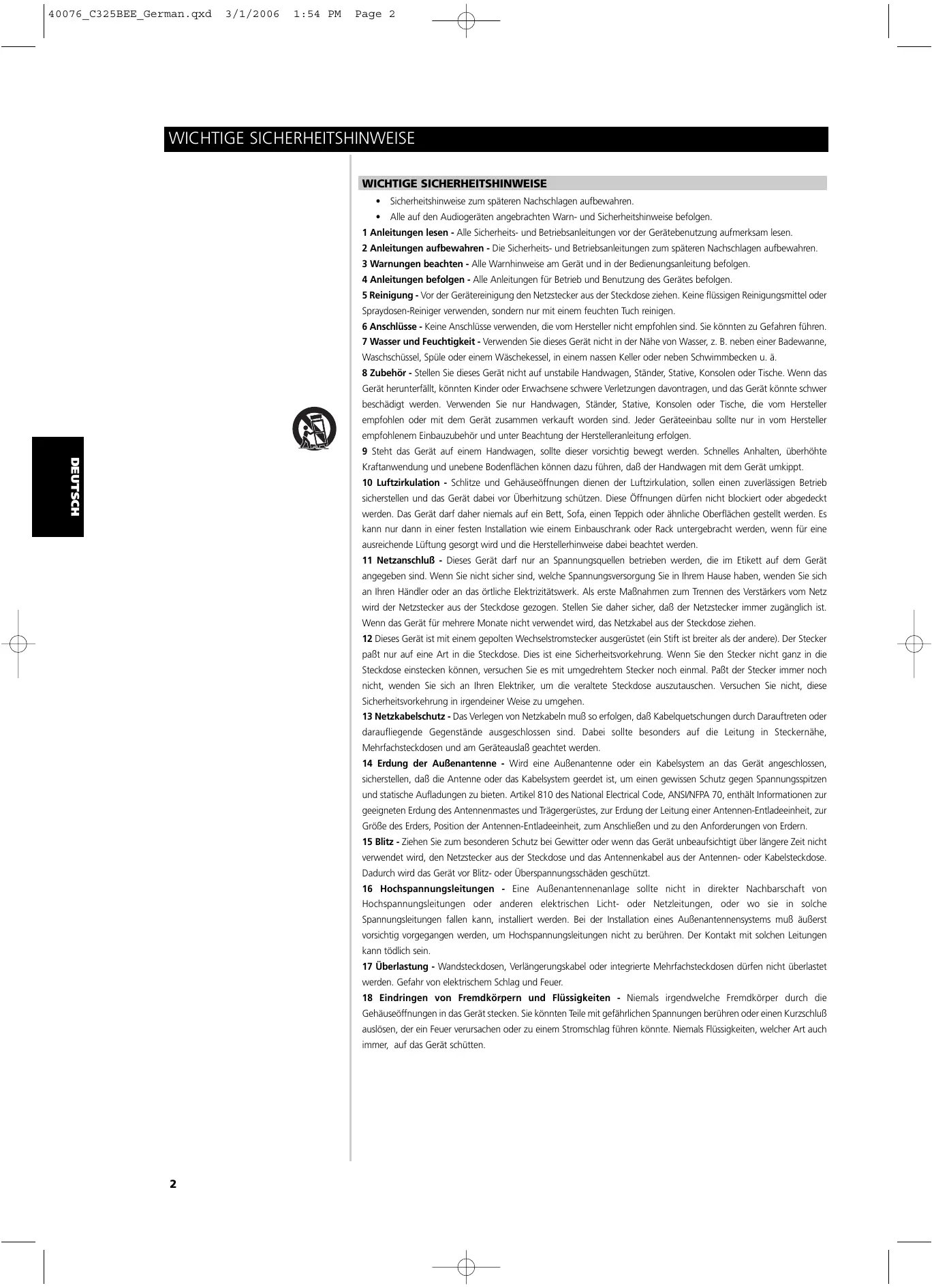

WICHTIGE SICHERHEITSHINWEISE

• Sicherheitshinweise zum späteren Nachschlagen aufbewahren.
• Alle auf den Audiogeräten angebrachten Warn- und Sicherheitshinweise befolgen.

1 Anleitungen lesen - Alle Sicherheits- und Betriebsanleitungen vor der Gerätebenutzung aufmerksam lesen.

2 Anleitungen aufbewahren - Die Sicherheits- und Betriebsanleitungen zum späteren Nachschlagen aufbewahren.

3 Warnungen beachten - Alle Warnhinweise am Gerät und in der Bedienungsanleitung befolgen.

4 Anleitungen befolgen - Alle Anleitungen für Betrieb und Benutzung des Gerätes befolgen.

5 Reinigung - Vor der Gerätereinigung den Netzstecker aus der Steckdose ziehen. Keine flüssigen Reinigungsmittel oder Spraydosen-Reiniger verwenden, sondern nur mit einem feuchten Tuch reinigen.

6 Anschlüsse - Keine Anschlüsse verwenden, die vom Hersteller nicht empfohlen sind. Sie könnten zu Gefahren führen.

7 Wasser und Feuchtigkeit - Verwenden Sie dieses Gerät nicht in der Nähe von Wasser, z. B. neben einer Badewanne, Waschschüssel, Spüle oder einem Wäschekessel, in einem nassen Keller oder neben Schwimmbecken u. ä.

8 Zubehör - Stellen Sie dieses Gerät nicht auf unstabile Handwagen, Ständer, Stative, Konsolen oder Tische. Wenn das Gerät herunterfällt, könnten Kinder oder Erwachsene schwere Verletzungen davontragen, und das Gerät könnte schwer beschädigt werden. Verwenden Sie nur Handwagen, Ständer, Stative, Konsolen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät zusammen verkauft worden sind. Jeder Geräteeinbau sollte nur in vom Hersteller empfohlenem Einbauzubehör und unter Beachtung der Herstelleranleitung erfolgen.

9 Steht das Gerät auf einem Handwagen, sollte dieser vorsichtig bewegt werden. Schnelles Anhalten, überhöhte Kraftanwendung und unebene Bodenflächen können dazu führen, daß der Handwagen mit dem Gerät umkippt.

10 Luftzirkulation - Schlitze und Gehäuseöffnungen dienen der Luftzirkulation, sollen einen zuverlässigen Betrieb sicherstellen und das Gerät dabei vor Überhitzung schützen. Diese Öffnungen dürfen nicht blockiert oder abgedeckt werden. Das Gerät darf daher niemals auf ein Bett, Sofa, einen Teppich oder ähnliche Oberflächen gestellt werden. Es kann nur dann in einer festen Installation wie einem Einbauschrank oder Rack untergebracht werden, wenn für eine ausreichende Lüftung gesorgt wird und die Herstellerhinweise dabei beachtet werden.

11 Netzanschluß - Dieses Gerät darf nur an Spannungsquellen betrieben werden, die im Etikett auf dem Gerät angegeben sind. Wenn Sie nicht sicher sind, welche Spannungsversorgung Sie in Ihrem Hause haben, wenden Sie sich an Ihren Händler oder an das örtliche Elektrizitätswerk. Als erste Maßnahmen zum Trennen des Verstärkers vom Netz wird der Netzstecker aus der Steckdose gezogen. Stellen Sie daher sicher, daß der Netzstecker immer zugänglich ist. Wenn das Gerät für mehrere Monate nicht verwendet wird, das Netzkabel aus der Steckdose ziehen.

12 Dieses Gerät ist mit einem gepolten Wechselstromstecker ausgerüstet (ein Stift ist breiter als der andere). Der Stecker paßt nur auf eine Art in die Steckdose. Dies ist eine Sicherheitsvorkehrung. Wenn Sie den Stecker nicht ganz in die Steckdose einstecken können, versuchen Sie es mit umgedrehtem Stecker noch einmal. Paßt der Stecker immer noch nicht, wenden Sie sich an Ihren Elektriker, um die veraltete Steckdose auszutauschen. Versuchen Sie nicht, diese Sicherheitsvorkehrung in irgendeiner Weise zu umgehen.

13 Netzkabelschutz - Das Verlegen von Netzkabeln muß so erfolgen, daß Kabelquetschungen durch Darauftreten oder daraufliegende Gegenstände ausgeschlossen sind. Dabei sollte besonders auf die Leitung in Steckernähe, Mehrfachsteckdosen und am Geräteauslaß geachtet werden.

14 Erdung der Außenantenne - Wird eine Außenantenne oder ein Kabelsystem an das Gerät angeschlossen, sicherstellen, daß die Antenne oder das Kabelsystem geerdet ist, um einen gewissen Schutz gegen Spannungsspitzen und statische Aufladungen zu bieten. Artikel 810 des National Electrical Code, ANSI/NFPA 70, enthält Informationen zur geeigneten Erdung des Antennenmastes und Trägergerüstes, zur Erdung der Leitung einer Antennen-Entladeeinheit, zur Größe des Erders, Position der Antennen-Entladeeinheit, zum Anschließen und zu den Anforderungen von Erdern.

15 Blitz - Ziehen Sie zum besonderen Schutz bei Gewitter oder wenn das Gerät unbeaufsichtigt über längere Zeit nicht verwendet wird, den Netzstecker aus der Steckdose und das Antennenkabel aus der Antennen- oder Kabelsteckdose. Dadurch wird das Gerät vor Blitz- oder Überspannungsschäden geschützt.

16 Hochspannungsleitungen - Eine Außenantennenanlage sollte nicht in direkter Nachbarschaft von Hochspannungsleitungen oder anderen elektrischen Licht- oder Netzleitungen, oder wo sie in solche Spannungsleitungen fallen kann, installiert werden. Bei der Installation eines Außenantennensystems muß äußerst vorsichtig vorgegangen werden, um Hochspannungsleitungen nicht zu berühren. Der Kontakt mit solchen Leitungen kann tödlich sein.

17 Überlastung - Wandsteckdosen, Verlängerungskabel oder integrierte Mehrfachsteckdosen dürfen nicht überlastet werden. Gefahr von elektrischem Schlag und Feuer.

18 Eindringen von Fremdkörpern und Flüssigkeiten - Niemals irgendwelche Fremdkörper durch die Gehäuseöffnungen in das Gerät stecken. Sie könnten Teile mit gefährlichen Spannungen berühren oder einen Kurzschluß auslösen, der ein Feuer verursachen oder zu einem Stromschlag führen könnte. Niemals Flüssigkeiten, welcher Art auch immer, auf das Gerät schütten.

19 Ziehen Sie den Geräte-Netzstecker aus der Steckdose und lassen Sie von qualifizierten Fachkräften eine Reparatur durchführen, wenn:

a) das Netzkabel oder der Netzstecker beschädigt ist.
b) Flüssigkeit in das Gerät geschüttet worden ist oder Fremdkörper hineingefallen sind.
c) das Gerät Regen oder Wasser ausgesetzt worden ist.
d) das Gerät trotz Beachtung der Bedienungsanleitung nicht normal funktioniert. Betätigen Sie nur Einsteller, die in der Bedienungsanleitung erwähnt werden. Die fehlerhafte Einstellung anderer Einsteller kann zu Beschädigung führen und erfordert häufig den enormen Aufwand eines qualifizierten Technikers, um den normalen Geräte-Betriebszustand wiederherzustellen.
e) das Gerät heruntergefallen oder in irgendeiner Weise beschädigt worden ist.
f) wenn das Gerät auffallende Veränderungen in der Leistung aufweist. Dies ist meistens ein Anzeichen dafür, daß eine Reparatur oder Wartung notwendig ist.

20 Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, daß der Servicetechniker Original-Ersatzteile vom Hersteller oder zumindest solche mit denselben Charakteristika wie die Originalteile verwendet hat. Nicht autorisierter Ersatz kann Feuer, elektrischen Schlag oder andere Gefahren verursachen.

21 Sicherheitsüberprüfung - Bitten Sie den Servicetechniker nach allen Wartungen oder Reparaturen an diesem Gerät darum, eine Sicherheitsüberprüfung durchzuführen und den einwandfreien Betriebszustand des Gerätes festzustellen.
22 Wand oder Deckenmontage - Das Gerät darf an eine Wand oder Decke nur entsprechend der Herstellerhinweise montiert werden.

WARNUNG

UM DIE GEFAHR VON FEUER ODER STROMSCHLAG ZU VERHINDERN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN. DAS BLITZSYMBOL MIT PFEIL IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER VOR EINER NICHT ISOLIERTEN, FÜR DAS RISIKO EINES ELEKTRISCHEN SCHLAGES FÜR PERSONEN AUSREICHEND HOHEN GEFÄHRLICHEN SPANNUNG IM INNERN DES GERÄTEGEHÄUSES WARNEN.

DAS AUSRUFEZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER DARAUF AUFMERKSAM MACHEN, DASS DIE MIT DEM GERÄT GELIEFERTE DOKUMENTATION WICHTIGE BETRIEBS- UND WARTUNGSHINWEISE ENTHÄLT.

ACHTUNG

Werden Änderungen an diesem Gerät durchgeführt, die von NAD Electronics nicht ausdrücklich genehmigt sind, kann der Besitzer die Berechtigung zur Gerätebenutzung verlieren.

HINWEIS ZUR AUFSTELLUNG

Um eine ausreichende Lüftung zu gewährleisten, stellen Sie sicher, daß um das Gerät herum genügend Platz vorhanden ist (gemessen von den Außenabmessungen und evtl. hervorstehenden Teilen). Mindestabstände:

Linke und rechte Seite: 10 cm

Rückwand: 10 cm

Gehäusedeckel: 50 cm

HINWEISE ZUM UMWELTSCHUTZ

Am Ende seiner Nutzungsdauer darf dieses Gerät nicht mit dem normalen Hausmüll entsorgt, sondern muß an einer Sammelstelle für Elektro- und Elektronikschrott abgegeben werden. Dafür stehen die Symbole auf dem Gerät, in der Bedienungsanleitung und auf der Verpackung. Die Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch Wiederverwendung, Recycling von Rohstoffen oder anderen Arten von Altgeräte-Recycling leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Weitere Informationen über Ihre zuständige Abfallbeseitungsstelle erhalten Sie bei Ihrer örtlichen Verwaltung.

Modellnr. : ____ Seriennr. : ____

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

FRONTPLATTENELEMENTE

1 2 NAD Stereo Integrated Amplifier C 325BEE 8 PHONES MP DSS MP TAPE 1 MONITOR TAPE 2 TUNER AUX VIDEO CD IR SOFT CLIPFING 3 5 4 6 7 9 10 VOLUME BASS TUBE DEBAT TREBLE BALANCE

RÜCKWANDANSCHLÜSSE

Serial No./No. De Series IR INPUT L DISO CD VIDEO AUX TUNER IN TAPE 2 OUT TAPE 1 OUT PRE OUT MAIN IN R OUT PUT BY TROGGER OUTPUT 14 1 2 3 4 5 6 7 8 9 10 12 13 16 AH NORTH AMERICAN VERSION ONLY 11 COAL MIN 4Ω SPEAKERS MIN 4Ω L SWITCHED AC OUTLET 120V - 60Hz 120W 1A MAX POWER ON OFF CAUTION - ATTENTION MINIMUM SPEAKER IMPEDANCE 4 Ω MINIMUM IMPEDANCE DES HAUTES PARLEURS 4 Ω SOFT CLIPPING ON OFF OF: NAD C: S#BEE

NAD ist ein Warenzeichen von NAD Electronics International, einem Unternehmensbereich von Lenbrook Industries Limited Copyright 2005, NAD Electronics International, ein Unternehmensbereich von Lenbrook Industries Limited

HINWEISE ZUR AUFSTELLUNG

Der NAD C325BEE sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Achten Sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder –schränke, wenn diese keine ausreichende Luftzirkulation gewährleisten. Schalten Sie das Gerät aus, bevor Sie irgendwelche Verbindungen herstellen.

Zur besseren Übersicht sind die gummiisolierten Anschlußbuchsen am NAD C325BEE farblich gekennzeichnet. Rot ist der rechte und weiß der linke Audiokanal.

Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit das Gerät immer optimal und zuverlässig arbeitet. Achten Sie außerdem darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbin-dungen fest sitzen.

Verwenden Sie für beste Leistung nur hochwertige Lautsprecherkabel mit einem Querschnitt von mindestens 1,5 mm² oder höher. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht benutzt wird.

Sollte Wasser in den NAD C325BEE eindringen, schalten Sie das Gerät aus und ziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden.

NEHMEN SIE DEN GEHÄUSEDECKEL NICHT AB. IM GERÄTEINNERN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE.

Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch bei Bedarf leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.

SCHNELLSTART

1 Schließen Sie die Lautsprecher an den hinteren Buchsen SPEAKERS und die Tonquellen an den jeweiligen Eingangsbuchsen auf der Rückwand an.
2 Stecken Sie das Netzkabel ein.
3 Stellen Sie den Netzschalter POWER auf der Rückwand auf ON, um den C325BEE in den Bereitschaftsmodus zu schalten.
4 Drücken Sie zum Einschalten des NAD C325BEE die Taste Standby auf der Frontplatte.
5 Drücken Sie die erforderliche Eingangswahltaste.

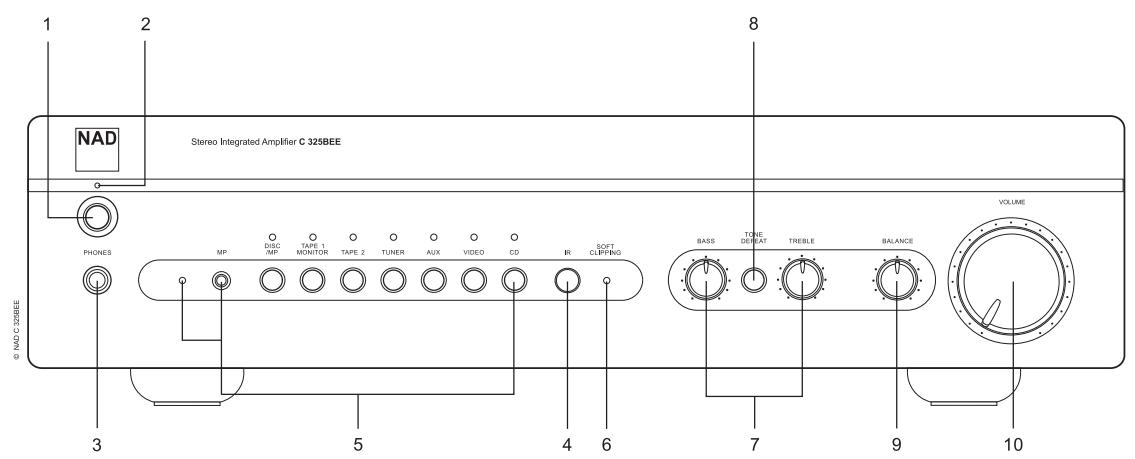

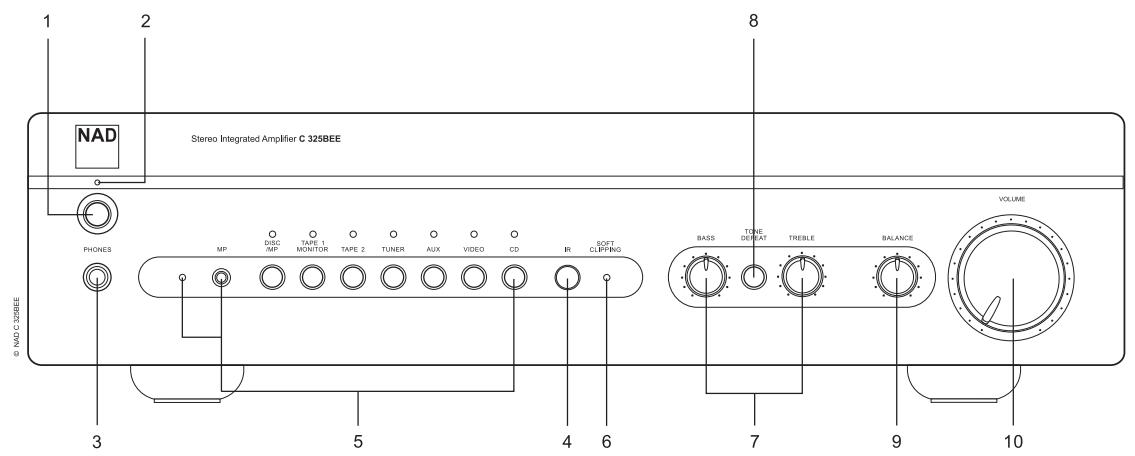

FRONTPLATTENELEMENTE

1. Taste Standby: Die Taste Standby schaltet den C325BEE ein oder in den Bereitschaftsmodus. Diese Taste funktioniert nur, wenn die LED Power/Standby/Protection (Netz/Bereitschaft/Schutzschaltung) entweder gelb für den Bereitschaftsmodus oder grün für den Betriebsmodus leuchtet.

HINWEIS

Die mit dem C325BEE mitgelieferte NAD-Universal-Fernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C325BEE nicht unterstützt und sind daher ohne Funktion.

2 LED Power/Standby/Protection (Netz/Bereitschaft/Schutzschaltung) - Nach dem Einschalten leuchtet diese LED ein paar Sekunden lang rot, bis der Schutzschaltkreis deaktiviert ist. Dann leuchtet die LED grün für den normalen Betriebsmodus. In Fällen von zu hoher

Beanspruchung mit Überhitzung, bei extrem niedriger Lautsprecher-Impedanz, Kurzschluß usw. aktiviert der Verstärker die Schutzschaltung, die LED leuchtet rot und die Wiedergabe wird abgeschaltet. Schalten Sie in einem solchen Fall den Verstärker mit dem Netzschalter POWER auf der Rückwand aus, warten Sie bis sich das Gerät abgekühlt hat und/oder überprüfen Sie die Lautsprecherverbindungen und stellen Sie sicher, daß die Lautsprecher-Gesamtimpedanz 4 Ohm nicht unterschreitet. Wenn die Ursache für die Aktivierung der Schutzschaltung beseitigt ist, stellen Sie den Netzschalter POWER auf der Rückwand wieder auf ON und betätigen Sie die Taste Standby für den normalen Betrieb.

3 Kopfhörerbuchse - Musikhören über Kopfhörer ermöglicht eine 6,3mm-Stereo-Klinkenbuchse, die für alle handelsübliche Kopfhörer mit beliebiger Impedanz geeignet ist. Wenn Sie einen Kopfhörer-Stecker in diese Buchse einstecken, werden die Lautsprecher automatisch abgeschaltet. Lautstärke-, Klang- und Balance-einsteller arbeiten dann für den Kopfhörerbetrieb. Um Kopfhörer mit anderen Anschlußsteckern wie z. B. 3,5-mm-Klinkenstecker anzu-schließen, können entsprechende Adapter verwendet werden.

HINWEIS

Stellen Sie vor dem Anschließen oder Entfernen von Kopfhörern sicher, daß der Lautstärkeeinsteller in Minimalstellung (ganz entgegen dem Uhrzeigersinn) eingestellt ist. Musikhören bei sehr hoher Lautstärke kann das Gehör schädigen.

4 Infrarot-Fernbedienungs-Sensor - Der Infrarot-Sensor hinter diesem runden Fenster empfängt die von der Fernbedienung ausgesendeten Befehle. Es muß eine klare Sichtverbindung von der Fernbedienung zu diesem Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, funktioniert die Fernbedienung wahrscheinlich nicht.

HINWEIS

Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.

5 Eingangswahlschalter Diese Tasten steuern den aktiven Eingang für den NAD C325BEE und damit das an die Lautsprecher, die Tonbandausgänge und an den Vorverstärkerausgang PRE OUT gesendete Signal. Mit Ausnahme des Tunereingangs finden Sie dieselben Tasten auch auf der Fernbedienung (siehe unten). Grüne LEDs über den Tasten zeigen an, welcher Eingang gerade ausgewählt ist.

DISC/MP (Media Player) Wählt die an den Buchsen DISC angeschlossene Linepegel-Signalquelle als aktiven Eingang. Wird ein 3,5-mm-Stereostecker in die Buchse MP eingesteckt, leuchtet die Anzeige neben der Buchse auf und die Linepegel-Signalquelle an DISC wird getrennt. Es wird empfohlen, vor dem Ein-/Ausstecken des externen Media-Player-Kabels die Lautstärke stummzuschalten oder einen anderen Eingang zu wählen.

CD Wählt den an den Buchsen CD angeschlossenen CD-Player (oder eine andere Linepegel-Signalquelle) als aktiven Eingang.

VIDEO Wählt das Signal von einem an den Buchsen VIDEO angeschlossenen Videorekorder (oder Stereo-TV/Kabel-/Satellitenempfänger) als aktiven Eingang.

AUX Wählt die an den Buchsen AUX angeschlossene Linepegel-Signalquelle als aktiven Eingang.

TUNER Wählt den an den Buchsen TUNER angeschlossenen Radioempfänger (oder eine andere Linepegel-Signalquelle) als aktiven Eingang. Auf der Fernbedienung befinden sich separate Taste für AM (Mittelwelle) und FM (UKW). Drücken Sie eine dieser beiden Tasten, wird der Tunereingang des C325BEE aktiviert.

TAPE 2 wählt TAPE 2 als aktiven Eingang.

TAPE 1 wählt die Wiedergabe einer Bandmaschine oder die Überwachung von Aufnahmen, die gerade über den Eingang TAPE 1 gemacht werden. Drücken Sie die Taste TAPE 1 einmal für eine Aktivierung und ein weiteres Mal, um zur normalen Eingangseinstellung zurückzukehren.

Die Bandüberwachungsfunktion TAPE 1 ändert nicht die gerade aktuelle Eingangsauswahl. Ist z. B. CD der aktive Eingang, wenn TAPE 1 gedrückt wird, bleibt das CD-Signal aktiv und wird immer noch an die Ausgangsbuchsen TAPE 2 und TAPE 1 gesendet. Sie hören dann allerdings den Ton von der an TAPE 1 angeschlossenen Bandmaschine. Neben der gelben LED zur Anzeige von TAPE 1 leuchtet ebenfalls die grüne LED für den aktiven Eingang.

HINWEIS

Die mit dem C325BEE mitgelieferte NAD-Universal-Fernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C325BEE nicht unterstützt und sind daher ohne Funktion. Die Eingangswahltasten „Video 2“ und „Video 3“ auf der Fernbedienung haben für den C325BEE keine Funktion.

6 Soft-Clipping-Anzeige - Die grüne Anzeige „Soft Clipping“ signalisiert den aktiven Soft-Clipping-Modus. Weitere Informationen dazu finden Sie in „Rückwandanschlüsse“, Abschnitt 12, Soft Clipping™.

7 Tone controls (Klangeinsteller) - Der NAD C325BEE ist mit Klangeinstellern BASS und TREBLE ausgestattet, um das Klangbild des Systems anpassen zu können. Die mit einer Einrastung gekennzeichnete 12-Uhr-Position bewirkt ein flaches Klangbild, ohne Verstärkung oder Abschwächung einzelner Frequenzen. Drehen Sie den Einsteller im Uhrzeigersinn für mehr und gegen den Uhrzeigersinn für weniger Bässe bzw. Höhen. Die Klangeinsteller beeinflussen das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

8 Tone defeat (Klaneinstellung aus) - Der Schalter TONE DEFEAT schaltet die Klangregelung des NAD C325BEE aus. Wenn Sie die Klangeinsteller normalerweise sowieso in der 12-Uhr-Position lassen, ist es ratsam, das Klangregelsystem komplett durch Drücken der Taste TONE DEFEAT abzuschalten. In der nichtgedrückten Stellung ist das Klangregelsystem aktiv. Wenn Sie die Taste TONE DEFEATHineindrücken, werden die Klangeinsteller

9 Balance - Der Einsteller BALANCE beeinflußt die relativen Pegel der linken und rechten Lautsprecher. Die 12-Uhr-Position stellt die gleichen Pegel für den linken und rechten Kanal ein. Eine Einrastung kennzeichnet diese Position. Drehen des Einstellers im Uhrzeigersinn verschiebt die Balance nach rechts. Drehen des Einstellers gegen den Uhrzeigersinn verschiebt die Balance nach links. Der Einsteller BALANCE beeinflußt das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

10 Volume (Lautstärke) - Mit dem Einsteller VOLUME kann die Gesamtlautstärke der an die Lautsprecher gesendeten Signale eingestellt werden. Er wird mit einem Motor angetrieben und ist mit der Fernbedienung einstellbar. Der Lautstärkeeinsteller (VOLUME) beeinflußt das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

Drücken Sie die Taste MUTE auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der LED des aktiven Eingangs angezeigt. Nochmaliges Drücken der Taste MUTE schaltet die Wiedergabe wieder ein. "MUTE" beeinflußt das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

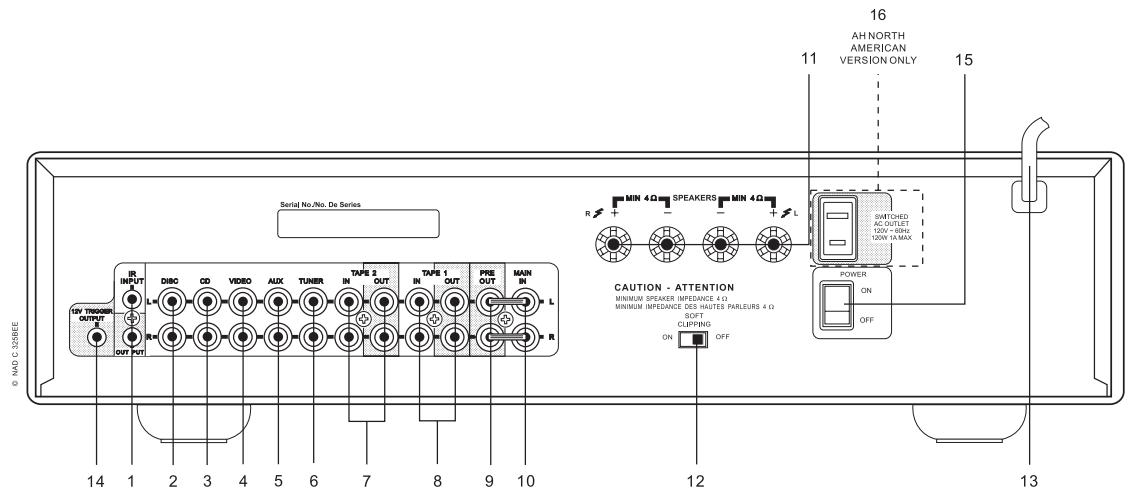

RÜCKWANDANSCHLÜSSE

1 IR Input/Output (IR Infrarot-Ein-/Ausgang) - Zur Fernbedienung des C325BEE wird dieser Eingang mit dem Ausgang eines IR (Infrarot)-Repeaters (Xantech oder gleichwertig) oder eines anderen Gerätes verbunden. Weitere Informationen dazu erhalten Sie von Ihrem Fachhändler.

2 Disc-Eingang - Eingang für zusätzliche Linepegel-Signale wie CD, Mini-Disc-Player oder Ausgangssignale von Vorverstärkern für Plattenspieler. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummiisoliertes Anschlußkabel.

HINWEIS:

Wird ein 3,5-mm-Stereostecker in die Buchse MP auf der Frontplatte eingesteckt, leuchtet die Anzeige neben der Buchse auf und die Linepegel-Signalquelle an DISC wird getrennt. Es wird empfohlen, vor dem Ein-/Ausstecken des externen Media-Player-Kabels die Lautstärke stummzuschalten oder einen anderen Eingang zu wählen

3 CD-Eingang - Eingang für einen CD-Player oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten CD-Player-Audioausgang über ein zweifaches, gummiisoliertes Anschlußkabel. Der NAD C325BEE verarbeitet von einem CD-Player nur analoge Signale.

4 Video-Eingang - Eingang für das Audiosignal eines Stereo-Videorekorders (oder Stereo-TV-/Satelliten-/Kabelempfängers) oder einer anderen Linepegel-Signalquelle. Verbinden Sie den linken und rechten Audio-ausgang eines Videogerätes mit zweifachen, gummiisolierten Anschlußkabeln mit diesen Eingängen. Hinweis: Nur Audioeingänge.

5 AUX-Eingang - Eingang für zusätzliche Linepegel-Signale wie z. B. eine zweiter CD-Player. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummiisoliertes Anschlußkabel.

6 Tuner-Eingang - Eingang für einen Radioempfänger oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Tuners über ein zweifaches, gummiisoliertes Anschlußkabel.

7 Tape 2 In/Out - Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummiisolierten Anschlußkabel mit den Anschlüssen TAPE 2 IN (Tonbandeingang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen TAPE 2 OUT (Tonbandausgang 1).

8 Tape 1 In/Out - Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummiisolierten Anschlußkabel mit den Anschlüssen TAPE 1 IN (Tonbandeingang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen TAPE 1 OUT (Tonbandausgang 1).

9 Pre out (Vorverstärkerausgang) - Für den Anschluß an einen externen Leistungsverstärker oder Prozessor, wie z. B. ein Surroundklang-Dekoder. Im Normalbetrieb wird dieser Ausgang über die mitgelieferten Verbindungskabel mit den Buchsen MAIN-In (Nr. 10) verbunden. Wenn Sie den NAD C325BEE an externe Prozessoren oder Verstärker anschließen möchten, trennen Sie zuerst diese

Verbindungen. Verbinden Sie die Buchsen PRE OUT mit dem linken und rechten Audioeingang des Leistungsverstärkers oder Prozessors über ein zweifaches, gummiisoliertes Anschlußkabel.

HINWEIS

Das Ausgangssignal an PRE OUT wird von der Lautstärke- und Klangeinstellung des NAD C325BEE beeinflußt. Schalten Sie den Verstärker immer zuerst aus, bevor Sie die Verbindung an den Buchsen PRE OUT oder MAIN IN herstellen oder trennen.

10 Main In - Für den Anschluß an einen externen Vorverstärker oder Prozessor, wie z. B. ein Surroundklang-Dekoder. Im Normalbetrieb wird dieser Eingang über die mitgelieferten Verbindungskabel mit den Buchsen PRE OUT (Nr. 9) verbunden. Wenn Sie den NAD C325BEE an einen externen Prozessor oder Vorverstärker anschließen möchten, trennen Sie zuerst diese Verbindungen. Verbinden Sie die Buchsen MAIN IN mit dem linken und rechten Audioausgang des Vorverstärkers oder Prozessors über ein zweifaches, gummiiisoliertes Anschlußkabel.

HINWEIS

Schalten Sie den Verstärker vor dem Anschließen oder Trennen von Leitungen an den Buchsen PRE OUT oder MAIN IN immer aus.

11 Speakers (Lautsprecher) - Lautsprecheranschlußklemmen für Lautsprecher mit einer Impedanz von 4 Ohm oder höher. Verbinden Sie den rechten Lautsprecher mit den Klemmen „R +“ (rechts +) und „R -“ (rechts -) und achten Sie dabei darauf, daß „R +“ mit der Klemme „+“ des Lautsprechers und „R -“ mit der Klemme „-“ des Lautsprechers verbunden ist. Schließen Sie den linken Lautsprecher an den Klemmen „L +“ (links +) und „L -“ (links -) in der gleichen Weise an.

Verwenden Sie für den Anschluß von Lautsprechern am NAD C325BEE immer schwere Litzenleitungen (1,5 mm ^2 oder höher). An die Schraubanschlußklemmen mit hoher Strombelastbarkeit können Kabel mit Kabelschuhen oder Endhülsen oder Kabel mit blanken Leitungsenden angeschlossen werden.

BLANKE DRÄHTE UND ENDHÜLSEN

Blanke Leitungsenden und Endhülsen sollten in das Stiftloch der Anschlußbuchse eingeführt werden. Lösen Sie die Lautsprecheranschluß-Kunststoffmutter, bis das Stiftloch freiliegt. Führen Sie die Endhülse oder das blanke Leitungsende in das Loch ein und sichern Sie die Leitung durch festes Anziehen der Kunststoffmutter. Stellen Sie sicher, daß keine blanken Litzen von Lautsprecherleitungen die Rückwand oder andere Anschlüsse berühren. Stellen Sie sicher, daß nur ca. 1 cm blankes Kabel oder Endhülse und keine losen Litzen vorhanden sind.

12 Soft Clipping™ - Die Belastung eines Verstärkers über seine nominale Ausgangsleistung hinaus erzeugt bei lauten Passagen harte Verzerrungen. Dies wird durch das Abschneiden oder „Hard Clipping“ der Ausgangsspitzen verursacht, für deren Wiedergabe der Verstärker nicht ausgelegt ist. Der „Soft Clipping“-Schaltkreis von NAD sorgt in solchen Fällen für eine weiche Ausgangssignalbegrenzung und minimiert hörbare Verzerrungen bei einer Übersteuerung des Verstärkers.

Wenn Sie in der Regel bei niedriger Ausgangslautstärke Musik hören, kann der Schalter für Soft Clipping™ in Stellung OFF (Aus) bleiben. Bevorzugen Sie jedoch eine hohe Ausgangslautstärke mit ausgereizter Verstärkerleistung, schalten Sie das „Soft Clipping“ über diesen Schalter ein.

Die LED Soft Clipping™ auf der Frontplatte zeigt den Soft-Clipping-Modus des Verstärkers an.

13 AC line cord (Netzanschluß) – Stecken Sie das Netzkabel in eine funktionstüchtige Wechselspannungs-Steckdose ein. Stellen Sie sicher, daß vor dem Netzanschluß alle Anschlüsse hergestellt sind.

14 12-V-Triggerausgang - Der Ausgang 12 V TRIGGER OUTPUT wird zu Steuerung von externen Geräten verwendet, die über einen 12-V-Triggereingang verfügen. Dieser Ausgang liefert 12 V, wenn der C325BEE eingeschaltet ist und 0 V, wenn das Gerät aus oder im Bereitschaftsmodus ist. Die Strombelastbarkeit des Ausgangs beträgt 100 mA bei 12 V.
15 POWER Switch (Netzschalter): Der Netzschalter POWER liefert die Netzspannung für den C325BEE. Steht dieser Schalter in Stellung ON und leuchtet die Status-LED über dem Ein-/Aus-Schalter auf der Frontplatte gelb, befindet sich C325BEE im Bereitschaftsmodus. Wenn der Verstärker über einen längeren Zeitraum nicht verwendet wird, schalten Sie den Netzschalter POWER aus (OFF).
16 SWITCHED AC OUTLET (120C AH-Version) (Geschalteter Netzspannungsausgang): Schließen Sie hier das Netzkabel von anderen Geräten an, die mit dem Netzschalter POWER des C325BEE ein- und ausgeschaltet werden.

AUFZEICHNEN

Das Signal jedes gewählten Eingangs wird ebenfalls direkt an eine mit den Ausgängen TAPE 2 oder TAPE 1 verbundene und aufnahmebereite Bandmaschine gesendet.

KOPIEREN VON BAND ZU BAND

Zwischen zwei Bandmaschinen, die an den NAD C325BEE angeschlossen sind, kann Tonmaterial kopiert werden. Legen Sie das Quellenband in das an TAPE 2, und das leere Band in das an TAPE 1 angeschlossene Tonbandgerät ein. Wenn Sie jetzt den Eingang TAPE 2 wählen, können Sie von TAPE 2 auf TAPE 1 überspielen und dabei das Signal vom Originalband hören.

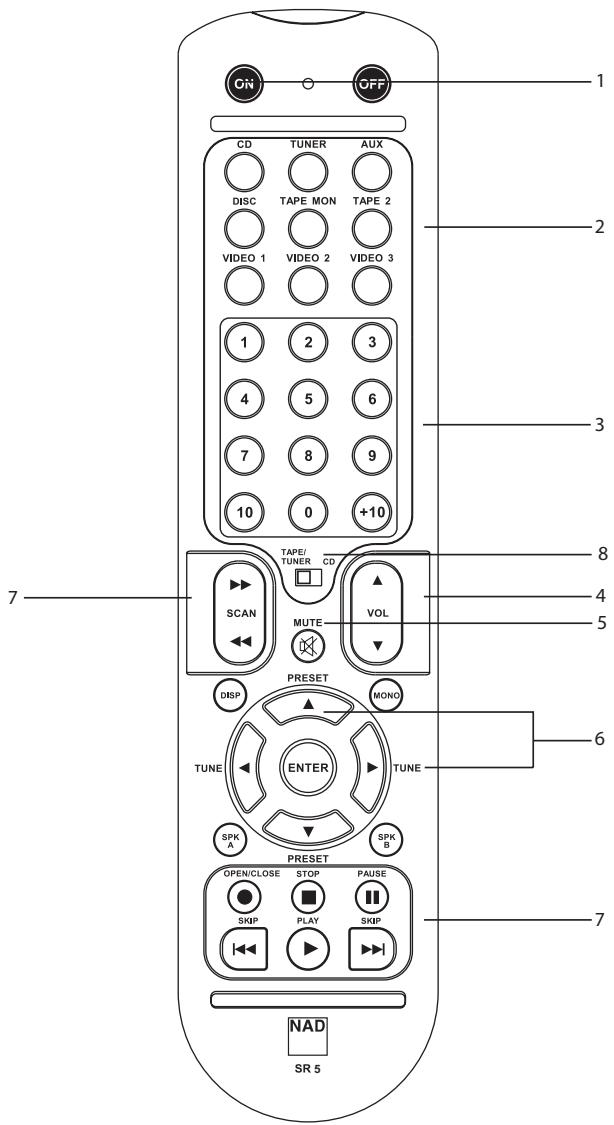

FERNBEDIENUNG SR5

Mit der Fernbedienung können die Hauptfunktionen des NAD C325BEE ausgeführt werden. Sie bietet außerdem zusätzliche externe Steuerungsmöglichkeiten für NAD Tuner und CD-Player. Der Betrieb ist innerhalb einer Reichweite von 5 m möglich. Für eine maximale Betriebsdauer werden vier Alkaline-Batterien AAA (R03) empfohlen, die auf der Rückseite der Fernbedienung in das Batteriefach eingelegt werden. Achten Sie beim Austausch von Batterien darauf, daß diese entsprechend dem Schema auf dem Batteriefach-boden richtig eingesetzt werden.

Eine ausführliche Beschreibung der einzelnen Fernbedienungsfunktionen finden Sie in vorherigen Abschnitten dieser Bedienungsanleitung.

Die Bereitschaftsmodus-/Schutzschaltungsanzeige blinkt, wenn der Verstärker einen Befehl von der Fernbedienung erhält.

1 POWER ON & OFF - Die NAD C325BEE Fernbedienung hat separate ON- und OFF-Tasten. Das ist besonders nützlich, um die Komponenten eines Systems zu synchronisieren, d. h. alle Komponenten schalten in den Bereitschafts- oder Betriebsmodus, wenn die Taste OFF bzw. ON gedrückt wird. So wird vermieden, daß manche Geräte einschalten, wenn der Verstärker in den Bereitschaftsmodus geschaltet wird. (Beachten Sie, daß die anderen Komponenten ebenfalls in der Lage sein müssen, diese Ein-/Aus-Signale zu verarbeiten). Schalten Sie mit der Taste ON das Gerät vom Bereitschafts- in den Betriebsmodus; die Stand-By-Anzeige (Abb. 2, Nr. 2) wechselt kurz danach von gelb nach rot, dann nach grün, und die Anzeige für den zuletzt gewählten Eingang leuchtet auf. Drücken Sie die Taste OFF, um das Gerät in den Bereitschaftsmodus zu schalten. Die Stand-By-Anzeige leuchtet gelb.
2 INPUTS (Eingänge) - Die Eingangswahltasten erfüllen dieselben Funktionen wie die gleichnamigen Tasten auf der Geräte-Frontplatte.
3 Numerische Tasten - Mit den numerischen Tasten können CD-Player-Titelnummern und Kanal/Voreinstellungsnummern für Tuner oder Receiver direkt eingegeben werden.

4 MASTER VOLUME (Lautstärke) - Drücken Sie die Tasten MASTER VOLUME ▲ oder ▼, um die Lautstärke zu erhöhen bzw. zu verringern. Lassen Sie die Taste los, wenn die gewünschte Lautstärke erreicht ist. Der motorgesteuerte Lautstärkeeinsteller auf der Frontplatte bewegt sich entsprechend der eingestellten Lautstärke. Die Tasten MASTER VOLUME beeinflussen das Tonsignal am Vorverstärkerausgang (PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.
5 MUTE (Stumm) - Drücken Sie die Taste MUTE auf der Fernbedienung, um die Wiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der Anzeige des aktiven Eingangs auf der Frontplatte angezeigt. Nochmaliges Drücken der Taste MUTE schaltet die Klangwiedergabe wieder ein. MUTE beeinflußt das Tonsignal am Vorverstärkerausgang, Aufnahmen über die TAPE-Ausgänge jedoch nicht.
6 TUNER CONTROL (Tunereinstellung) - TUNE ◀ oder ▶ sucht die höheren bzw. tieferen Senderfrequenzen für Mittelwelle (AM) und UKW (FM).

PRESET ▲ oder ▼ wählt eine niedrigere bzw. höhere Voreinstellungsnummer.

7 CD PLAYER CONTROL (CD-Player-Steuerung) - für NAD CD-Player.

|| aktiviert Pause

aktiviert Stop

aktiviert die Wiedergabe oder schaltet zwischen Wiedergabe und Pause um oder aktiviert das Titelspringen. Einmal drücken, um auf den nächsten Titel bzw. auf den Anfang des aktuellen oder vorherigen Titels zu springen.

aktiviert Suchen und Springen rückwärts
▶▶ ▶▶| aktiviert Suchen und Springen vorwärts
- öffnet/schließt die CD-Schublade. Einmal drücken, um die CD-Schublade zu öffnen und erneut drücken, um sie wieder zu schließen und mit der Wiedergabe zu beginnen.

7 CASSETTE DECK CONTROL (Kassettendecksteuerung) - für einfache NAD-Kassettendecks.

▶ aktiviert die Wiedergabe vorwärts.
drücken für Aufnahmepause, dann Wiedergabe drücken für Aufnahmebeginn.
stoppt Wiedergabe oder Aufnahme.
aktiviert Zurückspulen.
▶▶ ▶▶ I aktiviert schnellen Vorlauf.

8 TAPE/TUNER-CD - Der Schalter TAPE/TUNER-CD aktiviert in Stellung TAPE/TUNER die Transporttasten für ein Tonband und in der CD-Position für einen CD-Player.

9 DEV 1/DEV 2 - Für HiFi-Systeme ohne Kassettendeck können die CD-Transporttasten so eingestellt werden, daß sie in beiden Positionen des Schalters Tape/Tuner-CD (Nr.8) arbeiten.

Die Standardeinstellung in dieser Fernbedienung ist DEV 1. In dieser Position kann mit dem Schalter Tape/Tuner-CD ein Kassettendeck und ein CD-Player (Nr. 7) gesteuert werden. Stellt man den Schalter auf DEV 2, dienen die Transporttasten ungeachtet der Stellung des Schalters Tape/Tuner-CD immer der CD-Player-Steuerung.

HINWEIS: Die mit dem C325BEE mitgelieferte NAD-Universal-Fernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C325BEE nicht unterstützt und sind daher ohne Funktion. Die Eingangswahltasten VIDEO 2 und VIDEO 3 (in Abschnitt Nr. 2) auf der Fernbedienung bleiben für den C325BEE ohne Wirkung.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.

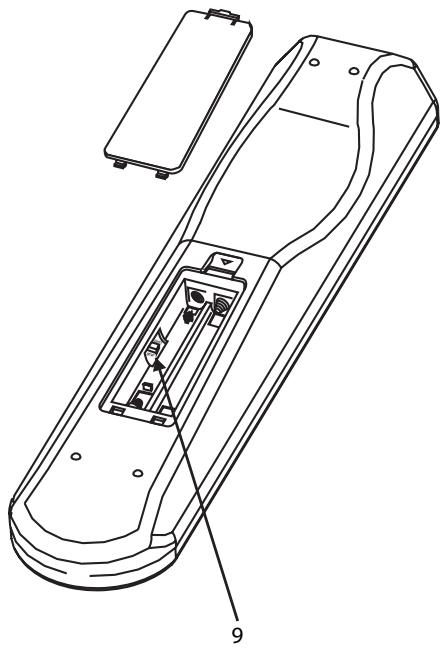

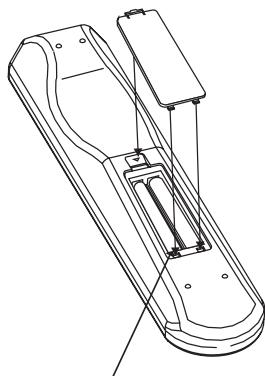

BATTERIEN IN DAS FACH EINLEGEN. AUF RICHTIGE POLUNG DER BATTERIEN ACHTEN.

PROBLEM	URSACHE	ABHILFE
KEIN TON	Netzkabel ausgesteckt oder Netz-schalter nicht „ON“	Netzkabel und Netz-schalter überprüfen
	„Tape 1 Monitor“ ausgewählt	„Tape 1 Monitor“ deaktivieren
	„MUTE“ aktiv	„MUTE“ deaktivieren
	Hintere Pre-Out/Main-In Verstärkerverbindungen fehlen	Verbindungen herstellen
	Kopfhörer eingesteckt	Kopfhörer ausstecken
EIN KANAL OHNE TON	Balanceeinsteller nicht in Mittelstellung	Balanceeinsteller in Mittelstellung bringen
	Lautsprecher nicht richtig angeschlossen oder defekt	Lautsprecher und Anschlüsse überprüfen
	Eingangsanschlußleitung ausgesteckt oder defekt	Anschlußleitungen und Verbindungen überprüfen
SCHWACHE BÄSSE/ UNDEUTLICHES STEREOKLANGBILD	Lautsprecheranschlüsse verpolt	Alle Lautsprecheranschlüsse im System überprüfen
FERNBEDIENUNG FUNKTIONIERT NICHT	Batterien leer oder falsch eingelegt	Batterien überprüfen oder ersetzen
	IR-Sender- oder Empfängerfenster verdeckt	Hindernis beseitigen
	IR-Empfänger in direktem Sonnenlicht oder sehr hohe Um-gebungsbeleuchtung	Gerät nicht in direktem Sonnenlicht aufstellen, Umge-bungsbeleuchtung reduzieren
„POWER/PROTECTION“ LED LEUCHET WÄHREND DES BETRIEBES ROT	Verstärker überhitzt	Verstärker ausschalten, sicherstellen, daß Lüftungsschlitze im Verstärker oben und unten nicht blockiert sind. Nach Abkühlung des Verstärkers wieder einschalten
	Gesamtimpedanz der Lautsprecher zu niedrig	Sicherstellen, daß die Gesamtimpedanz der Lautsprecher 4 Ohm nicht unterschreitet

TECHNISCHE DATEN

VORVERSTÄRKER
Linepegel-Eingänge (Disc, CD, Video, Aux, Tuner, Tape1, Tape2)

Eingangsimpedanz (R und C)	20kΩ + 470pF
Eingangsempfindlichkeit (Nennleistung)	240mV
Max. Eingangssignal	6V
Rauschabstand A-bewertet1	97,0dB bei 1W
Rauschabstand Vorverstärkerausg., A-bewertet	110dB bei 500mV
Frequenzbereich 20Hz - 20kHz	<±0,1dB (Klangeinst. aus)
	<±0,2dB (Klangeinst. ein)
Gesamtklirrfaktor + Rauschen, SMPTE IM	< 0,01% bei 5V Ausgang

Linepegel-Ausgänge

Ausgangsimpedanz	Vorverstärkerausgang (Pre-Out)	80
	Tonband (Tape)	Source Z + 1k
Maximaler Ausgangspegel	Vorverstärkerausgang (Pre-Out)	>11V
	Tonband (Tape)	>10V

Klangeinsteller

Höhen	±5dB bei 10kHz
Bass	±8dB bei 100Hz

Triggerausgang

Ausgangswiderstand	<120 Ω
Ausgangsstrom	100mA
Ausgangsspannung	12V

LEISTUNGSVERSTÄRKER

Dauerausgangsleistung an 8^2		50W (17dBW)
Nennverzerrung (Gesamtklirrfaktor 20Hz - 20kHz)		0,02%
Clipping-Leistung (max. Dauerausgangsleistung pro Kanal an 4 Ω und 8 Ω)		68W
IHF Dynamikumfang	8 Ω	+3,4dB
	4 Ω	+5,0dB
IHF Dynamikleistung (max. kurzzeitige Leistung pro Kanal)	8 Ω	110W (20,4dBW)
	4 Ω	160W (22,0dBW)
	2 Ω	210W (23,2dBW)
Dämpfungsfaktor (bei 8Ω, 1kHz)		>160
Eingangsimpedanz (R und C)		20kΩ + 470pF
Eingangsempfindlichkeit (Nennausgangsleistung an 8Ω)		730mV
Spannungsverstärkung		29dB
Frequenzbereich 20Hz - 20kHz		<0,2dB
Rauschabstand, A-bewertet	bei 1W	100dB
	bei 50W	117dB
Gesamtklirrfaktor + Rauschen ^3		<0,02%
SMPTE IM ^4		<0,01%
IHF IM ^5		<0,01%
Kopfhörer-Ausgangsimpedanz		68 Ω

ABMESSUNGEN UND GEWICHT

Abmessungen (B x H x T)6	Netto	435 x 100 x 290mm
	Brutto	435 x 117 x 342mm
Nettogewicht		8kg
Versandgewicht		9kg

1 Vom CD-Eingang bis Lautsprecherausgang, Lautsprechereinstellung 500mV Eingang, 8 Ω / 1W Ausgang
2 Minimale Leistung pro Kanal, 20Hz - 20kHz, Aussteuerung beider Kanäle nicht über Nennverzerrung.
3 Gesamtkirrfaktor, 20Hz - 20kHz von 250mW bis Nennausgangsleistung
4 Intermodulationsverzerrung, 60Hz - 7kHz, 4:1, von 250mW bis Nennausgangsleistung
5 CCIF IM-Verzerrung, 19 + 20kHz Nennausgangsleistung
6 Bruttoabmessungen enthalten Gerätefüße, Lautstärkeknopf, Netztaste und ausgeklappte Lautsprecherklemmen.
Technische Änderungen vorbehalten. Aktualisierte Dokumentation und Merkmale sowie neueste Informationen über Ihren C325BEE finden Sie auf www.nadelectronics.com

BELANGRIJKE VEILIGHEIDSEISEN

AFMETINGEN EN GEWICHTEN

Afmetingen (B x H x D)6	Netto	435 x 100 x 290mm
	Bruto	435 x 117 x 342mm
Netto gewicht		8kg
Transportgewicht		9kg

Modell Nr. : ____ Serie Nr. : ____

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

KONTROLLER PÅ APPARATENS FRAMSIDA

1 2 Stereo Integrated Amplifier C 325BEE NAD PHONES MP LUSG MP TAPE 1 MONITOR TAPE 2 TUNER AUX VIDEO CD IR SOFT CLIPPING 3 5 4 6 7 9 10 VOLUME BASS TONE DEBEAT TREBLE BALANCE

ANSLUTNINGAR PÅ APPARATENS BAKSIDA

Serial No./No. De Series IR INPUT L DISO CD VIDEO AUX TUNER IN TAPE 2 OUT TAPE 1 OUT PRE OUT MAIN IN R OUT PUT BY TROGGER OUTPUT 14 1 2 3 4 5 6 7 8 9 10 12 13 16 AH NORTH AMERICAN VERSION ONLY 11 COAL MIN 4Ω SPEAKERS MIN 4Ω L SWITCHED AC OUTLET 120V - 60Hz 120W 1A MAX POWER ON OFF CAUTION - ATTENTION MINIMUM SPEAKER IMPEDANCE 4 Ω MINIMUM IMPEDANCE DES HAUTES PARLEURS 4 Ω SOFT CLIPPING ON OFF OF: NAD C: S#BEE

BRA ATT VETA VID INSTALLATION
