BEDIENUNGSANLEITUNG T975 NAD

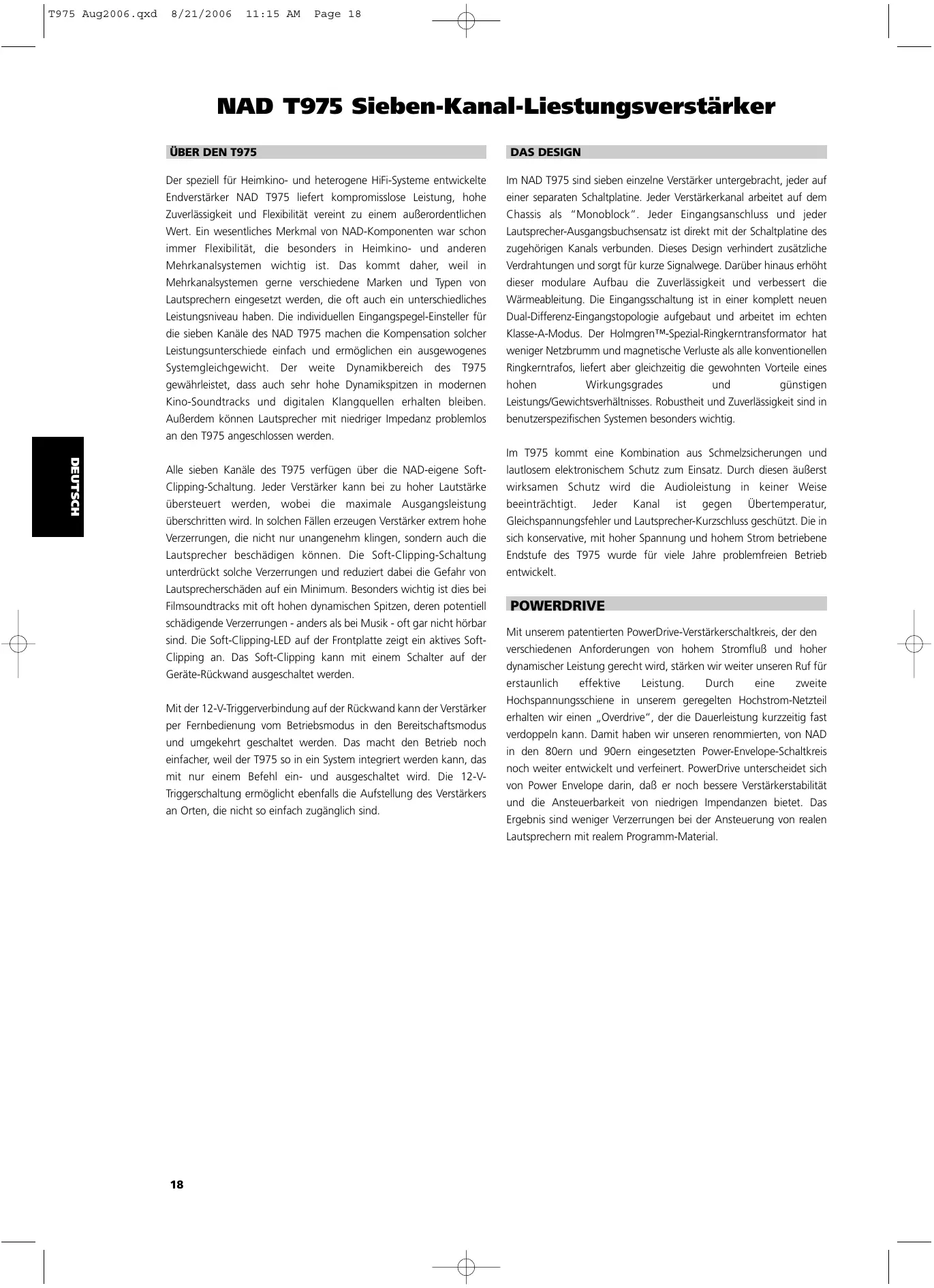

ENGLISH FRANÇAIS Der speziell für Heimkino- und heterogene HiFi-Systeme entwickelte Endverstärker NAD T975 liefert kompromisslose Leistung, hohe Zuverlässigkeit und Flexibilität vereint zu einem außerordentlichen Wert. Ein wesentliches Merkmal von NAD-Komponenten war schon immer Flexibilität, die besonders in Heimkino- und anderen Mehrkanalsystemen wichtig ist. Das kommt daher, weil in Mehrkanalsystemen gerne verschiedene Marken und Typen von Lautsprechern eingesetzt werden, die oft auch ein unterschiedliches Leistungsniveau haben. Die individuellen Eingangspegel-Einsteller für die sieben Kanäle des NAD T975 machen die Kompensation solcher Leistungsunterschiede einfach und ermöglichen ein ausgewogenes Systemgleichgewicht. Der weite Dynamikbereich des T975 gewährleistet, dass auch sehr hohe Dynamikspitzen in modernen Kino-Soundtracks und digitalen Klangquellen erhalten bleiben. Außerdem können Lautsprecher mit niedriger Impedanz problemlos an den T975 angeschlossen werden. DEUTSCH ESPAÑOL ITALIANO Alle sieben Kanäle des T975 verfügen über die NAD-eigene SoftClipping-Schaltung. Jeder Verstärker kann bei zu hoher Lautstärke übersteuert werden, wobei die maximale Ausgangsleistung überschritten wird. In solchen Fällen erzeugen Verstärker extrem hohe Verzerrungen, die nicht nur unangenehm klingen, sondern auch die Lautsprecher beschädigen können. Die Soft-Clipping-Schaltung unterdrückt solche Verzerrungen und reduziert dabei die Gefahr von Lautsprecherschäden auf ein Minimum. Besonders wichtig ist dies bei Filmsoundtracks mit oft hohen dynamischen Spitzen, deren potentiell schädigende Verzerrungen - anders als bei Musik - oft gar nicht hörbar sind. Die Soft-Clipping-LED auf der Frontplatte zeigt ein aktives SoftClipping an. Das Soft-Clipping kann mit einem Schalter auf der Geräte-Rückwand ausgeschaltet werden. PORTUGUÊS Mit der 12-V-Triggerverbindung auf der Rückwand kann der Verstärker per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. Das macht den Betrieb noch einfacher, weil der T975 so in ein System integriert werden kann, das mit nur einem Befehl ein- und ausgeschaltet wird. Die 12-VTriggerschaltung ermöglicht ebenfalls die Aufstellung des Verstärkers an Orten, die nicht so einfach zugänglich sind. SVENSKA

DAS DESIGN Im NAD T975 sind sieben einzelne Verstärker untergebracht, jeder auf einer separaten Schaltplatine. Jeder Verstärkerkanal arbeitet auf dem Chassis als “Monoblock”. Jeder Eingangsanschluss und jeder Lautsprecher-Ausgangsbuchsensatz ist direkt mit der Schaltplatine des zugehörigen Kanals verbunden. Dieses Design verhindert zusätzliche Verdrahtungen und sorgt für kurze Signalwege. Darüber hinaus erhöht dieser modulare Aufbau die Zuverlässigkeit und verbessert die Wärmeableitung. Die Eingangsschaltung ist in einer komplett neuen Dual-Differenz-Eingangstopologie aufgebaut und arbeitet im echten Klasse-A-Modus. Der Holmgren™-Spezial-Ringkerntransformator hat weniger Netzbrumm und magnetische Verluste als alle konventionellen Ringkerntrafos, liefert aber gleichzeitig die gewohnten Vorteile eines hohen Wirkungsgrades und günstigen Leistungs/Gewichtsverhältnisses. Robustheit und Zuverlässigkeit sind in benutzerspezifischen Systemen besonders wichtig. Im T975 kommt eine Kombination aus Schmelzsicherungen und lautlosem elektronischem Schutz zum Einsatz. Durch diesen äußerst wirksamen Schutz wird die Audioleistung in keiner Weise beeinträchtigt. Jeder Kanal ist gegen Übertemperatur, Gleichspannungsfehler und Lautsprecher-Kurzschluss geschützt. Die in sich konservative, mit hoher Spannung und hohem Strom betriebene Endstufe des T975 wurde für viele Jahre problemfreien Betrieb entwickelt. POWERDRIVE Mit unserem patentierten PowerDrive-Verstärkerschaltkreis, der den verschiedenen Anforderungen von hohem Stromfluß und hoher dynamischer Leistung gerecht wird, stärken wir weiter unseren Ruf für erstaunlich effektive Leistung. Durch eine zweite Hochspannungsschiene in unserem geregelten Hochstrom-Netzteil erhalten wir einen „Overdrive“, der die Dauerleistung kurzzeitig fast verdoppeln kann. Damit haben wir unseren renommierten, von NAD in den 80ern und 90ern eingesetzten Power-Envelope-Schaltkreis noch weiter entwickelt und verfeinert. PowerDrive unterscheidet sich von Power Envelope darin, daß er noch bessere Verstärkerstabilität und die Ansteuerbarkeit von niedrigen Impendanzen bietet. Das Ergebnis sind weniger Verzerrungen bei der Ansteuerung von realen Lautsprechern mit realem Programm-Material. Page 19 Transport - Transportieren Sie das Gerät immer mit der Innen- und Außenverpackung. Transportieren Sie das Gerät nicht nur in einem Karton. Das Gerät könnte beschädigt werden oder das Personal könnte sich verletzen. Schalten Sie vor dem Ein- oder Ausstecken von Audiosignalverbindungen immer alle Systemkomponenten aus. Wenn alle Signalverbindungen hergestellt sind, fahren Sie vor dem Einschalten der Systemkomponenten die Lautstärkeeinstellung des Systems ganz herunter. Erhöhen Sie dann die Lautstärke vorsichtig, um Schäden an den Systemkomponenten zu vermeiden. Bitte bewahren Sie beide Kartons und das Verpackungsmaterial des T975 auf. Sollten Sie einmal umziehen oder den Verstärker transportieren müssen, ist dies der beste Behältersatz dafür. Wir haben schon viel zu viele ansonsten tadellose Geräte gesehen, die nur durch eine mangelhafte Verpackung beim Transport beschädigt worden sind deshalb: Innen- und Außenverpackung bitte aufbewahren! VERPACKUNG AUFBEWAHREN

RÜCKWANDANSCHLÜSSE/-EINSTELLER

Lesen und befolgen Sie alle Sicherheitshinweise auf der ersten Seite dieser Bedienungsanleitung. Um der Gefahr von Feuer oder eines elektrischen Schlages vorzubeugen, stellen Sie den Verstärker nicht auf, wo er Wasser oder Feuchtigkeit ausgesetzt ist. Falls Flüssigkeit in den Verstärker eindringt, sofort den Netzstecker aus der Steckdose ziehen. Schalten Sie den Verstärker nicht mehr ein, bis er von einem Servicetechniker untersucht worden ist. Die Hitzeentwicklung des Verstärkers ist normal, macht aber eine entsprechende Luftzirkulation erforderlich. Achten Sie daher darauf, dass die Luftauslässe im oberen und unteren Gehäuseteil nicht blockiert werden. Ein Abstand von mindestens 7,5 cm über dem Vestärker und 2,5 cm an den Seiten sollte frei bleiben. Stellen Sie den Verstärker nicht in einen geschlossenen Bereich wie ein Bücherregal oder Schrank, es sei denn, er verfügt über eine gute Lüftung. Achten Sie auf ausreichend Platz hinter dem Vestärker, um die Signaleingangsund Lautsprecher-Ausgangsverbindungen herstellen zu können. Möchten Sie den Verstärker auf einen Teppichboden stellen, legen Sie ein Brett darunter, um ein Einsinken des Geräts und damit ein Verschließen der Luftauslässe am Gehäuseboden zu verhindern. Stellen Sie den Verstärker nicht an Orten auf, wo er über längere Zeit direktem Sonnenlicht ausgesetzt ist. Das Gerät nur auf einer festen und ebenen Oberfläche aufstellen. Schließen Sie das IEC-Standard-Netzkabel zuerst an diese Netzbuchse an und dann an eine Wandsteckdose. HINWEIS: Das Gewicht des Verstärkers muss immer auf seinen Gehäusefüßen ruhen. Stellen Sie den Verstärker niemals auf seine Rückwand mit der Frontplatte nach oben. Die Ein/Ausgangsanschlüsse könnten dabei beschädigt werden. Schließen Sie die Signalkabel vom Vorverstärker, SurroundklangDekoder oder einer anderen Signalquelle an diesen Eingängen an. Um in einem AV-Surroundsystem eine optimale Wärmeableitung zu gewährleisten, empfehlen wir eine Zuordnung der Audiokanäle wie folgt: Eingang 1 = Hauptlautsprecher links Eingang 2 = Surround-Lautsprecher links Eingang 3 = Surround Lautsprecher hinten Eingang 4 = Center-Lautsprecher Eingang 5 = Surround Lautsprecher hinten Eingang 6 = Surround-Lautsprecher rechts Eingang 7 = Hauptlautsprecher rechts Da der Leistungstransformator im T975 ein leichtes magnetisches Streufeld erzeugt, sollten Plattenspieler (besonders solche mit MC-Tonabnehmer) nicht in der Nähe des Verstärkers aufgestellt werden. Vermeiden Sie auch die Lagerung von magnetischen Datenträgern wie Ton- oder Videobänder und ComputerDisketten in unmittelbarer Nähe des Verstärkers. HINWEIS: Stellen Sie vor dem Anschließen des Netzkabels an eine spannungsführende Steckdose sicher, daß alle Ein-/Ausgänge zuerst angeschlossen sind. Trennen Sie immer zuerst das Netzkabel von der spannungsführenden Steckdose bevor Sie ein anderes Kabel vom T975-Verstärker entfernen. Wenn Sie ein Verlängerungskabel verwenden müssen, wählen Sie eine schwere Ausführung entsprechend dem Typ für große Elektrogeräte, wie z. B. ein Verlängerungskabel für eine Klimaanlage (Querschnitt mindestens 1,5 mm²). Wir empfehlen dringend, das VerstärkerNetzkabel nicht an den zusätzlichen Netzausgang eines Vorverstärkers anzuschließen. Solche zusätzlichen Netzausgänge sind nicht dafür vorgesehen, so hohe Versorgungsströme zu liefern, wie sie der NAD T975-Verstärker benötigt. DEUTSCH

HINWEISE ZUM AUFSTELLUNGSORT

FRANÇAIS ACHTUNG - Um die Gefahr von Feuer oder Stromschlag zu verhindern, den Verstärker nicht Regen oder Feuchtigkeit aussetzen. VORSICHT - Bei Geräten mit Werkseinstellung 115 Volt ~ den breiten Stift des Netzsteckers mit der breiten Buchse der Steckdose verbinden, um elektrischem Stromschlag vorzubeugen. Darauf achten, dass der Stecker vollständig in der Steckdose eingesteckt ist. ENGLISH ACHTUNG: ESPAÑOL VORSICHTSMAßNAHMEN ZUR AUFSTELLUNG ITALIANO 11:15 AM

Jeder der sieben unabhängigen Leistungsverstärker im T975 hat seinen eigenen Signaleingangsanschluss. Schalten Sie den Netzschalter POWER auf OFF, bevor Sie irgendwelche Verbindungen zum Verstärker herstellen. [siehe Abb. 1]

3. EINGANGSPEGELEINSTELLER

Der Verstärker ist mit separaten Eingangspegeleinstellern für jeden Kanal ausgestattet. Bevor Sie den T975 zum erstenmal einschalten, stellen Sie sicher, dass alle Pegeleinsteller in der Standardposition stehen (im Uhrzeigersinn ganz rechts). ENGLISH FRANÇAIS DEUTSCH ESPAÑOL Unter Umständen sind andere Einstellungen sinnvoll, besonders für:

• Pegelabgleich - In Systemen mit Lautsprechern, die einen unterschiedlichen Wirkungsgrad haben, kann es erforderlich sein, einige der Pegeleinsteller zu verändern, um eine ausgewogene Kanalbalance zu erreichen.
• Erweiterter Lautstärkeeinstellungsbereich - Viele Stereosysteme haben eine so hohe Spannungsverstärkung, dass die Lautsprecher (oder Ihre Ohren) bei jeder Einstellung des Lautstärkeeinstellers, die über 11 oder 12 Uhr hinausgeht, übersteuern. Als Folge davon benutzen Sie nur die untere Hälfte des Lautstärkeeinstellungsbereiches, wo Einstellungen ungenau und Kanalbalancefehler eher größer sind. Wenn alle Eingangspegeleinsteller reduziert werden, können Sie die Lautstärkeeinstellung am Vorverstärker erhöhen und seinen Bereich effektiver nutzen. (Vorschlag: Stellen Sie die Eingangspegeleinsteller so ein, dass Ihre bevorzugte maximale Lautstärke einer Stellung des Lautstärkeeinstellers von etwa 2 oder 3 Uhr entspricht.) Ein weiterer Vorteil ist die mit dieser Vorgehensweise erzielte Unterdrückung von Störgeräuschen, die vom Hochpegelschaltkreis des Vorverstärkers erzeugt werden (z. B. Restbrumm- oder Zischgeräusche, die mit einer Verringerung der Lautstärke nicht verschwinden).

5. “AUTO TRIGGER ON/OFF”(AUTOM.AUSLÖSER

EIN/AUS) Steht der Schalter “Auto Trigger” in Stellung “ON”, ist das 12-VTriggersignal aktiviert, d. h. durch Herstellen einer 12-VTriggerverbindung kann der Verstärker per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. In Stellung “OFF” ist der 12-V-Triggereingang deaktiviert. HINWEIS: Steht der Schalter “Auto Trigger” in Stellung “ON” und der 12-V-Triggereingang ist angeschlossen, wechselt der T975 beim Ausschalten durch Drücken des Netzschalters nur in den Bereitschaftsmodus. Wenn das Gerät ganz ausgeschaltet werden soll, stellen Sie den Schalter in die Position “OFF” oder entfernen Sie eine Verbindung mit dem 12-V-Triggereingang.

6. 12-V-TRIGGEREINGANG(12 V TRIGGER IN)

Soll extern vom Netzbetrieb in den Bereitschaftsmodus geschaltet werden, verbinden Sie den 12-V-Triggerausgang einer anderen Gerätekomponente mit diesem Gleichspannungseingang. Der Stift in der Mitte ist spannungsführend oder die “Plus”-Verbindung, der Kragen des Eingangssteckers bildet die 12-V-Trigger- oder GroundVerbindung (“Minus”). HINWEISE: Der Arbeitsbereich des 12-V-Triggers im T975 beträgt 6 bis 15 V = bei einem Strombedarf von weniger als 10 mA. Überprüfen Sie die Daten der 12-V-Triggerquelle und stellen Sie sicher, dass sie mit dem 12-V-Triggereingang des T975 kompatibel sind. Um einen Schaden am T975 zu vermeiden, darf die empfohlene Spannung nicht überschritten werden.

4. LAUTSPRECHERANSCHLÜSSE

ITALIANO PORTUGUÊS SVENSKA Dieser Verstärker ist mit speziellen Schraubanschlußklemmen mit hoher Strombelastbarkeit für den Lautsprecheranschluß ausgestattet. Verwenden Sie für den Anschluß der Lautsprecher eine dicke (2,5 mm_ oder dicker) umflochtene Leitung. Verbindungen können auf drei Arten hergestellt werden. [siehe Abb. 2]

• Isolieren Sie ca. 1 cm von jeder Lautsprecherleitung ab. Verdrehen Sie die dünnen Litzen in jedem Leiter miteinander. Lösen Sie die Klemmschraube, stecken die blanke Leitung in die Öffnung im Anschlußklemmensockel und ziehen die Klemmschraube fest an bis die Leitung sicher gehalten wird. Stellen Sie dabei sicher, daß keine einzelnen Drahtlitzen das Chassis oder eine benachbarte Anschlußklemme berühren.
• Kabelschuhe Lösen Sie die Klemmschraube, führen den u-förmigen Kabelschuh hinter die Mutter und ziehen die Klemmschraube fest an bis der Kabelschuh sicher gehalten wird.
• Versehen Sie die Lautsprecherleitungen mit Bananensteckern und stecken Sie diese in die Buchse der Schraubanschlußklemmen. Durch den Klemmenabstand von 19 mm können zweifache Bananenstecker verwendet werden (nicht verfügbar bei Geräten mit 230 V Netzspannung).

Wenn ein Verstärker über seine angegebene Ausgangsleistung hinaus belastet wird, produziert er normalerweise sogenanntes “HardClipping” oder Signalverzerrungen. Ein solches Hard-Clipping klingt nicht nur sehr unangenehm, sondern kann auch die Lautsprecher im System beschädigen. Der Soft- Clipping-Schaltkreis von NAD sorgt für eine weiche Ausgangssignalbegrenzung, minimiert hörbare Verzerrungen und reduziert die Gefahr von Lautsprecherschäden bei einer Übersteuerung des Verstärkers. Wir empfehlen daher, den Schalter für Soft-Clipping auf der Gehäuserückseite des T975 in der Stellung “ON” zu belassen, wenn das System mit Pegeln betrieben wird, die über die Leistungsfähigkeit des Verstärkers hinausgehen. Die LED auf der Frontplatte zeigt ein, wenn Soft Clipping aktiviert ist.

In der Nähe des Netzkabels befindet sich ein Sicherungshalter. Für den unwahrscheinlichen Fall, dass eine Sicherung ersetzt werden muss, ziehen Sie das Netzkabel aus der Steckdose. Trennen Sie dann alle Verbindungen vom Verstärker.

9. ERDANSCHLUß (GROUND)

HINWEIS: Lautsprecher müssen in Phase zueinander arbeiten, damit ein richtiges Stereoabbild erzeugt werden kann und die Ausgänge sich bei niedrigen Frequenzen gegenseitig verstärken und nicht aufheben. Achten Sie deshalb beim Anschließen von Lautsprechern darauf, dass die roten (positiven) Anschlußklemmen der Lautsprecherausgänge bei jedem Lautsprecher mit den roten (positiven) Anschlüssen verbunden sind.

Der T975 ist mit einer Erdklemme (GROUND) auf der Rückwand ausgestattet, die direkt mit dem Chassis des T975 verbunden ist. Im Falle von Brumm- oder Hochfrequenzstörungen wird empfohlen, diese Klemme mit direkter Erde (z. B. kupferüberzogener, installierter Erdpfahl) zu verbinden. Page 21 Mit dem 12-V-Triggereingang auf der Rückwand kann der T975 auch per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. Damit der 12-V-Triggereingang funktioniert, muss der T975 zuerst mit dem Netzschalter eingeschaltet werden. Der Netzschalter muss in dieser Position bleiben. Schalten Sie den 12-V-Triggerausgang der 12-V-Triggersignalquelle ein und wieder aus. Der Triggereingang des T975 wechselt entsprechend dem 12-VTriggerausgang der Triggersignalquelle. Stellen Sie sicher, dass sich der Schalter “Auto Trigger” auf der Geräte-Rückwand in Position “ON” befindet und der 12-V-Triggereingang einwandfrei verbunden ist. HINWEIS: Wenn die LED “Protection” während des normalen Betriebes aufleuchtet, schalten Sie den Verstärker sofort aus. Überprüfen Sie alle Lautsprecherkabel auf einwandfreien Anschluss und dass keine Leitung beschädigt ist und einen Kurzschluss verursacht. Eine andere Ursache kann ein ungewöhnlicher Hitzestau innen im Verstärker sein. Stellen sicher, dass um den Verstärker herum eine ausreichende Luftzirkulation vorhanden ist und dass keine Lüftungsschlitze oben oder unten blockiert sind. Nach der Abkühlung des Verstärkers arbeitet dieser wieder ganz normal. Falls die LED “Protection” trotz aller oben erwähnten Überprüfungen leuchtet, schalten Sie den Verstärker aus und wenden Sie sich an Ihren NAD-Händler.

3. ANZEIGE VON SOFT-CLIPPING

Wird der Soft-Clipping-Schaltkreis des T975 aktiviert, leuchtet die entsprechende LED-Anzeige auf der Frontplatte. ENGLISH Diese LED leuchtet ebenfalls, wenn einer oder mehrere der internen sieben Verstärker in den Schutzmodus (“Protection”) wechseln, die anderen aber immer noch arbeiten und Sie deshalb wahrscheinlich auch immer noch den Ton hören. Wird der Verstärker im Normalbetrieb vollständig über den Netzschalter ausgeschaltet, leuchtet die LED “Protection” auf und verlischt dann langsam innerhalb von ein paar Sekunden. FRANÇAIS Drücken Sie diese Taste, um den Verstärker ein- oder auszuschalten. Die Netzanzeige-LED direkt über dem Netzschalter und LED “Protection” leuchten auf. Nach ein paar Sekunden verlöscht die LED “Protection” wieder, wodurch angezeigt wird, dass der Verstärker betriebsbereit ist. Immer wenn der Verstärker eingeschaltet wird, leuchtet die LED “Protection” auf. Nach ein paar Sekunden verlöscht die LED “Protection” wieder und der Verstärker ist betriebsbereit. Bei aktivem 12-V-Triggereingang (Schalter “Auto Trigger” auf der GeräteRückwand in Stellung “ON”) leuchtet die LED “Protection” zur Anzeige des Bereitschaftsmodus ebenfalls. In diesem Modus leuchtet die Netzanzeige-LED nicht. DEUTSCH

1. NETZSCHALTER/STANDBYLED(BEREITSCHAFTSMODUS-LED)

Netzkabel ausgesteckt oder Netzschalter nicht “ON”

Netzkabel und Netzschalter überprüfen

Lautsprecher nicht richtig angeschlossen oder defekt. Eingangsanschlussleitung ausgesteckt oder defekt

Lautsprecher und Anschlüsse überprüfen Anschlussleitungen und Verbindungen überprüfen

Surroundmodus nicht aktiviert Mono-Tonquelle

LautsprecherAnschluss nicht einwandfrei Surround-Lautstärkepegel zu niedrig

Surroundmodus aktivieren System mit Stereo- oder Dolby-SurroundMaterial testen Lautsprecher und Anschlüsse überprüfen Surround-Lautstärkepegel erhöhen

LautsprecherAnschluss nicht einwandfrei Center-Lautstärkepegel zu niedrig

Lautsprecher und Anschlüsse überprüfen Center-Lautstärkepegel erhöhen

SCHWACHE BÄSSE / UNDEUTLICHES

Alle Lautsprecheranschlüsse im System überprüfen

SCHALTET KURZ IN DEN BEREITSCHAFTSMODUS

Verstärker wird zu heiß.

Verstärker abkühlen lassen Belastung verringern Lautsprecher-Nennimpedanz muß mehr als 4 Ohm betragen

CENTERKANAL OHNE TON

ESPAÑOL TECHNISCHE DATEN DURCHSCHNITTL. DAUERAUSGANGSLEISTUNG > 7 x 140 W (21,5 dBW)

BEI 8 OHM ODER 4 OHM

(Minimale Leistung pro Kanal, 20 Hz - 20 kHz, Aussteuerung aller sieben Kanäle nicht über Nennverzerrung) Nennverzerrung < 0,03% (Gesamtklirrfaktor 20 Hz - 20 kHz) ITALIANO Clipping-Leistung > 170 W (22,3 dBW) (Max. Dauerausgangsleistung pro Kanal, alle sieben Kanäle aktiv)

IHF DYNAMISCHE LEISTUNG

(Max. kurzzeitige Leistung pro Kanal) PORTUGUÊS 8 Ohm: > 230 W (24 dBW) 4 Ohm: > 390 W (26 dBW) 2 Ohm: > 450 W (26,5 dBW) Dämpfungsfaktor > 300 (Referenz 8 Ohm bei 50 Hz) Eingangsempfindlichkeit (Nennausgangsleistung an 8 Ohm) Spannungsverstärkung SVENSKA Frequenzgang 20 Hz - 20 kHz 1,1V 29 dB ±0,2 dB -3 dB bei 3 Hz und 100 kHz Rauschabstand, A-bewertet > 96 dB ref. 1 W > 125 dB ref. 140W

ABMESSUNGEN UND GEWICHT

Nettogewicht 31 kg (68 Ib) Versandgewicht 33 kg (72 Ib) Abmessungen (B x Hx T) Netto 435 x 180 x 450mm(17,1 x 7,1 x 17,7”) Brutto* 435 x 195 x 495mm(17,1 x 7,7 x 19,5”) *Bruttoabmessungen enthalten Gerätefüße, Lautstärkeknopf, Netztaste und ausgeklappte Lautsprecherklemmen. Technische Änderungen vorbehalten. Aktualisierte Dokumentation und Merkmale sowie neueste Informationen über Ihren T975 finden Sie auf www.nadelectronics.com.
