Tipo de producto	Amplificador de potencia de siete canales
Marca	NAD
Modelo	T975
Potencia de salida continua	≥ 7 x 140 W bajo 8 ohmios o 4 ohmios (20 Hz – 20 kHz, distorsión ≤ 0,03 %)
Potencia de recorte	≥ 170 W por canal
Potencia dinámica IHF	230 W (8 ohmios), 390 W (4 ohmios), 450 W (2 ohmios)
Distorsión armónica total	≤ 0,03 %
Factor de amortiguamiento	> 300 (8 ohmios a 50 Hz)
Sensibilidad de entrada	1,1 V
Ganancia de voltaje	29 dB
Respuesta en frecuencia	20 Hz – 20 kHz ± 0,2 dB; –3 dB a 3 Hz y 100 kHz
Relación señal/ruido	> 96 dB (ref. 1 W), > 125 dB (ref. 140 W)
Número de canales	7
Entradas de audio	7 entradas RCA
Salidas de altavoces	7 pares de terminales (compatible cable pelado, horquillas, conectores banana)
Alimentación	Red eléctrica 115 V o 230 V (según versión), fusible
Dimensiones (An x Al x Pr)	435 x 180 x 450 mm
Peso neto	31 kg
Peso con embalaje	33 kg
Funciones especiales	Recorte suave, PowerDrive, control de 12 V, protección térmica y contra cortocircuitos
Accesorios incluidos	Cable de alimentación, manual de instrucciones
Mantenimiento	Limpiar con un paño seco; no usar disolventes
Seguridad	Ventilación adecuada; no exponer a la humedad; desconectar antes de intervenir

Preguntas frecuentes - T975 NAD

¿Cómo conectar los altavoces al T975?

Use cable trenzado de calibre 16 o superior. Pele 10 mm, retuerza los hilos, insértelos en el terminal o use horquillas o conectores banana. Conecte el terminal rojo (+) del amplificador al terminal rojo (+) del altavoz.

¿Qué hacer si un LED de protección permanece rojo?

Apague el amplificador. Verifique los cables de los altavoces (posible cortocircuito) y la ventilación. Si el problema persiste, consulte a su distribuidor NAD.

¿Cómo usar la función de recorte suave?

Deje el interruptor de recorte suave en el panel trasero en posición ON. El LED en el panel frontal se enciende cuando el circuito está activo. Limita la distorsión en caso de sobrecarga.

¿Cómo conectar el control de 12 V?

Conecte la salida de 12 V de un preamplificador a la entrada de trigger de 12 V del T975 (jack de 3,5 mm, centro positivo). Ponga el interruptor Auto Trigger en posición ON. Esto permite cambiar de reposo a encendido de forma remota.

¿Cuál es la potencia de salida del T975?

La potencia continua es de al menos 7 x 140 W bajo 8 ohmios o 4 ohmios con una distorsión inferior al 0,03 %. La potencia dinámica puede alcanzar 230 W sobre 8 ohmios, 390 W sobre 4 ohmios y 450 W sobre 2 ohmios.

¿Cómo ajustar el nivel de entrada de cada canal?

Use los controles de nivel de entrada en el panel trasero. Gire en sentido horario para aumentar el nivel. Esto permite equilibrar altavoces de diferente sensibilidad.

¿Qué hacer en caso de ausencia de sonido en un canal?

Verifique el cable de entrada y el altavoz. Asegúrese de que el nivel de entrada de ese canal no esté al mínimo. Pruebe con otra fuente.

¿Cómo ventilar correctamente el amplificador?

Deje un espacio de al menos 75 mm por encima y 25 mm en los lados. No coloque el aparato en un espacio cerrado sin ventilación. No bloquee las rejillas de ventilación.

¿Puedo usar altavoces de 4 ohmios?

Sí, el T975 está diseñado para manejar altavoces de 4 ohmios sin dificultad. La potencia nominal se da para 4 ohmios también.

¿Cómo limpiar el amplificador?

Use un paño suave y seco. No use nunca productos químicos, disolventes o abrasivos. Desconecte el aparato antes de limpiarlo.

MANUAL DE USUARIO T975 NAD

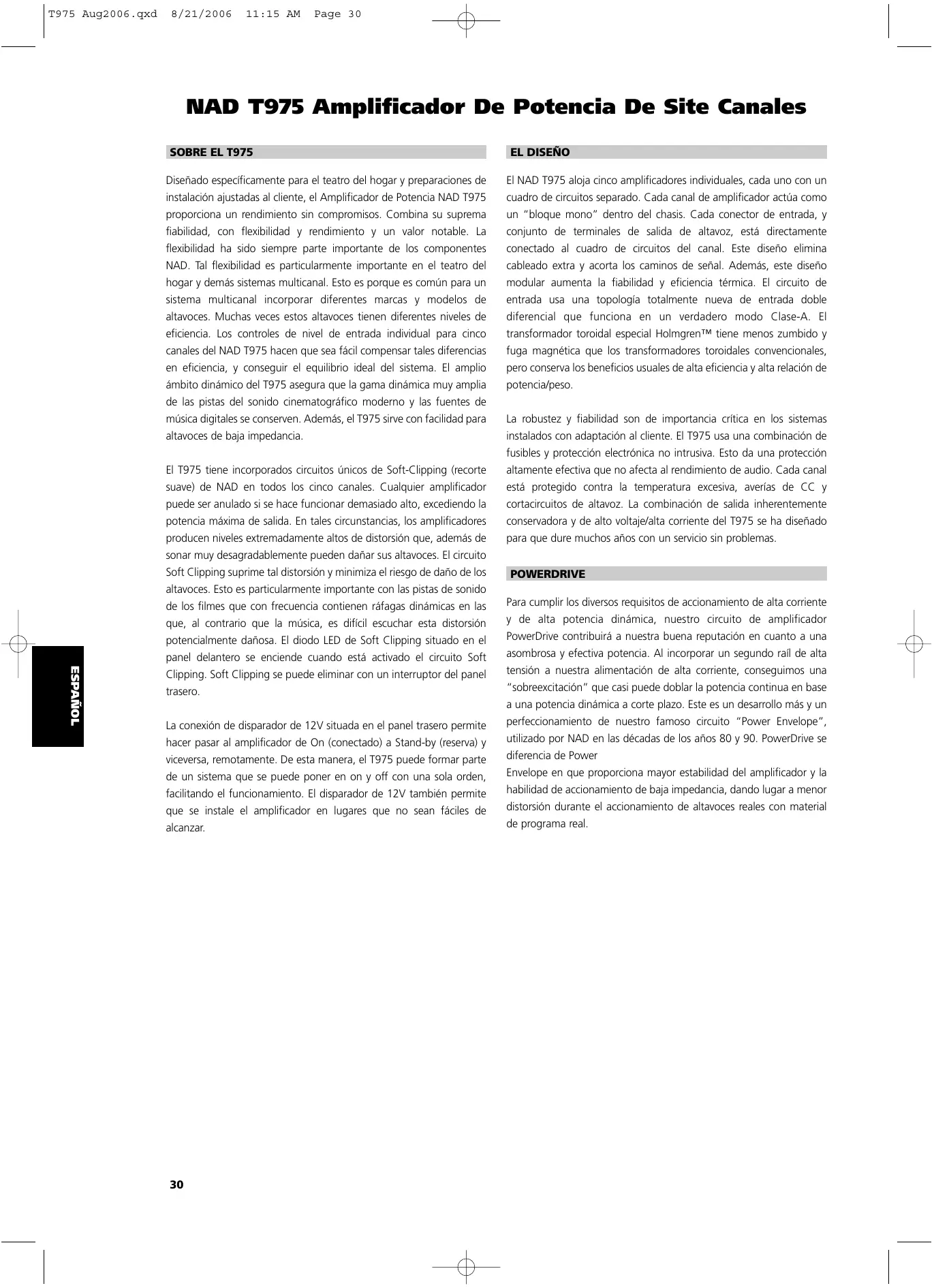

NAD T975 Amplificador De Potencia De Site Canales

SOBRE EL T975

Diseñado específicamente para el teatro del hogar y preparaciones de instalación ajustadas al cliente, el Amplificador de Potencia NAD T975 proporciona un rendimiento sin compromisos. Combina su suprema fiabilidad, con flexibilidad y rendimiento y un valor notable. La flexibilidad ha sido siempre parte importante de los componentes NAD. Tal flexibilidad es particularmente importante en el teatro del hogar y demás sistemas multicanal. Esto es porque es común para un sistema multicanal incorporar diferentes marcas y modelos de altavoces. Muchas veces estos altavoces tienen diferentes niveles de eficiencia. Los controles de nivel de entrada individual para cinco canales del NAD T975 hacen que sea fácil compensar tales diferencias en eficiencia, y conseguir el equilibrio ideal del sistema. El amplio ámbito dinámico del T975 asegura que la gama dinámica muy amplia de las pistas del sonido cinematográfico moderno y las fuentes de música digitales se conserven. Además, el T975 sirve con facilidad para altavoces de baja impedancia.

El T975 tiene incorporados circuitos únicos de Soft-Clipping (recorte suave) de NAD en todos los cinco canales. Cualquier amplificador puede ser anulado si se hace funcionar demasiado alto, excediendo la potencia máxima de salida. En tales circunstancias, los amplificadores producen niveles extremadamente altos de distorsión que, además de sonar muy desagradablemente pueden dañar sus altavoces. El circuito Soft Clipping suprime tal distorsión y minimiza el riesgo de daño de los altavoces. Esto es particularmente importante con las pistas de sonido de los filmes que con frecuencia contienen ráfagas dinámicas en las que, al contrario que la música, es difícil escuchar esta distorsión potencialmente dañosa. El diodo LED de Soft Clipping situado en el panel delantero se enciende cuando está activado el circuito Soft Clipping. Soft Clipping se puede eliminar con un interruptor del panel trasero.

La conexión de disparador de 12V situada en el panel trasero permite hacer pasar al amplificador de On (conectado) a Stand-by (reserva) y viceversa, remotamente. De esta manera, el T975 puede formar parte de un sistema que se puede poner en on y off con una sola orden, facilitando el funcionamiento. El disparador de 12V también permite que se instale el amplificador en lugares que no sean fáciles de alcanzar.

EL DISEÑO

El NAD T975 aloja cinco amplificadores individuales, cada uno con un cuadro de circuitos separado. Cada canal de amplificador actúa como un "bloque mono" dentro del chasis. Cada conector de entrada, y conjunto de terminales de salida de altavoz, está directamente conectado al cuadro de circuitos del canal. Este diseño elimina cableado extra y acorta los caminos de señal. Además, este diseño modular aumenta la fiabilidad y eficiencia térmica. El circuito de entrada usa una topología totalmente nueva de entrada doble diferencial que funciona en un verdadero modo Clase-A. El transformador toroidal especial Holmgren™ tiene menos zumbido y fuga magnética que los transformadores toroidales convencionales, pero conserva los beneficios usuales de alta eficiencia y alta relación de potencia/peso.

La robustez y fiabilidad son de importancia crítica en los sistemas instalados con adaptación al cliente. El T975 usa una combinación de fusibles y protección electrónica no intrusiva. Esto da una protección altamente efectiva que no afecta al rendimiento de audio. Cada canal está protegido contra la temperatura excesiva, averías de CC y cortacircuitos de altavoz. La combinación de salida inherentemente conservadora y de alto voltaje/alta corriente del T975 se ha diseñado para que dure muchos años con un servicio sin problemas.

POWERDRIVE

Para cumplir los diversos requisitos de accionamiento de alta corriente y de alta potencia dinámica, nuestro circuito de amplificador PowerDrive contribuirá a nuestra buena reputación en cuanto a una asombrosa y efectiva potencia. Al incorporar un segundo raíl de alta tensión a nuestra alimentación de alta corriente, conseguimos una "sobreexcitación" que casi puede doblar la potencia continua en base a una potencia dinámica a corte plazo. Este es un desarrollo más y un perfeccionamiento de nuestro famoso circuito "Power Envelope", utilizado por NAD en las décadas de los años 80 y 90. PowerDrive se diferencia de Power

Envelope en que proporciona mayor estabilidad del amplificador y la habilidad de accionamiento de baja impedancia, dando lugar a menor distorsión durante el accionamiento de altavoces reales con material de programa real.

PRECAUCIONES PARA LA INSTALACIÓN

AVISO - Para reducir el riesgo de incendio o choque eléctrico, no exponga el amplificador a la lluvia o humedad.

PRECAUCION - Para los equipos ajustados en fábrica a 115 voltios CA una la punta ancha del enchufe eléctrico a la ranura ancha de la toma de electricidad, para impedir el choque eléctrico. Asegúrese de que el enchufe está completamente insertado en el receptáculo.

Ponga en off (desconectados) todos los componentes del sistema siempre que conecte o desconecte cualquier cableado de señal de audio. Completadas todas las conexiones de señal, baje todo control de volumen principal del sistema antes de poner en on los componentes del sistema. Luego aumente el ajuste del control de volumen cuidadosamente para evitar daño a los componentes del sistema.

NOTAS SOBRE EL LUGAR DE LA INSTALACIÓN

Lea y siga todas las instrucciones de seguridad de la primera página del presente manual. Para impedir incendio o peligro de choque eléctrico, no coloque el amplificador donde quede expuesto al agua o la humedad. Si accidentalmente penetra líquido en el amplificador desenchufe inmediatamente el cordón de alimentación eléctrica CA. No haga funcionar el amplificador otra vez hasta que haya sido examinado por un técnico de servicio.

El amplificador genera una cantidad moderada de calor, lo que requiere ventilación. No obstruya las rejillas de salida de aire situadas en las cubiertas superior o inferior. Debe haber por lo menos 7.5 cm de separación encima del amplificador y 2.5 cm a los lados. No coloque el amplificador en un área cerrada, como una biblioteca o un armario, a no ser que estén muy ventilados. Asegúrese de que

hay espacio adecuado detrás del amplificador para las conexiones de entrada de señal y salida de altavoz. Si usted quiere colocar el amplificador sobre un suelo de alfombra, ponga un tablero debajo del mismo para impedir que se hunda en la alfombra, bloqueando las entradas de aire de la parte inferior. No ponga el amplificador donde quede expuesto a la luz directa del sol durante largos períodos de tiempo.

El equipo puede instalarse sobre cualquier superficie resistente y nivelada.

NOTA: El peso del amplificador ha de descansar siempre sobre sus patas inferiores. No ponga jamás el amplificador sobre su panel trasero, con su panel delantero cara arriba. Si se hace esto hay riesgo de daño para los conectores de entrada/salida.

El transformador eléctrico del T975 genera un campo magnético de zumbido de fuerza moderada. Los platos de tocadiscos (especialmente los que tienen cartucho de captación de sonido con bobina móvil) no deben colocarse cerca del amplificador. Los medios magnéticos, como cintas de audio o vídeo y discos flexibles de ordenador, no deben almacenarse cerca del amplificador.

AVISO:

Transporte - El aparato deberá transportarse dentro tanto de su contenedor interior como exterior. NUNCA transporte el aparato usando sólo uno de los contenedores; de hacerlo así se puede producir daños al aparato o lesiones al personal.

GUARDE TODO EL EMBALAJE

Sírvase guardar ambas cajas y todo el embalaje en el que llegó su T975. Si cambia de domicilio o si por otra parte precisa transportar su amplificador, éste es con mucha diferencia el mejor conjunto de contenedores para hacerlo. Hemos sido testigos de cómo demasiados componentes en perfectas condiciones se dañaron en tránsito por faltarles cajas de cartón adecuadas para su transporte, así que por favor: Guarde ambas cajas tanto la interior como la exterior.

CONEXIONES/CONTROLES DEL PANEL TRASERO

1. TOMA DE ALIMENTACIÓN IEC

Conecte al cordón de alimentación desmontable estándar IEC suministrado, antes de conectar el cable de alimentación CA a la toma de la pared.

NOTA: Antes de conectar el cordón de alimentación CA a una toma de pared con corriente, cerciórese de que todas las entradas/salidas esté conectadas primero. Desconecte siempre primero el enchufe del cordón de alimentación de la toma de la pared con corriente, antes de desconectar cualquier cable del amplificador T975. Si ha de utilizar un cordón de prolongación, seleccione un cordón resistente del tipo utilizado para grandes aparatos eléctricos, tal como un cordón de prolongación CA (16 AWG) de un acondicionador de aire. Recomendamos rigurosamente que no conecte el cable de la red del amplificador a las salidas CA accesorias de un preamplificador. Tales salidas de conveniencia no se han concebido para suministrar los niveles de alta potencia que requiere un amplificador NAD T975.

2. ENTRADAS

Cada uno de los cinco amplificadores de potencia independientes que hay en el T975 tienen su propio conector de entrada de señal. Antes de hacer cualquier conexión con el amplificador, asegúrese de que esté puesto en OFF POWER (alimentación eléctrica).

[Vea Figura 1.]

Conecte los cables de señal procedentes del preamplificador, descodificador de sonido de entorno, u otra fuente de sonido, a estas entradas. Para una óptima disipación del calor de un sistema de entorno AV, recomendamos que asigne los canales de audio a las entradas como sigue:

Entrada 1 = Altavoz izquierdo Principal

Entrada 2 = Altavoz izquierdo de Entorno

Entrada 3 = Altavoz izquierdo

Entrada 4 = Altavoz Central

Entrada 5 = Altavoz izquierdo

Entrada 6 = Altavoz derecho de Entorno

Entrada 7 = Altavoz derecho Principal

3. CONTROLES DE NIVEL DE ENTRADA

El amplificador está equipado con varios controles de nivel de entrada para cada canal. Antes de poner en on el T975 por primera vez, asegure que todos los controles de nivel estén en posición normal totalmente girados.

En algunas circunstancias pueden resultar útiles otros ajustes para:

• Coincidencia de nivel - En los sistemas que tienen incorporados altavoces de diversas eficiencias, puede ser necesario reducir los ajustes de algunos controles para conseguir un equilibrio apropiado de canal con canal.
• Gama ampliada de control de volumen - Muchos sistemas estéreo tienen tanta ganancia de voltaje que los altavoces (o sus oídos) quedan excesivamente excitados con cualquier ajuste de control de volumen superior a la posición de reloj de las 11 o 12 del control de volumen. Como resultado de esto puede usted usar solamente la mitad inferior de la gama del control de volumen, cuando los ajustes son imprecisos y los errores de equilibrio de canal tienden a ser mayores. Si se reducen todos los controles de nivel de entrada, usted puede subir el control de volumen del preamplificador, haciendo uso efectivo de la mayor parte de la gama. (Sugerencia: Ajuste los controles de nivel de entrada de modo que ocurran los niveles de sonido máximos que prefiera aproximadamente en la posición de las 2 o 3 del reloj en el control de volumen). Como beneficio adicional, este procedimiento suprime cualquier ruido producido por los circuitos de alto nivel del preamplificador (por ej. cualquier zumbido o silbido residual que no se elimine cuando se baja el Volumen).

4. CONEXIONES DE ALTAVOZ

Este amplificador está equipado con terminales de altavoz especiales de sujeción de barra de alta corriente. Conecte los altavoces con cable trenzado para trabajos pesados (calibre 16- o más grueso). Las conexiones se pueden hacer de tres maneras. [Vea Figura 2.]

• Pele 1 cm de aislamiento de cada cable de altavoz. En cada conductor, gire los hilos finos del cable para que queden unidos. Desenrosque el botón, inserte el cable desnudo en la abertura de la base de la barra de unión, y apriete el botón hasta que agarre firmemente el cable. Compruebe para estar seguro de que no hay hilos de cable sueltos que toquen el chasis o un terminal vecino.
• Sujeciones de puntas. Desenrosque el botón, inserte la sujeción de puntas en U detrás del manguito, y apriete el botón hasta que la sujeción de puntas quede sujeta.
• Instale enchufes banana en sus cables de altavoz, y enchúfelos en el extremo de cada barra de unión. Los terminales están separados por 19mm, de modo que aceptan los enchufes banana dobles (esta opción no está disponible en los equipos que tienen ajuste de fábrica de voltaje de línea de 230V).

NOTA: Los altavoces han de funcionar en fase unos con otros para producir una imagen estéreo apropiada y reforzar en lugar de cancelar la salida de unos y otros a baja frecuencia. Cuando se conectan los altavoces, tenga cuidado de que el terminal rojo (positivo) de cada altavoz esté conectado al correspondiente terminal rojo (positivo) marcado en el amplificador.

5. AUTODISPARADOR ON/OFF

Con el interruptor Auto Trigger (autodisparador) ajustado en la posición On para activar el disparador de 12V. Conectando el disparador de 12V, el T975 se puede poner remotamente en On y Stand-by y viceversa. Cuando está ajustado en la posición Off, la entrada de disparador de 12V no está activada.

NOTA: Con el interruptor Auto Trigger ajustado en la posición ON y conectada la entrada de disparador de 12V, el T975 cambiará de Off a Stand-by cuando se pulse en el panel delantero el interruptor Power. Para funcionamiento normal, asegure que el interruptor está en posición OFF o que la toma de entrada del disparador de 12V no esté conectada.

6. ENTRADA DEL DISPARADOR DE 12V

Para cambio externo de Power on/Stand-by, conecte la salida del disparador de 12V de un componente de fuente de sonido a este enchufe jack de entrada CC. La patilla central es la conexión con corriente o + , el manguito externo del enchufe jack de entrada es el disparador de 12V- o conexión de tierra.

NOTA: El disparador de 12V del T975 funcionará con una gama de nivel de 6 a 15 V CC y típicamente toma una corriente de menos de 10mA. Compruebe las especificaciones de la fuente del disparador de 12V para asegurar que sea compatible con la entrada de disparador de 12V del T975. No sobrepase el voltaje recomendado porque esto podría causar daño al T975.

7. SOFT CLIPPING (RECORTE SUAVE)

Cuando un amplificador es excitado más que lo correspondiente a su salida de potencia especificada, normalmente produce "recorte duro" o distorsión de la señal. Tal recorte duro, además de sonar desagradablemente puede dañar los altavoces del sistema. El circuito Soft Clipping de NAD limita suavemente la forma de onda de la salida, minimizando la distorsión audible y reduciendo en cambio el daño de altavoz cuando se excita excesivamente el amplificador. Recomendamos que el interruptor Soft Clipping situado en el panel trasero del T975 se deje en la posición ON cuando el sistema esté funcionando a niveles que puedan exceder la capacidad de potencia del amplificador. El diodo LED situado en el panel delantero indica si se ha activado Soft Clipping.

8. FUSE

Existe un portafusibles próximo al cordón de la red de c.a. En el caso improbable de que haya de recambiarse un fusible, desenchúfese dicho cordón del zócalo tomacorrientes. Acto seguido, retírense todas las conexiones del amplificador.

9. CONECTOR GROUND (TIERRA)

El T975 está equipado con un terminal de GROUND (tierra) en el panel trasero. Este terminal está conectado directamente al chasis del T975, en caso de que haya zumbido o interferencia de estéreo sugerimos que este terminal se conecte a una “tierra verdadera” como una varilla recubierta de cobre hundida varios metros en tierra.

CONTROLES DEL PANEL DELANTERO

1. DIODO LED DE INTERRUPTOR DE ALIMENTACIÓN/RESERVA (STANDBY)

Pulse este botón para conectar o desconectar el amplificador. Se encenderán el diodo LED de Alimentación situado justamente encima del botón de alimentación y los diodos LED de Protección (véase Diodos LED de Protección más adelante). Después de unos segundos, los diodos LED de Protección cambiarán de encendido de rojo a azul indicando que el amplificador está dispuesto para ser utilizado.

El T975 también se puede conectar a distancia desde Reserva (Standby a encendido ("On") y viceversa utilizando la entrada del disparador de 12 voltios situado en el panel trasero. Cuando el T975 está en modo de Reserva (Standby), el diodo LED de Reserva (Standby) estará en ámbar indicando el modo de Reserva (Standby). Para que funcione la entrada del disparador de 12 voltios, primero deberá encenderse el T975 por medio del Interruptor de alimentación del panel delantero, y este interruptor ha de dejarse en esta posición. Usando el componente fuente del disparador de 12 voltios, conecte y desconecte su salida de disparador de 12 voltios. La entrada del disparador del T975 seguirá ahora la salida del disparador de 12 voltios del componente fuente. Cerciórese de que el interruptor de Disparador Automático situado en el panel trasero esté en la posición "ON" y que la entrada del disparador de 12 voltios este correctamente conectada.

2. DIODOS LED DE PROTECCIÓN

Los siete diodos LED de Protección cambian a rojo durante unos 3 segundos, cada vez que se enciende el amplificador. Después de unos segundos, cambian a azul y el amplificador está dispuesto para funcionar.

Estos diodos LED cambian a rojo cuando uno o más de los siete amplificadores internos pasan al modo de protección, pero los demás amplificadores continuarán funcionando tal como lo indican sus dios LED azules, por lo que es probable que usted siga oyendo sonido.

Cuando se desconecta el amplificador de su funcionamiento normal utilizando el interruptor de alimentación del panel delantero, o a Reserva (Standby) mediante la fuente del disparador del panel trasero, los diodos LED de Protección se encenderán en rojo y se atenuarán en un par de segundos.

NOTA: Si usted observa que un diodo LED de Protección cambia a rojo, desenchufe el amplificador de inmediato utilizando el Interruptor de Alimentación del panel delantero. Compruebe que todos los hilos del altavoz están correctamente conectados y que ninguno de ellos se halla dañado, originando un cortocircuito. Otra causa pudiera ser la acumulación excesiva de calor dentro del amplificador. Cerciórese de que haya ventilación adecuada alrededor del amplificador y que ninguna de sus ranuras de ventilación superiores o inferiores, esté bloqueada. Una vez que se haya enfriado el amplificador, funcionará normalmente otra vez.

En caso de que uno o más de los diodos LRD de Protección quede en rojo a pesar de las comprobaciones anteriormente mencionadas, desconecte el amplificador mediante el Interruptor de Alimentación del panel delantero y consulte al concesionario NAD.

3. LUCES DE SOFT CLIPPING

Cuando el circuito Soft Clipping del T975 está activado se enciende las luces de diodo LED de indicador del panel delantero.

INVESTIGACIÓN DE AVERÍAS

PROBLEMA	CAUSA	SOLUCIÓN
NO HAY SONIDO	Conductor CA de alimentación no enchufado o alimentación no conectada	Compruebe si el conductor CA está enchufado y la alimentación puesta en on
NO HAY SONIDO EN UN CANAL	Altavoz no conectado apropiadamente o dañado.Conductor de entrada desconectado o dañado	Compruebe las conexiones y altavocesCompruebe los conductores y conexiones
NO HAY SONIDO EN SURROUND CANALES	No se ha seleccionado modo SurroundFuente de sonido MonoAltavoces no conectados apropiadamenteNivel de volumen Surround demasiado bajo	Seleccione un Modo SurroundCompruebe el sistema con material Stereo o Dolby SurroundCompruebe los altavoces y conexionesAumente el nivel de volumen Surround
NO HAY SONIDO EN EL CENTRAL CANAL	Fuente no conectada usando entradas digitalesNo se ha activado la entrada digital correspondiente	Compruebe altavoz y conexiónAumente el nivel de volumen central
BAJOS DEBILES/IMAGEN DE ESTEREO DIFUSA	Altavoces cableados fuera de fase	Compruebe las conexiones con todos los altavoces del sistema
SE CONECTA TEMPORALMENTE A RESERVA Y LUEGO SE RECONECTA AUTOMATICAMENTE	El amplificador funciona demasiado caliente.	Dejar que el amplificador se enfriéEliminar la condición de carga excesivaLos altavoces han de ser mayores de 4 Ohmios nominales

ESPECIFICACIONES

SALIDA CONTINUA PROMEDIO DE POTENCIA ≥ 7 x 140 W (21,5 dBW)

EN 8 OHMIOS O 4 OHMIOS

(Potencia mínima por canal, 20 Hz - 20 kHz, todos los siete canales excitados, con no más que la distorsión de régimen)

Distorsión de régimen ≤ 0,03%

(THD 20 Hz - 20 kHz)

Potencia de recorte ≥ 170 W (22,3 dBW)

(Potencia máxima continua por canal, todos los siete canales excitados)

POTENCIA DINÁMICA IHF

(Potencia máxima a corto plazo por canal)

8 ohmios: ≥ 230 W (24 dBW)

4 ohmios: ≥ 390 W (26 dBW)

2 ohmios: ≥ 450 W (26,5 dBW)

Factor de amortiguación > 300

(Referencia 8 ohmios a 50Hz)

Sensibilidad de entrada

(para salida de régimen en 8 ohmios) 1.1V

Ganancia de tensión 29 dB

Respuesta de frecuencia 20 Hz - 20 kHz ±0,2 dB

-3dB a 3 Hz y 100 kHz

Relación de señal / ruido, ponderación A >96 dB ref. 1 W

125 dB ref. 140W

DIMENSIONES Y PESOS

Peso neto 43,7 kg (96,3 lb)

Peso de embarque 51,0 kg (112,4 lb)

Dimensiones (Ancho x Alto x Fondo)

Netas 435 x 180 x 450mm (17,1 x 7,1 x 17,7")

Brutas* 435 x 195 x 495mm (17,1 x 7,7 x 19,5")

*Las dimensiones brutas incluyen las patas, el botón de volumen, el botón de conexión a la red y los terminales de altavoz extendidos.

Las especificaciones están sujetas a cambio sin previo aviso. Para documentación y características actualizadas, sírvanse entrar en www.nadelectronics.com donde encontrarán la información de última hora acerca de su T975.
